Установки гидроабразивной резки DARDI WATER CUTTER CO., LTD

Установки гидроабразивной резки DARDI WATER CUTTER CO., LTD

Размеры рабочего стола, мм до 2100х8100

ЧПУ Fagor 8035M (Испания)

привода YASKAWA (Япония)

Направляющие и ШВП - Тайвань.



Гидроабразивная резка стекла, камня (гранит, мрамор), резины, металла, сендвич панелей

Программное обеспечение (на английском языке) специально спроектировано фирмой NEWCAM (Тайвань) для DARDI INTERNATIONAL CORPORATION. Основной упор сделан на эффективной экономии обрабатываемого материала. Программа работает в среде операционной системы WINDOWS XP. С ее помощью также можно производить расчет времени и стоимости резки.

Dardi Water Cutter Co.-один из лучших производителей машин гидроабразивной резки. Производит машины портального и консольного типа любых типоразмеров. Комплектует установки ГАР насосами ультравысокого давления американского производства (KMT, Flow). Выпускает более 300 комплектов в год.

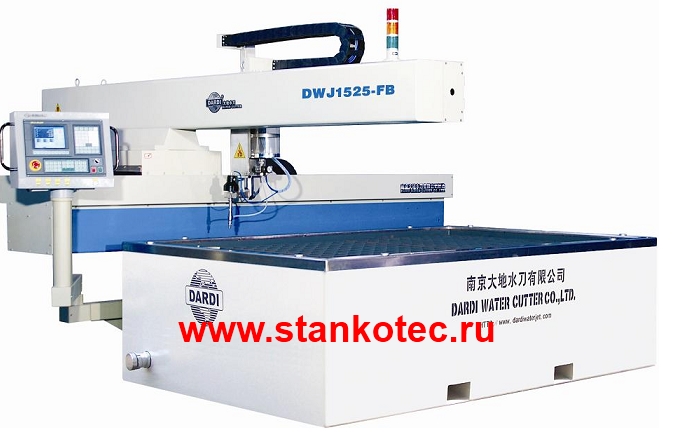

Консольная установка DWJ-

Модель

1520-FB

1525-FB

2030-FB

2040-FB

2060-FB

2080-FB

Размеры рабочего стола, мм

X

1600

1600

2100

2100

2100

2100

Y

2100

2600

3100

4100

6100

8100

Перемещение по осям, мм

X

1500

1500

2000

2000

2000

2000

Y

2000

2500

3000

4000

6000

8000

Z

150

150

210

210

210

210

Система ЧПУ

FAGOR  8035 (Испания)

Тип привода

Сервопривода переменного тока SGDH (Japan YASKAWA)

Точность позиционирования, мм

±0,1

Точность повторения, мм

±0,025

Скорость перемещений, м/мин

0-15

Электропитание

380 В 50 Гц



Установка: водорезка, гидро резка, гидрорезка, резка водой, станок гидроабразивной резки, установка гидроабразивной резки

Расходный материал: гранатовый абразив, гранатовый песок



Обрабатываемый материал:
Резка гранита, камня, керамогранита, мрамора, стекла
металла водой

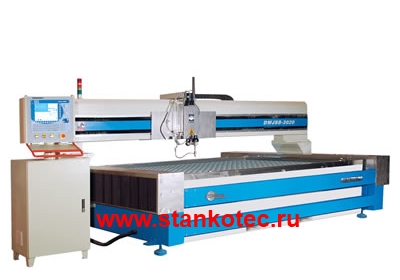

Серия портальных установок DWJ-

Модель

3020-BB

3040-BB

3060-BB

3080-BB

Размеры стола, мм

3170x2130

3170x4130

3170x6130

3170x8130

Перемещение по осям

X

3000

3000

3000

3000

Y

2000

4000

6000

8000

Z

210

210

210

210

Система ЧПУ

FAGOR  8035/8040 (Испания)

Тип привода

Сервопривода переменного тока SHDH (Japan YASKAWA)

Точность позиционирования, мм

±0.1

Точность повторения, мм

±0.025

Скорость перемещений м/мин

0-15

Электропитание

380В 50 Гц





Технические параметры систем высокого давления



Параметры



Модель

Максимальное давление

МРа

Макс. расход воды, л/мин

Диаметр Сопла, мм

Кол-во форсунок

Мощность КВт

Габариты ДхШхВ

м

Маса

кг

DPSB6-2230

300

3,1

0,25

1

22-30

1,6х0,9х1,2

900

DPSB9-3040

380

3,7

0,3

2

30-40

1,7х1,0х1,2

1100

DPSC7-3740

400

3,7

0,33

2

37-40

1,7х1,5х1,4

1300

Напряжение питания 220/380/415 В,

Частота тока 50/60 Гц,

Давление воды на входе >0,2МРа



- Установки могут работать непрерывно.

- Непрерывное и стабильное давление воды в насосе гарантирует прекрасное качество резки.

- Функция самодиагностики обеспечивает безопасные условия эксплуатации и удобство в обслуживании

- DIPS6-2230 производится DARDI INTERNATIONAL CORPORATION (комплектующие детали производства Китай).

- DIPS9-3040 (большинство ключевых комплектующих деталей - производства CША).

- DIPS7-3740 (США).

рекомендованные производителем толщины реза различных материалов:

Ширина: 0,25

Сопло: 0,8 мм

Материал

Толщина, мм

Скорость реза для насоса 300 МПа, мм/мин

Скорость реза для насоса 380 мм/мин

Мрамор

20

300

400

30

200

300

Гранит

20

250

320

30

150

200

Керамика

10

500

800

28

100

300

Стекло

6

1200

1500

10

600

800

19

350

500

Многослойное стекло

21

400

600

Вспененная резина

20

5000

7000

50

2000

3000

80

1500

2000

Нержавеющая сталь

1

850

1200

3

400

600

6

220

300

10

150

200

16

60

100

20

60

85

30

20

40

55



10

65



5

Медь

3

1000

1500

5

500

850

Аллюминий

10

200

400

20

80

150

30

100

200

70



50



Достоинства гидроабразивной резки
- отсутствие термического воздействия на материал (температура в зоне реза 60-90С);
- широкий спектр разрезаемых материалов и толщин (до 150 - 200мм);
- отсутствие упрочнения кромки и деформирования заготовки;
- полная пожаро- и взрывобезопасность процесса;
- отсутствии вредных газовыделений;
- отсутствии оплавления, наплывов при обработке металлов;
- возможность достижения высоких показателей точности и шероховатости обрабатываемых поверхностей.
