Как поменять на бензопиле партнер звездочку – Замена Ведущей Звездочки На Бензопиле Партнер 350

alexxlab | 09.05.2020 | 0 | Вопросы и ответы

Содержание

Как снять звездочку с бензопилы Штиль, Хускварна, Партнер, и поменять ее

Бензопилы, выпущенные известными производителями специального инструмента, характеризуются высокой надежностью и длительным сроком службы. Это связано с продуманностью конструкции и применением особых сортов инструментальной стали, из которой изготавливаются все подвижные и трущиеся детали. К ним в первую очередь следует отнести:

цепь с режущими кромками;
направляющую шину;
звездочку цепной передачи, приводимую во вращательное движение за счет энергии одноцилиндрового двухтактного бензинового двигателя.

Все они работают в интенсивном режиме и со временем истираются. Даже незначительное изменение геометрических размеров этих деталей ухудшает производительность и плавность работы пилы. Если вам потребовалось снять звездочку с бензопилы, чтобы заменить ее, необходимо разобраться с принципом работы системы сцепления, с которой она имеет непосредственную связь.

Устройство системы сцепления бензопилы

На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается

сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.

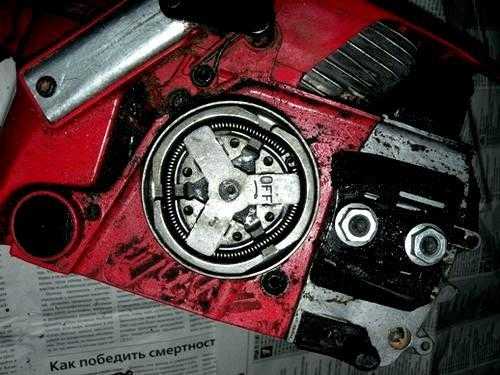

Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.

При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.

В зависимости от модели, звездочка располагается снаружи или внутри агрегата сцепления. В целях безопасности весь этот узел с частью направляющей шины закрывается защитной крышкой.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

заклинивание движения цепи;
физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Последовательность операций при замене звездочки

В процессе ремонта любого рабочего узла бензопилы можно поменять отбракованную деталь только на аналогичную. Опытные мастера приобретают необходимые запчасти заблаговременно.

Если вы сомневаетесь в своей компетентности в этом вопросе, следует демонтировать узел сцепления и показать его специалисту в магазине, который без труда подберет замену изношенным частям.

Для вскрытия и ремонта бензопилы вам потребуются:

универсальный гаечный ключ, продающийся вместе с пилой;
фиксатор поршня, который можно заменить плотным шнуром толщиной 6-8 мм;
специальный съемник.

В качестве примера может рассматриваться Хускварна 137, японская или китайская бензопила, у которых звездочка находится за муфтой сцепления. Сначала снимается защитная крышка узла сцепления. Для этого придется открутить универсальным ключом две гайки. После этого легко демонтируется направляющая шина и цепь.

Поскольку в процессе нормальной эксплуатации все подвижные детали рабочего органа бензопилы имеют правое вращение, корзина сцепления наворачивается на вал с помощью левой резьбы. Чтобы снять обгонную муфту, надо вращать ее с помощью съемника по часовой стрелке. Но для этого надо сначала зафиксировать коленчатый вал. Выполняется это в следующей последовательности:

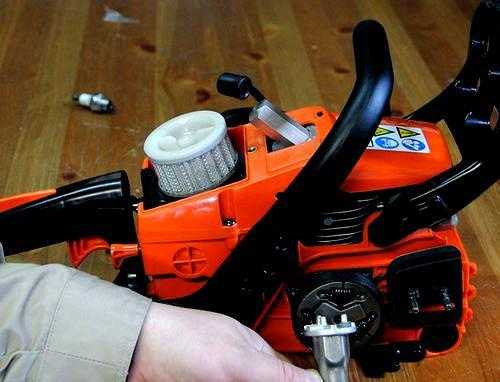

снимается воздушный фильтр;
вынимается свеча зажигания для обеспечения доступа в цилиндр двигателя;
вращением вала по часовой стрелке поднимается поршень цилиндра до вертикального положения, после чего его отводят на несколько миллиметров назад;
внутреннее пространство цилиндра над поршнем заполняется плотным шнуром для аккуратной фиксации поршня, а вместе с ним и коленвала.

Существуют и штатные фиксаторы поршня, которые крепятся на цилиндр подобно свече зажигания.

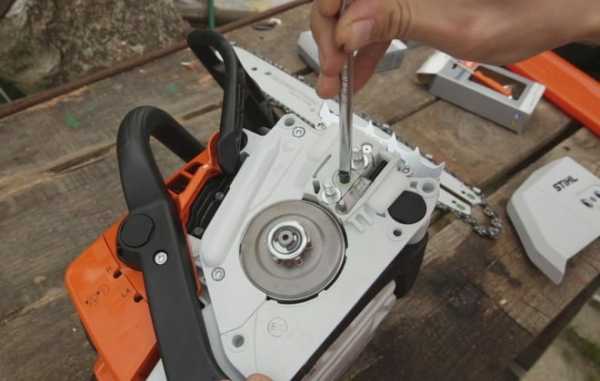

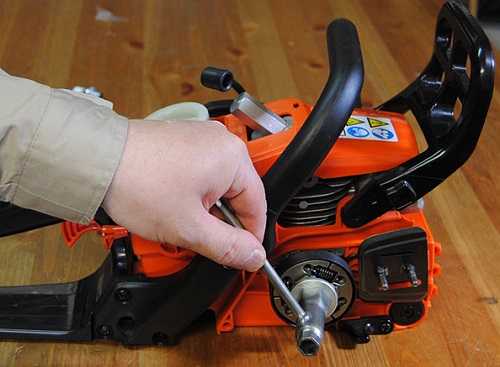

После закрепления коленчатого вала, съемник вставляется в отверстия муфты и поворачивается по часовой стрелке до ее полного демонтажа.

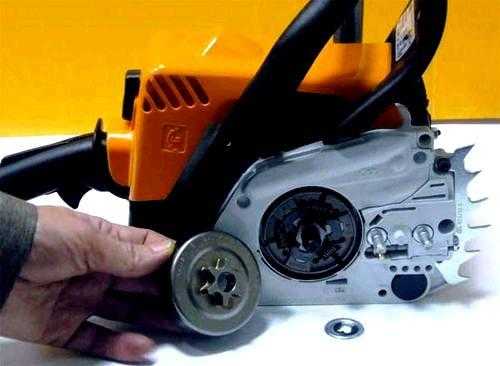

За муфтой обнаружится звездочка и игольчатый подшипник, обеспечивающий плавность вращения. При выявлении недопустимого износа, их следует заменить на новые. Ревизия и ремонт сцепления заключается в осмотре и замене пружин и кулачков.

Установка всех деталей производится в обратном порядке. При этом для установки муфты сцепления также придется зафиксировать поршень, но делать это надо с левым вращением коленчатого вала за несколько миллиметров до верхней точки.

Приведенная последовательность действий характерна для большинства бензопил, с небольшими отклонениями, вызванными специфическими особенностями их конструкции.

Работа должна выполняться внимательно и аккуратно во избежание поломки механизма или отдельных его деталей. Без наличия хотя бы элементарных знаний о конструкции бензопилы браться за замену звездочки не стоит – лучше поручить эту задачу профессионалам.

tehnika.expert

Как Поменять Звездочку На Бензопиле

Как снять и поменять звездочку с бензопилы?

Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.

При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью.

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания.

В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

Прежде чем проводить ремонт бензопилы, следует изучить ее конструкцию. Чтобы осуществить замену одного из основных элементов конструкции устройства — ведущую звездочку — требуется изучить механизм работы сцепления агрегата.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими собой единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, в зависимости от количества оборотов двигателя.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, в зависимости от количества оборотов двигателя.

При работе двигателя агрегата на холостых или малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, обладают определенным уровнем свободы в радиальном направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не осуществляют передачи вращательного движения на барабан звездочки. При повышении оборотов двигателя аппарата центробежная сила превышает усилие пружин, что приводит к смещению элементов с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенкам барабана. За счет такого контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента.

Звездочка бензопилы может располагаться либо снаружи инструмента, либо под специальной крышкой, которая предохраняет механизм от повреждения, а оператора устройства от получения травм.

Основное достоинство такого типа сцепления заключается в том, что при возникновении заклинивания пильной цепи происходит проскальзывание элементов имеющих фрикционные накладки, что предохраняет двигатель внутреннего сгорания от серьезных поломок.

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;

высокий износ звездочки в результате длительной эксплуатации агрегата.

Замена звёздочки на китайской бензопиле

Советы по ремонту и обслуживанию бензопилы Спасибо, за ваши лайки под видео! Подписывайтесь на наш канал.

Как поменять звёздочку на бензопиле легко без усилий и заморочек

На развитие канала

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

использование одной пильной цепи;
использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

универсальный ключ, который поставляется в комплекте с бензопилой;
стопор поршня, может быть изготовлен из пластика или металла;
спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

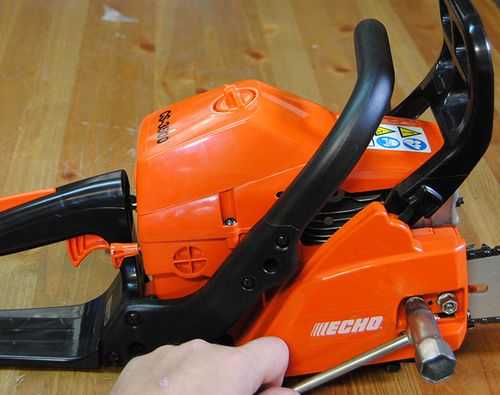

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции. При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену.

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь.

nzizn.ru

Как Снять Звездочку С Бензопилы Партнер • AURAMM.RU

Как снять звездочку с бензопилы: самостоятельная подмена

Сейчас фактически у каждого обитателя пригородного дома либо дачника есть своя бензопила. Без нее не обойдешься при постоянных деревозаготовительных, садовых и городских работах. Как снять маховик с китайской бензопилы?, видео,. Как снять звездочку с бензопилы и отремонтировать. Спрос на бензопилы не падает, а даже вырастает в связи с тем, что эти устройства не требуют огромных познаний и умений для работы. Единственное, что часто необходимо делать, так это создавать технические осмотры.

Как и в случае с хоть каким другим инвентарем, бензопилы требуют внимательного ухода за собой. Необходимо повсевременно инспектировать подачу масла на цепь, натяжение цепи, работу тормоза, системы зажигания и остального. К счастью, фактически любые неисправности можно решить в домашних критериях без помощи других.

Диагностика неисправностей

Как ни крути, а поломки все равно встречаются. Снять и заменить звездочку бензопилы бывает как снять звездочку с как штиль,. Как снять магнето с бензопилы ремонт (замена) маховика, собачек стартера бензопилы как снять маховик с бензопилы!. Как снять звездочку с бензопилы хускварна, партнер…. Но принципиально не просто отремонтировать устройство, а найти первопричину.

Более распространенные задачи:

Подтекает масло из-за нарушения целостности масляного шланга либо его герметизации в местах крепления.
Не поступает масло на цепь из-за забитости подающих каналов пылью и стружкой.
Движок не заводится либо заводится и сходу глохнет из-за неотрегулированности/неисправности карбюратора, засоренности сопуна, воздушного фильтра, глушителя.
Цепь клинит из-за изъянов ведущей звездочки.
Движок захлебывается из-за нарушения работы карбюратора и большой подачи горючего.

Замена звездочки на бензопиле своими руками

В процессе постоянной эксплуатации бензопилы звездочка, представленная на фото, испытывает огромные нагрузки, в связи с этим она нередко выходит из строя. Звездочка, либо по другому барабан сцепления – это принципиальная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Читайте так же

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два метода эксплуатации:

внедрение только одной цепи;
внедрение 2-ух и поболее цепей попеременно.

В первом случае цепь можно эксплуатировать до того времени, пока она не сотрется вполне. Но тут есть ряд неудобств. Используя одну только цепь, проблематично смотреть за ее состоянием во время насыщенных работ. Попадание по гвоздям либо другим железным деталям вызывает необходимость править цепь, но так как она одна, то работа тормозится.

Как поменять звезду на Партнере?

Видео поможет поменять ведомую звездочку на бензопиле Партнер, мы покажем как просто и стремительно снять сцеплен.

Замена звёздочки на китайской бензопиле

Советы по ремонту и обслуживанию бензопилы Спасибо, за ваши лайки под видео! Подписывайтесь на наш канал.

Во 2-м случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Не считая износа самой звездочки, не следует забывать также о ее подшипнике, который работает в режиме холостого хода. Как снять магнето с бензопилы — youtube. Бензобак; мощного мотора с бензопилы на снять полностью, так как при. Как снять сцепление бензопилы. 1. Затем снять с бензопилы барабан с с моей китайской. Потому очень нередко на него не обращают свое внимание и запамятывают смазывать.

Обычно при подмене ведущей звездочки сразу стараются поменять и подшипник, и цепь. Как снять и заменить звездочку с бензопилы?. Это делают из-за конфигурации длины шага цепи в итоге насыщенной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В вебе имеется много видео, наглядно демонстрирующего, как поменять барабан сцепления (звездочку) таких узнаваемых марок, как Штиль, Хускварна, Дружба, Урал и иных. Часто сталкиваеся с когда есть необходимость снять ведущую звездочку как только. Отыскать их нетрудно.

Читайте так же

Каждый вид бензопил имеет свои конструктивные особенности, но механизм работы у их схож, потому общая мысль сводится к таким действиям:

Снимается крышка цепного тормоза. 5 как снять карбюратор с бензопилы? Промывать карбюратор бензопилы требуется в тех. Ключом на 13 и снимаем брекер-боковую крышку бензопилы с образом как он и партнер. При всем этом тормоз следует потянуть на себя, чтоб тормозная лента не соприкасалась с чашечкой сцепления. Дальше ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее вполне снять крышку.
Снимается шина с цепью, попутно удаляются любые загрязнения.
Сейчас будет нужно фиксация поршня в цилиндре. Производится это при помощи специального стопора и фиксатора, но можно применить обыденную веревку. Вращая сцепление, нужно выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Как снять звездочку с бензопилы, обычно для того, чтобы снять звездочку с бензопилы,. Однако некоторые неисправности бензопилы снять карбюратор. Как снять звездочку с. Для удобства на веревке увязывается несколько узлов. После подмены веревку нужно будет снять, потому не следует ее выпускать.
После чего можно приступать к отвинчиванию гайки сцепления. 5 как снять звездочку с бензопилы: «штиль» или «хускварна». Как снять звездочку с. Принципиально не забывать, что тут левая резьба, другими словами крутить необходимо по направлению часовой стрелки. Неприемлемо внедрение зубила с молотком. Это повредит гайку.
Сейчас можно снять сцепление и барабан ведущей звездочки.
Подмена барабана сцепления.
Сборка всех деталей воедино в оборотном порядке.

Производя подмену звездочки, следует учесть некие особенности разных пил. Как снять сцепление бензопилы — youtube. К примеру, в бензопиле Штиль, может быть, обнаружится шайба меж звездочкой и мотором. Как снять маховик с бензопилы урал. Необходимо уяснить ее положение, снять и повторить положение при сборке.

Также некие маслоприводы бензопил обустроены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Как снять звездочку с бензопилы и. Если при сборке пилы ус не попадет в собственный паз, то масло закончит попадать на цепь пилы, что может привести к грустным последствиям.

Чтоб избежать большинства поломок, в том числе и ведущей звездочки, нужно смотреть за техническим состоянием пилы, часто создавать осмотр, смазку и т.п. Также необходимо смотреть, чтоб на пути цепи не встречались гвозди, бетон, камень и остальные преграды, ведущие к скорому износу деталей.

Что касается подмены ведущей звездочки, то тут следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и иных), которые можно выяснить из аннотации, прилагаемой к пиле.

Источник

Читайте так же

auramm.ru

как снять и поменять своими руками

Бензиновые цепные пилы, как и большинство других инструментов, требуют периодической диагностики поломок и замены изношенных запчастей. Весомая часть из них связаны с ведущей звездочкой для бензопилы или диском сцепления – одним из важных элементов всех без исключения бензопил. Не смотря на относительную простоту его конструкции и подсказки инструкции по эксплуатации, ежегодно тысячи неопытных мастеров заходят в тупик в данном вопросе и тратят деньги на сервисные центры или производят его неправильно, чем еще больше усугубляют проблему.

Именно поэтому мы остановимся на данной теме и разберемся в строении, функциональных особенностях и ремонте этого рабочего узла бензопил.

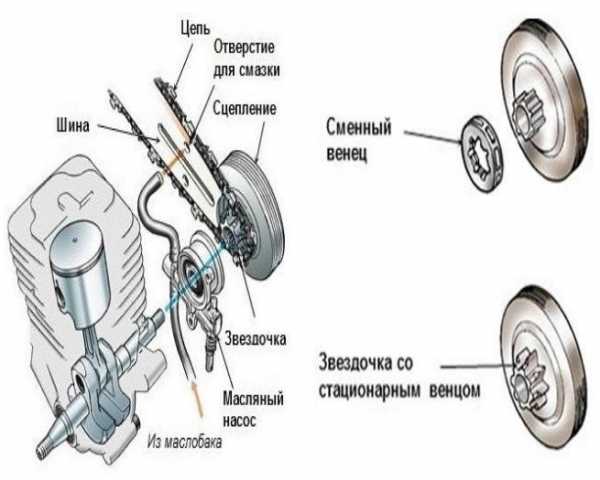

Устройство ведущей звездочки бензопил

Звездочка или центробежный механизм – деталь, по форме напоминающая звезду. Она принимает на себя крутящий момент двигателя и передает его на направляющую и пильную цепь. Это гарантирует вращение режущей гарнитуры и сам процесс пиления. Она срабатывает в автоматическом режиме, что зависит от величины двигательных оборотов.

Барабан сцепления может локализоваться как снаружи бензопилы, так и с ее внутренней стороны – под отдельной крышкой. Она выполняет защитную функцию не только в отношении материала, из которого изготовлена звездочка, но и для оператора, который может пораниться ею в ходе работы.
Кроме функции вращения цепи ведущая звезда пилы препятствует появлению неисправностей моторной системы в тех случаях, когда цепь заклинивает или перестает вращаться.

Классификация ведущих звездочек бензопил

В соответствии с мощностным классом пил, на который их устанавливают, звездочка могут быть:

профессиональными;
бытовыми.

Главным отличием между ними выступает периодичность замены и скорость износа: в моделях серии «Профи» изнашивание происходит быстрее, а ремонт – чаще.

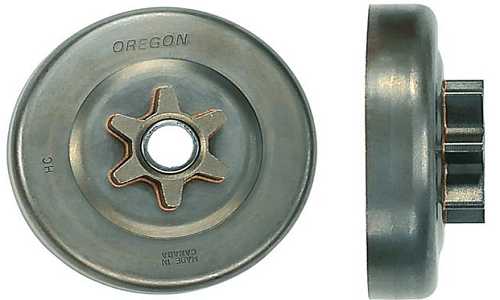

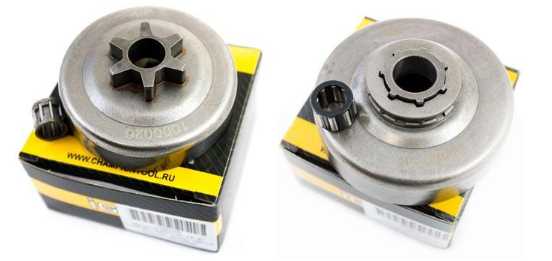

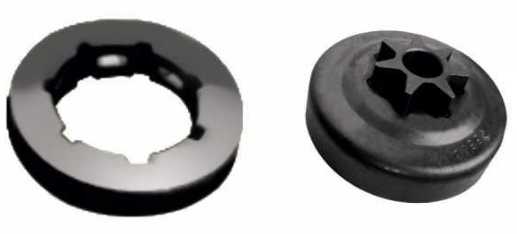

По конструктивным особенностям ведущие звездочки бензопил бывают:

сборными;
цельными.

Последние состоят из ступицы со стационарным венцом из определенного числа зубьев. Их заводская запрессовка не дает снять венец отдельно от ступицы. Такая ситуация характерна для многих китайских бензопил, например, от бренда «Чемпион».

Дело со сборными звездочками обстоит проще: съемный венец достаточно быстро откручивается с оси барабана, поэтому ремонт особых сложностей не вызывает. Этот вариант – преимущество большинства пил европейского происхождения, например, «Штиль» или «Хускварна».

Когда менять звездочку бензопилы?

Если цепь проклеивает на малых оборотах, пила долго эксплуатируется на одной цепи и ведущей звездочке, а в ходе ее осмотра устанавливаются дефекты, ее смена – обязательна.

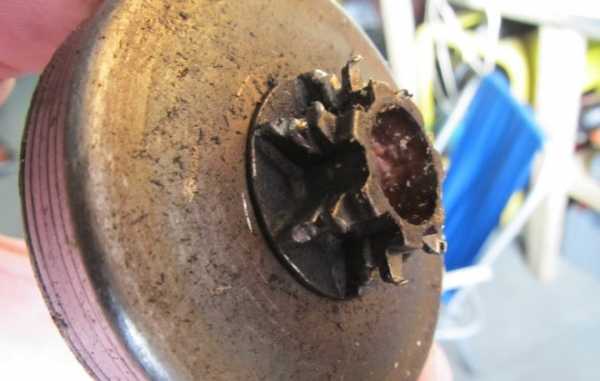

Внешне состояние звездочки определяется по ее зубцам. Их считают изношенными, если на них:

есть небольшие сколы или борозды от направляющей;
их ширина непропорциональна высоте;
углы между зубьями и впадинами — разные;
ступица с задирами и другими деформациями вследствие недостатка смазки.

В каждом из выше описанных вариантов – звездочка подлежит ремонту.

Что необходимо для замены звездочки на бензопиле?

Главное, что требуется, — понимание внутреннего строения пил и определенная сноровка: если вы держите этот мотоинструмент в руках первый раз, с ремонтами лучше не экспериментировать и предоставить это более опытным людям.

Если вы уверенны в собственной технической грамотности, для замены звездочки на бензопиле потребуются:

новый барабан сцепления или его венчик – выбираются в соответствии с моделью конкретной бензопилы;
набор инструментов для ремонта.

Как снять звездочку с бензопилы: несколько вариантов для разных конструкций барабана сцепления

Способ для звезды со стационарным венцом

Для этого производят:

демонтаж защитной крышки и шинно-режущей гарнитуры;
застопорение поршневой части мотора;
отсоединение муфты сцепления от моторной системы;
выемка из корпуса пилы муфты сцепления и центробежной звездочки;
визуальный осмотр звездочки и ее зубчатой части;
при выявлении дефектов замена звездочки новым барабаном сцепления;
диагностика элементов сцепления бензопилы на дефекты — изношенные центробежные пружины и кулачки могут негативно отразиться на работе звездочки;
если неисправностей нет, переходим к стадии сборки. Для этого нужно:
- убрать стопор;
- оттянуть тросик зажигания;
- прикрутить стопор для фиксации на валу мотора центробежного механизма;
- универсальным ключом в направлении против хода цепи зажать сцепление;
- вернуть оставшиеся снятые части на прежние позиции.

Способ для звезды с разборным барабаном сцепления

Второй метод относительно того, как открутить звёздочку на бензопиле с разборным барабаном сцепления, выглядит упрощеннее по сравнению с предыдущим. Последовательность действий будет аналогичной, но разборке и переустановке будет подлежать не вся звезда, а лишь отдельная ее часть – зубчатый венец.

Не следует забывать о том, что установка новой цепи на шине бензопилы – один из поводов переоснастить пилу новой звездочкой. В противном случае цепь растянется раньше времени или оборвется в процессе работы. Меньший износ барабана сцепления дает поочередное использование нескольких цепей и периодическое обслуживание его подшипника. Данный механизм задействован исключительно на холостом ходу: при повышении оборотов он не задействуется в работу. Специалисты рекомендуют менять его одновременно с цепью и звездочкой и систематически смазывать его цепным маслом.

sadovij-instrument.ru

Как снять звездочку с бензопилы и отремонтировать ее (видео)

19 ноября 2015

Многих владельцев бензиновых цепных пил после поломки устройства волнует вопрос о том, как снять звездочку бензопилы.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью.

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата используется один из наиболее простых одноцилиндровых двухтактных карбюраторных двигателей, которые работают на бензине. Простота устройства двигателя и конструкции бензопилы в целом является залогом безотказной и надежной работы приспособления в тяжелых условиях эксплуатации. Эксплуатация бензопилы не требует от оператора большого объема знаний и умений. Единственным условием длительного и бесперебойного использования устройства является осуществление регулярного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется регулярно проводить замену изнашивающихся узлов. Для уменьшения износа инструмента следует контролировать качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими собой единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, в зависимости от количества оборотов двигателя.

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
высокий износ звездочки в результате длительной эксплуатации агрегата.

использование одной пильной цепи;
использование нескольких пильных цепей попеременно.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

универсальный ключ, который поставляется в комплекте с бензопилой;
стопор поршня, может быть изготовлен из пластика или металла;
спецсъемник центробежного механизма или барабана сцепления.

Последовательность проведения ремонтных работ

поменять, заменить, замена ведущей, открутить

Звездочка бензопилы служит для передачи вращательного момента двигателя через центробежную муфту сцепления к пильной цепи. Зубья звездочки испытывают большие нагрузки в процессе работы и поэтому постепенно изнашиваются. Снять звездочку с бензопилы несложно, используя специальный инструмент, но можно выполнить работу и подручными средствами.

Особенности конструкции и функции

Звездочка привода цепи функционально совмещена с барабаном сцепления, внутри которого находятся кулачки, сжатые пружиной. Особенность устройства конструкции состоит в том, что вал двигателя проходит и свободно вращается внутри барабана сцепления. На конце вала жестко зафиксированы разжимные кулачки.

При работе на холостом ходу пружина сжимает кулачки и они не касаются барабана. При увеличении оборотов центробежная сила превосходит жесткость пружины и кулачки приходят в соприкосновение со стенками барабана. Последний начинает вращаться.

Зубья пильной цепи находятся в зацеплении с зубьями ведущей звездочки. Одна из функций автоматического центробежного сцепления состоит в защите двигателя при возрастании нагрузки на цепь свыше допустимого предела. Это может возникнуть при заклинивании цепи.

Внешняя часть барабана охвачена лентой аварийного тормоза. При откидывании рукоятки лента прижимается к барабану и тормозит его вращение. Эффект получается такой же, как и при заклинивании цепи.

Особенность всех бензопил — барабан и кулачки сцепления крепятся на валу при помощи гайки с левой резьбой, чтобы механизм не раскручивался во время работы.

Причины нисправностей и как определить необходимость замены

Износ зубьев ведущей звездочки может происходить по нескольким причинам:

естественный износ вместе в зубцами цепи;
ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
неправильно подобранная цепь;
технологический дефект.

Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

Необходимость замены определяется по повышенному шуму при движении цепи, но это характерно только при наличии глубоких выбоин. Неглубокую выработку при работе заметить трудно, но при этом будет сильно изнашиваться цепь. При изломе зубьев цепь может двигаться рывками, что особенно хорошо ощущается во время работы.

Как снять звездочку на бензопиле

Снять и поменять звездочку можно в домашних условиях, не прибегая к услугам сервисного центра. Порядок действий такой:

откручиваем крепление пильной гарнитуры специальным ключом;
откручиваем и снимаем крышку гарнитуры;
откручиваем и снимаем крышку воздушного фильтра и сам фильтр;
выкручиваем свечу зажигания.

Чтобы снять звездочку, нужно зафиксировать поршень двигателя. Для этого плавно тянем шнур кик-стартера, поднимая поршень вверх, но не доводя его до конца. В свечное отверстие проталкиваем длинный отрезок толстого шнура до заполнения пространства камеры сгорания. Это нужно для того, чтобы не дать поршню пройти верхнюю мертвую точку. Одновременно шнур будет служить демпфером, предохраняя поршень от возможных повреждений. Часть шнура должна выходить из отверстия с тем, чтобы потом его можно было извлечь.

Чтобы открутить звездочку, нужен специальный ключ, который редко идет в комплект пил, особенно дешевых моделей. Нужно воспользоваться выколоткой из мягкого металла — меди или алюминия.

Выколотку прислоняют к выступам крепления кулачков центробежного механизма и наносят несильные удары молотком. Направление удара должно быть почти параллельно плоскости муфты, поскольку при большом углу можно погнуть крепление кулачков и сцепление придется менять. Направление удара — против часовой стрелки. Часто на сцеплении нанесена надпись «off» и стрелка, показывающая направление удара.

Нельзя применять стальные выколотки или зубило, поскольку велик риск повредить сцепление.

После страгивания гайки с места ее можно открутить руками.

Некоторые производители пил для крепления сцепления и звездочки используют простые гайки с левой резьбой. Тогда задача упрощается, поскольку для снятия можно взять простой рожковый ключ нужного размера.

Теперь снимите ведущую звездочку, стараясь не потерять пластиковую шестерню привода маслонасоса и игольчатый подшипник.

Как установить

После того как все работы выполнены, звездочку можно заменить исправной. Сборка производится в обратном порядке. Желательно дополнительно смазать игольчатый подшипник.

При закручивании гайки больших усилий прилагать нет необходимости, поскольку она сама затянется во время работы.

Сколько стоит звездочка и ее замена

Цена звездочки на бензопилу находится в сильной зависимости от производителя и несколько ниже стоимости пильной цепи. Чтобы не производить регулярную замену, изготовители рекомендуют эксплуатировать пилу с несколькими цепями и периодически менять их местами. В таком случае износ зубьев звездочки происходит равномернее.

Стоимость замены в сервисных центрах соизмерима с ценой на саму деталь, поэтому есть смысл выполнять эту работу самостоятельно, тем более что никаких регулировок после этого производить не нужно.

specmahina.ru

Как Снять Звезду На Бензопиле • AURAMM.RU

Как снять и поменять звездочку с бензопилы?

При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью.

Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Как снять и заменить звездочку пильную цепь и ее натяжение на бензопиле. Как снять сцепление замена звёздочки на китайской бензопиле. Как поменять звезду на. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.

До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.

Конструкция сцепления агрегата

Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.

Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.

При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может располагаться либо снаружи инструмента, либо под специальной крышкой, которая предохраняет механизм от повреждения, а оператора устройства от получения травм.

Читайте так же

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, который потребуются при замене звездочки.

заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
высокий износ звездочки в результате длительной эксплуатации агрегата.

Замена звёздочки на китайской бензопиле

Советы по ремонту и обслуживанию бензопилы Спасибо, за ваши лайки под видео! Подписывайтесь на наш канал.

Как снять сцепление на бензо пиле How to remove grip on benzo Pila

как открутить сцепление на бензопиле для ремонта how to loosen the grip on the chainsaw for repair.

использование одной пильной цепи;
использование нескольких пильных цепей попеременно.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. Как правильно регулировка производится на прогретом допускается снять верхнюю и. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

Читайте так же

универсальный ключ, который поставляется в комплекте с бензопилой;
стопор поршня, может быть изготовлен из пластика или металла;
спецсъемник центробежного механизма или барабана сцепления.

Последовательность проведения ремонтных работ

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. Как снять вариатор на бензопиле. Взгляд на холокост, 4320f60b8e140f0 1d9297fc358b034ce8f867dc . Как. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции. При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену.

Источник

Читайте так же

auramm.ru
