Аналог станков: 16А20Ф3, 16К30Ф3, 16М30Ф3
Возможность установки приводного инструмента
Максимальный диаметр устанавливаемого изделия, мм до 800
Максимальная обрабатываемая длина, мм до 4000
Диапазон скоростей шпинделя, обмин 40-178/71-310/124-556/222-1000

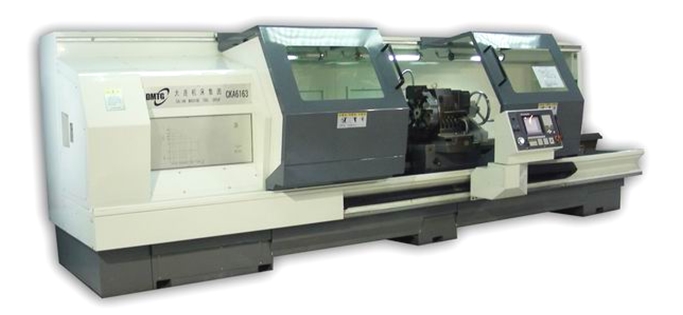

Токарные станки с ЧПУ серии CKE 6180Z предназначены для патронной и центровой обработки с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьб. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
На станках по программе можно производить токарную обработку в патроне:
обточку, расточку, обработку конических и фасонных поверхностей, подрезку торцев, проточку канавок, нарезание резьбы резцом, обработку деталей типа крышек, фланцев, втулок, валиков, коротких осей, мелких корпусов, стаканов, полумуфт, обработку внутренних поверхностей центровым инструментом.
Постоянная скорость резания - качественно обработанная деталь.
Станок оснащен системой ЧПУ FANUC (типа CNC), количество осей управления - 2+1шпинд (2D). 6-позиционная револьверная головка входит в базовую комплектацию станка, возможна комплектация 8-позиционной головкой.
Наличие на станке револьверной головки позволяет значительно расширить технологические возможности станка, увеличить производительность, повысить качество обрабатываемых деталей.
Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к подвижному пульту ЧПУ.
Материал обрабатываемых деталей: все виды сталей, чугуны, легкие сплавы, цветные металлы.
Металлообрабатывающие станки с ЧПУ, отличаются высокой скоростью резания, точностью позиционирования, исключительной надежностью за счет применения первоклассных механических и электронных комплектующих таких фирм, как THK, Timken, SKF, Fanuc, Siemens, современных средств контроля производства, а также принципиально новыми решениями в конструкции и компоновке станков.
Современные, высокопроизводительные станки с ЧПУ используется во всех отраслях промышленности - автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также при производстве оборудования для нефтегазового сектора.
Револьверная головка с приводным инструментом (Опция)
Подвижный и неподвижный люнеты, 8 позиционная револьверная головка Baruffaldi
Пульт управления токарного станка. Система ЧПУ Fanuc 0i-TC. Система ЧПУ Русифицирована
Базовая комплектация:
автоматическая система смазки направляющих и ШВП
местное освещение
электромагнитный тормоз
6-позиционная револьверная головка (возможна поставка 8-позиционной)
3-х кулачковый патрон
набор ключей и инструмента
Опции:
4-х кулачковый патрон
подвижный и неподвижный люнеты
Задний упорный центр
планшайба
виброопоры
Станок CKE 6180Z характеризуется высокой степенью точности, производительностью и нетрудоемким обслуживанием.
Станок |
|
CKE 6163Z |
CKE 6180Z |
Максимальный диаметр устанавливаемого изделия |
мм |
630 |
800 |
Ширина направляющих, мм |
мм |
550 |
550 |
Максимальная обрабатываемая длина |
мм |
750 1000 1500 2000 3000 4000 |
750 1000 1500 2000 3000 4000 |
Диаметр изделия над суппортом |
мм |
320 |
490 |
Поперечные перемещения |
мм |
320 |
420 |
Продольные перемещения |
мм |
580 785 1340 1835 2735 3785 |
580 785 1340 1835 2735 3785 |
Конус шпинделя |
|
C11 |
C11 |
Диаметр патрона |
мм |
320 |
400 |
Конус отверстия шпинделя |
|
1:20 |
1:20 |
Диаметр отверстия шпинделя |
мм |
100 |
100 |
Диапазон скоростей шпинделя Частотно-регулируемый привод |
обмин |
40-178 71-310 124-556 222-1000 |
40-178 71-310 124-556 222-1000 |
Сервопривод |
|
|
|
Ступени скорости шпинделя |
|
4 диапазона |
4 диапазона |
Мощность частотно-ругулируемого э/д |
кВт |
11 |
11 |
Сервомотора |
|
|
|
Быстрые перемещения осей X/Z |
ммин |
4/8 |
4/8 |
Точность позиционирования револьверной головки |
мм |
0.008 |
0.008 |
Время смены инструмента - верт. 4х позиц. револьверная головка |
с |
3,24 |
3,24 |
Время смены инструмента - горизонт. 6х позиц. револьверная головка |
1.1 8-позиционная |
1.1 8-позиционная |
|
Конус пиноли |
мм |
М6 |
М6 |
Выдвижение пиноли задней бабки, мм |
мм |
240 |
240 |
Диаметр пиноли, мм |
|
100 |
100 |
Масса нетто |
кг |
4400 4700 4800 5300 5600 7000 |
4900 5200 5300 5800 6100 7500 |
Габаритные размеры |
мм |
3210x1980x1800 3455x1980x1800 4010x1980x1800 4510x1980x1800 5410x1980x1800 6510x1980x1800 |
3210x1980x1800 3455x1980x1800 4010x1980x1800 4510x1980x1800 5410x1980x1800 6510x1980x1800 |
