20ГЛ

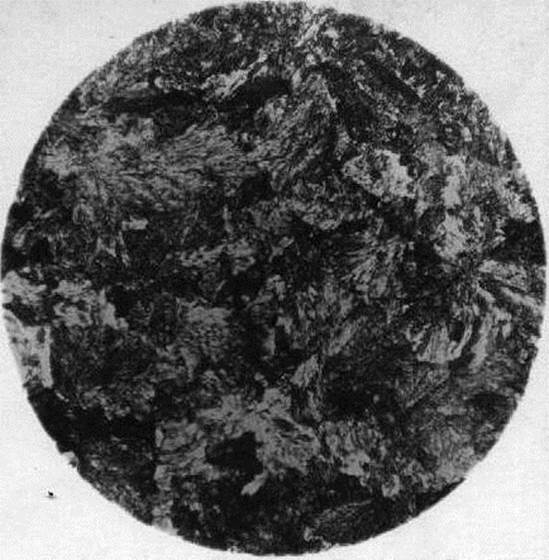

Марка: 20ГЛКлассификация: Сталь для отливок обыкновенная
Применение: диски, звездочки зубчатые венцы и др. детали, к которым предъявляются требования по прочности и вязкости, работающие под действием статических и динамических нагрузок.
Химический состав в % материала 20ГЛ .
C | Si | Mn | S | P |
0.15 – 0.25 | 0.2 – 0.4 | 1.2 – 1.6 | до 0.04 | до 0.04 |
Механические свойства при Т=20oС материала 20ГЛ .
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
550 | 280 | 18 | 25 | 250 | Закалка 880 – 900oC,Отпуск 600 – 650oC, |
Твердость материала 20ГЛ | HB = 143 – 187 |
Обозначения:
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю |
Краткие обозначения: | ||||
σв | — временное сопротивление разрыву (предел прочности при растяжении), МПа | ε | — относительная осадка при появлении первой трещины, % | |
σ0,05 | — предел упругости, МПа | Jк | — предел прочности при кручении, максимальное касательное напряжение, МПа | |
σ0,2 | — предел текучести условный, МПа | σизг | — предел прочности при изгибе, МПа | |
δ5,δ4,δ10 | — относительное удлинение после разрыва, % | σ-1 | — предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа | |
σсж0,05 и σсж | — предел текучести при сжатии, МПа | J-1 | — предел выносливости при испытание на кручение с симметричным циклом нагружения, МПа | |
ν | — относительный сдвиг, % | n | — количество циклов нагружения | |
sв | — предел кратковременной прочности, МПа | R и ρ | — удельное электросопротивление, Ом·м | |
ψ | — относительное сужение, % | E | — модуль упругости нормальный, ГПа | |
KCU и KCV | — ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2 | T | — температура, при которой получены свойства, Град | |
sT | — предел пропорциональности (предел текучести для остаточной деформации), МПа | l и λ | — коэффициент теплопроводности (теплоХотСтилость материала), Вт/(м·°С) | |
HB | — твердость по Бринеллю | C | — удельная теплоХотСтилость материала (диапазон 20o — T ), [Дж/(кг·град)] | |
HV | — твердость по Виккерсу | pn и | — плотность кг/м3 | |
HRCэ | — твердость по Роквеллу, шкала С | а | — коэффициент температурного (линейного) расширения (диапазон 20o — T ), 1/°С | |
HRB | — твердость по Роквеллу, шкала В | σtТ | — предел длительной прочности, МПа | |
HSD | — твердость по Шору | G | — модуль упругости при сдвиге кручением, ГПа |
Доска объявлений | Сталь 20ГЛ – характеристика, химический состав, свойства, твердостьСталь для отливок обыкновенная 20ГЛ.Характеристика
Химический состав в % материала 20ГЛ.
Механические свойства при Т=20oС материала 20ГЛ.
Обозначения:
|
20ГЛ – Сталь для отливок обыкновенная – Марочник стали и сплавов – Производитель тканых металлических сеток
Прямые телефоны в вашем городе ХарьковМобильный УкраинаКиевУфа+380 57 716-23-91, 716-23-92
НАВИГАЦИЯ: Материалы -> Сталь для отливок обыкновенная ИЛИ Материалы -> Сталь для отливок-все маркиХарактеристика материала 20ГЛ.Марка : | 20ГЛ |
Классификация : | Сталь для отливок обыкновенная |
Применение: | диски, звездочки зубчатые венцы и др. детали, к которым предъявляются требования по прочности и вязкости, работающие под действием статических и динамических нагрузок |
Зарубежные аналоги: | Известны |
Химический состав в % материала 20ГЛ
ГОСТ 977 – 75C | Si | Mn | S | P |
0.15 – 0.25 | 0.2 – 0.4 | 1.2 – 1.6 | до 0.04 | до 0.04 |
Механические свойства при Т=20oС материала 20ГЛ .
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
550 | 280 | 18 | 25 | 250 | Закалка 880 – 900oC,Отпуск 600 – 650oC, |
Твердость материала 20ГЛ , | HB 10 -1 = 143 – 187 МПа |
Зарубежные аналоги материала 20ГЛ
Внимание! Указаны как точные, так и ближайшие аналоги.США | Германия | Япония | Евросоюз | Италия | Болгария | Венгрия | Польша | Румыния | Чехия | Австрия | |||||||||
– | DIN,WNr | JIS | EN | UNI | BDS | MSZ | PN | STAS | CSN | ONORM | |||||||||
|
|
Обозначения:
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
Марка: сталь, металл 20ГЛ – Петроградская Металлургическая Компания.
Марка: 20ГЛМарка : | 20ГЛ |
Классификация : | Сталь для отливок легированная |
Применение: | диски, звездочки зубчатые венцы и др. детали, к которым предъявляются требования по прочности и вязкости, работающие под действием статических и динамических нагрузок |
Зарубежные аналоги: |
C | Si | Mn | S | P |
0.15 – 0.25 | 0.2 – 0.4 | 1.2 – 1.6 | до 0.04 | до 0.04 |
Нормализация 880 – 900 ° C, Отпуск 600 – 650 ° C |
Закалка 870 – 890 ° C, Отпуск 620 – 650 ° C |
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Отливки, К25, ГОСТ 977-88 | 540 | 275 | 18 | 25 | 491 | Нормализация 880 – 900 ° C, Отпуск 600 – 650 ° C | ||
Отливки, КТ30, ГОСТ 977-88 | 530 | 334 | 14 | 25 | 383 | Закалка 870 – 890 ° C, Отпуск 620 – 650 ° C | ||
Отливки, ГОСТ 21357-87 | 500 | 300 | 20 | 35 | Нормализация | |||
Отливки, ГОСТ 21357-87 | 550 | 400 | 15 | 30 | Закалка и отпуск |
Твердость 20ГЛ , | HB 10 -1 = 143 – 187 МПа |
Зарубежные аналоги материала
Указаны как точные, так и ближайшие аналоги!
США | Германия | Япония | Евросоюз | Италия | Болгария | Венгрия | Польша | Румыния | Чехия | Австрия | |||||||||
– | DIN,WNr | JIS | EN | UNI | BDS | MSZ | PN | STAS | CSN | ONORM | |||||||||
|
|
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
03Н12Х5М3ТЛ | ГОСТ 977 – 88 | Feот 78.1%Ni12-12.5%Cr4.5-5%Mo2.3-3%Ti0.7-0.9%C0.01-0.04%… |
03Н12Х5М3ТЮЛ | ГОСТ 977 – 88 | Feот 77.7%Ni12-12.5%Cr4.5-5%Mo2.5-3%Ti0.7-0.9%Al0.25-0.4%C0.01-0.04%… |
08ГДНФЛ | ГОСТ 977 – 88 | Feот 95.6%Ni1.15-1.5%Cu0.8-1.2%Mn0.6-1%Si0.15-0.4%… |
08Х17Н34В5Т3Ю2Л | ГОСТ 2176-77, стандарт заменен на ГОСТ 977 – 88 | Fe34.64-43.7%Ni32-35%Cr15-18%W4.5-5.5%Ti2.6-3.2%Al1.7-2.1%Mn0.3-0.6%Si0.2-0.5%… |
120Г13Х2БЛ | ГОСТ 2176-77, стандарт заменен на ГОСТ 977 – 88 | Feот 79.6%Mn11.5-14%Cr1.5-2.5%C1-1.4%Si0.3-1%Nb0.08-0.1%… |
12ДН2ФЛ | ГОСТ 977 – 88 | Feот 94.7%Ni1.8-2.2%Cu1.2-1.5%Mn0.4-0.9%Si0.2-0.4%C0.08-0.1%V0.08-0.1%… |
12ДХН1МФЛ | ГОСТ 977 – 88 | Feот 94.3%Ni1.4-1.8%Cr1.2-1.7%Cu0.4-0.65%Mn0.3-0.55%Si0. 2-0.4%Mo0.2-0.3%C0.1-0.18%V0.08-0.1%… |
12Х7Г3СЛ | ГОСТ 977 – 88 | Feот 87.6%Cr7-7.5%Mn3-3.5%Si0.8-1.2%C0.1-0.15%… |
13ХНДФТЛ | ГОСТ 977 – 88 | Feот 95.4%Ni1.2-1.6%Cu0.65-0.9%Mn0.4-0.9%Si0.2-0.4%Cr0.15-0.4%V0.06-0.1%Ti0.04-0.1%… |
14Х2ГМРЛ | ГОСТ 21357 – 87 | Feот 95.4%Cr1.4-1.7%Mn0.9-1.2%Mo0.45-0.5%Si0.2-0.42%C0.1-0.17%… |
15ГЛ | ГОСТ 977 – 88 | Feот 98.1%Mn0.7-1%Si0.3-0.6%C0.12-0.18%… |
15ГНЛ | ТУ 24,11,01,092 – 0 | Feот 96.4%Mn0.8-1.4%Ni0.8-1.2%Si0.2-0.4%C0.12-0.2%… |
15ХЛ | ГОСТ 977 – 88 | Feот 97.8%Cr0.5-0.8%Mn0.4-0.6%Si0.2-0.5%C0.12-0.18%… |
20Г1ФЛ | ГОСТ 977 – 88 | Feот 97.7%Mn0.9-1.4%Si0.2-0.5%C0.16-0.2%V0.06-0.1%… |
20ГЛ | ГОСТ 977 – 88, также входит вГОСТ 21357-87 | Feот 97.7%Mn1.2-1.6%Si0.2-0.4%C0.15-0.2%… |
20ГНМФЛ | ГОСТ 977 – 88 | Feот 96.5%Mn0.7-1.2%Ni0.7-1%Si0.2-0.4%Mo0.15-0.2%C0.14-0.2%V0.03-0.1%… |
20ГНМЮЛ | ГОСТ 977 – 88 | Feот 96.8%Mn1.1-1.6%Ni0.3-0.5%Si0.2-0.5%C0.16-0.2%Mo0.15-0.3%… |
20ГСЛ | ГОСТ 977 – 88 | Feот 97.6%Mn1-1.3%Si0.6-0.8%C0.16-0.2%… |
20ДХЛ | ГОСТ 977 – 88 | Feот 95.8%Cu1.4-1.6%Cr0.8-1.1%Mn0.5-0.8%Si0.2-0.4%C0.15-0.2%… |
20ФЛ | ГОСТ 977 – 88 | Feот 97.9%Mn0.7-1.2%Si0.2-0.52%C0.14-0.2%V0.06-0.1%… |
20ХГСНДМЛ | ГОСТ 977 – 75, в последней версии материал отсутствует | Feот 94%Ni1.1-1.5%Mn0.9-1.3%Si0.9-1.2%Cr0.6-0.9%Cu0.4-0.6%C0.18-0.2%Mo0.1-0.15%Ti0.03-0.07%… |
20ХГСФЛ | ГОСТ 21357 – 87 | Feот 96.4%Mn0.9-1.3%Si0.5-0.7%Cr0.3-0.6%C0.14-0.2%V0.07-0.1%… |
20ХМЛ | ГОСТ 977 – 88 | Feот 97. 1%Mn0.45-0.9%Cr0.4-0.7%Mo0.4-0.6%Si0.2-0.42%C0.15-0.2%… |
20ХМФЛ | ГОСТ 977 – 88 | Feот 96.3%Cr0.9-1.2%Mn0.6-0.9%Mo0.5-0.7%Si0.2-0.4%V0.2-0.3%C0.18-0.2%… |
23ХГС2МФЛ | ГОСТ 977 – 88 | Feот 95.6%Si1.8-2%Cr0.6-0.9%Mn0.5-0.8%Mo0.25-0.3%C0.18-0.2%V0.1-0.15%… |
25ГСЛ | ТУ 24-1-12-181 – 0 | Feот 96.1%Mn1-1.3%Si0.6-0.8%C0.22-0.28%… |
25Х2Г2ФЛ | Feот 94.1%Cr1.8-2.2%Mn1.6-1.8%Si0.7-0.9%C0.22-0.2%V0.15-0.2%… | |
25Х2ГНМФЛ | ГОСТ 977 – 88 | Feот 94.3%Cr1.4-2%Mn0.7-1.1%Ni0.3-0.9%Si0.3-0.7%C0.22-0.3%Mo0.2-0.5%V0.04-0.2%… |
25Х2НМЛ | ГОСТ 21357 – 87 | Feот 95.1%Cr1.6-1.9%Ni0.6-0.9%Mn0.5-0.8%C0.22-0.3%Si0.2-0.4%Mo0.2-0.3%… |
25ХГЛ | ГОСТ 977 – 88 | Feот 96.7%Cr0.9-1.3%Mn0.85-1.1%Si0.2-0.5%C0.2-0.3%… |
27Х5ГСМЛ | ГОСТ 977 – 88 | Feот 91.3%Cr5-5.5%Mn0.9-1.2%Si0.9-1.2%Mo0.55-0.6%C0.24-0.2%… |
30ГЛ | ГОСТ 977 – 88, также входит в ГОСТ 21357-87 | Feот 97.4%Mn1.4-1.7%C0.25-0.3%Si0.2-0.5%… |
30ГСЛ | ГОСТ 977 – 88 | Feот 97.4%Mn1.1-1.4%Si0.6-0.8%C0.25-0.3%… |
30Х3С3ГМЛ | ГОСТ 977 – 88 | Feот 91.5%Cr2.8-3.2%Si2.8-3.2%Mn0.7-1.2%Mo0.5-0.6%C0.29-0.3%… |
30ХГ1 | ГОСТ 977 – 88 | Feот 95.2%Mn1.4-1.8%Cr0.5-1%Mo0.4-0.6%Si0.4-0.5%C0.25-0.3%V0.2-0.4%B0.006-0.1%… |
30ХГСФЛ | ГОСТ 977 – 88 | Feот 96.9%Mn1-1.5%Si0.4-0.6%Cr0.3-0.5%C0.25-0.3%V0.06-0.1%… |
30ХГФРЛ | ТУ 24,00,001 – 0 | Feот 96.2%Mn0.8-1.25%Cr0.5-0.9%C0.28-0.3%Si0.2-0.6%V0.05-0.1%… |
30ХЛ | ГОСТ 977 – 88, также входит в ГОСТ 21357-87 | Feот 97.4%Mn0.5-0.9%Cr0.5-0.8%C0.25-0.3%Si0.2-0.5%… |
30ХМЛ | ГОСТ 977 – 88 | Feот 96. 8%Cr0.8-1.2%Mn0.5-0.8%C0.25-0.3%Si0.2-0.5%Mo0.2-0.3%… |
30ХНМЛ | ГОСТ 977 – 88 | Feот 94.8%Cr1.3-1.6%Ni1.3-1.6%Mn0.4-0.9%C0.25-0.3%Si0.2-0.4%Mo0.2-0.3%… |
32Х06Л | ГОСТ 977 – 88 | Feот 97.5%Cr0.5-0.8%Mn0.4-0.9%C0.25-0.3%Si0.2-0.4%… |
35ГЛ | ГОСТ 977 – 88 | Feот 97.5%Mn1.2-1.6%C0.3-0.4%Si0.2-0.4%… |
35НГМЛ | ГОСТ 977 – 88 | Feот 96.5%Mn0.8-1.2%Ni0.8-1.2%C0.32-0.4%Si0.2-0.4%Mo0.15-0.2%… |
35ХГЛ | ГОСТ 977 – 88 | Feот 97%Mn0.6-0.9%Cr0.5-0.8%Si0.5-0.75%C0.3-0.45%… |
35ХГСЛ | ГОСТ 977 – 88 | Feот 96.5%Mn1-1.3%Cr0.6-0.9%Si0.6-0.8%C0.3-0.4%… |
35ХГФЛ | ГОСТ 977 – 88 | Feот 96.9%Mn1-1.4%C0.28-0.3%Cr0.2-0.6%Si0.2-0.5%V0.1-0.25%… |
35ХМЛ | ГОСТ 977 – 88, также входит в ГОСТ 21357-87 | Feот 96.8%Cr0.8-1.1%Mn0.4-0.9%C0.3-0.4%Si0.2-0.4%Mo0.2-0.3%… |
35ХМФЛ | ГОСТ 21357 – 87 | Feот 96.3%Cr0.8-1.1%Mn0.4-0.9%C0.3-0.4%Si0.2-0.4%Mo0.08-0.1%V0.06-0.1%… |
35ХН2МЛ | ТУ 24-1-12-181 – 0 | Feот 95.4%Ni1.3-1.7%Mn0.6-0.9%Cr0.5-0.8%C0.3-0.4%Si0.25-0.4%Mo0.2-0.3%… |
35ХНЛ | ТУ 24-1-12-181 – 0 | Feот 96.2%Ni0.7-0.9%Cr0.5-0.8%Mn0.4-0.9%C0.3-0.38%Si0.2-0.42%… |
40Г1 | ГОСТ 977 – 88 | Feот 96.9%Mn1.6-1.9%C0.35-0.4%Si0.2-0.5%V0.1-0.2%… |
40ГТЛ | ГОСТ 977 – 88 | Feот 97.3%Mn1.2-1.6%C0.34-0.4%Si0.2-0.5%Ti0.02-0.1%… |
40ХЛ | ГОСТ 977 – 88 | Feот 97.1%Cr0.8-1.1%Mn0.4-0.9%C0.35-0.4%Si0.2-0.4%… |
40ХМЛ | ГОСТ 977 – 88 | Feот 96.7%Cr0.8-1.2%Mn0.5-0.8%C0.38-0.4%Si0.2-0.5%Mo0.2-0.3%… |
40ХН2Л | ГОСТ 977 – 88 | Feот 95.4%Ni1.6-2%Mn0.6-0.9%Cr0.4-0. 7%C0.35-0.4%Si0.2-0.5%… |
40ХНЛ | ГОСТ 977 – 88 | Feот 95.8%Ni1-1.5%Cr0.5-0.8%Mn0.4-0.9%C0.35-0.4%Si0.2-0.5%… |
40ХФЛ | ГОСТ 977 – 88 | Feот 96.5%Cr1-1.4%Mn0.5-0.8%C0.35-0.4%Si0.2-0.5%V0.15-0.3%… |
45ГЛ | ГОСТ 977 – 88 | Feот 97.7%Mn0.8-1.2%C0.4-0.5%Si0.2-0.5%… |
45ФЛ | ГОСТ 977 – 88 | Feот 97.8%C0.42-0.5%Mn0.4-0.9%Si0.2-0.52%V0.05-0.1%… |
50ХГЛ | ГОСТ 977 – 88 | Feот 97%Cr0.6-0.9%Mn0.5-0.9%C0.45-0.6%Si0.2-0.5%… |
55СЛ | ГОСТ 977 – 88 | Feот 97.8%C0.52-0.6%Mn0.5-0.8%Si0.5-0.7%… |
60ХГЛ | ГОСТ 977 – 88 | Feот 96.2%Cr0.9-1.3%Mn0.9-1.3%C0.5-0.65%Si0.2-0.5%… |
70ГЛ | ГОСТ 977 – 88 | Feот 97%Mn1.1-1.6%C0.65-0.8%Si0.2-0.5%… |
70Х2ГЛ | ГОСТ 977 – 88 | Feот 95.3%Cr1.8-2.2%Mn0.8-1.2%C0.6-0.75%Si0.2-0.5%… |
75ХНМФЛ | ГОСТ 977 – 88 | Feот 94.3%Cr1.3-1.7%C0.7-0.85%Mn0.6-0.9%Ni0.5-0.8%Mo0.4-0.6%Si0.2-0.5%V0.1-0.25%… |
80ГСЛ | ТУ 24-1-12-182 – 0 | Feот 95.1%Mn1-1.5%Si0.8-1.2%C0.8-1.1%… |
