2Г125 станок вертикально-сверлильный универсальный одношпиндельный Описание, характеристики, схемы

Изготовитель вертикальных сверлильных станков модели 2Г125 – Краснореченский станкостроительный завод им. Фрунзе.

2Г125 станок вертикально-сверлильный универсальный одношпиндельный. Назначение и область применения

Станок универсальный вертикально-сверлильный 2Г125, с условным диаметром сверления 25 мм, используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами.

Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Станки снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.

В станке предусмотрено автоматическое отключение подачи при достижении необходимой глубины обработки, а также автоматическое реверсирование шпинделя при нарезании резьбы.

Класс точности станка Н.

Шероховатость обработанной поверхности при сверлении Rz 40.

Категория размещения 4 по ГОСТ 15150-69.

Разработчик – Одесское специальное конструкторское бюро специальных станков (СКБСС).

Аналоги вертикально-сверлильных станков 2Г125

МН25Н-01 – Ø20 – производитель Молодечненский станкостроительный завод МСЗ, РУП

2Н125Л, МН25Л – Ø25 – производитель Молодечненский станкостроительный завод МСЗ, РУП

2Т125 – Ø25 – производитель Гомельский завод станочных узлов, РУП

Z4025-2 – Ø25 – производитель Guangzhou Pearl River Machine Tool Works Co., Ltd Китай

Z5025-1A, Z5025-1B, Z5025-3A, Z5025-3B

– Ø25 – производитель Guangzhou Pearl River Machine Tool Works Co., Ltd Китай

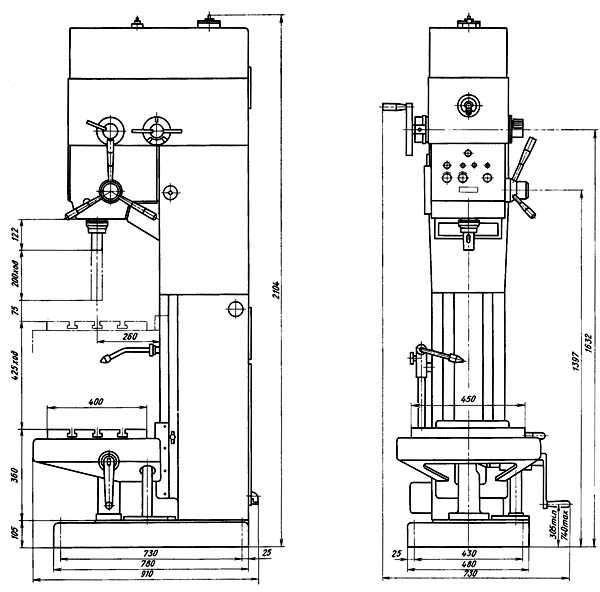

Габарит рабочего пространства сверлильного станка 2Г125

Габарит рабочего пространства сверлильного станка 2г125

Общий вид сверлильного станка 2Г125

Фото сверлильного станка 2г125

Расположение составных частей сверлильного станка 2Г125

Расположение составных частей сверлильного станка 2г125

Обозначение составных частей сверлильного станка 2Г125

Колонна, плита, стол – 2Г125.10.000
Привод – 2Г125.18.000
Коробка скоростей и подач – 2Г125.20.000
Механизм управления коробкой скоростей – 2Г125.21.000
Механизм управления вариатором – 2Г125.22.000
Механизм управления коробкой подач – 2Г125.31.000
Головка – 2Г125.40.000
Шпиндель – 2Г125.50.000

Охлаждение – 2Г125.80.000
Электрооборудование – 2Г125.90.000
Светильник – 2Г125.93.000

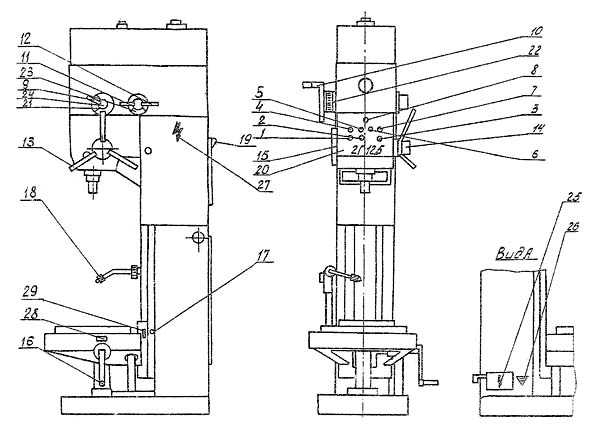

Расположение органов управления сверлильным станком 2Г125

Расположение органов управления сверлильным станком 2г125

Перечень органов управления сверлильного станка 2Г125

Кнопка “Пуск вправо”
Кнопка “Пуск влево”
Кнопка “Стоп”
Выключатель местного освещения
Включатель охлаждения
Переключатель “Сверление-нарезание резьбы”
Выключатель проворота шпинделя при переключении скоростей и подач
Лампа сигнальная “Сеть”
Рукоятка установки частоты вращения шпинделя
Маховик управления вариатором
Рукоятка установки подачи
Рукоятка установки подачи
Штурвал механизма ручной подачи
Кнопка включения ручной подачи
Лимб для отсчета и настройки величины хода шпинделя
Рукоятка перемещения стола

Рукоятка зажима стола
Край охлаждения
Вводной выключатель

Кинематическая схема сверлильного станка 2Г125

Кинематическая схема сверлильного станка 2г125

Технические характеристики станка 2Г125

Наименование параметра	2Н125	2Г125
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25	25
Наибольший диаметр нарезания резьбы в стали 45, мм	24	24
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	60..700	75..700
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250	260
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	400 х 450	400 х 450
Число Т-образных пазов Размеры Т-образных пазов	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	270	425
Шпиндель
Наибольшее перемещение (ход) шпинделя, мм	200	200
Перемещение шпинделя на одно деление лимба, мм	1,0
Частота вращения шпинделя, об/мин	45..2000	63..2000
Количество скоростей шпинделя	12	16 б/с
Наибольший допустимый крутящий момент, Нм	250
Конус шпинделя	Морзе 3	Морзе 3
Механика станка
Число ступеней рабочих подач шпинделя	9	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1…1,6	0,1…1,6
Управление циклами работы	Ручное	Ручное
Наибольшая допустимая сила подачи, кН	9	9
Динамическое торможение шпинделя	Есть
Привод
Электродвигатель привода главного движения, кВт	2,2	2,2
Электронасос охлаждающей жидкости Тип	Х14-22М
Габарит станка
Габариты станка, мм	785 х 915 х 2350	730 х 910 х 2105
Масса станка, кг	880	780

Связанные ссылки

Каталог справочник сверлильных металлорежущих станков

Паспорта к сверлильным станкам и оборудованию

stanki-katalog.ru

Паспорт на станок вертикально-сверлильный 2Г125

ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ

Станок вертикально-сверлильный модели 2Г125 является универсальным и может быть использован во вспомогательных цехах машиностроительных заводов, ремонтных мастерских и т. п., предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания.

Скачать – Паспорт на станок вертикально-сверлильный модели 2Г125

СОДЕРЖАНИЕ

Руководство по эксплуатации 2 Г125.00.000РЭ

Часть 1

1.1. Общие сведения о станке

1.2. Основные технические данные и характеристики

1.3. Комплект поставки

1.4. Указания мер безопасности

1.5. Состав станка

1.6. Устройство, работа станка и его основных частей

1.7. Электрооборудование

1.8. Смазочная система

1.9. Порядок установки

1.10. Порядок работы

1.11. Характерные неисправности и методы их устранения

1.12. Сведения о консервации и упаковке

1.13. Указания по эксплуатации, техническому обслуживанию и ремонту

1.14. Гарантийные обязательства поставщика и ответственность потребителя

Часть II

Свидетельство о приемке 2Г12500.000 РЭ1

Часть III

Материалы по запасным частям 2Г125.00.000 РЭ2

Введение
Схема расположения подшипников
Перечень подшипников качения
Перечень покупных запасных деталей и сборочных единиц
Перечень к быстроизнашиваемым деталям

Чертежи быстроизнашиваемых деталей и сборочных единиц

На станке допускается нарезание резьб машинными метчиками с ограничением числа включений в час.

В станке предусмотрено автоматическое отключение подачи при достижении необходимой глубины обработки и автоматическое реверсирование шпинделя при нарезании резьб.

Изготовитель — Краснореченский станкостроительный завод им. Фрунзе.

Дата выпуска 198* г.

Вид климатического исполнения.

Скачать – Паспорт на станок вертикально-сверлильный модели 2Г125

pasportanastanki.ru

Вариаторный ремень на 2Г125 – Сверлильные станки

Чуть обновлю тему.

Подошло время заняться большим сверлильным. Его при работе в течении года, очень нехватало, при ремонте и восстановлении автотехники.

Вскрыл коробку. А там ужас, была вода, причем я так понял, когда он лежал на морде. Хотя когда я его забирал, он стоял вертикально, был забетонирован и прикручен анкерами.

Станок был новый, следов работы не нашел, как и следов масла не обнаружил, ни где, ни капли. Думаю его и на заводе его не заливали, чтоб не текло при транспортировке на спине. Ржавчина хорошо все поела.

Короче. Разобрал всю коробку, болгарка,щетка, и вперед.

Подшипники поменял только скоростные. Которые на подачи, промыл и оставил старые. Крутятся и ладно, шума от них не будет.

Корпус отмыл керхером, покрасил. Механику почти собрал,осталось по мелочи. И электрику проверить.

Зато уже включал напрямую. Все крутится, работает. Очень понравилась регулировка оборотов вариатором.

Несколько из множества фоток. Станок стоит пока в огороде, причем в соседском. (Мастерская пока в стадии проектирования).
