30Хгса гост: Сталь 30ХГСА : характеристики и применение
alexxlab | 27.09.2018 | 0 | Разное
Сталь 30ХГСА: характеристики, свойства, аналоги
Сталь марки 30ХГСА – качественная конструкционная среднелегированная сталь, которая преимущественно используется в состоянии после термической обработки.
Классификация: Сталь конструкционная легированная
Продукция: Толстолистовой и широкополосный прокат, поковки, трубы, сортовой прокат, в том числе фасонный.
Химический состав стали 30ХГСА в соответствии с ДСТУ 7806/ ГОСТ 4543, %
|
0, 20 |
Si | Mn | S | P | Cr |
| 0.28-0.34 | 0.9-1.2 | 0.8-1.1 | ≤0.025 | ≤0.025 | 0.8-1.1 |

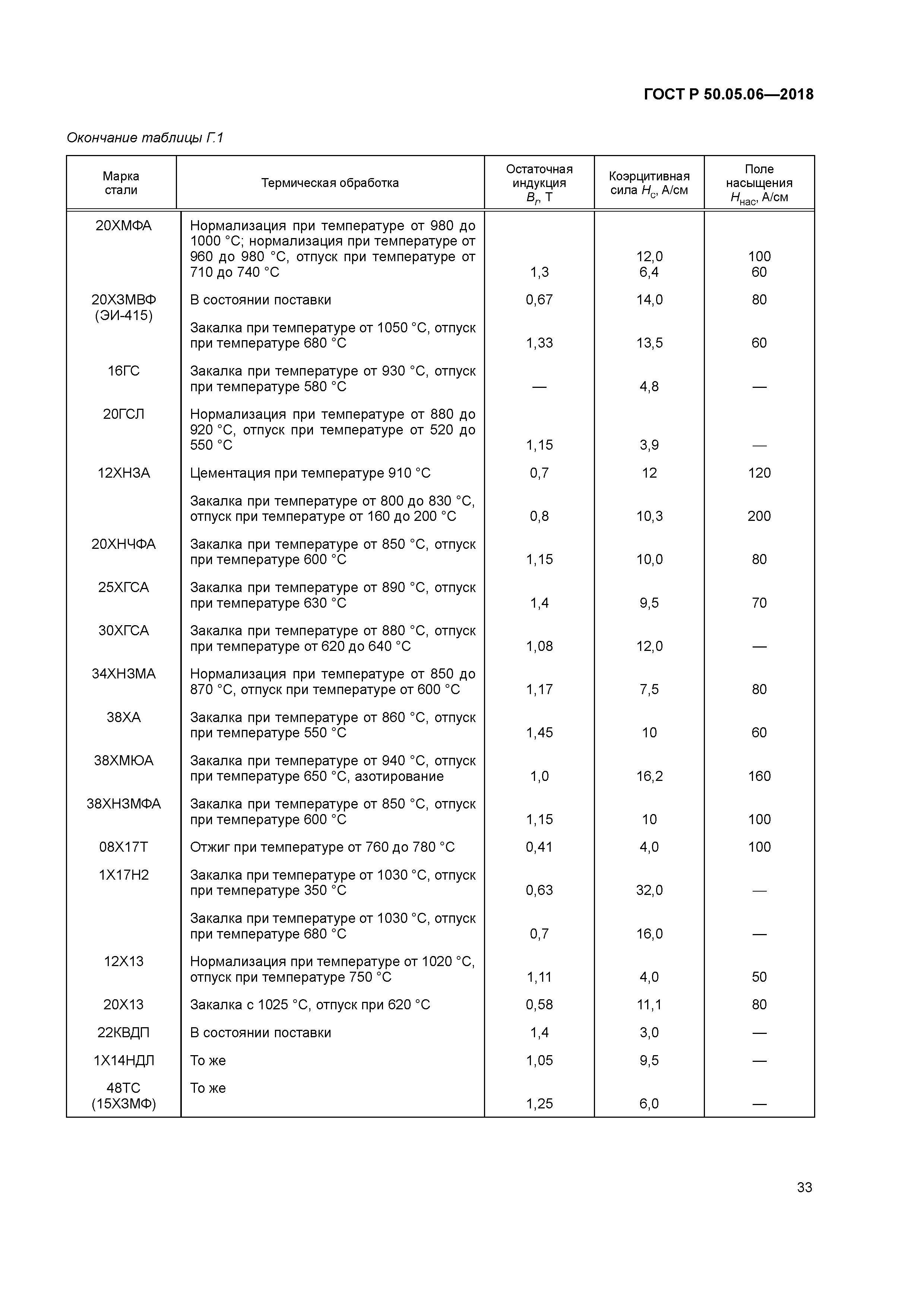

Механические свойства стали 30ХГСА после закалки и высокого отпуска
|
Стан дарт |
Предел текучести, |
Временное сопротивление, |
Относител ьное удлинение % |
Относите льное сужение % |
| ДСТУ 7806/ ГОСТ 4543 | 835 | 1080 | 10 | 45 |
Аналоги стали 30ХГСА
| Болгария (BDS) | 30ChGSA |
| Польша (PN) | 30HGS;30HGSA |
| Чехия (CSN) | 14331 |
Применение
Сталь марки 30ХГСА применяется при изготовлении термически обработанных (улучшаемых) изделий – валов, зубчатых колес, осей, корпусов и лопаток компрессорных машин, которые работают при температуре до 200 градусов по Цельсию, толкателей и рычагов, ответственных сварных конструкций, которые работают при разнообразных нагрузках, крепежных деталей, которые работают при низких температурах.
Сваривание
Сталь марки 30ХГСА является ограниченно свариваемой. Рекомендуемые методы сварки – РДС и АДС под флюсом и защитной атмосферой, необходим подогрев перед сваркой и термическая обработка после нее.
|
Марка стали |
Вид поставки
Сортовой прокат – ГОСТ 4543–71. Лист тонкий – ГОСТ 11268–76. |
|||||||||||||||||||||||||||||||||||||||||||
|
30ХГСН2А (30ХГСНА) |
||||||||||||||||||||||||||||||||||||||||||||
|
Массовая доля элементов, % по ГОСТ 4543–71 |
Температура критических точек, ºС |
|||||||||||||||||||||||||||||||||||||||||||
|
C |
Si |
Mn |
S |
P |
Cr |
Ni |
Mo |
V |
W |
Ti |
Cu |
Ас1 |
Ас3 |
Аr1 |
Аr3 |
|||||||||||||||||||||||||||||
|
0,21–0,34 |
0,90–1,20 |
1,00–1,30 |
≤ 0,025 |
≤ 0,025 |
0,90– 1,20 |
1,40– 1,80 |
– |
– |
– |
– |
≤ 0,30 |
705 |
|
– |
– |
|||||||||||||||||||||||||||||
|
Механические свойства при комнатной температуре
|
||||||||||||||||||||||||||||||||||||||||||||
|
НД |
Режим термообработки |
Сечение, мм |
σ0,2, Н/мм2 |
σВ, Н/мм2 |
δ, % |
Ψ, % |
KCU, Дж/см2 |
HRC |
НВ |
|||||||||||||||||||||||||||||||||||
|
Операция |
t, ºС |
Охлаждающая среда |
не менее |
|||||||||||||||||||||||||||||||||||||||||
|
ГОСТ 4543–71 |
Отжиг или отпуск |
Свыше 5 |
Не определяются |
≤ 255 |
||||||||||||||||||||||||||||||||||||||||
|
Закалка Отпуск |
885–915 230–310 |
Масло Воздух |
До 80 Свыше 80 до 150 Свыше 150 |
1375 1375 1375 |
1620 1620 1620 |
9 7 6 |
45 40 35 |
59 53 50 |
– |
|||||||||||||||||||||||||||||||||||
|
ГОСТ 11268–76 |
В состоянии поставки (термообрабо-танные) |
До 3,9 |
– |
590–830 |
19 |
– |
– |
– |
||||||||||||||||||||||||||||||||||||
|
Закалка Отпуск |
900 200–300 |
Масло Воздух |
До 3,9 |
– |
1570 |
9 |
– |
– |
– |
|||||||||||||||||||||||||||||||||||
|
Назначение. |
||||||||||||||||||||||||||||||||||||||||||||
|
Предел выносливости, Н/мм2 |
Термообработка |
Ударная вязкость, KCU, Дж/см2, при t, ºС |
Термообработка |
|||||||||||||||||||||||||||||||||||||||||
|
σ-1 |
τ-1 |
N |
+ 20 |
0 |
– 20 |
– 40 |
– 60 |
– 80 |
||||||||||||||||||||||||||||||||||||
|
696 |
– |
107 |
Нормализация 890 ºС. Закалка 890 ºС, масло. Отпуск 230 ºС. σ0,2 = 1600 Н/мм2 , σВ = 1700 Н/мм2 |
220 |
– |
120 |
– |
80 |
– |
Закалка 900 ºС, масло. Отпуск 650 ºС, выдержка 2,5 ч, масло |
||||||||||||||||||||||||||||||||||
|
Технологические характеристики
|
||||||||||||||||||||||||||||||||||||||||||||
|
Ковка |
Охлаждение поковок, изготовленных |
|||||||||||||||||||||||||||||||||||||||||||
|
Вид полуфабриката |
Температурный интервал ковки, ºС |
из слитков |
из заготовок |
|||||||||||||||||||||||||||||||||||||||||
|
Размер сечения, мм |
Условия охлаждения |
Размер сечения, мм |
Условия охлаждения |
|||||||||||||||||||||||||||||||||||||||||
|
Слиток |
1220–850 |
До 200 |
Отжиг низкотемпературный |
До 60 Свыше 60 |
На воздухе в штабелях Замедленное |
|||||||||||||||||||||||||||||||||||||||
|
Заготовка |
1200–800 |
|||||||||||||||||||||||||||||||||||||||||||
|
Свариваемость |
Обрабатываемость резанием |
Флокеночувствительность
|
||||||||||||||||||||||||||||||||||||||||||
|
Ограниченно свариваемая. Способы сварки: РД, РАД, АФ, ЭШ и КТ. Необходимы подогрев и последующая термообработка. |
В состоянии отжига при 217 НВ и σВ = 750 Н/мм2 К√ = 0,85 (твердый сплав), К√ = 0,7 (быстрорежущая сталь) |
Чувствительна |
||||||||||||||||||||||||||||||||||||||||||
|
Склонность к отпускной хрупкости |
||||||||||||||||||||||||||||||||||||||||||||
|
Склонна |
||||||||||||||||||||||||||||||||||||||||||||
Шестерни, фланцы, кулачки, пальцы, валики, оси и другие ответственные тяжело нагруженные детали.
Круг горячекатаный ст. 30ХГСА
Круг горячекатаный ст. 30ХГСА| |
Круг горячекатаный ст. 30ХГСА производится в строгом соответствии с ГОСТ 2590-88 или ГОСТ 2590-2006. Этот сортовой горячекатаный круглый прокат можно купить в диаметре от 10 мм вплоть до 300 мм. Поставки калиброванных кругов 30ХГСА также могут производиться в диаметрах 5-80 мм (по ГОСТ 7417-75). Если применяется ГОСТ 14955, то диаметр кругов ст. 30ХГСА может составлять 10-60 см, при этом их поверхность будет иметь специальную отделку. Высокая, повышенная и обычная точность – это параметры, которые учитываются при изготовлении стальных кругов. Длина также является важной чертой, некоторые при заказе этого металлопроката выбирают мерную, некоторые – кратную мерную, а другие – немерную кратную длину. При производстве данной продукции возможны отклонения от длин от 30 до 70 мм в зависимости от изначальной длины изделия (последнее отклонение свойственно длинам свыше 6 м). Купить круг ст. 30ХГСА всегда можно в компании «Альфа-Союз», которая предлагает металлопрокат оптом и в розницу по выгодной цене.
|
30ХГСА | 0,5х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 0,5х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 0,5х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 0,5х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 0,6х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 0,7х350х2000 | ГОСТ 4543-71, ТУ 14-1-4118-2004 |
30ХГСА | 1,0х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90 |
30ХГСА | 1,0х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90 |
30ХГСА | 1,2х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90 |
30ХГСА | 1,2х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90, ПВ, О, II, 4, БД, БТ, БШ |
30ХГСА | 1,5х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90, ПВ, О, II, 4, БД, БТ, БШ |
30ХГСА | 2,5х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90, БД, БТ, БШ |
30ХГСА | 2,5х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90, БД, БТ, БШ |
30ХГСА | 3х1200х2000 | ГОСТ 4543-71, 11268-76, 19904-90, БД, БТ, БШ |
30ХГСА | 3,5х1000х2000 | ГОСТ 19904-90, 11268-76, БТ-IV-ПН-О |
30ХГСА | 4,0х1000х2000 | ГОСТ 19904-90, 11268-76, БТ-IV-ПН-О |
30ХГСА | 2,5х1000х2000 | ГОСТ 11268-76, категория 3, отжиг, травление, промасливание, 19903-74, Б, ПН-О, АТП |
30ХГСА | 2,5х1000х2000 | ГОСТ 11268-76, категория 3, отжиг, травление, промасливание, 19903-74, Б, ПН-О, АТП |
30ХГСА | 3х1000х2000 | ГОСТ 11268-76, категория 3, отжиг, травление, промасливание, 19903-74, Б, ПН-О, АТП |
30ХГСА | 3,0х1000х2000 | ГОСТ 11268-76, категория 3, отжиг, травление, промасливание, 19903-74, Б, ПН-О, АТП |
30ХГСА | 3,0х1000х2000 | ГОСТ 11268-76, категория 3, отжиг, травление, 19903-74, Б, ПН-О, АТП |
30ХГСА | 7х1500х6000 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 7х1500х6000 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 7х1500х5490 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 7х1505-1509х5968-5977 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 8х1500х2270 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 8х1500х6000 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 10х1500х1040 | ГОСТ 11269-76, подгруппа а, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О |
30ХГСА | 10х1500х6000 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 10х1500х4200 | ГОСТ 11269-76, подгруппа б, категория 3, отжиг, травление, промасливание, 19903-74, ПН-О, АТП |
30ХГСА | 12х1500х6000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 12х1500х5600 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 12х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 14х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 15х1500х4250 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 15х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 15х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 16х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 16х1400х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 18х1500х6000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 20х1500х510 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 20х1500х5000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 22х1500х6000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 22х1500х6000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 25х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 30х1500х6000 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 30х1500х4170 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 30х1500х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 35х1500х4890 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 36х1500х4080 | ГОСТ 11269-76, 19903-74, АТП |
30ХГСА | 40х1500х1155 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 40х1400х6000 | ГОСТ 11269-76, 19903-74 |
30ХГСА | 70х1500х1060 | ГОСТ 19903-74, ТУ 14-1-4148-2014 |
30ХГСА | 80х1500х4000-5000 | ГОСТ 19903-74, ТУ 14-1-4148-2015 |
30ХГСА | 90х1500х4200 | ГОСТ 19903-74, ТУ 14-1-4148-2014 |
30ХГСА | 100х1500х3700 | ГОСТ 19903-74, ТУ 14-1-4148-2014 |
| Механические свойства | |
| σB | временное сопротивление разрыву (предел прочности при растяжении), МПа |
| σ0,2 | предел текучести условный, МПа |
| σсж | предел прочности при сжатии, МПа |
| σсж0,2 | предел текучести при сжатии, МПа |
| σ0,05 | предел упругости, МПа |
| σизг | предел прочности при изгибе, МПа |
| σ-1 | предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа |
| δ5 , δ4 , δ10 | относительное удлинение после разрыва, % |
| ψ | относительное сужение, % |
| ν | относительный сдвиг, % |
| ε | относительная осадка при появлении первой трещины, % |
| τК | предел прочности при кручении, максимальное касательное напряжение, МПа |
| τ-1 | предел выносливости при испытании на кручение с симметричным циклом нагружения, МПа |
| KCU и KCV | ударная вязкость, определенная на образце с концентраторами вида U и V, Дж/см2 |
| HRCэ и HRB | твёрдость по Роквеллу (шкала C и B соответственно) |
| HB | твёрдость по Бринеллю |
| HV | твёрдость по Виккерсу |
| HSD | твёрдость по Шору |
| Физические свойства | |
| E | модуль упругости нормальный, ГПа |
| G | модуль упругости при сдвиге кручением, ГПа |
| ρn | плотность, кг/м3 |
| λ | коэффициент теплопроводности, Вт/(м∙°C) |
| ρ | удельное электросопротивление, Ом∙м |
| α | коэффициент линейного теплового расширения, 10-61/°С |
| с | удельная теплоёмкость, Дж/(кг∙°С) |
| Труба 25х7 сталь 30ХГСА ГОСТ 8734-75 | 1. 23 | 199000 |
| Труба 27х4 сталь 40Х ГОСТ 8734-75 | 0,134 | 187000 |
| Труба 28х6 сталь 30ХГСА ГОСТ 8734-75 | 0.63 | 172000 |
| Труба 28х6 сталь 40Х ГОСТ 8734-75 | 0.26 | 198000 |
| Труба 30х5 сталь 30ХГСА ГОСТ 8734-75 | 1.18 | 196000 |
| Труба 30х6 сталь 30ХГСА ГОСТ 8734-75 | 2.32 | 196000 |
| Труба 30х8 сталь 30ХГСА ГОСТ 8734-75 | 0,96 | 199000 |
| Труба 32х3 сталь 30ХГСА ГОСТ 8734-75 | 3,02 | 225000 |
| Труба 32х4.5 сталь 40Х ГОСТ 8734-75 | 4.03 | 163000 |
| Труба 32х5 сталь 30ХГСА ГОСТ 8734-75 | 1,9 | 209000 |
| Труба 32х8 сталь 30ХГСА ГОСТ 8734-75 | 1.39 | 173000 |
| Труба 34х6 сталь 40Х ГОСТ 8734-75 | 1,8 | 154000 |
| Труба 34х8 сталь 30ХГСА ГОСТ 8734-75 | 1.46 | 200000 |
| Труба 35х8 сталь 30ХГСА ГОСТ 8734-75 | 1.14 | 200000 |
| Труба 36х3 сталь 30ХГСА ГОСТ 8734-75 | 1,6 | 216000 |
| Труба 36х3 сталь 40Х ГОСТ 8734-75 | 2.65 | 200000 |
| Труба 36х5 сталь 40Х ГОСТ 8734-75 | 1,7 | 156000 |
| Труба 36х5,5 сталь 40Х ГОСТ 8734-75 | 2.9 | 200000 |
| Труба 36х8 сталь 30ХГСА ГОСТ 8734-75 | 1.11 | 214000 |
| Труба 38х3 сталь 30ХГСА ГОСТ 8734-75 | 1,242 | 189000 |
| Труба 38х3 сталь 40Х ГОСТ 8734-75 | 1.22 | 185000 |
| Труба 38х6 сталь 40Х ГОСТ 8734-75 | 0.63 | 185000 |
| Труба 38х8 сталь 40Х ГОСТ 8734-75 | 0.84 | 155000 |
| Труба 38х8 сталь 30ХГСА ГОСТ 8734-75 | 0,72 | 196000 |
| Труба 38х8 сталь 40Х ГОСТ 8732-78 | 3. 07 | 128000 |
| Труба 38х9 сталь 40Х ГОСТ 8734-75 | 0.74 | 148000 |
| Труба 38х10 сталь 40Х ГОСТ 8732-78 | 2.17 | 128000 |
| Труба 40х3 сталь 30ХГСА ГОСТ 8734-75 | 4.11 | 189900 |
| Труба 40х5 сталь 40Х ГОСТ 8732-78 | 2.56 | 168000 |
| Труба 40х6 сталь 30ХГСА ГОСТ 8734-75 | 0.53 | 189000 |
| Труба 40х8 сталь 30ХГСА ГОСТ 8734-75 | 0,6 | 196000 |
| Труба 40х8 сталь 40Х ГОСТ 8732-78 | 5.32 | 169000 |
| Труба 42х4 сталь 30ХГСА ГОСТ 8734-75 | 2.2 | 184000 |
| Труба 42х6 сталь 40Х ГОСТ 8732-78 | 2.51 | 169000 |
| Труба 42х7 сталь 40Х ГОСТ 8734-75 | 2.39 | 178000 |
| Труба 42х8 сталь 30ХГСА ГОСТ 8734-75 | 3.37 | 185000 |
| Труба 42х8 сталь 40Х ГОСТ 8732-78 | 3.67 | 129000 |
| Труба 42х9 сталь 30ХГСА ГОСТ 8734-75 | 0.6 | 178000 |
| Труба 42х10 сталь 30ХГСА ГОСТ 8732-78 | 4,2 | 159000 |
| Труба 45х5 сталь 30ХГСА ГОСТ 8734-75 | 1.1 | 178000 |
| Труба 45х8 сталь 30ХГСА ГОСТ 8732-78 | 3,02 | 166000 |
| Труба 45х9 сталь 30ХГСА ГОСТ 8734-75 | 1.53 | 178000 |
| Труба 45х10 сталь 30ХГСА ГОСТ 8734-75 | 1.71 | 178000 |
| Труба 45х10 сталь 40Х ГОСТ 8732-78 | 3.8 | 131000 |
| Труба 45х12 сталь 40Х ГОСТ 8732-78 | 3,45 | 154000 |
| Труба 48х4 сталь 40Х ГОСТ 8732-78 | 6,02 | 144000 |
| Труба 48х5 сталь 30ХГСА ГОСТ 8734-75 | 0.14 | 165000 |
| Труба 48х8 сталь 30ХГСА ГОСТ 8734-75 | 1.31 | 165000 |
| Труба 48х8 сталь 40Х ГОСТ 8732-78 | 0,5 | 129000 |
| Труба 48х8 сталь 40Х ГОСТ 8734-75 | 1. 1 | 147000 |
| Труба 48х10 сталь 30ХГСА ГОСТ 8734-75 | 4.99 | 165000 |
| Труба 50х6 сталь 30ХГСА ГОСТ 8734-75 | 4.38 | 165000 |
| Труба 50х8 сталь 30ХГСА ГОСТ 8734-75 | 4.54 | 154000 |
| Труба 50х10 сталь 40Х ГОСТ 8732-78 | 3.88 | 128000 |
| Труба 50х12 сталь 30ХГСА ГОСТ 8734-75 | 0,6 | 196000 |
| Труба 50х12 сталь 40Х ГОСТ 8734-75 | 0,88 | 196000 |
| Труба 51х10 сталь 40Х ГОСТ 8732-78 | 3.16 | 128000 |
| Труба 51х12 сталь 30ХГСА ГОСТ 8732-78 | 3,4 | 154000 |
| Труба 51х16 сталь 40Х ГОСТ 8732-78 | 2,1 | 154000 |
| Труба 53х10 сталь 30ХГСА ГОСТ 8734-75 | 2.1 | 154000 |
| Труба 54х5 сталь 40Х ГОСТ 8732-78 | 3.48 | 128000 |
| Труба 54х8 сталь 40Х ГОСТ 8732-78 | 3.88 | 128000 |
| Труба 54х10 сталь 40Х ГОСТ 8732-78 | 3.72 | 128000 |
| Труба 54х12 сталь 30ХГСА ГОСТ 8734-75 | 1.11 | 198000 |
| Труба 54х12 сталь 40Х ГОСТ 8734-75 | 1.22 | 168000 |
| Труба 56х8 сталь 40Х ГОСТ 8732-78 | 5.7 | 122000 |
| Труба 57х6 сталь 30ХГСА ГОСТ 8732-78 | 6,4 | 99000 |
| Труба 57х7 сталь 40Х ГОСТ 8732-78 | 6,1 | 138000 |
| Труба 57х8 сталь 40Х ГОСТ 8732-78 | 3,820 | 99000 |
| Труба 57х10 сталь 40Х ГОСТ 8732-78 | 5,825 | 99000 |
| Труба 57х12 сталь 30ХГСА ГОСТ 8732-78 | 4.45 | 99000 |
| Труба 57х13,5 сталь 30ХГСА ГОСТ 8732-78 | 3 | 112000 |
| Труба 60х5 сталь 40Х ГОСТ 8732-78 | 5.04 | 99000 |
| Труба 60х10 сталь 40Х ГОСТ 8732-78 | 9. 32 | 99000 |
| Труба 60х10 сталь 30ХГСА ГОСТ 8732-78 | 2.08 | 99000 |
| Труба 60х14 сталь 40Х ГОСТ 8732-78 | 4.89 | 99000 |
| Труба 63,5х4,5 сталь 30ХГСА ГОСТ 8732-78 | 5.49 | 99000 |
| Труба 63,5х8 сталь 40Х ГОСТ 8732-78 | 4.5 | 99000 |
| Труба 63,5х14 сталь 30ХГСА ГОСТ 8732-78 | 4.28 | 99000 |
| Труба 64х8 сталь 40Х ГОСТ 8732-78 | 1.14 | 99000 |
| Труба 68х8 сталь 30ХГСА ГОСТ 8732-78 | 1.81 | 99000 |
| Труба 68х9 сталь 40Х ГОСТ 8732-78 | 1,3 | 99000 |
| Труба 68х14 сталь 40Х ГОСТ 8732-78 | 2.75 | 99000 |
| Труба 68х16 сталь 40Х ГОСТ 8732-78 | 3.95 | 99000 |
| Труба 70х7 сталь 40Х ГОСТ 8732-78 | 2,6 | 112000 |
| Труба 70х10 сталь 30ХГСА ГОСТ 8734-75 | 2.35 | 99000 |
| Труба 70х12 сталь 40Х ГОСТ 8732-78 | 5.79 | 99000 |
| Труба 70х12 сталь 30ХГСА ГОСТ 8732-78 | 6.82 | 99000 |
| Труба 73х5,5 сталь 40Х ГОСТ 8732-78 | 3,92 | 102000 |
| Труба 73х7 сталь 30ХМА ГОСТ 8732-78 | 7.33 | 99000 |
| Труба 73х7 сталь 40Х ГОСТ 8732-78 | 2,9 | 99000 |
| Труба 73х7 сталь 30ХГСА ГОСТ 8732-78 | 3,08 | 99000 |
| Труба 73х9 сталь 40Х ГОСТ 8732-78 | 3.75 | 99000 |
| Труба 73х9 сталь 30ХГСА ГОСТ 8732-78 | 1,9 | 99000 |
| Труба 73х10 сталь 40Х ГОСТ 8732-78 | 4,95 | 99000 |
| Труба 73х11 сталь 40Х ГОСТ 8732-78 | 3.93 | 99000 |
| Труба 73х12 сталь 40Х ГОСТ 8732-78 | 2.59 | 99000 |
| Труба 73х13 сталь 40Х ГОСТ 8732-78 | 1,885 | 99000 |
| Труба 73х14 сталь 40Х ГОСТ 8732-78 | 3,92 | 99000 |
| Труба 73х16 сталь 40Х ГОСТ 8732-78 | 4. 36 | 99000 |
| Труба 73х16 сталь 30ХГСА ГОСТ 8732-78 | 0,9 | 99000 |
| Труба 73х18 сталь 30ХГСА ГОСТ 8732-78 | 3.4 | 99000 |
| Труба 73х18 сталь 40Х ГОСТ 8732-78 | 1,4 | 99000 |
| Труба 76х6 сталь 40Х ГОСТ 8732-78 | 4.94 | 99000 |
| Труба 76х14 сталь 40Х ГОСТ 8732-78 | 2.69 | 99000 |
| Труба 76х15 сталь 30ХГСА ГОСТ 8732-78 | 5.55 | 99000 |
| Труба 76х16 сталь 30ХГСА ГОСТ 8732-78 | 2.42 | 99000 |
| Труба 76х17 сталь 40Х ГОСТ 8732-78 | 3,66 | 99000 |
| Труба 76х18 сталь 40Х ГОСТ 8732-78 | 5.88 | 99000 |
| Труба 80х12 сталь 30ХГСА ГОСТ 8732-78 | 3.96 | 99000 |
| Труба 83х9 сталь 40Х ГОСТ 8732-78 | 4.41 | 99000 |
| Труба 83х12 сталь 40Х ГОСТ 8732-78 | 4.9 | 99000 |
| Труба 83х14 сталь 30ХГСА ГОСТ 8732-78 | 5.09 | 99000 |
| Труба 83х16 сталь 30ХГСА ГОСТ 8732-78 | 1.37 | 99000 |
| Труба 83х16 сталь 40Х ГОСТ 8732-78 | 3,39 | 99000 |
| Труба 83х18 сталь 30ХГСА ГОСТ 8732-78 | 5.07 | 99000 |
| Труба 83х18 сталь 40Х ГОСТ 8732-78 | 2,2 | 99000 |
| Труба 83х19 сталь 30ХГСА ГОСТ 8732-78 | 5.28 | 99000 |
| Труба 89х7 сталь 40Х ГОСТ 8732-78 | 3.43 | 99000 |
| Труба 89х9 сталь 40Х ГОСТ 8732-78 | 1.22 | 99000 |
| Труба 89х9 сталь 30ХГСА ГОСТ 8732-78 | 5.54 | 99000 |
| Труба 89х11 сталь 30ХГСА ГОСТ 8732-78 | 4.62 | 99000 |
| Труба 89х12 сталь 30ХГСА ГОСТ 8732-78 | 5.98 | 99000 |
| Труба 89х12 сталь 40Х ГОСТ 8732-78 | 3.19 | 99000 |
| Труба 89х13 сталь 40Х ГОСТ 8732-78 | 5. 53 | 99000 |
| Труба 89х14 сталь 30ХГСА ГОСТ 8732-78 | 6.97 | 99000 |
| Труба 89х14 сталь 40Х ГОСТ 8732-78 | 4.36 | 99000 |
| Труба 89х16 сталь 40Х ГОСТ 8732-78 | 5.8 | 99000 |
| Труба 89х16 сталь 30ХГСА ГОСТ 8732-78 | 5.53 | 99000 |
| Труба 89х16 сталь 30ХМА ГОСТ 8732-78 | 5.73 | 99000 |
| Труба 89х18 сталь 30ХГСА ГОСТ 8732-78 | 1.82 | 99000 |
| Труба 89х18 сталь 40Х ГОСТ 8732-78 | 3.33 | 99000 |
| Труба 89х20 сталь 30ХГСА ГОСТ 8732-78 | 2.79 | 99000 |
| Труба 89х20 сталь 40Х ГОСТ 8732-78 | 1,9 | 99000 |
| Труба 89х22 сталь 40Х ГОСТ 8732-78 | 6.18 | 99000 |
| Труба 89х24 сталь 40Х ГОСТ 8732-78 | 6.11 | 99000 |
| Труба 93х21 сталь 40Х ГОСТ 8732-78 | 4.23 | 99000 |
| Труба 95х10 сталь 40Х ГОСТ 8732-78 | 3.61 | 99000 |
| Труба 95х12 сталь 40Х ГОСТ 8732-78 | 6.21 | 99000 |
| Труба 95х13 сталь 40Х ГОСТ 8732-78 | 5.03 | 99000 |
| Труба 95х14 сталь 40Х ГОСТ 8732-78 | 4.95 | 99000 |
| Труба 95х16 сталь 30ХГСА ГОСТ 8732-78 | 3,7 | 99000 |
| Труба 95х16 сталь 40Х ГОСТ 8732-78 | 3.43 | 99000 |
| Труба 95х18 сталь 40Х ГОСТ 8732-78 | 3.31 | 99000 |
| Труба 95х20 сталь 40Х ГОСТ 8732-78 | 3.56 | 99000 |
| Труба 95х22 сталь 40Х ГОСТ 8732-78 | 3.09 | 99000 |
| Труба 95х24 сталь 30ХГСА ГОСТ 8732-78 | 4.34 | 99000 |
| Труба 95х24 сталь 40Х ГОСТ 8732-78 | 1,3 | 99000 |
| Труба 102х6.5 сталь 30ХГСА ГОСТ 8732-78 | 2,9 | 99000 |
| Труба 102х7 сталь 30ХГСА ГОСТ 8732-78 | 4,005 | 102000 |
| Труба 102х8 сталь 30ХГСА ГОСТ 8732-78 | 2,1 | 102000 |
| Труба 102х9 сталь 30ХГСА ГОСТ 8732-78 | 1. 31 | 99000 |
| Труба 102х9,5сталь 30ХМА ГОСТ 8732-78 | 0.87 | 99000 |
| Труба 102х14 сталь 40Х ГОСТ 8732-78 | 5.86 | 99000 |
| Труба 102х16 сталь 40Х ГОСТ 8732-78 | 5.84 | 99000 |
| Труба 102х17 сталь 30ХГСА ГОСТ 8732-78 | 0,98 | 99000 |
| Труба 102х18 сталь 40Х ГОСТ 8732-78 | 3.53 | 99000 |
| Труба 102х19 сталь 40Х ГОСТ 8732-78 | 3,0 | 99000 |
| Труба 102х20 сталь 40Х ГОСТ 8732-78 | 5.89 | 99000 |
| Труба 102х20 сталь 30ХГСА ГОСТ 8732-78 | 3.33 | 99000 |
| Труба 102х24 сталь 40Х ГОСТ 8732-78 | 3.14 | 99000 |
| Труба 102х30 сталь 40Х ГОСТ 8732-78 | 2,56 | 105000 |
| Труба 104х22 сталь 40Х ГОСТ 8732-78 | 5.41 | 99000 |
| Труба 108х10 сталь 30ХГСА ГОСТ 8732-78 | 5.42 | 99000 |
| Труба 108х12 сталь 30ХГСА ГОСТ 8732-78 | 4.49 | 99000 |
| Труба 108х14 сталь 40Х ГОСТ 8732-78 | 3.62 | 99000 |
| Труба 108х15 сталь 40Х ГОСТ 8732-78 | 2.76 | 99000 |
| Труба 108х16 сталь 40Х ГОСТ 8732-78 | 4.75 | 99000 |
| Труба 108х16 сталь 30ХГСА ГОСТ 8732-78 | 1.8 | 99000 |
| Труба 108х18 сталь 30ХГСА ГОСТ 8732-78 | 3,8 | 99000 |
| Труба 108х18 сталь 40Х ГОСТ 8732-78 | 0.84 | 99000 |
| Труба 108х20 сталь 40Х ГОСТ 8732-78 | 2.85 | 99000 |
| Труба 108х22 сталь 30ХГСА ГОСТ 8732-78 | 1.36 | 99000 |
| Труба 108х24 сталь 30ХГСА ГОСТ 8732-78 | 1,5 | 99000 |
| Труба 108х25 сталь 40Х ГОСТ 8732-78 | 4.91 | 99000 |
| Труба 108х28 сталь 40Х ГОСТ 8732-78 | 4. 34 | 99000 |
| Труба 108х28 сталь 30ХГСА ГОСТ 8732-78 | 7.43 | 99000 |
| Труба 108х30 сталь 40Х ГОСТ 8732-78 | 5,17 | 105000 |
| Труба 108х30 сталь 30ХГСА ГОСТ 8732-78 | 2,6 | 99000 |
| Труба 114х7,5 сталь 30ХГСА ГОСТ 8732-78 | 4,9 | 105000 |
| Труба 114х14 сталь 40Х ГОСТ 8732-78 | 2.48 | 99000 |
| Труба 114х14 сталь 30ХГСА ГОСТ 8732-78 | 0,4 | 99000 |
| Труба 114х16 сталь 30ХГСА ГОСТ 8732-78 | 0.72 | 99000 |
| Труба 114х16 сталь 40Х ГОСТ 8732-78 | 3.01 | 99000 |
| Труба 114х18 сталь 40Х ГОСТ 8732-78 | 5.52 | 99000 |
| Труба 114х18 сталь 30ХГСА ГОСТ 8732-78 | 1.89 | 99000 |
| Труба 114х20 сталь 40Х ГОСТ 8732-78 | 0.8 | 99000 |
| Труба 114х20 сталь 30ХГСА ГОСТ 8732-78 | 5.77 | 99000 |
| Труба 114х22 сталь 40Х ГОСТ 8732-78 | 4.2 | 99000 |
| Труба 114х22 сталь 30ХГСА ГОСТ 8732-78 | 3.66 | 99000 |
| Труба 114х25 сталь 30ХГСА ГОСТ 8732-78 | 4.37 | 99000 |
| Труба 114х25 сталь 40Х ГОСТ 8732-78 | 3,755 | 105000 |
| Труба 114х28 сталь 40Х ГОСТ 8732-78 | 6 | 99000 |
| Труба 114х28 сталь 30ХГСА ГОСТ 8732-78 | 4.32 | 99000 |
| Труба 114х30 сталь 30ХГСА ГОСТ 8732-78 | 4,872 | 105000 |
| Труба 114х30 сталь 40Х ГОСТ 8732-78 | 2,2 | 105000 |
| Труба 121х6 сталь 30ХГСА ГОСТ 8732-78 | 2,7 | 99000 |
| Труба 121х10 сталь 30ХГСА ГОСТ 8732-78 | 1.28 | 99000 |
| Труба 121х12 сталь 30ХГСА ГОСТ 8732-78 | 2,04 | 99000 |
| Труба 121х12 сталь 40Х ГОСТ 8732-78 | 2. 8 | 99000 |
| Труба 121х16 сталь 40Х ГОСТ 8732-78 | 3.89 | 99000 |
| Труба 121х16 сталь 30ХГСА ГОСТ 8732-78 | 4.23 | 99000 |
| Труба 121х18 сталь 40Х ГОСТ 8732-78 | 3.11 | 99000 |
| Труба 121х18 сталь 30ХГСА ГОСТ 8732-78 | 2.36 | 99000 |
| Труба 121х20 сталь 40Х ГОСТ 8732-78 | 3.13 | 99000 |
| Труба 121х20 сталь 30ХГСА ГОСТ 8732-78 | 1.34 | 99000 |
| Труба 121х22 сталь 30ХГСА ГОСТ 8732-78 | 12 | 99000 |
| Труба 121х22 сталь 40Х ГОСТ 8732-78 | 3.91 | 99000 |
| Труба 121х24 сталь 30ХГСА ГОСТ 8732-78 | 3.16 | 99000 |
| Труба 121х25 сталь 30ХГСА ГОСТ 8732-78 | 0.75 | 99000 |
| Труба 121х25 сталь 40Х ГОСТ 8732-78 | 4.2 | 99000 |
| Труба 121х28 сталь 40Х ГОСТ 8732-78 | 6.1 | 99000 |
| Труба 121х30 сталь 30ХГСА ГОСТ 8732-78 | 2.26 | 99000 |
| Труба 121х30 сталь 40Х ГОСТ 8732-78 | 5,65 | 99000 |
| Труба 121х32 сталь 40Х ГОСТ 8732-78 | 1,3 | 99000 |
| Труба 127х10 сталь 40Х ГОСТ 8732-78 | 1.33 | 99000 |
| Труба 127х12 сталь 30ХГСА ГОСТ 8732-78 | 4,2 | 105000 |
| Труба 127х14 сталь 40Х ГОСТ 8732-78 | 2.99 | 99000 |
| Труба 127х16 сталь 40Х ГОСТ 8732-78 | 5.35 | 99000 |
| Труба 127х17 сталь 40Х ГОСТ 8732-78 | 6.79 | 99000 |
| Труба 127х18 сталь 40Х ГОСТ 8732-78 | 3.14 | 99000 |
| Труба 127х18 сталь 30ХГСА ГОСТ 8732-78 | 5.45 | 99000 |
| Труба 127х20 сталь 30ХГСА ГОСТ 8732-78 | 4.16 | 99000 |
| Труба 127х22 сталь 40Х ГОСТ 8732-78 | 4. 35 | 99000 |
| Труба 127х25 сталь 30ХГСА ГОСТ 8732-78 | 3.48 | 99000 |
| Труба 127х28 сталь 30ХГСА ГОСТ 8732-78 | 4.33 | 99000 |
| Труба 127х28 сталь 40Х ГОСТ 8732-78 | 4.73 | 99000 |
| Труба 127х30 сталь 40Х ГОСТ 8732-78 | 3.78 | 99000 |
| Труба 127х30 сталь 30ХГСА ГОСТ 8732-78 | 4.35 | 99000 |
| Труба 127х35 сталь 40Х ГОСТ 8732-78 | 2,2 | 105000 |
| Труба 133х6 сталь 40Х ГОСТ 8732-78 | 0.29 | 99000 |
| Труба 133х9 сталь 30ХГСА ГОСТ 8732-78 | 4,580 | 105000 |
| Труба 133х12 сталь 30ХГСА ГОСТ 8732-78 | 3,24 | 105000 |
| Труба 133х14 сталь 30ХГСА ГОСТ 8732-78 | 4,4 | 99000 |
| Труба 133х16 сталь 40Х ГОСТ 8732-78 | 3.26 | 99000 |
| Труба 133х18 сталь 40Х ГОСТ 8732-78 | 2.9 | 99000 |
| Труба 133х18 сталь 30ХГСА ГОСТ 8732-78 | 4.25 | 99000 |
| Труба 133х20 сталь 40Х ГОСТ 8732-78 | 4.74 | 99000 |
| Труба 133х20 сталь 30ХГСА ГОСТ 8732-78 | 5.18 | 99000 |
| Труба 133х22 сталь 30ХГСА ГОСТ 8732-78 | 5.16 | 99000 |
| Труба 133х22 сталь 40Х ГОСТ 8732-78 | 2.73 | 99000 |
| Труба 133х25 сталь 40Х ГОСТ 8732-78 | 6.1 | 99000 |
| Труба 133х28 сталь 40Х ГОСТ 8732-78 | 10.59 | 99000 |
| Труба 133х30 сталь 30ХГСА ГОСТ 8732-78 | 2.6 | 99000 |
| Труба 133х32 сталь 40Х ГОСТ 8732-78 | 3.72 | 99000 |
| Труба 133х32 сталь 30ХГСА ГОСТ 8732-78 | 1.9 | 99000 |
| Труба 133х36 сталь 30ХГСА ГОСТ 8732-78 | 0.29 | 99000 |
| Труба 140х7 сталь 30ХГСА ГОСТ 8732-78 | 2,9 | 99000 |
| Труба 140х10 сталь 40Х ГОСТ 8732-78 | 2,6 | 99000 |
| Труба 140х14 сталь 30ХГСА ГОСТ 8732-78 | 5. 85 | 99000 |
| Труба 140х16 сталь 30ХГСА ГОСТ 8732-78 | 10.28 | 99000 |
| Труба 140х17 сталь 40Х ГОСТ 8732-78 | 1,359 | 99000 |
| Труба 140х20 сталь 30ХГСА ГОСТ 8732-78 | 4,8 | 105000 |
| Труба 140х22 сталь 40Х ГОСТ 8732-78 | 3.39 | 99000 |
| Труба 140х25 сталь 30ХГСА ГОСТ 8732-78 | 2.25 | 99000 |
| Труба 140х25 сталь 40Х ГОСТ 8732-78 | 2.79 | 99000 |
| Труба 140х28 сталь 40Х ГОСТ 8732-78 | 3,8 | 99000 |
| Труба 140х30 сталь 30ХГСА ГОСТ 8732-78 | 1.25 | 99000 |
| Труба 140х32 сталь 40Х ГОСТ 8732-78 | 2,7 | 99000 |
| Труба 140х36 сталь 40Х ГОСТ 8732-78 | 0.52 | 99000 |
| Труба 140х37 сталь 30ХГСА ГОСТ 8732-78 | 2.92 | 99000 |
| Труба 146х12 сталь 40Х ГОСТ 8732-78 | 2.31 | 99000 |
| Труба 146х14 сталь 30ХГСА ГОСТ 8732-78 | 2.7 | 99000 |
| Труба 146х16 сталь 40Х ГОСТ 8732-78 | 3.25 | 99000 |
| Труба 146х22 сталь 40Х ГОСТ 8732-78 | 4.77 | 99000 |
| Труба 146х25 сталь 40Х ГОСТ 8732-78 | 3.68 | 99000 |
| Труба 146х28 сталь 40Х ГОСТ 8732-78 | 2.31 | 99000 |
| Труба 146х36 сталь 40Х ГОСТ 8732-78 | 3.09 | 99000 |
| Труба 146х36 сталь 40Х ГОСТ 8732-78 | 1.8 | 99000 |
| Труба 146х38 сталь 40Х ГОСТ 8732-78 | 4 | 105000 |
| Труба 152х13 сталь 40Х ГОСТ 8732-78 | 3.48 | 99000 |
| Труба 152х14 сталь 40Х ГОСТ 8732-78 | 2.77 | 99000 |
| Труба 152х16 сталь 40Х ГОСТ 8732-78 | 4.17 | 99000 |
| Труба 152х16 сталь 30ХГСА ГОСТ 8732-78 | 2. 63 | 99000 |
| Труба 152х20 сталь 40Х ГОСТ 8732-78 | 3.29 | 99000 |
| Труба 152х22 сталь 30ХГСА ГОСТ 8732-78 | 3.13 | 99000 |
| Труба 152х25 сталь 30ХГСА ГОСТ 8732-78 | 3.97 | 99000 |
| Труба 152х32 сталь 40Х ГОСТ 8732-78 | 3.83 | 99000 |
| Труба 152х34 сталь 40Х ГОСТ 8732-78 | 4.34 | 99000 |
| Труба 152х34 сталь 30ХГСА ГОСТ 8732-78 | 1.88 | 99000 |
| Труба 152х36 сталь 40Х ГОСТ 8732-78 | 9,3 | 99000 |
| Труба 152х40 сталь 30ХГСА ГОСТ 8732-78 | 1.81 | 99000 |
| Труба 159х5 сталь 30ХГСА ГОСТ 8732-78 | 3.6 | 99000 |
| Труба 159х10 сталь 40Х ГОСТ 8732-78 | 3.57 | 99000 |
| Труба 159х10 сталь 30ХГСА ГОСТ 8732-78 | 2.49 | 99000 |
| Труба 159х16 сталь 30ХГСА ГОСТ 8732-78 | 3 | 108000 |
| Труба 159х16 сталь 40Х ГОСТ 8732-78 | 2 | 108000 |
| Труба 159х18 сталь 30ХГСА ГОСТ 8732-78 | 1,9 | 108000 |
| Труба 159х20 сталь 30ХГСА ГОСТ 8732-78 | 5.45 | 99000 |
| Труба 159х20 сталь 40Х ГОСТ 8732-78 | 2,4 | 99000 |
| Труба 159х25 сталь 40Х ГОСТ 8732-78 | 3.88 | 99000 |
| Труба 159х25 сталь 30ХГСА ГОСТ 8732-78 | 6.92 | 99000 |
| Труба 159х28 сталь 30ХГСА ГОСТ 8732-78 | 6.93 | 99000 |
| Труба 159х30 сталь 40Х ГОСТ 8732-78 | 3.6 | 99000 |
| Труба 159х32 сталь 40Х ГОСТ 8732-78 | 1.21 | 99000 |
| Труба 159х36 сталь 40Х ГОСТ 8732-78 | 2.19 | 99000 |
| Труба 159х36 сталь 30ХГСА ГОСТ 8732-78 | 2.95 | 99000 |
| Труба 163х20 сталь 40Х ГОСТ 8732-78 | 1. 59 | 99000 |
| Труба 168х10 сталь 40Х ГОСТ 8732-78 | 2.26 | 99000 |
| Труба 168х14 сталь 30ХГСА ГОСТ 8732-78 | 4,7 | 105000 |
| Труба 168х16 сталь 40Х ГОСТ 8732-78 | 3.42 | 99000 |
| Труба 168х17 сталь 40Х ГОСТ 8732-78 | 4,796 | 99000 |
| Труба 168х18 сталь 30ХГСА ГОСТ 8732-78 | 4.74 | 99000 |
| Труба 168х18 сталь 40Х ГОСТ 8732-78 | 0.88 | 99000 |
| Труба 168х20 сталь 30ХГСА ГОСТ 8732-78 | 5.15 | 99000 |
| Труба 168х22 сталь 40Х ГОСТ 8732-78 | 4.91 | 99000 |
| Труба 168х25 сталь 40Х ГОСТ 8732-78 | 3.04 | 99000 |
| Труба 168х25 сталь 30ХГСА ГОСТ 8732-78 | 3.71 | 99000 |
| Труба 168х32 сталь 40Х ГОСТ 8732-78 | 4.45 | 99000 |
| Труба 168х35 сталь 40Х ГОСТ 8732-78 | 4.77 | 99000 |
| Труба 168х36 сталь 40Х ГОСТ 8732-78 | 5.04 | 99000 |
| Труба 168х36 сталь 30ХГСА ГОСТ 8732-78 | 1.31 | 99000 |
| Труба 168х40 сталь 30ХГСА ГОСТ 8732-78 | 1.28 | 99000 |
| Труба 168х40 сталь 40Х ГОСТ 8732-78 | 3.95 | 99000 |
| Труба 168х44 сталь 40Х ГОСТ 8732-78 | 0.6 | 99000 |
| Труба 168х45 сталь 30ХГСА ГОСТ 8732-78 | 2.87 | 99000 |
| Труба 170х25 сталь 40Х ГОСТ 8732-78 | 6,2 | 99000 |
| Труба 172х22 сталь 40Х ГОСТ 8732-78 | 7.57 | 99000 |
| Труба 172х25 сталь 40Х ГОСТ 8732-78 | 2,1 | 99000 |
| Труба 180х10 сталь 40Х ГОСТ 8732-78 | 4.4 | 99000 |
| Труба 180х16 сталь 40Х ГОСТ 8732-78 | 4 | 99000 |
| Труба 180х16 сталь 30ХГСА ГОСТ 8732-78 | 0. 82 | 99000 |
| Труба 180х18 сталь 40Х ГОСТ 8732-78 | 2.29 | 99000 |
| Труба 180х18 сталь 30ХГСА ГОСТ 8732-78 | 1.88 | 99000 |
| Труба 180х20 сталь 30ХГСА ГОСТ 8732-78 | 1.42 | 99000 |
| Труба 180х20 сталь 40Х ГОСТ 8732-78 | 1.96 | 99000 |
| Труба 180х25 сталь 40Х ГОСТ 8732-78 | 8.5 | 99000 |
| Труба 180х26 сталь 40Х ГОСТ 8732-78 | 3.48 | 99000 |
| Труба 180х28 сталь 40Х ГОСТ 8732-78 | 5.3 | 99000 |
| Труба 180х30 сталь 40Х ГОСТ 8732-78 | 3,9 | 99000 |
| Труба 180х34 сталь 30ХГСА ГОСТ 8732-78 | 6.12 | 99000 |
| Труба 180х36 сталь 40Х ГОСТ 8732-78 | 5.77 | 99000 |
| Труба 180х40 сталь 30ХГСА ГОСТ 8732-78 | 4.45 | 99000 |
| Труба 180х45 сталь 30ХГСА ГОСТ 8732-78 | 1.91 | 99000 |
| Труба 185х30 сталь 40Х ГОСТ 8732-78 | 9,6 | 99000 |
| Труба 194х12 сталь 30ХГСА ГОСТ 8732-78 | 0.94 | 99000 |
| Труба 194х14 сталь 40Х ГОСТ 8732-78 | 2,390 | 99000 |
| Труба 194х16 сталь 30ХГСА ГОСТ 8732-78 | 8.06 | 99000 |
| Труба 194х18 сталь 30ХГСА ГОСТ 8732-78 | 0.37 | 99000 |
| Труба 194х20 сталь 30ХГСА ГОСТ 8732-78 | 4.95 | 99000 |
| Труба 194х20 сталь 40Х ГОСТ 8732-78 | 5.29 | 99000 |
| Труба 194х22 сталь 30ХГСА ГОСТ 8732-78 | 2.54 | 99000 |
| Труба 194х25 сталь 30ХГСА ГОСТ 8732-78 | 2.31 | 99000 |
| Труба 194х25 сталь 40Х ГОСТ 8732-78 | 2,4 | 99000 |
| Труба 194х32 сталь 30ХГСА ГОСТ 8732-78 | 5.06 | 99000 |
| Труба 194х36 сталь 30ХГСА ГОСТ 8732-78 | 2. 84 | 99000 |
| Труба 194х36 сталь 40Х ГОСТ 8732-78 | 4.88 | 99000 |
| Труба 194х45 сталь 30ХГСА ГОСТ 8732-78 | 3,1 | 108000 |
| Труба 194х50 сталь 30ХГСА ГОСТ 8732-78 | 7,2 | 128000 |
| Труба 196х24 сталь 30Х ГОСТ 8732-78 | 4,4 | 99000 |
| Труба 198х24 сталь 30Х ГОСТ 8732-78 | 3,9 | 99000 |
| Труба 203х12 сталь 30ХГСА ГОСТ 8732-78 | 6,32 | 108000 |
| Труба 203х20 сталь 30ХГСА ГОСТ 8732-78 | 7 | 108000 |
| Труба 203х22 сталь 40Х ГОСТ 8732-78 | 4.57 | 99000 |
| Труба 203х22 сталь 30ХГСА ГОСТ 8732-78 | 1.56 | 99000 |
| Труба 203х25 сталь 40Х ГОСТ 8732-78 | 2.79 | 99000 |
| Труба 203х26 сталь 40Х ГОСТ 8732-78 | 4,520 | 108000 |
| Труба 203х28 сталь 40Х ГОСТ 8732-78 | 2,2 | 99000 |
| Труба 203х30 сталь 30ХГСА ГОСТ 8732-78 | 2.01 | 99000 |
| Труба 203х32 сталь 40Х ГОСТ 8732-78 | 3.29 | 99000 |
| Труба 203х36 сталь 40Х ГОСТ 8732-78 | 3.7 | 99000 |
| Труба 203х36 сталь 30ХГСА ГОСТ 8732-78 | 1.68 | 99000 |
| Труба 203х38 сталь 40Х ГОСТ 8732-78 | 4.02 | 99000 |
| Труба 203х40 сталь 40Х ГОСТ 8732-78 | 1.43 | 99000 |
| Труба 203х45 сталь 40Х ГОСТ 8732-78 | 3.01 | 99000 |
| Труба 203х50 сталь 30ХГСА ГОСТ 8732-78 | 5.03 | 99000 |
| Труба 212х50 сталь 40Х ГОСТ 8732-78 | 3.22 | 99000 |
| Труба 219х7 сталь 30ХГСА ГОСТ 8732-78 | 4,769 | 108000 |
| Труба 219х18 сталь 30ХГСА ГОСТ 8732-78 | 4.35 | 99000 |
| Труба 219х22 сталь 30ХГСА ГОСТ 8732-78 | 7. 57 | 99000 |
| Труба 219х25 сталь 40Х ГОСТ 8732-78 | 3.24 | 99000 |
| Труба 219х30 сталь 40Х ГОСТ 8732-78 | 3.23 | 99000 |
| Труба 219х36 сталь 30ХГСА ГОСТ 8732-78 | 3.22 | 99000 |
| Труба 219х40 сталь 30ХГСА ГОСТ 8732-78 | 7.06 | 99000 |
| Труба 219х45 сталь 30ХГСА ГОСТ 8732-78 | 3.1 | 99000 |
| Труба 219х45 сталь 40Х ГОСТ 8732-78 | 5.66 | 99000 |
| Труба 219х50 сталь 40Х ГОСТ 8732-78 | 4.22 | 99000 |
| Труба 219х50 сталь 30ХГСА ГОСТ 8732-78 | 8.29 | 99000 |
| Труба 223х28 сталь 30ХГСА ГОСТ 8732-78 | 4,8 | 169000 |
| Труба 223х36 сталь 30ХГСА ГОСТ 8732-78 | 7 | 169000 |
| Труба 230х25 сталь 30ХГСА ГОСТ 8732-78 | 5,730 | 158000 |
| Труба 230х30 сталь 30ХГСА ГОСТ 8732-78 | 4,3 | 158000 |
| Труба 230х36 сталь 30ХГСА ГОСТ 8732-78 | 4,85 | 158000 |
| Труба 230х40 сталь 30ХГСА ГОСТ 8732-78 | 3,83 | 158000 |
| Труба 230х50 сталь 30ХГСА ГОСТ 8732-78 | 5 | 158000 |
| Труба 245х12 сталь 30ХГСА ГОСТ 8732-78 | 6.38 | 129000 |
| Труба 245х14 сталь 30ХГСА ГОСТ 8732-78 | 4.6 | 129000 |
| Труба 245х16 сталь 40Х ГОСТ 8732-78 | 11.04 | 129000 |
| Труба 245х18 сталь 30ХГСА ГОСТ 8732-78 | 3,9 | 108000 |
| Труба 245х20 сталь 40Х ГОСТ 8732-78 | 4,3 | 168000 |
| Труба 245х25 сталь 30ХГСА ГОСТ 8732-78 | 1.56 | 129000 |
| Труба 245х25 сталь 30ХГСА ТУ 14-3-675-78 | 1.61 | 129000 |
| Труба 245х28 сталь 30ХГСА ГОСТ 8732-78 | 5.71 | 129000 |
| Труба 245х30 сталь 30ХГСА ТУ 14-3Р-46-2001 | 0. 59 | 169000 |
| Труба 245х32 сталь 30ХГСА ГОСТ 8732-78 | 6.52 | 142000 |
| Труба 245х35 сталь 30ХГСА ГОСТ 8732-78 | 7.59 | 142000 |
| Труба 245х36 сталь 30ХГСА ТУ 14-3Р-46-2001 | 6.1 | 142000 |
| Труба 245х38 сталь 30ХГСА ТУ 14-3-675-78 | 1.04 | 142000 |
| Труба 245х40 сталь 30ХГСА ГОСТ 8732-78 | 3.85 | 142000 |
| Труба 245х45 сталь 30ХГСА ГОСТ 8732-78 | 2.47 | 142000 |
| Труба 245х50 сталь 30ХГСА ГОСТ 8732-78 | 2.36 | 142000 |
| Труба 245х60 сталь 40Х ГОСТ 8732-78 | 4,47 | 209000 |
| Труба 250х15 сталь 30ХГСА ГОСТ 8732-78 | 5 | 165000 |
| Труба 273х12 сталь 30ХГСА ГОСТ 8732-78 | 3,13 | 166000 |
| Труба 273х60 сталь 30ХГСА ГОСТ 8732-78 | 11,2 | 199000 |
| Труба 288х30 сталь 40Х ГОСТ 8732-78 | 1.93 | 142000 |
| Труба 273х13 сталь 30ХМА ГОСТ 8732-78 | 6.13 | 142000 |
| Труба 273х14 сталь 30ХМА ГОСТ 8732-78 | 9.53 | 142000 |
| Труба 273х17 сталь 30ХМА ТУ 14-3-675-78 | 4.98 | 142000 |
| Труба 273х18 сталь 30ХМА ТУ 14-3-675-78 | 3.88 | 142000 |
| Труба 273х20 сталь 30ХГСА ГОСТ 8732-78 | 4.72 | 142000 |
| Труба 273х25 сталь 30ХГСА ГОСТ 8732-78 | 6.73 | 142000 |
| Труба 273х28 сталь 30ХГСА ГОСТ 8732-78 | 4.71 | 142000 |
| Труба 273х30 сталь 30ХГСА ГОСТ 8732-78 | 4.68 | 164000 |
| Труба 273х32 сталь 30ХГСА ГОСТ 8732-78 | 4.3 | 164000 |
| Труба 273х36 сталь 30ХГСА ГОСТ 8732-78 | 12.41 | 164000 |
| Труба 273х40 сталь 30ХГСА ГОСТ 8732-78 | 5. 85 | 164000 |
| Труба 273х50 сталь 30ХГСА ГОСТ 8732-78 | 8.79 | 164000 |
| Труба 299х20 сталь 30ХГСА ГОСТ 8732-78 | 2,6 | 138000 |
| Труба 299х25 сталь 30ХГСА ГОСТ 8732-78 | 4.04 | 164000 |
| Труба 299х32 сталь 30ХГСА ГОСТ 8732-78 | 4.03 | 164000 |
| Труба 299х36 сталь 30ХГСА ГОСТ 8732-78 | 3.68 | 164000 |
| Труба 299х45 сталь 30ХГСА ГОСТ 8732-78 | 1.63 | 164000 |
| Труба 299х45 сталь 30ХГСА ТУ 14-3Р-46-2001 | 2.56 | 164000 |
| Труба 299х50 сталь 30ХГСА ГОСТ 8732-78 | 3.97 | 164000 |
| Труба 299х55 сталь 30ХГСА ГОСТ 8732-78 | 2.51 | 164000 |
| Труба 299х60 сталь 30ХГСА ГОСТ 8732-78 | 7.86 | 166000 |
| Труба 299х60 сталь 30ХГСА ТУ 14-3Р-46-2001 | 3.5 | 166000 |
| Труба 325х20 сталь 30ХГСА ГОСТ 8732-78 | 4.43 | 166000 |
| Труба 325х24 сталь 30ХГСА ГОСТ 8732-78 | 4.03 | 166000 |
| Труба 325х25 сталь 30ХГСА ГОСТ 8732-78 | 2.55 | 166000 |
| Труба 325х26 сталь 30ХГСА ГОСТ 8732-78 | 7.76 | 166000 |
| Труба 325х28 сталь 30ХГСА ГОСТ 8732-78 | 2.3 | 166000 |
| Труба 325х32 сталь 30ХГСА ГОСТ 8732-78 | 3.33 | 166000 |
| Труба 325х36 сталь 30ХГСА ГОСТ 8732-78 | 2.19 | 166000 |
| Труба 325х40 сталь 30ХГСА ГОСТ 8732-78 | 6.36 | 166000 |
| Труба 325х45 сталь 30ХГСА ГОСТ 8732-78 | 5.89 | 166000 |
| Труба 325х45 сталь 30ХГСА ТУ 14-3Р-46-2001 | 0.45 | 166000 |
| Труба 325х56 сталь 30ХГСА ГОСТ 8732-78 | 2.02 | 166000 |
| Труба 325х56 сталь 40Х ГОСТ 8732-78 | 5 | 168000 |
| Труба 325х60 сталь 30ХГСА ТУ 14-3Р-46-2001 | 12. 22 | 166000 |
| Труба 325х70 сталь 30ХГСА ГОСТ 8732-78 | 7.27 | 166000 |
| Труба 330х20 сталь 30ХГСА ГОСТ 8732-78 | 3,5 | 166000 |
| Труба 351х20 сталь 30ХГСА ГОСТ 8732-78 | 4.63 | 166000 |
| Труба 351х25 сталь 30ХГСА ГОСТ 8732-78 | 0.79 | 166000 |
| Труба 351х25 сталь 40Х ГОСТ 8732-78 | 0.91 | 166000 |
| Труба 351х30 сталь 40Х ГОСТ 8732-78 | 3.35 | 166000 |
| Труба 351х30 сталь 30ХГСА ГОСТ 8732-78 | 4.74 | 166000 |
| Труба 351х36 сталь 30ХГСА ГОСТ 8732-78 | 0.54 | 172000 |
| Труба 351х40 сталь 30ХГСА ГОСТ 8732-78 | 4.91 | 172000 |
| Труба 351х45 сталь 30ХГСА ГОСТ 8732-78 | 2.83 | 172000 |
| Труба 351х70 сталь 30ХГСА ГОСТ 8732-78 | 8.94 | 172000 |
| Труба 356х20 сталь 30ХГСА ГОСТ 8732-78 | 4,244 | 158000 |
| Труба 356х30 сталь 30ХГСА ГОСТ 8732-78 | 3.83 | 172000 |
| Труба 356х50 сталь 30ХГСА ГОСТ 8732-78 | 7 | 201000 |
| Труба 377х11 сталь 40Х ГОСТ 8732-78 | 0.37 | 172000 |
| Труба 377х22 сталь 40Х ГОСТ 8732-78 | 3.58 | 172000 |
| Труба 377х25 сталь 30ХГСА ГОСТ 8732-78 | 4.79 | 172000 |
| Труба 377х32 сталь 30ХГСА ГОСТ 8732-78 | 8.18 | 172000 |
| Труба 377х36 сталь 30ХГСА ГОСТ 8732-78 | 3.56 | 172000 |
| Труба 377х40 сталь 30ХГСА ГОСТ 8732-78 | 5.93 | 172000 |
| Труба 377х50 сталь 30ХГСА ГОСТ 8732-78 | 8.21 | 172000 |
| Труба 377х60 сталь 30ХГСА ГОСТ 8732-78 | 5.56 | 172000 |
| Труба 402х25 сталь 40Х ГОСТ 8732-78 | 8,469 | 201000 |
| Труба 402х30 сталь 30ХГСА ГОСТ 8732-78 | 3. 7 | 172000 |
| Труба 402х56 сталь 30ХГСА ГОСТ 8732-78 | 3.5 | 172000 |
| Труба 402х63 сталь 30ХГСА ГОСТ 8732-78 | 2,681 | 209000 |
| Труба 402х75 сталь 40Х ГОСТ 8732-78 | 13,480 | 209000 |
| Труба 426х25 сталь 40Х ГОСТ 8732-78 | 8,047 | 201000 |
| Труба 426х32 сталь 30ХГСА ГОСТ 8732-78 | 4.54 | 172000 |
| Труба 426х36 сталь 30ХГСА ГОСТ 8732-78 | 4.85 | 172000 |
| Труба 426х36 сталь 40Х ГОСТ 8732-78 | 5 | 176000 |
| Труба 426х38 сталь 40Х ГОСТ 8732-78 | 3.3 | 172000 |
| Труба 426х45 сталь 30ХГСА ГОСТ 8732-78 | 6.85 | 172000 |
| Труба 426х50 сталь 30ХГСА ГОСТ 8732-78 | 6.79 | 172000 |
| Труба 450х28 сталь 30ХГСА ГОСТ 8732-78 | 2.9 | 240000 |
| Труба 450х63 сталь 30ХГСА ГОСТ 8732-78 | 9,002 | 259000 |
| Труба 457х24 сталь 40Х ГОСТ 8732-78 | 1.24 | 240000 |
| Труба 457х85 сталь 30ХГСА ГОСТ 8732-78 | 3.36 | 240000 |
| Труба 465х16 сталь 40Х ГОСТ 8732-78 | 3.19 | 240000 |
| Труба 465х25 сталь 40Х ГОСТ 8732-78 | 1.96 | 240000 |
| Труба 465х27 сталь 40Х ГОСТ 8732-78 | 3.23 | 240000 |
| Труба 465х30 сталь 40Х ГОСТ 8732-78 | 2.02 | 240000 |
| Труба 465х65 сталь 30ХГСА ГОСТ 8732-78 | 3.25 | 240000 |
| Труба 480х28 сталь 40Х ГОСТ 8732-78 | 3.06 | 240000 |
| Труба 485х32 сталь 30ХГСА ГОСТ 8732-78 | 1.8 | 240000 |
| Труба 508х50 сталь 30ХГСА ГОСТ 8732-78 | 3.91 | 240000 |
| Труба 530х25 сталь 40Х ГОСТ 8732-78 | 3.64 | 240000 |
| Труба 530х60сталь 30ХГСА ГОСТ 8732-78 | 1. 19 | 240000 |
| Труба 550х45 сталь 30ХГСА ГОСТ 8732-78 | 20 | 284000 |
| Труба 565х65 сталь 40Х ГОСТ 8732-78 | 2.56 | 240000 |
Сталь 30ХГСА / Auremo
Описание
Сталь 30ХГСА
Сталь 30ХГСА: марка сталей и сплавов. Ниже представлена систематизированная информация о назначении, химическом составе, видах материалов, заменителях, температуре критических точек, физико-механических, технологических и литейных свойствах марки – Сталь 30ХГСА.
Общие сведения о стали 30ХГСА
| Замещающая марка |
| Стали: 40ХФА, 35ХМ, 40ХМ, 25ХГСА, 35ХГСА. |
| Вид поставки |
| Лист 30хгса, труба 30хгса, круг 30хгса, проволока 30хгса, шестигранник 30хгса, сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 259071, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Пруток калиброванный ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 1051-73. Пруток шлифованный и пруток серебряный ГОСТ 14955-77. Лист толстый ГОСТ 11269-76. Лист тонкий ГОСТ 11268-76. Полоса ГОСТ 103-76. Поковки и поковки ГОСТ 1133-71, ГОСТ 8479-70.Трубы ГОСТ 8731-87, ГОСТ 8732-78, ГОСТ 8733-87, ГОСТ 8734-75, ГОСТ 21729-76, ГОСТ 13663-68, ГОСТ 9567-75. |
| Приложение |
| Различные модернизируемые детали: валы, оси, шестерни, фланцы, кожухи, лопатки компрессора, работающие при температурах до 200 ° C, рычаги, толкатели, ответственные сварные конструкции, работающие при переменных нагрузках, крепежные детали, работающие при низких температурах. |
Химический состав стали 30ХГСА
| Химический элемент | % |
| Кремний (Si) | 0.90−1.20 |
| Марганец (Mn) | 0,80−1,10 |
| Медь (Cu), не более | 0,30 |
| Никель (Ni), не более | 0,30 |
| Сера (S), не более | 0,025 |
| Углерод (C) | 0,28−0,34 |
| Фосфор (P), не более | 0,025 |
| Хром (Cr) | 0,80−1,10 |
Механические свойства стали 30ХГСА
| Термическая обработка, состояние при поставке | Сечение, мм | σ 0. 2 , МПа | σ B , МПа | δ 5 ,% | ψ,% | KCU, Дж / м 2 | HB | HRC e | ||||||
| Бар. Закалка 880 ° С, масло Откачка 540 ° С, вода или масло. | ||||||||||||||
| 25 | 830 | 1080 | десять | 45 | 49 | |||||||||
| Поковки. Закалка. Отпуск. | ||||||||||||||
| КП 490 | <100 | 490 | 655 | шестнадцать | 45 | 59 | 212−248 | |||||||
| КП 490 | 100−300 | 490 | 655 | тринадцать | 40 | 54 | 212−248 | |||||||
| КП 540 | <100 | 540 | 685 | пятнадцать | 45 | 59 | 223−262 | |||||||
| КП 590 | <100 | 590 | 735 | четырнадцать | 45 | 59 | 235−277 | |||||||
| КП 590 | 100−300 | 590 | 735 | тринадцать | 40 | 49 | 235−277 | |||||||
| КП 640 | <100 | 640 | 785 | тринадцать | 42 | 59 | 248−293 | |||||||
| КП 675 | <100 | 675 | 835 | тринадцать | 42 | 59 | 262-311 | |||||||
| Закалка 860-880 ° С, масло.Отпуск 200-250 ° С, воздух. | ||||||||||||||
| тридцать | 1270 | 1470 | 7 | 40 | 43-51 | |||||||||
| Закалка 860-880 ° С, масло. Отпуск 540-560 ° С, вода или масло. | ||||||||||||||
| 60 | 690 | 880 | девять | 45 | 59 | 225 | ||||||||
Механические свойства при повышенных температурах
| испытание t, ° С | σ 0. 2 , МПа | σ B , МПа | δ 5 ,% | ψ,% | KCU, Дж / м 2 | |||||||||
| Бар. Закалка 880 ° С, масло. Отпуск 560 ° С. | ||||||||||||||
| 300 | 820 | 980 | одиннадцать | 50 | 127 | |||||||||
| 400 | 780 | 900 | шестнадцать | 69 | 98 | |||||||||
| 500 | 640 | 690 | 21 | 84 | 78 | |||||||||
| 550 | 490 | 540 | 27 | 84 | 64 | |||||||||
| Образец диаметром 5 мм, длиной 25 мм, прокат.Скорость деформации 2 мм / мин. Скорость деформации 0,0013 1 / с | ||||||||||||||
| 700 | 175 | 59 | 51 | |||||||||||
| 800 | 85 | 62 | 75 | |||||||||||
| 900 | 53 | 84 | 90 | |||||||||||
| 1000 | 37 | 71 | 90 | |||||||||||
| 1100 | 21 | 59 | 90 | |||||||||||
| 1200 | десять | 85 | 90 | |||||||||||
Механические свойства в зависимости от температуры отпуска
| отпуск t, ° С | σ 0.2 , МПа | σ B , МПа | δ 5 ,% | ψ,% | KCU, Дж / м 2 | HB | ||||||||
| Диаметр 20-70 мм, закалка 880 ° С, масло. После закалки охлаждение в воде. | ||||||||||||||
| 200 | 1570 | 1700 | одиннадцать | 44 | 88 | 487 | ||||||||
| 300 | 1520 | 1630 | одиннадцать | 54 | 69 | 470 | ||||||||
| 400 | 1320 | 1420 | 12 | 56 | 49 | 412 | ||||||||
| 500 | 1140 | 1220 | пятнадцать | 56 | 78 | 362 | ||||||||
| 600 | 940 | 1040 | 19 | 62 | 137 | 300 | ||||||||
Механические свойства в зависимости от сечения
| Сечение, мм | σ 0. 2 , МПа | σ B , МПа | δ 5 ,% | ψ,% | KCU, Дж / м 2 | |||||||||
| Закалка 880 ° С, масло. Отпуск 600 ° С, вода. | ||||||||||||||
| тридцать | 880 | 1000 | 12 | 50 | 69 | |||||||||
| 50 | 760 | 880 | 12 | 50 | 69 | |||||||||
| 80 | 740 | 860 | четырнадцать | 50 | 78 | |||||||||
| 120 | 670 | 820 | четырнадцать | 50 | 78 | |||||||||
| 160 | 590 | 740 | четырнадцать | 50 | 78 | |||||||||
| 200 | 530 | 720 | четырнадцать | 45 | 59 | |||||||||
| 240 | 490 | 710 | четырнадцать | 45 | 59 | |||||||||
Технологические свойства стали 30ХГСА
| Температура ковки |
| Начало 1240, конец 800.Сечения до 50 мм охлаждаются в штабелях на воздухе, 51-100 мм – в ящиках. |
| Свариваемость |
| Ограниченно свариваемые. Методы сварки: РДС, АДС под флюсом и в защитных газах, АрДС, ЭШС. Рекомендуется нагрев и последующая термообработка, КТС без ограничений. |
| Обрабатываемость резанием |
| В горячекатаном состоянии при НВ 207-217 и σ В = 710 МПа К υ тв.спл. = 0,85, К υ б.ул. = 0,75. |
| Тенденция к высвобождению |
| наклонная |
| Чувствительность к флоку |
| чувствительная |
Температура критических точек стали 30HGSA
| Критическая точка | ° С |
| Ас1 | 760 |
| Ac3 | 830 |
| Ar3 | 705 |
| Ar1 | 670 |
| млн | 352 |
Ударная вязкость стали 30ХГСА
Ударная вязкость, KCU, Дж / см 2
| Состояние поставки, термообработка | +20 | -20 | -40 | -60 | -80 |
Закалка 880 С, масло. Отпуск 580-600 С. bw = 1000 МПа. | 69 | 55 | 41 | 35 | 23 |
Предел выносливости стали 30ХГСА
| σ -1 , МПа | τ -1 , МПа | n | σ B , МПа | Термическая обработка, состояние стали |
| 490 | 1666 | 1E + 7 | 1670 | |
| 372 | 882 | 1E + 7 | 880 | |
| 470 | 1E + 6 | 1080 | ||
| 696 | Закалка 870 C.Закалка 200 C | |||
| 637 | Закалка 870 C. Закалка 400 C |
Прокаливаемость стали 30ХГСА
Твердость HRCэ.
| Расстояние от торца, мм / HRC e | |||||||||||
| 1,5 | 3 | 4,5 | 6 | девять | 12 | пятнадцать | восемнадцать | 21 | 24 | ||
| 50.5−55 | 49−54 | 47,5−53 | 46-52,5 | 41,5–52 | 38-51 | 36-48,5 | 35,5–46,5 | 33-44,5 | 30-43 | ||
| Количество мартенсита,% | Crit. Диам. в воде, мм | Crit. Диам. в масле, мм | Крит. твердость, HRCэ |
| 50 | 60-91 | 34-60 | 38-43 |
| 90 | 40-68 | 18-40 | 43-48 |
Физические свойства стали 30ХГСА
| Температура испытания, ° С | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| Нормальный модуль упругости, E, ГПа | 215 | 211 | 203 | 196 | 184 | 173 | 164 | 143 | 125 | |
| Плотность стали, pn, кг / м 3 | 7850 | 7830 | 7800 | 7760 | 7730 | 7700 | 7670 | |||
| Коэффициент теплопроводности Вт / (м ° С) | 38 | 38 | 37 | 37 | 36 | 34 | 33 | 31 | тридцать | |
Уд. электрическое сопротивление (p, ном. м) | 210 | |||||||||
| Температура испытания, ° С | 20−100 | 20−200 | 20−300 | 20-400 | 20−500 | 20-600 | 20-700 | 20-800 | 20−900 | 20-1000 |
| Коэффициент линейного расширения (a, 10-6 1 / ° С) | 11.7 | 12,3 | 12,9 | 13,4 | 13,7 | 14,0 | 14,3 | 12,9 | ||
| Удельная теплоемкость (C, Дж / (кг ° C)) | 496 | 504 | 512 | 533 | 554 | 584 | 622 | 693 |
Источник: Марка сталей и сплавов
Источник: www.manual-steel.ru / 30HGSA.html
(PDF) Термическая обработка стали 30ХГСА на специализированном оборудовании
1
Использование содержания данной работы допускается на условиях лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение
этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.
Опубликовано по лицензии IOP Publishing Ltd
1234567890 ‘’ “»
Metallurgy2017 IOP Publishing
IOP Conf.Серия: Материаловедение и инженерия 411 (2018) 012034 doi: 10.1088 / 1757-899X / 411/1/012034
Термическая обработка стали 30ХГСА на специализированном оборудовании
Иванов А.А., Осколкова Т.Н.
Сибирский государственный индустриальный университет Ул. Кирова, 42, Новокузнецк, 654007, Россия
E-mail: [email protected]
Аннотация. В данной статье представлены результаты разработанной технологии изготовления «бойка» детали
из стали 30ХГСА с применением вакуумной термообработки.
Установлено
, что применение вакуумной термообработки ответственных деталей позволяет существенно повысить процент выхода годной продукции, снизить количество технологических
операций в 2,5 раза и стоимость выпускаемой продукции на 30%, а также получить высокую повторяемость результата
, что является важным показателем при производстве серийной продукции.
1. Введение
Современная промышленность России включает в себя многие динамично развивающиеся направления производства металла
изделий.На многих этапах производства выпускается большое количество бракованной продукции. Если деталь
имеет решающее значение и должна соответствовать строгим требованиям к механическим свойствам, в большинстве случаев к ней следует применять термическую обработку. На данном этапе наблюдается довольно большой процент выхода бракованной продукции
.
Если рассматривать современный завод, то на нем будет достаточно много современного высокоточного оборудования для механической обработки
, т.е.е. автоматические линии, обрабатывающие комплексы с ЧПУ и т. д. На участке термической обработки
старые термические печи или соляные ванны обычно находятся в очень изношенном состоянии.
Перепады температур в этих агрегатах достигают 70 ° C, что недопустимо для изготовления
ответственных деталей. В большинстве случаев предприятия учитывают высокий процент брака при производстве
ответственных деталей и просто завышают цены на них без проведения каких-либо работ, чтобы
улучшить технологический процесс производства.В данной статье мы рассмотрим метод вакуумной термообработки
на современном высокоточном оборудовании, опишем преимущества использования инновационных технологий
, а также экономический эффект от их применения.
Термическая обработка стали – очень важная заключительная операция при производстве деталей и инструментов. Именно
отвечает за придание материалу окончательных механических свойств, от которых будут зависеть рабочие характеристики детали
[1, 2].
Вакуумная термообработка, хотя и описана в литературе 80-х годов,
использовалась в основном на предприятиях, производящих детали для оборонной промышленности, таким образом, вакуумная термообработка для
Россия является новым направлением, и предприятия не полностью осведомлены о ней. возможности и преимущества
при использовании этого процесса в современном производстве [3].
Одним из основных преимуществ вакуумной термообработки является отсутствие обезуглероживания (окисления)
поверхности при нагреве и охлаждении детали, а также снижение усадки и
деформаций за счет равномерного нагрева и охлаждения. .Вакуумная печь B63, используемая в этой работе, показана на рисунке 1
.
Закаленные и упрочняемые металлы, подходящие для изготовления брони.
Закаленные и упрочняемые металлы, пригодные для изготовления брони. [Вернуться к Основная страница брони]Закаленные и упрочняемые металлы, подходящие для изготовления брони
Последнее изменение: 22 октября 2020 г.
Общие примечания
Замечания о пластичности, необходимой для брони
Одно практическое правило, которое я разработал, заключается в том, насколько пластичной должна быть сталь, используемая для полноконтактной бронированной боевой спортивной брони.По моему мнению, абсолютное минимальное удлинение при разрыве, измеренное лабораторией для материала при термообработке, которую вы используете, должно составлять 10%. Основываясь на результатах, полученных с нержавеющей сталью 4130 и 17-7ph, я бы рекомендовал 11,5% для тела и 13% для шлемов.
Краткий справочник по пределу текучести и пластичности:
Мягкая сталь 29ksi /39% EBB
Нержавеющая сталь 304 42ksi /55% EBB
1050 Углеродистая сталь / C50 / ST50 при Rc39 ~ 150ksi / ??% EBB
4130 / (EN) 25CrMo4 при Rc48 208ksi /11.
5% EBB
65G / ГОСТ 65 (Россия / Украина) ~ 155ksi / ??% EBB
30HGSA / 30KhGSA (Россия / Украина) 192ksi / ??% EBB
410 Нержавеющая сталь Rc45 156ksi /12 % EBB
Нержавеющая сталь 17-7ph (США) 150ksi / ??% EBB
Full Hard 301 Нержавеющая сталь 140ksi / минимум 9% EBB
Нержавеющая сталь 17-4ph (США) 150ksi /11% EBB
Титан – Grade 5 / 6Al-4V (США) 128ksi /14% EBB (227ksi с поправкой на плотность)
Титан – Grade 2 / “чистый титан” (США) 49ksi /28% EBB (85ksi с поправкой на плотность)
Титан – ОТ-4 (Россия / Украина) 99ksi /18% EBB (171ksi с поправкой на плотность)
EBB = удлинение до разрыва
~ = Я предполагаю предел текучести на основе аналогичный материал, для которого я могу найти спецификацию материала.
Типы броневого металла, обычно доступные в США
Низкоуглеродистая сталь
Нержавеющая сталь 304
1050 Углеродистая сталь (закаливаемая)
4130 (Легированная / закаливаемая)
410 Нержавеющая сталь (закаливаемая)
Нержавеющая сталь 17-7ph ( Закаливаемая)
Full Hard 301 Нержавеющая сталь (предварительно закаленная)
17-4ph Нержавеющая сталь (закаливаемая)
Титан – Grade 5 / 6Al-4V
Титан – Grade 2 / «Чистый титан»
Типы броневых металлов Обычно Доступно в Украине / России
Низкоуглеродистая сталь
420 Нержавеющая сталь (закаливаемая)
ST50 (0.50% углеродистая сталь / закаливаемая)
65G (0,65% углеродистая сталь / закаливаемая)
30HGSA (легированная сталь / закаливаемая)
Типы броневого металла, обычно доступные в Индии
Мягкая сталь
Нержавеющая сталь 304
420 Нержавеющая сталь (Закаливаемая)
Предварительно закаленная нержавеющая сталь 202
EN9 (0,50% углеродистой стали / закаливаемой)
Базовые базовые металлы
Мягкая сталь / 1008
Относительно говоря, ее очень легко формовать в холодном состоянии, но очень плохая коррозионная стойкость и очень низкий предел текучести.
Предел текучести 2% составляет 29 фунтов на квадратный дюйм с удлинением до разрыва 39%.
Нержавеющая сталь 304 / (EN) X2CrNiN18-7
Обладает высокой степенью коррозионной стойкости и примерно на 1/3 более высоким пределом текучести, чем низкоуглеродистая сталь. Сопротивление вмятинам обычно считается таким же, как у мягкой стали, в 1,33 раза превышающей ее толщину, или около двух толщин листового металла.
Предел текучести 2% составляет 42 фунта на квадратный дюйм с удлинением до разрыва.
55%.
Закаливаемая сталь
1050 Углеродистая сталь / C50 / ST50
В отожженном состоянии ей можно придать форму, напоминающую низкоуглеродистую сталь.Его подвергают термообработке путем нагревания до 1652F / 900C и закалки в воде или масле, а затем отпуска в течение 1 часа. После закалки в воде и отпуска до 752F / 400C полученная твердость составляет Rc37. Похоже, что его сопротивление вмятинам такое же, как у нержавеющей стали 304, примерно в 2,5 раза больше ее толщины.
Углеродистая сталь EN9 / 1055
EN9 – это прямая углеродистая сталь, которая широко доступна в Индии. В отожженном состоянии он может иметь форму, напоминающую низкоуглеродистую сталь. Его подвергают термообработке путем нагревания до 1652F / 900C и закалки в воде или масле, а затем отпуска в течение 1 часа.После закалки в воде и отпуска до 842F / 450C результирующая твердость составляет Rc38. Похоже, что его сопротивление вмятинам такое же, как у нержавеющей стали 304, примерно в 2,5 раза больше ее толщины.
Я НЕ рекомендую упрочнять 10XX после Rc40.
4130 / (EN) 25CrMo4
На мой взгляд, 4130 выглядит лучшим материалом для брони SCA, BotN и ACL во всех областях, кроме устойчивости к ржавчине. Процесс термообработки для углеродистой стали 4130 гораздо более щадящий, чем для углеродистой стали 1050. Предел текучести и пластичность лучше при более высокой твердости, чем у 1050.
В США 4130 в настоящее время легче купить в небольших количествах, чем 1050.
Сварочный присадочный пруток доступен для 4130, но не для 1050.
Жесткость после закалки в воде для 4130 составляет Rc52, для 1050 – Rc62. Результатом этого является то, что случайное падение или удар по пластине 4130, которая не подвергалась закалке, с гораздо меньшей вероятностью приведет к ее растрескиванию. Температуры отпуска, подходящие для брони, намного ниже, чем для углеродистой стали 1050. Результатом этого является то, что кухонную духовку с хорошим регулятором температуры можно использовать для темперирования пластин 4130.
Для отверждения 4130 нагрейте его до 1650–1700 ° F в зависимости от того, сколько времени потребуется, чтобы поместить его в резервуар для закалки после того, как вы открыли дверцу печи и закалили его в воде. При закалке при 400F в течение 30 минут он, кажется, устойчив к вмятинам, как и нержавеющая сталь 304, в 2,8–3 раза превышающая ее толщину. В технических паспортах нержавеющей стали 4130 указан 2% -ный предел текучести при этом состоянии, равный 220 фунт / кв.дюйм, с удлинением до разрыва 10%. При отпуске до 500 ° F в течение 30 минут предел текучести 2% при таком отпуске составляет 208 фунтов на квадратный дюйм, с удлинением до разрыва 11.5%. При отпуске до 600 ° F в течение 30 минут предел текучести 2% при таком отпуске составляет 195 фунтов на квадратный дюйм, с удлинением до разрыва 13%.
Для брони ACL, кроме шлемов, я рекомендую тип 500F / Rc48. Для шлемов я рекомендую характер 600F / Rc45. Если вы используете духовку для темперирования, температура которой достигает только 550F, этого должно быть хорошо.
65Г / ГОСТ 65 (Россия / Украина)
Я получил изрядное количество незакаленной российской стали 65Г (1065) толщиной 0,8 мм. Глядя на 0.65% углерода, содержащего масло, а не воду, вероятно, будет лучшим выбором для закалочной среды, однако не из других сталей, с которыми я обычно работаю, используя закалку в масле. Я предпочитаю использовать воду для закалки, потому что это то, что у меня было под рукой.
Критическая температура закалки для такой прямой углеродистой стали должна составлять около 800 ° C. Чтобы быть уверенным, что тонкие детали достигли полной твердости, я установил в печи температуру 900 ° C, чтобы учесть охлаждение деталей между моментом открытия дверцы печи и погружением деталей в охлаждающую воду.
После закалки деталей в воде твердость измеряется в диапазоне Rc57-58. Отпуск в течение 30 минут при 350 ° C привел к твердости Rc49, при 400 ° C – твердости Rc43, а при 450 ° C – твердости Rc37. При фиксации основы в большом количестве пластин бригандина я заметил, что 65G при твердости Rc43 гораздо более хрупкие, чем 1050 при той же твердости. Если закаленные пластины требовали значительного изменения формы, растрескивание слабых мест является серьезной проблемой. Даже при твердости Rc37 65G было намного более хрупким, чем 1050 при Rc43, и значительно более хрупким, чем 4130 при твердости Rc48.
Я рекомендую использовать отпуск при 450 ° C в течение 1 часа для твердости Rc37 для стали 65G. Я бы не рекомендовал закалку 65G пройти твердость Rc37.
30ХГСА / 30ХГСА (Россия / Украина)
Этот сплав аналогичен сплаву 4130 за исключением того, что он не содержит молибдена. Большая часть приведенной ниже информации основана на переводе исследовательской работы по этой легированной стали под названием «Влияние отпуска на вязкость разрушения стали 30ХГСА», выполненной Т. Головинская и Н.Черняк опубликован в Киеве, Украина в «Пробелмы Прочности» 16 сентября 1974 г.
Рекомендуемая термообработка – нагрев стали до 880 ° С и закалка в масле. В качестве личного примечания я обнаружил, что в зависимости от того, насколько тонка сталь или насколько быстро она закаляется после открытия печи, может потребоваться нагреть ее до 900 ° C или даже 920 ° C для достижения полной твердости. Одночасовое отпускание при 340 ° C должно привести к пределу текучести 192 кси / 1324 МПа. Я обнаружил, что сталь, прошедшая термообработку с помощью этого процесса, имеет твердость Rc43.
Если сравнить 30ХГСА с титаном ОТ-4, обычно используемым в броне в России и Украине, 30ХГСА прочнее на 94% по объему и на 12% по массе. Обратите внимание, что под более прочным я конкретно имею в виду предел текучести, который является хорошей мерой того, насколько хорошо металл будет сопротивляться вмятинам. При этом не учитывается, насколько металл прогибается при ударе оружия. Выбирая толщину легированной стали для использования в броне, вы должны иметь в виду, что даже если броня не повреждена, если владелец ранен, она все равно вышла из строя.
Я рекомендую использовать отпуск в течение 1 часа при 340C для твердости Rc43 для легированной стали 30HGSA.
Закаливаемая нержавеющая сталь
410 Нержавеющая сталь
Коррозионная стойкость намного меньше, чем у нержавеющей стали 304, но намного лучше, чем у мягкой стали или пружинной стали 1050. В отожженном состоянии предел текучести такой же, как у нержавеющей стали 304, но пластичность примерно вдвое меньше, чем у нержавеющей стали 304.
При нагревании до 1850F и закалке на воздухе, а затем отпуске до 400F в течение 2 часов, кажется, что он устойчив к вмятинам так же, как нержавеющая сталь 304 2.В 3 раза больше его толщины. В технических паспортах нержавеющей стали 410 указан 2% -ный предел текучести при этом состоянии как 156 фунтов / кв. Дюйм с удлинением до разрыва 12%.
Я рассматриваю этот материал как компромисс между пружинной сталью 1050 и нержавеющей сталью 304. Вы получаете некоторую коррозионную стойкость нержавеющей стали 304 и некоторую устойчивость к вмятинам пружинной стали 1050.
ЭТО ОЧЕНЬ ВАЖНО: если вы не закаляете нержавеющую сталь 410 достаточно долго после закалки в воде, она может быть очень хрупкой, при этом сохраняя твердость, которая выглядит нормально. нужно будет разгрузить на этапе закалки.Закалка воздухом безопаснее и проще. Я не уверен, есть ли смысл в пластинах для закалки в масле, поскольку закалка на воздухе работает очень хорошо и позволяет пластинам достигать полной твердости.
420A Нержавеющая сталь
Это версия из нержавеющей стали 410 с более высоким содержанием углерода и 0,15-0,25% углерода. Этот материал, кажется, легко доступен на Украине и в России, но в США он кажется доступным только в том случае, если вы покупаете грузовой автомобиль за один раз.
Судя по листам данных на этот материал, кажется, что предел текучести 190-195 фунтов на квадратный дюйм с удлинением до разрыва не менее 12%.На бумаге это МОЖЕТ быть хорошим выбором для брони. Некоторые из проблем заключаются в том, что она по-прежнему будет иметь плохую стойкость к ржавчине для чего-то, что классифицируется как нержавеющая сталь, например, для нержавеющей стали 410, это сталь «закалки на воздухе», поэтому горячая обработка или сварка проблематичны. Еще одна большая проблема в США заключается в том, что большая часть листового металла, продаваемого как нержавеющая сталь 420, на самом деле представляет собой 420B, 420C или 420HC, каждый из которых имеет слишком много углерода для использования в производстве брони.
Нержавеющая сталь 17-7ph (США)
Коррозионная стойкость на уровне нержавеющей стали 301 и близка к нержавеющей стали 304.В отожженном состоянии / состоянии A предел текучести несколько ниже, чем у нержавеющей стали 304, а пластичность несколько ниже, чем у нержавеющей стали 304. По сравнению с отожженной нержавеющей сталью 410 нержавеющая сталь 17-7ph легче подвергается холодной деформации. Благодаря термообработке Th2100 он также устойчив к вмятинам, как и нержавеющая сталь 304 в 2,2 раза больше ее толщины.
Согласно паспорту материала, предел текучести нержавеющей стали 17-7ph в условиях термообработки RH950 на 18% выше, чем в состоянии Th2050.Однако процесс термообработки состояния RH950 является гораздо более техническим, трудоемким и дорогостоящим. На основе партии испытательных пластин из нержавеющей стали 17-7ph, подвергнутых термообработке до состояния RH950, я заметил заметное увеличение хрупкости, но не заметил большой разницы в сопротивлении вмятинам.
Обратите внимание, что я измерил твердость испытательных пластин, чтобы убедиться, что процесс термообработки был проведен правильно. Для брони я теперь рекомендую термообработку Th2100. Я видел достаточно отказов брони из нержавеющей стали 17-7ph, подвергнутой термообработке до Th2050, чтобы гарантировать это изменение.
Обратите внимание, что для термообработки нержавеющей стали 17-7ph необходима электрическая печь с автоматическим регулятором температуры. Кроме того, из-за продолжительности процесса термообработки нержавеющая сталь 17-7ph намного дороже для коммерческой термической обработки, чем нержавеющая сталь 1050, 4130 или 410. Стоимость листового металла из нержавеющей стали 17-7ph также намного выше, чем из нержавеющей стали 1050, 4130 или 410.
Металлы с высоким пределом текучести или предварительно закаленные металлы
Full Hard 301 Нержавеющая сталь
Коррозионная стойкость близка к коррозионной стойкости нержавеющей стали 304.Этому материалу сложно придать форму, поэтому он подходит только для деталей, имеющих только простую кривую или умеренную сложную кривую. Сопротивление вмятинам похоже на сопротивление нержавеющей стали 304, в 1,8–2 раза превышающее ее толщину.
202 Нержавеющая сталь с закалкой до HRC40
201/202 Нержавеющая сталь – это несколько более дешевый вариант нержавеющей стали 301/302. Закаленная сталь 202 обычно доступна в Индии, где закаленная нержавеющая сталь 301/302 там обычно не доступна.Устойчивость к коррозии близка к нержавеющей стали 304. Этому материалу сложно придать форму, поэтому он подходит только для деталей, имеющих только простую кривую или умеренную сложную кривую. Сопротивление вмятинам похоже на сопротивление нержавеющей стали 304, в 1,8–2 раза превышающее ее толщину.
Этот материал упрочняют на сталеплавильном заводе, пропуская его через прокатный стан в холодном состоянии до тех пор, пока он не затвердеет до Rc40. Я не рекомендую использовать нержавеющую сталь 202 с закалкой более HRC42.
Если этот материал является горячим, он возвращается в отожженное состояние и не может быть повторно затвердевшим.
17-4ph Нержавеющая сталь
Коррозионная стойкость близка к коррозионной стойкости нержавеющей стали 304. Этому материалу очень сложно придать форму, поэтому он подходит только для деталей, имеющих только простую кривую или небольшую сложную кривую. Перед формованием этот материал необходимо подвергнуть термообработке. Термообработка до h2150 лишь незначительно увеличивает предел текучести, но увеличивает пластичность с 5% относительного удлинения до разрыва до 11%. Когда я проверял, цена
301 из полностью твердой нержавеющей стали составляет примерно половину цены.Предел текучести нержавеющей стали 17-4ph при термической обработке, достаточно пластичной для изготовления брони, очень близок к пределу текучести полностью твердой нержавеющей стали 301. Нержавеющая сталь 17-4ph требует термической обработки, а нержавеющая сталь 301 – нет. Я не вижу веских причин выбирать нержавеющую сталь 17-4ph вместо полностью твердой нержавеющей стали 301.
Титан – Grade 5 / 6Al-4V (США)
Этот материал не ржавеет. Предел текучести на единицу объема составляет 128 фунтов / кв. Дюйм / 880 МПа, а плотность – 4.43 г / куб.см / 0,160 фунта / дюйм³. Плотность легированной стали 4130 составляет 7,85 г / куб.см / 0,284 фунта / дюйм³, поэтому она в 1,775 раза тяжелее на единицу объема. Если умножить 1,775 на предел текучести 128 кси, чтобы получить представление о прочности на вес по сравнению с легированной сталью 4130, получится 227 кси / 1565 МПа, что на 9% больше, чем 208 кси / 1434 МПа. Относительное удлинение до разрыва составляет 14%.
Титан – Grade 2 / «Чистый титан» (США)
Материал не ржавеет. Предел текучести на единицу объема составляет 49 фунтов / кв. Дюйм / 340 МПа, а плотность – 4.51 г / куб.см / 0,163 фунта / дюйм³. Плотность легированной стали 4130 составляет 7,85 г / куб.см / 0,284 фунта / дюйм³, поэтому она в 1,742 раза тяжелее на единицу объема.
Если умножить 1,742 на предел текучести 49 фунтов на квадратный дюйм, чтобы получить представление о прочности на вес по сравнению с легированной сталью 4130, получится 85 фунтов на квадратный дюйм / 586 МПа, что на 41% меньше, чем 208 фунтов на квадратный дюйм / 1434 МПа. Относительное удлинение до разрыва составляет 28%.
Титан – ОТ-4 (Россия / Украина)
Материал не ржавеет. Предел текучести на единицу объема составляет 99 фунтов / кв. Дюйм / 685 МПа, а плотность – 4.51 г / куб.см / 0,164 фунта / дюйм³. Плотность легированной стали 4130 составляет 7,85 г / куб.см / 0,284 фунта / дюйм³, поэтому она в 1,732 раза тяжелее на единицу объема. Если умножить 1,732 на предел текучести 99 фунтов на квадратный дюйм, чтобы получить представление о прочности на вес по сравнению с легированной сталью 4130, получится 171 фунтов на квадратный дюйм / 1179 МПа, что на 18% меньше, чем 208 фунтов на квадратный дюйм / 1434 МПа.
[Вернуться на главную страницу брони]
Copyright 2014 Крейг В. Надлер Все права защищены
| Дата | Код ГС | Описание | Страна происхождения | Порт разгрузки | Единица | Количество | Стоимость (INR) | За единицу (INR) ) | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сен 20 2016 | 72221919 | СТЕРЖЕНЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ КРУГЛЫЙ – 440 C AMS QQ-S-763 1.125 DIA НОМЕР ДЕТАЛИ RMAE-5067 (КОЛ-ВО 86 ШТ.) | Тайвань | Banglore Air Cargo | KGS | 783 | 354,365 | 453 | |||||||||||||||||||||||
| Сен 13 2016 | 72221919 | СПЕЦИАЛЬНЫЙ ИМПЛАНТАТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ (МАРКА: ERGSTE 1. 4472RN-РАЗМЕР: 30,00 ММ) (СЫРЬЕ ДЛЯ ИМПЛАНТАТА ORTHO) (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ) | Германия | Chennai Air Cargo | |||||||||||||||||||||||||||
| Сен 08 2016 | 72221919 | КРУГЛЫЙ СТАЛЬНОЙ БАР-РУНДСТАЛЬ 30 CRNIMO8V VERGUTET, 42 мм (5 шт. X 50 евро КАЖДЫЙ) | Германия | Bombay Air Cargo | сом | 54 | 19,419 | 35849 Сен 08 2016 | 72221919 | КРУГЛЫЙ СТАЛЬНОЙ БАР-РУНДСТАЛЬ 30 CRNIMO8V + QT, 70 мм (2 шт. По 20 евро каждый) | Германия | Bombay Air Cargo | сом | 22 | 3,107 | 49 143 900 Сен 08 201672221919 | КРУГЛЫЙ СТАЛЬНОЙ БАР-РУНДСТАЛЬ 30 CRNIMO8V VERGUTET, 22 мм (5 шт. По 20 евро) | Германия | Bombay Air Cargo | сом | 54 | 7,767 | 1449 Авг 09 2016 | 72221919 | S143-KTR-032025 ПЛОСКАЯ ШИНА S143 РЕШЕНИЕ ОБРАБОТАНО, СТАРЕНЕЕ И ДЕКАЛИРОВАНО, ДЛИНА ШИРИНЫ: 3.022 -4.092 MTRS | Соединенное Королевство | Бангалор | KGS | 2162 | 1836264 | 849 |
| Авг 08 2016 | 72221919 | КРУГЛЫЙ СТЕРЖЕНЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ (33 фунта) (2 шт.) | США | Hyderabad Air Cargo | KGS | 14 | 38,863 | 2,776 | |||||||||||||||||||||||
| Авг 08 2016 | 72221919 | КРУГЛЫЙ ПРУТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ -13-8-1. 00DIA X 4R / L (340LBS) 31 шт. | США | Chennai Air Cargo | KGS | 154 | 311,556 | 2,020 | |||||||||||||||||||||||
| Авг 08 2016 | 72221919 | КРУГЛЫЙ ПРУТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ -A-286 – 0,50DIA X 4R / L (16 фунтов) 6 шт. | США | Chennai Air Cargo | сом | 7 | 10,472 | 1442 916 | Авг 08 201672221919 | КРУГЛЫЙ ПРУТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ -440C – 0.25DIA X 4R / L (52LBS) 79 шт. | США | Chennai Air Cargo | KGS | 24 | 22,690 | 962 | |||||||||||||||
| Авг 08 2016 | 72221919 | КРУГЛЫЙ ПРУТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ -15-5 – 0,50DIA X 4R / L (24 фунта) 9 шт. | США | Chennai Air Cargo | KGS | 11 | 9,425 | 865 | 72221919 | КРУГЛЫЙ СТЕРЖЕНЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ (150 фунтов) (4 шт.) | США | Hyderabad Air Cargo | KGS | 64 | 63,530 | 993 | |||||||||||||||
| Авг 08 2016 | 72221919 | КРУГЛЫЙ ПРУТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ -304L- 0.25DIA X 4R / L (4LBS) 6 шт. | США | Chennai Air Cargo | KGS | 2 | 1,571 | 868 | |||||||||||||||||||||||
| Июл 27 2016 | 72221919 | ПРУТЫ ИЗ СПЛАВНОЙ СТАЛИ – 12678 – ЛИТЬЕ НОМЕР: 534104,602026 | Соединенное Королевство | Chennai Air Cargo | KGS | 193 | 97,026 | 503 | |||||||||||||||||||||||
| май 26 2016 | 72221919 | ЗАЩИТНЫЕ ТОВАРЫ ГОРЯЧЕКАТАНАЯ И ОТЖЖЕННАЯ СТАЛЬ ПРОФИЛЬ №3992 ДЛЯ MFG НАПРАВЛЯЕМОГО ОРУЖИЯ 30ХГСА, ГОСТ 4543-71 | Россия | Нхава Шевское море | сом | 3180 | 4227179 | 1329 | |||||||||||||||||||||||
| май 26 2016 | 72221919 | ЗАЩИТНЫЕ ТОВАРЫ ПРОФИЛЬ ГОРЯЧЕКАТАНОЙ И ОТЖЖЕННОЙ СТАЛИ ПРОФИЛЬ №3991 ДЛЯ МФГ НАПРАВЛЯЕМОГО ОРУЖИЯ 30ХГСА, ГОСТ 4543-71 | Россия | Нхава Шевское море | |||||||||||||||||||||||||||
| май 17 2016 | 72221919 | ПРУТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ НИКЕЛЯ – КРУГЛ. 4 ММ X 80000 ММ – 73006530 – ТЕПЛО НОМЕР: A12445 (КОЛ-ВО: 40 ШТ.) | Великобритания | Chennai Air Cargo | сом | 329 | 282051 | 857 | |||||||||||||||||||||||
| май 17 2016 | 72221919 | ПРУСКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ КРУГЛЫЙ 101,6 ММ – 73135191 – НОМЕР ТЕПЛА: A13187 (КОЛ-ВО: 2 ШТ.) | Соединенное Королевство | Chennai Air Cargo | кг | 349 | |||||||||||||||||||||||||
| 16849 май 17 2016 | 72221919 | ПРУТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ НИКЕЛЯ – КРУГЛЫЙ 12.7MM X 165000 MM – 73040224 – ТЕПЛО НОМЕР: A11763 (КОЛ-ВО: 82 ШТ.) | Великобритания | Chennai Air Cargo | KGS | 168 | 159,276 | 948 | |||||||||||||||||||||||
| май 13 2016 | 72221919 | НИКЕЛЬ-СПЛАВ НЕРЖАВЕЮЩАЯ СТАЛЬ – 73006536 – КРУГЛЫЙ 50,8 ММ X 21000 ММ – НОМЕР ТЕПЛА: A12754 (КОЛ-ВО: 10 ШТ.) | Соединенное Королевство | Chennai Air Cargo | KGS | 366 | 366 | ||||||||||||||||||||||||
30hgsa blech von 6mm bis 8mm platte 1000x2000mm 30hgsa gost stahl0 Ergebnisse.Das könnte Ihnen auch gefallen
Artikel в Suchergebnissen
-
30hgsa Blech von 6mm bis 8mm Platte 1000x2000mm 30хgsa GOST Stahl
- швейцарских франков 2,776,92
- Софорт-Кауфен
- Keine Angaben zum Versand
-
40x сталь Blech von 6mm bis 8mm Platte 1000x2000mm GOST Stahl
m1686.l0″> - швейцарских франков 2.210,92
- Софорт-Кауфен
- Keine Angaben zum Versand
12хн3а Блех от 6мм до 8мм Плата 1000×2000мм ГОСТ Сталь
- швейцарских франков 2,776,92
- Софорт-Кауфен
- Keine Angaben zum Versand
hn70u Цвет от 1 мм до 8 мм Platte 1000×2000 мм ГОСТ Сталь
- швейцарских франков 13.623,69
- Софорт-Кауфен
- Keine Angaben zum Versand
сталь 65гр. Сталь 3мм до 8мм Platte 1000×2000мм ГОСТ Сталь
- швейцарских франков 4.165,37
- Софорт-Кауфен
- Keine Angaben zum Versand
60s2a Цвет от 3мм до 8мм Плата 1000×2000мм ГОСТ Сталь
- швейцарских франков 4.075,17
- Софорт-Кауфен
- Keine Angaben zum Versand
08x18h20t Blech von 4mm bis 8mm Platte 1000x2000mm GOST Stahl
- швейцарских франков 3.143,93
- Софорт-Кауфен
- Keine Angaben zum Versand
от4-1 Blech Von 2mm Bis 8mm Platte 1000x2000mm от4 ГОСТ Сталь
- швейцарских франков 7.242,98
- Софорт-Кауфен
- Keine Angaben zum Versand
m1686.l0″ listingid=”264908667092″ r=”9″> сталь 40×13 Blech von 3mm bis 8mm Platte 1000x2000mm сталь 4х23 GOST Stahl
- CHF 4.059,25
- Софорт-Кауфен
- Keine Angaben zum Versand
12х28н10т Blech von 4mm bis 8mm Platte 1000x2000mm 12x18h20t GOST Stahl
- швейцарских франков 3.151,89
- Софорт-Кауфен
- Keine Angaben zum Versand
D16 Blech 8mm Platte 1000x2000mm ГОСТ Сталь
- CHF 2.210,92
- Софорт-Кауфен
- Keine Angaben zum Versand
09г2с Blech 8mm Platte 1000x2000mm ГОСТ Сталь
- швейцарских франков 2.210,92
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 2mm Stahlblech von 100 мм до 2000 мм Platten S235 Blech
- швейцарских франков 21,59
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 8mm Stahlblech Eisen 100mm bis 2000mm Platten S235 Blech Zuschnitt
- CHF 97,08
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 6 мм Stahlblech Eisen 100 мм до 2000 мм Platten S235 Blech Zuschnitt
m1686.l0″>Stahlplatte 1mm Verzinkt von 100 mm bis 2000mm Eisen S235 Blech Zuschnitt Platte
- CHF 11,61
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 3 мм Verzinkt von 100 мм до 2000 мм Eisen Blech Zuschnitt Platten
- CHF 23,33
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 2mm Verzinkt von 100 мм до 2000 мм Eisen S235 Blech
- швейцарских франков 18,12
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 5mm Verzinkt von 100 мм до 2000 мм Eisen S235 Blech
- CHF 45,45
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 4 мм Verzinkt von 100 мм до 2000 мм Eisen Blech Zuschnitt Platten
- CHF 62,37
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 8 мм S235 Platten Stahlplatte 100 мм до 2000 мм Zuschnitt
- швейцарских франков 145,79
- Софорт-Кауфен
- Keine Angaben zum Versand
m1686.l0″ listingid=”265035861548″ r=”22″> Stahlblech 6 мм S235 Platten Stahlplatte 100 мм до 2000 мм Zuschnitt
- CHF 45,56
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 1-2 мм Blech Stahl от 100 мм до 1000 мм Eisen Zuschnitt Platten
- CHF 2,10 до CHF 70,19
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 1-2 мм Verzinkt Blech Stahl от 100 мм до 1000 мм Eisen Zuschnitt
- CHF 2,10 до CHF 32,04
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 3-5mm Blech Stahl von 100 мм до 1000 мм Eisen Zuschnitt Platten
- CHF 35,43
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 4 мм Stahlblech Eisen 100 мм до 2000 мм Platten S235 Blech Zuschnitt
- CHF 119,83
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 0,5mm Verzinkt von 100 mm bis 2000mm Eisen S235 Blech Zuschnitt Plat
- швейцарских франков 18,12
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 3mm Stahlblech Eisen 100mm до 2000mm Platten S235 Blech Zuschnitt
m1686.l0″>Stahlplatte 5 мм Stahlblech Eisen 100 мм до 2000 мм Platten S235 Blech Zuschnitt
- CHF 37,85
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 3 мм Verzinkt Stahlplatte Eisen 100 мм до 2000 мм Stahlband Zuschnitt
- CHF 34,63
- Софорт-Кауфен
- + CHF 28,69 Versand
Stahlblech 2 мм Verzinkt Platten Stahlplatte Eisen от 100 мм до 2000 мм
- CHF 13,02
- Софорт-Кауфен
- Keine Angaben zum Versand
Штальблех 0.5 мм Verzinkt Platten Stahlplatte Eisen 100 мм до 2000 мм Zuschnitt
- CHF 162,61
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 5-12 мм S235 Platten Stahlplatte 100 мм до 1000 мм
- швейцарских франков 97,17
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 1 мм Verzinkt Platten Stahlplatte Eisen 100 мм до 2000 мм Zuschnitt
- швейцарских франков 15,62
- Софорт-Кауфен
- Keine Angaben zum Versand
m1686.l0″ listingid=”265035861549″ r=”35″> Stahlblech 4 мм S235 Platten Stahlplatte 100 мм до 2000 мм Zuschnitt
- CHF 34,71
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 5 мм S235 Platten Stahlplatte 100 мм до 2000 мм Zuschnitt
- швейцарских франков 48,82
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 3 мм S235 Platten Stahlplatte 100 мм до 2000 мм Zuschnitt
- CHF 13,02
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 2 мм S235 Platten 1.0038 Stahlplatte Zuschnitt 100 мм до 2000 мм
- CHF 4,34
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 1 мм S235 Platten 1.0038 Stahlplatte Zuschnitt 100 мм до 2000 мм
- CHF 9,76
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlplatte 10mm Stahlblech Eisen 100mm bis 2000mm Platten S235 Blech Zuschnitt
- швейцарских франков 37,10
- Софорт-Кауфен
- Keine Angaben zum Versand
Edelstahlplatt
m1686.l0″>Stahlplatte S235 1 мм Stahlblech Eisen Blech 100 мм x 2000 мм Zuschnitt Platten
- CHF 4,23
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 1-2 мм Verzinkt Stahlplatte Eisen 100 мм до 1000 мм Stahlband Zuschnitt
- CHF 26,03
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 3 мм Verzinkt Stahlplatte Eisen 100 мм до 1000 мм Stahlband Zuschnitt
- швейцарских франков 46,86
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 5 мм Verzinkt Stahlplatte Eisen 100 мм до 1000 мм Stahlband Zuschnitt
- швейцарских франков 91,12
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 4 мм Verzinkt 1.0038 Stahlplatte Zuschnitt 100 мм до 1000 мм Stahlband
- швейцарских франков 62,48
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 1-4 мм S235 Platten 1.0038 Stahlplatte Zuschnitt 100 мм до 1000 мм
- CHF 45,56
- Софорт-Кауфен
- Keine Angaben zum Versand
m1686.l0″ listingid=”264984768778″ r=”48″> Stahlblech 1-4 мм Verzinkt S235 Platten Stahlplatte от 100 мм до 1000 мм
- CHF 5,22
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 5-12mm Verzinkt S235 Platten Stahlplatte 100 мм до 1000 мм
- CHF 65,08
- Софорт-Кауфен
- Keine Angaben zum Versand
Stahlblech 10 мм S235 Platten 1.0038 Stahlplatte Zuschnitt 100 мм до 2000 мм
- CHF 27,34
- Софорт-Кауфен
- Keine Angaben zum Versand
Seitennummerierung für Suchergebnisse |
Qu’advient-il si je change d’avis?
Afin d’exercer votre droit de rétractation, vous devez nous informer par écrit de votre décision d’annuler cet achat (par instance au moyen d’un courriel).Si vous avez déjà reçu l’article, vous devez le retourner intact et en bon état à l’adresse que nous fournissons. В определенных случаях возможно, что наша сыворотка возможна в отношении диспозиций после того, как статья будет возвращена в другое место жительства. Effets de la retractation
En cas de rétractation de votre part pour cet achat, nous vous rembourserons tous vos paiements, y includes les frais de livraison (à l’exception des frais Supplémentaires découlant du fait que vous avez choisi un mode de livraison différent du mode de livraison standard, le moins coûteux, que nous Proposons), sans délai, et en tout état de cause, au plus tard 30 дней с учетом даты à laquelle nous sommes informés de votre décision de rétractation du présent contrat. |
Nous procéderons au remboursement en utilisant le même moyen de paiement que celui que vous avez utilisé pour la transaction initiale, sauf si vous convnez expressément d’un moyen différent; en tout état de cause, ce remboursement ne vous casenera aucun frais.
Проверяйте данные в анонсе информации, касающейся коллекций статей и возвращаемых маршангов, которые несут ответственность за возвращаемые товары. Que faire si votre article est livré par erreur, défectueux ou endommagé?
Si vous pensez que l’article que vous avez acheté a été livré par erreur, est défectueux ou endommagé, veuillez nous contacter afin que nous Trouvions ensemble un solution.Если вы платите за статью через PayPal, вы можете получить информацию о программе защиты пользователей eBay.
Cette politique de retour ne modifie pas vos droits légaux, par instance ceux relatifs à des article défectueux or mal décrits. Pour plus d’information, y includes vos droits en vertu du Règlement sur les contrats de consomitation, veuillez consulter la section Connaissez vos droits.10+ ГОРЯЧЕКАТАНЫЕ ТРУБЫ ТОП поставщиков из 🇷🇺 Россия, Казахстан [2021]
Экспорт Российские горячекатаные трубы:
- Австрия
- Азербайджан
- Германия
- Казахстан
- Кыргызстан
- Латвия
- СОЕДИНЕННЫЕ ШТАТЫ
- Таджикистан
- ТУРКМЕНИСТАН
- Узбекистан
- Узбекистан Эстония Эстония Елена Еременко
менеджер по логистике в ЕС, Азию
логистика, сертификат
электронная почта: [электронная почта защищена]
Трубы российские горячекатаные продукт
🇷🇺 TOP Экспортер Трубы горячекатаные из РФ
компаний-производителей горячекатаных труб, вы много покупаете эту продукцию:
Поставщик
Товар из России
Трубы стальные бесшовные горячедеформированные диаметром от 32 до 273 мм, 1.
