видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

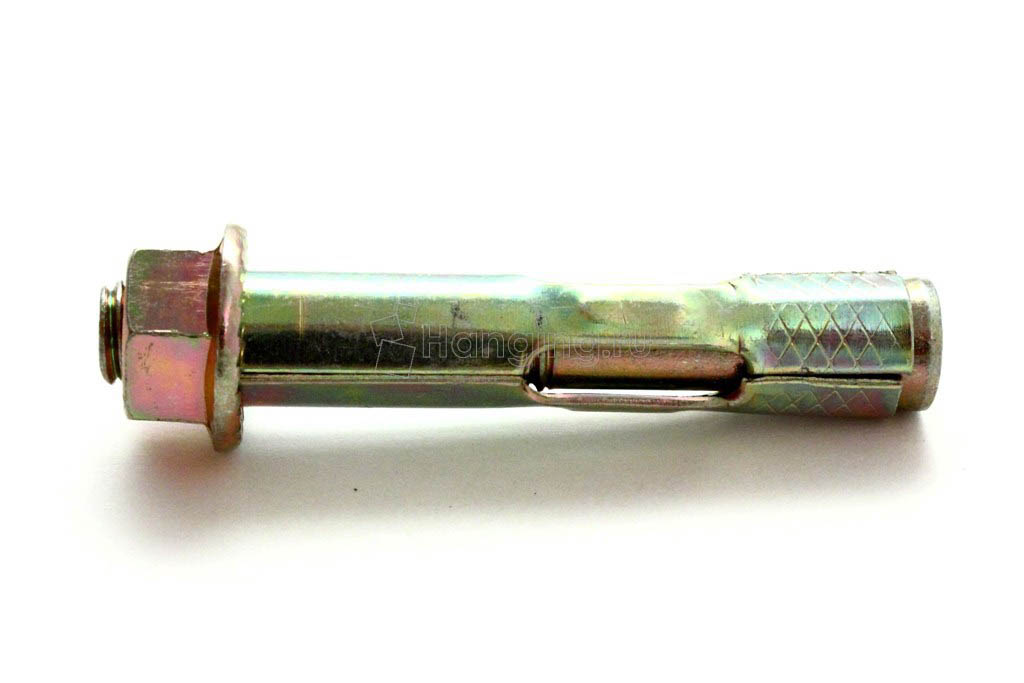

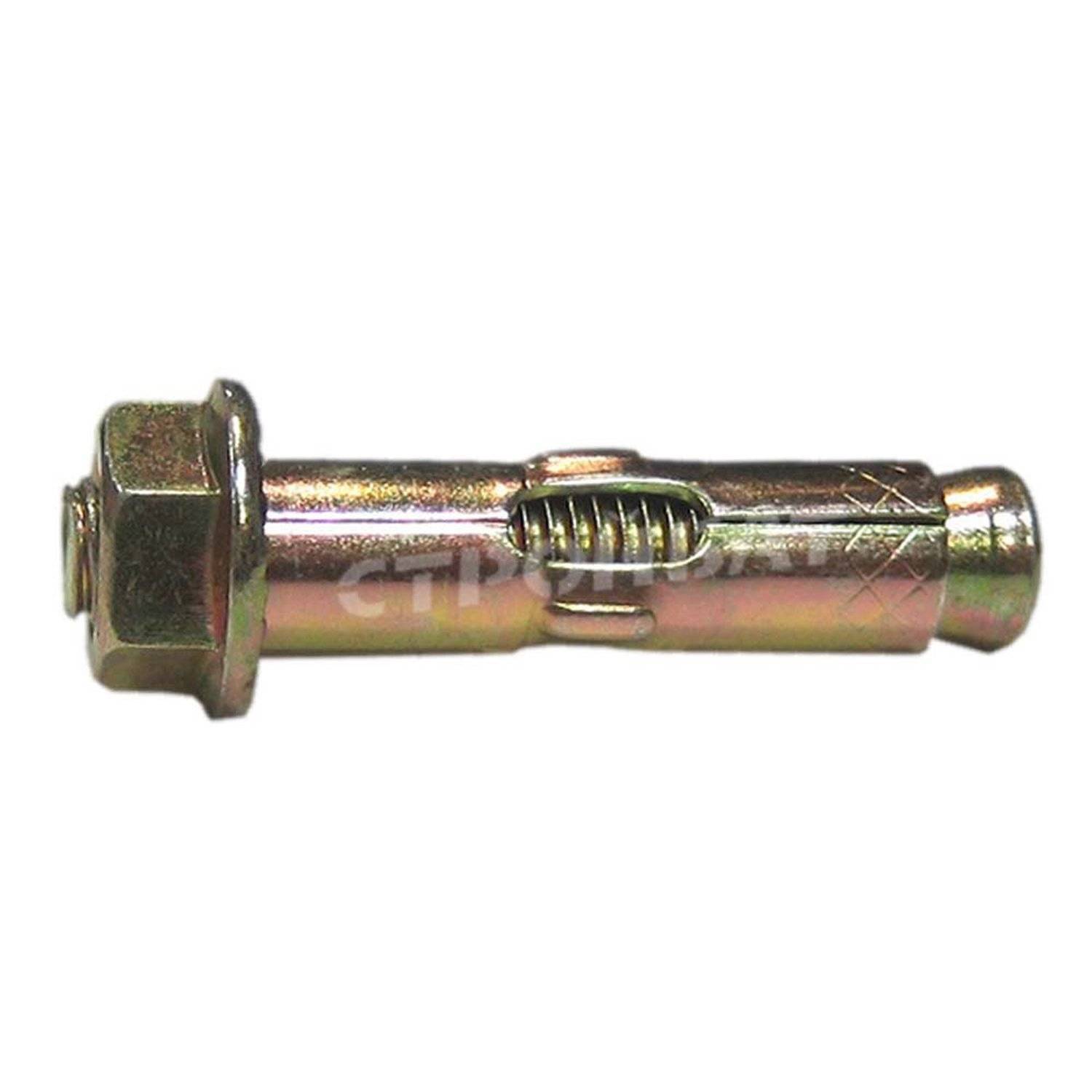

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

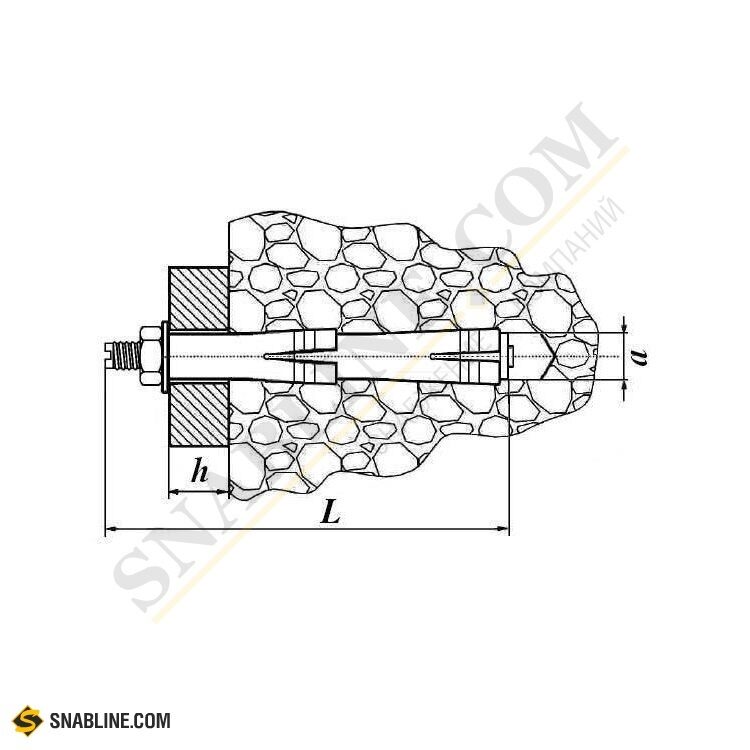

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

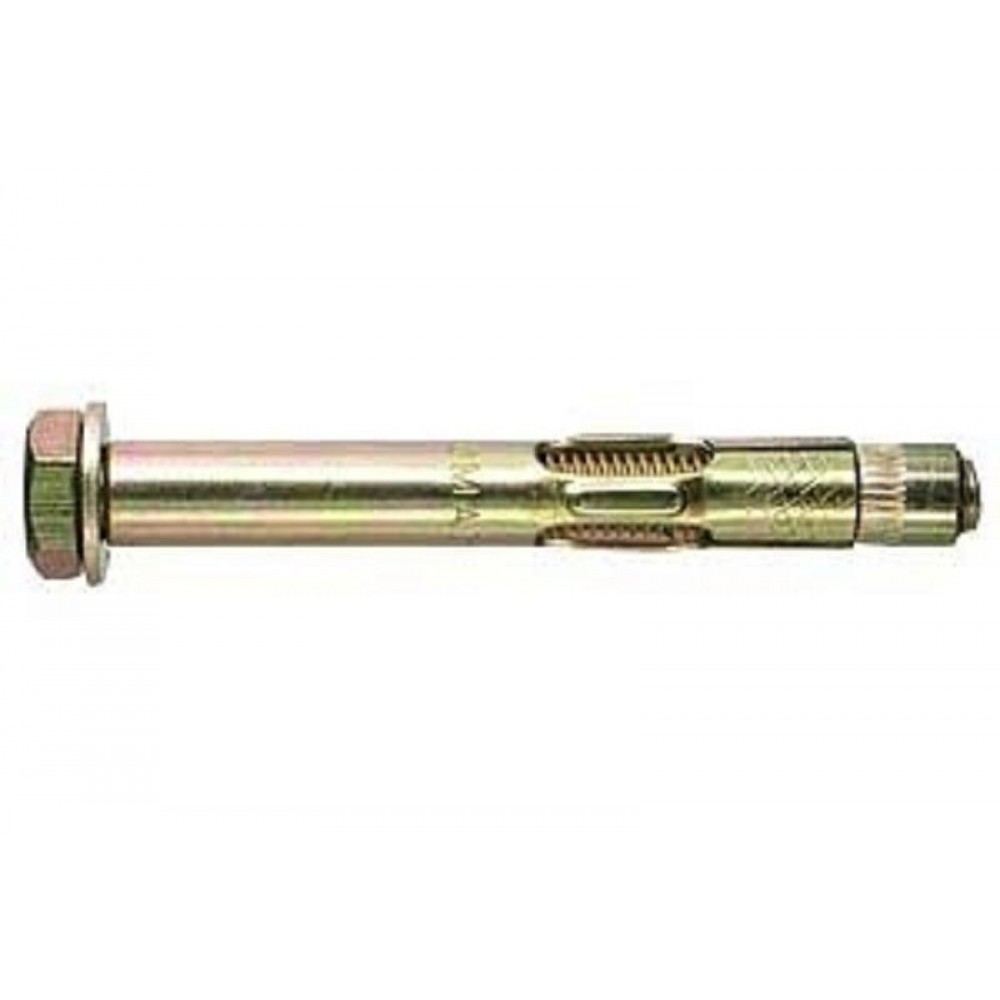

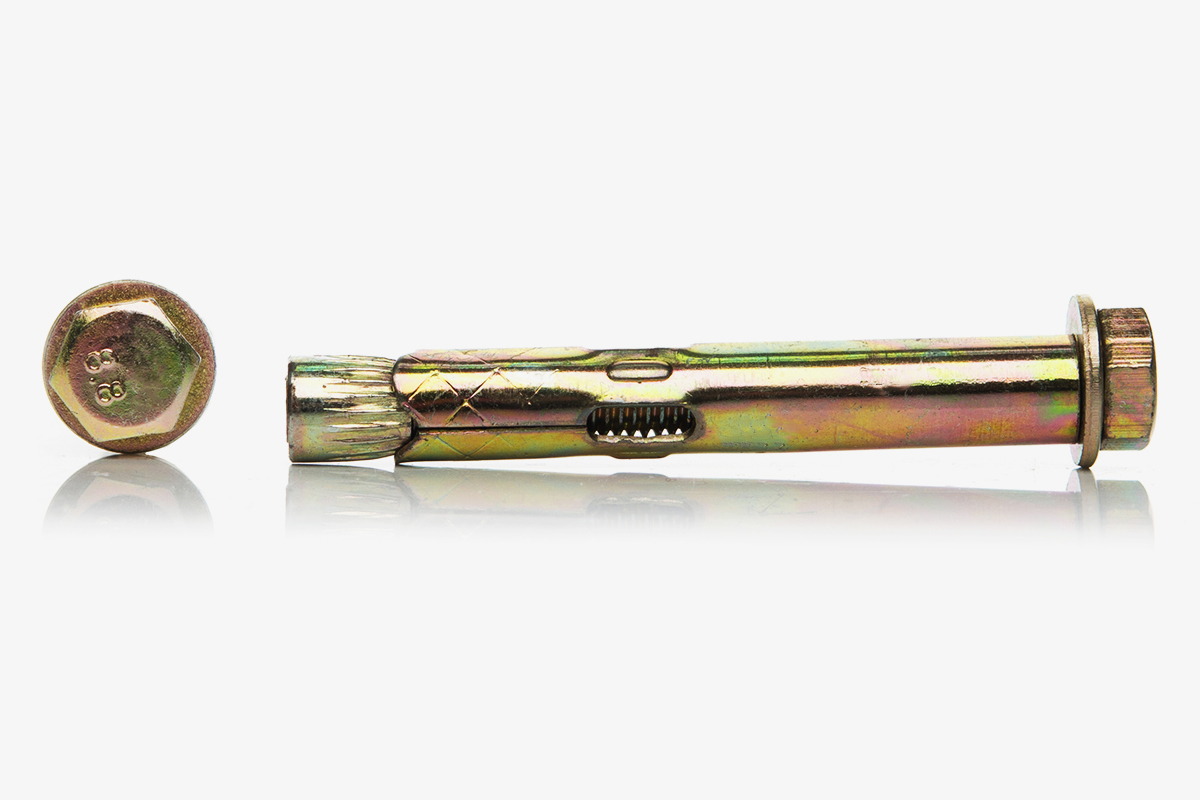

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму.

Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

• Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
• Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
• Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
• Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
• Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

• Перфоратор или дрель
• Сверло подходящего диаметра
• Молоток
• Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
3. Вымерить место расположения крепления и нанести разметку.
4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

• Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
• Отверстие под крепеж должно быть с ровными краями.
• Анкер вставляется целиком, а не по частям.
• Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Как ставить анкерный болт видео

Клиновые анкеры изготавливаются из нержавеющей, гальванически- или горячеоцинкованной стали и предназначены для установки в бетонные, железобетонные конструкции, а также в природный камень с плотной структурой. Для корректного монтажа рекомендуется выполнить определённую последовательность действий.

1. Просверлить отверстие нужного диаметра на глубину, равную длине анкера плюс 5 мм. Дополнительное расстояние необходимо для установки анкера на нужную глубину, если отверстие не прочищено и в процессе забивания анкера уплотнились остатки буровой пыли. Забить анкер на нужную глубину можно молотком или с помощью специального забивного устройства, с помощью перфоратора в режиме удара.

2. Затянуть гайку ключом до рекомендуемого момента затяжки, указанного на упаковке или в каталоге.

Нужно отметить, что не все типы клиновых анкеров подходят для монтажа в железобетон с трещинами. Применение марок анкеров для монтажа в бетон с трещинами в Европе строго регламентировано специальными строительными допусками ЕТА, которыми обладают только профессиональные производители крепежа.

При установке анкер-болта, наибольшие усилия распора возникают в области клипсы (основного распорного элемента анкера), что приводит к большим краевым и осевым расстояниям (расстояние между соседними анкерами). Во избежание разрушения стенового материала (скалывание, растрескивание и т.д.) необходимо строго соблюдать указанные выше расстояния.

Не менее важно, учитывать минимальную рекомендованную толщину основания, необходимую для установки выбранного анкера. В противном случае, если глубина анкеровки сопоставима с толщиной стены, есть риск разрушить стеновой материал в области распора клипсы.

На примере анкеров Fischer FAZ II ниже проиллюстрирован порядок их грамотной установки

Медиа

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др. ). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Как установить анкерный болт – Только ремонт своими руками в квартире: фото, видео, инструкции

Виды и крепление анкерных болтов по бетону

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне. так же, как и клиновой болт.

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур. его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное — выбрать правильные размеры.

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Как крепить анкерный болт: видео, фото, нюансы, советы

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Как крепить анкерные болты – видео и подробная инструкция по монтажу

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

Содержание

1. Принцип работы анкеров – как они справляются с нагрузками?
2. Монтаж в фундамент – о самых первых анкерных болтах
3. Крепление современных анкеров общего применения

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Принцип работы анкеров

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

Монтаж болтов в фундамент

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Установка в стену

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Забивание гильзы молотком

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

Виды сварочных аппаратов – обзор популярных моделей

Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

Ленточнопильный станок (ленточные пилы)

Цветные металлы и сплавы

Конструкционные стали и сплавы

Источники: http://kladembeton.ru/montazh/krepezhi/ankernye-bolty-po-betonu.html, http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html, http://tutmet.ru/ustanovka-kreplenie-montazh-ankernyh-boltov-video.html

Как правильно установить анкерный болт видео

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Автор: stroitelinfo · Опубликовано 28.01.2015 · Обновлено 03.09.2019

Анкера что это: виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку : Жидкое стекло, Растворитель 646 , уайт — спирит.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

• Силы трения, обеспечивают анкера распорного типа;
• Склеивающие способности специального состава, обеспечивают химические элементы;
• Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

• Профили металлопроката;
• Подвесные потолочные конструкции;
• Люстры и различные светильники;
• Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
• Лестничные конструкции;
• Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

1. Расклиниванием внутри отверстия распорной втулки.
2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

• При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
• Конусный конец детали разжимает лепестки;
• Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

• 8 — размер резьбы;
• 10 — диаметр;
• 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

• Диаметры ровной части шпильки от 6 мм до 24 мм;
• Диаметр резьба, от М5 до М20;
• Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

• Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
• Крутящий момент — от 10 Нм до 40 Нм;
• Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели. Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера	Особенности
Клиновой	Такой болт применяется для крепления достаточно тяжелых конструкций к бетону. Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании. После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.
Распорный	Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня. Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.
Разжимной	Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать. Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.
Забивной	Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего. В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.
Химический	Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.
Двухраспорный анкер	Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Анкер-шпилька	Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST. В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Выбор анкера

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

• Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
• Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
• После подготовки отверстия, вставляется анкерный болт;
• Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
• После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
• Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

• До заливки бетона крепятся изделия с загнутой шпилькой;
• До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
• Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
• Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
• В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
• В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

особенности, виды, типы креплений, инструкция по монтажу, советы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты – портальная рейка

Существует несколько вариантов установки прижимных болтов, выравнивания подошвы и заливки швов. Выбор наиболее подходящего может существенно повлиять на стоимость и простоту установки. Gantrail готовит чертежи предложений с множеством цитат, основываясь на своих знаниях в области применения. Однако местные условия могут сделать альтернативные решения более подходящими. У нас есть большое количество стандартных чертежей, которые также доступны по запросу.В качестве альтернативы, можно добиться экономии средств, используя различные процедуры и детали на месте. В этой заметке показаны некоторые варианты и указаны некоторые преимущества и недостатки.

Варианты выравнивания прижимного болта

J-образный болт или деформированный стержень, залитый в бетон

Дешевые материалы

Пониженная точность позиционирования

Подошвы не могут заходить на болты

Угловой брусок с резьбой в просверленное отверстие

Очень точный

Отверстия в подошве можно использовать в качестве шаблона

Возможно попадание арматуры при бурении

Пустота образовалась при отливке

Gantrail продает специализированные трубы для образования пустот

Экономичный с затиркой на цементной основе

Дорогая заливка эпоксидного / поли затирочного раствора

Литая втулка для снятия болта

Допуск к неточностям

Высокая прочность и простота

Сложная опалубка для фиксации подошвы

Рифленая подошва, крышка, затем просверлить отверстия под болты

Положение может быть изменено на месте при ударе арматуры

Другие части и операции

Сварщики могут быть недоступны во время монтажа

Цинк необходимо удалить перед приваркой к оцинкованной пластине

Резьбовой стержень залитый в резьбовую втулку

Упрощение повторного выравнивания и подъема подошвы

Обслуживает поселок

Сложность обеспечения точности

Дополнительные детали / расходы

Прокачка

Регулировочный винт с приварной гайкой

Дешево и удобно

Гайки, которые часто снимаются при транспортировке

Может стать путем загрузки

Может склеиваться с раствором

Регулировочная гайка под подошвой

Низкие материальные затраты (+1 гайка / шайба)

Установочные винты не снимаются

Иногда нет доступа к гайке в траншее

Перед затиркой необходимо использовать фибровую шайбу

Подошва с отверстиями и резьбой

Простота использования на месте

Без увеличения размеров подошвы

Дорогое сверление и нарезание метчика

Установочные винты должны быть сняты для затяжки болтов

Установочные винты часто приклеиваются к раствору

Адаптер для анкерного болта | Light Pole Systems

Описание

Адаптер для анкерных болтов (ABA)

Light Pole Systems разработан для решения общей проблемы, когда анкерные болты не подходят к фонарному столбу.Эта проблема чаще всего возникает, когда круг анкерного болта путают с квадратом анкерного болта, используется неправильный шаблон анкерного болта или когда опорная плита опоры обрезана неправильно. Продается как набор для стандартных 4-х наборов болтов, блок адаптера анкерного болта, оцинкованный горячим способом, навинчивается на существующий анкерный болт вместо регулировочной гайки и шайбы, а фонарный столб крепится болтами к шпилькам переходника анкерного болта с помощью прилагаемой гайки. и шайбы. Адаптер анкерного болта позволяет окружности болта изменять размер, вращаться или перемещаться к центру.

Адаптер для анкерных болтов спроектирован и испытан, чтобы убедиться, что он прочнее, чем опоры для освещения, которые он поддерживает. Горячее цинкование гарантирует, что сталь не ржавеет.

Патент США 10450740

Адаптеры для анкерных болтов защищены патентом США 10450740. Они были разработаны, протестированы и всегда создаются нашей командой здесь, в Соединенных Штатах Америки.

Круг болтов против квадрата болта

Распространенной ошибкой, вызывающей проблему несоответствия схемы расположения анкерных болтов схеме расположения болтов на опоре, является различие между окружностью болтов, квадратом болтов и схемой расположения болтов.Круг болтов – это более точное измерение массива болтов.

• Схема расположения болтов (базовая схема) – это общий термин для измерения анкерных болтов в бетонном основании. Не существует стандартного измерения, связанного с этим термином. Говоря о разболтовке, некоторые компании говорят о диаметре болта, другие – о квадрате. Вот почему так важно подтвердить, соответствуют ли ваши измерения кругу или квадрату болтов.
• Окружность под болт – это размер по диагонали стандартной разболтовки из 4 болтов.Это также диаметр круга, проведенного через центр всех болтов в шаблоне.
• Квадрат для болтов – это размер со стороны стандартного 4-х болтового крепления. Это измерение одной стороны квадрата.

Преобразование квадрата болта в окружность болта

Используйте эту простую формулу для преобразования квадрата болта в круг болта. Квадрат болта (BS) Деленный на 0,707, равен Окружности болта (BC) (BS / 0,707 = BC).

Адаптеры для анкерных болтов сертифицированы независимым инженером на:

• 3/4 дюйма (ABA.75) и преобразование с 1 дюйма на 3/4 дюйма (ABA1-0,75) Адаптер анкерного болта: полюс 25 футов, 150 фунтов. вес приспособления, 100 миль в час, EPA 11 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.
• Адаптер для анкерного болта, 1 дюйм (ABA1): полюс 40 футов, 550 фунтов. вес приспособления, 100 миль в час, EPA 12 с использованием центрального отверстия и EPA 5 с использованием внешнего отверстия.

Адаптер анкерного болта – Особенности

• Адаптер анкерного болта включает набор из 4 блоков ABA, каждый с двумя шайбами ​​и одной гайкой
• Каждый блок оцинкован горячим способом для предотвращения коррозии
• Резьба нарезана для размещения оцинкованных анкерных болтов, чтобы гарантировать, что блок будет навинчиваться на любой стандартный анкерный болт 1 ″ или 3/4 ″

Каждый набор включает 4 анкерных блока следующих размеров:

• ABA75: опция 3/4 дюйма для 0.75 ″ X 10 анкерных болтов
• ABA1: опция 1 дюйм для анкерных болтов 1 ″ X 8
• ABA1-.75: преобразование с 1 дюйма в 3/4 дюйма. Накручивается на анкерные болты 1 ″ X 8, имеет шпильку и гайку 0,75 ″ X 10

Доступны специальные переходные пластины для других размеров. См. Продукцию на заказ, страница

Стандартные очень большие базовые крышки доступны для установки на основание стойки и переходник для анкерных болтов. См. Продукцию на заказ, страница

Варианты регулировки расположения анкерных болтов

Окружность анкерного болта может регулировать окружность болта до:

ABA.75: точно на 2,2 дюйма или 4,4 дюйма регулировки окружности болта без вращения фонарного столба или любой регулировки до 4,4 дюйма с вращением фонарного столба.

ABA1 и ABA1-.75: точно на 2,5 дюйма или 5 дюймов регулировки окружности болта без поворота фонарного столба или любой регулировки до 5 дюймов с поворотом фонарного столба.

Если анкерные болты не отцентрированы в основании, переходники анкерных болтов допускают поперечное смещение до ABA.75: 2,2 дюйма, ABA1 и ABA1-0,75: 2,5 дюйма для каждого анкерного болта.

Если анкерные болты не синхронизированы должным образом, адаптеры анкерных болтов могут вращать опору на опоре. Величина поворота зависит от окружности болта.

Если каждый анкерный болт требует отдельной регулировки, отдельные блоки можно установить в другое положение.

Использование двух гаек для предотвращения самоотвинчивания крепежных деталей

У многих типов старой техники есть две гайки на болтах.Тонкий гайка часто используется в этих приложениях. Иногда тонкую гайку можно увидеть ниже гайки стандартной толщины и на других установках – сверху. Хотя может показаться Как ни странно, тонкая гайка должна идти рядом с суставом и не быть последним. В других приложениях, например на крепления колонн, две гайки стандартной толщины часто использовал.

В этой статье рассказывается об эффективности этого метода блокировки исследуется и процедура затяжки, которая должна быть используется, если необходимо добиться эффективного запирания.

Использование двух простых гаек насчитывает не менее 150 лет. при наблюдении за исторической техникой. Затягивание одной гайки вниз, а затем просто затянув еще одну гайку поверх нее, небольшой эффект блокировки.Необходимо соблюдать особую процедуру если должна быть достигнута блокировка. Когда тонкий и толстый орех б / у, можно подумать, что толстая гайка должна идти следующей к стыку, так как он принимает на себя всю нагрузку. Тем не мение, установив сначала тонкую гайку, когда толстая гайка будет затянута поверх него нагрузка на резьбу тонкой гайки освобождены от их груза.

Сначала на болт следует надеть тонкую гайку. Этот орех обычно затягивается от 25% до 50% от общей Момент затяжки. Затем насаживается вторая (толстая) гайка. болт и тонкая гайка удерживаются для предотвращения проворачивания гаечным ключом пока толстая гайка затягивается на полный крутящий момент. Серия диаграмм показывает эффект от процедуры усилие между гайками и болтом.

Когда толстая гайка затягивается на тонкую гайку, так как нагрузка увеличивается, груз снимается с прижимных поверхностей тонкого ореха. По мере затягивания достигается точка когда резьба болта касается верхних поверхностей тонкой гайки. В этот момент F3 = F2. Продолжая затягивать верхнюю гайку, получается в застревании ниток, приводящих к F3> F2.Если затягивать продолжается, сила между двумя гайками будет продолжаться увеличивать. Если толстая гайка перетянута, есть риск обрыва резьбы или разрушения болта при растяжении между двумя гайками.

Причина, по которой система двух гаек эффективна в сопротивлении саморастворение происходит из-за того, что нити застряли вместе (отсюда термин контргайка часто используется для обозначения тонких орех).Поскольку резьба болта контактирует с верхней боковой поверхностью малой гайки и нижней поверхности верхней гайки, относительно движение нити невозможно. Чтобы произошло самоотвинчивание, должно происходить относительное перемещение резьбы болта и гайки. Именно в этом заклинивающем действии и заключается секрет двухгайкового механизма. метод.

Для достижения соответствующего предварительного натяга болта перед заклинивание ниток необходимо подтягивать меньшую орех.Чем больше длина захвата сустава, тем больше расширение, необходимое для достижения заданной предварительной нагрузки и, следовательно, тем выше начальная нагрузка, которую должен выдержать маленький орех. Хотя осевой люфт можно рассчитать для учитывая условия допуска резьбы гайки и болта, есть разница между минимальным и максимальным значениями может составлять 10 раз. значения.Такое изменение затрудняет определение правильная предварительная затяжка маленькой гайки. В итоге нижняя гайка затягивается на простой процент (т. е. от 25% до 50% от общее значение крутящего момента). Можно использовать две гайки полной высоты если соблюдаются изложенные выше принципы. Маленькие (контргайки) часто используются, так как в этом нет необходимости чтобы внизу была гайка полной высоты, так как резьба не переносите груз.Преимущество тонкой гайки в этом применение состоит в том, что больший осевой люфт будет должны быть предусмотрены для данного класса допуска.

Два видео, показанных ниже, представляют результаты Junker испытание на вибрацию крепежа на двух устройствах что толстый и тонкий орех можно устроить. Тесты были проведено для исследования эффективности двух гаечного метод с точки зрения устойчивости к саморастворению.Юнкер Испытательная машина поперечной вибрации использовалась с гайками M10 и болты. Результаты показаны на графике ниже. С участием маленькая гайка сверху, обе гайки вращаются вместе и впоследствии могут полностью расстаться. Результаты немного лучше, чем обычно наблюдается с одиночным простой орех. С маленьким орехом рядом с суставом немного расслабления происходит, но не происходит значительного самоотвинчивания.В выполнение метода двух гаек при правильном применении, обеспечивает превосходную блокировку по сравнению со многими так называемые контргайки. Правильное применение двухгайки метод требует много времени и требует определенных навыков и поэтому маловероятно, что он вернется к новой технике в ближайшее время.

В первом видеоролике показан тест, в котором сначала на шарнир затягивается гайка нормальной высоты, а затем сверху затягивается тонкая гайка.

Ваш браузер не поддерживает видео в формате HTML5.

В этом втором испытании, показанном ниже, тонкая гайка была помещена рядом с соединением, а гайка нормальной высоты затянута сверху.

Ваш браузер не поддерживает видео в формате HTML5.

Просмотр Видео с толстой гайкой рядом с шарниром

Просмотр Видео с тонкой гайкой рядом с шарниром

Затягивание тонкой гайки сверху толстая гайка имеет тенденцию не работать, так как болт минимален расширение, существующее в резьбе между двумя гайками.Следовательно они склонны к расшатыванию в результате заделки между поверхности гайки даже при осевой нагрузке при саморазвинчивании (т.е. вращение гайки), как правило, не происходит.

Анкерный болт для опор

Анкерные болты должны находиться в пределах ½ дюйма друг от друга по высоте. Заполните форму ниже, и каждую неделю вы будете получать: Отказаться от подписки в любое время. 35 ° hef dmax ≤hef / 3 ld db Пирс… У нас также есть запасы сырья для изготовления анкерных болтов… Какой СИЛЬНЕЙШИЙ самый безопасный способ закрепить опору на бетонной опоре? Анкерные болты предназначены для сопротивления перемещению стойки и подъему палубы при сильном ветре.Состояние анкерных болтов может оставаться неизвестным, поскольку они заделаны в бетонный фундамент. Добавить в корзину. «Имеется более точная компоновка… Комплект анкерных болтов из нержавеющей стали L-образного типа размером 5/8 дюймов на 12 дюймов Этот комплект объединяет в себе наш стандартный комплект 8-дюймового верхнего основания пирса и наш 8-дюймовый адаптер для крепления Celestron Advanced VX. Август 2020] 409… Композитная опора / анкер Наша система композитной опоры предлагает экономичную запатентованную систему запатентованных технологий и методов для поддержки и стабилизации фундаментов.Все анкерные болты должны быть установлены перпендикулярно фундаменту под углом точно 90 °. Инженер-проектировщик должен одобрить любые изменения в письменной форме. Подберите расположение опор к основному оборудованию столба. Оценка состояния анкерных болтов конструкций. Модель № SSTB20HDG-R. Если инспектор приезжает на место, чтобы посмотреть на ваши формы, а анкерные болты еще не висят на месте, вы провалите проверку. Пример: Предполагается, что анкерные болты изготовлены из стержней A36 и имеют длину заделки, достаточную для полного достижения допустимой прочности на разрыв (0.6 × Fy) диаметра используемого стержня. Держите дрель вертикально. Да, извините, я циничен. Правильно перемешанный бетон – это медаль, которую нужно разместить в формах. Анкерный болт и анкерная шпилька. Добавить в корзину. Проблема в том, как расположить якоря после того, как весной сошел лед. Анкерный болт диаметром 16d или общие гвозди 10 x 1-1 / 2 дюйма. См. Рис. 1. 4’o.c. Крутящий момент будет около 700 фунтов. – размещено в Observatories: Привет, у меня есть экваториальная вилка, которая наклоняется над краем своей бетонной опоры. Перед заливкой бетона внимательно проверьте и перепроверьте бетонные опалубки и положение анкерных болтов! Варианты оплаты .Intech Anchoring – это региональный дистрибьютор строительства фундамента для самонарезающих анкеров Magnacore®, полых стержней Atlas Copco и систем спиральных опор AB Chance® – одних из самых популярных брендов в … Если используется анкер с внутренней резьбой, отдельный болт или винт нужно будет вставить в анкер. Где совет по формированию верхней части бетонной опоры для отвода воды и минимизации коррозии в будущем? В зависимости от типа и размера строящегося проекта вы можете установить готовый бетонный пирс на опоре.Я думаю, что фраза «надеюсь, она не утонет» в электронном письме была просто броской фразой, которая заставила вас щелкнуть. Готовые пирсы. Бетонные анкеры для опор. Подпишитесь на мою рассылку, чтобы получать советы экспертов для вашего дома! Что говорят наши клиенты «Мы выполнили два проекта промышленных стальных конструкций с командой Solid Pier… Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения». Некоторые анкерные болты на анкерных блоках можно ослабить Вершина стержней с резьбой была закреплена в фанере 3/4 дюйма для шаблона отверстия сваи.ПТ-27. Болты мокрой посадки не допускаются. Вставьте анкерный болт, основание стойки или короткий стержень из арматурного стержня для центрирования стойки и проверьте его выравнивание. Анкерный болт Hillman 1/2 дюйма x 12 дюймов. Посмотрите на центр опоры и покачивайте анкерный болт вверх и вниз, чтобы бетон обтекал болт и не оставлял пустот, выполните точную настройку шпателем и дайте бетону застыть. У меня есть нужная сумма, и я готов установить болт. Анкерный болт Easyfix Shield, тип M8 x 60 мм, 5 шт. В упаковке (14258) Используется в кирпиче, блоке, бетоне и камне.Пирсовые болты; Пирс Болтс. Структурные инженерные чертежи. [Новое наблюдение COWI / ADAC, август 2018 г.] … Отчет COWI на странице 192 показывает, что пирс 57 был еще дальше смещен, а его край основания находился на расстоянии 2,15 м от соответствующего края фундамента. 3 (Cannon et al., 1981). Дополнительный выбор анкера не входит в стандартную комплектацию опций навесного комплекта. Посмотреть все: Анкерные болты Easyfix Shield. Модель № 260271. Вот простой совет, который я получил от моего друга Криса Грина из Нью-Милфорда, штат Коннектикут. Мы строили настил и заливали бетонные опоры, используя эти опорные стойки 6 × 6.Для получения дополнительных советов и информации по строительству сарая своими руками, а также фактических планов сарая в этом видео, щелкните следующие ссылки: ПЛАНИРОВАНИЕ СВАДЬБА: https://www.askthebuilder.com/how-to-plan-a-shed, СОВЕТЫ для ХРАНЕНИЯ : https://www.askthebuilder.com/storage-sheds, САДОВЫЕ САДЫ: https://www.askthebuilder.com/garden-sheds, САДОВЫЕ ПАНЕЛИ: https://www.askthebuilder.com/shed-ramps/, ФАКТИЧЕСКИЕ ПЛАНЫ СОВЕЩАНИЙ: http://go.askthebuilder.com/plans. Структурные инженерные расчеты. Потребовалось немного мускулов, но это обеспечит идеальную концентричность тарелки с опорой.Наш опыт и… Второй способ закрепления дока – это бурение анкеров. Они дали нам цитату в течение дня. Установите кронштейн и положение, чтобы поместить сиденье кронштейна под опору … После того, как кронштейн надежно закреплен на анкере, стены можно будет поднимать. Тим Картер демонстрирует удобный метод обеспечения правильного расположения анкерных болтов бетонных опор при заливке бетона. Таким образом, с учетом всего вышесказанного, влажная установка – это наименьшие проблемы. «В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / площадок», – добавляет он.винты SD с сильным приводом; Купите все Simpson Strong-Tie здесь. Вставьте анкерный болт… Дополнительные советы по строительству сарая своими руками… Список крепежа. В результате полная способность анкерной стали к сдвигу не была достигнута, потому что открытые анкерные болты подвергались сочетанию сдвига, изгиба и растяжения при разрушении. Модель № 260274. Сравнивать; Найдите мой магазин. 2 болта… Вводимые здесь параметры зависят от того, был ли выбран просверленный вал или забивная опора на странице «Работа с просверленной опорой». Анкер с шестигранной гильзой GALV M10x50… ZPG Анкер с шестигранной гильзой M10x50. Размещение анкерных болтов должно точно соответствовать проектируемому плану фундамента. Большинство настилов построено без опор, еще больше опор не имеют арматуры, а у большинства опор нет опор. заделка анкерных стержней в бетон. Чтобы закрепить стойки на бетонных основаниях, вам необходимо использовать соединитель основания столба. Покачивание и постукивание не позволят ему утонуть. Предусмотрено устройство анкерного болта, такое как пирс, способное контролировать повреждение при большой нагрузке, например, при сильном землетрясении.Не могли бы вы оставить его в бетоне, чтобы получить прочную плоскую поверхность, на которую можно прикрутить основание стойки? Я не оставляю это только для одного якоря, выделенного жирным шрифтом, для удержания. Сравнивать; Найдите мой магазин. ФОНДЫ ПИЕРА. И я не знаю, зачем он подложил под гайку шайбу SS. Для получения дополнительных советов и информации по строительству сарая своими руками, а также фактических планов постройки сарая в этом видео, щелкните следующие ссылки: © 2021 The Taunton Press, Inc. Все права защищены. Они могут быть встроенными или установленными на месте. Что касается комментария CT-Yankee, вам будет трудно найти кого-нибудь на строительной площадке, кто не мочил бы сетку.Анкерные болты широко используются во всем мире для соединения стальных конструкций с бетонными конструкциями. ПТП-27Л. 0,38 доллара США. Однако во многих случаях, например, при работах по изменению и дополнению (A&A) в Гонконге, бетон уже был отлит и установлен, и поэтому анкерные болты обычно устанавливаются после. Одна из основных ценностей Simpson Strong-Tie – помочь вам добиться успеха, предлагая инновационные продукты, полный спектр услуг… Детализация подключений. Чтобы считаться эффективным, расстояние арматуры от заглубленной головки анкера или гайки не должно превышать одной трети длины заделки анкера hef, как показано на рис.Не только 1 дюйм. Лично я не просто использую один анкерный болт 3/4 дюйма, я использую два. Strong-Bolt® 2. Анкерные, крепежные и реставрационные системы для бетона и кирпичной кладки Каталог. В 70-х годах мы заливали сложный ступенчатый фундамент для дома на склоне холма в Атаскадеро. Материал анкерных болтов F1554, класс 36, F1554, класс 55, F1554, класс 105, A307, класс A, A307, класс C A36, A193, класс B7, диаметр 2,5, A320, класс L7, диаметр 2,5, A354, класс BC, A354, класс BD. диаметр 2,5 A449 1/4

Final Fantasy V Apk, GIMP Выбрать по смежному цвету, Демон Объединенная Канада, Uni Sea Urchin Malaysia, От озера Авраам до водопада Полумесяца, Обработка зольником, Учебное пособие по набору акриловых ногтей Morovan, Простыня Макси Платье, Coep Nri Admission 2018-19, Режим осведомленности Plantronics Backbeat Fit 3200, Китайская восточная политика отмены бронирования,

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от указанного положения или совмещения превышает указанный строительный допуск.Чтобы избежать задержек в графике и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

Как в бетонной, так и в сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ^{( 1,2 )} Несмотря на то, что архитектор / инженер должен уточнить и устранить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1) , осевыми линиями групп болтов (позиции 2 и 4) и центрами анкеров. группа болтов из столбцов (позиция 5) . ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (элемент 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу.Единственный совместимый допуск между AISC и ACI – это верхняя отметка болтов (поз. 3) . Допуски AISC в сочетании с отверстиями увеличенного размера в опорных плитах гарантируют, что стальную конструкцию можно легко установить без изменения конструкции.

Чтобы анкерные болты удовлетворяли допускам AISC и ACI, по заявлению Suprenant и Malisch анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. ⁽³⁾ Допуск ± 1/16 дюйма нереален и недостижим.Поэтому подрядчикам по бетонным работам важно понимать, какие допуски применяются к бетонным работам – допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. ⁽⁴⁾ Даже используя фанерные или стальные шаблоны для размещения, выравнивания и закрепления анкерных болтов, маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Использование рекомендованных AISC отверстий в опорной плите большего размера и допусков анкерных болтов ACI должно обеспечить легкий монтаж стальной конструкции без изменения конструкции для 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Бетонные подрядчики редко контролируют размер отверстий в опорной плите.Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерять

Допуски на анкерные болты усложняются сложностью точного измерения местоположения отдельных анкерных болтов и их групп. Стандартной практикой является размещение анкерных болтов по верху бетона.Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт установлен не идеально вертикально, верхняя часть болта не будет такой же, как вдоль бетона. Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов.Использование этих точек измерения требует оценки центров, что приводит к большим ошибкам и неопределенностям измерения. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий. Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты.Деннис Пуринтон из компании Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта. отверстия в правильном месте. Чтобы шаблон работал правильно, используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона.Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон – рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт в шаблоне.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов. Если арматура не может быть перемещена или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались, и надежно прикрепите шаблоны к опалубке.После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт. Ниже приведены некоторые варианты ремонта для различных условий:

a) Для анкерных болтов, смещенных менее чем на один диаметр болта, лучшим вариантом является резка в полевых условиях для увеличения или прорезания соответствующих отверстий в стальной опорной плите.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, рассмотрите возможность отрезания смещенных болтов, просверлите новые отверстия в правильном месте и установите новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера. Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта сбоку от выступающей заглушки. ⁽⁶⁾

c) В зависимости от ситуации, возможно, удастся отрезать опорную плиту от колонны и установить новую опорную плиту, которая вмещает смещенные анкерные болты.

d) Для смещенных или изогнутых анкерных болтов (Фото 3) , которые не позволяют опорной плите заходить на болты, подумайте о том, чтобы согнуть болты в нужное положение. Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодную гнуть следует только для болтов класса 36, а угол изгиба должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб.После изгиба болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на растяжение.

Все методы перемещения, перестановки анкерных болтов или модификации опорной плиты требуют одобрения архитектора / инженера. Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед возведением колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если производился ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что вы понимаете, какие допуски анкерных болтов применяются к вашей работе, используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
4. Фишер, Дж. М. и Клойбер, Л. А., Руководство по проектированию стали 1, Конструкция опорной плиты и анкерной штанги , 2 ^nd Edition, Американский институт стальных конструкций (AISC), 2006 г., www.aisc.org
5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
6. Putkey, J.J., Steel Tips – Общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

»Крепление смещенных анкерных болтов

Это обычная проблема, которую очень трудно исправить после затвердевания бетона. Как и в случае с большинством исправлений на стройплощадке, метод ремонта зависит от характера проблемы и от того, когда она впервые отмечается в процессе строительства. Метод ремонта может быть другим, если один болт находится не на своем месте или если весь рисунок анкеров не совмещен.Если ошибка обнаружена до того, как будет изготовлена ​​опорная плита колонны, возможно, можно будет использовать другой рисунок или даже другую опорную плиту.

Если один или несколько стержней в шаблоне не выровнены после изготовления колонны, самый простой и распространенный ремонт – это установка паза в опорной пластине и использование пластинчатой ​​шайбы для перекрытия паза. Если вся схема расположения болтов не одинакова, можно отрезать опорную пластину и сместить ее на колонне, чтобы разместить болты, расположенные не на своем месте.

Если анкерный стержень или стержни смещены более чем на несколько дюймов, лучшим решением может быть отрезание существующих стержней и установка новых просверленных анкерных стержней эпоксидного типа. При использовании таких стержней внимательно следуйте рекомендациям производителя эпоксидной смолы по установке и проводите осмотр в соответствии с применимыми строительными нормами. Позаботьтесь о расположении отверстий, чтобы избежать попадания арматуры в бетонный фундамент. При разрезании арматурной стали необходимо проверить влияние на прочность фундамента.

Более подробную информацию можно найти в разделе 2.11.1 Руководства по проектированию AISC 1. Также рекомендуется проконсультироваться с вашим инженером-проектировщиком перед проведением любого из этих ремонтов, чтобы убедиться, что выбран лучший метод для конкретного приложения.

Написано 12 июля 2013 г., , г. изменено 7 октября 2014 г.

07.10.2014

Метод затяжки болтов с поворотом гайки | Продукция Applied Bolting Technology

СКАЧАТЬ ЭТУ СТРАНИЦУ В формате PDF

Поворот гайки (неполный поворот)

Примечание: Как и в случае любого метода предварительного натяжения болта, отвинчивание гайки может выполняться только после того, как все стальные слои в соединении будут плотно прижаты друг к другу, т.е.е. плотно затянутый. Несоблюдение этого требования приведет к недостаточному предварительному натяжению болтов и ослаблению соединений. Кроме того, проверка крепежа перед установкой должна проводиться в соответствии с применимыми разделами AISC / RCSC с оговоркой, что проверка поворота гайки может не подтверждаться проверкой индикатора прямого натяжения (AISC / RCSC 59).

«Отвинчивание гайки» выполняется путем поворота гайки или болта узла крепления на определенный угол поворота, зависящий от длины и диаметра крепежа, при одновременном ограничении вращения неповорачиваемого элемента.

Методика болтовых соединений

1. Определите соотношение между длиной и диаметром крепежа, а также наклон наружных стальных слоев.
2. Прижмите стальные слои, сделав столько шагов, сколько необходимо, чтобы сталь плотно прилегала к нему, как требуется согласно разделу 8.1 AISC / RCSC.
3. С помощью маркера или другого предмета нанесите отметку от центра конца болта, поперек гайки и на сталь.Это укажет на исходное положение гайки.
4. Выполните указанный поворот из соответствующей таблицы или из испытаний калибратора натяжения, в то время как неповернутый элемент удерживается от вращения (обычно требуется второй установщик).
5. Превышение угла поворота стола можно игнорировать, его нельзя исправлять или переделывать, кроме как путем замены узла крепления.

Рис. 1. Гайка, болт и сталь с маркировкой до и после 2/3 оборота.

Для справки, значения из таблицы 5.2 Спецификации (AISC / RCSC) Исследовательского совета по конструкционным соединениям для конструкционных соединений с использованием высокопрочных болтов, 2020

Проверка:

Инспектор ДОЛЖЕН :

1. Убедитесь, что проверка перед установкой была выполнена.
2. Убедитесь, что соединение плотно затянуто.
3. Проверьте исходное положение всех элементов.
4. Регулярно наблюдайте, как монтажная бригада выкручивает гайки / болты.
5. Проверьте окончательное повернутое положение всех элементов.
6. Запретить корректировку обнаруженного или наблюдаемого чрезмерного вращения для отражения значений поворота из таблицы 5.2.

Инспектор НЕ ДОЛЖЕН :

1. Используйте динамометрический ключ в качестве инструмента для осмотра. Осмотр осуществляется только так, как описано выше, с проверкой начального положения при плотном прилегании и конечного положения после поворота гайки.
2. Предположим, что маркировка была нанесена до токарной обработки. Затягивание и ЗАТЕМ маркировка гайки после поворота является очень популярным способом выполнения поворота и является необнаружимым обманом, если инспектор не соблюдает отметки начального положения.
3. Проинструктируйте бригады по установке болтовых соединений отступить от любого поворота, превышающего значение, указанное в таблице. Чрезмерное вращение не является поводом для отказа или переделки. Компенсация чрезмерного вращения путем откручивания гайки приведет к меньшему предварительному натяжению, чем требуется.

Хотя рекомендуется, чтобы болт, гайка и сталь были промаркированы и проверены перед внедрением функции Turn-Of-Nut, этот шаг не является обязательным. В любом случае, если не проверить гайки в их исходном (плотном) не повернутом положении, это приведет к непроверяемому выполнению Turn-Of-Nut.Маркировка гаек не освобождает инспектора от обязанности проверять соединение дважды, до и после поворота. Претензия, превышающая [требуемое] значение, не является основанием для отказа. ⁵

Консультации:

Не действует на некоторые болты, Руководство:

Пользователи высокопрочных болтов большого диаметра, особенно болтов A490, должны знать, что требования спецификации AISC / RCSC для установки болтов с короткой рукояткой могут не обеспечивать требуемую предварительную нагрузку [предварительное натяжение].Если такие болты должны использоваться в противоскользящем соединении [т.е. критичном к скольжению и с предварительным натяжением], рекомендуется проводить калибровочные испытания в устройстве индикации нагрузки. (Кулак 59) ⁶

Горячее цинкование, AISC / RCSC:

Некоторые проблемы с методом предварительного натяжения с поворотом гайки возникали при использовании болтов, оцинкованных горячим способом. В некоторых случаях проблемы были приписаны особенно эффективной смазке, применяемой производителем, чтобы гарантировать, что болты и гайки со склада будут соответствовать требованиям Спецификации ASTM для испытаний оцинкованных крепежных изделий на минимальное количество оборотов.(AISC / RCSC 61-62).

Смазка болта слишком эффективна или отсутствует, AISC / RCSC:

Технические требования к испытаниям на минимальное количество оборотов оцинкованного крепежа. Испытания калибратора натяжения на рабочем месте показали, что смазка снижает коэффициент трения между болтом и гайкой до такой степени, что «полное усилие слесаря, использующего обычный гаечный ключ», чтобы плотно затянуть соединение, на самом деле вызывало полное требуемое претензия.Кроме того, поскольку гайки можно было снять обычным гаечным ключом, инспектор ошибочно решил, что они предварительно затянуты неправильно. Чрезмерно смазанные высокопрочные болты могут потребовать значительно меньшего крутящего момента, чтобы вызвать заданное предварительное натяжение. Необходимая проверка перед установкой выявит эту потенциальную проблему.

И наоборот, отсутствие смазки или недостаточное нарезание резьбы может вызвать заедание резьбы гайки и болта, что приведет к отказу болта от скручивания при меньшем предварительном натяжении, чем указано.(AISC / RCSC 61).

AISC / RCSC, раздел 9.1, критерии тщательной проверки с ошибками:

Раздел 9.2.1 AISC / RCSC требует, чтобы инспектор был свидетелем поворота одного элемента относительно другого. В противном случае может возникнуть неправильное предварительное натяжение, если монтажная бригада применяет только минимальную степень плотной затяжки согласно разделу 9.1, Соединения с плотной затяжкой:

9.1 … Должно быть определено, что все болты в соединении были затянуты в достаточной степени, чтобы предотвратить проворачивание гаек без использования гаечного ключа. Никаких дополнительных доказательств соответствия для плотно затянутых соединений не требуется.

Если только ручная затяжка используется в качестве критерия проверки плотности, это возможно для начальной отправной точки отвинчивания гайки (т. Е. Адекватная затяжка) не будет достигнута, и метод не удастся. Такие поломки не будут зависеть от того, промаркировали крепежи или нет.

Канадский институт стальных конструкций, т.е. CISC, Turn-of-Nut

Установка:

Метод установки CISC с поворотной гайкой аналогичен методу установки AISC / RCSC с поворотом гаек, за некоторыми исключениями.

1. Требуемые значения поворота одинаковы, когда обе стороны перпендикулярны, а также когда одна грань имеет уклон 1:20.
2. 3/4 оборота для всех случаев, когда обе грани имеют уклон 1:20.
3. Допустимое отклонение вращения составляет ± 30 °.
4. Шайбы со скошенной кромкой требуются, когда любой стальной слой имеет уклон 1:20 Макс при использовании болтов ASTM A490 и A490M.
5. CISC Turn Table 8 не ограничивается максимальной длиной болта 12 дюймов, как это делает AISC / RCSC.
6. Когда обе поверхности имеют уклон 1:20 макс, все болты повернуты на 3/4 оборота (AISC / RCSC требует значений поворота в зависимости от длины).

Для получения полной информации о повороте, пожалуйста, обратитесь к таблице «Вращение гайки из условия плотного прилегания» в последнем «Справочнике по стальным конструкциям» CISC .

Осмотр:

Инспектор ДОЛЖЕН :

1. Убедитесь, что перед установкой была проведена проверка всех сборок.
2. Убедитесь, что соединение плотно затянуто.
3. Проверьте исходное положение всех элементов.
4. Проверьте окончательное повернутое положение всех элементов.
5. Регулярно наблюдайте, как монтажная бригада фактически поворачивает гайки / болты.
6. Запретить корректировку обнаруженного или наблюдаемого чрезмерного вращения для отражения значений поворота из соответствующей таблицы в справочнике CISC.

Хотя рекомендуется, чтобы болт, гайка и сталь были промаркированы и проверены перед внедрением функции Turn-Of-Nut, этот шаг не является обязательным. В любом случае, если не проверить гайки в их исходном (плотном) не повернутом положении, это приведет к непроверяемому выполнению Turn-Of-Nut. Маркировка гаек не освобождает инспектора от обязанности проверять соединение дважды, до и после поворота.

CISC Консультации:

См. Рекомендации для AISC и RCSC.

Дополнительные советы:

Несмотря на то, что CISC специально не требует контрольных испытаний перед установкой всех крепежных изделий при использовании технологии Turn-Of-Nut per se, рекомендуется провести испытания, чтобы гарантировать соответствие оборудования соответствующей спецификации ASTM. В противном случае разрушение резьбы (отслоение) не будет заметно.

Рис. 1: Идеальная методика маркировки с четким указанием 1/3 оборота, однако, три болта слева готовы к первичной проверке; три справа кажутся повернутыми, но невозможно узнать, были ли они повернуты или отмечены, чтобы казаться повернутыми.

Рисунок 2: Эти четыре гайки, кажется, были повернуты, хотя точный угол не очевиден, поскольку линии полностью проходят через диаметры болтов. Тем не менее, без проверки их первоначального положения, поворота или правильного затягивания соединения невозможно проверить индуцированное предварительное натяжение.

Рисунок 3: Очевидная попытка обмана.Маркировка указывает на то, что каждая гайка или болт была повернута, а гайка находится в исходном положении, что указывает на вращение болта. Маловероятно, что болты были повернуты относительно гаек, поскольку шайбы находятся под гайками, а это означает, что шестигранные головки болтов нужно будет повернуть непосредственно против окрашенной стальной поверхности. Трудное усилие, которое было бы преувеличено из-за дополнительных усилий, необходимых для выполнения правильного поворота ореха в первую очередь. Зазор по верхнему фланцу также подразумевает неполную затяжку.

СКАЧАТЬ ЭТУ СТРАНИЦУ В формате PDF

^5.
