Автоматический выключатель АП-50
АПЭШКА – если это слово ни о чем Вам не говорит, то у меня нет слов. Ведь это очень распространенный автомат, который используется повсеместно, ну или использовался и остался с тех времен. Вот непосредственно его фоточка.
Область применения выключателей довольна широкая и сводится к следующим пунктам:
- нечастые коммутации в цепях тока переменного до 500В и постоянного – до 200В
- отключение тока перегрузки и тока короткого замыкания
- пуск и защита двигателей с короткозамкнутым ротором
Согласно паспорта, АПшки классифицируются по следующим показателям:
- по числу полюсов – двухполюсные и трехполюсные
- по номинальному току расцепителей максимального тока – 1,6 2,5 4 6,4 10 16 25 40 50
- по наличию расцепителей максимального тока в каждой фазе: МТ, Т, М.
- МТ – с электромагнитным и тепловым расцепителем
- М – с электромагнитным расцепителем
- Т – с тепловым расцепителем соответственно
- встречаются и без расцепителей (выключатели неавтоматические на ток 50А)
- по току отсечки: 8-14, 6-8, 3-4 кратный ток отсечки от номинального тока расцепителя. Калибровка автоматов по току отсечки выполнялась на переменном токе, отсюда следует важное замечание, что ток отсечки автомата в цепи постоянного тока будет на 30% выше указанного.
- по наличию дополнительных расцепителей:
- автоматы с расцепителями минимального напряжения на 127, 220, 380 В переменки частотой 50Гц. Он отключает автомат при снижении напряжения ниже 35% от номинального и ниже
- автоматы с расцепителями максимального тока в нулевом проводе на токи отсечки: 10, 16, 25, 30, 40, 50А. Этот расцепитель за время не более 0,1с отключает автомат при токе в нулевом проводе равном номинальному току расцепителя фазы (плюс 10%)
- по присутствию блок-контактов, которые выполнены отдельным узлом:
- без блок-контактов
- с блок-контактами 1НО и 1НЗ
- с блок-контактами 2НО и 2Н3
Рассмотрим строение и конструктив сего автомата более подробно
Черный, как ночь, он имеет две кнопки, красную и белую. Они служат для коммутации – включения и отключения выключателя. Если автомат включен, то кнопка включения утоплена, в выключенном состоянии – кнопка выходит из крышки. Крышка крепится на двух болтах, один подлиннее, второй покороче. Крышка служит для защиты от токоведущих частей, так как провода крепятся под ней под болты с шайбами, а из отверстий сверху и снизу выходят жилы в изоляции.
Часть, к которой крепится крышка называется цоколь. На цоколе смонтированы все части автомата, кроме дугогасящих камер, которые расположены на самой крышке. Гашение дуги в камерах происходит за счет ее дробления и деионизации пластинами.
Если в одной из фаз происходит перегрузка или появляется ток КЗ, то срабатывает расцепитель (тепловой или электромагнитный) и приводит в действие отключающую рейку общую для всех трех фаз, вследствие действия которой контакты размыкаются.
При эксплуатации автомата АП50 необходимо периодически очищать от копоти и пыли, следить за состоянием контактной системы (чтобы не было перекоса контактов и неодновременного касания контактов при срабатывании).
В данных автоматах присутствует механическая регулировка максимального тока. В нашем случае (на фото) от 0,6 до 1 номинального тока. Для регулировки необходимо выключить автомат, отключить от сети, снять крышку двумя болтами, сбоку найти регулировочный болт, чуть-открутить его и отрегулировать ток до нужного значения.
Бывает, что автоматы путают местами и потом не знают какая крышка от какого. Талантливые разработчики предусмотрели и такой вариант. Чтобы узнать номинал автомата, достаточно снять крышку и посмотреть на металлическую пластинку около кнопок – на ней и будет выбит номинальный ток автоматического выключателя АП50.
Стоит отдать должное этим автоматам, которые уже доживают свой век и на смену им приходят более компактные и современные устройства. Однако не стоит забывать и про вещи, которых полно на старых котельных и немодернизированных станциях наших с вами энергосистем. Хотя может я и наговариваю, ведь их до сих пор успешно продают и поставляют.
Сохраните статью или поделитесь с друзьями
Последние статьи
Самое популярное
pomegerim.ru
Автоматы АП-50
Устройство автомата АП-50
Автомат АП-50 является легендой советской инженерной мысли, вот уже более шестидесяти лет он выпускается промышленностью и не собирается уходить в историю. АП50 выпускаются в двух- и трехполюсном исполнениях. Их предшественниками были похожие автоматы АП-16 и АП-25. Для этого автомата не нужны какие-либо щитки, din-рейки и т.п – он сам себе щиток с одним автоматом. Он крепится двумя винтами на походящее основание, у него имеется защитный кожух и два кнопочных толкателя для включения и отключения. В автомате реализован классический набор, состоящий из электромагнитного и теплового расцепителей, установленных на каждом полюсе. Автомат АП-50 прост и гениален, как автомат Калашникова:

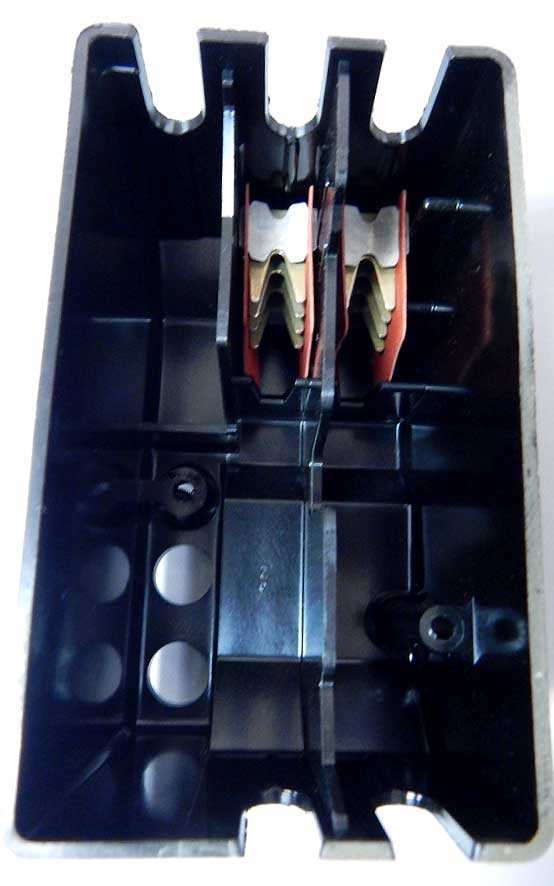

Если посмотреть снизу, то в крышке можно увидеть дугогасительные камеры, а на самом автомате под защитной текстолитовой пластиной есть доступ к пластинам тепловых расцепителей:
Здесь прекрасно всё. Электромагнит с обмоткой, которую при желании можно и перемотать, шток, который рекомендуют слегка смазывать для хорошего скольжения. Дугогасительные камеры можно вынуть, почистить и вставить на место. Практически любой элемент можно снять и заменить. Внутри куча свободного места, куда можно поставить блок-контакты, расцепитель минимального напряжения и т.д. Свобдный корпус обеспечивает хороший теплоотвод. Под кнопками имеется рычажок, изменяющий чувствительность расцепителей в диапазоне 0.7-1In.
Производители автоматических выключателей АП-50
Из производителей мне известны КЭАЗ (Россия, Курск) и Коростенское УПП УТОС (Украина, Коростень Житомирской обл.). КЭАЗ выпускает такие автоматы, маркируя их как АП50Б и очень ревностно следит, чтобы их исключительное право на производство данных автоматов было соблюдено. Не так давно у них были судебные терки с московским предприятием, и они этот спор выиграли, а конкуренты сняли АП 50 с производства. Есть еще челябинский завод “Электроконтактор”, который выпускает автоматы АП50, которые я видел только на фото и только в закрытом виде. Что-то у них там тоже запатентовано, клавиши не круглые, а прямоугольные, контакты для подключения находятся снаружи основного кожуха. Может быть есть в комплекте какие-то дополнительные крышки, закрывающие эти контакты, не знаю. Коростенские автоматы похожи на КЭАЗовские. Говорят, их тоже подделывают.
Класс токоограничения (быстродействие отсечки)
В бумагах от завода этот параметр не указывается. Однако, когда я работал в пусконаладочной организации, мы проверяли время срабатывания отсечки. У исправных автоматов оно было обычно в районе 0.01-0.015с, а браком считались автоматы с временем отсечки выше 0.2с. То есть можно считать, что класс токоограничения для АП-50 равен 1 или даже немного меньше. Это не удивительно – у них довольно большой ход сердечника. Поэтому, если данный параметр критичен, то стоит остановить выбор на других, более быстродействующих, аппаратах.
Характеристика срабатывания
Время-токовые характеристики выключателей АП-50 с тепловыми и электромагнитными расцепителями выглядят так (по оси X показана кратность тока по отношению к номинальному, по оси Y время срабатывания в секундах):
| для In 1.6, 2.5, 4А | для In 6.3, 10, 16, 25, 40, 50А | для |
А – зона срабатывания тепловых расцепителей; |
||
Усенко К.А., инженер-электрик,
electromaster.pro
Автомат АП-50
Автомат АП-50 является одним из самых распространенных типов автоматических выключателей. Автоматические выключатели серии АП-50 предназначены для защиты электрических установок, в том числе асинхронных электродвигателей, от перегрузок и коротких замыканий, а также для нечастых (до 6 в час) включений и отключений электрических цепей или пусков и остановок электродвигателей.
Автоматы серии АП-50 не рассчитаны для работы в следующих условиях: во взрывоопасной среде, в среде, содержащей активные газы и пары, разрушающие металл и изоляцию, в среде, насыщенной токопроводящей пылью и в местах, не защищенных от брызг воды, солнечных лучей и лучистой энергии отопительных приборов.
Автомат АП50 — 3МТХХХХ: условные обозначения
АП50 — серия выключателя; 3 — количество максимальных расцепителей тока: 3;
МТ — максимальные расцепители тока: МТ — электромагнитные и тепловые; X — дополнительные расцепители: Н — минимальный расцепитель напряжения; Д — независимый расцепитель напряжения; О — максимальный расцепитель тока в нулевом проводе;
ХХ — климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5; выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Автомат АП-50 технические характеристики
двухполюсные на поминальное напряжение переменного тока до 500 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.
по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей — неавтоматические выключатели на номинальный ток 50 А;
с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.
по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы АП-50 с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;
по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника;
без расцепителя минимального напряжения, с расцепителем минимального напряжения;
по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.
Тепловые расцепители автоматического выключателя АП-50 представляют из себя три биметаллические пластины по которым протекает ток нагрузки и обеспечивают отключение автомата при превышении номинального тока в цепи на определенное количество процентов за регламентированный период времени. Чем больше превышение тока, тем быстрее произойдет нагрев биметаллической пластины теплового реле автомата и тем быстрее произойдет его отключение.
При меньших значениях превышения тока, автомат будет находиться во включенном состоянии более длительный период времени. В результате нагрева биметаллической пластины, происходит ее изгиб и чем больше нагрев пластины, тем больше будет ее изгиб и тем быстрее произойдет отключение автоматом АП-50 его нагрузки.
При превышении номинального тока на 10% отключение происходит примерно в течение часа
При превышении на 35%-отключение происходит в течение не более 30 минут
При превышении тока в несколько раз — время отключения может составлять несколько секунд.
Разумеется тепловой расцепитель не может обеспечить мгновенное срабатывание автомата (для этого существует электромагнитный расцепитель), но со своей главной задачей-защиты от перегрузок справляется успешно. При значительной перегрузке-отключение будет быстрым, что предотвратит выход защищаемого механизма из строя
А при маленькой перегрузке- отключение не происходит длительное время, что позволяет оборудованию продолжить работу и снижает вероятность ложных аварийных отключений и повышает уровень безотказности работы техники .
Автомат обеспечивает повторное включение через 2 мин после отключения его тепловым расцепителем.
Электромагнитные расцепители при токе отсечки отключают автомат практически мгновенно
Расцепитель максимального тока автомата АП-50 в нулевом проводе обеспечивает отклонение автомата при токе, равном 100% от поминального тока фазных расцепителей. Допускаемое отклонение по току +40 и -20%.
Расцепители автомата калибруют заводы-изготовители при температуре окружающей среды +35°.
Расцепитель минимального напряжения не препятствует включению автомата при снижении напряжения до 80% от номинального и отключает автомат при снижении напряжения до 35% от поминального и менее.
Блок-контакты автоматического выключателя АП-50 допускают продолжительную нагрузку 1А, предельный ток включения — 10 А.
Механическая износоустойчивость автоматов — 50 000 включений и отключений.
Автоматический выключатель АП-50 рассчитан для работы без ремонта и смены каких либо частей. Шлифованные поверхности якоря и магнитопровода расцепителя минимального напряжения покрывают тонким слоем смазки для предохранения от коррозии. Износившийся автомат заменяют новым.
При нормальных условиях эксплуатации осмотр автоматического выключателя АП-50 производят раз в год и независимо от этого после каждого отключения от тока короткого замыкания.
Автомат АП-50
Автомат АП-50 1М2ТД
sudovoe-snab.ru
Цена на Автоматические выключатели АП 50Б (АП50Б) указана из расчета оптового или мелкооптового объема покупки. При розничных заказах возможно увеличение цены от 5% до 15%. Купить Автоматические выключатели АП 50Б (АП50Б) могут юридические лица путем запроса счета и безналичной оплаты. Физические лица оплачивают выставленный счет через Сбербанк. Автоматические выключатели АП 50Б (АП50Б) является стандартной складской позицией. Срок поставки обычно не превышает 1-3 дня с момента оплаты. Запросить сертификат, отказное письмо или технические характеристики на Автоматические выключатели АП 50Б (АП50Б) можно отправив отдельный запрос на почту [email protected]. Отгрузка продукции осуществляется с центрального склада (Москва, Медведково). Возможна доставка по Москве, Московской области и отправка в регионы России.
Выключатели АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей
Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей.
При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях.
Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях.
Соответствуют требованиям ГОСТ 9098-78.
Преимущества:
Выключатель ап смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропическогоо климата. Корпус состоит из основания 1 и крышки 2. Внешние цепи подключаются к зажимам 3 и 18. Управление выключателем производится двумя кнопками – включения (светлого цвета) 15 и отключения (красного цвета) 17. Внутри корпуса располагается контактная система, состоящая из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное нажатие создает пружина 12. Контактные накладки изготовлены из специально подобранной серебросодержащей металлокерамической композиции, которая обеспечивает высокую дугостойкость и износостойкость контактов. Исключение возможности механического удержания контактов в замкнутом состоянии при возникновении аварийного режима обеспечивает механизм свободного расцепления, состоящий из системы «ломающихся» рычагов и пружин. На короткие замыкания реагирует электромагнитный расцепитель, состоящий из обмотки 13 и якоря 14, на котором закреплен шток 19. При аварийных токах, превосходящих ток уставки, электромагнитная сила, втягивающая якорь в отверстие обмотки, становится больше усилия сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее, в результате чего выключатель срабатывает, вызывая размыкание главных и свободных контактов выключателя. Благодаря электродинамической петле 4, опорные точки дуги, возникающей между контактами, быстро перемещаются по дугогасительным рогам 7 и 10, в результате дуга, попадая в камеру, состоящую из ряда стальных пластин 8, гаснет. Защиту от токов перегрузки обеспечивает биметаллический расцепитель 21, с регулятором, рычаг которого установлен на механизме выключателя. Регулятор позволяет уменьшать уставку во всех полюсах до 70% от ее номинального значения. Высокая стабильность защитных характеристик обеспечивается применением в тепловом расцепителе материалов для термобиметалла и нагревательного элемента производства фирмы KANTHAL (Швеция). Обеспечим выгодные цены. Пишите [email protected] Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64 кроме того: белее 20 000 наименований электротехнической продукции и кабеля. Технические характеристики ап50б
Предельная коммутационная способность (ПКС) и износостойкость
* при номинальном токе и напряжении 380 В переменного тока или 220 В постоянного тока
Если Вас заинтересовала наша продукция – звоните:
ЦЕНЫ от 15.04.2015
Весь спектр электротехнической продукции.
| |||||||||||
zao-tehnolog.ru
АП-50 – выключатели автоматические –
Автоматический выключатель АП-50 – устройство, разработанное для защиты электрических приборов от короткого замыкания и превышения пиковых уровней тока.
Кроме того, АП предназначен для отключения электрической цепи, или пусков/остановок электрических двигателей.
Варианты изготовления АП-50:
- двухполюсные – рассчитанные на напряжение до 500 В, 50Гц, переменного тока или 220В постоянного тока
- трехполюсные – 500 В 50Гц, переменного тока
- с электромагнитными и тепловыми фазными расцепителями;
- отдельно с электромагнитными расцепителями
- отдельно с тепловыми расцепителями
- с расцепителем или без него по минимальному напряжению
- с блок-контактами и без них.
- в пластмассовом корпусе
- в пылезащищенном металлическом корпусе.
Расшифровка обозначения:
Шифр наименование: АП-50 – 3 МТ *###
АП-50 – марка выключателя
«3» – цифра, обозначающая количество расцепителей
Основные расцепители по типу:
М – электромагнитный максимальный расцепитель
Т – тепловой максимальный расцепитель тока
МТ – комбинированный максимальный расцепитель
* – дополнительные расцепители
Н – минимальный расцепитель
Д – независимый расцепитель
O – максимальный расцепитель тока в нулевом проводе
### – климатическое исполнение и категория размещения
УЗ, ТЗ, ХЛ5 – без дополнительной оболочки
У2, Т2, ХЛ5 – в дополнительной оболочке
Отключение автомата при токах перегрузки и токах короткого замыкания происходит автоматически, вне зависимости от того, удерживается или не удерживается кнопка во включенном положении.
Блок-контакты являются самостоятельным узлом, кинематически связанным с траверсой подвижных главных контактов.
Тепловой расцепитель обеспечивает обратно зависимую от тока выдержку времени срабатывания в зоне перегрузок, а электромагнитный расцепитель — мгновенное срабатывание (отсечку) в зоне токов короткого замыкания.
Монтаж автоматических выключателей серии АП-50
Основу, на которую планируется установка автомата, готовят таким образам, чтобы при монтаже пластмассовый корпус изделия не был подвержен напряжению изгиба.
Автомат крепится в вертикальном положении, так чтоб надпись «Вкл.» была вверху. Крепеж осуществляется двумя винтами.
Зажимы главных контактов автомата допускают возможность мотажа как медных, так и алюминиевых проводов. Диаметр провода от 6 до 10 мм2, кроме того, поставляется специальный переходник для провода диаметром до 25 мм2.
Автоматический выключатель АП-50 рассчитан для работы без ремонта. Замена контактов и других частей не предусмотрена. Для предохранения от коррозии поверхности якоря и магнитопровода расцепителя рекомендуется смазать тонким слоем защитного масла.
При нормальных условиях эксплуатации осмотр автоматического выключателя АП-50 производят раз в год и независимо от этого после каждого аварийного отключения от тока короткого замыкания.
www.tpksiana.ru
Характеристики | АП50 БЗМ | АП50 БЗМТ | АП50 Б2МЗТН | АП50 Б2МН | АП50 2БЗТД | АП50 Б2МЗТО |
Номинальное напряжение, В переменного тока 50 – 60 Гц | до 500 | |||||
Шкала номинальных токов расцепителей Iн, А | 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63 | 16; 25; 40; 50; 63 | ||||
Уставки по току мгновенного срабатывания, Iн | 3,5 и 10 | |||||
Характеристика тепловых расцепителей: | ||||||
не срабатывают при токе 1,05 Iн | – | <1ч | <1ч | – | <1ч | <1ч |
срабатывают при токе 1,35 Iн | – | <0,5ч | <0,5ч | – | <0,5ч | <0,5ч |
Масса, кг | до 1,3 | |||||
в дополнительной оболочке | до 3,5 | |||||
studfiles.net
Характеристики | АП50 БЗМ | АП50 БЗМТ | АП50 Б2МЗТН | АП50 Б2МН | АП50 2БЗТД | АП50 Б2МЗТО |
Номинальное напряжение, В переменного тока 50 – 60 Гц | до 500 | |||||
Шкала номинальных токов расцепителей Iн, А | 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63 | 16; 25; 40; 50; 63 | ||||
Уставки по току мгновенного срабатывания, Iн | 3,5 и 10 | |||||
Характеристика тепловых расцепителей: | ||||||
не срабатывают при токе 1,05 Iн | – | <1ч | <1ч | – | <1ч | <1ч |
срабатывают при токе 1,35 Iн | – | <0,5ч | <0,5ч | – | <0,5ч | <0,5ч |
Масса, кг | до 1,3 | |||||
в дополнительной оболочке | до 3,5 | |||||
