Какие бывают виды арматуры, классификация по основным признакам

Довольно распространенным строительным материалом можно назвать арматуру. Она уже довольно длительное время применяется для усиления бетонной конструкции. Металлические стержни предназначены для равномерного распределения нагрузки и могут изготавливаться из различных сплавов.

Преимущества применения арматуры

Рациональное сочетание различных по своим свойствам материалов позволяет создать новый материал, обладающий новыми особенностями, неприсущими исходным составляющим материалам. Например, если обычная бетонная балка при появлении трещин в растянутой зоне разрушается, то при армировании растянутой зоны, несмотря на наличие тещин в бетоне, такой балке ничто не угрожает, а её несущая нагрузка возрастает.

Работа конструкций из армированных материалов более сложна, чем работа конструкций из неармированных материалов. В зависимости от назначения конструкций и величины нагрузки, которую они будут нести при эксплуатации, выбирается и вид арматуры. Рассмотрим наиболее распространенные виды арматуры подробнее.

Классификация по признакам

Классифицировать арматурную сталь можно по многим признакам. Рассмотрим их подробнее.

По назначению

По назначению выделяют следующую классификацию арматуры:

  1. Рабочий тип материала воспринимает усилие в бетонных конструкциях от основной нагрузки.
  2. Монтажная арматура применяется для объединения рабочей или конструктивной сетки, а также каркасов. В некоторых случаях используется временно.
  3. Анкерная применяется в качестве закладного материала.
  4. Конструктивная предназначается для распределения возникающей нагрузки. Подобного рода арматура принимает нагрузку, возникающую при усадке или расширении материала, а также температурном воздействии. Применяется в последнее время довольно часто, так как позволяет существенно повысить прочность железобетонных конструкций.

Во многом от назначения зависит площадь поперечного сечения. Кроме этого, при изготовлении могут применяться самые различные металлы и сплавы. В последнее время большой популярностью пользуются сплавы, обладающие коррозионной стойкостью.

Ориентация в конструкции

По признаку ориентации прутков в конструкции выделяют следующие ее разновидности:

  1. Поперечная используется для препятствования образованию наклонных трещин. Кроме того, этот материал усиливает железобетонные конструкции в растянутой зоне.
  2. Продольная не позволяет образовываться вертикальным трещинам в растянутой зоне конструкции.

По условию применения выделяют напрягаемую и ненапрягаемую арматуру.

Внешний вид

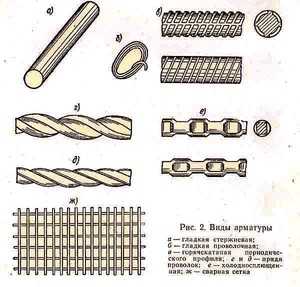

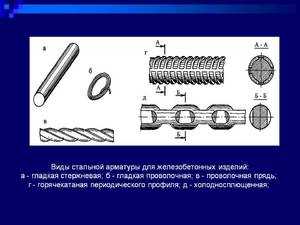

Проводится классификация арматуры по внешнему виду:

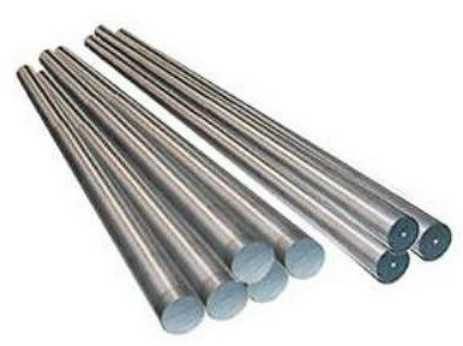

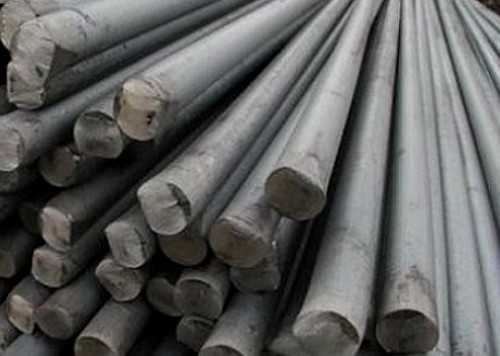

  1. Гладкая арматура обладает ровной матовой поверхностью по всей длине. Подобный вариант исполнения строительного материала прост в изготовлении, за счет чего уменьшается стоимость.

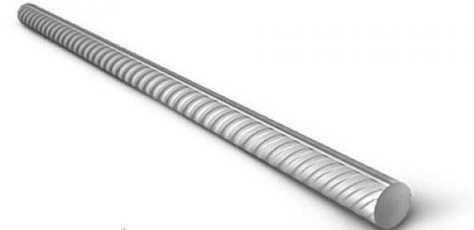

  2. Периодический профиль характеризуется наличием большого количества выступов и насечек. Подобного рода поверхность увеличивает степень сцепления металлического прута с бетоном. За счет этого бетонная конструкция становится намного прочнее.

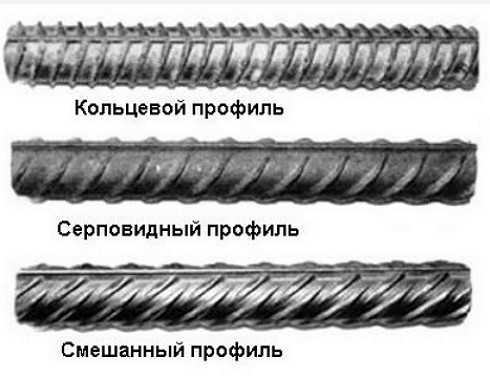

Периодический профиль бывает трех видов:

  1. Серповидный.
  2. Кольцевой.
  3. Смешанный.

Кольцевая форма поверхности соответствует стандартам, установленным в ГОСТ 57–81 . Подобного рода поверхность создается отечественными производителями. Серповидный профиль характерен продукции европейских производителей.

Арматура со смешенным типом поверхности появилась относительно недавно. К её особенностям относятся:

  1. Подобного рода профиль позволяет быстро определить класс арматуры.
  2. За счет ребристости повышается степень сцепления с бетоном примерно на 20%. Именно поэтому сегодня при создании качественных железобетонных конструкций используют вариант исполнения прутков со смешенным типом поверхности.
  3. Жесткость производимой конструкции при применении стержней со смешенным типом поверхности повышается примерно на 30%.

В продаже встречается арматура самой различной длины и площади поперечного сечения. Выбор проводится в зависимости от того, какой прочности нужно получить железобетонную конструкцию.

Класс качества

Во многом характеристики создаваемого строительного материала зависят от типа применяемого металла при производстве. Рассматривая таблицу классов качества, отметим следующие моменты:

  1. А1 — пруток, при изготовлении которого применяется сталь марки Ст 3 пс и Ст 3 сп и Ст 3 кп. Диаметр получаемого прутка составляет 6−40 мм.
  2. А2 — класс качества, который достигается при применении марки стали 8Г2С и Ст 5 пс и Ст 5 сп. Диаметр строительного материала составляет 10−80 мм.
  3. А3 — арматура, изготавливаемая из металлов 35 ГС и 25Г2 С, 32Г2 Рпс. Получаемая арматура имеет диаметр от 6 до 40 мм.
  4. А4 — класс качества, который можно получить при применении легированных сплавов 80С и 20 ХГ2 Ц.
  5. А5 — изготавливается из сплава 23в2Г2Т.

Более высокий класс качества получается при производстве прутка с периодическим профилем.

Методы производства

Арматура по производству разделяется на два основных класса:

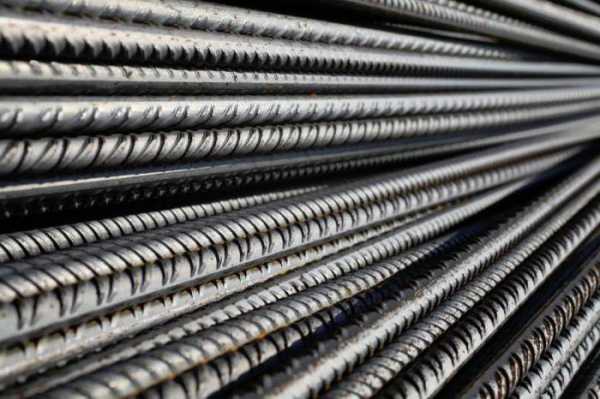

  1. Горячекатаная имеет периодический профиль, который характеризуется спиралевидными выпуклостями.
  2. Холоднотянутая обладает специфическим видом, который напоминает круг.

Горячекатаный метод производства предусматривает нагрев заготовки до достаточно высокой температуры, за счет чего повышается пластичность материала и его степень обрабатываемости. Холоднотянутая технология применяется в том случае, если заготовка представлена пластичным металлом.

tokar.guru

виды, характеристики, плюсы и минусы, область применение в строительстве.

Сравнительно недавно металлическая арматура была не просто самой распространенной – она была единственным в своем роде материалом. Неудивительно, что все армирование бетона выполнялось с её помощью. Но сегодня рынок насыщен многочисленными аналогами, большинство из которых превосходит металлические пруты по ряду параметров. Одним из них является арматура композитная, так же известная как пластиковая. Рассмотрим подробно, что она собой представляет.

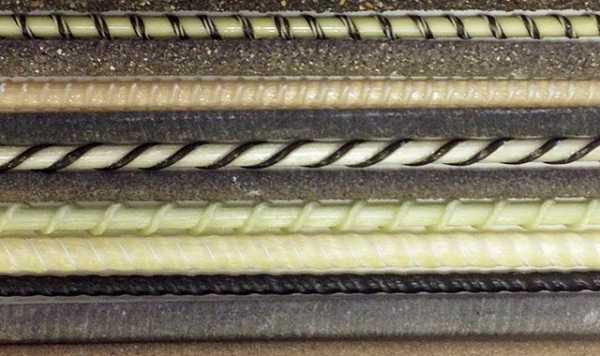

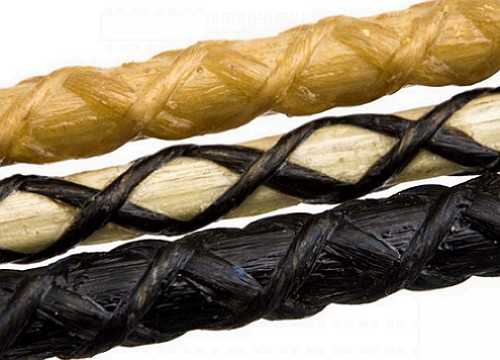

Что такое композитная арматура?

Внешне она похожа на классические металлические пруты, но основным материалом при её изготовлении являются волокна из углерода, базальта, стекла или арамида. Они скрепляются воедино специальными термопластичными или термореактивными полимерами, придающими им высокую прочность и долговечность.

Неметаллическая арматура может иметь на поверхности специальные ребра, что повышает качество сцепления с бетоном при армировании. В некоторых случаях поверхность просто густо посыпается песком. Прилипая к ещё не застывшему полимеру, он также улучшает сцепление, но благодаря простоте изготовления стоимость материала значительно ниже.

Кроме того, в продаже имеется гладкая пластиковая арматура. Она имеет сравнительно невысокую цену, но малое сцепление существенно ограничивает сферу применения. Её не используют в качестве основной рабочей арматуры – только как вспомогательную. При армировании крупных массивов бетона (фундамент, толстые стены) пруты не укладываются на основание, а собираются в каркас. Основные пруты, которые будут улучшать качества бетона, имеют ребра. А гладкие применяется именно для сборки каркаса – на них приходится минимальная нагрузка. Поэтому возможно использование более простого материала для снижения затрат на строительство.

Где она применяется?

Применение композитной арматуры стремительно набирает популярность. Она используется при возведении различных объектов:

  • малоэтажные здания;
  • монолитное строительство с легкими и тяжелыми бетонами;
  • дорожные полотна, основание железных дорог;
  • железобетонные плиты перекрытия;
  • мосты;
  • путепроводы.

Кроме того, высокое качество продукции приводит к тому, что арматура из пластика часто применяется при изготовлении бетонных изделий, как с предварительным напряжением, так и без него. Опоры для линий электропередач, осветительные опоры, поребрики, заборные плиты, шпалы для железных дорог – это далеко не полный список железобетонной продукции, при изготовлении которое используется арматура неметаллическая композитная.

Виды арматуры

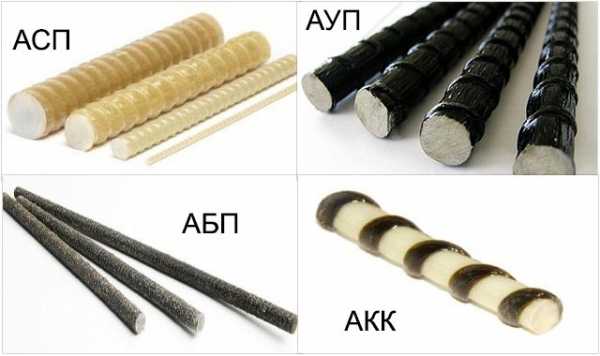

Теперь расскажем поподробнее из каких материалов изготавливается неметаллическая композитная арматура. Наиболее распространенными на сегодняшний день являются следующие разновидности:

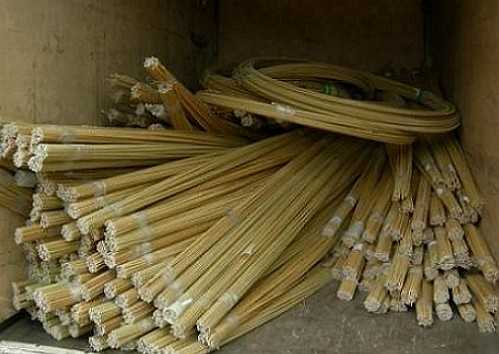

  • АСП или стеклопластиковая. Изготавливается из стекловолокна, пропитанного термореактивной смолой, выполняющей функцию связующего материала. Главным достоинством является малый вес и высокая прочность;

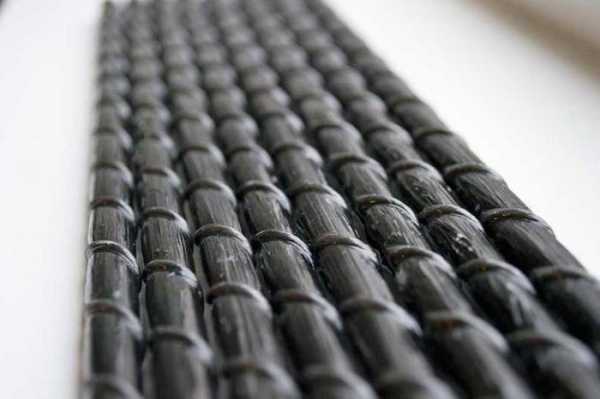

  • АУП или углепластиковая. Основным материалом при их изготовлении выступают углеводородные волокна. Обладая высокой прочностью, эта она имеет определенные недостатки. Главным из них является высокая цена. Именно из-за неё она не получила широкого распространения;
  • АБП или базальтопластиковая. Создается из базальтового волокна и органических смол. Имеет меньшую прочность, чем стеклопластиковая, зато может применяться в агрессивных средах – солях, газах, щелочах и кислотах, что делает её весьма востребованным строительным материалом;
  • АКК или комбинированная. Как понятно из названия, эта пластиковая арматура изготавливается из волокон разного типа – а конкретно из базальтопластиковых и стеклопластиковых. Является компромиссом между чистыми видами, частично сохраняя их достоинства.

Разумеется, все рассмотренные материалы в полной мере подходят под ГОСТ 31938-2012, регулирующий все характеристики нового материала. Благодаря такому многообразию использование композитной арматуры становится всё более широким. Для возведения любого объекта может быть подобран вариант, подходящий по стоимости, прочности и другим характеристикам.

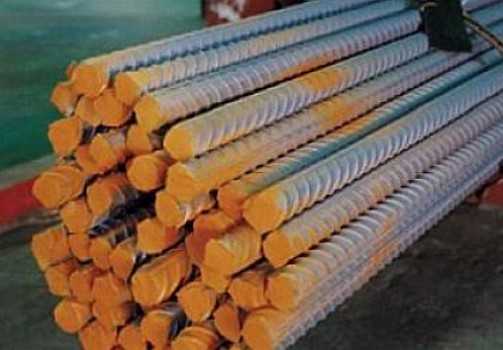

Также в некоторых случаях можно увидеть пруты разного цвета. Некоторые продавцы утверждают, что цвет влияет на прочность, химическую стойкость и другие параметры. На самом деле это не более, чем рекламный ход. Красящий пигмент никак не влияет на важные технические характеристики материала – не улучшает и не ухудшает его. Главное назначение – придание внешнего вида (опять же рекламный ход, заставляющий потенциального покупателя обратить внимание на конкретную продукцию) и упрощение визуального распознавания прутов разной толщины.

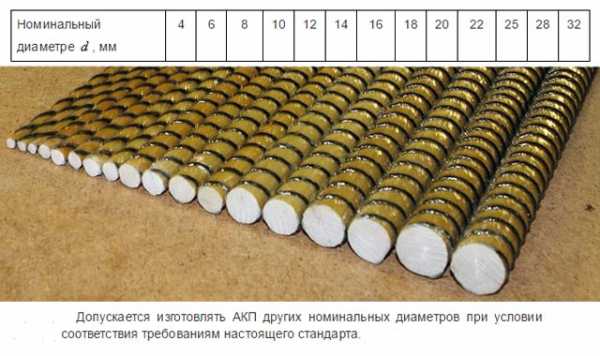

Композитная арматура какого диаметра существует?

Как в случае с металлической, диаметр композитной арматуры может быть различным. Наиболее востребованы материалы диаметром от 4 до 32 миллиметров – они полностью удовлетворяют требованиям строителей как при заливке фундамента для бани или гаража, так и при строительстве многоэтажного монолитного дома.

Однако некоторые покупатели, не слишком хорошо разбирающиеся в торговле, удивляются, что при собственноручном замере диаметр не соответствует тому, что был заявлен в магазине. Здесь нет ничего удивительного. Во-первых, погрешность в несколько всегда может иметь место – даже при замере одного прута в разных точках. Но это практически не влияет на прочность материала, поэтому ГОСТ предусматривает такие перепады. Во-вторых, изучая характеристики композитной арматуры, вы читаете про номинальный диаметр. Также существует внешний (при проведении замеров по выступающим ребрам) и внутренний (при замере по самому стержню). Номинальный же, который присваивается материалу, является средним арифметическим между внешним и внутренним.

Также при строительстве нередко используют сетку из композитной арматуры. Тонкие волокна и высокая гибкость значительно упрощают процесс выравнивая потолков и стен (если накладываемый слой штукатурки имеет толщину 1.5-2.5 сантиметра и более), а также прекрасно подходят для армирования бетонной стяжки.

Когда с этим разобрались, будет полезно рассказать о плюсах и минусах композитной арматуры, чтобы каждый потенциальный покупатель решил – подходит ему этот материал или же лучше поискать другой.

Основные достоинства

Для начала расскажем про преимущества композитной арматуры, позволившие ей стать настолько популярным строительным материалом:

  1. Высокая прочность – по некоторым данным строительная полимерная арматура из стеклопластика в 10 раз прочнее, чем такая же по диаметру металлическая.
  2. Экологическая чистота. Материал не вредит окружающей среде, не выделяет даже при длительной эксплуатации и контакте с открытым огнем токсичные вещества.
  3. Низкий коэффициент теплопроводности снижает теплопотери здания.
  4. Устойчивость перед коррозией – даже если при работе материал напрямую контактирует с водой, газом или агрессивной средой, он способен прослужить многие годы, не снижая изначальных эксплуатационных характеристик.

Кроме прекрасных строительных свойств использование композитной арматуры в строительстве оправдано по причине удобства рабочих. Она обладает большей гибкостью, чем металлическая, но при этом, как уже говорилось, имеет высокую прочность. Благодаря таким качествам создание каркаса становится значительно более легким и простым. Для обеспечения высокой надежности угловых соединений теперь не обязательно использовать специальные станки, чтобы сгибать арматуру.

Также в положительные свойства композитной арматуры можно вписать коэффициент температурного расширения близкий с бетоном. Если армированный бетон нагревается или охлаждается, то он не разрушается, так как пластиковая арматура расширяется и сужается вместе с ним.

Имеет ли материал недостатки?

Каждый строительный материал имеет определенные недостатки. Поэтому знать про минусы композитной арматуры не менее важно, чем про достоинства. Перечислим основные из них:

  1. Малая упругость. Как показывают испытания, пластиковая арматура имеет упругость примерно в 4 раза ниже, чем у такой же по диаметру металлической. Поэтому при армировании крупных объемов бетона нужно использовать в 4 раза больше арматуры, что весьма не дешево.
  2. Опасность резки. Если металлический прут можно разрезать или распилить без лишних проблем, то когда распиливается неметаллическая арматура в воздух попадает большое количество микроскопических частиц стекловолокна. При попадании в дыхательные пути или глаза они могут стать причиной множественных микротравм.
  3. Низкая пластичность. Материал практически лишен пластичности. Поэтому, чтобы согнуть прут, необходимо нагреть его до нужной температуры. Очень важно не превысить отметку в 300 градусов по Цельсию – это приведет к потере несущих свойств.

Как видите, пластиковая арматура имеет как важные преимущества, так и серьезные недостатки. Серьёзно подумайте, прежде чем окончательно определиться с выбором подходящей арматуры для строительства.

Теперь вы знаете, что такое композитная арматура, а также разбираетесь в её плюсах и минусах. Это позволит легко сделать правильный выбор, о котором не придется сожалеть впоследствии. К тому же, разбираясь в основных свойствах материала, можно легко решить, в каких случаях он станет лучшим выбором, а когда желательно отдать предпочтение другим аналогам.

vseoarmature.ru

Виды арматуры и области применения :: SYL.ru

Арматурой в общем смысле может называться оснастка или вспомогательное снаряжение, которое предназначено для усиления определенных эксплуатационных свойств конструкции или технического средства. В некоторых случаях она выполняет и самостоятельные функциональные задачи, но, опять же, являясь частью определенной системы. Существуют разные виды арматуры, отличающиеся по широкому спектру признаков – от сферы применения до конструкционного устройства.

Классификация по направлениям использования

Традиционно арматура ассоциируется со строительной сферой. Металлические стержни, без которых не обходится ни одно здание, составляют основу такой оснастки в данной области. Далее можно выделить инжиниринг и, в частности, трубопроводные коммуникации. Сантехнические средства для обеспечения управления и монтажа линий водо-, газо- и теплоснабжения также представляют собой обширный сегмент вспомогательных элементов. Наиболее популярны в этой нише виды запорной арматуры – к примеру, можно выделить бытовые и промышленные вентили. Это типовые средства управления потоками в трубопроводах, которые также отличаются по размерам, конструкции, материалам изготовления и другим признакам. Арматурой называют и вспомогательную оснастку в различных электротехнических приборах, оборудовании и станках. Объединяющим же признаком таких изделий во всех сферах можно назвать назначение. Как уже отмечалось, арматура независимо от своих параметров предназначена для повышения эксплуатационных качеств и расширения функциональности системы, в которой она используется. Другое дело, что условия для достижения этих задач могут быть разными, но от них как раз и зависит исполнение конкретного устройства.

Виды строительной арматуры

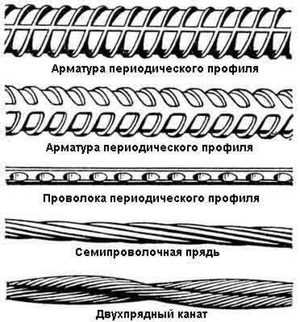

Классические изделия этого типа представляют собой ребристые прутья, выполненные из металлических сплавов. Но, конечно, существуют и другие варианты исполнения стержней, повышающих прочность зданий. Основная классификация в данном случае разделяет материалы по технологии изготовления, обуславливающей и целевые задачи. В частности, существуют следующие виды арматуры, применяемые в строительстве:

  • Горячекатаная стержневая. Используется для фундаментов и представляет собой тонкие прутья, которые связываются друг с другом, соединяя тем самым и отдельные блоки несущей основы.

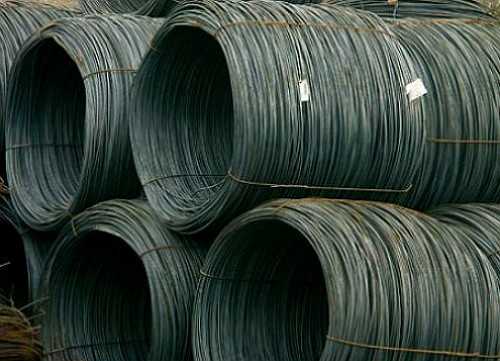

  • Холоднотянутая проволока. Еще более тонкие прутья, которые имеют универсальное назначение. С помощью такой оснастки создаются фиксирующие узлы, обвязки и ограждающие сети.
  • Канатная арматура. Этот материал задействуется в структуре строительных плит в целях повышения их прочности.

По конструкционному признаку можно также выделить стержни с гладкой и рифленой поверхностью. Первые используются для слабонагруженных конструкций, а вторые получают оребрение с целью повышения связки с целевой структурой.

Виды трубопроводной арматуры

Данная оснастка в первую очередь ориентируется на контролирующие и управляющие задачи. Трубопроводы комплектуются задвижками, вентилями, кранами, затворами и другими приспособлениями, позволяющими регулировать движение потоков воды. Причем некоторые устройства могут выполнять сразу несколько задач. Например, задвижкам одновременно отводится и регулирующая, и блокирующая функции. То же самое можно сказать о видах арматуры, представленной вентильными элементами, но в этом случае предполагается более обширный спектр конструкционных исполнений. Это гибкие в плане технического устройства элементы, которые могут интегрироваться в сложные трубопроводные сети. Отдельную нишу в этом сегменте занимает дисковый затвор. У него тот же набор задач, но конструкция отличается наличием запирающего компонента, выполненного в форме диска – собственно, отсюда и название устройства.

Разновидности запорной арматуры

В сущности, это клапаны, которые, как уже отмечалось, выполняют блокирующую и регулирующую задачи. Если же строго подходить к разделению такой оснастки по видам, то будут выявлены следующие устройства:

  • Непосредственно запорные виды арматуры для трубопроводов, которые служат в качестве механизма перекрытия потоков воды с разной степенью герметичности.
  • Спускная запорная арматура. Такие приспособления не рассчитаны на использование в циркуляционных контурах. Они устанавливаются в точках вывода или сброса жидкости из емкостей и резервуаров.
  • Контролирующая арматура. В этом случае запорные устройства обеспечивают поступление рабочей среды в контрольно-измерительный контур для фиксации тех или иных показателей – например, давления или температуры.

Разновидности фонтанной арматуры

Это особая категория инженерно-коммуникационных приспособлений, которые используются преимущественно в составе газо- и нефтепроводных скважин. Выделяются следующие виды фонтанной арматуры: тройниковая, двухрядная и задвижная. Что касается тройниковых элементов, то они отличаются крестообразной или «елочной» многоуровневой конфигурацией, позволяющие объединять в один узел несколько контуров подачи и приема рабочей среды. Двухрядные устройства обычно ориентируются на постоянную эксплуатацию на узлах с двумя магистральными контурами. В свою очередь, задвижная арматура выполняет задачи блокировки линии, прекращая движение потоков. Также различают фонтанные регулирующие приспособления в зависимости от месторасположения. Можно выделить элементы, опускаемые непосредственно в скважину, и устройства, интегрируемые в сетевые контуры на поверхности.

Рукавная арматура и ее разновидности

Тоже специфическая группа элементов, которые в данном случае дополняют снаряжение работников пожарных служб. Рукавом называют тоже в некотором роде сантехнические приспособления. Как правило, это металлические узлы и фитинги, благодаря которым осуществляется подкачка или выпуск материала огнетушения. Вода или пена – это основные рабочие среды, которые обслуживает рукавная арматура. Виды и назначение данной оснастки взаимосвязаны и происходят друг из друга – соответственно, базовая классификация выделяет всасывающие и подающие приспособления. В первом случае арматура служит для забора рабочей среды из места содержания, а во втором – осуществляет подачу к зоне тушения огня. Различают такие рукава и по способу эксплуатации. Принципиально отличаются мобильные и стационарные рукава. Первые предусматривают возможность ручного использования и перемещения. Это легкие конструкции, не требующие специальной техники для перевозки. Стационарные же модели рукавов обычно устанавливаются на пожарных станциях и перемещаются на транспорте.

Классификация по материалам изготовления

В основном применяются металлические изделия, как наиболее доступные и приемлемые по технико-физическим характеристикам. И запорные клапаны, и строительные стержни с фонтанными рукавами выполняются по большей части из стальных нержавеющих сплавов. В оснастке водопроводных линий также используется латунь, медь и элементы титана. Но, в последние годы все чаще изготовители предлагают и аналогичные приспособления из других материалов. Например, в строительной отрасли активно распространяются стеклопластиковые виды арматуры. Устройство такого стержня тоже предусматривает наличие рифления, но размеры его гораздо меньше. Так, металлической арматуре толщиной порядка 12 мм по способности выдерживать нагрузки может соответствовать композитный прут диаметром 6-8 мм. Очевидно, что уменьшение размеров при сохранении эксплуатационных свойств идет на пользу конструкции. В сегменте сантехники давно наблюдается процесс замещения металла высокопрочными пластиками. Но в категории арматуры этот процесс пока не столь заметен, что объясняется высокими требованиями именно к механической надежности элементов.

Классификация по функциональному назначению

Задачи, которые решает арматура, в немалой степени определяется самой сферой ее использования. Опять же, в строительстве металлические стержни позволяют страховать конструкции от разрушения или деформации. Они выполняют функцию повышения надежности и долговечности. В трубопроводах независимо от обслуживаемой среды (воды, газа или нефти) вспомогательная оснастка требуется, в первую очередь, для управления потоками. К этой же функциональной группе можно отнести все виды рукавной арматуры от всасывающих до подающих фитингов, которые регулируют процессы циркуляции воды или пенного раствора. Также в разных сферах дополнительное оснащение оборудования, машин и конструкций может выполнять эргономические, защитные и даже измерительные функции.

Какая еще бывает арматура?

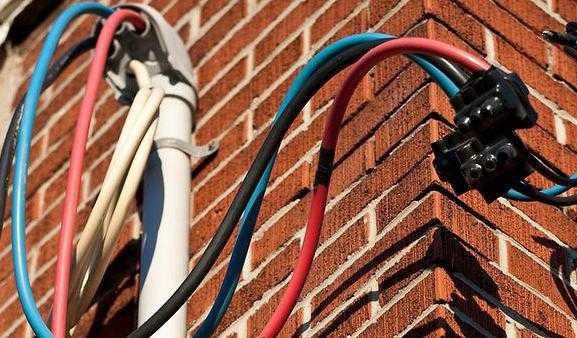

Кроме вышеперечисленных видов представления арматуры, можно назвать электротехнические и аудиотехнические вспомогательные устройства. Например, в организации сетей энергоснабжения используют крепежные элементы, соединительные детали, подвесные компоненты и другие виды арматуры, которая позволяет технически обустроить линии подачи тока. Что касается аудиотехники, то, к примеру, в этой сфере часто используются адаптеры, переходники, элементы усиливающих блоков и коммуникационные устройства, также подходящие под понятие вспомогательной оснастки.

Заключение

Несмотря на то, что эксплуатация арматуры как таковой имеет характер дополнительного и даже второстепенного свойства, значение таких аксессуаров нельзя недооценивать. Особенно это касается ответственных конструкций, инженерных сетей и оборудования. Нарушения в технологии монтажа строительного стержня или появление неисправности в регулирующем узле трубопровода с той или иной степенью повышает риск аварии. К примеру, основные виды запорной арматуры, которая отвечает за остановку потоков рабочей среды, в случае резкого перепада давления могут заблокировать канал и тогда контур подающей трубы можно просто лопнуть. Поэтому к выбору оснастки для разных целевых систем и конструкций следует подходить ответственно. Даже если оборудование функционирует исправно, часть его задач, поддерживаемых арматурой, может привести к отклонению в рабочих алгоритмах и вывести технику из строя.

www.syl.ru

Трубопроводная арматура: виды, классификация устройств

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройстваПредназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
РегулирующаяПрименяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитнаяОбеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
ПредохранительнаяНаправлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.

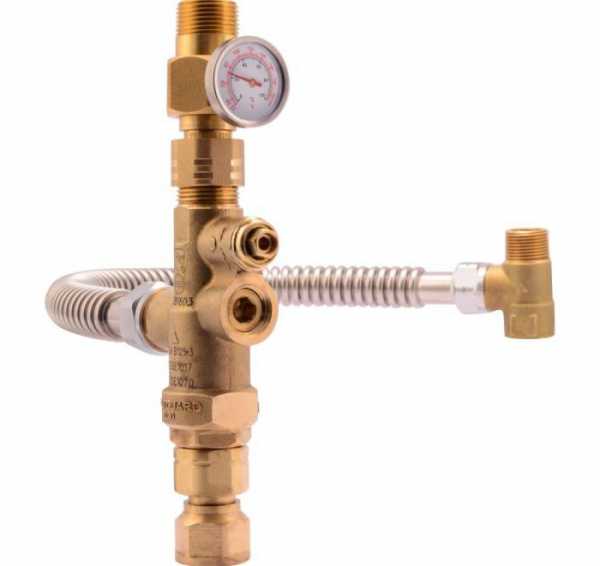

Распределительно-смесительнаяДетали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
ОбратнаяПредназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Выделяют четыре типа:

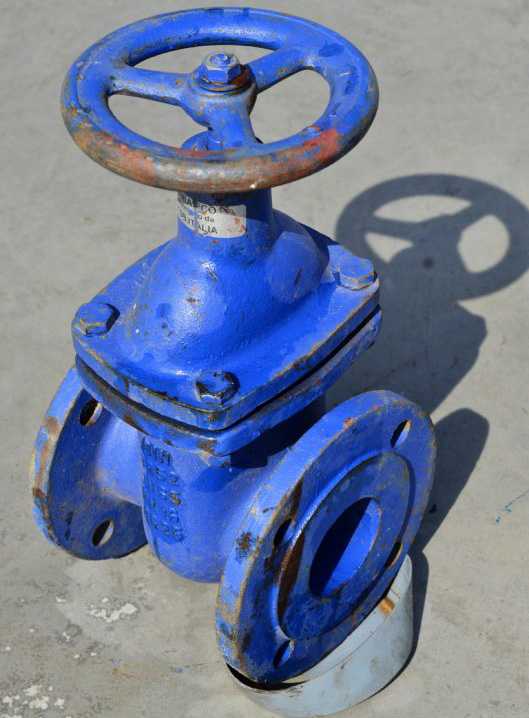

ЗадвижкаПередвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
ЗатворВыполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
КлапанПеремещение путем вращения параллельно движению потока тела самого затвора или только его части.
КранЗапорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

  • Детали общего назначения, которые могут использоваться в различных отраслях.
  • Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
  • Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.

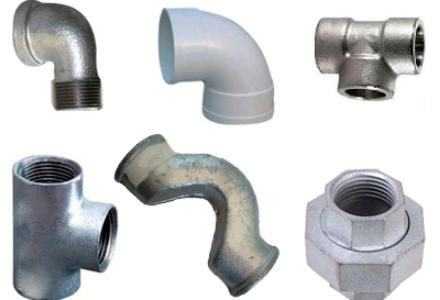

  • Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
  • Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

СальниковаяСоединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
МембраннаяЭластичный диск, который обеспечивает герметичность стыков.
СильфоннаяВ качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
ШланговаяАрматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

infotruby.ru

рабочая распределительная монтажная арматура хомуты

Как указывалось ранее, в качестве арматуры употребляют главным образом круглую сталь и сталь периодического профиля в виде отдельных прутков диаметром до 40 мм, а также сваренную или связанную в арматурные каркасы.

Для элементов массивных железобетонных гидротехнических сооружений, например шлюзов, имеющих большие размеры сечений, целесообразно применять стержни крупных диаметров до 90—120 мм. Кроме круглой стали, в качестве арматуры применяют сталь и других профилей.

По назначению в бетоне арматуру разделяют на рабочую, распределительную, монтажную и хомуты.

Рабочая арматура воспринимает на себя главным образом растягивающие усилия, возникающие в железобетонных конструкциях от собственного веса и внешних нагрузок.

Распределительная арматура служит для равномерного распределения нагрузок между рабочими стержнями и для обеспечения совместной работы всех стержней арматуры. Кроме того, распределительная арматура связывает рабочие стержни между собой, препятствуя смещению рабочей арматуры при бетонировании.

Распределительная арматура соединяется с рабочей сваркой или проволочной скруткой, в результате чего образуется сетка или каркас.

Хомуты служат для предохранения от появления косых трещин в балке около опор и для связывания арматуры в каркас.

Монтажная арматура никаких усилий не воспринимает и служит как для сборки каркаса, так и для обеспечения во время бетонирования точного положения рабочей арматуры и хомутов. При бетонировании монтажная арматура иногда вынимается.


Рис. 42. Типы крюков на концах гладких арматурных стержней: 1 — полукруглый крюк прп машинном гнутье: 2 — полукруглый крюк с прямым участком прн ручном гнутье

Для лучшего закрепления арматуры в бетоне концы арматурных стержней, работающих на растяжение, делают загнутыми в виде крюков (рис. 42).

Арматура периодического профиля (см. главу VI), благодаря надежной анкеровке и повышенному сцеплению с бетоном, позволяет отказаться от крюков, что способствует экономии металла.

Для совместной работы арматуры с бетоном необходимо, помимо устройства крюков, оставлять вокруг каждого стержня слой бетона; для этого расстояние в свету между отдельными рядами арматурных стержней делается не меньше 25 мм, как показано на рис. 43. На этом же рисунке показан так называемый защитный слой бетона (между арматурными стержнями и поверхностью конструкции), предохраняющий арматуру от воздействия огня при пожаре и от ржавления.


Рис. 43. Расстояние между стержнями арматуры и величина защитного слоя бетона в железобетонной балке и плите (размеры в мм): а — армированной обычной арматурой: 1 — монтажные стержни; 2 — рабочие стержни плиты; 3 — распределительные стержни плиты; 4—рабочие стержни балки; б — армированной сварными сетками и каркасами: 1 — каркасы балки; 2 — сетки плиты

В соответствии с техническими условиями толщина защитного слоя для рабочей арматуры конструкций из тяжелого бетона должна быть:
а) в плитах и стенках толщиной до 10 см — не меньше 10 мм;
б) в плитах и стенках толщиной более 10 см и в ребрах перекрытий — не меньше 15 мм;
в) в балках и колоннах при диаметре продольной арматуры до 20 мм — не меньше 20 мм, а при диаметре арматуры более 20 мм — не меньше 25 мм.

При диаметре продольной арматуры более 35 мм рекомендуется толщина защитного слоя не менее 30 мм, а при применении фасонных прокатных профилей — 50 мм.

Хомуты и поперечные стержни должны отстоять от поверхности бетона не меньше чем на 15 мм. В железобетонных трубах расстояние от стержня продольной арматуры до внутренней поверхности трубы должно быть не меньше, чем до наружной.

В сборных железобетонных конструкциях заводского изготовления из тяжелого бетона марки не менее 200 толщина защитного слоя может быть уменьшена на 5 мм, но в любом случае должна быть не меньше 10 мм для плит и 20 мм для балок и колонн.

www.stroitelstvo-new.ru

Как самому правильно выбрать строительную арматуру, виды строительной арматуры, применение. Как самому выбрать строительную арматуру. Помощь в выборе и покупке арматуры

Выбрать строительную арматуру, купить арматуру, иногда вызывает затруднение. Какой класс арматуры предпочтительнее выбрать и применить при устройстве фундамента дома или железобетонных конструкций? Тем более, что главным и приоритетным показателем при выборе арматуры становится ее цена.

Что представляет собой арматура

Неотъемлемой частью строительных железобетонных конструкций, воспринимающей растягивающие усилия, является арматура. Стальной стержень круглой формы, изготовленный промышленным способом методом проката, называется арматурой строительной.

Наиболее распространенной гибкой стальной арматурой железобетонных конструкций являются стержни арматурные и сварные сетки. Область применения и использования арматуры обширна, поэтому кроме строительства сталь арматурная используется при изготовлении металлоконструкций.


Арматурный прокат

Арматурный прокат, обозначаемый согласно ДСТУ 3760-98, обозначается индексом А и условно подразделяется на классы. Класс арматуры определяют по параметру, который называется нормируемым пределом текучести (Н/мм2).
Арматурный прокат подразделяется на следующие виды:
• свариваемый (индекс С)
• не свариваемый
• стойкий относительно коррозионного растрескивания (индекс К)
• нестойкий против коррозионного растрескивания
• прокат, предназначенный для упрочненной стали.

Основным параметром, характеризующим арматуру, является площадь поперечного сечения. Площадь поперечного сечения служит эквивалентом круглого стержня номинального диаметра, поэтому при расчете и выборе арматуры необходимо пользоваться данным параметром. Напомним, что масса арматуры вычисляется по формуле круга.

Технологии промышленного изготовления арматуры строительной

По технологии промышленного изготовления арматуру разделяют на:
• стержневую
• проволочную.

Стержневую строительную арматуру изготавливают из горячекатаной стали. Стержневая арматура изготавливается диаметром 6-80 мм. и повсеместно используется при строительстве.
Проволочная арматура изготавливается также из прокатной стали диаметром 3-5 мм. и используется в качестве армирующего элемента.
Строительная арматура производится промышленностью в обоих вариантах.


Если диаметр арматуры небольшой и составляет от 6 до 10 мм., то можно использовать стержневую (прутковую) и проволочную. Арматура строительная большего диаметра производится в виде стержней, имеющих длину — 6, 9, 11.7 м. Общепринято, что цена строительной арматуры указывается производителем за тонну материала.

Виды арматуры строительной

Стержневую прокатную арматуру разделяют на классы:
• гладкий профиль (арматура А1)
• периодический профиль (арматура А2, арматура А3, арматура А4, арматура А5, арматура А6).

При строительстве домов наиболее востребованной считаются поперечная и продольная арматуры. Поперечная арматура А1 (А240), продольная арматура А3 (А400С, А500С). Производителем арматура может поставляться в мотках (катанка), прутками или мерной величиной. Промышленность изготавливает арматуру в виде сварных сеток.

Сетка арматурная является готовым строительным материалом, предназначенным для глубокого армирования фундаментов, плит перекрытия и стен.
При производстве и изготовлении арматуры промышленным способом, арматуру подвергают упрочнению. По способу упрочнения свойств арматуры, она подразделяется на:
• горячекатаную
• упрочненную термическим путем.

Горячекатаная арматура обретает требуемые механические и физические свойства, благодаря химическому составу проката.
Арматура, которая технологически подвергается термической обработке для качественного улучшения свойств, называется термически упрочненной арматурой.

Композитная строительная арматура

Композитная строительная арматура это новый материал и представляет собой строительную арматуру, изготовленную из неметаллических волокон, связанную композитом.

Синтетические неметаллические волокна имеют основу стекловолокно, которое подарило новое изобретение — стеклопластиковую арматуру.
Стеклопластиковая арматура обладает более качественными свойствами:
• устойчива к высоко агрессивным химическим средам
• не поддается коррозии
• обладает значительной прочностью на разрыв
• легче, чем стальная арматура
• обладает незначительной теплопроводностью
• является отличным диэлектриком
• магнитоинертна и радиопрозрачна.



Как выбирать арматуру для строительства

При выборе арматуры для армировки строительных конструкций необходимо руководствоваться некоторыми правилами.

армирование фундамента

Для армирования фундамента применяют арматуру А1 и А3 любого диаметра.

Арматура класса А1
Арматура А1 (монтажная) имеет круглое поперечное сечение и гладкую поверхность. Благодаря гладкой поверхности обладает меньшим сцеплением с бетоном. Арматура А1 рекомендована для использования в частях фундамента, которые испытывают незначительную нагрузку. Монтажная арматура может быть использована для обустройства арматурного каркаса, для ленточного фундамента для поперечного или вертикального армирования.

Арматура класса А3
Отличительной особенностью арматуры класса А3 является значительный, в отличие от монтажной арматуры, диаметр поперечного сечения.
Арматура А3 (рабочая) имеет переменное рифленое поперечное сечение с ребристой поверхностью. Изготавливается из высококачественной легированной стали, обладающей повышенными механическими характеристиками и коррозионной устойчивостью.

Рисунок профиля арматуры А3 бывает кольцевым и серповидным. Арматура, имеющая кольцевой профиль, обладает мощным сцеплением с бетоном. Поэтому может использоваться для массивных железобетонных конструкций. Арматура, имеющая серповидный профиль, обладает большей стойкостью к разрывным нагрузкам. Поэтому рекомендуется использовать такой тип арматуры для тонкостенных конструкций.

При выборе арматуры необходимо представлять, каким способом она будет соединяться: сварным или вязкой.
Процесс сварки рекомендуется для арматуры не углеродистых марок стали, потому что сварной шов для углеродистой стали хрупок.
Процесс соединения — вязка арматуры успешно используется для арматуры любого класса и выполнен своими руками. Главное, приобрести такие волшебные клещи для вязки арматуры, как показано в видео.

svouimirukami.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
