Особенности мебельных болтов со скругленными шляпками: размеры, стандарт DIN603

Мебельный болт — соединительный элемент, используемый при создании предметов мебели из натуральной древесины, плит, ДВП, а также при строительных работах. На территории Российской Федерации и стран бывшего СССР выпускаются, исходя из требований двух Государственных стандартов. Первым обозначается геометрия и производственные требования к болтам, имеющим квадратные подголовки, вторым — крепежи с усами и полукруглыми увеличенными головками. Русскому стандарту соответствует германский Din 603.

Важная информация

Как можно понять по названию, подобные элементы используются в производстве предметов интерьера. Но метизам находится место и в машиностроении — их посредством соединяются компоненты конструкций, если необходимо обеспечить незначительное выступление головки. Нередко их покупают отечественные строители. В быту изделия можно встретить в механизмах, обустроенных в металлических коробках (к примеру, замки дверей). Головки крепежей для мебели с усами выполнены в виде круглых шляпок.

Такие конструктивные особенности могут гарантировать должную безопасность при пользовании мебельными гарнитурами. Болты мебельные с полукруглыми головками с отсутствующими острыми отступлениями и без выступов в прикрученном виде, из-за них невозможно пораниться. Для предотвращения вращений при вкручивании комплектуются подголовниками квадратной формы или усьями.

Типы крепежных элементов

Дополнительные компоненты входят в мебель и при наворачиваниях на болты гаек останутся в неподвижном положении (проворачивания не наблюдаются). Изделия могут производиться из легированной, конструкционной, углеродистой стали. На стержнях резьбу режут не на полную длину. Болты мебельные Din 603 (соответствующие Госстандартам 7801 и 7802) могут быть:

  • горячекатаными;
  • без защитного покрытия поверхностей;
  • желтопассивированными;
  • электрооцинкованными.

Большинство современных крепежей, выпускаемых промышленностью, относятся к категории метизов из нержавейки.

Главные требования ГОСТа 7801−81

Государственный стандарт действует с 1981 года. В нем подробно расписано, какими должны быть мебельные болты с скругленной шляпкой, размеры изделий. Речь идет о:

  • высоте головок;
  • сечении головок;
  • длине элементов;
  • радиусе сфер;
  • длине резьбы;
  • высоте усов.

Госстандарт регламентирует перечень общих технических требований к готовым изделиям, вне зависимости от их диаметра. Принятых стандартов должны придерживаться все производители крепежных материалов.

Немецкий стандарт DIN 603

Действие распространено на линейку М6 — М20. Для выпуска должны использовать исключительно нержавейку (М10 — М20). А4 и А2 могут покрываться оцинкованной (согласно с гальванической технологией). Возможным является применение латунных и других композиций в производстве. Для болтов типов М6 и М8 могут задействоваться твердые виды пластика.

Обращено внимание на ряд показателей, в частности:

  • шаг резьбы;
  • диаметр головок;
  • высота головок;
  • полная длина резьбы;
  • габариты сторон квадратных подголовков.

Длина стальных болтов согласно с требованиями от 16 до 200 мм, вес 1000 единиц — 4−597 кг. Международного соотвествия стандарту ФРГ ІSO 8677 и отечественного Государственного стандарта 7802−81.

ГОСТ 7802 относительно болтов

Протоколом нормируется диаметр крепежей для мебели с подголовками в виде квадратов и увеличенными головками, выполненными в форме полукругов. Номинальные сечения резьбы должны составлять 5−24 мм при сечениях самых головок 11−52 мм.

Также обращается внимание на:

  • длину головки;
  • высоту подголовка;
  • размеры стороны подголовка;
  • сечение головки;
  • длину резьбы.

Длина готовых изделий не должна превышать 260 мм, минимальная длина болтов М10 составляет 16 мм. Вес партии крепежей (1000 штук) — от 2,7 до 911 кг.

В ГОСТе 7802 содержится ряд ссылок на другие важные стандарты, регулирующие производственный процесс. Вспоминаются, в частности:

  • 24705 — описание резьбы с подробными описаниями;
  • 27148 — регламентация допустимых недорезов резьбы и наибольших сбегов;
  • 24670 — размеры радиусов под головками;
  • 1759.0 — перечень технических требований к болтам;
  • 12414 — размеры и формы концов.

Методика испытаний элементов, имеющих подголовки квадратной формы, изложена в Госстандарте 1759.1.

Следует отметить, что мебельные болты отличаются от мебельных винтов. У вторых есть потайная головка (шестигранник), выпускаются по DIN912. Их просто закрутить, собственно винты как будто «тонут» в предметах из дерева. Таким образом, крепежи имеют дополнительную декоративную функцию, ведь головка не будет возвышаться на поверхности. Винты с внутренними шестигранниками в нашей стране делаются согласно с требованиями Госстандарта 11738.

tokar.guru

Энциклопедия крепежных стандартов. Тайвань Метиз Альянс

ВВЕДЕНИЕ



Для того чтобы стандартизировать изделия крепежа в мире повсеместно создавались стандарты, описывающие тот или иной элемент крепежа максимально подробно, его вид, условия изготовления, материал, прочие характеристики. В СССР стандартами являлись ГОСТы, в Германии DIN (Deutsches Institut für Normung), в Италии UNI, для приведения всех стандартов к единному образцу разрабатывались общие стандарты – так для Европы были созданы стандарты EN, мировыми стандартами стали стандарты ISO.



Энциклопедия крепежных стандартов является некоммерческим информационным ресурсом Тайвань Метиз Альянс. Сайт разработан специально для Вашего  удобства и экономии времени по поиску необходимой информации о крепеже и стандартах. Просмотрев публикации, Вы получите краткую информацию о метизной продукции, особенностях, номенклатуре. В разделах сайта представлены статьи, связанные с крепежом общего и специального назначения, крепежом и деталях, используемых в автомобильной промышленности, авиационной промышленности, энергетических отраслях, на железной дороге, в строительстве. Выложены материалы о применении шурупов, саморезов, дюбелей, анкеров, болтов, гаек, шайб, заклепок и других комплектующих.



Сайт позволяет ознакомиться с действующими стандартами на крепежные изделия, болты, гайки, шайбы, шпильки, а также гвозди, муфты, шпонки, заклепки и такелаж. В разделах также представлена таблица соответствия крепежа немецкого стандарта DIN, российского стандарта ГОСТ, международного стандарта ISO.



Мы верим и надеемся, что информация, выложенная на сайте, поможет Вам правильно подобрать тот или иной крепежный элемент для решения стоящих перед Вами задач. В том случае, если Вам потребуется наша помощь или консультация, наши специалисты с радостью помогут Вам.



С уважением,
Тайвань Метиз Альянс

metiz.tw

Болт с потайной головкой: ГОСТ, размеры, назначение

Качество многих товаров мебельного, автомобильного, строительного производства и других промышленных отраслей напрямую зависит от прочного и качественного скрепления между собой отдельных деталей конструкции. Крепёжный болт с потайной головкой является одним из универсальных приспособлений, надёжно соединяющим разнообразные элементы в единое изделие.

Появление болта

В Древней Руси болтами именовались наконечники для арбалетных стрел, имеющие разнообразную форму. Позднее так стало называться любое вытянутое изделие цилиндрической формы. И лишь с развитием строительных технологий винтовое соединение деталей вытеснило все остальные значения этого слова.

Сегодня нарезные болты применяются в самых различных сферах как повседневной жизни, так и промышленного производства.

Описание болта с потайной головкой

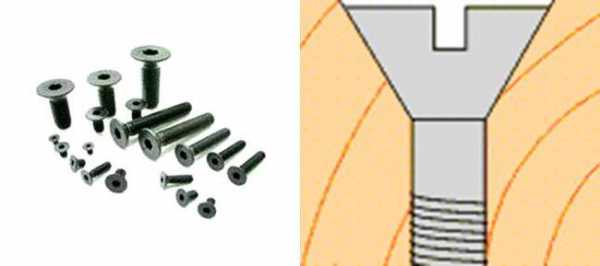

Своё название этот крепёжный элемент получил за своеобразную форму головки. Ровный стержень с нарезной винтовой резьбой венчает плоская конусообразная шляпка со шлицем – углублением под ключ или отвёртку.

Болт с потайной головкой входит в отверстие скрепляемого изделия целиком. Головка утопает в материале, не выступая на его поверхности. Разнообразие размеров болтов с потайной головкой, удобство их использования, прочность соединения и способность выдерживать большие нагрузки значительно расширяют сферу их применения.

Классификация болтовых крепежей

Шаг и глубина резьбы, длина винта, диаметр головки и многие другие характеристики определяются ГОСТом. Болты с потайной головкой разделяются по назначению на несколько групп:

  • Лемешными потайными болтами закрепляется навесное оборудование сельскохозяйственных машин.
  • Мебельные крепежи используются в строительной и мебельной отраслях промышленности.
  • Дорожные скрепляют элементы металлических дорожных ограждений и специальных конструкций.
  • Машиностроительные применяются для соединения деталей в автомобиле-, машино- и приборостроении.
Соответствующая марка углеродистой нелегированной или легированной стали и технология производства определяют прочность крепежей, выраженную в номинальном временном сопротивлении и пределе текучести. По механической прочности болты с потайной головкой разделяются на 11 классов. Маркировка прочности наносится на шляпку и выглядит как две цифры с точкой между ними (например, 3.6 или 12.9). Унифицированная маркировка упрощает применение аналогичных болтовых крепежей в разных промышленных отраслях. При расчёте нагрузки на крепёжный элемент прежде всего учитывается предел текучести, так как при его превышении возникают необратимые деформации и запрещается использование такого болта с потайной головкой.

Стали и сплавы

В основном для производства болтов используется низкоуглеродистая сталь, с содержанием не более 0,4% углерода. Последующая термическая обработка, предотвращающая обезуглероживание крепёжных деталей, процесс холодной или горячей высадки и нанесение защитного покрытия позволяют получать изделия различного класса прочности.

Кроме углеродистой стали болты производятся из других сплавов:

  • Легированные марки стали получают путём добавления азота, хрома, никеля, ванадия, меди и других добавок, усиливающих прочность и антикоррозийную устойчивость изделий. В зависимости от требуемых физических или механических свойств изменяется количество легирующих добавок.
  • Холодостойкие виды стали выдерживают температуру до -75 0C.
  • Нержавеющая сталь устойчива к коррозии в атмосфере или агрессивной среде за счёт высокого содержания хрома в своём составе.
  • Теплоустойчивая (окалиностойкая, жаростойкая) сталь не разрушается в газовых средах при температуре выше +550 0C. В качестве добавок используются никель, хром, молибден, титан и кремний.
  • Жаропрочные сплавы выдерживают высокие температуры длительное время, не деформируясь и не разрушаясь. Легирующими добавками жаропрочных сталей являются хром и кремний.
Реже для изготовления потайных болтов используются цветные металлы: титан, латунь, медь, алюминий и полимеры. Высокопрочные углеродистые сплавы имеют низкий уровень устойчивости к коррозии. При необходимости получить крепёж высокой прочности и стойкий к агрессивной окружающей среде готовое изделие покрывается защитным металлическим, неорганическим, эмалевым или пластиковым покрытием электролитическим или гальваническим методом.

Как закрепляются потайные болты

Для использования болтового соединения необходимо подготовить технологические отверстия. Так как отличительной чертой болта является отсутствие заострённого наконечника, он не вкрутится в материал. При сквозном скреплении деталей просверливается отверстие без резьбы максимально близкого диаметра к размеру болта. Стягивается крепление гайкой. Фиксация болта в материале обеспечивается внутренней резьбой. Вертикальное отверстие просверливается на 0,1-0,2 мм меньше диаметра болта и короче на 1 мм. Ручным метчиком нарезается резьба и вкручивается болт. Потайная головка затягивается до упора, вровень с поверхностью изделия.

На плоской поверхности головки шлиц может иметь форму креста, прямой прорези или шестигранного углубления. В зависимости от формы затяжного отверстия используется плоская или крестовая отвёртка или шестигранный ключ.

Шлиц под шестигранник

Наиболее широко применяются во всех промышленных сферах болты с внутренним шестигранником в потайной головке. Быстрый и удобный монтаж электрическим или пневматическим инструментом обеспечивает повышенную прочность резьбового скрепления деталей. Конвейерная сборка высокопрочных механизмов, узлов и агрегатов осуществляется болтами с потайной головкой под шестигранник.

Специальные шестигранные ключи L-образной формы компактны и удобны в использовании. Точные размеры и высокая прочность шестигранников позволяют надёжно затягивать болты, а при необходимости без особого труда демонтировать соединённые детали.

Преимущества болтовых соединений

  • Надёжность крепления обеспечивается метрической резьбой и универсальным профилем. Правильно выбранный класс прочности потайного болта и его качественная затяжка обеспечивают надёжную защиту изделия от самооткручивания и гарантируют выдержку больших нагрузок.
  • Изготовленные из соответствующих марок стали, болты выдерживают осевые и поперечные нагрузки.
  • При помощи потайных болтов монтаж любых конструкций осуществляется быстрее и проще.
  • Стоимость сборочных работ существенно ниже затрат, например, на сварку. Многие строительные конструкции или автомобильные детали сегодня соединяются болтами с потайной головкой, так как такие работы требуют значительно меньше времени и физических сил.
В машиностроительной и автомобильной промышленностях для предотвращения раскручивания используется болт с потайной головкой с усом на тыльной стороне шляпки. Треугольный выступ обеспечивает более прочную фиксацию болта в материале. Чаще всего болт с усом используется при сквозном соединении деталей и срабатывает как стопор при закручивании гайки.

Сферы применения скрытых болтовых соединений

Болты с потайной головкой широко применяются во всех производственных сферах и в быту. Точное и прочное соединение сложных узлов в приборостроении, устойчивое к вибрации крепление деталей автомобилей и летательных аппаратов, надёжная стяжка железных каркасов строящихся объектов, сборка мебели, декорирование зданий и многие другие виды соединений обеспечиваются потайными болтами. Изготовленные из прочных и устойчивых к агрессивным средам стальных сплавов потайные крепления не только обеспечивают надёжность соединений, они привлекают удобством и эстетичным внешним видом.

Головка «заподлицо», утопленная в материал, не мешает двигающимся деталям различных механизмов. Собранные при помощи потайных крепежей мебель или декоративные элементы интерьера без выступающих болтовых головок имеют весьма привлекательный вид.

fb.ru

DIN 603 Болт мебельный

DIN 603 Болт мебельный с полукруглой головкой и квадратным подголовком, неполная и полная метрическая резьба от М5 до М20, класс точности С. Оцинкованные мебельные болты DIN 603 используются для соединения и крепления деталей в мебельной промышленности и конструкций в строительстве.

Материалы:

  • Сталь: 3.6, 4.6, 8.8 (класс прочности)
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: нержавеющая сталь А2, А4
  • Латунь.
Таблица размеров и характеристик мебельных болтов
DIN 603 в мм
d1 М5 M6 M8 M10 M12 M16 М20
P 0.8 1 1.25 1.5 1.75 2 2.5
d2 13.5 16.55 20.65 24.65 30.65 38.8 46.8
k 3.3 3.88 4.88
5.38		 6.95 8.95 11.05
f 4.1 4.6 5.6 6.6 8.75 12.9 15.9
V 5.48 6.48 8.58 10.58 12.7 16.7 20.84
b L ≤ 125 16 18 22 26 30 38 46
125 < L ≤ 200 22 24 28 32 36 44
52
L > 200 – – 41 45 49 57 65
L Вес 1000 шт. болтов в кг
М5 M6 M8 M10 M12 M16 М20
16 4 6.9
20 4.5 7.6 13.8 22.7
25 5.1 8.5 15.4 25.2
30 5.9 9.6 17 27.7 45.7
35 6.7 10.7 19 30.2 49.4
40 7.5 11.8 21 32.7 53.1
45 8.3 12.9 23 35.8 56.8
50 9.1 14 25 38.9 61.2 119
55 9.9 15.1 26.9 42 65.6 126
60 10.7 16.2 28.9 45.1 70 133
65 11.5 17.3 30.9 48.2 74.4 141
70 12.3 18.4 32.9 51.3 78.8 149 247
80 13.9 20.6 36.8 57.5 87 165 272
90   22.8 40.8 63.7 96 181 297
100   25 44.8 69.9 105 197 322
110   27.2 48.8 76.1 114 213 347
120   29.4 52.8 82.3 123 229 372
130   31.6 56.8 88.5 132 245 397
140   32.8 60.8 95 141 261 422
150   35 64.8 101 150 277 447
160       107 159 293 497
180       119 177 325 547
200       131 195 357 597

Обозначения:

d1 – номинальный диаметр резьбы
P – шаг резьбы
d2 – диаметр головки
k – высота головки
f – высота подголовка, не менее
V – размер стороны квадратного подголовка
b – длина резьбовой части
L – длина болта

Аналоги DIN 603:

ГОСТ 7802-81 – болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С. Соответствие стандартов DIN 603 и ГОСТ 7802-81.
ISO 8677 – болты с полукруглой большой головкой и квадратным подголовком класса точности С.

Вы можете заказать и купить мебельные болты DIN 603 с полукруглой головкой по оптовым ценам.

tdm-neva.ru
