Сравнение профилей на изгиб

Для того, чтобы определить какой профиль сильнее на изгиб, высчитывался момент сопротивления для каждого профиля площадью 200 см2.

Теоретическое сравнение профилей: двутавр, швеллер, труба прямоугольная, труба круглая

Теоретическое сравнение профилей: труба квадратная, уголок, сплошной прямоугольник, круг, ромб, квадрат сплошной

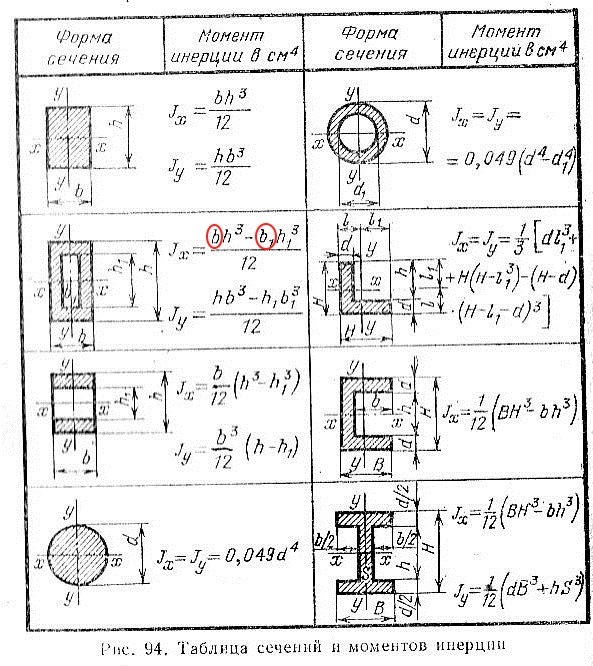

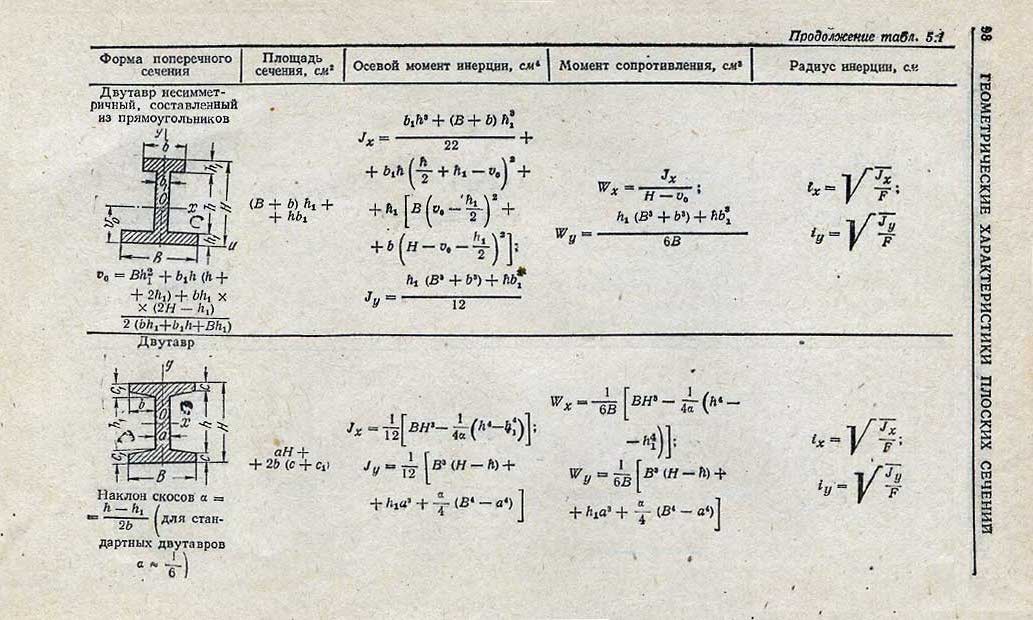

Также, согласно нормативным документам определялся момент сопротивления Wx для профилей в диапазоне 21-23 кг. на погонный метр.

Сравнение профилей по ГОСТ: двутавр, швеллер, труба прямоугольная, труба круглая



Сравнение профилей по ГОСТ: труба квадратная, уголок, сплошной прямоугольник, круг, ромб, квадрат сплошной



Исходя, из данных таблиц можно сделать рейтинг прочности строительных конструкций на изгиб. Двутавр и швеллер показали одинаковые результаты, но первый профиль за счёт дополнительных характеристик поставили на первое место.

1 место. Двутавр

2 место. Швеллер

3 место. Труба прямоугольная

4 место. Труба круглая

5 место. Квадрат полый

6 место. Уголок

7-10 место. Профиля сплошного сечения.

Спасибо большое за внимание, файлы с расчётом по ссылке:
