Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку

Особенности конструкции двутаврового профиля

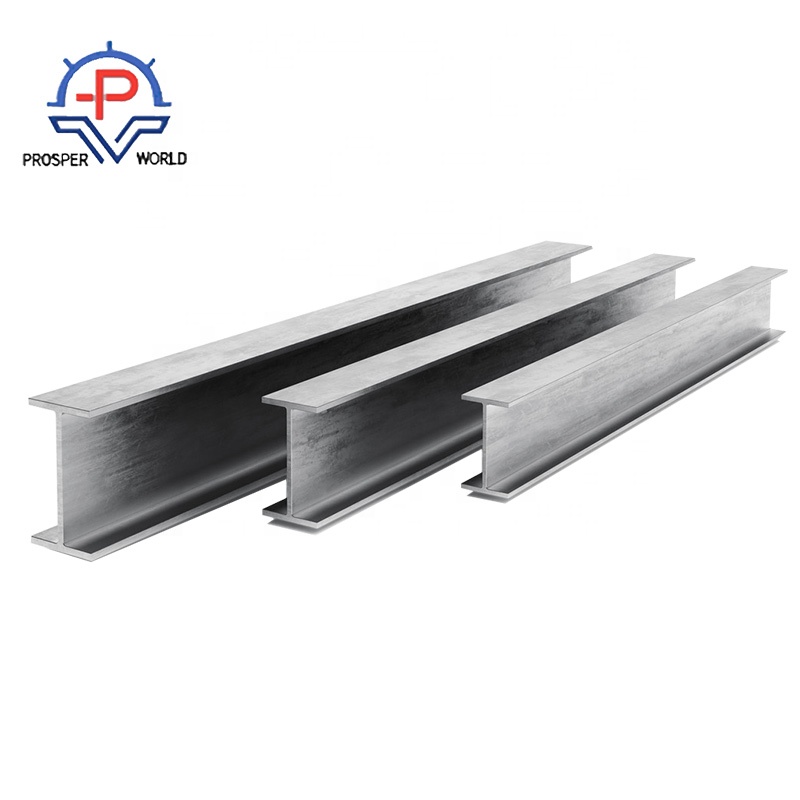

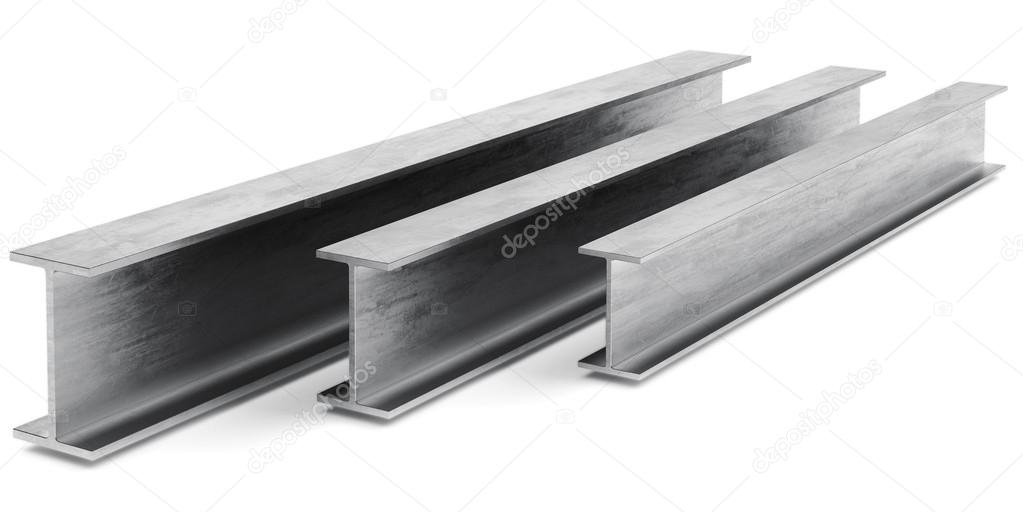

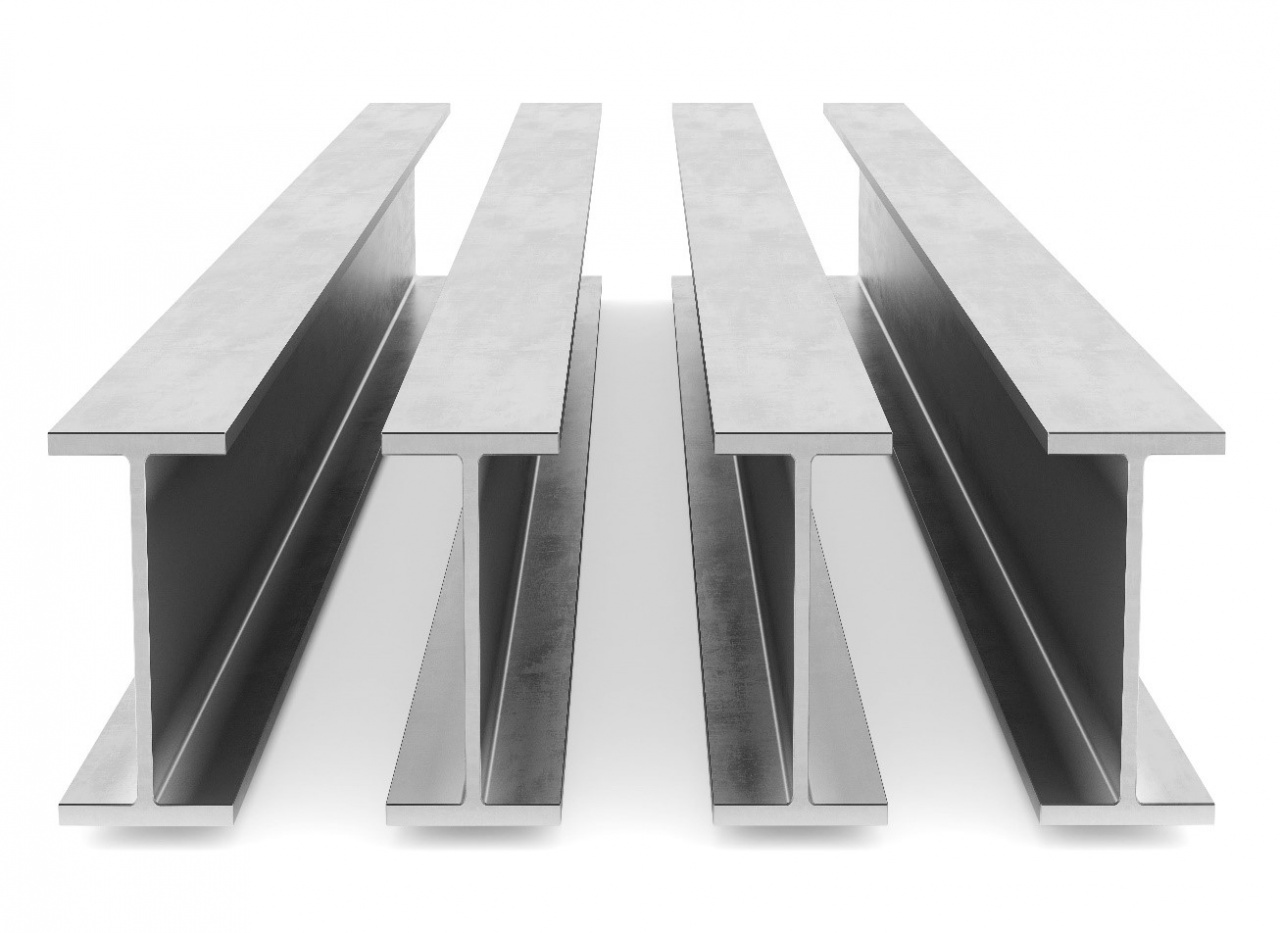

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий.

Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей

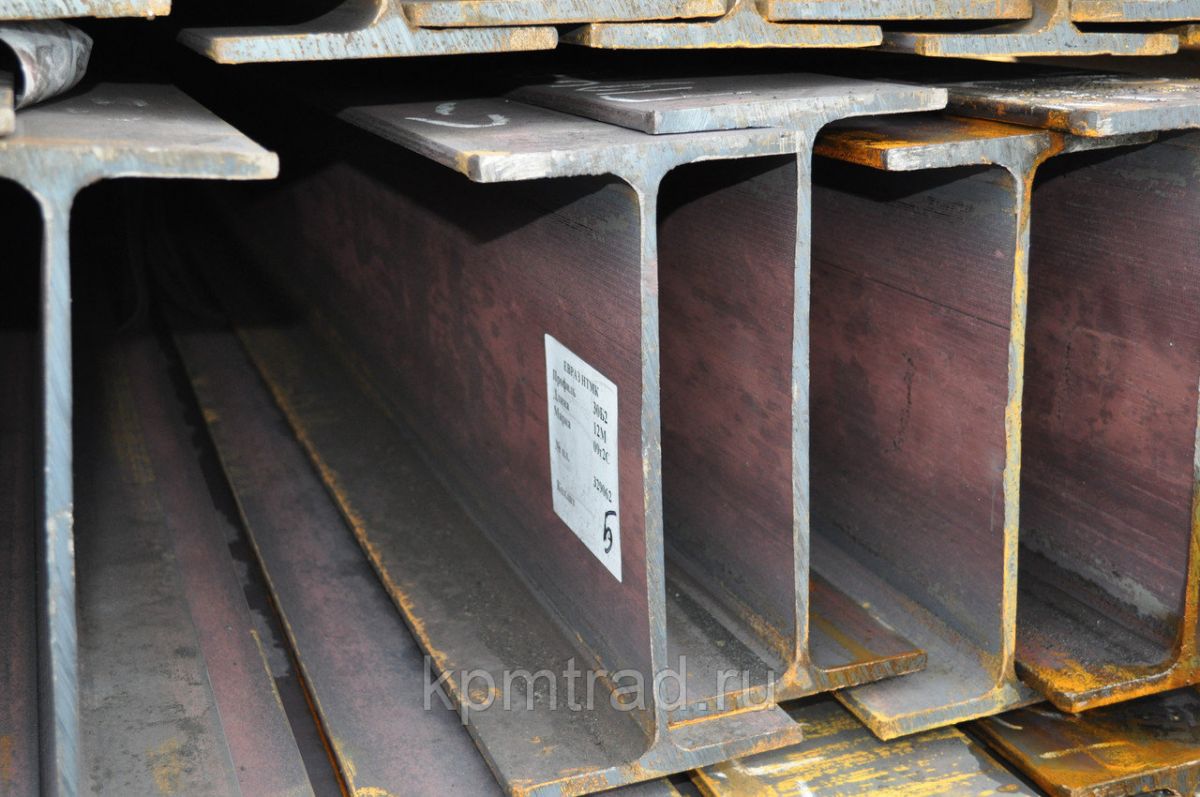

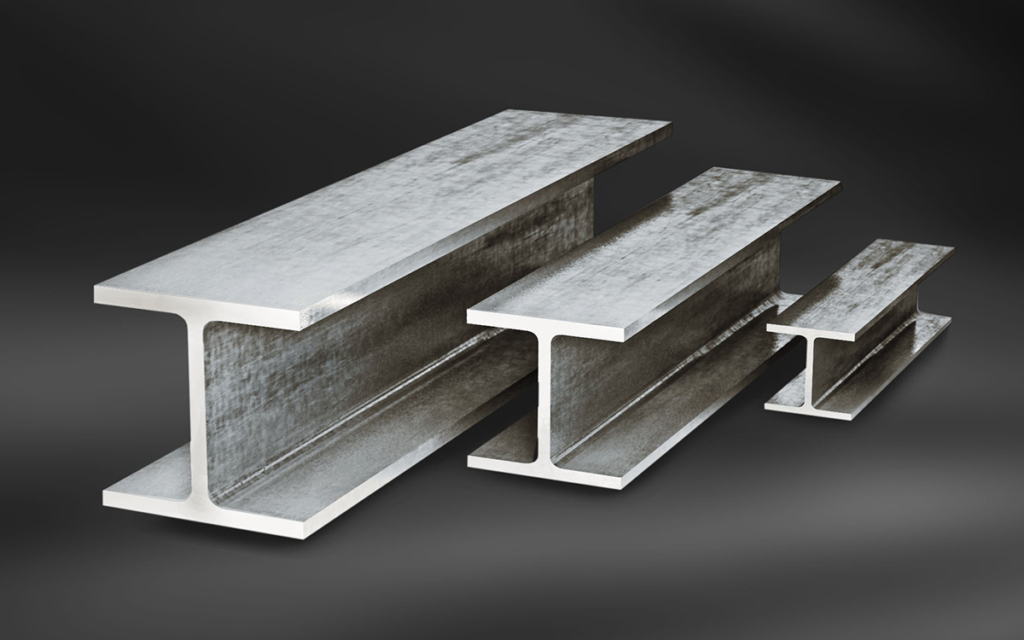

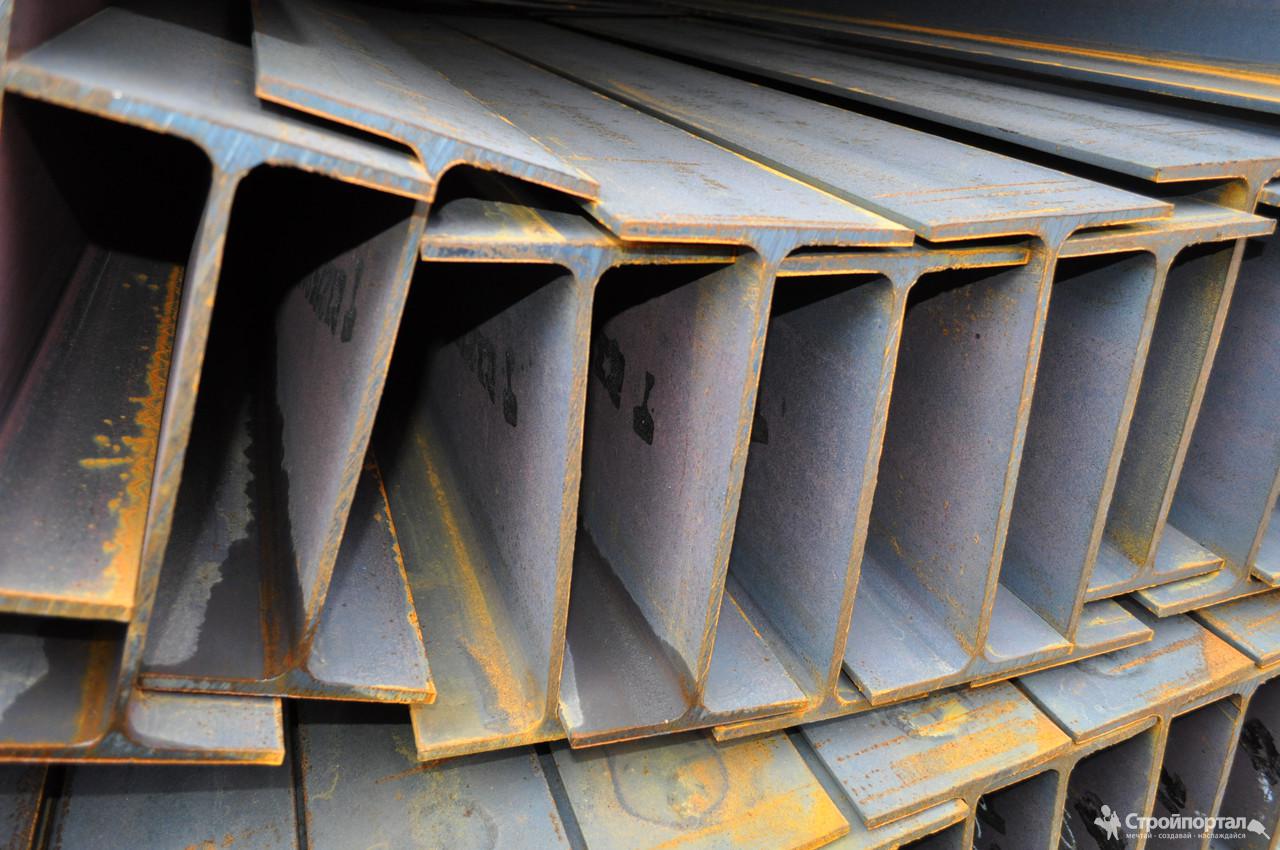

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

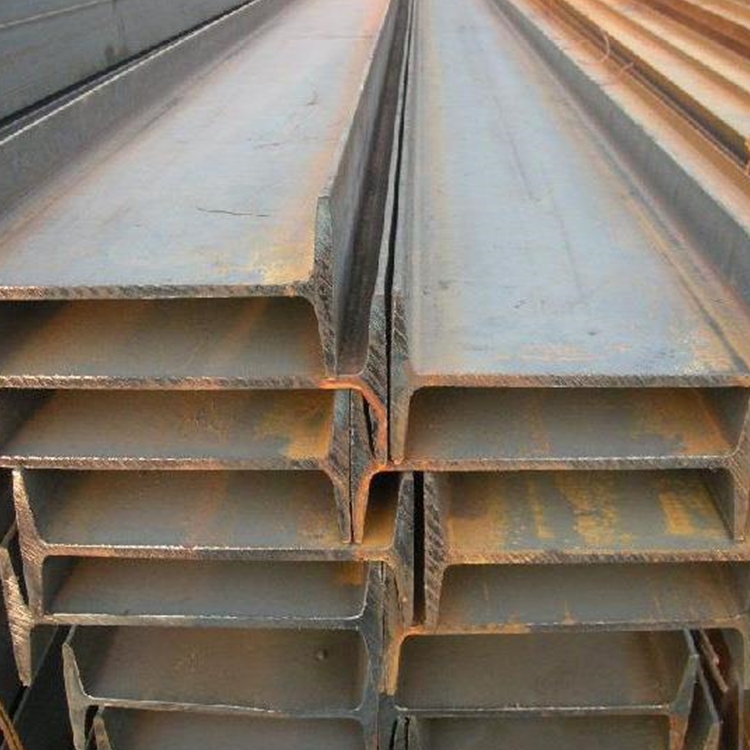

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.

Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммМасса 1 м длины, кг
14731407,54,9 13,68
14С801409,15,5          16,9
14Б173137,45,63,810,5
14Б2
731406,94,712,9



Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг.

Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Блоки ФБС: размеры и характеристики универсального строительного материала

Характеристика строительного материала. Рекомендации по выбору габаритов изделия. Производители ФБС блоков. Монтаж фундамента.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5



Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
25Б21252509629,6
25К124924612862,6
25К225025014972,4



Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

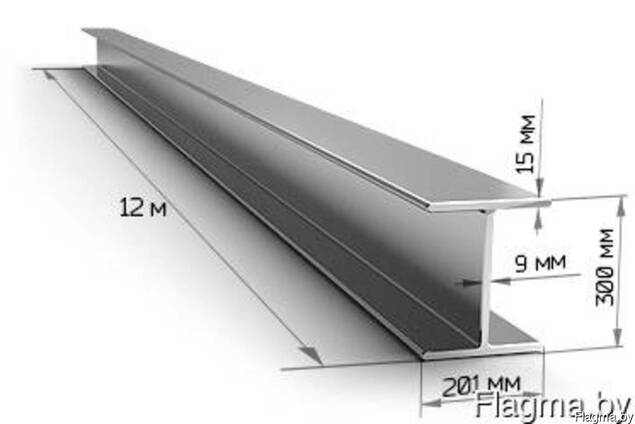

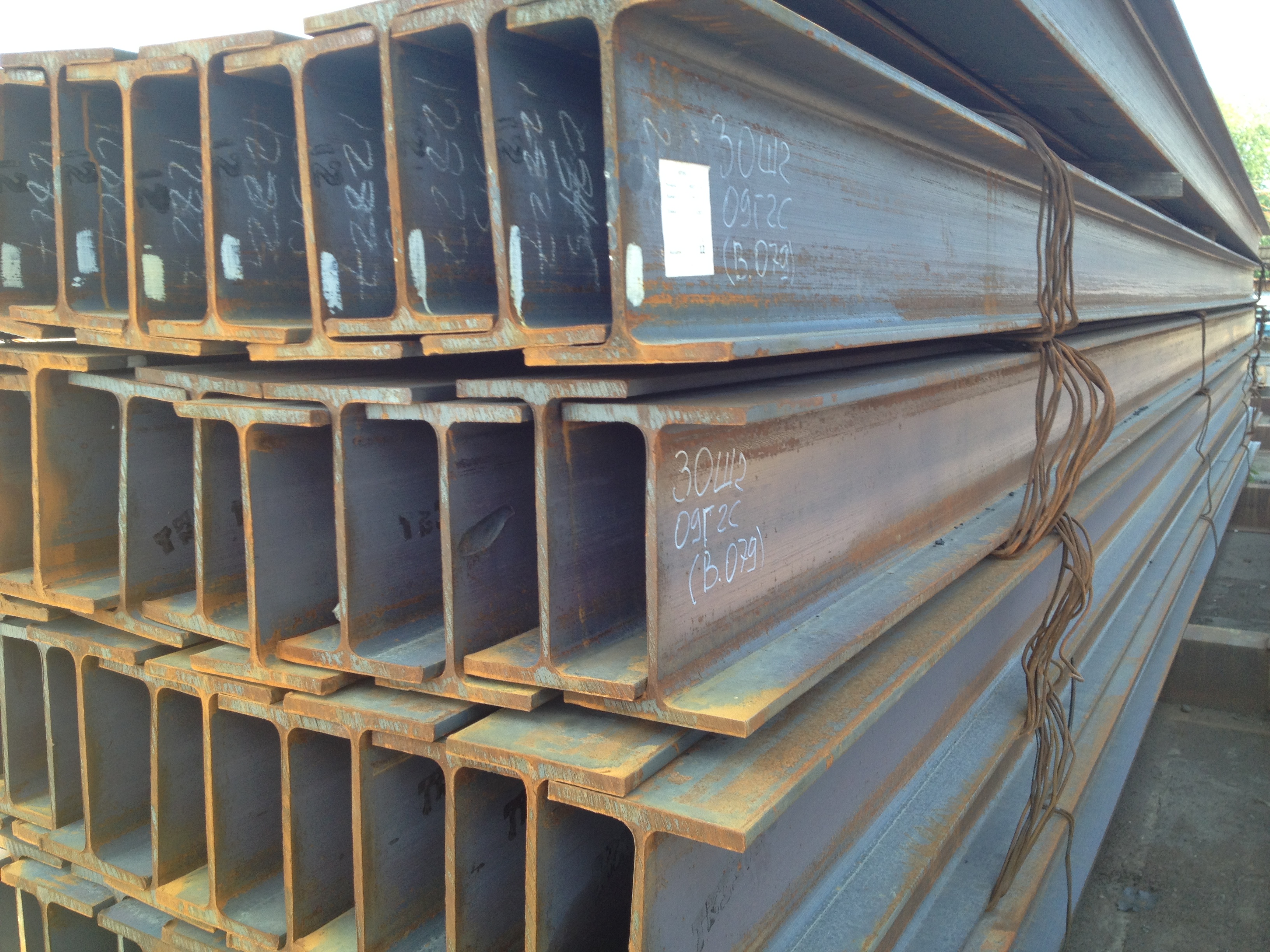

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиляВысота, ммТолщина стенки, ммШирина, ммТолщина полки, ммВес 1 м длины, кг
30К129892991487
30К2300103001594
30К33001530515105,8
30К43041130117105,8



Двутавр 36м: размеры и характеристики профиля

Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах

Формулы для определения требуемого веса двутавра

Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: SП = b×t. Для определения площади стенки используем формулу: SС = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м³. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.

Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиляШирина ммВысота ммТолщина полки, ммТолщина стенки, ммКол-во метров в 1 тоннеМасса 1 м длины, кг
10551007,24,5105,79,456
12641207,34,886,6211,54
14731407,54,973,0913,68
16811607,8562,9415,89
18901808,15,154,5018,35
18а1001808,35,150,2019,92
201002008,45,247,5321,04
20а1102008,65,244,0822,69
221102208,75,441,0624,04
22а1202208,95,438,8225,76
241152409,55,636,5727,34
24а1252409,85,634,0229,40
271252709,8631,7131,53
27а13527010,2629,5133,88
3013530010,26,527,4136,48
30а14530010,76,525,5339,17
3314033011,2723,6742,25
3614536012,37,520,6048,55
40155400138,317,5656,96
4516045014,2915,0466,50
5017050015,21012,7278,64
5518055016,51110,7992,66
6019019017,8129,263108,0



Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

Двутавровые балки | Справочник

Расширенный поиск

Ваша корзина пуста

01.02.2021

15.12.2020

24.01.2020

23. 01.2020

22.01.2020

Архив новостей
\ \

Двутавровые балки

Наша фирма не занимается продажей двутавровых балок

Информация представленная в данном разделе является только справочной

Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории:

  1. балки с уклоном внутренних граней,
  2. балки с параллельными гранями.

Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок.

Сфера применения

Двутавровые балки используются для создания:

  • Несущих конструкций;
  • Перекрытий крыши;
  • Межэтажных перекрытий;
  • Опор;
  • Рабочих площадок;
  • Эстакад и мостов.

Действующие стандарты

НомерНазвание

Двутавры (балки двутавровые) с уклоном внутренних граней полок

ГОСТ 8239-89Двутавры стальные горячекатаные. Сортамент
ГОСТ 19425-74Балки двутавровые и швеллеры стальные специальные. Сортамент

Двутавры (балки двутавровые) с параллельными гранями полок

ГОСТ 26020-83Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент

Двутавровые балки (двутавры)  по техническим условиям заводов-изготовителей

СТО АСЧМ 20-93Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината
ТУ 14-2-336-78Профиль двутавровый для шарнирных остряков № 8
ТУ У 01412851.001-95Сварные двутавры

Прочие виды специальных балок двутавровых (двутавров)

ГОСТ 5267.5-90Профиль двутавровый № 19 для хребтовой балки. Сортамент
ГОСТ 5267.3-90Профиль зетовый для хребтовой балки. Сортамент

 Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

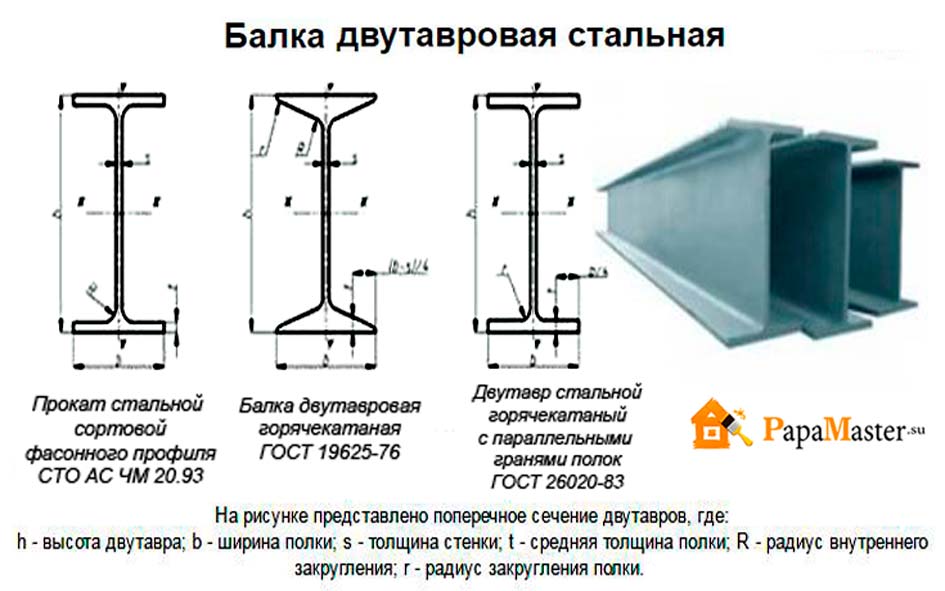

Рис1.  Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12%

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – средняя толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89


балки
Размеры, ммМасса 1 м
балки,
кг
Количество метров в 1 тонне, м
hbSt
10100554,57,29,456105,7
12120644,87,311,5486,62
14140734,97,513,6873,09
161608157,815,8962,94
18180905,18,118,3554,50
18а1801005,18,319,9250,20
202001005,28,421,0447,53
20а*2001105,28,622,6944,08
222201105,48,724,0441,60
22а*2201205,48,925,7638,82
242401155,69,527,3436,57
24а*2401255,69,829,4034,02
2727012569,831,5331,71
27а*270135610,233,8829,51
303001356,510,236,4827,41
30а*3001456,510,739,1725,53
33330140711,242,2523,67
363601457,512,348,5520,60
404001558,31356,9617,56
45450160914,266,5015,04
505001701015,278,6412,72
555501801116,592,6610,79
606001901217,8108,09,263

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.

3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16%

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – средняя толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки

Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балкиРазмеры, ммМасса 1 м балки, кгКоличество метров в
1 тонне, м
hbSt
14С140805,59,116,959,17
20С200100711,427,935,84
20Са200102911,431,132,15
22С2201107,512,333,130,21
27С2701228,513,742,823,36
27Са27012410,513,747,021,28
36С3601401415,871,314,03
18М1809071225,838,76
24М2401108,21438,326,11
30М30013091550,219,92
36М3601309,51657,917,27
45М45015010,51877,612,89

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83)

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

Б – нормальные двутавры;

Ш – широкополочные двутавры;

К – колонные двутавры;

Д – дополнительной серии;

ДБ – нормальные двутавры;

ДШ – широкополочные двутавры.

Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – средняя толщина полки;

r – радиус внутреннего закругления.

Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83

№ балкиРазмеры, ммМасса 1 м балки,
кг
Количество метров в
1 тонне, м
hbSt
Нормальные двутавры (балки двутавровые)
10Б1100554,15,78,104123,4
12Б1117,6643,85,18,658115,5
12Б2120644,46,310,3796,43
14Б1137,4733,85,610,5195,12
14Б2140734,76,912,8977,55
16Б11578245,912,7078,74
16Б21608257,415,7763,40
18Б1177914,36,515,3765,07
18Б2180915,3818,8053,20
20Б12001005,68,522,3644,72
23Б12301105,6925,8338,71
26Б12581205,88,527,9635,77
26Б226112061031,1632,09
30Б12961405,88,532,9030,39
30Б229914061036,6427,29
35Б13461556,28,538,8825,72
35Б23491556,51043,3123,09
40Б139216579,548,0820,80
40Б23961657,511,554,7218,27
45Б14431807,81159,8416,71
45Б24471808,41367,4714,82
50Б14922008,81272,9813,70
50Б24962009,21480,7312,39
55Б15432209,513,588,9911,24
55Б25472201015,597,9210,21
60Б159323010,515,5106,29,418
60Б25972301117,5115,68,650
70Б16912601215,5129,37,732
70Б269726012,518,5144,26,937
80Б179128013,517159,56,269
80Б27982801420,5177,95,622
90Б18933001518,5194,05,155
90Б290030015,522213,84,676
100Б19903201621230,64,336
100Б29983201725258,23,873
100Б310063201829285,73,500
100Б4101332019,532,5314,53,180

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров стальных горячекатаных по ГОСТ 26020-83

№ балкиРазмеры, ммМасса 1 м балки,
кг
Количество метров в
1 тонне, м
hbSt
Широкополочные двутавры (балки двутавровые)
20Ш11931506930,5832,71
23Ш12261556,51036,1727,65
26Ш125118071042,6823,43
26Ш22551807,51249,2420,31
30Ш129120081153,6218,65
30Ш22952008,51360,9516,41
30Ш329920091568,2914,64
35Ш13382509,512,575,1013,32
35Ш2341250101482,2212,16
35Ш334525010,51691,2910,95
40Ш13883009,51496,0510,41
40Ш239230011,516111,18,999
40Ш339630012,518123,48,106
50Ш14843001115114,48,741
50Ш248930014,517,5138,77,212
50Ш349530015,520,5156,46,396
50Ш450130016,523,5174,05,746
60Ш15803201217142,17,036
60Ш25873201620,5176,95,654
60Ш35953201824,5205,54,866
60Ш46033202028,5234,24,270
70Ш168332013,519169,95,887
70Ш26913201523197,65,062
70Ш37003201827,5235,44,249
70Ш470832020,531,5268,13,730
70Ш57183202336,5305,93,269
Колонные двутавры (балки двутавровые)
20K11952006,51041,4724,11
20K2198200711,546,8721,34
23K1227240710,552,2019,16
23K223024081259,4716,81
26K125526081265,2215,33
26K2258260913,573,1513,67
26K32622601015,583,1312,03
30K1296300913,584,7711,80
30K23003001015,596,3010,38
30К330430011,517,5108,99,183

Продолжение таблицы 3. Размеры, масса и количество метров в тонне
двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83

№ балкиРазмеры, ммМасса 1 м балки,
кг
Количество метров в
1 тонне, м
hbSt
Колонные двутавры (балки двутавровые) (продолжение)
35К13433501015109,79,117
35К23483501117,5125,97,944
35K33533501320144,56,919
40К13934001116,5138,07,248
40К24004001320165,66,039
40K34094001624,5202,34,942
40К44194001929,5242,24,129
40К54314002335,5291,23,434
Двутавры (балки двутавровые) дополнительной серии (Д)
24ДБ12391155,59,327,8235,94
27ДБ126912569,531,9331,31
36ДБ13601457,212,349,1420,35
35ДБ13491275,88,533,5829,78
40ДБ13991396,2939,7025,19
45ДБ14501527,41152,6319,00
45ДБ24501807,613,365,0315,38
30ДШ1300,6201,99,41672,7213,75
40ДШ1397,630211,518,7124,48,036
50ДШ1496,2303,814,221155,36,437

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент

По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

Б – нормальные с параллельными гранями полок;

Ш – широкополочные с параллельными гранями полок;

К – колонные с параллельными гранями полок.

Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – средняя толщина полки;

r – радиус сопряжения.

Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93)

15

Обозначение балкиРазмеры, ммМасса
1 м балки, кг
Количество метров в тонне
hbSt
Нормальные двутавры (балки двутавровые)
10 Б1100554,15,78,043124,3
12 Б1117,6643,85,18,598116,3
12 Б2120644,46,310,3197,00
14 Б1137,4733,85,610,4595,67
14 Б2140734,76,912,8377,92
16 Б11578245,912,6479,11
16 Б21608257,415,7163,65
18 Б1177914,36,515,3165,33
18 Б2180915,3818,7453,37
20 Б12001005,5821,2647,04
25 Б12481245825,5939,08
25 Б22501256929,5033,90
30 Б12981495,5831,9731,28
30 Б23001506,5936,6627,28
35 Б13461746941,3024,22
35 Б235017571149,5120,20
40 Б139619971156,5817,67
40 Б240020081365,9715,16
45 Б144619981266,1215,12
45 Б245020091475,9013,18
50 Б14921998,81272,4613,80
50 Б249619991479,4412,59
50 Б3500200101689,6111,16
55 Б15432209,513,588,9311,24
55 Б25472201013,597,8610,22
60 Б1596199101594,5010,58
60 Б26002001117105,59,483
70 Б069323011,815,2120,18,327
70 Б16912601215,2129,37,736
70 Б269726012,518,5144,16,940
Широкополочные двутавры (балки двутавровые)
20 Ш11941506930,5632,72
25 Ш124417571144,0922,68
30 Ш129420081256,7617,62
30 Ш230020191568,5314,59
35 Ш133424981165,2315,33
35 Ш234025091479,6312,56
40 Ш13832999,512,588,5811,29
40 Ш23903001016106,79,375
45 Ш14403001118123,58,098
50 Ш14823001115114,28,759
50 Ш248730014,517,5138,47,227
50 Ш349330015,520,5156,06,408
50 Ш449930016,523,5173,75,756
60 Ш15823001217136,97,304
60 Ш25893001620,5170,65,861
60 Ш35973001824,5198,05,049
60 Ш46053002028,5225,54,435
70 Ш16923001320166,06,026
70 Ш26983001523190,35,254
70 Ш37073001827,5226,94,408
70 Ш471530020,531,5258,53,868
70 Ш57253002336,5294,93,391
80 Ш178230013,517164,66,077
80 Ш27923001422191,05,234
90 Ш18812991518,5191,45,223
90 Ш28902991523212,64,704
100 Ш19903201621230,64,337
100 Ш29983201725258,13,874
100 Ш310063201829285,73,501
100 Ш4101332019,532,5314,43,181
Колонные двутавры (балки двутавровые)
20 К11961996,51041,3024,21
20 К220020081249,8120,08
25 К124624981262,5216,00
25 К225025091472,3013,83
25 К32532511015,580,1712,47
30 К12982 /STRONG9991486,9211,51
30 К23003001093,9710,64
30 К33003051515105,79,457
30 К43043011117105,89,454
35 К13423481015109,19,168
35 К23503501219136,47,330
40 К13943981118146,66,822
40 К24004001321171,65,827
40 К34064031624200,05,000
40 К44144051828231,84,314
40 К54294002335,5290,83,439

Примечания:
1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.

2. Радиусы сопряжений на готовом прокате не проверяют.

3. Притупление углов полок – до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6)

Обозначение балкиРазмеры, ммМасса
1 м балки, кг
Количество метров в тонне
hbSt
Узкополочные двутавры (балки двутавровые)
31 У3А30910268,928,5135,07
31 У4А3131026,610,832,9430,36
36 У1А3491275,88,532,8830,41
36 У2А3531286,510,739,2425,49
41 У1А3991406,48,839,4725,33
41 У2А403140711,246,5021,50
46 У1А4501527,610,852,3019,12
46 У2А455153813,359,8216,72
46 У3А4591549,115,468,7914,54
46 У1В449,8152,47,610,952,5919,02
46 У2В454,6152,98,113,360,1116,64
46 У3В458153,891567,4314,83
46 У4В462154,49,61774,4313,43
46 У5В465,8155,310,518,982,3312,15
61 У1А5991781012,882,7312,09
61 У2А60317910,91593,1310,74
Нормальные двутавры (балки двутавровые)
31 Б1А3101655,89,738,9025,70
31 Б2А3131666,611,244,7922,33
31 Б3А3171677,613,252,4919,05
31 Б1В303,4165610,240,3024,81
31 Б2В306,6165,76,711,846,1321,68
31 Б3В310,4166,97,913,753,9918,52
36 Б1А3521716,99,845,1322,16
36 Б2А3551717,211,650,7119,72
36 Б3А3581727,913,156,7717,62
41 Б1А4031777,510,953,7018,62
41 Б2А4071787,712,859,7916,72
41 Б3А4101798,814,467,7714,76
41 Б4А4131809,71675,2013,30
41 Б5А41718110,918,285,2611,73
46 Б1А457190914,574,4613,43
46 Б2А4601919,91682,2112,16
46 Б3А46319210,517,789,5711,16
46 Б4А46619311,41996,8410,33
46 Б5А46919412,620,6106,09,432
46 Б1В453,4189,98,512,767,3914,84
46 Б2В457190,4914,574,5513,41
46 Б3В460191,39,91682,2912,15
46 Б4В463,4191,910,517,789,5811,16
46 Б5В467,2192,811,419,698,6010,14
61 Б1А60322810,514,9102,59,753
61 Б2А60822811,217,3114,38,750
Среднеполочные двутавры (балки двутавровые)
20 Д1А2071335,88,426,7537,39
20 Д2А2101346,410,231,5331,72
25 Д2А2581466,19,132,8930,41
25 Д3А2621476,611,238,8125,77
25 Д4А2661487,61345,0722,19
25 Д1В251,4146,168,631,7331,52
25 Д2В256146,46,310,937,6126,59
25 Д3В259,6147,37,212,743,5822,95
Широкополочные двутавры (балки двутавровые)
30 Ш2С29820191465,4415,28
50 Ш2С4883001118128,47,790
Колонные двутавры (балки двутавровые)
12 КС1251256,5923,8042,02
15 К1С15015071031,5131,74
15 К1А1521525,86,622,6244,22
15 К2А1571536,69,330,0633,27
15 К3А1621548,111,637,4226,73
20 К2А2032037,21145,9621,76
20 К3А2062047,912,652,2419,14
20 К4А2102059,114,259,3516,85
20 К5А21620610,217,471,4613,99
20 К6А2222091320,686,7211,53
20 К7А22921014,523,799,4810,05
20 К4С200204121256,1517,81
25 К1АС24625610,510,763,4715,76
25 К4С244252111164,4215,52
30 К3С294302121284,5111,83
31 К1АС299306111179,2012,63
31 К3АС30831015,415,5111,48,980
35 К3С3383511313106,29,418
35 К4С3443541616130,87,645
40 К9С3944051818167,75,962

Примечания:
1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3.

2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93:

А – размеры по ASTM A6;

В – размеры по BS 4;

С – размеры по JIS G 3192.

Балка двутавровая (двутавр) сварная. Сортамент

Рис. 5. Сварной двутавр

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – толщина полки.

Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки двутавровой (двутавра)Размеры, ммТеоретичес кая масса
1 м, кг
Количество метров в тонне
hbSt
45БС144420081264,0615,6
45БС24603001220133,87,48
45БС344818081465,9415,2
50БС1482200101685,5711,7
50БС24823001216117,88,49
50БС35003001225160,16,24
50БС45103001430190,85,24
55БС15512201018102,69,75
55БС2547200101690,6711,0
60БС15772401216111,68,96
60БС25852401220126,77,89
60БС35853201220151,86,59
60БС45953201425185,55,39
60БС56053201630219,24,56
60БС65971901216101,09,91
70БС16852601220142,47,02
70БС26853201420171,45,84
70БС36953201425196,55,09
70БС47053201630231,74,32
70БС57253202040302,23,31
70БС66922301216119,98,34
80БС17912801418162,16,17
80БС28153001830248,04,03
90БС18953001620201,64,96
90БС29273001636276,93,61
100БС19953201625244,34,09
100БС210053201630269,43,71
100БС310173202036329,23,04
120БС112804001220242,44,13
120БС212804501420277,63,60
140БС114404001220257,53,88
140БС214404501220273,23,66
140БС314505001425350,12,86
160БС116404501220292,03,42
160БС216405001220307,73,25
160БС316505001425372,12,69
160БС416505601425395,62,53
180БС118005601225384,72,60
180БС218005001425388,62,57
180БС318105001430427,82,34
180БС418106001630502,41,99
200БС120005601225403,52,48
200БС220105001630480,42,08
200БС320106001630527,51,90

Примечание:
Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

8,9TD7,960БС6 TD/TD

Балка двутавровая

Главная / Балка (Двутавр)

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.

Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки

Размеры, мм

Масса 1 м балки, кг

Количество метров в 1 тонне, м

h

b

S

t

10

100

55

4,5

7,2

9,456

105,7

12

120

64

4,8

7,3

11,54

86,62

14

140

73

4,9

7,5

13,68

73,09

16

160

81

5

7,8

15,89

62,94

18

180

90

5,1

8,1

18,35

54,50

18а

180

100

5,1

8,3

19,92

50,20

20

200

100

5,2

8,4

21,04

47,53

20а*

200

110

5,2

8,6

22,69

44,08

22

220

110

5,4

8,7

24,04

41,60

22а*

220

120

5,4

8,9

25,76

38,82

24

240

115

5,6

9,5

27,34

36,57

24а*

240

125

5,6

9,8

29,40

34,02

27

270

125

6

9,8

31,53

31,71

27а*

270

135

6

10,2

33,88

29,51

30

300

135

6,5

10,2

36,48

27,41

30а*

300

145

6,5

10,7

39,17

25,53

33

330

140

7

11,2

42,25

23,67

36

360

145

7,5

12,3

48,55

20,60

40

400

155

8,3

13

56,96

17,56

45

450

160

9

14,2

66,50

15,04

50

500

170

10

15,2

78,64

12,72

55

550

180

11

16,5

92,66

10,79

60

600

190

12

17,8

108,0

9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.

Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества

Размер, мм

Точность прокатки

повышенной

обычной

Высота, h

До 140 включ.

±2,0

±2,0

От 140 до 180 включ.

±2,5

От 180 до 300 включ.

±3,0

±3,0

От 300 до 360 включ.

±3,5

От 360 до 600 включ.

±4,0

±4,0

Ширина полки, b

До 73 включ.

±2,0

±2,0

От 73 до 90 включ.

±2,5

От 90 до 135 включ.

±3,0

От 135 до 155 включ.

±3,0

±3,5

От 155

±4,0

Толщина полки, t*

До 7,5 включ.

–0,4

–0,7

От 7,5 до 8,9 включ.

–0,5

–0,7

От 8,9 до 10,7 включ.

–0,6

–0,8

От 10,7 до 12,3 включ.

–0,7

–1,0

От 12,3 до 14,2 включ.

–0,8

От 14,2 до 15,2 включ.

–0,9

От 15,2

–1,0

–1,2

Перекос полки, ∆, при ширине b

От 55 до 190 включ.

Не более 0,0125 b

Не более 0,02 b

Отклонение отсимметричности δ,δ=(b1-b2)/2при ширине b

До 73 включ.

2,0

2,0

От 73 до 90 включ.

2,5

От 90 до 135 включ.

3,0

От 135 до 145 включ.

3,0

3,5

От 145

4,0

Длина

До 8 м включ.

+40

+40

От 8 м

К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м

+80

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

Сортамент на балки двутавровые специальные регламентируется ГОСТ 19425–74. Данный стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армирования шахтных стволов (С) и швеллеры для автомобильной промышленности:

  • для балок серии М уклон внутренних граней полок составляет 12 %;

  • для балок серии С уклон внутренних граней полок составляет 16 %.

Рис. 1. Балка по ГОСТ 19425–74 с уклоном внутренних граней полок 12 % и 16 %

Условные обозначения: h — высота двутавра; b — ширина полки; S  — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

Радиусы закруглений на профилях не определяются и указываются для построения калибра.

По точности прокатки профили подразделяют на:

  • высокой точности — А,

  • обычной точности — В.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425–74

№ балки

Размеры, мм

Масса 1 м балки, кг

Количество метров в 1 тонне, м

h

b

S

t

14С

140

80

5,5

9,1

16,9

59,17

20С

200

100

7

11,4

27,9

35,84

20Са

200

102

9

11,4

31,1

32,15

22С

220

110

7,5

12,3

33,1

30,21

27С

270

122

8,5

13,7

42,8

23,36

27Са

270

124

10,5

13,7

47,0

21,28

36С

360

140

14

15,8

71,3

14,03

18М

180

90

7

12

25,8

38,76

24М

240

110

8,2

14

38,3

26,11

30М

300

130

9

15

50,2

19,92

36М

360

130

9,5

16

57,9

17,27

45М

450

150

10,5

18

77,6

12,89

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для по-строения калибра.

Балки выпускаются длиной от 4 до 13 м. По длине балки подразделяются на:

  • мерной длины;

  • кратной мерной длины;

  • мерной длины с остатком до 5 % от массы партии;

  • кратной мерной длины с остатком до 5 % от массы партии;

  • немерной длины.

Остатком считаются профили длиной не менее 3 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров профилей, мм

Номер профиля

По высоте профиля

По ширине полки

По толщине полки

Точность прокатки

обычная

высокая

обычная

высокая

14

±2,0

±2,0

+1,0/-0,2

–0,06•t

18

±2,5

±2,5

а)

От 18 до 30

±3,0

±3,0

а)

36

±3,5

±3,5

45

±4,0

±4,0

а) — Плюсовые отклонения ограничиваются предельными отклонениями по массе

Стандартом регламентируются предельные отклонения по массе 1 м профиля. Они не должны превышать плюс +3/-5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20–60 т от каждых 400–500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

вернуться к содержанию

Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

вернуться к содержанию

Рис. 1. Сварной двутавр

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.

Таблица 1. Размеры, масса и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95производства Днепропетровского завода металлоконструкций им. Бабушкина

Обозначение балки

Размеры, мм

Теоретическая масса 1 м, кг

Количество метров в тонне

h

b

S

t

45БС1

444

200

8

12

64,06

15,6

45БС2

460

300

12

20

133,8

7,48

45БС3

448

180

8

14

65,94

15,2

50БС1

482

200

10

16

85,57

11,7

50БС2

482

300

12

16

117,8

8,49

50БС3

500

300

12

25

160,1

6,24

50БС4

510

300

14

30

190,8

5,24

55БС1

551

220

10

18

102,6

9,75

55БС2

547

200

10

16

90,67

11,0

60БС1

577

240

12

16

111,6

8,96

60БС2

585

240

12

20

126,7

7,89

60БС3

585

320

12

20

151,8

6,59

60БС4

595

320

14

25

185,5

5,39

60БС5

605

320

16

30

219,2

4,56

60БС6

597

190

12

16

101,0

9,91

70БС1

685

260

12

20

142,4

7,02

70БС2

685

320

14

20

171,4

5,84

70БС3

695

320

14

25

196,5

5,09

70БС4

705

320

16

30

231,7

4,32

70БС5

725

320

20

40

302,2

3,31

70БС6

692

230

12

16

119,9

8,34

80БС1

791

280

14

18

162,1

6,17

80БС2

815

300

18

30

248,0

4,03

90БС1

895

300

16

20

201,6

4,96

90БС2

927

300

16

36

276,9

3,61

100БС1

995

320

16

25

244,3

4,09

100БС2

1005

320

16

30

269,4

3,71

100БС3

1017

320

20

36

329,2

3,04

120БС1

1280

400

12

20

242,4

4,13

120БС2

1280

450

14

20

277,6

3,60

140БС1

1440

400

12

20

257,5

3,88

140БС2

1440

450

12

20

273,2

3,66

140БС3

1450

500

14

25

350,1

2,86

160БС1

1640

450

12

20

292,0

3,42

160БС2

1640

500

12

20

307,7

3,25

160БС3

1650

500

14

25

372,1

2,69

160БС4

1650

560

14

25

395,6

2,53

180БС1

1800

560

12

25

384,7

2,60

180БС2

1800

500

14

25

388,6

2,57

180БС3

1810

500

14

30

427,8

2,34

180БС4

1810

600

16

30

502,4

1,99

200БС1

2000

560

12

25

403,5

2,48

200БС2

2010

500

16

30

480,4

2,08

200БС3

2010

600

16

30

527,5

1,90

Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

вернуться наверх

Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:

  • Б — нормальные двутавры;

  • Ш — широкополочные двутавры;

  • К — колонные двутавры.

Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.

Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020–83

№ балки

Размеры, мм

Масса 1 мбалки, кг

Количество метровв 1 тонне, м

h

b

S

t

Нормальные двутавры

10Б1

100

55

4,1

5,7

8,104

123,4

12Б1

117,6

64

3,8

5,1

8,658

115,5

12Б2

120

64

4,4

6,3

10,37

96,43

14Б1

137,4

73

3,8

5,6

10,51

95,12

14Б2

140

73

4,7

6,9

12,89

77,55

16Б1

157

82

4

5,9

12,7

78,74

16Б2

160

82

5

7,4

15,77

63,4

18Б1

177

91

4,3

6,5

15,37

65,07

18Б2

180

91

5,3

8

18,8

53,2

20Б1

200

100

5,6

8,5

22,36

44,72

23Б1

230

110

5,6

9

25,83

38,71

26Б1

258

120

5,8

8,5

27,96

35,77

26Б2

261

120

6

10

31,16

32,09

30Б1

296

140

5,8

8,5

32,9

30,39

30Б2

299

140

6

10

36,64

27,29

35Б1

346

155

6,2

8,5

38,88

25,72

35Б2

349

155

6,5

10

43,31

23,09

40Б1

392

165

7

9,5

48,08

20,8

40Б2

396

165

7,5

11,5

54,72

18,27

45Б1

443

180

7,8

11

59,84

16,71

45Б2

447

180

8,4

13

67,47

14,82

50Б1

492

200

8,8

12

72,98

13,7

50Б2

496

200

9,2

14

80,73

12,39

55Б1

543

220

9,5

13,5

88,99

11,24

55Б2

547

220

10

15,5

97,92

10,21

60Б1

593

230

10,5

15,5

106,2

9,418

60Б2

597

230

11

17,5

115,6

8,65

70Б1

691

260

12

15,5

129,3

7,732

70Б2

697

260

12,5

18,5

144,2

6,937

80Б1

791

280

13,5

17

159,5

6,269

80Б2

798

280

14

20,5

177,9

5,622

90Б1

893

300

15

18,5

194

5,155

90Б2

900

300

15,5

22

213,8

4,676

100Б1

990

320

16

21

230,6

4,336

100Б2

998

320

17

25

258,2

3,873

100Б3

1006

320

18

29

285,7

3,5

100Б4

1013

320

19,5

32,5

314,5

3,18

Широкополочные двутавры

20Ш1

193

150

6

9

30,58

32,71

23Ш1

226

155

6,5

10

36,17

27,65

26Ш1

251

180

7

10

42,68

23,43

26Ш2

255

180

7,5

12

49,24

20,31

30Ш1

291

200

8

11

53,62

18,65

30Ш2

295

200

8,5

13

60,95

16,41

30Ш3

299

200

9

15

68,29

14,64

35Ш1

338

250

9,5

12,5

75,1

13,32

35Ш2

341

250

10

14

82,22

12,16

35Ш3

345

250

10,5

16

91,29

10,95

40Ш1

388

300

9,5

14

96,05

10,41

40Ш2

392

300

11,5

16

111,1

8,999

40Ш3

396

300

12,5

18

123,4

8,106

50Ш1

484

300

11

15

114,4

8,741

50Ш2

489

300

14,5

17,5

138,7

7,212

50Ш3

495

300

15,5

20,5

156,4

6,396

50Ш4

501

300

16,5

23,5

174

5,746

60Ш1

580

320

12

17

142,1

7,036

60Ш2

587

320

16

20,5

176,9

5,654

60Ш3

595

320

18

24,5

205,5

4,866

60Ш4

603

320

20

28,5

234,2

4,27

70Ш1

683

320

13,5

19

169,9

5,887

70Ш2

691

320

15

23

197,6

5,062

70ШЗ

700

320

18

27,5

235,4

4,249

70Ш4

708

320

20,5

31,5

268,1

3,73

70Ш5

718

320

23

36,5

305,9

3,269

Колонные двутавры

20K1

195

200

6,5

10

41,47

24,11

20K2

198

200

7

11,5

46,87

21,34

23K1

227

240

7

10,5

52,2

19,16

23K2

230

240

8

12

59,47

16,81

26K1

255

260

8

12

65,22

15,33

26K2

258

260

9

13,5

73,15

13,67

26K3

262

260

10

15,5

83,13

12,03

30K1

296

300

9

13,5

84,77

11,8

30K2

300

300

10

15,5

96,3

10,38

30К3

304

300

11,5

17,5

108,9

9,183

35К1

343

350

10

15

109,7

9,117

35К2

348

350

11

17,5

125,9

7,944

35K3

353

350

13

20

144,5

6,919

40К1

393

400

11

16,5

138

7,248

40К2

400

400

13

20

165,6

6,039

40K3

409

400

16

24,5

202,3

4,942

40К4

419

400

19

29,5

242,2

4,129

40К5

431

400

23

35,5

291,2

3,434

Двутавры дополнительной серии (Д)

24ДБ1

239

115

5,5

9,3

27,82

35,94

27ДБ1

269

125

6

9,5

31,93

31,31

36ДБ1

360

145

7,2

12,3

49,14

20,35

35ДБ1

349

127

5,8

8,5

33,58

29,78

40ДБ1

399

139

6,2

9

39,7

25,19

45ДБ1

450

152

7,4

11

52,63

19

45ДБ2

450

180

7,6

13,3

65,03

15,38

30ДШ1

300,6

201,9

9,4

16

72,72

13,75

40ДШ1

397,6

302

11,5

18,7

124,4

8,036

50ДШ1

496,2

303,8

14,2

21

155,3

6,437

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.

Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:

  • мерной длины;

  • мерной длины с отрезком;

  • кратной мерной длины;

  • кратной мерной длины с отрезком;

  • немерной длины.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.

Отрезком считаются двутавры длиной не менее:

Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:

  • до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;

  • до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;

  • до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;

  • до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b — ширина полки; b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.

Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров

Параметр двутавра

Интервал значений параметров, мм

Предельные отклонения, мм

Высота, h

h≤120

±2,0

120<h<380

±3,0

380≤h<580

±4,0

h≥580

±5,0

Ширина полки, b

h≤120

±2,0

h>120

±3,0

Толщина стенки, S

S≤4,4

±0,5

4,4<S≤6,5

±0,7

6,5<S<16,0

±l,0

16,0≤S<23,0

±1,5

23,0≤S

±2,0

Толщина полки, t

t≤6,3

±1,0

6,3<t<16,0

±1,5

16,0≤t<25,0

±2,0

25,0≤t<40,0

±2,5

Перекос полки, ∆

h≤120

1

120<h≤290

0,015•b≤3,0

h>290

0,015•b≤4,0

Смещение полки, относительно стенки, δ,

h≤120

1,5

120<h<190

2,5

190≤h≤290

3

h>290 b<220

3

b≥220

4,5

Кривизна стенки по высоте сечения, f

h≤120

1

120<h<380

1,5

Кривизна стенки по высоте сечения, f

380≤h≤680

2

h>680

3

Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.

вернуться к содержанию

Таблица 3. Предельные отклонения по длине профилей мерной и кратной мерной длины

Длина профиля, мм

Интервал значений параметров

Предельные отклонения, мм

До 12 м включ.

h<790

+60/-0

До 12 м включ.

h≥790

+80/-0

От 12 м

+100/-0

Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.

Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.

вернуться к содержанию

Балка двутавровая

Array
(
    [384] => Array
        (
            [ID] => 384
            [IBLOCK_ID] => 31
            [CODE] => CML2_MANUFACTURER
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [389] => Array
        (
            [ID] => 389
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_BUKHTY_
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [390] => Array
        (
            [ID] => 390
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_BUKHTY_M_
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_390_MIN
                            [CONTROL_NAME] => arrFilter_390_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_390_MAX
                            [CONTROL_NAME] => arrFilter_390_MAX
                        )

                )

        )

    [465] => Array
        (
            [ID] => 465
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_KG
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_465_MIN
                            [CONTROL_NAME] => arrFilter_465_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_465_MAX
                            [CONTROL_NAME] => arrFilter_465_MAX
                        )

                )

        )

    [470] => Array
        (
            [ID] => 470
            [IBLOCK_ID] => 31
            [CODE] => TSVET
            [~NAME] => Цвет
            [NAME] => Цвет
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [471] => Array
        (
            [ID] => 471
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM_1
            [~NAME] => Толщина, мм
            [NAME] => Толщина, мм
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [444] => Array
        (
            [ID] => 444
            [IBLOCK_ID] => 31
            [CODE] => SHIRINA_MM_NOMENKLATURA
            [~NAME] => Ширина (мм) (Номенклатура)
            [NAME] => Ширина (мм) (Номенклатура)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_444_MIN
                            [CONTROL_NAME] => arrFilter_444_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_444_MAX
                            [CONTROL_NAME] => arrFilter_444_MAX
                        )

                )

        )

    [395] => Array
        (
            [ID] => 395
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_SHT_MM
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_395_MIN
                            [CONTROL_NAME] => arrFilter_395_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_395_MAX
                            [CONTROL_NAME] => arrFilter_395_MAX
                        )

                )

        )

    [476] => Array
        (
            [ID] => 476
            [IBLOCK_ID] => 31
            [CODE] => MARKA_STALI_
            [~NAME] => марка стали
            [NAME] => марка стали
            [PROPERTY_TYPE] => S
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [ст3] => Array
                        (
                            [CONTROL_ID] => arrFilter_476_494711922
                            [CONTROL_NAME] => arrFilter_476_494711922
                            [CONTROL_NAME_ALT] => arrFilter_476
                            [HTML_VALUE_ALT] => 494711922
                            [HTML_VALUE] => Y
                            [VALUE] => ст3
                            [SORT] => 0
                            [UPPER] => СТ3
                            [FLAG] => 1
                            [URL_ID] => %D1%81%D1%823
                            [FACET_VALUE] => 2
                            [ELEMENT_COUNT] => 12
                        )

                )

        )

    [400] => Array
        (
            [ID] => 400
            [IBLOCK_ID] => 31
            [CODE] => MARKA_STALI
            [~NAME] => Марка стали
            [NAME] => Марка стали
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [482] => Array
        (
            [ID] => 482
            [IBLOCK_ID] => 31
            [CODE] => KLASS
            [~NAME] => Класс
            [NAME] => Класс
            [PROPERTY_TYPE] => S
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [456] => Array
        (
            [ID] => 456
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_SHT_MM_NOMENKLATURA
            [~NAME] => Длина 1 шт (мм) (номенклатура)
            [NAME] => Длина 1 шт (мм) (номенклатура)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_456_MIN
                            [CONTROL_NAME] => arrFilter_456_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_456_MAX
                            [CONTROL_NAME] => arrFilter_456_MAX
                        )

                )

        )

    [486] => Array
        (
            [ID] => 486
            [IBLOCK_ID] => 31
            [CODE] => DLINA_SVERLA
            [~NAME] => Длина сверла
            [NAME] => Длина сверла
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [487] => Array
        (
            [ID] => 487
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM_SAYT
            [~NAME] => Толщина, мм (сайт)
            [NAME] => Толщина, мм (сайт)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_487_MIN
                            [CONTROL_NAME] => arrFilter_487_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_487_MAX
                            [CONTROL_NAME] => arrFilter_487_MAX
                        )

                )

        )

    [587] => Array
        (
            [ID] => 587
            [IBLOCK_ID] => 31
            [CODE] => RAL
            [~NAME] => RAL
            [NAME] => RAL
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [488] => Array
        (
            [ID] => 488
            [IBLOCK_ID] => 31
            [CODE] => VID_VOLNY
            [~NAME] => Вид волны
            [NAME] => Вид волны
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [414] => Array
        (
            [ID] => 414
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM
            [~NAME] => Толщина (мм)
            [NAME] => Толщина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_414_MIN
                            [CONTROL_NAME] => arrFilter_414_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_414_MAX
                            [CONTROL_NAME] => arrFilter_414_MAX
                        )

                )

        )

    [417] => Array
        (
            [ID] => 417
            [IBLOCK_ID] => 31
            [CODE] => SHIRINA_MM
            [~NAME] => Ширина (мм)
            [NAME] => Ширина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_417_MIN
                            [CONTROL_NAME] => arrFilter_417_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_417_MAX
                            [CONTROL_NAME] => arrFilter_417_MAX
                        )

                )

        )

    [510] => Array
        (
            [ID] => 510
            [IBLOCK_ID] => 39
            [CODE] => CML2_MANUFACTURER
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [527] => Array
        (
            [ID] => 527
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_BUKHTY_
            [~NAME] => Длина 1 бухты
            [NAME] => Длина 1 бухты
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [528] => Array
        (
            [ID] => 528
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_BUKHTY_M_
            [~NAME] => Длина 1 бухты (м)
            [NAME] => Длина 1 бухты (м)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_528_MIN
                            [CONTROL_NAME] => arrFilter_528_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_528_MAX
                            [CONTROL_NAME] => arrFilter_528_MAX
                        )

                )

        )

    [518] => Array
        (
            [ID] => 518
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_KG
            [~NAME] => Длина 1 кг
            [NAME] => Длина 1 кг
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_518_MIN
                            [CONTROL_NAME] => arrFilter_518_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_518_MAX
                            [CONTROL_NAME] => arrFilter_518_MAX
                        )

                )

        )

    [519] => Array
        (
            [ID] => 519
            [IBLOCK_ID] => 39
            [CODE] => MARKA_STALI_STEPEN_RASKISLENIYA
            [~NAME] => Марка стали (степень раскисления)
            [NAME] => Марка стали (степень раскисления)
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [531] => Array
        (
            [ID] => 531
            [IBLOCK_ID] => 39
            [CODE] => KLASS_PROCHNOSTI
            [~NAME] => Класс прочности
            [NAME] => Класс прочности
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [520] => Array
        (
            [ID] => 520
            [IBLOCK_ID] => 39
            [CODE] => MARKA_STALI_KATEGORIYA
            [~NAME] => Марка стали (категория)
            [NAME] => Марка стали (категория)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_520_MIN
                            [CONTROL_NAME] => arrFilter_520_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_520_MAX
                            [CONTROL_NAME] => arrFilter_520_MAX
                        )

                )

        )

    [533] => Array
        (
            [ID] => 533
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_SHT_MM
            [~NAME] => Длина  1 шт (мм)
            [NAME] => Длина  1 шт (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_533_MIN
                            [CONTROL_NAME] => arrFilter_533_MIN
                            [VALUE] => 12000
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_533_MAX
                            [CONTROL_NAME] => arrFilter_533_MAX
                            [VALUE] => 12100
                        )

                )

        )

    [538] => Array
        (
            [ID] => 538
            [IBLOCK_ID] => 39
            [CODE] => MARKA_STALI
            [~NAME] => Марка стали
            [NAME] => Марка стали
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [173401] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_578895351
                            [CONTROL_NAME] => arrFilter_538_578895351
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 578895351
                            [HTML_VALUE] => Y
                            [VALUE] => 3 пс
                            [SORT] => 3100
                            [UPPER] => 3 ПС
                            [FLAG] => 1
                            [URL_ID] => 9efe33a9-5693-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173401
                            [ELEMENT_COUNT] => 1
                        )

                    [173408] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_1532855635
                            [CONTROL_NAME] => arrFilter_538_1532855635
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 1532855635
                            [HTML_VALUE] => Y
                            [VALUE] => 3 пс - 5
                            [SORT] => 3800
                            [UPPER] => 3 ПС - 5
                            [FLAG] => 1
                            [URL_ID] => 7b3c3ffb-569d-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173408
                            [ELEMENT_COUNT] => 2
                        )

                    [173410] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_1285372960
                            [CONTROL_NAME] => arrFilter_538_1285372960
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 1285372960
                            [HTML_VALUE] => Y
                            [VALUE] => С255
                            [SORT] => 4000
                            [UPPER] => С255
                            [FLAG] => 1
                            [URL_ID] => e491e5a4-569f-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173410
                            [ELEMENT_COUNT] => 3
                        )

                    [173443] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_2833488351
                            [CONTROL_NAME] => arrFilter_538_2833488351
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 2833488351
                            [HTML_VALUE] => Y
                            [VALUE] => S235/S275 JR+AR
                            [SORT] => 7300
                            [UPPER] => S235/S275 JR+AR
                            [FLAG] => 1
                            [URL_ID] => 6bd219b7-dc8f-11e2-9405-e61f13eb7309
                            [FACET_VALUE] => 173443
                            [ELEMENT_COUNT] => 5
                        )

                    [173488] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_2474905435
                            [CONTROL_NAME] => arrFilter_538_2474905435
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 2474905435
                            [HTML_VALUE] => Y
                            [VALUE] => С345
                            [SORT] => 11800
                            [UPPER] => С345
                            [FLAG] => 1
                            [URL_ID] => 74fc7e6b-15eb-11e7-9423-e41f13eb730d
                            [FACET_VALUE] => 173488
                            [ELEMENT_COUNT] => 3
                        )

                )

        )

    [552] => Array
        (
            [ID] => 552
            [IBLOCK_ID] => 39
            [CODE] => TOLSHCHINA_MM
            [~NAME] => Толщина (мм)
            [NAME] => Толщина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_552_MIN
                            [CONTROL_NAME] => arrFilter_552_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_552_MAX
                            [CONTROL_NAME] => arrFilter_552_MAX
                        )

                )

        )

    [555] => Array
        (
            [ID] => 555
            [IBLOCK_ID] => 39
            [CODE] => SHIRINA_MM
            [~NAME] => Ширина (мм)
            [NAME] => Ширина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_555_MIN
                            [CONTROL_NAME] => arrFilter_555_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_555_MAX
                            [CONTROL_NAME] => arrFilter_555_MAX
                        )

                )

        )

    [566] => Array
        (
            [ID] => 566
            [IBLOCK_ID] => 39
            [CODE] => PROIZVODITEL
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

)
Array
(
    [384] => Array
        (
            [ID] => 384
            [IBLOCK_ID] => 31
            [CODE] => CML2_MANUFACTURER
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [389] => Array
        (
            [ID] => 389
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_BUKHTY_
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [390] => Array
        (
            [ID] => 390
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_BUKHTY_M_
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_390_MIN
                            [CONTROL_NAME] => arrFilter_390_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_390_MAX
                            [CONTROL_NAME] => arrFilter_390_MAX
                        )

                )

        )

    [465] => Array
        (
            [ID] => 465
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_KG
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_465_MIN
                            [CONTROL_NAME] => arrFilter_465_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_465_MAX
                            [CONTROL_NAME] => arrFilter_465_MAX
                        )

                )

        )

    [470] => Array
        (
            [ID] => 470
            [IBLOCK_ID] => 31
            [CODE] => TSVET
            [~NAME] => Цвет
            [NAME] => Цвет
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [471] => Array
        (
            [ID] => 471
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM_1
            [~NAME] => Толщина, мм
            [NAME] => Толщина, мм
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [444] => Array
        (
            [ID] => 444
            [IBLOCK_ID] => 31
            [CODE] => SHIRINA_MM_NOMENKLATURA
            [~NAME] => Ширина (мм) (Номенклатура)
            [NAME] => Ширина (мм) (Номенклатура)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_444_MIN
                            [CONTROL_NAME] => arrFilter_444_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_444_MAX
                            [CONTROL_NAME] => arrFilter_444_MAX
                        )

                )

        )

    [395] => Array
        (
            [ID] => 395
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_SHT_MM
            [~NAME] => Длина
            [NAME] => Длина
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_395_MIN
                            [CONTROL_NAME] => arrFilter_395_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_395_MAX
                            [CONTROL_NAME] => arrFilter_395_MAX
                        )

                )

        )

    [476] => Array
        (
            [ID] => 476
            [IBLOCK_ID] => 31
            [CODE] => MARKA_STALI_
            [~NAME] => марка стали
            [NAME] => марка стали
            [PROPERTY_TYPE] => S
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [ст3] => Array
                        (
                            [CONTROL_ID] => arrFilter_476_494711922
                            [CONTROL_NAME] => arrFilter_476_494711922
                            [CONTROL_NAME_ALT] => arrFilter_476
                            [HTML_VALUE_ALT] => 494711922
                            [HTML_VALUE] => Y
                            [VALUE] => ст3
                            [SORT] => 0
                            [UPPER] => СТ3
                            [FLAG] => 1
                            [URL_ID] => %D1%81%D1%823
                            [FACET_VALUE] => 2
                            [ELEMENT_COUNT] => 12
                        )

                    [173401] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_578895351
                            [CONTROL_NAME] => arrFilter_538_578895351
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 578895351
                            [HTML_VALUE] => Y
                            [VALUE] => 3 пс
                            [SORT] => 3100
                            [UPPER] => 3 ПС
                            [FLAG] => 1
                            [URL_ID] => 9efe33a9-5693-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173401
                            [ELEMENT_COUNT] => 1
                        )

                    [173408] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_1532855635
                            [CONTROL_NAME] => arrFilter_538_1532855635
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 1532855635
                            [HTML_VALUE] => Y
                            [VALUE] => 3 пс - 5
                            [SORT] => 3800
                            [UPPER] => 3 ПС - 5
                            [FLAG] => 1
                            [URL_ID] => 7b3c3ffb-569d-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173408
                            [ELEMENT_COUNT] => 2
                        )

                    [173410] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_1285372960
                            [CONTROL_NAME] => arrFilter_538_1285372960
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 1285372960
                            [HTML_VALUE] => Y
                            [VALUE] => С255
                            [SORT] => 4000
                            [UPPER] => С255
                            [FLAG] => 1
                            [URL_ID] => e491e5a4-569f-11e2-924b-0050228bc614
                            [FACET_VALUE] => 173410
                            [ELEMENT_COUNT] => 3
                        )

                    [173443] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_2833488351
                            [CONTROL_NAME] => arrFilter_538_2833488351
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 2833488351
                            [HTML_VALUE] => Y
                            [VALUE] => S235/S275 JR+AR
                            [SORT] => 7300
                            [UPPER] => S235/S275 JR+AR
                            [FLAG] => 1
                            [URL_ID] => 6bd219b7-dc8f-11e2-9405-e61f13eb7309
                            [FACET_VALUE] => 173443
                            [ELEMENT_COUNT] => 5
                        )

                    [173488] => Array
                        (
                            [CONTROL_ID] => arrFilter_538_2474905435
                            [CONTROL_NAME] => arrFilter_538_2474905435
                            [CONTROL_NAME_ALT] => arrFilter_538
                            [HTML_VALUE_ALT] => 2474905435
                            [HTML_VALUE] => Y
                            [VALUE] => С345
                            [SORT] => 11800
                            [UPPER] => С345
                            [FLAG] => 1
                            [URL_ID] => 74fc7e6b-15eb-11e7-9423-e41f13eb730d
                            [FACET_VALUE] => 173488
                            [ELEMENT_COUNT] => 3
                        )

                )

        )

    [400] => Array
        (
            [ID] => 400
            [IBLOCK_ID] => 31
            [CODE] => MARKA_STALI
            [~NAME] => Марка стали
            [NAME] => Марка стали
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [482] => Array
        (
            [ID] => 482
            [IBLOCK_ID] => 31
            [CODE] => KLASS
            [~NAME] => Класс
            [NAME] => Класс
            [PROPERTY_TYPE] => S
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [456] => Array
        (
            [ID] => 456
            [IBLOCK_ID] => 31
            [CODE] => DLINA_1_SHT_MM_NOMENKLATURA
            [~NAME] => Длина 1 шт (мм) (номенклатура)
            [NAME] => Длина 1 шт (мм) (номенклатура)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_456_MIN
                            [CONTROL_NAME] => arrFilter_456_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_456_MAX
                            [CONTROL_NAME] => arrFilter_456_MAX
                        )

                )

        )

    [486] => Array
        (
            [ID] => 486
            [IBLOCK_ID] => 31
            [CODE] => DLINA_SVERLA
            [~NAME] => Длина сверла
            [NAME] => Длина сверла
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [487] => Array
        (
            [ID] => 487
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM_SAYT
            [~NAME] => Толщина, мм (сайт)
            [NAME] => Толщина, мм (сайт)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_487_MIN
                            [CONTROL_NAME] => arrFilter_487_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_487_MAX
                            [CONTROL_NAME] => arrFilter_487_MAX
                        )

                )

        )

    [587] => Array
        (
            [ID] => 587
            [IBLOCK_ID] => 31
            [CODE] => RAL
            [~NAME] => RAL
            [NAME] => RAL
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [488] => Array
        (
            [ID] => 488
            [IBLOCK_ID] => 31
            [CODE] => VID_VOLNY
            [~NAME] => Вид волны
            [NAME] => Вид волны
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] =>
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [414] => Array
        (
            [ID] => 414
            [IBLOCK_ID] => 31
            [CODE] => TOLSHCHINA_MM
            [~NAME] => Толщина (мм)
            [NAME] => Толщина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_414_MIN
                            [CONTROL_NAME] => arrFilter_414_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_414_MAX
                            [CONTROL_NAME] => arrFilter_414_MAX
                        )

                )

        )

    [417] => Array
        (
            [ID] => 417
            [IBLOCK_ID] => 31
            [CODE] => SHIRINA_MM
            [~NAME] => Ширина (мм)
            [NAME] => Ширина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_417_MIN
                            [CONTROL_NAME] => arrFilter_417_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_417_MAX
                            [CONTROL_NAME] => arrFilter_417_MAX
                        )

                )

        )

    [510] => Array
        (
            [ID] => 510
            [IBLOCK_ID] => 39
            [CODE] => CML2_MANUFACTURER
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [527] => Array
        (
            [ID] => 527
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_BUKHTY_
            [~NAME] => Длина 1 бухты
            [NAME] => Длина 1 бухты
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [528] => Array
        (
            [ID] => 528
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_BUKHTY_M_
            [~NAME] => Длина 1 бухты (м)
            [NAME] => Длина 1 бухты (м)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_528_MIN
                            [CONTROL_NAME] => arrFilter_528_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_528_MAX
                            [CONTROL_NAME] => arrFilter_528_MAX
                        )

                )

        )

    [518] => Array
        (
            [ID] => 518
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_KG
            [~NAME] => Длина 1 кг
            [NAME] => Длина 1 кг
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_518_MIN
                            [CONTROL_NAME] => arrFilter_518_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_518_MAX
                            [CONTROL_NAME] => arrFilter_518_MAX
                        )

                )

        )

    [531] => Array
        (
            [ID] => 531
            [IBLOCK_ID] => 39
            [CODE] => KLASS_PROCHNOSTI
            [~NAME] => Класс прочности
            [NAME] => Класс прочности
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

    [520] => Array
        (
            [ID] => 520
            [IBLOCK_ID] => 39
            [CODE] => MARKA_STALI_KATEGORIYA
            [~NAME] => Марка стали (категория)
            [NAME] => Марка стали (категория)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_520_MIN
                            [CONTROL_NAME] => arrFilter_520_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_520_MAX
                            [CONTROL_NAME] => arrFilter_520_MAX
                        )

                )

        )

    [533] => Array
        (
            [ID] => 533
            [IBLOCK_ID] => 39
            [CODE] => DLINA_1_SHT_MM
            [~NAME] => Длина  1 шт (мм)
            [NAME] => Длина  1 шт (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_533_MIN
                            [CONTROL_NAME] => arrFilter_533_MIN
                            [VALUE] => 12000
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_533_MAX
                            [CONTROL_NAME] => arrFilter_533_MAX
                            [VALUE] => 12100
                        )

                )

        )

    [552] => Array
        (
            [ID] => 552
            [IBLOCK_ID] => 39
            [CODE] => TOLSHCHINA_MM
            [~NAME] => Толщина (мм)
            [NAME] => Толщина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_552_MIN
                            [CONTROL_NAME] => arrFilter_552_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_552_MAX
                            [CONTROL_NAME] => arrFilter_552_MAX
                        )

                )

        )

    [555] => Array
        (
            [ID] => 555
            [IBLOCK_ID] => 39
            [CODE] => SHIRINA_MM
            [~NAME] => Ширина (мм)
            [NAME] => Ширина (мм)
            [PROPERTY_TYPE] => N
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => A
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                    [MIN] => Array
                        (
                            [CONTROL_ID] => arrFilter_555_MIN
                            [CONTROL_NAME] => arrFilter_555_MIN
                        )

                    [MAX] => Array
                        (
                            [CONTROL_ID] => arrFilter_555_MAX
                            [CONTROL_NAME] => arrFilter_555_MAX
                        )

                )

        )

    [566] => Array
        (
            [ID] => 566
            [IBLOCK_ID] => 39
            [CODE] => PROIZVODITEL
            [~NAME] => Производитель
            [NAME] => Производитель
            [PROPERTY_TYPE] => L
            [USER_TYPE] =>
            [USER_TYPE_SETTINGS] =>
            [DISPLAY_TYPE] => F
            [DISPLAY_EXPANDED] => N
            [FILTER_HINT] =>
            [VALUES] => Array
                (
                )

        )

)

Подбор параметров

Cортамент двутавров таблица – сортамент двутавровых балок, балочных двутавров

Сортамент двутавров

Двутавровые балки подразделяют на:

а) Двутавры с параллельными гранями полок (ГОСТ 26020, СТО АСЧМ 20-93):
— нормальные — Б
— широкополочные — Ш
— колонные — К

б) Двутавры с уклоном внутренней грани полок:
— обычные — ГОСТ 8239 (без букв): 10, 12,14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 40, 45, 50, 55, 60.
— специальные — ГОСТ 19425 (М — монорельсовая балка и С — для армирования шахтных стволов)

Двутавры изготавливаются длиной от 4 до 13м,в зависимости от стандарта и требований потребителя. Длина может быть мерной, немерной и кратной мерной. Сварную балку изготавливают до 16 м. У нас её производят на складах в городах Лобня, Калуга и Тверь.

По точности изготовления балки, балку катают: повышенной (Б) и обычной точности (В) по ГОСТ 8239; высокой (А) и обычной (В) точности по ГОСТ 19425.

Балки изготавливают классов стали: С245 (Ст3), С255 (Ст3Гпс и Ст3Гсп), С345 (09Г2С).

Балка двутавровая используется в строительстве для изготовления металлоконструкций, для подвесных путей, для перекрытий, для стадионов, мосто- и вагоностроении и т.д.

Двутавры из стали 09Г2С -конструкционной низколегированной стали — используются для сварных конструкций в условиях крайнего севера при температуре от минус 70град С, а также сталь 09Г2С может применяться при высочайшей температуре +450 град С. Используется балка 09Г2С там, где требуется повышенная прочность, в строительстве для сварных конструкций. Сварная балка предназначается для крупных металлоконструкций для уменьшения их веса, но увеличения ширины пролёта. Сварную балку производим по СТО АСЧМ 20 и ГОСТ 26020, по ст3 и ст09Г2С, на неё также выдаём сертификат качества.

Сортамент нашей производимой сварной балки: 35Ш3, 35К3, 30К3, 30Ш3, 40Ш2, 40Ш3, 45Ш1, 40К1- 40К5, 50Б2, 50Б3, 50Ш1- 50Ш4, 60Ш1-60Ш4, 70Б1, 70Б2, 70Ш1-70Ш5, 80Б1, 80Б2, 80Ш1, 80Ш2, 90Б1, 90Б2, 90Ш1, 90Ш2, 100Б1- 100Б4, 100Ш1 — 100Ш4.

Основной производитель двутавров — Нижнетагильский металлургический комбинат.

Сортамент двутавров ГОСТ 8239 89

Таблица обычных двутавров стальных горячекатаных с уклоном внутренней грани полок.
Металлические балки ГОСТ 8239.
Вес металлической балки.
Количество метров в тонне.

Обозначение профиляБалки металлической размеры Масса 1 м, кг Метров в
тн
hbst
10100554,57,29,5105,7
12120644,87,311,587,0
14140734,97,513,773,0
16160815,07,815,962,9
18180905,18,118,454,3
202001005,28,421,047,6
222201105,48,724,041,7
242401155,69,527,336,6
272701256,09,831,531,7
303001356,510,236,527,4
333301407,011,242,223,7
363601457,512,348,620,6
404001558,313,057,017,5
454501609,014,266,515,0
5050017010,015,278,512,7
5555018011,016,592,610,8
6060019012,017,8108,09,3

Сортамент двутавров ГОСТ 26020-83 с параллельными гранями полок

Таблица сортамента двутавров.
ГОСТ двутавров стальных горячекатаных нормальных с параллельными гранями полок.
Масса метра. Количество метров в тонне.

Обозначение профиля

Размеры  балок, мм

Масса 1 м,
кг

Метров в
тн

h

b

s

t

10Б1

100,0

55

4,1

5,7

8,1

123,46

12Б1

117,6

64

3,8

5,1

8,7

114,94

14Б1

137,4

73

3,8

5,6

10,5

95,24

16Б1

157,0

82

4

5,9

12,7

78,74

20Б1

200,0

100

5,6

8,5

22,4

44,64

30Б1

296,0

140,0

5,8

8,5

32,9

30,40

35Б1

346,0

155,0

6,2

8,5

38,9

25,71

40Б1

392,0

165,0

7,0

9,5

48,1

20,79

Сортамент металлических балок двутавровых СТО АСЧМ 20-93
В России балку стальную двутавровую изготавливает в основном Нижнетагильский металлургический комбинат по своему собственному техническому условию — СТО АСЧМ 20-93, отличающемуся от ГОСТа.
Таблица.
Масса балки металлической нормальной двутавровой СТО АСЧМ 20-93

Обозначение профиля

Балка стальная двутавровая размеры, мм

 Масса 1 м, кг

Метров в
тн

h

b

s

t

20Б1

200,0

100,0

5,5

8,0

21,3

46,95

25Б1

248,0

124,0

5,0

8,0

25,7

38,91

25Б2

250,0

125,0

6,0

9,0

29,6

33,78

30Б1

298,0

149,0

5,5

8,0

32,0

31,25

30Б2

300,0

150,0

6,5

9,0

36,8

27,19

35Б1

346,0

174,0

6,0

9,0

41,4

24,15

35Б2

350,0

175,0

7,0

11,0

49,6

20,16

40Б1

396,0

199,0

7,0

11,0

56,6

17,67

40Б2

400,0

200,0

8,0

13,0

66,0

15,15

45Б1

446,0

199,0

8,0

12,0

66,2

15,11

45Б2

450,0

200,0

9,0

14,0

76,0

13,16

50Б1

492,0

199,0

8,8

12,0

72,5

13,79

50Б2

496,0

199,0

9,0

14,0

79,5

12,58

55Б1

543,0

220,0

9,5

13,5

89,0

11,24

55Б2

547,0

220,0

10,0

15,5

97,9

10,21

60Б1

596,0

199,0

10,0

15,0

94,6

10,57

60Б2

600,0

200,0

11,0

17,0

105,5

9,48

Таблица.
Двутавры стальные горячекатаные сортамент СТО АСЧМ 20-93.
Двутавра широкополочного сортамент, масса.

Обозначение профиля

Размеры балок, мм

 Масса 1 м,кг

 Метров в
тн

h

b

s

t

20Ш1

194,0

150,0

6,0

9,0

30,6

32,68

25Ш1

244,0

175,0

7,0

11,0

44,1

22,68

30Ш1

294,0

200,0

8,0

12,0

56,8

17,61

30Ш2

300,0

201,0

9,0

15,0

68,6

14,58

35Ш1

334,0

249,0

11,0

20,0

65,3

15,31

35Ш2

340,0

250,0

9,0

14,0

79,7

12,55

40Ш1

383,0

299,0

9,5

12,5

88,6

11,29

40Ш2

390,0

300,0

10,0

16,0

106,7

9,37

45Ш1

440,0

300,0

11,0

18,0

123,5

8,10

50Ш1

482,0

300,0

11,0

15,0

114,2

8,76

50Ш2

487,0

300,0

14,5

17,5

138,4

7,23

50Ш3

493,0

300,0

15,5

20,5

156,1

6,41

50Ш4

499,0

300,0

16,5

23,5

173,4

5,77

Таблица.
Сортамент двутавра (балки), масса балки колонной двутавровой СТО АСЧМ 20-93

Обозначение профиля

Размеры балок, мм

Масса 1 м,
кг

Метров в
тн

h

b

s

t

20К1

196,0

199,0

6,5

10,0

41,4

24,15

20К2

200,0

200,0

8,0

12,0

49,9

20,04

25К1

246,0

249,0

8,0

12,0

62,6

15,97

25К2

250,0

250,0

9,0

14,0

72,4

13,81

25К3

253,0

251,0

10,0

15,5

80,2

12,47

30К1

298,0

299,0

9,0

14,0

87,0

11,49

30К2

300,0

300,0

10,0

15,0

94,0

10,64

30К3

300,0

305,0

15,0

15,0

105,8

9,45

30К4

304,0

301,0

11,0

17,0

105,8

9,45

35К1

342,0

348,0

10,0

15,0

109,1

9,17

35К2

350,0

350,0

12,0

19,0

136,5

7,33

40К1

394,0

398,0

11,0

18,0

146,6

6,82

40К2

400,0

400,0

13,0

21,0

171,7

5,82

40К3

406,0

403,0

16,0

24,0

200,1

5,00

40К4

414,0

405,0

18,0

28,0

231,9

4,31

Сортамент двутавра (балки) специальной ГОСТ 19425-74
Таблица. Масса балки двутавровой специальной ГОСТ 19425:
С — для армировки шахтных стволов, М — балки для подвесных путей.

Обозначение профиля

Размеры балок, мм

 Масса 1 м, кг

 Метров в
тн

h

b

s

t

14С

140

80

5,5

9,1

16,9

59,17

20С

200

100

7,0

11,4

27,9

35,84

18М

180

90

7,0

12,0

25,8

38,76

24М

240

110

8,2

14,0

38,3

26,11

30М

300

130

9,0

15,0

50,2

19,92

36М

360

130

9,5

16,0

57,9

17,27

45М

450

150

10,5

18,0

77,6

12,89

Купить балки стальные ГОСТ 8239, ГОСТ 26020, ГОСТ 19425 или СТО АСЧМ 20-93, сварные балки

У нас вы можете приобрести стальную балку всех производимых видов со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации балки. Наличие, стальной балки цене за тонну, двутавров стальных горячекатаных сортамент, двутавра стального размеры, двутавра стального ГОСТ, двутавра стального сортамент СТО АСЧМ, сортамент двутавров ГОСТ 26020 83 Вы можете посмотреть на сайте. Более подробную информацию по стального двутавра цене за штуку, двутавра 30 сортаменту, двутавра 24 сортаменту, уточнить виды стальных балок и сделать расчёт количества, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат на взятый уже металл — можно у менеджера, связавшись с ним по телефону: (495) 232-67-81 (495) 232-22-62

Балка двутавровая (двутавр) – размеры |

На сегодняшний день двутавр представляет собой наиболее востребованный при возведении строительных балочных конструкций вид металлопроката. Именно поэтому означенный вид проката зачастую называют балкой.

Основными достоинствами двутавра являются отличные прочностные характеристики, экономичность и незначительный удельный вес, что обусловлено, в первую очередь профилем данного проката, напоминающим в сечении букву «Н», развернутую на 900. Вертикальная часть буквы носит название стенки, горизонтальные называется полками. Толщина полок двутавра больше толщины его стенки.

Балка двутавровая ГОСТ 19425-74

Номер двутавраhbstМасса 1м, кгМетров в тонне
14C140805.59.116.959.17
20C200100711.427.935.84
20Ca200102911.431.132.15
22C2201107.512.333.130.21
27C2701228.513.742.823.36
27Ca27012410.513.74721.28
36C3601401415.871.314.03
18M1809071225. 838.76
24M2401108.21438.326.11
30M30013091550.219.92
36M3601309.51657.917.27
45M45015010.51877.612.89
Двутавры с параллельными гранями полок
(ГОСТ 26020-83)
Двутавры с параллельными гранями полок нестандартных размеров
Номер двутавраhbstМасса 1м, кгМетров в тонне
Нормальные
20Б12001005.5821.346.9
25Б12481245825. 738.9
25Б22501256929.633.8
30Б12981495.583231.3
30Б23001506.5936.727.2
35Б13461746941.424.2
35Б235017571149.620.2
40Б139619971156.617.7
40Б24002008136615.2
45Б144619981266.215.1
45Б24502009147613.2
50Б14921998.81272.513.8
50Б246919991479. 512.6
55Б15432209.513.58911.2
55Б25472201015.597.910.2
60Б1596199101594.610.6
60Б260020011017105.59.5
Широкополочные
20Ш11941506930.632.7
25Ш124417571144.122.7
30Ш129420081256.817.6
30Ш230020191568.614.6
35Ш1334249112065.315.3
35Ш234025091479.712. 5
40Ш13832999.512.588.611.3
40Ш23903001016106.79.4
45Ш14403001118123.58.1
50Ш14823001115114.28.8
50Ш248730014.517.5138.47.2
50Ш349330015.520.5156.16.4
50Ш449930016.523.5173.45.8
Колонные
20K11961996.51041.424.2
20K220020081249.920
25K124624981262.616
25K225025091472. 413.8
25K32532511015.580.212.5
30K12982999148711.5
30K230030010159410.6
30K33003051515105.89.5
30K43043011117105.89.5
35K13423481015109.19.2
35K23503501219136.57.3
40K13943981118146.66.8
40K24004001321171.75.8
40K34064031624200.15
40K44144051828231. 94.3
40K54294002335.5290.83.4
Номер двутавраhbstМасса 1м, кгМетров в тонне
Узкополочные
31У3А30910268.928.535.1
31У4А3131026.610.832.930.4
36У1А3491275.88.532.930.4
36У2А3531286.510.739.225.5
41У1А3991406.48.839.525.3
41У2А403140711.246.521.5
46У3А4591549.115.468. 814.5
61У1А5991781012.882.712.1
61У2А60317910.91593.110.7
Нормальные
31Б1А3101655.89.738.925.7
31Б2А3131666.611.244.822.3
31Б3А3171677.613.252.519
36Б1А3521716.99.845.122.2
36Б2А3551717.211.650.719.7
36Б3А3581727.913.156.817.6
41Б1А4031777.510.953.718.6
41Б2А4071787.712. 859.816.7
46Б1А457190914.574.513.4
46Б2А4601919.91682.212.2
61Б1А60322810.514.9102.59.8
61Б2А60822811.217.3114.38.7
Среднеполочные
20Д1А2071335.88.426.737.5
20Д2А2101346.41031.531.7
25Д2А2581466.19.132.930.4
25Д3А2621476.61138.825.8
Колонные
12KC1251256.51023.842
15K1C15015071031. 531.7
15K1A1521525.86.622.644.2
15K2A1571536.69.330.133.2
15K3A1621548.111.637.426.7
20K2A2032037.2114621.7
20K3A2062047.912.652.219.2
20K4A2102059.114.259.316.9
20K5A21620610.217.471.514
20K4C200204121256.217.8
25K1AC24625610.510.763.515.7
25K4C244252111164.415.5
30K3C294302121284. 511.8
31K1AC299306111179.212.6
31K3AC30831015.415.5111.49
35K3C33835113131069.4
35K4C34435416161317.6
40K9C39440518181686

Основным отличием двутавровой балки от не менее популярного в строительстве швеллера является наличие горизонтальной и вертикальных осей симметрии. Причем правильным расположением сечения считается то, при котором равнодействующая нагрузок, приложенных извне, направляется вдоль его стенки.

Номер двутавровой балки в сортаменте соответствует величине высоты ее профиля, выраженной в сантиметрах. Так, например, двутавр размеры высоты профиля которого составляют 200 мм будет промаркирован цифрой «20», а балка двутавровая размеры высоты профиля которой равны 180 мм будет промаркирована цифрой «18».

Буква «а» в номере двутавра говорит об усилении его полок, а значит и об увеличении ширины и толщины горизонтальных частей. Подобные сечения имеют более высокие прочностные характеристики при тех же самых габаритных размерах.

Экономичность и малый вес двутавра обусловлены концентрацией основной массы материала там, где возникают наиболее серьезные нормальные напряжения, т.е. на максимально возможном удалении от центра тяжести поперечного сечения балки.

При необходимости двутавр может быть усилен четырьмя неравнополочными уголками, а также изготовлен  из двух швеллеров, сваренных друг с другом.

Область применения двутавровых балок весьма обширна.

В современном мире балка двутавровая используется:

  • в промышленном строительстве типовых и уникальных зданий и сооружений;
  • при строительстве мостов, подземных и наземных переходов;
  • при сооружении маловесных конструкций, обладающих хорошими прочностными характеристиками;
  • в качестве направляющих, обеспечивающих нормальную работу промышленных крановых систем.

В случае строительства небольших легковесных сооружений возможно использование деревянных двутавров.

балка строительная, балка колонная, балка монорельсовая, балка широкополочная. / Каталог металлопроката

Область применения стальных балок – строительство домов, промышленных и гражданских объектов. Балка двутавр выполняет функцию несущего элемента в перекрытиях, металлоконструкциях. Применяется балка из стали также и при возведении мостов. С уверенностью можно сделать заключение, что балка двутавровая – это основа при возведении любой железобетонной или монолитной конструкции. Металлическая балка также практически всегда используется и в качестве несущего элемнта, беря на себя почти всю нагрузку . Наиболее часто двутавр применяют в железобетонных строениях, где он используется в качестве поперечных перекрытий. Такая стальная балка может выполнять функцию основы напольного перекрытия для целого этажа. В монолитном строении стальные двутавры могут образовывать вертикальный каркас всего сооружения. Это нашло применение тогда, когда наружные стены формируются из кирпича, а в качестве полов используются бетонные плиты. Себестоимость возведения такого здания значительно дешевле, чем строительство с использованием монолитных технологий. Чаще всего в строительной отрасли применяются нормальные стальные балки, у которых грани полок параллельны. Они обозначаются как Б1 ( балка Б1 ). На наших складах всегда есть в продаже такие строительные балки:

И так как торговля металлопрокатом со склада Компании Металлсоюз осуществляется прямо через интернет-магазин, то Вы всегда можете сделать и получить свой заказ не посещая наш офис. Цена двутавра есть в прайсе, а его стоимость можно рассчитать через форму заказа. Условия по доставке с оплатой на месте можно также уточнить здесь.

Что такое двутавровая балка и почему она используется?

Двутавровая балка – это форма из конструкционной стали, используемой в зданиях, также известная как H, W, широкая, универсальная балка или рулонная балка. Они призваны играть ключевую роль в качестве опорного элемента в структурах. Эти балки способны выдерживать различные типы нагрузок.

Название было дано так из-за сходства поперечного сечения с буквой I. Эти балки часто используются для формирования балок и колонн самых разных размеров и спецификаций.Для инженеров-строителей и мастеров критически важно понимать важность двутавровых балок в стальных конструкциях.

Расчет двутавровой балки

Двутавровая балка спроектирована с использованием двух вытянутых плоскостей, называемых полками, соединенных перпендикулярным компонентом, называемым стенкой. Весь корпус этого элемента конструкции имеет двутавровое или Н-образное поперечное сечение. Наряду со сталью существуют балки из алюминиевых сплавов и низколегированных сталей, которые могут использоваться для различных целей, таких как мосты, строительные рамы и т. Д.

Двутавровые балки производятся различных размеров, толщины, ширины и других спецификаций для различных применений. Заказчики классифицируют этот вид балки в зависимости от типа материала и размеров. Например, балка глубиной 12 дюймов и весом 20 фунтов / фут указывается как 12 × 20. Подрядчики выбирают соответствующие размеры балок для нужд своего проекта. При принятии решения следует учитывать следующие факторы:

  1. Прогиб. Толщина должна быть достаточной для минимизации прогиба.
  2. Вибрация . При выборе необходимо стремиться к минимальной вибрации. В этом отношении важны жесткость и масса балки.
  3. Гибка . Объемное тело должно быть достаточно прочным, чтобы выдерживать напряжение текучести. В противном случае происходит изгиб.
  4. Изгиб. Напряжения кручения вызывают коробление двутавровой балки, что может привести к нежелательным последствиям. Соответственно следует подбирать фланцы.
  5. Напряжение. Выбор двутавровой балки с правильной толщиной стенки жизненно важен для предотвращения волнистости или коробления при растяжении.

Двутавровые балки предназначены для изгиба, а не изгиба при высоких нагрузках. Плотность пучка неоднородна. Области, где расположены осевые волокна, имеют более высокую плотность, чтобы уравновесить точку наибольшего напряжения. Лучи с малой площадью поперечного сечения более идеальны, поскольку требуется меньше материала без ущерба для желаемой формы.

Где используются балки?

Двутавровые балки интенсивно используются в различных областях стальных конструкций.Обычно используются каркасы и жизненно важные опорные элементы. Прочная и поддерживающая конструкция обеспечивается использованием стальных двутавровых балок. Использование этих балок может быть экономически выгодным, поскольку они уменьшают необходимость использования слишком большого количества опорных компонентов. Универсальный и надежный характер делает их незаменимыми для каждого подрядчика и инженера.

Двутавровые балки часто используются в строительстве, потому что они просто функциональны. Их однонаправленный изгиб – одно из их лучших уникальных свойств.Веб-компонент отвечает за сопротивление сдвиговым напряжениям, в то время как фланцы обеспечивают сопротивление изгибу. Они способны выдерживать самые разные нагрузки без потери устойчивости. Поскольку форма I не требует использования чрезмерного количества стали, их можно считать рентабельными. Всегда найдется подходящий тип двутавра для любого строительного назначения. Применимость этих балок для всех сценариев строительства не зря дала известное название «универсальная балка».

Почему двутавровые балки используются в конструкциях из металлоконструкций?

Двутавровая балка, также называемая двутавровой балкой, широкой балкой, W-образной балкой, универсальной балкой (UB) и рулонной стальной балкой, является предпочтительной формой для стальных конструкций.Дизайн и структура двутавровой балки делают ее уникальной, способной выдерживать самые разные нагрузки.

Инженеры широко используют двутавровые балки в строительстве, формируя колонны и балки различной длины, размеров и характеристик. Понимание двутавровой балки является основной необходимостью для современного инженера-строителя или строителя.


Форма и структура двутавра

Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным элементом или стенкой.Форма фланцев и стенки образуют поперечное сечение «I» или «H». В большинстве двутавровых балок используется конструкционная сталь, но некоторые из них сделаны из алюминия. Инфраметаллические конструкции, такие как углеродистая конструкционная сталь и высокопрочная низколегированная конструкционная сталь, находят различное применение – например, в строительстве каркасов, мостов и в других конструкционных целях.

Балки

I бывают разного веса, глубины сечения, ширины полки, толщины стенки и других спецификаций для различных целей. При заказе двутавровых балок покупатели классифицируют их по материалу и размерам. Например, балка 11×20 I будет иметь глубину 11 дюймов и вес 20 фунтов на фут. Строители выбирают конкретные размеры двутавровых балок в соответствии с потребностями конкретного здания. Строитель должен учитывать множество факторов, например:

  1. Прогиб. Строитель выберет толщину, чтобы минимизировать деформацию балки.
  2. Вибрация. Определенная масса и жесткость выбраны для предотвращения вибраций в здании.
  3. Изгиб. Прочность поперечного сечения двутавровой балки должна соответствовать пределу текучести.
  4. Потеря устойчивости. Фланцы выбраны для предотвращения локального, бокового или крутильного изгиба.
  5. Напряжение. Строитель выбирает двутавровую балку с толщиной стенки, которая не ломается, не деформируется и не деформируется при растяжении.

Конструкция двутавровой балки позволяет ей изгибаться под высоким напряжением, а не изгибаться. Для этого большая часть материала двутавровой балки расположена в областях вдоль осевых волокон – месте, которое испытывает наибольшую нагрузку.Идеальные балки имеют минимальную площадь поперечного сечения, требуя минимального количества материала, но при этом достигают желаемой формы.

Использование двутавровых балок

Двутавровые балки

находят большое применение в производстве стальных конструкций. Они часто используются в качестве критических опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции, неуклонную прочность и поддержку. Огромная мощность двутавровых балок снижает необходимость использования многочисленных опорных конструкций, экономя время и деньги, а также делая конструкцию более устойчивой.Универсальность и надежность двутавровых балок делают их желанным ресурсом для каждого строителя.

Балки

I являются предпочтительной формой для конструкций из стальных конструкций из-за их высокой функциональности. Форма двутавровых балок отлично подходит для однонаправленной гибки параллельно полотну. Горизонтальные полки сопротивляются изгибающему движению, а полотно выдерживает напряжение сдвига. Они могут выдерживать различные нагрузки и напряжения сдвига без потери устойчивости. Они также экономически эффективны, поскольку I-образная форма – это экономичная конструкция, в которой не используются излишки стали.Благодаря большому разнообразию типов двутавровых балок можно найти форму и вес практически для любых требований. Универсальная функциональность двутавровой балки – это то, что дало ей альтернативное название универсальная балка, или UB.

Изготовление стальной двутавровой балки

Если вам нужны двутавровые балки для любого типа строительства, обратите внимание на изготовление стальных балок для быстрого, эффективного и доступного выполнения заказов. Изготовление стальной балки занимает много опыта, знаний, трудолюбия, и специализированные инструменты, чтобы быть успешным. Не доверяйте свои I-лучи какой-либо компании. Свяжитесь с Swanton Welding для индивидуальной сварки и изготовления металла для всех типов строительства.

Сравнение двутавровых балок и стальных двутавров (14 анализ различий)



Процесс производства двутавровых балок

Часто спрашивают, что двутавровая балка и двутавровая балка похожи по форме, как выбрать в практическом применении?

Многие люди, проработавшие в строительной отрасли много лет, не могут подробно объяснить.

Вот подробное объяснение.

Если вы хотите рассчитать вес двутавровой или стальной двутавровой балки, вы можете использовать наш онлайн-калькулятор веса двутавровых и двутавровых балок.

Двутавровая балка и двутавровая балка различаются по форме, как показано ниже:

Двутавровая балка Сталь

Двутавровая балка Сталь

Сталь двутавровая, как показано в названии, является типом стали с поперечное сечение имеет вид символа «I».

Внутренняя поверхность верхней и нижней полок двутавровой балки имеет наклон, как правило, 1: 6, что делает полки тонкими снаружи и толстыми внутри.

В результате характеристики поперечного сечения двутавровых балок в двух основных плоскостях сильно различаются, и их трудно проявить на практике.

Несмотря на то, что на рынке стальных двутавровых балок есть более толстые двутавровые балки, структура двутавра уже определила его недостаток в сопротивлении кручению.

Двутавровая балка Сталь

Сталь двутаврового профиля широко используется в современных зданиях со стальными конструкциями. Он имеет много отличий от двутавров.

Первое – это различие фланца, второе – то, что у него нет наклона внутри фланца, а верхняя и нижняя поверхности параллельны.

Характеристики поперечного сечения стали для двутавровых балок значительно лучше, чем у традиционных двутавровых балок, швеллеров и уголков.

Сталь для двутавровых балок

, названная в честь буквы «H», потому что ее форма поперечного сечения аналогична этой букве, представляет собой экономичную профильную сталь с более оптимизированным распределением площади поперечного сечения, более разумным соотношением прочности к весу.

Между двумя внешними балками из двутавровой стали нет уклона, а именно, они прямые.

Это упрощает сварку стали для двутавровых балок по сравнению с сваркой двутавровых балок.

Сталь для двутавровых балок

имеет лучшие механические свойства на единицу веса, что позволяет сэкономить много материала и времени на строительство.

Поперечное сечение стальной двутавровой балки лучше выдерживает прямое давление и устойчиво к растяжению. Однако размер секции слишком узкий, чтобы сопротивляться скручиванию. Стальная двутавровая балка – наоборот.

У обоих есть достоинства и недостатки.

Двутавровая балка и двутавровая балка (различия и области применения)

Момент инерции сечения сильно отличается, поскольку размер поперечного сечения двутавровой балки относительно высокий и узкий , будь то двутавровая балка обыкновенная или двутавровая облегченная.

Следовательно, они, как правило, могут применяться только непосредственно к деталям с изгибом в плоскости перемычки или для формирования силовых частей решетчатого типа.

Не подходит для сжатых в осевом направлении структурных частей или изгибаемых частей, перпендикулярных плоскости полотна, что делает его применение очень ограниченным.

Сталь двутавровой балки относится к высокоэффективному экономичному режущему профилю (к другим относятся холодногнутый тонкостенный профиль, профилированные стальные пластины и т. Д.)

Благодаря разумной форме поперечного сечения они могут изготавливать сталь лучше функционирует и выдерживает более высокую нагрузку.

В отличие от обычной двутавровой балки полки из стали двутавровой балки расширены, а внутренняя и внешняя поверхности обычно параллельны, что делает их прочными при соединении высокопрочных болтов и других компонентов.

Имея разумные размеры и комплектные модели, они удобны для проектирования и выбора (кроме стальной двутавровой балки для подкрановых балок).

Фланцы из стали двутавровой балки имеют одинаковую толщину с прокатными профилями. Двутавровые балки также имеют комбинированное сечение, состоящее из 3 сваренных между собой пластин.

Балка двутавровая сортовая. Внутренние края внутренних фланцев имеют наклон 1:10 из-за плохой технологии изготовления.

Прокат стальной двутавровой балки отличается от прокатки обычной двутавровой балки, в которой используется только один комплект горизонтальных валков.

Из-за широкого фланца и отсутствия уклона (или очень небольшого уклона) для одновременной прокатки необходимо добавить набор вертикальных валков. В результате процесс прокатки и оборудование сложнее, чем на обычном прокатном стане.

Максимальная высота катаной двутавровой балки, которая может быть произведена в Китае, составляет 800 мм, и если требуется большая высота, ее необходимо сваривать.

В Китае национальный стандарт горячекатаной стали для двутавровых балок (GB / t11263-1998) делит сталь для двутавровых балок на три категории с кодами hz, hk и hu соответственно:

  • узкий фланец
  • широкий фланец
  • стальная свая

Узкая двутавровая балка с фланцем подходит для балок или изгибаемых деталей, в то время как стальная двутавровая балка с широким фланцем и стальная свая с двутавровой балкой подходят для осевого сжатия конструктивных деталей или изгибаемых деталей.

Сравнивая двутавровую балку со сталью двутавровой балки при том же весе, w, ix и iy двутавровой балки не так хороши, как сталь двутавровой балки.

Двутавровая балка имеет небольшую длину, большую высоту и может выдерживать усилие только в одном направлении.

Стальная двутавровая балка имеет глубокую канавку, большую толщину и может выдерживать нагрузки в двух направлениях.

Поскольку спрос на строительство стальных конструкций растет, одна двутавровая балка не может удовлетворить спрос, потому что даже утолщенные двутавровые балки нестабильны при использовании в несущих колоннах.

Двутавровая балка может использоваться только для балок, в то время как стальная двутавровая балка может использоваться для несущих колонн.

Сталь для двутавровой балки – это экономичная профильная сталь с лучшими механическими свойствами в сечении, чем двутавровая балка.

Он назван так потому, что форма его поперечного сечения такая же, как английская буква «H».

Фланцы из горячекатаной двутавровой стали шире, чем у двутавров, имеют большую боковую жесткость и более устойчивы к изгибу.

Двутавровые балки легче двутавровых балок при тех же характеристиках.

Полка двутавровой балки толстая у стенки и тонкая снаружи. Фланец из стали двутавровой балки в поперечных сечениях одинаковый.

HW, HM, HN, H – общие названия стали для двутавровых балок. Сталь двутавровой балки сваривается, а HW, HM, HN – горячекатаные.

HW обозначает стальную двутавровую балку, которая в основном имеет одинаковую высоту и ширину полки, в основном используется для стальной основной колонны в железобетонной рамной колонне, также известной как жесткая стальная колонна.В основном он используется для колонны в стальной конструкции.

HM относится к стали для двутавровых балок с отношением высоты к ширине полки примерно 1,33 ~~ 1,75; HM в основном используется в стальных конструкциях: в качестве стальных каркасных колонн или рамных балок в каркасной конструкции, несущей динамическую нагрузку, например: платформы оборудования.

HN относится к стали двутавровой балки, отношение высоты которой к ширине полки больше или равно 2; HN в основном используется в балках, что аналогично использованию стали для двутавровых балок.

Ознакомьтесь с ними

Более подробно: стальные двутавровые балки и их назначение в строительных проектах

В PSE Consulting Engineers мы много знаем о конструкционной стали. Он играет неотъемлемую роль почти в каждом современном строительном проекте и может быть изготовлен в различных формах, сохраняя при этом свою прочность. Он может быть сформирован в виде длинных конструктивных элементов, называемых балками. Эти балки бывают не только разной длины и размеров, но также разных форм, углов и характеристик.

Дизайн и состав

Самая распространенная стальная балка – двутавр. Балка состоит из двух горизонтальных плоских поверхностей, называемых полками, соединенных горизонтальным элементом, называемым стенкой.

Поперечный разрез по форме похож на заглавную букву I с засечками, отсюда и название двутавровая балка. При повороте на бок луч будет напоминать форму заглавной буквы H, поэтому его также называют двутавровым.

Эти балки очень прочные не только потому, что они сделаны из металла, но и из-за их конструкции.Большинство материалов двутавровой балки расположены вдоль осевых волокон, которые являются областями, которые испытывают наибольшую нагрузку. Форма также играет важную роль, потому что горизонтальные полки сопротивляются изгибающему движению, а полотно сопротивляется напряжению сдвига. Это позволяет балке выдерживать различные нагрузки.

Эти балки будут иметь различный металлический состав в зависимости от их применения. Также будут отличаться технические характеристики, включая вес, ширину полки, толщину полки, высоту балки и толщину стенки.

Например, некоторые двутавровые балки имеют более толстые стенки и полки для использования на платформах и в мостах. Изменения в спецификациях позволят строителю использовать идеальную двутавровую балку для конструкции на основе таких факторов, как сопротивление прогибу, вибрации, изгибу, деформации, разрушению при сдвиге или продольному изгибу.

Использует

Двутавровые балки играют важную роль в современной строительной индустрии. Если они не используются в качестве основного каркаса, как в стальных каркасах, эти балки используются в качестве основных опорных компонентов.Они играют эту роль, потому что, как указывалось ранее, эти балки способны выдерживать большие нагрузки с различных направлений.

Преимущества использования двутавра

Использование двутавровых балок также позволяет создавать эстетичные концепции и дизайн. Конечно, традиционные деревянные балки также эстетичны и позволяют монтировать или подвешивать предметы интерьера, не жертвуя целостностью балки. В двутавровую балку нельзя прибивать или привинчивать предметы. Просто просверлить отверстия в двутавровой балке без ущерба для прочности конструкции или снижения ее прочности. Однако сталь имеет преимущество в прочности.

рентабельно

Наличие прочного конструктивного элемента, такого как двутавровая балка, может принести много преимуществ строительному проекту. Конструкция, состоящая из более прочных материалов, будет состоять из меньшего количества компонентов. Меньшее количество компонентов приводит к снижению общих затрат за счет материалов и доставки.

Это также увеличивает скорость завершения строительного проекта, поскольку требуется установить меньше деталей.Это может снизить трудозатраты и другие расходы, связанные со временем сборки. В целом, эффективное использование двутавровых балок может сделать проект более рентабельным.

Меньшее количество компонентов также освобождает пространство, что позволяет создавать более просторные помещения. Поскольку двутавровые балки также являются прочными, их можно использовать для перекрытия больших площадей с минимальной опорой, таких как закрытые арены, или их можно использовать для строительства более высоких структур, таких как небоскребы.

прочный

В отличие от традиционных деревянных балок двутавры устойчивы к старению.Они не раскалываются, не трескаются и не ползут с возрастом и не подвержены воздействию термитов, плесени и грибка. Они также не коробятся, не гниют и не расширяются при увеличении влажности.

В отличие от дерева, между разными производителями двутавровых балок также нет региональных различий, поскольку существуют стандарты и правила изготовления этих компонентов. Деревья созданы природой, поэтому, даже если они могут быть обрезаны по аналогичным характеристикам, будут существовать уникальные различия, такие как плотность зерна между деревьями одного вида, но расположенными в разных местах.

Адаптируемый

Наконец, конструкцию, сделанную из двутавровых балок, также легче адаптировать, потому что они легко доступны для структурного добавления или модификации, например, ремонта или увеличения размеров. Деревянные балки непригодны для адаптации, потому что они имеют меньшую прочность, так что при перепланировке жилого дома старые и более слабые деревянные балки обычно заменяются двутавровыми.

В условиях постоянно улучшающейся сталелитейной промышленности стальные балки останутся одним из основных компонентов наших современных конструкций; будь то коммерческий или жилой.В частности, двутавровые балки останутся востребованными благодаря своей прочности и универсальности.

Наши специалисты готовы помочь вам с вашим следующим крупным проектом. Если вы ищете индивидуальный дизайн дома, консультации по проектированию конструкций или руководство строительством, мы можем помочь. Свяжитесь с нами сегодня или запросите расценки, чтобы узнать больше!

Основы стальных балок

– двутавровая балка и двутавровая балка с широким фланцем

Стальная двутавровая балка – это высокопрочные, длиннопролетные конструкционные деревянные балки, которые широко используются в строительных и инженерных проектах. Вообще говоря, двутавровые балки содержат S-образную балку, универсальную балку, двутавровую балку или широкополочную балку. Однако эти секции балки различаются по размерам, прочности и применению.

Двутавровая балка состоит из горизонтального элемента – полки и вертикального элемента – стенки. Полоса выдерживает силы сдвига, в то время как фланцы выдерживают большую часть изгибающего момента. Благодаря своей способности выдерживать как изгибающие, так и поперечные нагрузки, он наиболее часто используется для стальных зданий, мостов и гражданских объектов.

Балка стальная с W-образным и S-образным сечением

Балка стальная горячекатаная

По профилю стальные балки можно разделить на двутавровую S-образную балку и двутавровую балку с широкими полками.Чем отличается S-образная балка сечением от двутавровой балки с широкими полками? Во-первых, стальная балка с широкими полками имеет параллельные полки, тогда как S-образная двутавровая балка имеет конические полки, которые имеют наклон на внутренней поверхности. Во-вторых, для широкой полки балки ширина стенки и полки почти равна, в то время как для S-образной балки полка намного уже, чем стенка. В-третьих, из-за вышеупомянутых различий их механические свойства и области применения сильно различаются.

Размеры стальной двутавровой балки:

В соответствии с европейскими стандартами, размеры стальных двутавровых балок содержат IPN и IPE.Найдите следующие профили и детали в конкретных стальных двутавровых балках.

Балка ИПН с коническим фланцем

Балки IPE с параллельными полками

Стальные двутавровые балки :

  • Балки опорные для строительства, сооружений и техники.
  • Швеллеры опорные, уголки стальные.
  • Платформы для рабочих мест.
  • Заводские магазины, склады.
  • Каркас кузова тележки.

Размеры двутавровой балки с широким фланцем :

  • Облегченная версия – HEA согласно DIN 1025-3.
  • Нормальное исполнение – HEB согласно DIN 1025-2.
  • Тяжелая версия – HEM согласно DIN 1025-4.

Применение двутавровых балок с широкими полками :

  • Строительные опорные балки для заводских цехов, металлоконструкций.
  • Заводские площадки.
  • Мосты.
  • Рамы для кузова грузовика.
  • Машинный.

Балка двутавровая широкополочная для цехового строительства.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Стандартные двутавровые и S-образные балки

Стандартный двутавр и S-образный профиль

Стандартная двутавровая балка названа в честь их отличительной формы, похожей на заглавную букву «I». Горизонтальные части называются фланцами, а вертикальные части называются перемычкой. Эта форма очень удобна для переноски тяжелых грузов без изгиба.

Двутавровые балки – это конструкционные опорные материалы, которые в основном используются для строительства. Способные выдерживать чрезмерное давление, двутавровые балки обеспечивают структурную целостность и стабильность.

Толщина двутавровой балки определяет тип работ, для которых она лучше всего подходит. Важно учитывать прилагаемую силу, переносимый вес, а также растяжение и сжатие. Меньшие размеры обычно используются для работ, где величина давления и веса будут минимальными, в то время как большие и толстые стальные двутавровые балки используются для поддержки конструкций, которые несут больший вес.

В Texas Iron & Metal мы предлагаем широкий выбор стандартных двутавровых балок, а также более легкие младшие балки, от 4,4 фунта на фут вплоть до стандартных двутавровых балок до 121 фунта на фут. Мы также предлагаем двутавровые балки с различной толщиной стенки и полки от 0,114 ″ до 1,060 ″.

Если у вас возникнут какие-либо вопросы, сотрудники нашей команды будут рады вам помочь. Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime © всех размеров и толщины. Наши знающие и опытные продавцы всегда готовы помочь.Позвоните нам сегодня по телефону 713.672.7595.

(A) Размер Wgt. За фут. (B) Web Thk. (C) Ширина фланца (D) Фланец Толщ.
S 3 х 5,70 0,170 2.330 0,260
х 7,50 0,349 2,509 0,260
S 4 х 7. 70 0,193 2,663 0,293
х 9,50 0,326 2,796 0,293
S 5 х 10.00 0,214 3,004 0,326
х 14,75 0,494 3,284 0,326
S 6 х 12. 50 0,232 3,332 0,359
х 17,25 0,465 3,565 0,359
S 7 х 15.30 0,252 3,662 0,392
х 20,00 0,392 3,860 0,450
S 8 х 18. 40 0,271 4,001 0,425
х 23,00 0,441 4,171 0,425
S 10 х 25.40 0,311 4,661 0,491
х 35,00 0,594 4,944 0,491
S 12 х 31. 80 0,350 5.000 0,544
х 35,00 0,428 5,078 0,544
х 40.80 0,460 5,252 0,659
х 50,00 0,687 5,477 0,659
S 15 х 42. 90 0,411 5,501 0,622
х 50,00 0,550 5,640 0,622
S 18 х 54.70 0,461 6,001 0,691
х 70,00 0,711 6,251 0,691
S 20 х 66. 00 0,505 6,255 0,795
х 75,00 0,635 6,385 0,795
х 86.00 0,660 7.060 0,920
х 96,00 0,800 7. 200 0,920
S 24 х 80.00 0,500 7.000 0,870
х 90,00 0,625 7,125 0,870
х 100.00 0,745 7,245 0,870
х 106,00 0,620 7,870 1,090
х 121. 00 0,800 8,050 1,090

М-образная балка · JR. или световой луч

(A) Размер Wgt. За фут. (B) Web Thk. (C) Ширина фланца (D) Фланец Толщ.
M 6 х 4.40 0,114 1,844 0,171
M 8 х 6,50 0,135 2,281 0,189
M 10 х 9. 00 0,157 2,690 0,206
M 12 х 11,80 0,177 3,065 0,225

ПОЧЕМУ АРХИТЕКТОРАМ ЛЮБЯТ HUMBLE I BEAM В КОНСТРУКЦИИ ИЗ СТАЛИ

В архитектурном дизайне важен каждый фунт.Чем больше используется материалов, тем дороже здание. Однако из-за недостатка материала здание становится слабым. В конструкционных стальных конструкциях золотая середина представляет собой обычную двутавровую балку. Стальные мосты, многоэтажные дома и все, что между ними, не зря используют двутавровые балки. Неудивительно, что скромная двутавровая балка оказывается настолько удобной, учитывая высокое соотношение прочности и веса конструкционной стали, а также физику сил сжатия и растяжения, действующих в конструкции.

ЧТО ТАКОЕ I BEAM?

Двутавровая балка в поперечном сечении имеет форму заглавной буквы I.Он состоит из высокой вертикальной пластины и более коротких горизонтальных пластин сверху и снизу. Вертикальная плоскость называется стенкой, а горизонтальные плоскости – фланцами. Обычно сталевары изготавливают двутавровые балки горячекатаным методом для максимальной прочности. Тем не менее, I-образная конфигурация может быть также получена путем сварки других стальных профилей на заводе, если это необходимо.

Чаще всего строители используют двутавровые балки для перекрытий перекрытий и стропильных систем в проектах со стальным каркасом.Хотя они также могут служить колоннами, другие балки с более толстыми, длинными полками и более толстыми перемычками – двутавровые балки – часто лучше справляются с вертикальными нагрузками. Конфигурация двутавровых балок обеспечивает такую ​​большую прочность, что они лучше всего подходят для длинных горизонтальных пролетов без опоры и консольных архитектурных элементов.

ТАКАЯ ПРОЧНОСТЬ ДЛЯ ТАКОГО МАЛЕНЬКОГО МЕТАЛЛА

По отдельности фланцы и стенки имеют очень небольшую прочность при проектировании конструкции. Фланцы изгибаются под действием вертикальных нагрузок, а перемычки изгибаются под действием горизонтального напряжения или напряжения сдвига.Но в сочетании каждый из них устраняет недостатки прочности другого в виде балки. Сплошной стальной стержень также будет противостоять силам, действующим на него с любого направления, но он содержит гораздо больше материала, чем необходимо для выполнения той же работы и удержания того же веса.

Вам понадобится только тонкая центральная вертикальная опора, чтобы выдержать сжатие нагрузки, находящейся наверху, без перекоса; и вам нужны только фланцы, чтобы удерживать полотно прямо по всей его длине. Вся эта тяжелая сталь между фланцами не делает ничего, кроме увеличения веса и стоимости конструкции.Вырежьте его, и вы получите максимальную прочность с наименьшим количеством материала. Что в этом не нравится? Вы получаете такую ​​же несущую способность при небольшом весе. Кроме того, зазоры между фланцами обеспечивают естественную выемку, в которую могут проходить провода, трубопроводы и другие инженерные сети.

УНИВЕРСАЛЬНОСТЬ ДЛЯ ЛЮБОГО ЗАДАНИЯ ПО СТРОИТЕЛЬНОМУ КОНСТРУКЦИИ

Обладая хорошо известными физическими свойствами двутавровой балки, большинство архитектурных планов включают их, независимо от простоты или сложности конструкции.Даже если остальная часть конструкции будет обрамлена деревом, многие архитекторы и строители выберут центральную опору двутавровой балки из конструкционной стали. Балки I имеют то преимущество, что они успокаивают вибрацию пола, а также другие особенности. Строительные проекты, которые выигрывают от либерального использования двутавровых балок:

  • складов
  • магазинов
  • фабрик
  • сельскохозяйственных объектов, таких как сараи, навесы для оборудования и перерабатывающие предприятия
  • мосты
  • эстакады
  • дома каркасные
  • спортивных арен
  • залов развлечений
  • офисных зданий
  • больниц
  • гаражей
  • ресторанов
  • музеев
  • многоквартирных домов
  • библиотеки
  • навесы

Благодаря хорошему производителю и продвинутому планированию вы можете настроить свои двутавровые балки практически так, как захотите. Хотя некоторые двутавровые балки поступают с завода с предварительно сформированными отверстиями для болтов, штифтов и трубопроводов, если вы считаете, что возможности вашего завода слишком ограничены, позвоните в Barton Supply. Используя моделирование BIM, мы можем изготовить ваши двутавровые балки и любые другие стальные элементы в вашем строительном проекте для любого размера и типа работ на территории Colorado Front Range. Наши услуги по производству металлоконструкций варьируются от простой резки под углом до помощи в создании сложных конструкций. Свяжитесь с нами сегодня, чтобы проконсультироваться с нашими знающими и опытными сотрудниками.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
