Что такое споттер: что это такое и как он работает

alexxlab | 14.01.2023 | 0 | Разное

Содержание

что это такое, как работать аппаратом и рейтинг устройств

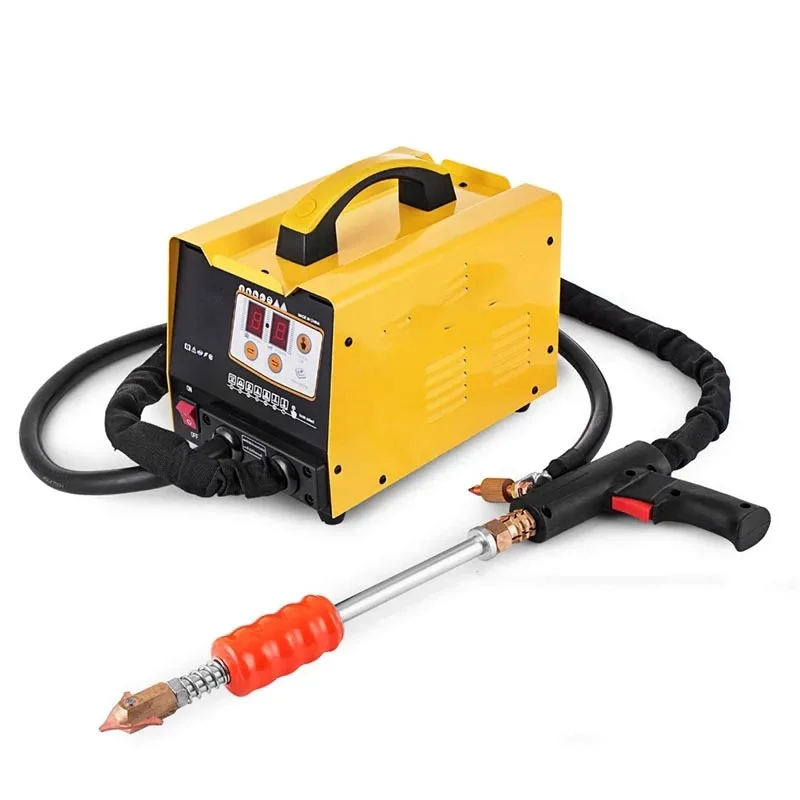

Споттер – это один из наиболее современных и технологичных инструментов, ориентированных на точечную сварку. Основное его назначение – кузовной ремонт, восстановление металлических элементов транспортных единиц.

Принцип действия идентичен остальным сварочным аппаратам, он заключается в том, что он выделяет тепловую энергию в точке, где контактируют между собой свариваемые материалы. Выделяется энергия при прохождении электрического тока.

Споттер позволяет вести работу со всеми кузовными деталями, но наиболее эффективен он при манипуляциях с объемными элементами, доступ к обратной стороне которых затруднен. Преимущество устройства в данном случае сводится к тому, что материал можно выправить без демонтажа.

В такой ситуации используется методика вытягивания. На дефектной плоскости фиксируется крепеж, благодаря которому и удается вытянуть вмятину.

Средняя толщина металла кузовных панелей составляет полтора миллиметра, а потому с реализацией данной технологии никаких проблем не возникает.

Содержание

Конструктивные особенности и рабочие параметры
Основные разновидности
Особенности работы
Принципы выбора

Итак, споттер. Что это такое? Разберемся более подробно.

Устройство сформировано следующими модулями:

аппарат, благодаря которому ведется контактная сварка;
заземляющий кабель;
кабель подачи тока, на конце которого закреплен сварочный пистолет – основной рабочий элемент.

Пистолет может оснащаться насадками различных типов, которые подбираются в зависимости от того, какие именно операции предстоит выполнить.

На фронтальной панели сварочного аппарата располагаются органы управления, благодаря которым удается корректировать мощность, силу тока.

Наиболее современные модификации оснащаются жидкокристаллическими дисплеями, позволяющими видеть текущие рабочие показатели, держать весь процесс под контролем.

Основные разновидности

Устройства представлены следующими категориями:

1. Инверторные.

Данное оборудование оснащено преобразователями, благодаря которым они функционируют вне зависимости от напряжения. Это упрощает работу, а также расширяет список задач, доступных для реализации.

Аппараты компактны, позволяют вести сварку с высокой точностью и скоростью, сила тока остается стабильной на протяжении всего процесса.

2. Трансформаторные. Такие споттеры подключаются к сетям переменного тока, они дешевле инверторных аналогов, их функций вполне достаточно для того, чтобы выполнять простые операции.

Наиболее функциональными моделями данной категории считаются трехфазные приборы, что объясняется повышенной мощностью. Главный недостаток трансформаторной техники заключается в том, что она не подходит для работы с металлом, покрытым слоем цинка.

Допускается классификация и по материалам, с которым ведутся операции:

3. Споттер по стали. Наиболее распространенное устройство, позволяющее проводить операции со стальными кузовными элементами.

4. Модели, ориентированные на работу с алюминием. Данный металл обладает совершенно другими характеристиками, в сравнении со сталью, а потому работать с ним необходимо соответствующими приборами.

Смотрите полезное видео, что такое споттер и работы с помощью него:

Особенности работы

Теперь разберемся, как работать споттером, на какие моменты обращать основное внимание.

Первым делом, дефектная плоскость зачищается. Далее ставится масса, фиксирующаяся специальным зажимом или приваривающаяся при помощи контакта.

Привариваемый элемент подбирается в соответствии с разновидностью повреждения, глубиной и площадью вмятины.

Допускается приваривание следующих элементов:

шайбы;
небольшие крючья;
проволока в форме волны;
шпильки;
торец, имеющий насадку от обратного молотка.

Особенности рабочей технологии зависят от того, с какими вмятинами предстоит иметь дело:

1. Мелкие вмятины. Наиболее простой и распространенный метод сварки споттером заключается в применении обратного молотка.

Он подходит для того, чтобы уверенно справиться почти со всеми повреждениями. Торец инструмента приваривается к дефектной плоскости, после чего она рихтуется легкими ударами внутренней рукоятки.

Чтобы добиться идеального результата, манипуляция выполняется по всей площади повреждения, в процессе сварки между точками выдерживается расстояние в 5-8 миллиметров.

Небольшой негативный момент – после воздействия споттера на поверхности остаются небольшие отметины, но устранить их легко при помощи шлифовальной машинки.

2. Вмятины большого размера. Если дефектная плоскость имеет габариты более 10 сантиметров, то рекомендуется пользоваться приспособлениями не с точечным воздействием, а теми, что обеспечивают нагрузку сразу на длинный участок.

Допускается использование различных элементов для выпрямления, в том числе волнистой проволоки, шпилек или крючьев.

Чтобы достичь желаемого результата, крепить вспомогательный элемент следует на всю длину дефекта. Плоскость выравнивается идеально, так как интенсивность воздействия равна на всем протяжении вмятины.

Нивелирование дефектов от ударов об крупные предметы происходит посредством обратных присосок. Этот элемент мгновенно корректирует положения значительной площади металла, а оставшиеся мелки вмятины доделывают уже по отдельности, классическим методом.

Если удар спровоцировал сильные деформации корпуса, иногда приходится использовать технологию предварительного нагрева металла, что позволяет снять часть напряжения с него, упрощает дальнейшую работы.

Споттер (spotter) используется не только для того, чтобы исправить дефекты.

Устройство хорошо подходит для соединения друг с другом металлических пластин, например, при креплении порогов на кузов. Такая технология сварки исключает необходимость в сильном нагреве, а это сводит к минимуму вероятность температурных деформаций.

Узнайте из этого видео, как правильно работать споттером, секреты от профи:

Принципы выбора

Чтобы выбрать споттер, который окажется по-настоящему полезным и функциональным, необходимо руководствоваться следующими моментами:

Для профессионального использования лучше выбирать максимально функциональное устройство, с обилием режимов работы. Оно позволит вести целый спектр работ по рихтовке, избавит от покупки дополнительных инструментов.
Работа с листами металла толщиной более 1.5 миллиметров подразумевает использование моделей с двусторонней сваркой. Если указанное значение меньше, то достаточно и одностороннего варианта.

Для домашней эксплуатации хватит и простой модели со средним показателем мощности. Ее вполне хватит для того, чтобы выравнивать не слишком глубокие вмятины.

Изучим также краткий рейтинг споттеров:

Серия GS от бренда Garwin. Достаточно демократичная цена и функциональный набор, вполне соответствующий даже профессиональной эксплуатации.
Серия TT от компании Hammer. Высокий уровень безопасности, цифровое управление, позволяющее с максимальной точностью контролировать рабочие параметры. Мощность вполне достаточна для домашней эксплуатации.
Gyspot. Качественная техника французского производителя.

Смотрите видео-отзыв человека использующего споттер — RedHotDot HAMMER ТT:

Полезный видео-обзор французского Spottera GYSpot 2700 для кузовного ремонта:

Отзывы также дают понять, что неплохо себя зарекомендовали устройства от Русского мастера, иностранных фирм Holex, Aurora, Telwin.

Технология рихтовки споттером

Spotter (споттер от англ. spot – точка) – аппарат односторонней точечной сварки. Принцип действия – сварка сопротивлением и основано на принципе выделения большого количества тепла в зоне контакта свариваемых материалов при прохождении тока. Бывают споттеры трансформаторного и инверторного типов. Споттер трансформаторного типа вполне возможно сделать своими руками. Современный кузовной цех уже сложно представить без наличия споттера. В кузовном ремонте споттер используется для выправления крупных деталей кузова, либо тех, к которым нет возможности без разборки добраться с обратной стороны ремонтируемой детали (например, двери, пороги и т.

п.).

Споттеры практически незаменимы при производстве кузовных работ и обеспечивают удаление вмятин, особенно в случае затрудненного доступа к обратной стороне зоны деформаций. В таких случаях рихтовочное усилие можно приложить только с внешней стороны панели. Для этого при помощи споттера в зоне деформаций временно приваривают ряд штучных крепежных элементов (гвоздей, шпилек, шайб, крючков и т.п.). Временные элементы играют роль точек приложения вытягивающего усилия. Оно может быть ударным, что характерно при применении инерционного (обратного) молотка, или плавным в случае использования рычажных устройств. После выправления дефекта временные элементы удаляются.

С применением споттера, трудоемкость работ значительно снижается за счет уменьшения количества арматурных и ремонтных работ. Другими положительными сторонами такой технологии ремонта являются сохранение «родных» швов и стыков на панелях и соответственно заводского антикоррозионного покрытия.
Во многих случаях повреждений наличие споттера дает возможность проводить восстановление автомобилей без приобретения новой ремонтной детали, работы потребуют гораздо меньшей зоны ремонта и соответственно будет сведено к минимуму время производства ремонтных работ.
Пока споттеры есть далеко не в каждой мастерской, но их распространение идет достаточно быстро. В ряде случаев, на фоне повышения требований к качеству работ, кузовной ремонт не может обойтись без данного аппарата.

Технологический процесс выглядит так:

Деформированную поверхность необходимо предварительно зачистить от лакокрасочного, антигравийного покрытия или ржавчины если таковая имеется. К этому процессу нужно отнестись особенно ответственно, так как от этого зависит надежность соединения крепежных элементов с кузовом.
К данной поверхности крепится контакт заземления.
Точечной сваркой привариваются крепежные элементы (это могут быть треугольники, шайбы, шпильки, обратный молоток).
Произвести захват крепежного элемента и, используя специальные приспособления для правки, произвести вытяжку деформированной поверхности.В качестве приспособления для правки используют стапели, гидроцилиндры, механические растяжки, стяжки, обратный молоток.
После правки крепежная деталь удаляется вручную (вращательными движениями) и производится зачистка шлифовальным инструментом.

При сварке необходимо учитывать толщину свариваемого металла, правильно выбрать крепежный элемент, определить время сварки.
Если кузов машины алюминиевый, то нельзя использовать обратный молоток, процесс правки должен быть более плавным.
При использовании точечной сварки нет необходимости производить такие операции, как разборка и сборка элементов (например, дверей). Но при этом нужно учитывать, что с внутренней стороны детали будет повреждено антикоррозийное покрытие ( в следствие нагрева ) и не будет лишним произвести обработку доступным способом.

Самые дешевые споттеры – это отдельно стоящие трансформаторы однофазного переменного тока. Они не пригодны для использования в работе с кузовами из оцинкованной стали или стали с высокой упорной прочностью.

Споттеры с большей мощностью имеют трансформатор трехфазного постоянного тока. В современных споттерах вместо трансформаторов используют инвертор, в таком исполнении они более компактные и легкие. При помощи такого оборудования сварное соединение имеет высокое качество (т.к. может быть получен ток высокой частоты до 2000Гц). Таким аппаратом можно осуществить сварку любых металлов, используемых для изготовления автомобилей. Современные цифровые споттеры снабжены электронным управлением режимами сварки.

Устанавливаем на кузов клемму

Привариваем петли – “ушки” и вдеваем в петли штырь

Устанавливаем рамку с упорами и вытягиваем вмятину

Выравниваем поверхность рихтовочным молотком вручную, поворачивая, легко удаляем петли

Выравниваем поверхность обратным молотком

Выравнивание поверхности с помощью специальных клещей
