Горизонтальный циклон-искрогаситель производства завода Циклон
Горизонтальный циклон-искрогаситель
Применяется в качестве меры по защите рукавов рукавных фильтров от прожигания искрами, которые могут лететь в потоке очищаемого газа, также циклоны применяются в качестве первой ступени очистки от крупной пыли и снижают пылевую нагрузку на рукавный фильтр. Горизонтальный циклон не требует отдельного места, так как монтируется на газоходе перед рукавным фильтром. Его горизонтальное расположение позволяет подсоединить к нему бункер-пылесборник вертикально внизу, что упрощает пылевыгрузку. Принцип работы горизонтального циклона заключается в том, что запыленный газ поступает во внутреннюю часть устройства, где благодаря воздействию радиальных и осевых завихрителей, вызываемых рассекателем и решеткой закручивания потока, закручивается и освобождается от искр и крупных частей, попадающих в бункер для дальнейшей выгрузки через шлюзовой затвор или пылевыгружное устройство «двойная мигалка». Частицы, которые задерживает циклон искрогаситель, транспортируются шнеком в бункер-накопитель фильтра или высыпаются из бункера циклона в пылесборный контейнер.
Технические характеристики циклона искрогасителя:
ООО «ЦИКЛОН» поставляет циклоны искрогасители различной производительности от 1000 м3/ч до 2 000 000 м3/ч и более – максимальная производительность циклонов не ограничена.
Эффективность улавливания пыли, которую гарантирует горизонтальный циклон искрогаситель, доходит до 70%, эффективность улавливания искр – 99,99%. Максимальное сопротивление – 1300 Па
Модели циклонов искрогасителей, работающие с расходом газа до 350000 м3/час, поставляются в сборе. Работающие с большими объемами – транспортными единицами: корпус (в виде сборочных единиц), бункер и т.д.
Циклон |
Производительность, м3/ч |
L1, mm |
L2, mm |
L3, mm |
L4, mm |
L5, mm |
d1, mm |
d2, mm |
d3, mm |
Масса, т |
ЦГ5 |
5000 |
1330 |
400 |
50 |
320 |
390 |
310 |
400 |
300 |
0,3 |
ЦГ10 |
10000 |
1890 |
400 |
115 |
400 |
470 |
390 |
500 |
390 |
0,4 |
ЦГ15 |
15000 |
2330 |
490 |
140 |
500 |
580 |
480 |
610 |
480 |
0,5 |
ЦГ25 |
25000 |
2975 |
630 |
180 |
630 |
730 |
615 |
780 |
615 |
0,9 |
ЦГ35 |
35000 |
3500 |
735 |
215 |
740 |
860 |
725 |
915 |
725 |
1,6 |
ЦГ45 |
45000 |
4050 |
850 |
250 |
850 |
980 |
840 |
1060 |
840 |
2,1 |
ЦГ60 |
60000 |
4850 |
1050 |
300 |
1000 |
1150 |
980 |
1260 |
980 |
2,8 |
ЦГ85 |
85000 |
5700 |
1225 |
350 |
1200 |
1370 |
1165 |
1480 |
1165 |
3,8 |
ЦГ100 | 10000 | 6510 | 4,4 | |||||||
ЦГ120 |
120000 |
6700 |
1450 |
400 |
1400 |
1600 |
1370 |
1740 |
1370 |
4,8 |
ЦГ160 |
160000 |
7700 |
1650 |
450 |
1600 |
1830 |
1570 |
1990 |
1570 |
6,5 |
ЦГ200 |
200000 |
8200 |
1790 |
500 |
1750 |
1990 |
1750 |
2225 |
1750 |
7,5 |
ЦГ250 |
250000 |
9000 |
1925 |
550 |
2000 |
2250 |
1960 |
2480 |
1960 |
10 |
ЦГ340 |
340000 |
10000 |
2145 |
650 |
2400 |
2680 |
2280 |
2890 |
2280 |
12 |
ЦГ450 |
450000 |
11000 |
2470 |
750 |
2800 |
3100 |
2630 |
3360 |
2260 |
15 |
ЦГ600 |
600000 |
12000 |
2550 |
850 |
2800 |
3100 |
2930 |
3790 |
2930 |
22 |
ЦГ800 |
800000 |
13000 |
2620 |
1000 |
3200 |
3500 |
3400 |
4400 |
3400 |
28 |
ЦГ1000 |
100000 |
14400 |
2900 |
1100 |
3200 |
3520 |
3800 |
4600 |
3800 |
31 |
ЦГ1200 |
1200000 |
12730 |
2610 |
900 |
3260 |
3500 |
4000 |
4800 |
4000 |
35 |
ciklon.net
Горизонтальный циклон-искрогаситель ЦГ | Свердловский завод теплотехнического оборудования и металлоконструкциий
Горизонтальный циклон – искрогаситель предназначен для защиты рукавов рукавных фильтров от прожигания искрами, летящими в потоке очищаемого газа, также данные циклоны могут применяться в качестве первой ступени очистки от крупной пыли и снижения пылевой нагрузки на рукавный фильтр.
Принцип работы циклона-искрогасителя типа ЦГ
Принцип работы горизонтального циклона — искрогасителя заключается в том, что запыленный газ поступает во внутреннюю часть устройства, где благодаря воздействию радиальных и осевых завихрителей, вызываемых рассекателем и решеткой закручивания потока, закручивается и освобождается от искр и крупных частей, попадающих в бункер для дальнейшей выгрузки через шлюзовой затвор или пылевыгружное устройство «двойная мигалка». Частицы, задерживаемые циклоном-искрогасителем, транспортируются шнеком в бункер-накопитель фильтра или высыпаются из бункера циклона в пылесборный контейнер.
Циклон — искрогаситель монтируется на газоходе перед рукавным фильтром. Горизонтальное расположение циклона позволяет подсоединить к нему бункер-пылесборник вертикально внизу, что упрощает пылевыгрузку.
Технические характеристики циклона — искрогасителя:
ООО Завод теплотехнического оборудования и металлоконструкций» производит циклоны — искрогасители различной производительности от 1000 м3/ч до 2 000 000 м3/ч и более — максимальная производительность циклонов не ограничена.
- Эффективность улавливания пыли, которую гарантирует горизонтальный циклон — искрогаситель, доходит до 70%, эффективность улавливания искр – 99,99%. Максимальное сопротивление – 1300 Па.
- Эффективность улавливания пыли, которую гарантирует горизонтальный циклон — искрогаситель, доходит до 70%, эффективность улавливания искр – 99,99%. Максимальное сопротивление – 1300 Па.
Модели циклонов — искрогасителей, работающие с расходом газа до 350000 м3/час, поставляются в сборе. Модели циклонов – искрогасителей, работающих с большими объемами – транспортными единицами: корпус (в виде сборочных единиц), бункер и т.д.
Обозначение | Произв-сть, м3/ч | L1, mm | L2, mm | L3, mm | L4, mm | L5, mm | d1, mm | d2, mm | d3, mm | Масса, т |
Циклон ЦГ5 | 5000 | 1330 | 400 | 50 | 320 | 390 | 310 | 400 | 300 | 0,3 |
Циклон ЦГ10 | 10000 | 1890 | 400 | 115 | 400 | 470 | 390 | 500 | 390 | 0,4 |
Циклон ЦГ15 | 15000 | 2330 | 490 | 140 | 500 | 580 | 480 | 610 | 480 | 0,5 |
Циклон ЦГ25 | 25000 | 2975 | 630 | 180 | 630 | 730 | 615 | 780 | 615 | 0,9 |
Циклон ЦГ35 | 35000 | 3500 | 735 | 215 | 740 | 860 | 725 | 915 | 725 | 1,6 |
Циклон ЦГ45 | 45000 | 4050 | 850 | 250 | 850 | 980 | 840 | 1060 | 840 | 2,1 |
Циклон ЦГ60 | 60000 | 4850 | 1050 | 300 | 1000 | 1150 | 980 | 1260 | 980 | 2,8 |
Циклон ЦГ85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |
Циклон ЦГ120 | 120000 | 6700 | 1450 | 400 | 1400 | 1600 | 1370 | 1740 | 1370 | 4,8 |
Циклон ЦГ160 | 160000 | 7700 | 1650 | 450 | 1600 | 1830 | 1570 | 1990 | 1570 | 6,5 |
Циклон ЦГ200 | 200000 | 8200 | 1790 | 500 | 1750 | 1990 | 1750 | 2225 | 1750 | 7,5 |
Циклон ЦГ250 | 250000 | 9000 | 1925 | 550 | 2000 | 2250 | 1960 | 2480 | 1960 | 10 |
Циклон ЦГ340 | 340000 | 10000 | 2145 | 650 | 2400 | 2680 | 2280 | 2890 | 2280 | 12 |
Циклон ЦГ450 | 450000 | 11000 | 2470 | 750 | 2800 | 3100 | 2630 | 3360 | 2260 | 15 |
Циклон ЦГ600 | 600000 | 12000 | 2550 | 850 | 2800 | 3100 | 2930 | 3790 | 2930 | 22 |
Циклон ЦГ800 | 800000 | 13000 | 2620 | 1000 | 3200 | 3500 | 3400 | 4400 | 3400 | 28 |
Циклон ЦГ1000 | 100000 | 14400 | 2900 | 1100 | 3200 | 3520 | 3800 | 4600 | 3800 | 31 |
Циклон ЦГ1200 | 1200000 | 12730 | 2610 | 900 | 3260 | 3500 | 4000 | 4800 | 4000 | 35 |
Доставка циклонов осуществляется транспортными компаниями в регионы РФ и города стран Таможенного союза ЕАЭС (Казахстан, Киргизия, Армения, Белоруссия). Стоимость транспортных расходов рассчитывается дополнительно.
С документами о качестве на циклоны и другую продукцию Вы можете ознакомиться в разделе Документация.
zavodtm.ru
4.4.2. Циклоны, применяемые на предприятиях хлебопродуктов
На предприятиях по хранению и пе-еработке зерна применяют четыре ипа циклонов (рис. 62, табл. 17). Пер-
вые три типа циклонов (ЦОЛ, БЦ, ОТИ) имеют тангенциально-винтовые улитки, а циклон типа УЦ — спирально-плоскую улитку.
По форме циклоны разделяют на цилиндрические (Лц > /iK) и конусные (Ац < hK). По размерам различают циклоны одиночные большого диаметра (циклоны ЦОЛ) и батарейные малого диаметра (БЦ, ОТИ и УЦ). В зависимости от направления вращения воздушного потока циклоны бывают правого исполнения (поток вращается по часовой стрелке) и левого (поток вращается против часовой стрелки).
Циклон УЦ имеет спирально-плоскую входную улитку. Повышение эффективности очистки в этом циклоне достигается в результате следующих конструктивных изменений.
Входной патрубок в циклоне УЦ квадратной формы вынесен за габарит ные размеры циклона; при этом вход ная улитка имеет спиральную наруж ную поверхность, описанную радиусом Л = (Х)+о)/2с углом 180°. Благодаря наличию такой улитки улучшается эф фективность очистки воздуха, потому что при входе в циклон все частицы пыли оказываются уже выведенными на поверхность наружного цилиндра циклона. В обычных циклонах с тан генциально-винтовыми улитками вход ной патрубок расположен в пределах наружного диаметра, поэтому частицы пыли вынуждены перемещаться от внутреннего цилиндра к наружному.
Верхняя винтовая крышка вход ной улитки обычных циклонов замене на в циклоне УЦ горизонтальной плос костью. Поэтому после одного оборота поток не опускается по винтовой ли нии с шагом Ь, как в обычных цикло нах, а уплотняет и отжимает входящий воздух. Это улучшает эффективность очистки, но увеличивает сопротивле ние циклона, коэффициент сопротив ления которого £ц = 20£) вместо 12D в циклоне ОТИ.
Диаметр внутреннего цилиндра циклона УЦ уменьшен до 0,38Z) вместо 0,6D в обычных циклонах. Это снижает вероятность уноса в выхлопную трубу мелких пылинок и улучшает эффектив ность очистки.
Циклоны УЦ наиболее эффективно
87
4.5. Матерчатые фильтры
Матерчатые фильтры применяют для высокоэффективной очистки воздуха от пыли сухим способом. Коэффициент очистки таких фильтров равен 99,8…99,9 %, что позволяет снижать запыленность воздуха на выходе до значений 2 мг/м3, независимо от первоначальной концентрации. На предприятиях по хранению и переработке зерна применяют только всасывающие фильтры. Нагнетательные фильтры запрещены из-за их повышенной взрыво-опасности.
Вид К
Выход

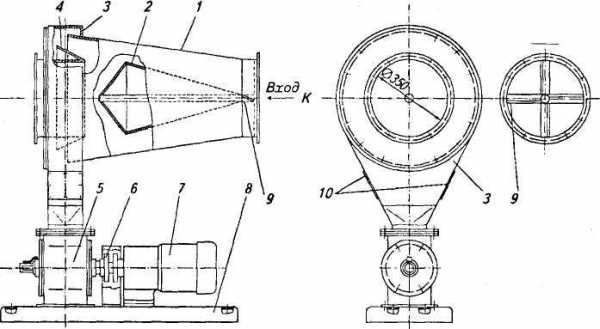

Рис. 67. Горизонтальный циклон А1-БЛЦ:
/— корпус; 2— рассекатель; 3— сборник относов; 4— отражатель; 5— шлюзовой затвор; 6 — муфта; 7— мотор-редуктор; 8— основание; 9 — лопасти; 10— смотровые окна
ем центробежных сил он прижимается к стенкам корпуса /. Пройдя рассекатель 2, воздух изменяет направление и выходит из циклона через выходной патрубок. Частицы относов по инерции движутся вдоль поверхности корпуса, ударяются в стенку отражателя 4, в результате чего их скорость гасится и они под действием силы тяжести скатываются по стенкам сборника относов 3 вниз и выводятся из циклона с помощью шлюзового затвора 5.
Техническая характеристика горизонтального циклона А1-БЛЦ
Производительность 2 850…3 000
(по воздуху), м3/ч
Сопротивление, Па 125
Диаметр присоединенных 350
воздуховодов, мм
Частота вращения ротора 45
шлюзового затвора, об/мин
Мощность мотора-редуктора, кВт 0,55
Габаритные размеры, мм:
длина 1 175
ширина 664
высота 1397
Масса, кг 185
Скорость воздуха на входе в циклон составляет ~ 8,5 м/с. В качестве комп-
лектующих изделий применяют шлюзовой затвор РЗ-БШМ/2-1 и мотор-редуктор 2МЦ2С-63-45ЦУЗ с электродвигателем мощностью N– 0,55 кВт, п = 920 об/мин).
Коэффициент осаждения примесей, выделяемых из зерна пшеницы, в циклоне А1-БЛЦ составляет 99,5…99,7%. Эти высокие показатели объясняются сравнительно большим содержанием крупных примесей в воздухе, направляемом на очистку.
Остаточную запыленность воздуха после горизонтального циклона принимают в расчетах равной 60 мг/м3.
studfiles.net
Циклон искроуловитель горизонтальный – ЦГ
Циклон искрогаситель предназначается для улавливания крупной фракции пыли и искр в процессах очистки газа от технологических агрегатов и систем аспирации.
Представляет собой корпус, состоящий из цилиндрической и конусной части со встроенным импеллером, а так же зоны пылеосаждения. Крупные частицы (искры) за счет сил инерции и энергии движения потока отбрасываются к стенкам корпуса и выводятся через зону осаждения в пылевой конус.
Относится к категории горизонтальных циклонов.
Циклон искрогаситель не требует технического обслуживания. Отсутствие, каких либо вращающихся или трущихся деталей и узлов позволяет свести эксплуатационные затраты к нулю.
Предназначается для улавливания крупной фракции пыли и искр в процессах очистки газа от технологических агрегатов и систем аспирации. В системах обеспыливания может устанавливаться перед рукавным фильтром для защиты рукавов от горячих частиц пыли (искр) или электрофильтром для снижения пылевой нагрузки.
Циклон-искроуловитель представляет собой корпус, состоящий из конусной и цилиндрической части со встроенным импеллером, а также зоны пылеосаждения. Крупные частицы (искры) за счет сил инерции и энергии движения потока отбрасываются к стенкам корпуса и выводятся через зону осаждения в пылевой бункер.
На фланце пылевого бункера может быть установлен для вывода пыли и обеспечения герметичности шлюзовой питатель или маятниковый клапан. Циклон-искроуловитель работает как под разряжением, так и под давлением. После пылевыгрузного устройства может устанавливаться винтовой конвейер для транспортирования пыли к определенному месту выгрузки. Устройство не потребляет энергии, не имеет вращающихся частей и не требует обслуживания.
Может быть изготовлен из различных сталей, в том числе и абразивно устойчивых, а так же с применением специального антиабразивного покрытия из полимеров для продления срока службы изделия.
Циклон может быть изготовлен на любую производительность и для любого диаметра воздуховода! Может быть выполнен в параллельном виде (2шт. и более) с клапанами регулирования, для не постоянных расходов газовоздушной смеси.
Стандартный ряд выпускаемых циклонов соответствует стандартному ряду воздуховодов для систем аспирации, диаметром: 400; 560; 710; 1000; 1250; 1400; 1600; 2000; 2520; 2020 мм.
Аэродинамическое сопротивление циклона почти в два раза ниже, чем у стандартного циклона при аналогичной эффективности фильтрации. Составляет около 500-600Па.
Входная запыленность может составлять до 1000г/м3.
Эффективность фильтрации может колебаться от 50 до 90% в зависимости от размера частиц и их процентного отношения находщихся в объеме газовоздушной смеси.
Монтаж искроуловителя производится на горизонтальном участке воздуховода при помощи фланцевых соединений стандартного ряда принятого для воздуховодов систем аспирации.
По желанию заказчика могут быть разработаны и изготовлены модификации для нестандартных диаметров.
ive-co.ru
Циклоны-искрогасители горизонтальные ЦГ – Симферополь
Циклон типа ЦГ представляет собой горизонтальный циклон-искрогаситель, спроектированный для улавливания искр, содержащихся в газовом потоке. Применение циклонов ЦГ позволяет предотвратить прожигание рукавов рукавных фильтров искрами. Кроме того, искрогасители ЦГ могут часто применяются в качестве первой ступени очистки от пыли крупной дисперсности и снижения пылевой нагрузки на рукавный фильтр.
Циклоны горизонтальные ЦГ, основные типоразмеры
Обозначение | Произв-сть, м3/ч | L1, mm | L2, mm | L3, mm | L4, mm | L5, mm | d1, mm | d2, mm | d3, mm | Масса, т |
Циклон ЦГ5 | 5000 | 1330 | 400 | 50 | 320 | 390 | 310 | 400 | 300 | 0,3 |
Циклон ЦГ10 | 10000 | 1890 | 400 | 115 | 400 | 470 | 390 | 500 | 390 | 0,4 |
Циклон ЦГ15 | 15000 | 2330 | 490 | 140 | 500 | 580 | 480 | 610 | 480 | 0,5 |
Циклон ЦГ25 | 25000 | 2975 | 630 | 180 | 630 | 730 | 615 | 780 | 615 | 0,9 |
Циклон ЦГ35 | 35000 | 3500 | 735 | 215 | 740 | 860 | 725 | 915 | 725 | 1,6 |
Циклон ЦГ45 | 45000 | 4050 | 850 | 250 | 850 | 980 | 840 | 1060 | 840 | 2,1 |
Циклон ЦГ60 | 60000 | 4850 | 1050 | 300 | 1000 | 1150 | 980 | 1260 | 980 | 2,8 |
Циклон ЦГ85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |
Циклон ЦГ120 | 120000 | 6700 | 1450 | 400 | 1400 | 1600 | 1370 | 1740 | 1370 | 4,8 |
Циклон ЦГ160 | 160000 | 7700 | 1650 | 450 | 1600 | 1830 | 1570 | 1990 | 1570 | 6,5 |
Циклон ЦГ200 | 200000 | 8200 | 1790 | 500 | 1750 | 1990 | 1750 | 2225 | 1750 | 7,5 |
Циклон ЦГ250 | 250000 | 9000 | 1925 | 550 | 2000 | 2250 | 1960 | 2480 | 1960 | 10 |
Циклон ЦГ340 | 340000 | 10000 | 2145 | 650 | 2400 | 2680 | 2280 | 2890 | 2280 | 12 |
Циклон ЦГ450 | 450000 | 11000 | 2470 | 750 | 2800 | 3100 | 2630 | 3360 | 2260 | 15 |
Циклон ЦГ600 | 600000 | 12000 | 2550 | 850 | 2800 | 3100 | 2930 | 3790 | 2930 | 22 |
Циклон ЦГ800 | 800000 | 13000 | 2620 | 1000 | 3200 | 3500 | 3400 | 4400 | 3400 | 28 |
Циклон ЦГ1000 | 100000 | 14400 | 2900 | 1100 | 3200 | 3520 | 3800 | 4600 | 3800 | 31 |
Циклон ЦГ1200 | 1200000 | 12730 | 2610 | 900 | 3260 | 3500 | 4000 | 4800 | 4000 | 35 |
Производство циклонов-искрогасителей осуществляется с различной производительностью от 1000 м3/ч до 2 000 000 м3/ч и более (максимальная производительность циклонов данного типа не ограничена). Эффективность улавливания пыли, которую гарантирует горизонтальный циклон — искрогаситель, доходит до 70%, эффективность улавливания искр – 99,99%. Максимальное сопротивление – 1300 Па. С документами о качестве на циклоны и другую продукцию Вы можете ознакомиться в разделе Документация.
Принцип работы горизонтального искрогасителя
Пылегазовый поток поступает во внутреннюю часть устройства, где подпадает под воздействие радиальных и осевых завихрителей, вызываемых рассекателем и решеткой закручивания потока. Запыленный газ закручивается и освобождается от искр и крупных частей, которые устремляются в бункер и выгружаются через шлюзовой затвор или пылевыгружное устройство «двойная мигалка».
Отгрузка пылеулавливающего оборудования осуществляется транспортными компаниями в регионы РФ и города стран Евразийского экономического союза ЕАЭС (Казахстан, Кыргызстан, Армения, Беларусь). Стоимость транспортных расходов рассчитывается дополнительно по запросу.
Для того, чтобы купить циклон ЦГ или уточнить его цену и наличие, отправьте запрос в отдел продаж Свердловского завода теплотехнического оборудования и металлоконструкций по электронной почте [email protected] или при помощи формы Он-лайн заказ на сайте. Задать другие интересующие Вас вопросы можно, позвонив по телефону отдела продаж, указанному в разделе Контакты.
simferopol.zavodtm.ru
Искрогаситель ЦГ – циклон от производителя
Циклон ЦГ (полное наименование циклон искрогаситель ЦГ) является устройством для промышленной очистки воздуха, которое применяется для предварительной очистки и улавливания искр перед рукавными фильтрами. Циклон ЦГ устанавливается в горизонтальном положении. Конструкция искрогасителя улавливает искры и предотвращает от прожигания рукавные фильтры.
Горизонтальный циклон искрогаситель ЦГ: основные технические характеристики
Производительность циклона ЦГ зависит от модели и составляет: от 1000 м3/ч до 2 000 000 м3/ч. Максимальная производительность искрогасителя может быть увеличена.
Эффективность применения: коэффициент улавливания искр составляет — до 99.99 % , коэффициент улавливания пыли — до 70%.
Уровень сопротивления: 1300 Па.
Циклон-искрогаситель ЦГ: Основные габаритные и присоединительные размеры
Типоразмер | Производительность, м3/час | Масса, кг | Длинна, мм | Размер входного фланца, мм | Размер выходного фланца, мм |
ЦГ-5 | 5000 | 165 | 1 800 | 442 | 550 |
ЦГ-10 | 10 000 | 163 | 1 890 | 390 | 390 |
ЦГ-15 | 15 000 | 265 | 2 550 | 520 | 480 |
ЦГ-20 | 20 000 | 611 | 2 983 | 615 | |
ЦГ-35 | 35 000 | 782 | 3 500 | 775 | 725 |
ЦГ-40 | 40 000 | 955 | 4 000 | 770 | 770 |
ЦГ-45 | 45 000 | 1 770 | 4 356 | 900 | 900 |
ЦГ-50
| 50 000 | 1 742 | 4 350 | 954 | 896 |
ЦГ-60 | 60 000 | 1 750 | 4 350 | 954 | 896 |
ЦГ-80 | 80 000 | 2 600 | 5 363 | 1 184 | 1 214 |
ЦГ-100 | 100 000 | 4 108 | 6 500 | 1 370 | 1 250 |
ЦГ-160 | 160 000 | 6 229 | 7 700 | 1 599 | 1 588 |
ЦГ-450 | 450 000 | 17 925 | 11 000 | 2 630 | 2 600 |
ЦГ-550 | 550 000 | 19 373 | 12 000 | 3 000 | 3 150 |
* Данные в таблице размеров представлены для справок. Дополнительную информацию о технических характеристиках уточняйте у менеджеров отдела продаж.
Горизонтальный циклон искрогаситель ЦГ может изготавливаться с бункером для сбора пыли и без него. Для своевременной очистки бункера и удаления пылевых скоплений рекомендуется использовать затвор «мигалка» или «двойная мигалка» (пылевыгружающее устройство).
Производство циклонов ЦГ
Производство искрогасителей циклонного типа осуществляется в соответствии с типовой конструкторской документацией, с соблюдением требований о качестве и безопасности продукции промышленного назначения. Циклоны произведенные нашим предприятием имеют Декларацию соответствия ТР ТС «О безопасности машин и оборудования».
Вы можете заказать расчет стоимости и купить циклон ЦГ искрогаситель нашего производства, для этого необходимо направить заявку в отдел продаж по контактным данным на странице Контакты или с помощью формы «Заказать циклон«.
Циклон ЦГ, а также другая продукция нашего предприятия доставляется в регионы РФ и страны Таможенного союза ЕАЭС транспортными компаниями. Стоимость транспортных расходов рассчитывается дополнительно.
ciklony.ru
Циклоны-искрогасители ЦГ – Москва | Свердловский завод теплотехнического оборудования СЗТОИМ
Циклоны-искрогасители ЦГ предохраняют рукава фильтров от прожигания искрами, содержащимися в газовом потоке. горизонтальные циклоны также можно использовать в качестве первой ступени очистки от крупной пыли и снижения пылевой нагрузки на рукавный фильтр.
Принцип работы циклонов ЦГ
Поток запыленного газа попадает во внутреннюю часть устройства, где подвергается воздействию радиальных и осевых завихрителей, закручивается и освобождается от искр и крупных частей, которые поступают в бункер. Дальнейшая выгрузка искр осуществляется через шлюзовой затвор или пылевыгружное устройство «двойная мигалка». Частицы, задерживаемые искрогасителем, транспортируются шнеком в бункер-накопитель фильтра или высыпаются из бункера циклона в пылесборный контейнер.
Установка горизонтального циклона ЦГ должна осуществляться перед рукавным фильтром. Бункер-пылесборник присоединяется к циклону-искрогасителю вертикально внизу, что упрощает пылевыгрузку.
Свердловский завод теплотехнического оборудования и металлоконструкций осуществляет изготовление циклонов ЦГ различной производительности от 1000 м3/ч до 2 000 000 м3/ч и более (максимальная производительность циклонов не ограничена).
- Эффективность улавливания пыли горизонтального циклона — искрогасителя — до 70%, эффективность улавливания искр – до 99,99%. Максимальное сопротивление – 1300 Па.
- Эффективность улавливания пыли горизонтального циклона — искрогасителя — до 70%, эффективность улавливания искр – до 99,99%. Максимальное сопротивление – 1300 Па.
Горизонтальные циклоны ЦГ с расходом газа до 350000 м3/час, поставляются в сборе, в тог время как циклоны-искрогасители, работающие с большими объемами поставляются в разобранном состоянии транспортными единицами: корпус (в виде сборочных единиц), бункер и т.д.
Циклоны искрогасители горизонтальные ЦГ, основные параметры
Обозначение | Произв-сть, м3/ч | L1, mm | L2, mm | L3, mm | L4, mm | L5, mm | d1, mm | d2, mm | d3, mm | Масса, т |
Циклон искрогаситель ЦГ5 | 5000 | 1330 | 400 | 50 | 320 | 390 | 310 | 400 | 300 | 0,3 |
Циклон искрогаситель ЦГ10 | 10000 | 1890 | 400 | 115 | 400 | 470 | 390 | 500 | 390 | 0,4 |
Циклон искрогаситель ЦГ15 | 15000 | 2330 | 490 | 140 | 500 | 580 | 480 | 610 | 480 | 0,5 |
Циклон искрогаситель ЦГ25 | 25000 | 2975 | 630 | 180 | 630 | 730 | 615 | 780 | 615 | 0,9 |
Циклон искрогаситель ЦГ35 | 35000 | 3500 | 735 | 215 | 740 | 860 | 725 | 915 | 725 | 1,6 |
Циклон искрогаситель ЦГ45 | 45000 | 4050 | 850 | 250 | 850 | 980 | 840 | 1060 | 840 | 2,1 |
Циклон искрогаситель ЦГ60 | 60000 | 4850 | 1050 | 300 | 1000 | 1150 | 980 | 1260 | 980 | 2,8 |
Циклон искрогаситель ЦГ85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |
Циклон искрогаситель ЦГ120 | 120000 | 6700 | 1450 | 400 | 1400 | 1600 | 1370 | 1740 | 1370 | 4,8 |
Циклон искрогаситель ЦГ160 | 160000 | 7700 | 1650 | 450 | 1600 | 1830 | 1570 | 1990 | 1570 | 6,5 |
Циклон искрогаситель ЦГ200 | 200000 | 8200 | 1790 | 500 | 1750 | 1990 | 1750 | 2225 | 1750 | 7,5 |
Циклон искрогаситель ЦГ250 | 250000 | 9000 | 1925 | 550 | 2000 | 2250 | 1960 | 2480 | 1960 | 10 |
Циклон искрогаситель ЦГ340 | 340000 | 10000 | 2145 | 650 | 2400 | 2680 | 2280 | 2890 | 2280 | 12 |
Циклон искрогаситель ЦГ450 | 450000 | 11000 | 2470 | 750 | 2800 | 3100 | 2630 | 3360 | 2260 | 15 |
Циклон искрогаситель ЦГ600 | 600000 | 12000 | 2550 | 850 | 2800 | 3100 | 2930 | 3790 | 2930 | 22 |
Циклон искрогаситель ЦГ800 | 800000 | 13000 | 2620 | 1000 | 3200 | 3500 | 3400 | 4400 | 3400 | 28 |
Циклон искрогаситель ЦГ1000 | 100000 | 14400 | 2900 | 1100 | 3200 | 3520 | 3800 | 4600 | 3800 | 31 |
Циклон искрогаситель ЦГ1200 | 1200000 | 12730 | 2610 | 900 | 3260 | 3500 | 4000 | 4800 | 4000 | 35 |
Все интересующие Вас вопросы Вы можете задать менеджерам отдела продаж, связавшись с ними любым удобным для Вас способом, указанным в разделе Контакты. Для запроса актуальной цены циклона ЦГ воспользуйтесь формой он-лайн заказа на сайте.
moskva.zavodtm.ru
