Обзор цанг для фрезерного станка ЧПУ

5 января 2018

Цанга – это сменный инструмент, имеющий форму усеченного конуса с поперечными срезами по бокам корпуса, благодаря которым получившиеся «лепестки» имеют свойство возвращаться в исходное положение.

Для зажима инструмента в шпинделе станка используется следующий алгоритм: цанга с зажимной гайкой монтируется в специальный цанговый патрон, который имеет конический хвостовик. Далее получившаяся конструкция инсталлируется в шпиндель для обеспечения передачи крутящего момента фрезе.

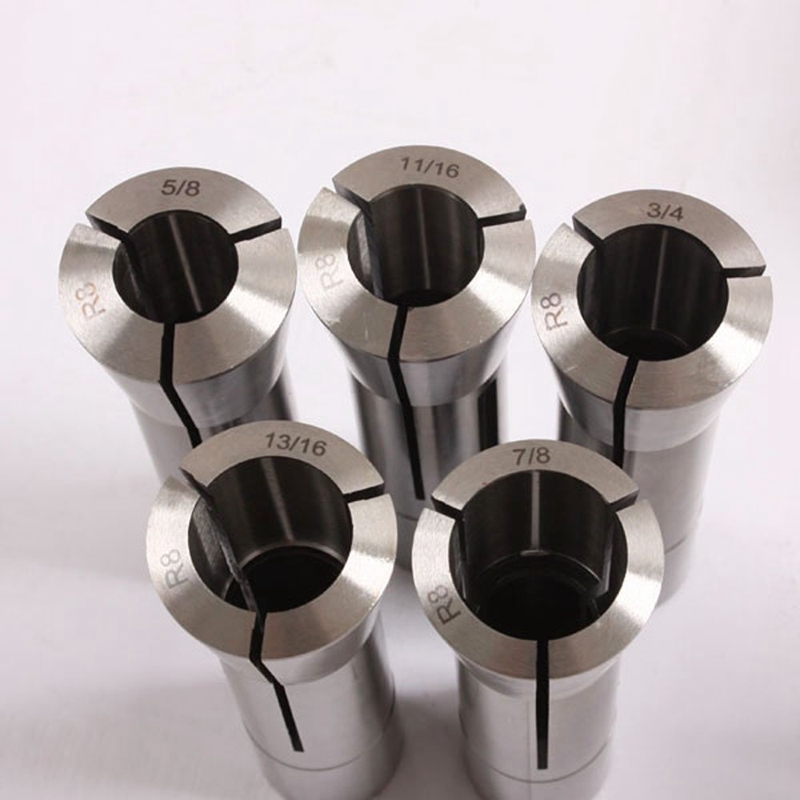

Цанги в ассортименете

При этом первостепенное значение имеет использование фрезерного инструмента с правильным размером хвостовика. Например, если необходимо зафиксировать хвостовик 14,5 мм, то ни в коем случае нельзя использовать цангу 14-13 мм. Верным будет диаметр 14-15 мм. Для получения нужного результата фрезерования принципиально устанавливать инструмент по всей длине.

В случае, когда необходимо использовать фрезу с диаметром хвостовика сравнимо меньшим, чем у имеющейся цанги, можно воспользоваться своеобразной переходной втулкой.

Плюс конструкции в эксплуатации различного инструмента в одной и той же цанге, но минус очевиден – это ухудшение точности и качества обработки материала в силу возможного увеличения вибраций при нарушении соосности конструкции. При этом убытки производства могут во много раз превышать затраты на приобретение набора цанг с актуальными типоразмерами.

Цанги массово используются в токарных, сверлильных и фрезерных станках. Главными особенностями при их применении является высокая скорость инсталляции или извлечения инструмента.

Ранее цанги, как правило, производили из стали. Но сегодня актуальны и твердосплавные приспособления, такие как цанги из титана или вольфрама. Данные сплавы обеспечивают наиболее высокий ресурс работы, по сравнению со стандартным материалом. Главное их достоинство – это качественная работа на высоких скоростях. Такие материалы максимально защищены от повреждений и деформаций при термическом нагреве инструмента в процессе фрезерования.

При процессе работы в составе системы СОЖ применяют специально сконструированные влагонепроницаемые цанги, обеспечивающие приток смазочно-охлаждающей жидкости напрямую сквозь режущий инструмент.

Установка цанги:

1. Закрепите цангу в проем гайки.

2. Нажмите по вектору направления стрелки до упора.

3. Присоедините хвостовик и вкрутите гайку в цанговый патрон.

Извлечение цанги:

Отвинтите гайку с цангового патрона и нажмите на цангу с двух сторон (по векторному направлению указателя).

Типы цанг общего применения:

  • Подающий вид используется, если при процессе обработки инструмент требует периодического изъятия из зажимного устройства. Состоит из стального элемента, на боковине которого имеется три сечения, формирующих «пружинящие» крепежные лепестки, а также из переходника. Во время установки инструмента в патрон его хвостовик задвигается между «лепестками» цанги, раздвигая их в стороны. За счет давления «лепестки» крепко прижимаются к хвостовику. Сжатие в последующем увеличивается во время обработки с помощью сил трения.
  • Цельная зажимная цанга — это механизм с «лепестками», с реверсией в исходное положение при воздействии. Для хвостовиков диаметром менее трех мм, применяются 3-х лепестковые цанги, от 3 до 80 мм — 4-х лепестковые, более 80 мм — 6-ти лепестковые. Сцепление, так же как и в подающей, увеличивается за счет сдавливания «лепестков» во время втягивания цанги внутрь патрона.
  • Разъемная зажимная цанга — используется при работе с приспособлениями малого диаметра. В данном случае кулачки раздвигаются с помощью пружин. Разъемные цанги могут укомплектовываться замещающими вкладышами; их тип и размеры зависят от характеристик инструмента.

На сегодняшний день наиболее распространены цанги типа ER. Это цанги с поперечным отверстием и двумя участками зажима. Отличаются большим размерным рядом, прочностью, надежностью крепления и предельным диапазоном зажима. Актуальны как для шпинделей с ручной сменой инструмента, так и для шпинделей с авто заменой. Подразделяются на стандартные и высокоточные. Отличие составляют предельные допуски на точность размера и на величину биения. Унифицированы стандартами DIN 6499 и ISO 15488.

Рекомендации по выбору нужного типоразмера:

Мощность шпинделя

Рекомендуемая цанга

1,5 кВт

ER-11

2,2 кВт

ER-20

3 кВт

ER-25

Следует отметить, что наружный диаметр цанги имеет пропорциональную зависимость от мощности шпинделя, в то время как внутренний выбирают в соответствии с диаметром хвостовика закрепляемой фрезы.

Таким образом, цанга должна не только прочно захватывать фрезу, но и надежно фиксировать весь механизм крепления в целом. Кроме того, тандем цанги и патрона, во избежание вибраций, не должен иметь в конструкции дополнительных элементов. Несоблюдение этого условия влечет за собой потерю точности обработки детали на больших скоростях резания. Для работы с фрезами, имеющими различный диаметр хвостовиков, рекомендуется выбирать соответствующий набор цанг нужного типоразмера. Чтобы не столкнуться с проблемой приобретения цанг низкого качества и некорректного размера, лучше остановить свой выбор на продукции проверенных производителей.

Цанги фрезерных станков с ЧПУ

Цанга представляет собой механическое приспособление для установки, точного базирования и прочного закрепления фрезы в цанговом патроне. В свою очередь, патрон крепиться на валу электродвигателя шпинделя и обеспечивает передачу крутящего момента фрезе. Таким образом, цанга должна удовлетворять в общем противоречивым требованиям: с одной стороны, прочно фиксировать фрезу, удерживая её от выпадения и проворота. С другой стороны, весь механизм крепления (цанга и цанговый патрон) должен обеспечивать простое и лёгкое крепление инструмента для возможности быстрой смены фрезы при переналадке станка.

Кроме того, вращающиеся цанга и патрон должны иметь как можно более простую конструкцию для обеспечения малого момента инерции и низкого осевого биения — с целью не допустить вибрации при вращении. Также крепёжный механизм должен быть прост и технологичен в изготовлении. Без соблюдения этих требований современный гравировально-фрезерный станок с ЧПУ не смог бы обеспечить высокую точность обработки на больших скоростях резания.

Исходя из вышеописанного, цанги выполняются максимально простыми по конструкции. Обычная цанга представляет собой разрезную пружинящую втулку с расходящимися на конус лепестками. Их количество, а также размер самой цанги зависит от диаметра хвостовика фрезы, зажимаемой в цангу и характеристик шпинделя станка.

Цанга устанавливается в патрон и поджимается гайкой. А поскольку лепестки цанги имеют конусную форму, при затягивании гайки они сходятся к центру и прочно фиксируют фрезу, обжимая «лепестками» её цилиндрический хвостовик. Для упрощения и ускорения процесса замены фрезы, зажимная гайка, как правило, имеет очень короткий ход. При чрезмерном затягивании гайки цангового патрона, а также в результате самоподжима при вращении шпинделя, фрезу при замене бывает сложно извлечь из цанги. Для устранения этого недостатка в цанговых патронах предусмотрен своеобразный механизм «выброса» (автораскрытия) — лепестки цанги автоматически разжимаются при полном откручивании зажимной гайки.

Типоразмеры

Самыми распространёнными цангами, предназначенными для крепления режущего инструмента различных размеров, являются цанги типа ER. Они подразделяются на стандартные и высокоточные. Отличие этих двух типов — в предельных допусках на точность размера и на величину биения.

Для функционирования в составе системы СОЖ предусмотренные специальные герметичные цанги, обеспечивающие подачу смазочно-охлаждающей жидкости непосредственно сквозь режущий инструмент.

В случае когда требуется закрепить фрезу с диаметром хвостовика меньшим чем имеющаяся цанга, можно воспользоваться специальной переходной втулкой. Таким образом повышается универсальность крепёжного механизма — возможность крепления различных фрез в одной и той же цанге. Однако необходимо помнить, что чем больше переходных элементов, тем сложнее обеспечить их соосность (особенно конической формы) и малое биение при высоких скоростях резания. Возникающие вибрации, вкупе с погрешностью базирования фрезы, существенно ухудшают точность обработки и качество готовых изделий. При этом экономический ущерб может в десятки раз превышать стоимость набора цанг нужного типоразмера.

Ассортимент

Мы предлагаем к реализации цанги различных размеров, в наборе или поштучно. Ниже представлены рекомендации по выбору нужного типоразмера.

Мощность шпинделя Система охлаждения Рекомендуемая цанга
1,5 кВт Водяная Воздушная ER-11
2,2 кВт Водяная Воздушная ER-20
3 кВт Водяная Воздушная ER-25

Следует учитывать, что наружный диаметр цанги зависит от мощности шпинделя станка, в то время как внутренний выбирается исходя из размера (диаметра) хвостовика устанавливаемой фрезы.

Для работы с несколькими фрезами рекомендуется иметь соответствующий набор цанг нужного диаметра. Кроме того, используя переходные втулки можно закреплять фрезу меньшего диаметра, чем размер самой цанги.


Свежее:

  • Как фрезеровать мебельные панели МДФ
  • Виды станков с ЧПУ. Рассматриваем основные
  • Из чего состоит фрезерный станок
  • Подключение фрезерного станка
  • Виды фрезерных станков с ЧПУ

Популярное:

  • Плюсы 4-х координатных фрезерных станков
  • DSP контроллер фрезерного станка с ЧПУ
  • Особенности обработки камня повышенной твёрдости
  • Гравировка листового двухлойного пластика на станке с ЧПУ
  • Оптимальные режимы и инструмент для качественной резки ПВХ
  • В гостях у нашего постоянного клиента компании «Пластфактория», которые занимаются изготовлением POS-материалов и сотрудничают с крупными косметическими брендами.

  • Видеоотчет с посещения производства наших клиентов – компания «АЛЬТАИР». О работе на производстве, изготавливаемых изделиях и станках от компании Wattsan.

Популярные категории товаров

Фрезерные станки WATTSAN Фрезерные станки по дереву Фрезерные станки для дома Настольные фрезерные станки Фрезерные станки для рекламы Фрезерный станок по камню Многоцелевые фрезерные станки

Индивидуальный запрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях оказания услуг

Оцените информацию на странице

Средняя оценка: 5
Голосов: 1

Цанги и принадлежности для фрезерных станков

Хотите использовать высококачественную цангу? Хотите использовать его и получить лучший результат? Если да, то пришло время приобрести лучшую цангу от производителя цанг по индивидуальному заказу . Продолжите это руководство, чтобы найти основное влияние производителя нестандартной цанги. В целом, цанга считается лучшим типом зажимного приспособления, которое состоит из наиболее эффективной втулки с прорезью. Он может образовывать воротник внутри или вокруг цилиндрического рабочего пространства.

Цанга в основном обеспечивает равномерное усилие зажима в заготовке, когда она затянута очень эффективно. Это может быть возможно вместе с подходящей конической втулкой в ​​наиболее улучшенном виде. Эти типы нестандартных цанг легко доступны у профессиональных производителей для зажима внутренних диаметров; приспосабливать нецилиндрические формы или наружные диаметры.

Влияние производителя нестандартных цанг

В целом, цена цанги намного ниже по сравнению с любыми стандартными традиционными патронами. При покупке цанги у профессионала Изготовление цанг по индивидуальному заказу вы можете получить первоклассные преимущества самым передовым способом.

Как правило, одна цанга может эффективно работать для определенного ограниченного диапазона диаметров. Цанга может рассматриваться как специально разработанная для определенных заготовок или различных наборов цанг, которые могут быть получены для охвата различного диапазона заготовок, состоящих из разных диаметров. Ассортимент одной цанги очень ограничен, и вы можете получить различные преимущества, приобретая ее у лучшего производителя.

Откровенно говоря, при использовании этой цанги заготовка может самоцентрироваться. Он может иметь потенциал для разгрузки или загрузки в короткие сроки. Также следует отметить, что заготовку можно обрабатывать с относительно высоким уровнем точности. Заготовку можно удерживать с равномерным и сильным зажимным усилием. Это дополнительное преимущество этого процесса. Используя различные высококачественные цанги, вы можете надежно и безопасно удерживаться в различных положениях.

Выберите лучшего производителя цанги по индивидуальному заказу:

Этот процесс возможен только при использовании данной цанги от производителя. Действительно профессиональный производитель знает, как спроектировать цангу в соответствии с потребностями клиента. Поэтому всегда лучше идти с таким процессом. Есть также много эффективных ударов, которые полезны для этого процесса изготовления цанги.

Производитель проверяет каждую цангу перед продажей другим компаниям. Процесс проектирования и производства будет изучен с момента поступления заказа до выполнения заказа самым передовым образом. Используя методы Теории ограничений, можно использовать реинжиниринговый процесс, который гарантированно будет длительным, воспроизводимым, а также будет доставлен к вам в течение короткого периода времени. Концепция короткого времени изготовления цанг была наиболее эффективно распространена на различные виды определенных устройств для удержания заготовки.

Цанги | Инструменты Redline

Что такое цанга?

Цанга похожа на патрон в том смысле, что она прикладывает зажимное усилие к инструменту, удерживая его на месте. Отличие заключается в том, что усилие зажима прикладывается равномерно, образуя кольцо вокруг хвостовика инструмента. Цанга имеет прорези в корпусе, образующие изгибы. Когда цанга затягивается, коническая пружинная конструкция сжимает гибкую втулку, захватывая вал инструмента. Равномерное сжатие обеспечивает равномерное распределение силы зажима, в результате чего получается воспроизводимый самоцентрирующийся инструмент с меньшим биением. Цанги также имеют меньшую инерцию, что обеспечивает более высокую скорость и более точное фрезерование. Они обеспечивают точное центрирование и устраняют необходимость в держателе с боковым замком, который толкает инструмент в сторону от отверстия, что приводит к дисбалансу.

Какие бывают цанги?

Существует два типа цанг: крепление и крепление инструмента. RedLine Tools предлагает широкий выбор зажимных цанг и принадлежностей, таких как Rego-Fix ER, Kennametal TG, цанговые цанговые патроны Bilz, гидравлические втулки Schunk и втулки для охлаждающей жидкости.

Цанги ER

Цанги ER являются наиболее популярными и широко используемыми цангами. Цанга ER, разработанная компанией Rego-Fix в 1973 году, получила свое название от уже зарекомендовавшей себя цанги E с первой буквой их торговой марки Rego-Fix. Эти цанги производятся в сериях от ER-8 до ER-50, где каждый номер относится к отверстию в миллиметрах. Эти цанги используются только с инструментами с цилиндрическим валом, такими как концевые фрезы, сверла, резьбовые фрезы, метчики и т. д.

Цанги ER имеют ряд очевидных преимуществ по сравнению с традиционными держателями установочных винтов.

  • Биение намного ниже, что увеличивает срок службы инструмента
  • Повышенная жесткость обеспечивает лучшее качество поверхности
  • Улучшенные возможности черновой обработки благодаря повышенной жесткости
  • Самоцентрирующееся отверстие
  • Улучшенный баланс для высокоскоростного фрезерования
  • Более надежно удерживает инструмент
  • 900

    СОВЕТЫ: ​​

    1. Цанги и гайки цангового патрона являются расходными материалами, замена которых намного дешевле, чем державки. Обратите внимание на истирание и задиры на цанге, которые указывают на то, что она вращалась внутри цангового патрона. Точно так же проверьте внутреннее отверстие на наличие такого же износа, указывающего на то, что инструмент вращается внутри цанги. Если вы видите такие следы, заусенцы на цанге или какие-либо выбоины, вероятно, пора заменить цангу.
    2. Держите цангу в чистоте. Мусор и грязь, застрявшие в отверстии цанги, могут привести к дополнительному биению и помешать надежному захвату инструмента цангой. Перед сборкой очистите все поверхности цанги и инструментов обезжиривающим средством или WD40. Обязательно тщательно просушите. Чистые и сухие инструменты могут удвоить удерживающую силу цанги.
    3. Убедитесь, что инструмент достаточно глубоко вставлен в цангу. Если их нет, у вас будет повышенное биение. Как правило, вы захотите использовать не менее двух третей длины цанги.

    Recommended torque values:

    Collet Size Nut Type Collet Capacity Torque
    ER11 Hex . 0390 – .0980 6 футов фунтов
    ER11
    HEX
    .0077 .0390 6 ft lbs
    ER16 Hex .0590 – .1380 15 ft lbs
    ER16 Hex .1570 – .1770 30 ft lbs
    ER16 Hex .1970 – .3940 46 ft lbs
    ER20 Hex .0390 12 ft lbs
    ER20 Hex .0590 – . 2560 25 ft lbs
    ER20 Hex . 2760 – .5120 60 ft lbs
    ER25 Hex .0590 – .1380 18 ft lbs
    ER25 Hex .1570 – .1770 40 ft lbs
    ER25 Hex .1960 – .2950 60 ft lbs
    ER25 Hex .3150 – .6690 80 ft lbs
    ER32 Hex .0780 – .0980 18 ft lbs
    ER32 Hex .1880 – .2910 100 ft lbs
    ER32 Hex . 3150 – .7870 100 ft lbs
    ER40 Hex .1180 – 1.0230 130 ft lbs
    ER50
    Hex .2360 – 1.4170 180 ft lbs

    Цанги TG

    Цанги TG или Tremendous Grip были разработаны Эриксон Тул Компани. Они имеют конусность 4 градуса, что намного меньше, чем Цанги ER с конусностью 8 градусов. По этой причине сила захвата TG цанги больше, чем цанги ER. Цанги TG также имеют гораздо большую длину захвата, что обеспечивает большую поверхность захвата. На с другой стороны, они более ограничены в диапазоне разборность хвостовика. Это означает, что вам, возможно, придется купить больше цанг, чем вы бы цанги ER, чтобы работать с вашим диапазоном инструментов.

    Поскольку цанги TG сильно захватывают твердосплавный инструмент более тугие, чем цанги ER, они идеально подходят для концевого фрезерования, сверления, нарезания резьбы, перечитывать и скучать. Инструменты RedLine предлагает два разных размера; ТГ100 и ТГ150.

    • Оригинальный стандарт ERICKSON
    • Угол включения 8°
    • Стандартная точность конструкции по DIN6499
    • Зажимы на заднем конусе для максимальной скорости подачи и точности

    Рекомендуемые значения крутящего момента:

    0073 Collet Size Nut Type Collet Capacity Torque TG100 Hex .0781 – 1.0000 75 ft lbs TG150 Hex .5000 – 1.5000 100 ft lbs

    Цанги для метчиков

    Быстросменные цанги для метчиков предназначены для синхронных систем нарезания резьбы с использованием жесткого держателя метчиков или держателей метчиков для натяжения и сжатия, которые позволяют менять и закреплять метчики за считанные секунды. Кран устанавливается на квадрат и надежно удерживается запорным механизмом. Отверстие цанги измеряется по диаметру инструмента с квадратным хвостовиком для точности. Использование цанг для метчиков Bilz Quick-Change значительно сокращает время замены метчиков. На автоматических линиях и машинах для специального нанесения экономия средств может быть значительной.

    Цанги для метчиков Bilz бывают трех размеров №1, №2 и №3.

    • Конструкция Quick-Release — сокращение времени простоя станка
    • Быстрая смена адаптера — сокращение времени простоя
    • Увеличение срока службы инструмента
    • Низкое трение — меньший износ, меньшее техническое обслуживание
    • Отсутствие проскальзывания или перекручивания врезной адаптер

    Гидравлические втулки

    Промежуточные втулки или гидравлические втулки используют гидравлическое давление, создаваемое гидравлическим патроном, для складывания втулки вокруг хвостовика инструмента. Они увеличивают доступные диаметры хвостовика инструмента с 3 мм до 25 мм для одного гидравлического держателя инструмента. Они, как правило, контролируют биение лучше, чем цанговые патроны, и обладают демпфирующими характеристиками для увеличения срока службы инструмента и качества обработки детали. Настоящим преимуществом является их тонкая конструкция, которая обеспечивает больший зазор вокруг деталей и приспособлений, чем цанговые патроны или механические фрезерные патроны.

    Втулки гидравлического патрона доступны в двух вариантах; охлаждающая жидкость загерметизирована и охлаждающая жидкость промывается. Герметичная охлаждающая жидкость направляет охлаждающую жидкость через инструмент, а промывка охлаждающей жидкостью обеспечивает периферийные каналы охлаждающей жидкости через втулку.

    Уплотнения для подачи СОЖ

    Уплотнения для подачи СОЖ предотвращают утечку СОЖ и давление на инструменты и держатели с внутренними каналами СОЖ, такие как сверла, концевые фрезы, метчики, развертки и цанговые патроны. Подавая максимальное давление охлаждающей жидкости непосредственно на режущий наконечник, можно легко достичь более высоких скоростей и подач, а также увеличить срок службы инструмента. Для установки не требуются специальные ключи или оборудование. Установка выполняется быстро и легко, что позволяет сократить время простоя. После установки уплотнения вы заметите постоянное создаваемое давление. Ваши инструменты будут работать с максимальной производительностью без отрицательного влияния на точность или зажимную способность.

    • Использует существующий узел наконечника
    • Защищает цангу от грязи и стружки. Особенно полезно для предотвращения образования железной стружки и пыли при фрезеровании чугуна
    • Инструменты не должны полностью проходить через цангу для уплотнения
    • Используется со сверлами, концевыми фрезами, метчиками и развертками
    • Имеются размеры, подходящие для большинства цанговых систем

    Обслуживание цанг

    Обслуживание цанг необходимо для увеличения срока службы инструмента и производительности резания для всех фрезерных центров с ЧПУ. В этом видео показаны методы очистки цанг, затяжки цанг, правило МДП (концентричность) и примеры поврежденных цанг.
