Диод Д104 — DataSheet

Перейти к содержимому

Корпус диода Д104

Описание

Диоды кремниевые, микросплавные, универсальные. Предназначались для применения в системах АРУ, дискриминаторах, видеоусилителях и импульсных устройствах. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода не более 0,53 г.

Изгиб выводов допускается не ближе 2 мм от корпуса диода. Пайка выводов допускается не ближе 5 мм от корпуса диода. При пайке выводов необходим теплоотвод между местом пайки и корпусом диода, обеспечивающий температуру корпуса не выше +150 °С.



Параметры диода Д104
ПараметрОбозначениеМаркировкаЗначениеЕд. изм.
АналогиД1041N75
Д104А1N75
Максимальное постоянное обратное напряжение.Uo6p max, Uo6p и maxД104100В
Д104А100
Максимальный постоянный прямой ток.Iпp max, Iпp ср max, I*пp и maxД10430мА
Д104А30
Максимальная рабочая частота диодаfд maxД104150
кГц
Д104А150
Постоянное прямое напряжениеUпр не более (при Iпр, мА)Д1042 (2)В
Д104А1 (1)
Постоянный обратный токIобр не более (при Uобр, В)Д1045 (100)мкА
Д104А5 (100)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значенияtвос, обрД104
0. 5мкс
Д104А0.5
Общая емкостьСд (при Uобр, В)Д1040.7 (1)пФ
Д104А0.7 (0.3)

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.



Зависимость прямого тока от напряжени

Зависимость обратного тока от напряжения

Зависимость выпрямленного тока от частоты

Зависимость допустимого прямого тока от температуры

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диод д104 характеристики

Регистрация Вход. Ответы Mail. Вопросы – лидеры Портал между измерениями нельзя открыть. Туннель портал пространства-времени при своем возникновении имеет бесконечную 1 ставка.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Диод силовой Д104-20-2
  • Как проверить диод?
  • Диоды типа: Д104, Д104А, Д105, Д105А, Д106, Д106А
  • Диод Д104 троп.
  • иоды Д104, Д204, Д304
  • Д104-35Х диод
  • Диодный мост генератора автомобиля, устройство, принцип действия
  • Диоды старых типов
  • Диоды типов Д104-10, Д104-10Х, Д104-20, Д104-20Х, Д204-10, Д204-10Х, Д204-20, Д204-20Х
  • Генераторы Г250-Е1 и Г250-П2 на УАЗ-469 и УАЗ-3151, характеристики, устройство и принцип действия.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Полупроводниковый диод

Диод силовой Д104-20-2


Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости. У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод — анод. Он является положительным. Напомню, что у полупроводниковых приборов p-n переходов может быть несколько.

Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода. Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? В таком случае диод открывается и через его p-n переход начинает течь ток. Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла.

В этом и заключается основное свойство диода — односторонняя проводимость. У подавляющего большинства современных цифровых мультиметров тестеров в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов.

Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра. Небольшое примечание!

Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток.

Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть “дверь” для электронов. Это напряжение лежит в пределах — милливольт mV. Его то и показывает дисплей прибора.

Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает. В документации даташитах на импортные диоды пороговое напряжение именуется как Forward Voltage Drop сокращённо V f , что дословно переводится как ” падение напряжения в прямом включении “.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток прямой ток на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания — ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь. Чтобы было более наглядно, проведём проверку выпрямительного диода 1N Это диод Шоттки. В этом мы скоро убедимся. Также для удобства применена беспаечная макетная плата. Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками.

Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки. Держать щупы и выводы элемента можно только одной рукой!

В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле! Итак, проверим диод в прямом включении.

При этом плюсовой щуп красный мультиметра подключаем к аноду диода. Минусовой щуп чёрный подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края.

Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N Так как это диод Шоттки, то его значение невелико — всего милливольт mV. Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток.

Это так называемый обратный ток I обр. Но он настолько мал, что его обычно не учитывают. Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду. На дисплее покажется ” 1 ” в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико.

Таким образом, мы проверили диод 1N и он оказался полностью исправным. Многие задаются вопросом: “Можно ли проверить диод не выпаивая его из платы? Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом. Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы.

В результате тестирования показания мультиметра будут неверными! В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

У диода есть две основные неисправности. Это пробой перехода и его обрыв. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода.

Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора — ” 1 “. При таком дефекте диод представляет собой изолятор. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены.

Следите за исправностью измерительных щупов, провода у них ох какие “жиденькие” и при частом использовании легко рвутся. А теперь пару слов о том, как по значению порогового напряжения падению напряжения на переходе – Forward Voltage Drop V f можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Как видим, наименьшее падение напряжения на переходе V f у диодов Шоттки 1N и 1N Это отличительная черта всех диодов на основе перехода металл-полупроводник барьера Шоттки. При прямом протекании тока через их переход барьер Шоттки , на нём падает очень малое напряжение. Сказать проще — диод практически не оказывает никакого сопротивления протекающему току и не расходует драгоценные ватты.

Противоположенная ситуация у кремниевых диодов. Прямое падение напряжения у них, как правило, не меньше 0,5 вольт, а то и больше. Кремниевые диоды и диоды с барьером Шоттки очень активно используются для выпрямления переменного тока. Например, в составе диодного моста. Германиевые диоды имеют прямое падение напряжения равное — милливольт. Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен.

Определить это можно по величине V f. Возможно, после прочтения данной методики у вас появится вопрос: “А как же проверить диодный мост? Об этом я уже рассказывал здесь. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает. Что делать? Как проверить диод?


Как проверить диод?

Здравствуйте, гость Вход Регистрация. Правила Форума “Электрик”. Файловый архив форумов. Искать только в этом форуме? Дополнительные параметры.

BR42 КДЛ CB ДА,Д BAX64 2ДБ,КДА 4шт. BR44 ДБ CD11F Д2Д. BAX65 2ДБ,КДА 4шт. BR81D КДА CER68 ДЖ.

Диоды типа: Д104, Д104А, Д105, Д105А, Д106, Д106А

Диоды предназначены для преобразования переменного тока частотой от 50 до Гц в постоянный в генераторах переменного тока подвижного транспорта. Климатическое исполнение О и категория размещения 2. Вероятность безотказной работы – не менее 0, за время наработки ч. Габаритные и присоединительные размеры диодов типов Д, ДХ, Д, ДХ: а – 1-е исполнение; б – 2-е исполнение; т – контрольная точка измерения температуры корпуса. Диоды выпускаются двух модификаций: с жестким выводом рис. В свою очередь, диоды с жестким выводом выпускаются двух исполнений – в металлостеклянном корпусе рис. Все варианты диодов герметичны. Правильная запрессовка диодов является непременным условием их надежной работы. Нагрузка на вывод, трубку вывода и металлостеклянный изолятор при запрессовке не допускается.

Диод Д104 троп.

В корзину. Главная Каталог Контакты. Поиск по каталогу. Всего: Показаны с по

Диоды автотракторные применяются в цепях постоянного и переменного тока частотой до Гц различных установок.

иоды Д104, Д204, Д304

Справочник количества содержания ценных металлов в диоде Д согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах Золото, серебро, платина, палладий и другие на единицу изделия. Золото: 0, грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм.

Д104-35Х диод

Внешнее оформление этих диодов аналогично оформлению германиевых диодов группы Д2. р = 2 мА для Д, Д, Д 2 В. 4р = 1 мА для ДА.

Диодный мост генератора автомобиля, устройство, принцип действия

Питание потребителей электрической энергии в легковых автомобилях УАЗ осуществляется от генераторов ГЕ1 и ГП2 с регулятором напряжения и аккумуляторной батареи. Кроме того, на автомобилях семейства УАЗ и автомобилях вагонной компоновки семейства УАЗ, вместо генератора ГП2 мог быть установлен генератор Генераторы ГЕ1 и ГП2 представляют собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ Генераторы ГЕ1 и ГП2 отличаются друг от друга размерами приводных шкивов.

Диоды старых типов

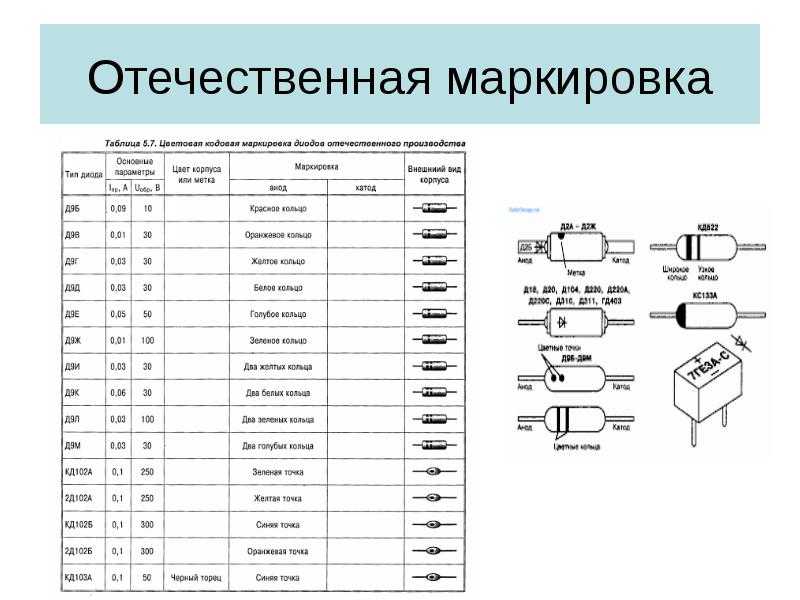

ВИДЕО ПО ТЕМЕ: Маркировка отечественных диодов

Справочник количества содержания ценных металлов в диоде Д троп. Указано точное значение драгоценных металлов в граммах Золото, серебро, платина, палладий и другие на единицу изделия. Золото: 4,90E грамм. Серебро: 0 грамм. Платина: 0 грамм.

Электроузел – ресурс, связанный с электричеством.

Диоды типов Д104-10, Д104-10Х, Д104-20, Д104-20Х, Д204-10, Д204-10Х, Д204-20, Д204-20Х

Диоды 2ДА для преобразования переменного напряжения есть в наличии. Диоды готовы к отгрузке. Изготовление под заказ: любое количество. Наша цена будет наилучшей. Продление гарантии до 5 лет. Россия, Украина, Казахстан, весь мир.

Генераторы Г250-Е1 и Г250-П2 на УАЗ-469 и УАЗ-3151, характеристики, устройство и принцип действия.

При этом требуется снижать среднее значение прямого тока до такой величины, при которой суммарные потери энергии в кремниевой структуре не превышают допустимого значения. В выпрямителе VS1 используются силовые роторные диоды типа ВКС прямой ток А, обратное напряжение В , обладающие механической прочностью и стойкостью к вибрациям и ускорениям. Однако конструкция электронного блока в этом случае должна быть несколько изменена. В реальных схемах характеристика диода типа р-п-р-п получается благодаря изменению коэффициента усиления с током нагрузки.
