Кондуктор для сверления отверстий: особенности, виды, применение

Кондуктор для сверления отверстий — это планка небольшого размера, имеющая шаблоны отверстий, расположенные под определенными углами и имеющие разные диаметры для сверления. По сути, этот инструмент призван решать задачу: расположить сверло под правильным углом к полотну обрабатываемого материала. Ведь исправить такую ошибку порой бывает просто невозможно.

Кондуктор для сверления отверстий

Конструкционные особенности и виды кондукторов

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

  • когда ось сверления находится под прямым углом к поверхности материала;
  • когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

  • накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
  • поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
  • универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;
    опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
  • скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
  • закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

  • производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
  • строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
  • машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они  все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
  • серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
  • домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Кондуктор для перпендикулярного сверления отверстий

Кондуктор для перпендикулярного сверления отверстий применяется чаще всего в мебельной индустрии, где нужно сверлить плиты, доски, бруски, ДСП и прочие детали из разных материалов. И где от точности расположения отверстия будет зависеть облик будущей мебели. Для этих целей подходят конудкторы любых видов.

Кондуктор для цилиндрических заготовок или труб

Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.

Кондуктор для цилиндрических заготовок или труб

Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.

Мебельный кондуктор для сверления отверстий

Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.

Кондуктор для отверстий под углом

Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.

В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

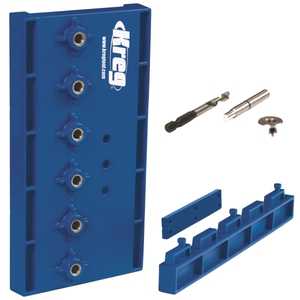

Кондуктор отверстий под шканты

Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.

Кондуктор отверстий под шканты

Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..

Схема для сборки кондуктора
Схема устройства кондуктора для сверления отверстий

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Кондуктор для сверления отверстий

Достаточно часто возникает необходимость просверлить отверстие под определённым углом, на точно заданную глубину или с нормируемым отступом от края.

В условиях оборудованной мастерской это сделать несложно, а вот на выездных работах приходится использовать различные приспособления.

Устройство и сфера применения

Вариантов приспособлений для сверления существует очень много, но все их объединяет наличие трёх конструктивных элементов. Первый — направляющая втулка, которая изготовлена из стали с повышенной твёрдостью, имеет шлифованную внутреннюю поверхность и отличается прецизионными допусками по диаметру. Даже при длине втулки в 10 мм обеспечивается отклонение от заданного направления не более 0,5°, особенно если втулка отстоит от поверхности обрабатываемой детали на некотором расстоянии.

Второй конструктивный элемент — устройство фиксации кондуктора на заготовке или обрабатываемой поверхности. Как правило, в роли такого элемента выступает одна или несколько винтовых струбцин, что позволяет надёжно обездвижить кондуктор относительно заготовки. Если речь о приспособлении для сверления стен, в роли элемента фиксации может выступать рукоять, вакуумная присоска или перфорация для установки на временный точечный крепёж. В любом случае необходимость обездвиживания кондуктора явно диктуется не только требованиями к высокой точности, но также необходимостью обеспечить чистоту обработки и исключить повреждение прилегающих к отверстию поверхностей, в особенности скользких.

Третий конструктивный элемент — система позиционирования кондуктора по разметке или базовым поверхностям. Область сверления при использовании кондуктора, как правило, не видна, поэтому на корпусе кондуктора могут иметься дополнительные отверстия с метками, центры которых точно совмещены с осью направляющей сверла. Также могут использоваться боковые упоры для деталей, имеющих базовые плоскости — такой принцип позиционирования реализован в кондукторах для сверления торцов.

Для сборки корпусной мебели

Наиболее известный кондуктор, который массово используется при изготовлении присадок корпусной мебели — KWB Dubelprofi. Это достаточно универсальное приспособление, которое имеет регулируемый упор для сверления точно в центр торца и с определённым отступом от края, что делает кондуктор отличным подспорьем при изготовлении отверстий под конфирмат по раздельной схеме с высокой точностью юстировки. Также имеется револьверная шайба с направляющими разных диаметров, благодаря чему изделие может быстро перенастраиваться также для выполнения соединений на шкантах или корпусных стяжках. Особенно приятно наличие направляющего выступа для наглядного совмещения торцевых и ответных отверстий.

Для монтажа корпусной мебели существует большое число более простых кондукторов. Наибольшую сложность представляет сверление торцов деталей: необходимо выдержать не только центровку, но и параллельность основным плоскостям, иначе при затяжке крепежа возникнет вздутие. Для решения этой задачи могут использоваться такие кондукторы как LUXTools, Wolcraft, NAREX а также СМТ656 и множество других безымянных, но менее эффективных в работе линейных кондукторов, у которых направляющие расположены с фиксированными отступами, что также сильно упрощает выполнение схем присадки. Особенно продвинутой в этом отношении считается серия кондукторов и шаблонов «Черон», с использованием которых сборка мебели на конфирматах ускоряется в разы. Для установки петель отлично подходят кондукторы СМТ333 и СМТ334, но такая технология сверления подразумевает необходимость установки 8мм резьбовых втулок.

Для столярных работ

Наиболее разнообразен перечень кондукторов для подготовки столярных соединений. В этих целях успешно используются как одиночные изделия, так и целые серии приспособлений, использование которых существенно расширяет спектр выполняемых операций.

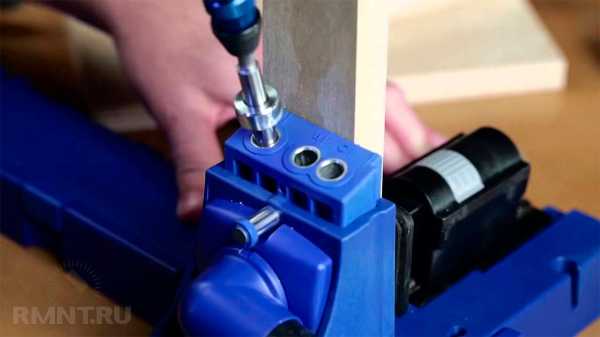

Один из наиболее распространённых видов кондукторов позволяет быстро и точно выполнить сверловку для выполнения потайных соединений на косых шурупах. Из примеров можно привести Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Эти приспособления сильно отличаются по конструкции, некоторые могут не иметь штатных средств фиксации и требуют применения быстрозажимных струбцин. Тем не менее техническое исполнение всех кондукторов находится на высоком уровне.

В целом продукция таких брендов как Kreg, Wolcraft и CMT это полноценные системы для выполнения столярных соединений на шкантах и стяжках minifix/rafix, а также разметки и сверления совмещённых отверстий, в том числе и глухих. В линейках можно встретить направляющие приспособления для выполнения ящичных соединений на пазах типа «ласточкин хвост» и кондукторы, заменяющие ламельные фрезеры.

Системы Assistant и KWB Linemaster это практически самостоятельное оборудование рабочего места столяра, сильно упрощающее разметку и изготовление присадочных отверстий с высокой точностью. Кроме того, у Kreg имеется уникальные в своём роде шаблоны для быстрого крепления выдвижных ящичных направляющих и газовых стоек, а также кондуктор для ручного сверления под установку дверных петель.

Общего назначения

Область применения кондукторов для сверления не ограничивается столярным делом и сборкой мебели. Так, уже упомянутый KWB Dubelprofi и аналогичные ему приспособления идеально подходят для сверления отверстий на плоских поверхностях, например для крепежа в стенах. Кондукторы, имеющие V-образный паз на подошве — это практически единственный инструмент, позволяющий быстро и точно засверлиться в круглую трубу или в прямоугольное ребро детали.

Необходимость сверления строго перпендикулярных отверстий в бетонных и кирпичных стенах часто возникает при изготовлении проёмов или необходимости обойти скрытые технологические каналы или арматуру. В простейшем случае для этих целей можно применить сверлильные стойки Wolcraft Tecmobil или KWB 7778, эти приспособления рассчитаны также и на настольное использование. В случае изготовления отверстий значительного диаметра хорошо помогают приспособления типа Mechanic Distar, рассчитанные в том числе и для сверления победитовыми коронками, в этой же серии имеются удобные кожухи-пылеуловители.

Наиболее серьёзные и узкоспециализированные кондукторы называются стойками для алмазного бурения. В этом сегменте можно встретить как бюджетные варианты, такие как Титан НС 1000, так и дорогостоящие приспособления от Bosch и AGP. Отличительная особенность таких кондукторов — наличие разрезной муфты для крепления шпиндельной шейки дрели или перфоратора, либо специализированной бурильной машины. Также кондукторы имеют устройство механической подачи, что при использовании алмазных коронок является обязательным требованием.

Самостоятельное изготовление кондукторов

В качестве заключения следует отметить, что большинству мастеров не обязательно тратиться на достаточно дорогие приспособления для сверления. Для разовых технических операций не требуется, чтобы кондуктор был рассчитан на сверление сотен отверстий, поэтому в ряде случаев достаточно обычного деревянного бруска, в котором на сверлильном станке проделан ряд отверстий нужного диаметра, а также сверл с удлинённым хвостовиком.

Для более технологичных решений можно использовать систему из бесшовной трубы, перпендикулярно закрепленной на металлической пластине, и расположенного внутри нее подшипника подходящего размера. Такая конструкция может быть с минимальными усилиями дополнена упорами, винтовыми прижимами и центрирующими отверстиями.

rmnt.mirtesen.ru

Делаем своими руками кондуктор для сверления отверстий |

При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

Описание и особенности приспособления

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.

Преимущества изделия:

  • точность сверления;
  • простота и быстрота создания отверстий.

Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.

Основные разновидности оборудования

Все кондукторы, используемые в различных отраслях, делятся на несколько групп.

  • Накладная разновидность получила такое название из-за особенностей применения. Так, кондуктор аккуратно накладывают на определенную заготовку. Его фиксируют или оставляют без зажима. Благодаря подобному оборудованию удастся выполнить отверстия в ДСП.
  • Поворотные модели предназначены для сверления цилиндрических поверхностей. Соответственно, оси поворота могут быть не только горизонтальными и вертикальными, но также и наклонными. В данном случае на корпусе предусмотрены направляющие втулки.
  • Опрокидываемая разновидность незаменима при необходимости создания отверстий сразу в нескольких плоскостях.
  • Скользящее приспособление приводят в рабочее положение перед выполнением всех отдельных отверстий. Соответственно, такой кондуктор не удастся закрепить на поверхности, из-за чего его использование окажется не очень удобным.

Способы и сферы применения кондуктора

Существует много способов использования подобного оборудования. Естественно, основной сферой считается строительная отрасль.

Мебельная промышленность

При сборке мебели может оказаться, что некоторых отверстий не хватает. Именно по этой причине придется сверлить различные детали своими руками. Чтобы выполнение работы не вызвало сложностей, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Применение подобного оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует

большой выбор фурнитуры и крепежных изделий, в процессе сборки мебели по-прежнему часто используются шканты. Их необходимо устанавливать очень точно, иначе детали будут смещены. Чтобы избежать такого неприятного последствия, следует воспользоваться кондуктором.

Сверление труб

При необходимости подготовки отверстий в трубах и различных заготовках цилиндрической формы использование сверла окажется не лучшей идеей, поскольку оно нередко соскальзывает, а значит, отверстия не будут иметь нужной формы. Чтобы облегчить выполнение работы, следует воспользоваться универсальным кондуктором.

Стоит отметить, что существует специальное оборудование, которое позволяет выполнять перпендикулярные отверстия, а это очень важно при обработке скругленных элементов и кромок заготовок.

Покупной или самодельный кондуктор?

Как уже упоминалось ранее, подобное изделие незаменимо в процессе сборки мебели. Некоторые люди создают эти приспособления своими руками, а другие предпочитают покупать.

Кондукторы продаются практически в любом строительном магазине, однако готовая продукция может не подойти для конкретных целей. Также важно помнить, что стоимость устройства зависит от назначения, размеров и фирмы-производителя. Самые простые варианты стоят недорого, чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций.

Многие потребители предпочитают делать кондуктор своими руками. Для этой цели потребуется металлический лист или деревянная доска. Здесь подготавливают отверстия, которые выступят в роли направляющих. В целом с такой работой справится каждый.

Создание кондуктора своими руками

Как уже упоминалось, сделать подобное изделие для сверления можно самостоятельно. Для этого нужно подготовить сварочный аппарат, болгарку, дрель и несколько слесарных инструментов. Также потребуется арматура размерами 10х10 мм.

  • Заготовку зачищают наждачной бумагой и выполняют разметку. Согласно принятым стандартам расстояние между центрами должно составлять около 32 мм.
  • Далее высверливаются шаблонные отверстия.
  • Следующий этап – создание упора. Это может быть металлическая пластина толщиной в 1 мм. Ее аккуратно сгибают и подготавливают место для резьбы.
  • Затем обе детали аккуратно соединяют.

Чтобы процесс сверления отверстий не вызвал никаких сложностей, стоит использовать кондуктор. Подобное оборудование действительно незаменимо в процессе сборки мебели. Его можно приобрести, но лучше сделать своими руками, ведь самодельное устройство точно подойдет под конкретные нужды.

Источник

stroymaster-base.ru

Кондуктор для сверления: применение

Кондуктор для сверления отверстий – приспособление, используемое в машиностроении для упрощения процесса обработки детали. По сути, представляет собой шаблон, который служит для направления режущего инструмента, либо позиционирования заготовки. Может применяться на различном оборудовании, например таком, как сверлильный станок или установка алмазного сверления.

В машиностроительном производстве кондукторы представляют собой довольно точные приспособления (до 0, 05 мм (в зависимости от требований к изготавливаемой детали)). Они бывают двух основных видов: накладные (в виде плит) и коробчатые, которые представляют собой объемные конструкции. Встречаются также кондукторы для сверления смешанного типа. Применяют эти приспособления для снижения трудоемкости: из технологического процесса обработки детали убирается разметочная операция, кроме того, становится возможным сверлить одновременно несколько отверстий.

Кондуктор для сверления применяется только в серийном и массовом производстве. Это объясняется тем, что для небольшой партии деталей нецелесообразно изготавливать отдельное приспособление, которое, к тому же, придется отдельно устанавливать и настраивать.

Кондуктор для сверления, как правило, применяется для обработки нескольких отверстий, лежащих в одной плоскости. Лучше всего, если детали будут унифицированы по типоразмерам, это позволит использовать приспособление для широкой номенклатуры изделий.

Кондуктор для сверления применяется также в легкой промышленности и строительстве. Такие приспособления бывают только накладного типа, изготавливаются из листовой стали или более легких материалов, например, дерева или оргстекла. Эти изделия не рассчитаны на большую точность, погрешность позиционирования составляет всего ±0,5 мм. Но этого более, чем достаточно, чтобы выполнить отверстия под фурнитуру в мебели или просверлить ряд отверстий в стене дома. В качестве оборудования используют обычную дрель или сверлильный станок настольного типа.

Можно самостоятельно изготовить кондуктор для бытовых нужд. Он понадобиться при ремонте, когда нужно сделать много однотипных отверстий и нет желания тратить время на предварительную разметку. Для его изготовление можно использовать любые подручные материалы: на листе металла или деревянной доске наметить и просверлить все нужные отверстия, которые будут служить направляющими. При необходимости дополнительно делается отвес, чтобы стружка или бетонная крошка не падала на пол. Можно изготовить кондуктор без пыли, когда шаблон накрывается специально подогнанной половинкой пластиковой бутылки.

Основные преимущества данных приспособлений – это высокая точность позиционирования отверстий без предварительной разметки, высокая производительность труда и уменьшение отклонения перпендикулярности (за счет направляющих втулок). Однако использование кондуктора для сверления не всегда экономически оправдано, особенно, при небольших партиях деталей в производстве.
