Приспособление для колки дров своими руками: механические, гидравлические, реечные дровоколы

Дровозаготовка — процесс, требующий от человека существенных трудозатрат. Даже купленные дрова нуждаются в распиловке и колке, после чего их ещё нужно сложить в дровяной сарай для сушки. Больше всего сил уходит, конечно, на колку. Сделать этот процесс менее трудоёмким поможет дровокол. Можно приобрести готовое устройство (но это потребует значительных вложений) или сделать приспособление для колки дров своими руками.

Механические дровоколы

С заготовкой небольших объёмов дров можно легко справиться при помощи механического дровокола. У такого устройства есть свои плюсы:

• незамысловатость конструкции с почти полным отсутствием сложных агрегатов;
• минимум затрат, так как приспособление для колки дров можно собрать, используя металлолом и детали от старой бытовой техники.

Механический колун

Простейший самодельный дровокол своим устройством походит на колодезный журавль. Конструкция повторяет его почти полностью, но ведро для набора воды заменено здесь колуном и рукоятками. Сочленение стойки и коромысла лучше делать шарнирным, в таком случае понадобится лишь качественная смазка.

Принцип действия такой ручной дровоколки очень прост. Предварительно напиленные чурки устанавливаются на опору, а затем рычаг резко тянется вниз. Таким образом, колка происходит за счёт силы инерции, набранной колуном. Действие повторяют до получения поленьев нужного размера.

Такой механический колун своими руками собирается без особых усилий и буквально из подручных материалов — обрезков труб и уголков любой величины, а в качестве колющего элемента можно использовать обычный топор. Ещё один плюс: дровокол-самоделку можно изготовить разборной, что позволит его легко переносить с места на место и хранить в закрытом помещении.

Но у такого приспособления немало минусов.

1. На колку дров по-прежнему приходится затачивать значительные усилия. При этом основная их часть приходится на остановку хода колуна после развала полена.
2. Такой ручной дровокол занимает много места, длинна рычага обратно пропорциональна количеству усилий, но и такое простое механическое устройство значительно уменьшает трудозатратность процесса.

Подобная конструкция предполагает значительную массу самого колуна. Для достижения требуемого результата лезвие следует приваривать к тяжёлой цельной металлической болванке. Более простой способ — приваривать его к трубе любого сечения, предварительно залитой бетоном. Очевидно, что изготовить дровокол по такой схеме самостоятельно способен любой человек, умеющий работать со сваркой.

Пружинное приспособление

Можно немного доработать конструкцию простого механического дровокола. В этом случае, имея меньшие размеры, он будет требовать для колки дров ещё меньших усилий. В таком исполнении главный рабочий узел дровоколки — пружина, закрепляемая на неподвижном основании. Верхняя часть её упирается рабочую перекладину, на конце которой и будет закреплён сам колун.

При работе с подобной конструкцией основную работу по удержанию колуна после развала полена проделывает пружина. Главная задача здесь заключается в подборе такой пружины и упора, чтобы от человека требовался минимум усилий, но вместе с тем их хватало бы для роспуска самых крупных и сучковатых чурбаков. Опору для пружины можно сделать подвижной. Это позволит изменять параметры устройства с учётом конкретных условий. Такую конструкцию можно настроить и под определённого человека.

Важную роль играет и конструкция подвижного соединения станины

и рычага с закреплённым на нём колуном. Оптимальный вариант здесь — использовать подшипники. Хорошо, если они будут качественными, а ещё лучше — самовыравнивающимися.

Наименьшая высота подобного самодельного дровокола составит около восьмидесяти сантиметров. Это значительно повысит удобство его хранения. Но в таком случае придётся работать наклонившись, что увеличит нагрузку на спину, или использовать дополнительную подставку для станка.

Более удобным в использовании будет устройство, изготовленное с учётом вашего роста. Нужно экспериментальным путём определить, на какой высоте удобнее устанавливать полено для колки, и прибавить к ней среднюю высоту самих чурок. Это и будет оптимальная высота станины. Наклоняться придётся все равно, но только для того, чтобы установить полено на подставку, а не всякий раз, опуская колун.

Для повышения мобильности конструкции с одной стороны станины закрепляют колёса, с другой — неподвижные упоры.

Инерционное вертикальное устройство

Ещё одна довольно простая для самостоятельного изготовления схема. Чтобы сделать такое устройство для заготовки дров своими руками, понадобятся две металлических трубы различных диаметров. Для изготовления основания подойдёт любая тяжёлая пластина. Ну и, конечно, нужен сам колющий элемент конструкции.

Устройство самое примитивное и не потребует для сборки больших усилий и особых навыков. На тяжёлое металлическое основание приваривается труба с толстыми стенками (или железный прут) примерно в метр высотой. Она будет играть роль направляющей. По ней должен свободно перемещаться колун, приваренный к трубе чуть большего сечения, чем направляющая. Колка дров происходит за счёт веса колуна и его инерции.

Но такой дровокол не сможет с первого раза расколоть крупные и сучковатые чурбаки. Для повышения его эффективности можно утяжелить колющий элемент. Утяжелитель лучше сделать съёмным, чтобы использовать его только в случае необходимости. Другой способ — ударить по застрявшему в полене колуну кувалдой.

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Колка дров происходит за счёт врезания вращающегося конуса в полено. Он раздвигает волокна древесины и постепенно разрывает бревно на части. У крупных поленьев сначала скалываются края и только после этого разрывается сердцевина.

Рекомендации по изготовлению:

• Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
• Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
• Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров.

Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.

Originally posted 2018-03-28 15:34:04.

типы станков, описание, схемы изготовления ручных и механических моделей

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

• Классификация дровоколов
• Схема сборки ручного устройства
• Изготовление пружинного дровокола
• Винтовой (конусообразный) станок
• Гидравлический дровокол ручной сборки
• Реечный вариант устройства

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

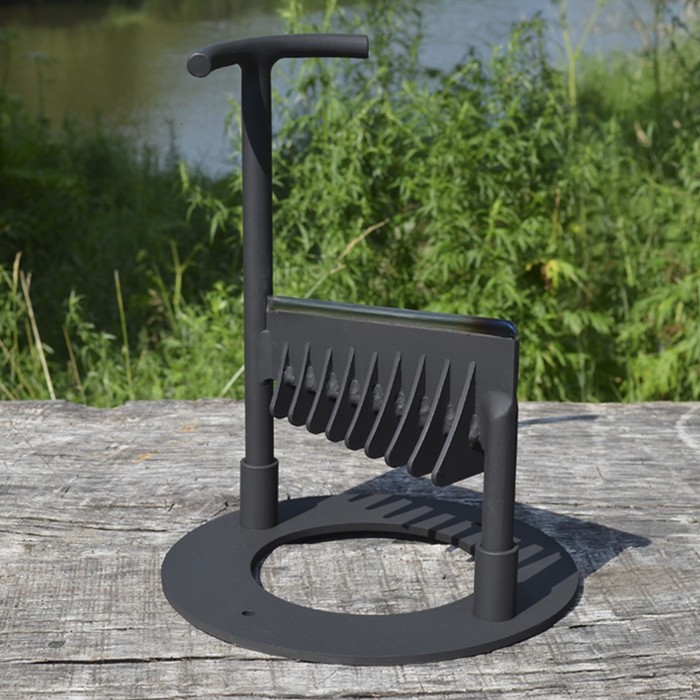

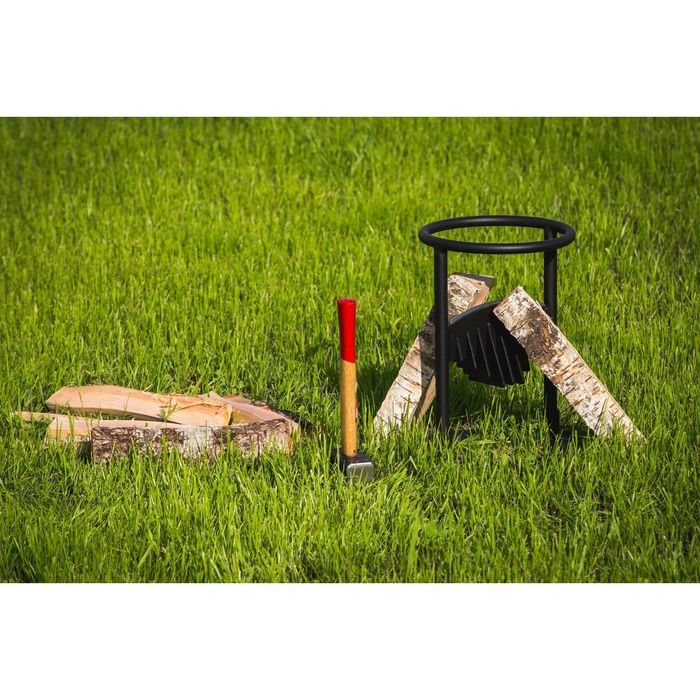

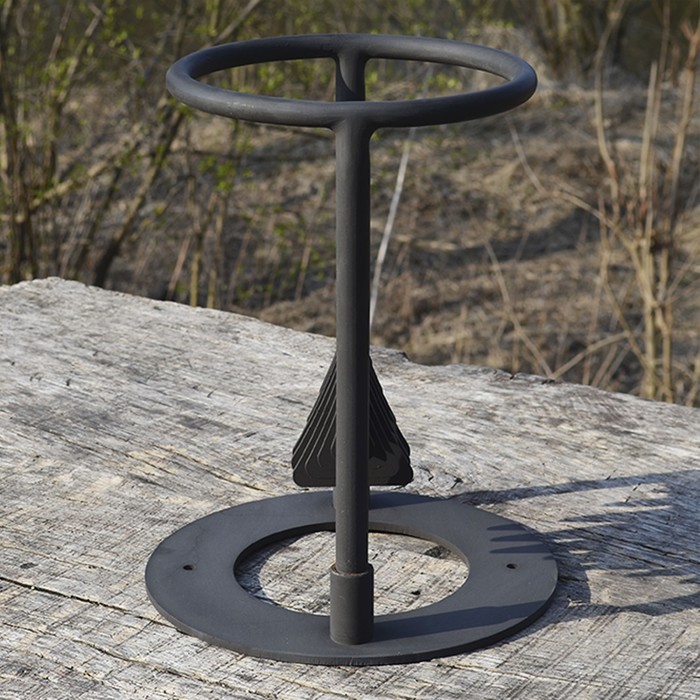

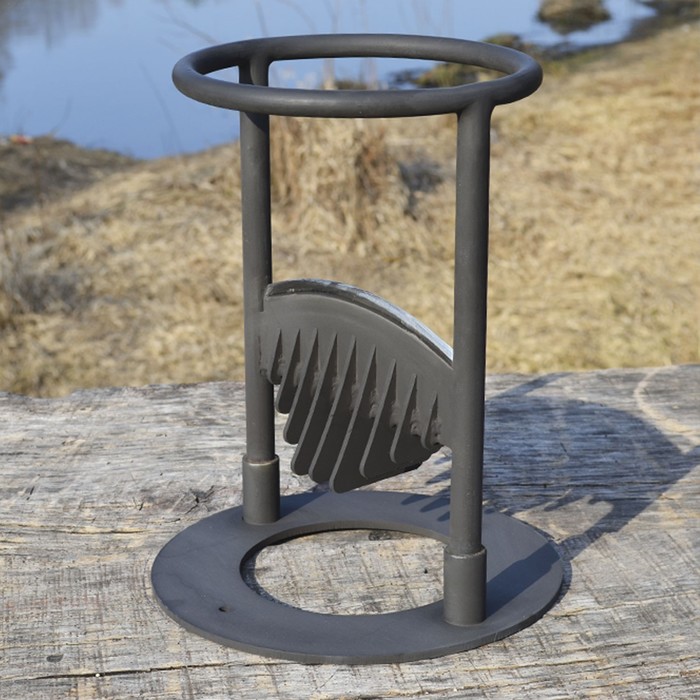

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

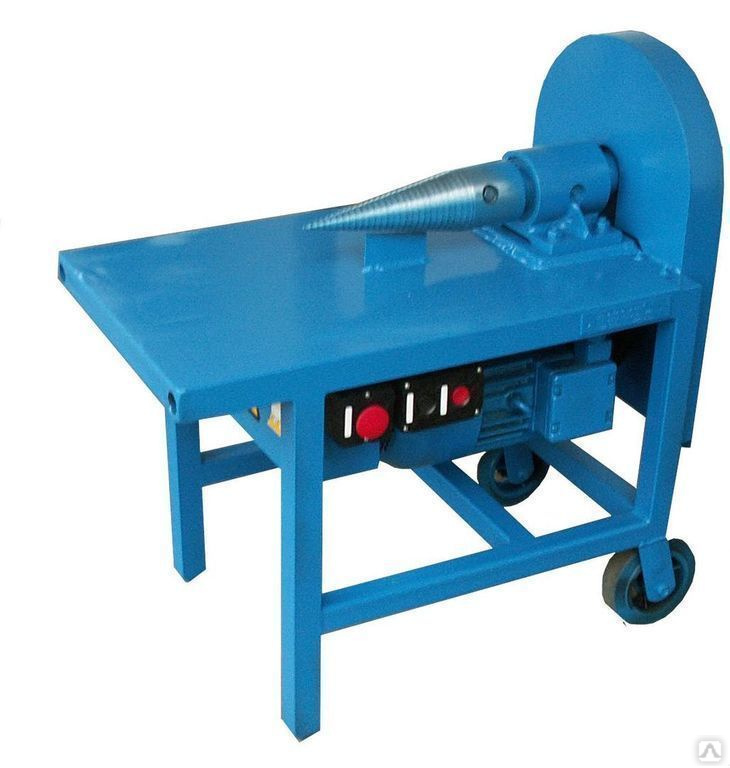

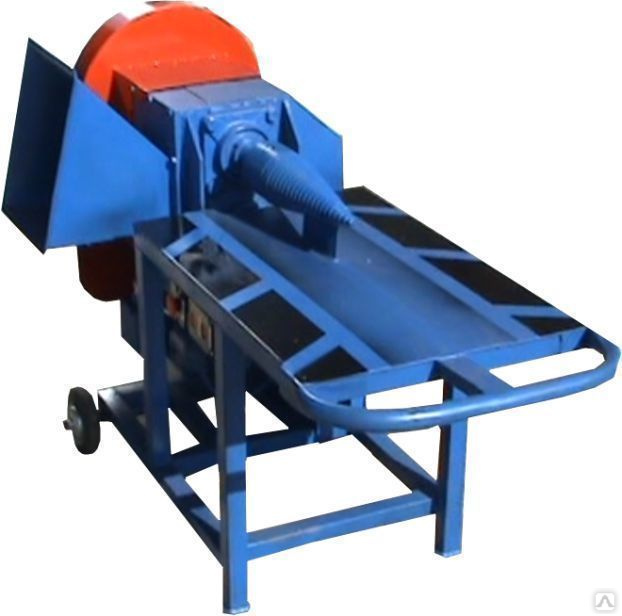

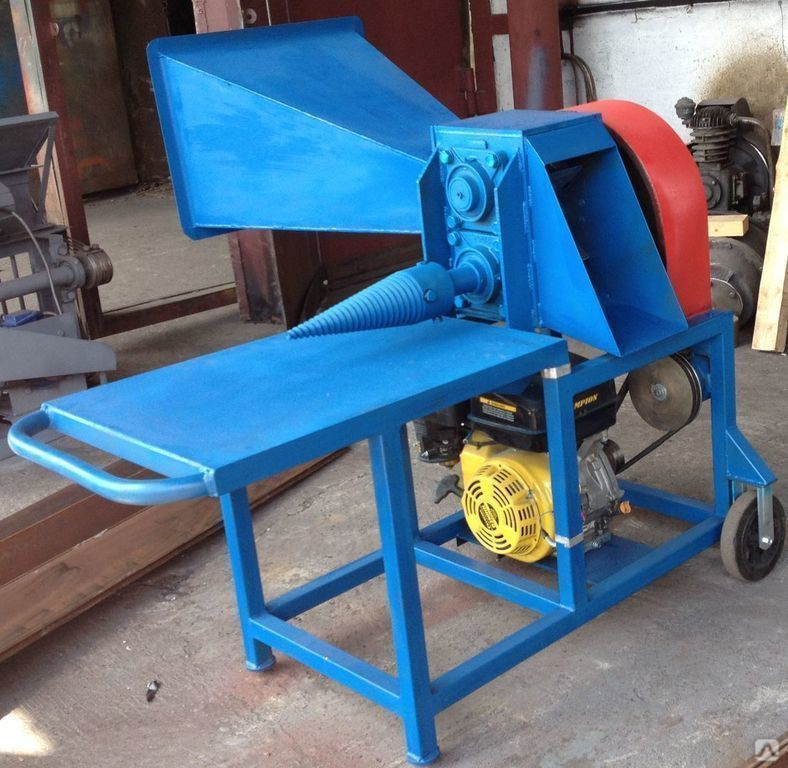

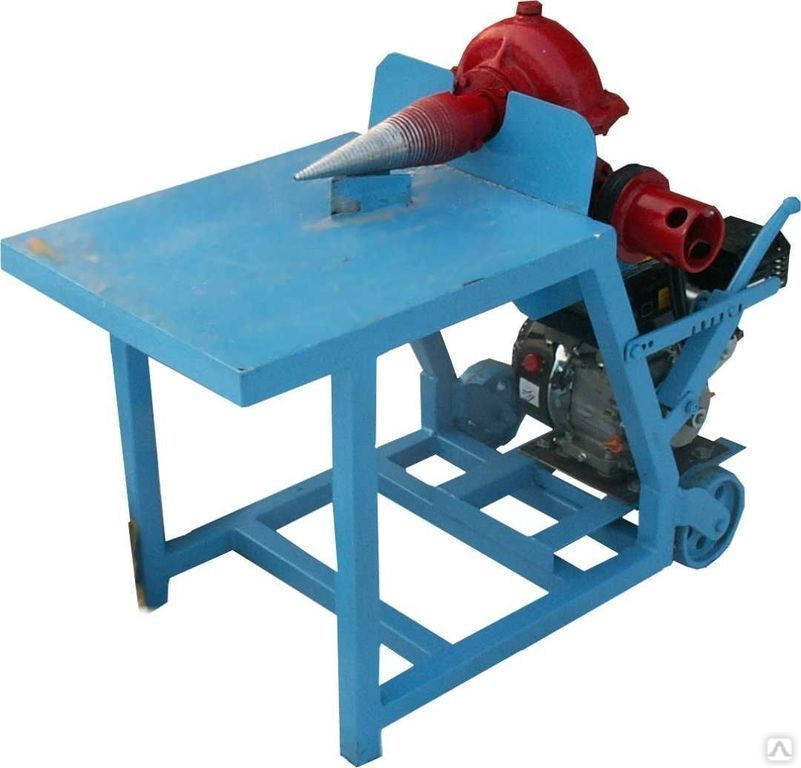

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

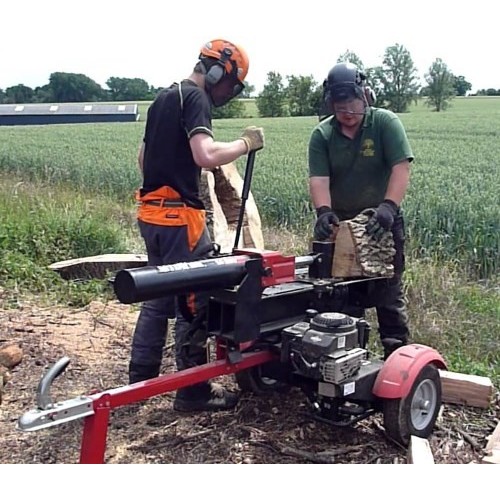

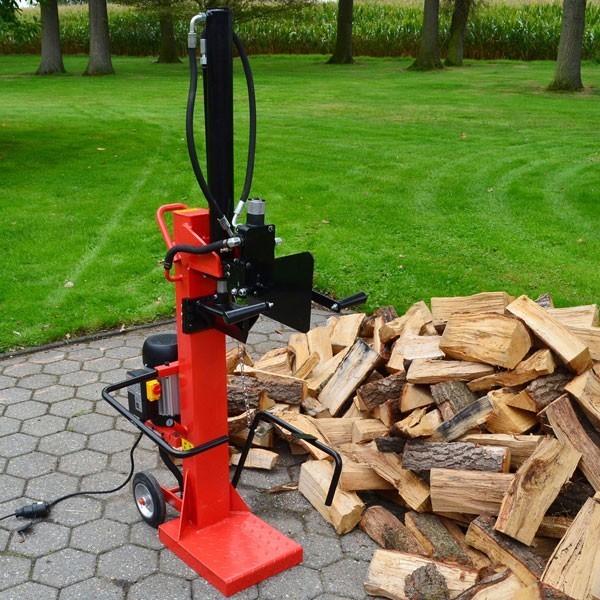

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

Дровокол механический в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Работает

Дровокол ножной механический до 430 мм YATO YT-79943

Доставка по Украине

5 000 грн

4 800 грн

Купить

Интернет-магазин “24ka. com.ua”

Работает

Дровокол механический рельсовый KMR-12 E

Под заказ

Доставка по Украине

54 600 грн

Купить

HYDROMARKET – Гидравлика на Тягачи и Самосвалы, Спецтехника и Робототехника

Работает

Дровокол ножной механический Yato (YT-79943)

Доставка по Украине

6 638.5 — 7 100 грн

от 3 продавцов

7 810 грн

6 638.50 грн

Купить

Весь инструмент

Работает

Механический динамометр пружинный универсальный 5 кг PROTECTER NK-50

На складе в г. Киев

Доставка по Украине

3 751 грн

Купить

PROTESTER.IN.UA профессиональные контрольно-измерительные приборы

Работает

Дровокол Holzkraft HSE 5-520 KH

Доставка по Украине

14 490 — 18 894 грн

от 2 продавцов

18 894 грн

Купить

Магазин инструмента Лес и Сад

Работает

Клин кованый 1,5 кг

Доставка из г. Харьков

330 грн

Купить

Интернет-магазин “Хозгород”

Работает

ДРОВОКОЛ РУЧНОЙ YATO НОЖ- 680 Х 8 ММ СТАНИНА- 355 Х 40 ММ ЛЕЗВИЕ- 270 ММ

Доставка по Украине

3 272. 5 — 3 500 грн

от 3 продавцов

3 850 грн

3 272.50 грн

Купить

Инструмент-Про

Работает

Дровокол Zipper ZI-HS12TN

Под заказ

Доставка по Украине

по 69 350 грн

от 2 продавцов

69 350 грн

Купить

VITOOL

Работает

Дровокол бензиновый Stiler 12 тонн двигатель BRIGGS & STRATTON 6,5 л.с.

Доставка из г. Киев

50 000 грн

Купить

СлавЛес

Работает

Дровокол STILER 15 тонн 4Kw

Доставка по Украине

70 000 грн

Купить

СлавЛес

Работает

Дровокол STILER 22 тонны HIGH WEDGE

Доставка по Украине

75 000 грн

Купить

СлавЛес

Работает

Конус (колун) к дровоколу “Премиум” ( 65 мм, внутр. 28/32/35 мм)

Доставка по Украине

1 477 грн

Купить

Agro-tools

Работает

Дровокол с приводом от мотоблока Премиум (конус 68 мм)

Доставка по Украине

по 7 790 грн

от 2 продавцов

7 790 грн

Купить

AGROTITAN

Работает

Дровокол RCA 380Е с транспортером 4 м

Под заказ

Доставка по Украине

Цену уточняйте

Интернет-магазин DLight

Работает

Дровокол RCA 380 с транспортером 4 м

Под заказ

Доставка по Украине

Цену уточняйте

Интернет-магазин DLight

Смотрите также

Работает

Дровокол RCA 400 JOY с транспортером 4 м

Доставка по Украине

597 531 грн

Купить

Интернет-магазин DLight

Работает

Дровокол RCA 480 JOY с транспортером 4 м

Под заказ

Доставка по Украине

Цену уточняйте

Интернет-магазин DLight

Работает

Дровокол гидравлический Stiler 20 тонн

Доставка по Украине

83 000 грн

Купить

СлавЛес

Работает

Дровокол (измельчитель веток под минитрактор без конуса, 2 вала двусторонняя заточка ножей)

Доставка по Украине

18 470 грн

Купить

Agro-tools

Работает

Дровокол (измельчитель веток под бензиновый двигатель без двигателя, без конуса, двусторонняя заточка ножей).

Доставка по Украине

17 910 грн

Купить

Agro-tools

Работает

Дровокол (измельчитель веток под эл. Двигатель со шкивом без конуса, односторонняя заточка ножей)

Доставка по Украине

18 840 грн

Купить

Agro-tools

Работает

Дровокол (измельчитель веток под бензиновый двигатель без двигателя, без конуса, односторонняя заточка ножей).

Доставка по Украине

17 030 грн

Купить

Agro-tools

Работает

Делитель для дровокола Scheppach HL1010 4 части

Доставка по Украине

1 571.90 грн

Купить

АгроБензоТех – садовая техника, электроинструменты, отопление.

Работает

Дровокол GRUNFELD 65711

На складе в г. Днепр

Доставка по Украине

50 728 грн

47 260 грн

Купить

Інтернет-магазин “ЕлектроБензоІнструмент”

Работает

Дровокол горизонтальний AL-KO LSH 370/4

На складе в г. Днепр

Доставка по Украине

14 999 грн

Купить

Інтернет-магазин “ЕлектроБензоІнструмент”

Работает

Блок измельчителя РМ – 80 (2 вала по три ножа)

Доставка по Украине

29 060 грн

Купить

AGROTITAN

Работает

Топор с деревянной ручкой, 0,6кг JUCO (T1027)

Доставка по Украине

430 грн

Купить

Интернет – магазин “Строй-ка”

Работает

Дровокол Trak-Met ŁD-45

Под заказ

Доставка по Украине

Цену уточняйте

Instrade

Работает

Дровокол AL-KO LSV 560/8

Под заказ

Доставка по Украине

29 999 грн

Купить

Магазин инструмента Лес и Сад

конструкция, принцип работы, виды, особенности, правильная эксплуатация

Имея загородный дом или дачу с камином, вас непременно коснется вопрос заготовки дров. Кроме этого, дрова необходимы и в домах с печным отоплением, ведь в некоторых деревнях еще сохранилось такое жилище и этот вопрос является одним из жизненно важных. Ведь чтобы наколоть дрова вручную, необходимо иметь хорошие физические данные, приложить достаточно усилий, что по плечу немногим. Для того, чтобы облегчить данную операцию уже достаточно давно придумали такой аппарат, который называется дровокол. Дровоколы были известны давно, их использовали на крупных заводах и предприятиях для заготовки дров в качестве топочного материала. Благодаря этому механизму можно без особых усилий и за короткий срок заготовить большое количество дров, дровокол несложный в управлении, а некоторые мастера могут сооружать такую конструкцию самостоятельно.

Содержание

• 1 Что такое дровокол?

• 2 Как устроен дровокол и принцип его работы

• 3 Виды дровоколов

• 4 Преимущества и недостатки дровокола

• 5 Как пользоваться дровоколом

• 6 Делаем дровокол своими руками

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление. Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья. Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Как устроен дровокол и принцип его работы

Дыроколы различаются между собой по принципу работы: механический дровокол, гидравлический и дровокол-шуруп.

1. Механические дровоколы достаточны несложные и просты в использовании, в основном они предназначены для раскалывания недлинных чурок, около 50 см.  Их основу составляет специальный, так называемый конусный шуруп, он ввинчивается в полено и раскалывает его. Кроме этого, одним из важных элементов данного дровокола является двигатель, можно использовать как бензиновый, так и электрический. Для бытовых целей лучше всего применять электрический. Принцип его работы заключается в следующем:
   • Дровокол ставят на твердую поверхность
   • Рукоятку стопора подымают и перемещают упор, напротив лезвия колуна.
   • Между колуном и упором размещают полено, упор опускают.
   • Зетам нажать на педаль, она расположена внизу, и полено расколется.
2. Дровокол-шуруп был менее известной моделью, которую придумал неизвестный мастер-самоучка. Благодаря своей простоте использования и эффективности работы, станок набирает популярность. Данный агрегат состоит из станины, на которой закреплен специальный двигатель. Редуктор приводит в движения вал, на нем закреплен рабочий конус. Некоторые мастера проделывают эксперимент и закрепляют шуруп прямо на мотор, для такой конструкции необходим понижающий редуктор, не всегда такая модель хорошо справляется с работой.
3. Пожалуй, самыми мощными можно назвать гидравлические колуны, они легко могут справиться с любыми породами дерева, а также им нипочем как сухая, так и влажная древесина. Предназначены данные дровоколы для заготовки большого объема дров любой толщины, выполняют работу быстро и качественно. Их активно применяют в промышленных целях, а также довольно часто и в бытовых. Вся конструкция несложная, можно легко справиться самостоятельно. Ее основой является гидравлический цилиндр, который подталкивает бревно или ножи, в зависимости от модели, в процессе работы. Используется сжатая жидкая энергия, которая и помогает раскалывать дрова.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

• Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
• Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

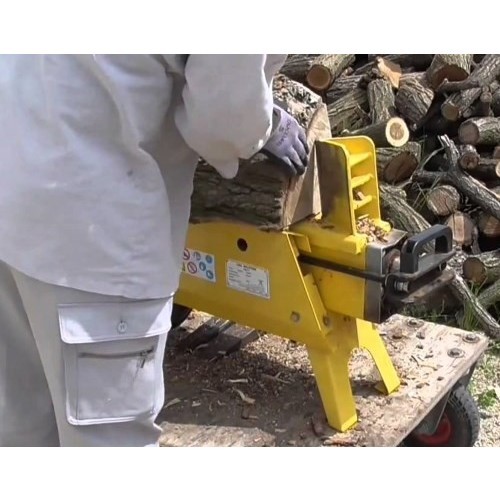

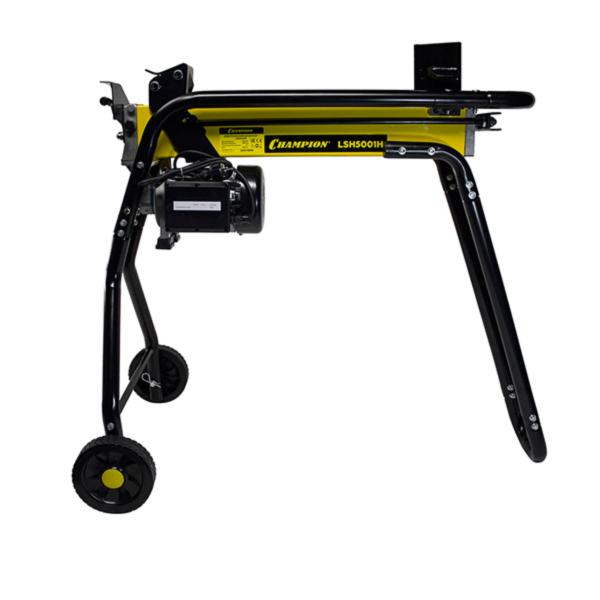

• Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.
• Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
• Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества. А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов. Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Преимущества и недостатки дровокола

Преимущества:

1. Значительно экономят силы и время, а также затраты на данный процесс.
2. Механизм достаточно мощный и надежный, за небольшое количество времени может справиться с большими объемами работы.
3. Достаточно большое количество различных моделей. Можно подобрать для любых целей.
4. Очень удобны и просты дровоколы в работе. Не требуют специальных навыков и знаний.
5. Конструкция универсальна.
6. Можно использовать как внутри помещения, так и на свежем воздухе.
7. Практически все виды при должном уходе имеют длительный срок эксплуатации.

Недостатки:

1. Есть некоторые модели, которые имеют большие габариты, это не очень удобно и практично.
2. Некоторые модели, очень затратные, так при работе употребляют много электроэнергии или топлива.
3. От мощности двигателя зависит производительность дров и количество потребляемого топлива.
4. Не все виды дровоколов могут справиться с крепкой и толстой древесиной.
5. Промышленные дровоколы имеют высокую ценовую стоимость.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб. Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами. В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.

Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Делаем дровокол своими руками

• Автор: Анна Николаевна Мирошниченко
• Распечатать

Оцените статью:

(15 голосов, среднее: 3.5 из 5)

Поделитесь с друзьями!

Чертеж дровокола механического пружинного – ТехПорт

Содержание

1. Зачем нужны дрова – повышение качества топлива
2. Теоретические основы теплотехники – сгорание твердого топлива
3. Процесс раскалывания древесины
4. Механические помощники для раскалывания дров
5. Рубка древесины клиновыми устройствами
6. Механизмы подачи бревна на расщепление
7. Винтовой дровокол
8. Самостоятельное изготовление дровокола
9. Пошаговое руководство по изготовлению пружинного дровокола
10. Организация производственного процесса
11. Механические дровоколы
12. Простой дровокол своими руками: механика
13. Пружинный дровокол
14. Дровокол инерционный вертикальный
15. Дровоколы с электроприводом
16. Винтовой (конусный)
17. Параметры конуса и резьбы
18. Электромотор и редуктор
19. Где расположить мотор
20. Гидравлический дровокол
21. Видео по теме
22. Конструкция и принцип работы
23. Плюсы и минусы самодельных моделей
24. Механизированный дровокол
25. Пружинный прижимной дровокол
26. Вертикально-инерционный дровокол
27. Электромеханический дровокол
28. Инструменты и материалы
29. Как сделать?
30. Инструкции по технике безопасности

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т. п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

• такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
• он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

• для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
• древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
• не стоит работать в условиях плохой видимости или на скользкой поверхности;
• все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
• колун или резак не должны иметь сколов и трещин;
• не следует заниматься заготовкой дров в непосредственной близости от других людей;
• важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

• проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
• все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
• все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
• рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
• при пользовании ремнем свободный остаток лучше всего заправить;
• очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Механические дровоколы своими руками

Содержание

• Создание самодельного механического дровокола своими руками
• Механический тип
• Конусный тип
• Гидравлический тип
• Реечный тип
• Отличие самодельных дровоколов от заводских аппаратов
• Механические дровоколы
  • Простой дровокол своими руками: механика
  • Пружинный дровокол
  • Дровокол инерционный вертикальный
• Дровоколы с электроприводом
  • Винтовой (конусный)
    • Параметры конуса и резьбы
    • Электромотор и редуктор
    • Где расположить мотор
  • Гидравлический дровокол
• Видео по теме
• Зачем нужны дрова – повышение качества топлива
• Теоретические основы теплотехники – сгорание твердого топлива
• Процесс раскалывания древесины
• Механические помощники для раскалывания дров
• Рубка древесины клиновыми устройствами
• Механизмы подачи бревна на расщепление
• Винтовой дровокол
• Самостоятельное изготовление дровокола
• Пошаговое руководство по изготовлению пружинного дровокола
• Организация производственного процесса

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

• Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
• Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
• Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
• Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

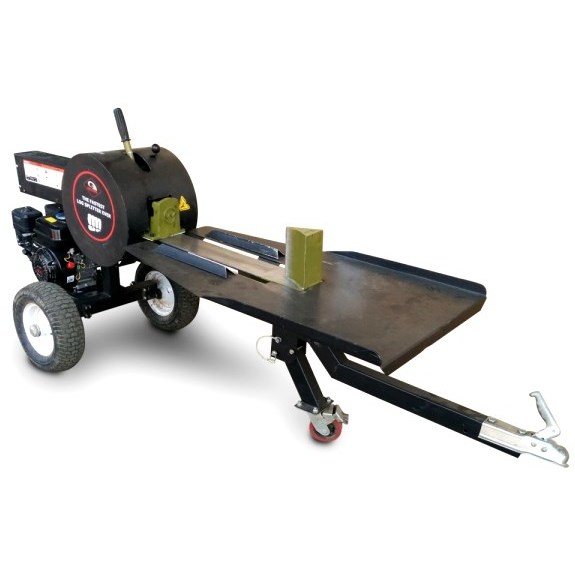

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

9 лучших дровоколов

Персонал, любезно предоставлен Kindling Cracker

Если вы устали вручную колоть дрова топором или кувалдой, возможно, вы захотите приобрести специальный дровокол. Эти машины требуют гораздо меньше усилий, чем традиционная рубка, и необходимы для эффективной обработки большого количества дров. Дровоколы доступны в ручных вариантах, которые по-прежнему значительно проще в использовании, чем топор, и автоматических станках, которые активируются нажатием кнопки. Эти электрические или газовые машины недешевы, но с их чрезвычайно высокой скоростью обработки (некоторые могут расщеплять новое бревно каждые 7,5 секунд) сэкономленное время может стоить вложений.

Лучшие дровоколы

• 1

  Лучший в целом

  YS0552 5-тонный электрический дровокол ЯРДМАКС

  293 доллара в лоу

  Подробнее

  293 доллара в лоу

• 2

  Лучшая ручная опция для тяжелых условий эксплуатации

  2-сторонний клин разделителя бревен Сан Джо

  229 долларов США В ЛОУ

  Подробнее

  229 долларов США В ЛОУ

• 3

  Лучшая портативная проводная модель

  W500 5-тонный электрический дровокол Землетрясение

  329 долларов США В ЛОУ

  Подробнее

  329 долларов США В ЛОУ

• 4

  Лучший для небольших бревен и растопки

  Дровокол Разжигающий крекер

  90 долларов на АМАЗОН

  Подробнее

  90 долларов на АМАЗОН

• 5

  Лучший портативный вариант

  Ручной разделитель бревен TMW-11 Деревянный туф

  48 долларов на АМАЗОН

  Подробнее

  48 долларов на АМАЗОН

• 6

  Самая быстрая электрическая опция

  Суперудобный разделитель бревен ВЕН

  336 долларов на АМАЗОН

  Подробнее

  336 долларов на АМАЗОН

• 7

  Лучший вариант с газовым двигателем

  20-тонная автоматическая клиновая машина для раскалывания древесины Суперудобный

  1000 долларов на АМАЗОН

  Подробнее

  1000 долларов на АМАЗОН

• 8

  Лучшее компактное ручное исполнение

  Дровокол СКОРОСТЬ СИЛА

  23 доллара на амазонке

  Подробнее

  23 доллара на амазонке

• 9

  Лучший сплиттер коммерческого типа

  11750 22-тонный дровокол Мощная лошадь

  1250 долларов США НА АМАЗОН

  Подробнее

  1250 долларов США НА АМАЗОН

Загрузи больше Показывай меньше

На что следует обратить внимание

Первое, на что следует обратить внимание при выборе дровокола, — это количество древесины, которую вы планируете перерезать. Если вы собираетесь обрабатывать несколько бревен пару раз в неделю, возможно, с финансовой точки зрения будет более целесообразно использовать вариант с ручным управлением, такой как Timber Tuff TMW-11. Но если вы собираетесь работать с целым деревом, которое вы спилили бензопилой, или если у вас небольшой бизнес по производству дров, вам понадобится автомат. Они будут стоить дороже, чем ручные сплиттеры, но сэкономят вам значительное количество времени и энергии, которые вы сможете потратить на более приятные занятия.

Бензиновый двигатель по сравнению с электрическим — еще один фактор, о котором следует подумать. Хотя электрические сплиттеры тише и не выделяют вредных паров газового двигателя, они также ограничены длиной вашего удлинителя. Газовые разветвители более портативны, но имейте в виду, что вам придется регулярно заправлять их топливные баки, и их нельзя использовать в помещении, как модели со шнуром.

Также следует обратить внимание на величину движущей силы, которую способен генерировать ваш дровокол. Эта сила измеряется в тоннах и является эффективным индикатором того, насколько мощный один дровокол по сравнению с другим. Модели с бензиновым двигателем предлагают гораздо большую движущую силу, чем электрические или ручные варианты, поэтому имейте это в виду, если вы знаете, что вам понадобится максимальная мощность.

Как мы выбрали

При составлении этого списка вариантов я опирался на свой собственный опыт использования дровоколов во время работы в большом государственном кемпинге. За это время я провел бесчисленное количество часов, используя как электрические, так и ручные сплиттеры, и пришел к выводу, что функции, которые были полезны, а также проблемы, на которые следует обратить внимание. Я позаботился о том, чтобы включить в этот список баланс стилей и типов, поэтому, предпочитаете ли вы ручной инструмент для раскалывания нескольких бревен или автоматическую модель для работы с большими деревянными кучами, вы должны найти вариант, соответствующий вашим потребностям. и бюджет.

Чтобы узнать больше о отличных дополнениях к вашему камину, ознакомьтесь с нашей подборкой лучших аксессуаров для камина, инструментов для камина и подставок для телевизора у камина.

1

Лучший в целом

YARDMAX

YS0552 5-тонный электрический дровокол

293 доллара в лоу

2

Лучший ручной вариант для тяжелых условий эксплуатации

Sun Joe

2-сторонний клин разделителя бревен

3

Лучшая портативная проводная модель

Землетрясение

W500 5-тонный электрический дровокол

4

Лучший для небольших бревен и растопки

Взломщик для растопки

Дровокол

Сейчас скидка 22%

90 долларов на АМАЗОН

5

Лучший портативный вариант

Деревянный туф

Ручной разделитель бревен TMW-11

Сейчас скидка 12%

48 долларов на АМАЗОН

6

Самая быстрая электрическая опция

WEN

Суперудобный разделитель бревен

336 долларов на АМАЗОН

7

Лучший вариант с газовым двигателем

SuperHandy

20-тонная автоматическая клиновая машина для раскалывания древесины

1000 долларов на АМАЗОН

8

Лучшее компактное ручное исполнение

SPEED FORCE

Дровокол

Сейчас скидка 43%

23 доллара на амазонке

9

Лучший сплиттер коммерческого типа

Powerhorse

11750 22-тонный дровокол

Сейчас скидка 11%

1250 долларов США НА АМАЗОН

Алекс Ренни Алекс Ренни — писатель-фрилансер, специализирующийся на обустройстве дома, сделай сам и инструментальном пространстве.

Лучшие ручные разделители бревен – 3 наших лучших обзора

Надеюсь, вам понравятся продукты, которые я порекомендовал ниже, просто напомню, что как сотрудник Amazon я зарабатываю на соответствующих покупках. Это означает, что я могу получать комиссионные за продукты, купленные по ссылкам на этой странице.

Из всех типов дровоколов, доступных для покупки в 2017 году, ручной вариант должен быть самым надежным и доступным инструментом, в который любая семья может инвестировать. огромные инвестиции, если вы никогда раньше не использовали такую ​​​​машину. В этом руководстве для покупателей по лучшим ручным дровоколам на 2017 год мы собрали обзоры наиболее практичных, доступных и стоящих инвестиций, которые может сделать любая семья. Ну, это если вы зависите от дров в этом сезоне.

*Примечание. Это сплиттеры, требующие движения верхней части тела. Если у вас лучше развита нижняя часть тела, рассматривали ли вы ножной дровокол?

Быстрые ссылки на информацию на этой странице

• 1 Какие ручные разделители бревен являются лучшими из лучших
• 2 Почему стоит выбрать ручной разделитель бревен?
• 3 Лучший бюджетный ручной дровокол на рынке
  • 3. 1 Sun Joe LJ10M Logger Joe, 10-тонный гидравлический обзор
  • 3.2 Не требует усилий при расщеплении бревен
• 4 Ручной дровокол для небольших домов
  • 4.1 Горизонтальный ручной гидравлический дровокол We-Bilt – 10 тонн
  • 4.2 Идеально подходит для новичков
• International YTL23101 10-тонный ручной дровокол
• 5.2. Сделайте свой собственный ручной дровокол

6 Вам нужно что-то более мощное, чем ручной дровокол

7 Мои последние мысли о ручных дровоколах

Какие ручные разделители бревен являются лучшими из лучших

	Тонн Рейтинг	Длина журнала	Наш рейтинг	Проверить цену
	10 тонн	18 дюймов	9,0	Проверить цену на Amazon
	10 тонн	18 дюймов	8,9	Проверить цену на Amazon
	10 тонн	18 дюймов	9,4	Проверить цену на Amazon

Почему стоит выбрать ручной разделитель логов?

Есть одна действительно веская причина, которая, на мой взгляд, стоит выше других причин, чтобы выбрать ручной дровокол. Проще говоря, для его работы не требуется газ или электричество, поэтому вам не придется беспокоиться о потере энергии и невозможности расколоть бревна. Обладание этой Независимостью, знание того, что вы можете создавать дрова по требованию, независимо от того, что Мать-Природа бросает в вас, дает вам силы. Это дает вам уверенность, которую не может дать ни одна другая машина. Но это имеет свою цену, то есть более интенсивный труд.

Поскольку в нем нет крупных деталей, таких как газовый/электрический дровокол, владение ручным дровоколом намного удобнее. Это значительно упрощает транспортировку машины туда, где вам нужно расколоть бревна. Это может пригодиться, если вы хотите помочь своим соседям, семье и т. д. Будучи меньше и практичнее, их также очень легко упаковать. Прелесть в том, что они не занимают много места в гараже, подвале, сарае и т. д. Поскольку он не работает на газе, вам не нужно беспокоиться о дыме, поэтому вы можете колоть дрова, не выходя из дома. домой, и не иметь дело с холодной погодой снаружи. Это огромный плюс на мой взгляд.

При работе с электрическим дровоколом вам придется беспокоиться о том, есть ли поблизости розетка для него или везде ли проложены удлинители, просто чтобы узнать, может или не может сработать ваш автоматический выключатель. Это проблемы, о которых вам не нужно беспокоиться с помощью ручного разделителя журналов. У других типов дровоколов есть много преимуществ, о которых, если вы хотите прочитать, вы можете найти мои электрические обзоры здесь и мои бензиновые дровоколы здесь.



Лучший бюджетный ручной разделитель логов на рынке

Sun Joe LJ10M Logger Joe 10 Ton Hydraulic Review

При работе с этими ручными дровоколами следует помнить, что они не будут раскалывать массивные бревна, которые может расколоть бензиновый , они просто нет сил. Но в то же время у них нет более высокой цены, чем бензин. 10-тонный дровокол Sun Joe LJ10M — это невероятная маленькая машина, которая удивила нас тем, на что она способна. Этот ручной дровокол станет отличным дополнением для тех, кто не планирует раскалывать веревки из древесины, а просто должен расколоть их, чтобы ваша дровяная печь работала надежно.

Одна особенность, которая мне очень нравится в Logger Joe, это то, что у него есть 2 рычага, один из которых предназначен для более высокого давления, что делает его медленнее, но позволяет проходить более сложные узлы. Другой рычаг представляет собой более низкое давление, которое быстрее и лучше подходит для менее сучковатой древесины. Хотя с помощью этой машины вы можете раскалывать деревянные шнуры, это, безусловно, не самый быстрый способ сделать это. Если вам нужны бревна так, как будто они выходят из моды, я бы порекомендовал газовый или электрический дровокол, если вам понадобится столько дров. Но Лесоруб Джо может это сделать, просто это займет некоторое время. Но это все же гораздо быстрее и проще, чем расщепление по старинке.

Разделение журналов не требует усилий

• Очень просто настроить, просто достаньте его из коробки и добавьте свои дескрипторы, и вы готовы начать разделение журналов с лучшими из них.
• Мне очень нравится установка с двумя рычагами, она делает жизнь на этих более прочных бревнах намного проще.
• Больше не будет болей в спине от многочасового размахивания топором или молотом, что ниспослано Богом.
• Из-за того, что с ним так легко работать, я обнаружил, что наши камины зажигаются чаще и дольше, поскольку мне больше не приходится колоть дрова топором. Знание того, что я могу колоть дрова по требованию, независимо от того, есть у нас электричество или нет, безусловно, дало нам свободу использовать камин чаще.

Не очень хороший

Есть один недостаток, о котором я должен упомянуть (с простым исправлением), но все же думаю, что я должен упомянуть об этом. Когда вы раскалываете бревна на этой машине, гидравлический раскол не доходит до конца. Поэтому, когда вы рубите бревна, иногда вам приходится переворачивать бревно и раскалывать его с другой стороны. Я обнаружил, что с бревнами, размер которых меньше максимального размера 18 дюймов, мы должны были поместить другие бревна позади того, которое мы хотели разделить, чтобы оно проходило через то, что мы хотели разделить.



Ручной дровокол для небольших домов

Горизонтальный ручной гидравлический дровокол We-Bilt – 10 тонн

И снова мы были удивлены тем, насколько хорошо эти ручные дровокольные станки показали себя при раскалывании бревен. 10-тонный дровокольный станок Wel-Bit не является исключением из этой тенденции. Если вам неудобно пользоваться топором, то этот разделитель бревен для вас. Это, безусловно, берет на себя рутинную работу по расщеплению бревен по старинке. В то же время это может быть немного кардио-тренировкой, если вы немного не в форме, как я (используйте бензиновые дровоколы).

Сначала я немного волновался, выбирая этот продукт, так как я читал несколько плохих отзывов. Но после того, как я сам его использовал, я понял, что они не работают с этим разделителем логов должным образом. Если вы используете его правильно и делаете это правильно, успех неизбежен. Используя оба рычага, подведите домкрат к кончику бревна, а затем обязательно используйте правый рычаг, более сильный нажимной рычаг, чтобы сделать первый раскол. Затем, как только он начал раскалываться, продолжайте использовать оба рычага, чтобы расколоть бревно до конца, затем отпустите клапан на конце разветвителя, чтобы вернуть плунжер в исходное положение. Наконец, вы затем закрываете клапан, когда вы настроили расщепление следующего бревна.

Идеально подходит для новичков

• Мне очень нравится, насколько прочна конструкция этого ручного дровокольного станка. Это очень прочная машина.
• Он не только хорош для раскалывания бревен, но и для раскалывания бревен на растопку.
• Когда он прибыл, его не нужно было ни собирать, ни настраивать, поэтому, если вы не особо рукастый человек, он идеален.
• Лично я обнаружил, что рычаги этого дровокольного станка находятся на лучшей высоте, чем у Joe Logger, показанного выше, что снижает нагрузку на спину.


A Small Gripe

На самом деле это не большая проблема, учитывая, для кого предназначена эта машина. Я и еще несколько человек обнаружили, что этот ручной дровокольный станок довольно медленный с точки зрения скорости его раскалывания. Может быть даже из-за того, что я привык к скорости 25-тонных и выше газораспределителей, так что тут это только мое личное предвзятое мнение.



Лучший ручной дровокол для начинающих

YTL International YTL23101 10-тонный ручной дровокол

10-тонный ручной дровокол YTL23101 — отличная маленькая, но прочная машина. 10-тонный ручной дровокол YTL прост в использовании даже для новичков. Он очень прост в использовании и настройке, я обнаружил, что это так же просто, как установить ручки в правильное положение, затем положить мое бревно на разветвитель, а затем начать раскалывать бревна. Этот разделитель бревен заставил меня задуматься о том, что иногда мы слишком усложняем конструкции, что иногда самая простая конструкция часто бывает лучшей, и именно это и делает этот разделитель бревен.

Из 3 ручных дровоколов, которые я рассмотрел в этом списке, у YTL самая низкая высота рычага из всех дровоколов в этом списке. Я обнаружил, что для облегчения жизни себе и своей спине размещение разделителя бревен на более высокой платформе, безусловно, значительно облегчило мою жизнь с помощью этого разделителя бревен. Это лишь небольшая проблема, с которой сталкивались я и несколько других, так что вам стоит подумать об этом, если вы выберете именно этот ручной разделитель логов.

Если вы не считаете себя высоким человеком, то высота рычага, вероятно, будет для вас идеальной высотой. Но если вы считаете себя выше, я бы выбрал модель Wel-Bilt просто из-за высоты рычагов. Помимо этой проблемы, YTL может многое предложить по очень доступной цене.

 Создайте свой собственный ручной дровокол

Вам нужно что-то более мощное, чем ручной дровокол

Хотя ручные дровоколы чрезвычайно полезны. Они не могут делать все и не могут помочь всем. Есть две причины, о которых я думаю в первую очередь, когда думаю, что пришло время заняться чем-то менее физическим. Это, конечно, если ваше финансовое положение позволяет. Я знаю, что не каждый может позволить себе выбросить тысячи на дровокол.

Если ваши физические возможности ограничены

Это то, что, как я вижу, в значительной степени игнорируется в сообществе по разделению журналов. Что я считаю неправильным, разделители журналов предназначены для облегчения жизни. Вот почему это особенно важно для людей, которые не могут использовать ручной разделитель бревен. Здесь на помощь приходят газовые и электрические дровоколы.

Как правило, они проще в использовании и обычно требуют меньше физических усилий. Самой большой проблемой является получение журнала на самом разветвителе. Если поднимать бревно слишком сложно, вы можете рассмотреть газовый дровокол с гидравлическим подъемником. Но это дорого. Это потребует почти всех физических усилий при расщеплении бревен.

Вам нужно раскалывать бревна большего размера

Как и многие люди, я начал раскалывать бревна топором или клином и кувалдой. В конце концов я решил упростить задачу и вложил средства в ручной разделитель бревен. Это на какое-то время облегчило жизнь, а потом мне нужно было начать раскалывать более крупные и твердые породы дерева. Который пора было снова обновить. Что я и сделал.

Это естественный прогресс для многих дровокольных станков. Это может быть другой путь для вас. Но я чувствую, что почти каждый сталкивается с бревном, которое просто не может расколоть. Это то, что случилось со мной, и почему я обновился. Это оставило меня с вопросом, должны ли вы сразу перейти к более крупному сплиттеру. Я верю, если вы можете себе это позволить, и уверены в его использовании. Я бы порекомендовал это.

Мои последние мысли о ручных дровоколах

Ручные дровоколы найдут свое место в вашем сарае и, безусловно, заслужили там место. Они преуспевают в том, что делают, и облегчают жизнь. Так что мне очень нравятся ручные сплиттеры. Если вам нужно разбить несколько бревен меньшего размера, не тратя тысячи. Тогда настоятельно рекомендуется ручной дровокол.

Если вам нужно разделить что-то большее и твердое. Тогда я должен был бы порекомендовать использовать газовый или электрический разветвитель. Оба отлично подходят для обработки больших и упрямых бревен. Но это идет с более высокой ценой. Так что, если вы можете себе это позволить и хотите сразу перейти к серьезному расщеплению. Я бы порекомендовал использовать одни из лучших дровокольных станков на рынке.

Сохранить

Топ-10 лучших дровоколов, которые делают рубку дров веселой и легкой

Автор: Simona Ganea | Опубликовано 28 ноября 2019 г.

Снова настало то время года, время посидеть у камина и насладиться его теплом и уютом. Дровяные камины являются лучшими, потому что они издают потрескивающий звук, который делает весь процесс очень очаровательным и приятным. Однако им нужны стабильные поставки бревен, что подводит нас к сегодняшней теме: разделителям бревен. Они бывают нескольких разных типов, поэтому мы собираемся организовать их по трем категориям, выявляя лучшие продукты в каждом случае.

Ручные дровоколы

1. Горизонтальный ручной гидравлический дровокол Wel-Bilt

См. в галерее

Горизонтальный дровокол Wel-Bilt производства Central-Machinery. Это ручной гидравлический дровокол, которым легко управлять, не требуя особых усилий. Он также эффективен и удобен благодаря уменьшенному размеру. Он менее шумный, чем электрический дровокол, что является приятным преимуществом.

2.Sun Joe LJ10M 10-тонный гидравлический дровокол

Посмотреть в галерее

Этот гидравлический дровокол развивает до 10 тонн движущей силы и отличается высокой эффективностью. Он также очень прочный, с прочной стальной рамой. Он имеет колеса, что делает его портативным и его легко перемещать по мере необходимости. Будучи гидравлическим сплиттером, который не нуждается в масле, масле или шнурах, он очень удобен в любых ситуациях, а также очень прост в использовании.

Ручной дровокол весом 3,14 тонны

Посмотреть в галерее

Работайте умнее, а не усерднее — вот чему учит нас этот дровокольный станок. Он очень маленький, что делает его очень удобным и практичным, но это не делает его менее эффективным, чем другие типы разветвителей. Он каждый раз ударяется о бревно в нужном месте с силой до 14 тонн на краю, что действительно впечатляет, учитывая его пропорции. Его легко использовать и хранить, и вы можете использовать его для раскалывания бревен длиной до 55 см.

подарок владельцам коттеджей

14-тонный ручной дровокол

Умный дровокол всегда ударяет бревно в нужном месте с силой до 14 тонн на краю.

View Deal

Чугунный ручной дровокол

4. Чугунный ручной дровокол

Посмотреть в галерее

Топоры хоть и эффективны, но очень опасны из-за острых краев. Вот что отличает этот ручной дровокол. Он не имеет острых краев и абсолютно безопасен для использования кем угодно. Вы даже можете использовать его одной рукой. Все очень просто на самом деле. Вы вставляете бревно в дровокол, и металлическая рейка удерживает его на месте. Затем вы бьете по дереву молотком, а дровокол делает все остальное. Это действительно удобно, а также портативно.

5. Качественный ножной дровокол

См. в галерее

Это продольный дровокол, который можно использовать ногой, что на самом деле делает его очень простым в использовании. Это полезно и практично, если вы хотите разделить небольшие журналы и если вы используете его только изредка. Убедитесь, что вы установили правильную высоту на ножном рычаге, а остальное приложится.

Электрические дровоколы

6,5-тонные электрические дровоколы

См. в галерее

Электрические дровоколы относятся к совершенно другой категории, но подходят не всем, поэтому лучше всего расставить приоритеты, прежде чем принимать решение. Есть много моделей на выбор. У этого есть двигатель на 15 А, который создает более 13 000 фунтов давления раскола бревна. У него есть подставка, которую вы можете демонтировать, если решите использовать сплиттер без нее.

7. Электрический дровокол Boss Industrial ES7T20

Посмотреть в галерее

Этот электрический дровокол оснащен двигателем мощностью 2 л.с. (13,8 А) и развивает усилие 7 тонн. Он компактен и удобен в использовании даже одной рукой. Конструкция проста и удобна в использовании, с двумя прочными резиновыми колесами, которые позволяют легко и без усилий перемещать дровокол в нужное место.

8. Электрический гидравлический дровокол Powerhouse XM-380

См. в галерее

Несмотря на небольшой размер, этот дровокол обладает большой мощностью. Он оснащен двигателем мощностью 3,5 л.с. (24a) (2200 Вт, 3500 об/мин), что действительно впечатляет, учитывая другие варианты. Вы можете использовать это для длинной до 12 1/2 “в длину и 12” в диаметре.

Газовые дровоколы

9. Горизонтально-вертикальный дровокол NorthStar

См. в галерее

Дровокол NorthStar отлично подходит для больших и тяжелых работ. Его легко использовать в обеих ориентациях, независимо от того, нужен он вам в вертикальном или горизонтальном положении. Он прочный, но маневренный и оснащен концентрическим гидравлическим насосом, который может автоматически регулировать расход и давление. Он определяет, пробивает ли он бревно или нет, и соответствующим образом вносит необходимые коррективы. Другие заслуживающие внимания особенности включают прочную двутавровую балку промышленного класса и опоры с болтовым креплением, которые центрируют бревна и предотвращают их скатывание.

10.Вертикальный полнолучевой газовый дровокол

Газовые дровоколы, такие как этот, хороши тем, что их можно использовать и для больших бревен. Просто переключитесь с горизонтального положения на вертикальное и работайте. Это займет всего несколько секунд. Эта штука имеет мощность раскалывания 36 тонн и очень эффективна благодаря автовозвратному клапану, способному выполнять более 200 циклов в час.

Дровокол своими руками (120 фото) – инструкция к механическому и электрическому дровоколу

Жители русских деревень, лишенные привычных для горожан удобств? у них нет возможности пользоваться центральным отоплением, поэтому они вынуждены отапливать свои дома с помощью традиционных русских дровяных печей.

Поскольку они называются дровами, их называют дровами, потому что они, по сути, являются изделиями из дерева. То есть для того, чтобы ими можно было «кормить» печку, длинные бревна нужно сначала распилить на чурки, после чего чурки рубят на поленья.

Краткое содержание статьи:

Эволюция дровокола

Наиболее трудоемким из этих процессов является раскалывание чурки на бревна. Единственным инструментом, позволяющим рубить дрова, является дровокол. С давних времен на Руси дровосеком считался юноша, самостоятельно рубивший дрова для своей печи топором или тесаком.

Когда мужчине двадцать, тридцать и даже сорок лет, он легко справляется с этой задачей. Взмахните рукой, оттолкнитесь от плеча. К пятидесяти годам даже человеку, занимающемуся физическим трудом, размахивать колуном становится тяжело, и он начинает задаваться вопросом: как сделать дровокол и облегчить себе работу, создать специальное приспособление для колки дров, назначив вместо него колун себя?

Достать дровокол сегодня несложно. Взял и купил, благо производят их крупные компании, гарантирующие шикарный функционал этих машин. Однако у сельского жителя нашей страны нет достаточных средств для его приобретения.

Нашему человеку – от рождения “Кулибина” – ему достаточно взглянуть на фото дровокола, сделанного кем-то другим, чтобы сделать самому, чтобы заразиться этой идеей и сделать из этого полезного устройства самостоятельно.

Механические дровоколы бывают нескольких видов: ручные, конические, пружинные. Все они в большей или меньшей степени облегчают процесс колки дров.

Два кольца, два конца и лезвие посередине

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить эту работу. Делается это достаточно просто: сваривается круглая железная рама диаметром около 25 сантиметров или чуть больше.

Внизу изготавливается металлическая основа, в которой сверлятся отверстия для крепления. Сверху установлено железное кольцо диаметром 25 см. Лопатка, направленная вверх, закреплена между опорами и приварена к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсеместно в сети и особого вдохновения у наших самоделок не вызывают. Процесс колки дров в таком колуне напоминает колку дров топором или тесаком.

Противооткатный упор вставляется в кольцо и устанавливается на отвал. Для того, чтобы его расколоть, нужно просто ударить по нему сверху кувалдой. Экономии физических усилий в этом случае, конечно, нет, но поскольку махать приходится не заточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Подпружиненный дровокол

Другие более простые механические дровоколы имеют немного более совершенную пружинную конструкцию; они обеспечивают не только безопасность пользователя, но и значительно облегчают его работу.

Пружинный дровокол из бросовых материалов, изготовление его под силу, практически любому человеку, у которого руки растут откуда надо. Механизм дровокол состоит из подвижной и неподвижной частей.

Неподвижная часть механизма

Неподвижная часть – основание из стального швеллера; к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – тот же швеллер.

Для придания конструкции большей прочности внизу опора с обеих сторон также усилена стальным уголком в виде распорок.

Затем к нижней части опоры на уровне углов приваривают площадку с приваренным к ней отрезком трубы так, чтобы угол между площадкой и основанием был 90 градусов.

Подвижная часть

Далее идет изготовление подвижной части делителя. Сверху к основанию на шарнире крепится подвижная стальная балка. С одного конца балки внизу также приваривается кусок трубы. Отрезы труб на площадке внизу опоры и внизу балки в верхней части опоры должны быть точно друг напротив друга.

Между ними устанавливается автомобильная рессора, которая удерживается на месте стволами труб, расположенными сверху и снизу друг напротив друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Поверх клина приваривается утяжелитель, в качестве которого можно использовать что угодно, например, кусок ржавой рейки.

Принцип действия

Принцип работы этого механизма прост. Автомобильная пружина удерживает балку делителя в исходном положении. Под клин дровокол устанавливается клин, который необходимо расколоть. «Оператор» дровокола резко нажимает на рукоятку, переводя ее вниз. Под действием мышечной силы человека, умноженной на вес утяжелителя, клин расщепляет чурку пополам. После этого ручку отпускают, коромысло возвращается в исходное положение под действием пружины.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективнее обычного топора или даже колуна, но все же недостаточно эффективны.

Морковокол

Другое дело дровокол, оснащенный электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого вам понадобится только пара шарикоподшипников, пара подшипников карданного вала, сам карданный вал и шкив.

Изготовление моркови

Почти каждый без труда найдет такой в ​​своем гараже. Другое дело, шишка или так называемая морковка, для ее изготовления требуется квалификация токаря и качественная сталь. Цилиндрическая заготовка должна иметь длину не менее 15-20 см и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и с шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два-три отверстия на той части заготовки, где нет резьбы с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно приступать к сборке “морковного” дровокол. Подшипники устанавливаются в карданные подшипники и привариваются к ним. Карданный вал вставляется в подшипник одного из подшипников, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается второй подшипник с шариковым подшипником, до упора в рукаве.

Затем на один из концов карданного вала надевается конус и прикручивается к нему болтами. Другой конец вала плотно прилегает к шкиву, который крепится к карданному валу гайкой.

К раме прикреплены шарикоподшипники, под которыми установлен электродвигатель, соединенный с дровоколом посредством ременной передачи. Для уменьшения количества оборотов «пряника» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при колке березовых чур он плохо справляется с берестой. Его дефекты приходится исправлять обычным топором или тесаком.

Дровокол своими руками фото

Мотоблок – какой выбрать? Описание надежных и функциональных моделей 2019 года!

Беседки из дерева: 140 фото и подробное описание садовой постройки

Чистка пруда: 80 фото проверенных способов очистки пруда

Гараж в частном доме – 120 фото лучших вариантов. Плюсы и минусы строительства дома с гаражом

Присоединяйтесь к обсуждению:

11 лучших дровокольных станков (осень 2022 г.) — обзоры и руководство по покупке

11 лучших дровоколов (осень 2022 г.) — обзоры и руководство по покупке

House & Beyond поддерживается читателями. Мы можем получать комиссию за продукты, приобретенные по ссылкам на этой странице. Узнайте больше о нашем процессе здесь

Представьте, что вы оказались на необитаемом острове. Какие 3 вещи вы бы взяли с собой? Любимая книга? Смартфон? Более легкий? Мы определенно взяли бы высокопроизводительный разделитель логов. Три из них, пожалуйста.

Исследуя дровоколы разных марок, мы выяснили, что не все они одинаково эффективны даже при одинаковой заявленной мощности двигателя. При выборе важно смотреть на реальное усилие разветвителя и тип двигателя. Мы выбрали для вас 11 лучших дровокольных станков. И мы уверены, что лучшая модель — Swisher LS22E. Это электрический дровокол, который намного быстрее и проще в использовании, чем дровоколы других типов. Кроме того, мы включили более дорогие и удобные дешевые модели, чтобы вы могли найти свой идеальный выбор.

Обзор 11 лучших разветвителей логов 2018 г.

?

Вовлечение потребителей

Выбрано 5573 человек за последние 30 дней

9,9

Отзывы клиентов

Отзывы клиентов

9,7

Репутация бренда

на основе WWEB Analytics

9.5

. и преимущества.

9,4

9,9

Swisher LS22E — это электрический дровокол с электродвигателем на 120 В. В нем используется гидравлическая система, обеспечивающая усилие раскалывания до 22 тонн, что делает его идеальным для больших бревен, которые бывает трудно расколоть. Он имеет максимальный диаметр бревна 25 дюймов и максимальную длину бревна 25,5 дюймов, что, опять же, больше, чем большинству из нас нужно для домашнего использования. А с временем цикла 13 секунд этот дровокольный станок обязательно справится с любой большой кучкой бревен за короткое время.

В нем используется гидравлический бак емкостью 2,5 галлона, устойчивый к ржавчине. Крайне важно убедиться, что масло в гидравлическом резервуаре перед использованием дровокольного станка находится в безопасном рабочем диапазоне, как указано на щупе. Несоблюдение этого правила может привести к серьезному повреждению оборудования и представляет угрозу личной безопасности.

Разветвитель поддерживает как вертикальное, так и горизонтальное положение, поэтому вы можете выбрать, что для вас предпочтительнее. Имеется фиксатор луча, который обеспечивает надежную фиксацию сплиттера при использовании в вертикальном положении. Используйте ручку подъема балки, чтобы поднять дровокол, вытяните изогнутый стопорный штифт наружу, поверните и отпустите, чтобы зафиксировать балку на месте.

Swisher предлагает 1-летнюю ограниченную гарантию на гидравлическую систему и щедрую 3-летнюю ограниченную гарантию на детали и качество изготовления. В прилагаемом руководстве пользователя содержится подробное руководство о том, что может привести к аннулированию гарантии. Обязательно внимательно прочитайте его, чтобы воспользоваться поддержкой производителя в течение следующих 3 лет.

Чем он выделяется?

• Поддерживает вертикальное и горизонтальное разделение
• Прочные стальные детали
• Несколько движущихся частей
• 3 года гарантии на детали и сборку
• 1 год гарантии на гидравлику

Какие недостатки следует учитывать?

• Нельзя использовать розетку на 15 А, используется автоматический выключатель на 20 А
• Не использовать с удлинителем
• Дорогой

?

Consumer Engagement

Выбрано 6694 людьми за последние 30 дней

9. 7

Отзывы клиентов

Отзывы о клиентах

9,3

Репутация бренда

на основе onweb analytics

9,2

Особенности и преимущества

Обзор продукта

9,6

9,7

Выберите «Взременный». сделать много растопки. Этот компактный ручной дровокол изготовлен из прочного чугуна и весит 10 фунтов. Максимальный диаметр бревна составляет 6,5 дюймов, поэтому ограничьте бревна этой шириной, так как бревно должно проходить через 6,5-дюймовое кольцо разветвителя и на клин. Однако длина бревна не ограничена, и вы можете размещать на сплиттере бревна любого размера, как короткие, так и сверхдлинные. Просто убедитесь, что вы можете добраться до верхней части бревна, потому что именно здесь вам нужно будет ударить, чтобы заставить бревно опуститься на раскалывающее лезвие.

Чтобы использовать разветвитель, установите его на платформу. Есть отверстия для болтов, которые вы можете использовать, чтобы плотно прикрутить сплиттер к выбранному вами основанию. Дальнейшая сборка не требуется. Возьмите бревно и с помощью молотка (подойдет молоток любого размера, главное, чтобы вы могли его удобно поднимать. Для начала попробуйте 3 фунта) ударьте по верхней части бревна, чтобы протолкнуть его к раскалывающему лезвию и пройти сквозь него. Бревно разделится на две части, и полученные бревна упадут по обе стороны от лезвия. Достаточно одного удара, чтобы расколоть небольшое бревно. Для больших или твердых бревен может потребоваться еще несколько ударов.

Этот разветвитель очень прост в использовании и относительно безопасен. Просто будьте осторожны, чтобы не ударить молотком по пальцам, так как вам нужно поддерживать бревно одной рукой, когда вы опускаете молоток другой рукой.

Производитель предлагает щедрую 5-летнюю гарантию. Однако мы не ожидаем, что сплиттер доставит вам какие-либо обозримые проблемы.

Почему он попал в наш список?

• Прочная чугунная конструкция
• Очень прост в использовании
• Нет шума
• Можно использовать в помещении
• Отличные цены
• Поставляется с 5-летней гарантией

Что в нем не идеального?

• Не раскалывает бревна больше 6,5 дюймов
• Требуется немного выносливости
• Не поставляется с разделительной базой

?

Consumer Engagement

Выбрано 7115 людьми за последние 30 дней

9,6

Отзывы о клиентах

Отзывы о клиентах

9.2

Репутация бренда

на основе ONWEB Analytics

9,4

Особенности и преимущества

Обзор продукта

9,2

9,6

. это облегчает работу по расщеплению небольших бревен и обрезке растопки. Сила раскола передается с помощью молотка, на котором четко указан ударный вес, в данном случае 7,7 тонны. Молоток отделен от клина нейлоновой шайбой. Все, что вам нужно сделать, это положить бревно на основание, затем поднять дровокол за ручку и поместить его поверх бревна, а затем поднять молоток и бросить. Сила затем разделит журнал, и вы сможете повторно разделить разделенные журналы столько раз, сколько захотите, чтобы получить размеры журналов, которые вы хотите. Нейлоновая шайба со временем начнет изнашиваться, но ее можно заменить.

Колун не поставляется с платформой для колки, так что вам придется импровизировать базу. Обычно достаточно большого стабильного бревна. Просверлите отверстие в этом основании бревна с помощью сверла, которое идет в комплекте с вашим разветвителем, а затем вставьте в него стержень разветвителя. Именно на этот стержень вы затем вставляете ручку с топором-колуном, топором для растопки и молотком. Вот и вся сборка!

Очень легкий и простой в эксплуатации, этот дровокол также сводит к минимуму риск получения травмы. Часть колуна крепко удерживает бревно, которое вы раскалываете, чтобы оно не соскользнуло.

Поскольку вы обеспечиваете мощность, необходимую для активации 7,7-тонного раскалывающего усилия, может оказаться невозможным расколоть большое количество бревен за один раз. Дровокол имеет максимальную длину бревна 26 дюймов и неограниченный диаметр бревна. Если вы раскалываете очень широкие бревна, вы можете попробовать расколоть бревно от края и отрегулировать положение и угол по мере того, как оно становится меньше.

Поставляется с 2-летней гарантией и 2-месячной гарантией возврата денег.

Каковы его лучшие качества?

• Маленький и легкий
• Простота в эксплуатации
• Достаточно безопасен в использовании
• Удобно носить с собой
• Занимает мало места при хранении
• Низкая цена

Что можно улучшить?

• Требуется некоторая выносливость для работы
• Прочные бревна нельзя раскалывать
• Не поставляется с разделительной базой

?

Взаимодействие с потребителями

Chosen by 6324 people in the past 30 days

9.5

Customer Feedback

Customer Feedback

9.4

Brand Reputation

Based onweb analytics

9.0

Features & Benefits

Product Review

9. 4

9,5

Swisher LSED14534 34 Ton Timber Brute оснащен двигателем Kawasaki V-Twin мощностью 14,5 л.с. и двухступенчатым насосом производительностью 22 галлона в минуту для обеспечения оптимальной мощности и времени цикла. Цилиндр увеличенного размера намеренно сделан таким образом, чтобы обеспечить максимальное усилие раскалывания. Электрический стартер обеспечивает плавный запуск, поэтому вы можете включить его и сразу же приступить к работе. Его сила раскалывания 34 тонны достаточна для того, чтобы прорубить любой тип дерева. Он имеет максимальную длину бревна 24 дюйма и максимальный диаметр бревна 24 дюйма. Это означает, что вы сможете расколоть большинство бревен, если вы используете тяжелую древесину.

Этот дровокол работает как в вертикальном, так и в горизонтальном положении, предоставляя вам различные варианты и универсальность при колке. Вертикальная балка надежно удерживает разветвитель, когда вы поднимаете его в вертикальное положение, поэтому риск получения травмы отсутствует.

Вы можете использовать двухстороннее лезвие или добавить четырехстороннее разделение, чтобы получить более мелкие бревна в два раза быстрее. Дровокол имеет прочную опору для бревен, которая удерживает расколотые бревна, так что вам не нужно наклоняться до уровня земли, чтобы поднять их.

LSED14534 весит 751 фунт и поставляется с набором прочных колес для легкого перемещения. Прицепное устройство входит в комплект для легкой буксировки по дороге.

Прочная конструкция, в том числе стальной сварной гидравлический бак, гарантирует надежную работу в течение многих лет.

Swisher предоставляет 2-летнюю ограниченную гарантию на детали и качество изготовления. Цена выше, но если вы будете раскалывать несколько бревен в год, это, безусловно, хорошее вложение, учитывая, что вы будете использовать его в течение многих лет без каких-либо сбоев, за исключением, возможно, нескольких замен некоторых мелких деталей. года.

Какие наши любимые функции?

• Мощный, с высокой силой раскалывания
• Разделяется как по вертикали, так и по горизонтали
• Эффективно раскалывает большие и твердые бревна.
• Включает четырехсторонний клин
• Включает подставку для разделенных бревен.
• Буксируемый по дорогам
• 2 года ограниченной гарантии

Что может быть лучше?

• Дорогой
• Аккумулятор и гидравлическая жидкость приобретаются отдельно

?

Вовлечение потребителей

Выбрано 3406 человек за последние 30 дней

9,4

Отзывы клиентов

Отзывы клиентов

8.9

Репутация бренда

на основе Anweb Analytics

8.9

и преимущества.

9.0

9.4

Обратите внимание на дровоколы Powerhouse XM-880, если вы регулярно колите много дров. Он супер-быстрый и быстро и эффективно пройдет через любую груду дерева. В электрическом дровоколе с двигателем на 14,5 ампера используется кинетический механизм, благодаря чему достигается высокая скорость расщепления. Время цикла составляет 1 секунду, что является самым быстрым расколом дров. Поршень с автоматическим возвратом назад повышает эффективность, сохраняя при этом короткие циклы хода.

XM-800 обладает усилием раскалывания 12 тонн, максимальной длиной бревна 24 дюйма и максимальным диаметром бревна 12 дюймов, что означает, что вам будет удобно раскалывать большое количество бревен, так как большинство из них попадают в этот диапазон размеров. Кроме того, он имеет телескопический клин с тремя настройками или колку бревен короче 24 дюймов. Вы можете установить его на отметке 19″, 21,6″ или 24″ для бревен соответствующей длины.

Для управления сплиттером необходимо использовать две руки. Это требование обеспечивает максимальную эффективность делителя и повышенную безопасность для вас.

Его электродвигатель работает тихо, так что вам нравится колоть дрова, и вам не нужно беспокоиться о том, чтобы побеспокоить соседей или разбудить спящего ребенка.

Поставляется с износостойкими встроенными колесами и ручкой для удобства транспортировки. Корпус изготовлен из прочной промышленной стали толщиной 3 мм с порошковым покрытием, что обеспечивает долгие годы надежной службы.

Он также небольшой и несколько легкий, весит 148 фунтов, не шатается при перемещении и не громоздкий при хранении. Его компактный дизайн делает его идеальным для людей с небольшим навесом или небольшим пространством в гараже.

На дровокольные станки Powerhouse предоставляется 1-летняя гарантия как на детали, так и на качество изготовления.

Почему он попал в наш список?

• Компактный дизайн
• Прочная стальная конструкция
• Телескопический клин для раскалывания длинных бревен
• Время цикла 1 секунда
• Автоматически втягивающийся поршень
• Управление двумя руками для повышения безопасности
• 1 год гарантии

Что в нем не идеального?

• Не раскалывает массивные бревна
• Короткая гарантия по сравнению с конкурирующими моделями

?

Вовлечение потребителей

Выбрано 8220 человек за последние 30 дней

9. 3

Отзывы клиентов

Отзывы клиентов

8.8

Репутация бренда

на основе Anweb Analytics

8.9

и преимущества

.

9.1

9.3

Ручной гидравлический дровокол Sun Joe LJ10M обеспечивает усилие раскалывания 10 тонн, что является похвальным показателем для ручного дровокольного станка. Вы должны вручную управлять двумя рукоятками, чтобы активировать двухскоростной насос, обеспечивающий усилие раскалывания. Сан Джо намеренно использует удлиненные рукоятки управления для повышения эффективности.

Он легко раскалывает бревна шириной не более 8 дюймов и длиной не более 18 дюймов, что делает его идеальным для легких работ по раскалыванию бревен, которые не требуют больших раундов или требуют много часов в день.

Он раскалывает дрова в горизонтальном положении и имеет подставку для бревен, которая удерживает расколотые бревна, чтобы вам не приходилось наклоняться к земле, чтобы их собрать.

Хотя возвратная пружина плунжера движется быстро, чтобы поддерживать короткие ходы, она не сбрасывается автоматически. Вы должны повернуть ручку, чтобы сбросить его, но стержень быстр и эффективен. Чтобы работать быстрее, вы можете отпустить клин наполовину, а не полностью назад.

Разветвитель весит всего 87 фунтов, и им легко управлять. Он также имеет задние колеса, чтобы сделать его перемещение легким. Если вы собираетесь работать дальше в лесу, вы можете легко загрузить дровокол в кузов своего грузовика, чтобы взять его с собой.

Этот ручной дровокольный станок Sun Joe имеет привлекательную цену. Если вы не хотите много тратить, но хотите уйти с инструментом, который стоит ваших денег и выполняет свою работу, это хороший выбор. Производитель дает 2 года гарантии на детали и качество сборки.

Почему он особенный?

• Маленький, компактный и легкий
• Прочная стальная конструкция
• Поставляется с подставкой для бревен
• Длинные ручки для максимального рычага
• Отличные цены
• 2 года гарантии

Какие недостатки?

• Лучше всего раскалывает небольшие бревна. Требуется больше времени, чтобы разделить большие бревна, и, возможно, не удастся разделить массивные твердые бревна.
• Возвратная пружина плунжера не сбрасывается автоматически
• Низко посажен и требует небольшого изгиба

?

Consumer Engagement

Выбрано 6849 людьми за последние 30 дней

9.1

Отзывы о клиентах

Отзывы клиентов

8.7

Репутация бренда

на основе ONWEB Analytics

8. 6

Функции и преимущества

Обзор продукта

8.7

9.11

. Wen

9000

. горизонтальный дровокольный станок с усилием раскола 6,5 тонн, работающий от двигателя 15А. Он использует гидравлическую систему с давлением 3263 фунта на кв. дюйм, гидравлическим баком на 3,7 л и ходом цилиндра 14,75 дюйма.

Он идеально подходит для не очень больших бревен и с легкостью расколет любое бревно малого и среднего размера. Он имеет 5-дюймовый острый клин, который легко прорезает любой тип дерева. 20-секундный цикл, поддерживаемый постоянным давлением в 13 000 фунтов, означает, что ни одно бревно не будет слишком твердым для этого клина. Дровокол имеет максимальный диаметр бревна 10 дюймов и максимальную длину бревна 20,5 дюймов. Это средний размер бревен, которые большинство людей раскалывают в своих домах, и в этом случае многие из бревен намного короче 20 дюймов, поэтому вы достаточно хорошо защищены.

Управление дровоколом осуществляется двумя руками, что гарантирует повышенную безопасность. Имеется прочная ручка с мягким захватом, которая облегчает перемещение дровокола. Это дополняется 5,5-дюймовыми колесами, которые никогда не спускаются, большой размер которых позволяет без проблем транспортировать дровокол.

Поставляется с 34-дюймовой подставкой, которую можно не использовать. Многие из нас, кто любит работать на высоте, найдут это долгожданным дополнением. Но если вам удобнее работать с разветвителем на гораздо более низком уровне, вы можете не использовать подставку. В этом случае вы прикрепите стержень с колесами прямо к дровоколу, чтобы дровокол стоял на земле.

Дровокол продается по достаточно низкой цене и является хорошим соотношением цены и качества для тех, кто не хочет раскалывать бревна в тяжелых условиях. WEN предоставляет 2-летнюю ограниченную гарантию на детали и качество изготовления.

За что мы его любим?

• Эффективный и экономичный автоматический возвратный цилиндр
• Регулируемое ограничительное кольцо для сокращения времени цикла и повышения эффективности
• Поставляется с подставкой
• Большие колеса
• Твердая рукоятка
• Доступная цена
• Безопасность, управление двумя руками
• 2 года ограниченной гарантии

Что нас разочаровало?

• Низкое усилие раскалывания делает его непригодным для раскалывания больших бревен

?

Consumer Engagement

Выбрано 9429 людьми за последние 30 дней

9. 0

Отзывы клиентов

Отзывы клиентов

8.6

Репутация бренда

На основе веб-аналитики

8.7

Особенности и преимущества

Обзор продукта

8.8

9.0

Двигатель Boss Industrial ES7T20, V 5, V Обладая усилием раскалывания 7 тонн, он легко раскалывает бревна малого и среднего размера. ES7T20 имеет максимальный диаметр бревна 10 дюймов, что немного меньше, чем мы привыкли ожидать от среднего максимального диаметра бревна, но он адекватно соответствует требованиям, учитывая, что вы не будете использовать его для раскалывания массивных бревен. Тем не менее, Boss компенсирует ограниченный диаметр максимальной длиной бревна 20,5 дюймов, что больше, чем в среднем делят многие из нас.

Это горизонтальный разветвитель, расположенный довольно низко. Вам не придется высоко поднимать бревна, чтобы положить их на стол для колки. Тем не менее, это может означать, что придется много нагибаться, чтобы переместить бревна для повторного разделения.

Для работы с этим сплиттером Boss требуется только одна рука. Для людей, которым нравится менять руки, когда они работают со стопкой бревен, это отличная функция. Это означает, что ваши руки не устанут независимо от того, как долго вы работаете с дровоколом.

Домкрат автоматически возвращается в исходное положение, когда вы убираете руки с рычага. Преимущество этого двоякое: вы не тратите энергию на возврат тарана в исходное положение, а мгновенное отступление повышает безопасность. 9№ 0003

Этот дровокол имеет небольшой, компактный дизайн и не займет много места в вашем сарае или гараже. Он весит всего 107 фунтов и имеет большие колеса, которые облегчают его перемещение.

Цена отличная, и Boss дает 2-летнюю ограниченную гарантию на детали, включая гидравлику, и качество изготовления.

Что выделяется?

• Прочная конструкция
• Простое управление одной рукой
• 2 года гарантии
• Отличные цены
• Автоматический возврат поршня
• Работает тихо

Какие минусы удалось найти?

• Максимальный диаметр бревна всего 10 дюймов
• Низкое усилие раскалывания, не подходит для больших бревен
• Это низко. Требуется много изгибов

?

Consumer Engagement

Выбрано 2101 человеком за последние 30 дней

8.9

Отзывы клиентов

Отзывы клиентов

8.4

Репутация бренда

на основе onweb analytics

8,5

Особенности и преимущества

Обзор продукта

8,5

8,9

Орионмоттх прочный, как это выглядит. У него прочный чугунный клин и прочный стальной корпус, и он должен работать годами без признаков износа и не доставлять вам никаких проблем.

Это горизонтальная электрическая установка с двигателем мощностью 2300 Вт, мощностью 2 л.с. и объемом гидравлического масла объемом 2,8 литра. Обладая усилием раскалывания 7 тонн, он удобно раскалывает бревна диаметром 10 дюймов и длиной 20 дюймов. Многие люди разбивают журналы примерно такого размера, поэтому вы сможете разделить журналы большинства размеров. Дробилка работает быстро, и благодаря 10-секундному циклу вам не потребуется много времени, чтобы расколоть огромную кучу бревен.

Этот разветвитель требует управления двумя руками при запуске двигателя. Удерживая кнопку включения/выключения одной рукой и рычаг управления другой рукой, включите его. Эта процедура повышения безопасности исключает риск получения травмы при работе с дровоколом.

Он весит 100 фунтов и имеет компактный дизайн, удобный для переноски и хранения. Два больших колеса и встроенная рукоятка облегчают его перемещение.

OrionMotorTech предоставляет 2-летнюю гарантию на детали и качество изготовления. Также обещают обменять ваш дровокол, если он неисправен, поэтому желательно поэкспериментировать с дровоколом через несколько дней после доставки, чтобы оценить его исправность и работоспособность и определить, нужна ли вам замена, пока не стало слишком поздно.

Почему мы впечатлены?

• Прочный чугунный клин и стальная конструкция корпуса
• Водонепроницаемый IP, изоляция класса B
• Короткий, 10-секундный цикл
• Автоматический возврат
• Управление двумя руками для повышения безопасности
• 2 года гарантии
• Бесплатная замена неисправного инструмента

О каких недостатках следует помнить?

• Низкое усилие раскалывания означает, что он не идеален для массивных и твердых бревен.
• При использовании приходится сильно наклоняться

?

Вовлечение потребителей

выбрано 3864 людьми за последние 30 дней

8.7

Отзывы клиентов

Отзывы клиентов

8.3

Репутация бренда

на основе Anweb Analytics

8.3

и преимущества

.

8,5

8,7

YARDMAX YS0552 — это легкий гидравлический электрический дровокол весом 100 фунтов, который легко перемещать и хранить. Также не занимает много места для хранения. Он имеет двигатель на 15 ампер и 0,9Гидравлический бак объемом 3 галлона для мощной подачи давления, необходимого для раскалывания бревен.

Колун работает в горизонтальном положении и имеет усилие колки 5 тонн. Он легко пройдет через бревна диаметром 10 дюймов и максимальной длиной бревна 20,5 дюймов.

Время цикла 16 секунд гарантирует, что вы сможете расколоть кучу бревен за короткое время. Нам понравилось, что у него есть ограничитель хода, что означает, что вы можете сократить время разделения для более коротких бревен для большей эффективности. Также имеется лоток для бревен, в котором хранятся расколотые бревна, чтобы они не падали на землю. Это исключает любой риск получения травмы от падающих бревен. Двуручное управление гарантирует вашу безопасность во время использования.

Поставляется с подставкой для обеспечения более высокой и устойчивой рабочей поверхности. Использование подставки не является обязательным. Если вы предпочитаете, вы можете просто использовать настольный разветвитель без подставки, но с прикрепленной подставкой вы не будете сильно сгибаться. Установка подставки проста и не требует много времени на сборку. Это единственная часть сборки, которую вам придется выполнить, если вы решите использовать подставку, потому что остальная часть сплиттера уже собрана и готова к использованию. Его колеса большие, 7 дюймов, что повышает его портативность. На этот сплиттер производитель дает 2 года гарантии.

Какие наши любимые функции?

• Компактная и легкая конструкция
• Поставляется с подставкой
• Включает ограничение хода для большей эффективности
• Двуручное управление для большей безопасности
• Самовозвратный рычаг
• Лоток для бревен для хранения бревен
• 2 года гарантии

Что может быть лучше?

• Низкое усилие раскалывания, не идеально для больших бревен

?

Вовлечение потребителей

Выбрано 6827 человек за последние 30 дней

9,8

Отзывы клиентов

Отзывы клиентов

9,3

Репутация бренда

На основе Wheb Analytics

9.6

.

9.4

9.8

37-тонный горизонтальный газовый дровокол RuggedMade — это мощный, прочный газовый дровокол с огромным усилием раскалывания 37 тонн. Этот сплиттер оснащен 4-тактным двигателем Raven мощностью 15 л.с. и оснащен электрическим стартером для плавного и быстрого запуска. В нем используется двухступенчатый гидравлический насос производительностью 22 галлона в минуту с быстрым обратным ходом для привода 3,5-дюймового гидроцилиндра. Он может пробивать бревна диаметром до 24 дюймов и длиной до 30 дюймов. Разделитель обеспечивает три времени цикла для журналов разного размера. Для бревен длиной 20 дюймов вы получаете цикл 9секунды; для 24 дюймов вы получаете время цикла 12 секунд; а для 30 дюймов вы получаете время цикла 15 секунд. Вы получаете и мощность, и скорость, видя, как он пробивает любое бревно менее чем за 20 секунд.

Имеется ограничитель хода, который позволяет сократить время цикла для небольших бревен, эффективно экономя время и повышая эффективность дровокола. Лоток для сбора бревен удерживает все ваши расколотые бревна, поэтому вы можете просто поднять их с лотка и доставить в нужное место, не наклоняясь, чтобы поднять их с земли.

Он поставляется с подъемником для бревен грузоподъемностью 300 фунтов, что позволяет загружать и поднимать столько бревен, сколько он может удержать за один раз. Это экономит время, и вам не нужно поднимать и нести огромные бревна к столу для колки. Подъемник легко снимается для буксировки и хранения.

Вставное четырехстороннее лезвие обеспечивает большую универсальность и позволяет при необходимости быстрее раскалывать бревна на более мелкие части.

Это тяжелая машина весом 1097 фунтов, но 12-дюймовые колеса и 2-дюймовое прицепное устройство облегчают ее перемещение и буксировку. RaggedMade дает 1 год гарантии на запчасти.

Чем он выделяется?

• Плавный электрический пуск
• Включает раздельный лоток для журналов
• Подъемник для бревен
• Делитель большой емкости
• Высокая сила раскалывания
• Может раскалывать большие прочные бревна
• Колет бревна на четыре стороны
• Регулируемый ограничитель хода
• Стопорный клапан с автоматическим возвратом
• Буксируемый по дорогам

Какие недостатки следует учитывать?

• Шумный
• Дорогой

На что следует обратить внимание

Теперь давайте посмотрим, что нужно учитывать при покупке дровокольного станка. Вы видели некоторые из лучших моделей, представленных в настоящее время на рынке, но как решить, какую из них выбрать? Мы рассмотрим все это и пройдемся по функциям, чтобы вы знали, на что обращать внимание при выборе между любыми двумя разделителями бревен.

Что такое разделитель журналов и как он работает?

Дровокол — это оборудование, используемое для раскалывания бревен на более мелкие части. Он может быть ручным или механическим. Ручной вариант идеален для использования, если у вас есть только несколько бревен для разделения или небольшие или средние бревна для разделения. Но если у вас есть огромная куча бревен или вам нужно расколоть бревна гораздо большего размера, предпочтительнее вариант с электроприводом. Дровоколы с приводом могут быть электрическими или использовать бензиновый двигатель. У каждого есть свои плюсы и минусы, поэтому выбирайте в зависимости от вашего конкретного использования. Мы перечисляем различные плюсы и минусы каждого ниже.

Ручные дровоколы

Pros

• Они дешевле, чем их электрические собратья.
• Недорогие в эксплуатации – для работы не требуется источник энергии.
• Вы можете использовать их где угодно.
• Безопасны для окружающей среды.

Минусы

• Возможно, они не смогут разделить большие бревна.
• Их вместимость ограничена и обычно определяется тем, сколько бревен вы сможете расколоть, прежде чем наступит усталость.
• Они более трудоемки, так как требуют, чтобы вы использовали ногу, чтобы управлять педалями, или руки, чтобы поворачивать рычаги или поднимать молоток.

Дровоколы с электроприводом

Плюсы дровоколов с электроприводом

• Они эффективно раскалывают большие бревна.
• Они обладают большой вместимостью и могут разделить столько бревен, сколько потребуется.
• Обладают высокой силой раскалывания.
• Они быстрые.
• Электрические дровоколы можно использовать внутри помещений.
• Электрические дровоколы не производят вредных выбросов.

Минусы электрических дровоколов

• Они раскалывают только те бревна, которые в них помещаются. Если некоторые из ваших бревен больше и не могут поместиться внутри лезвия или клина дровокол, дровокол не сможет их разделить.
• Вы не можете использовать их, если у вас нет источника питания, для электрической версии, или газа, для бензиновой версии.
Газовые дровоколы
• нельзя использовать в помещении.
• Газовые дровоколы испускают дым.
• Они дороже, чем ручные дровоколы, причем газовые дровоколы являются самыми дорогими из трех вариантов.

Особенности, которые следует учитывать при выборе дровокол

Вы решили использовать электрический дровокол. Давайте теперь посмотрим на функции, которые определяют, насколько мощным является разделитель журналов и какие журналы он может фактически разделить. Например, с каким диаметром и длиной бревен может работать электрический дровокол? Достаточно ли он мощный, чтобы раскалывать массивные бревна?

Дровокол типа

Все электрические дровоколы используют один из двух механизмов расколки: гидравлический или кинетический. В гидравлическом двигателе энергия проходит через небольшой цилиндр и по большей площади, чтобы прижать клин. В кинетической системе двигатель сначала приводит в действие вращающийся маховик, который, в свою очередь, приводит в действие клин, раскалывающий бревно при нажатии на рычаг.

Обе системы имеют уникальные преимущества, главным из которых является то, что гидравлические двигатели более мощные, а кинетические системы быстрее. Однако из-за способности запасать мощность заранее некоторые кинетические дровоколы более мощные, чем гидравлические дровоколы с такими же характеристиками.

Кроме того, гидравлическая система менее сложна и, следовательно, менее подвержена сбоям и дефектам в работе, что делает ее более надежной и долговечной, чем кинетический двигатель. Вы можете заметить, что многие дровоколы, работающие на гидравлическом двигателе, имеют более длительную гарантию, чем их кинетические аналоги. Это связано со сложным механизмом и тем, что в нем больше соединительных частей, чем в гидравлической системе.

Горизонтальные, вертикальные или комбинированные дровоколы

Некоторые дровоколы предназначены для раскалывания бревен в горизонтальном положении. Другие предназначены для работы в вертикальном положении, а третьи предназначены для использования в обоих положениях. В вертикальных разветвителях вы кладете бревно на стол в горизонтальном положении, а затем опускаете клин, чтобы разделить бревно. В горизонтальном положении вы кладете бревно на столы для колки таким образом, чтобы лезвие проходило через один конец и высовывалось из другого.

Ни одна позиция разделения не лучше другой. Ваш выбор будет исключительно вопросом личных предпочтений. С комбинированными сплиттерами вы можете выбрать горизонтальное или вертикальное положение. Следуйте инструкциям производителя о том, как поднять делитель и поддерживать его в вертикальном положении перед включением зажигания.

Некоторые дровоколы поставляются с подъемником, который можно опустить на землю, положить на него бревно и нажать на рычаг, чтобы поднять его, пока оно не окажется на том же уровне, что и стол для колки. Подъемники делают вашу работу еще проще, так как вам не нужно тащить бревна на стол.

Сила раскалывания

Сила раскалывания измеряется в тоннах и относится к силе, прикладываемой для успешного раскалывания бревна. Поскольку дровокол работает, в основном, вбивая клин в бревно, эта сила трамбовки является силой раскалывания. Чем выше тоннаж, тем более объемные раунды может разделить ваш дровокол. Газовые дровоколы имеют самое высокое усилие раскола, самые мощные из них имеют предельную нагрузку 40–60 тонн. За ними следуют электрические дровоколы с усилием раскалывания от 4 тонн до 20 тонн. Ручные дровоколы имеют наименьшее усилие раскалывания, которое обычно составляет от 6 тонн до 14 тонн.

Если вы хотите расколоть кучу зеленых бревен, используйте дровокол с большей силой раскола, учитывая, что зеленые бревна труднее расколоть, чем закаленные, и поэтому требуется больше мощности и силы раскалывания.

Двигатель и мощность

Мощность двигателя определяет, насколько мощным будет дровокол, что, в свою очередь, определяет размер бревен, которые он может расколоть. Дровоколы с большими двигателями и большей силой тока легко раскалывают большие твердые бревна. Те, у кого двигатели меньшего размера и меньше силы тока, могут раскалывать только небольшие бревна и могут не иметь достаточной мощности, чтобы раскалывать зеленые бревна. Конкретными свойствами, на которые следует обратить внимание, являются лошадиные силы, ампер и сила расщепления. Дровоколы с более высокими значениями в каждой категории имеют большую мощность и лучше подходят для раскалывания жестких бревен, в то время как дровоколы с более низкими значениями мощности имеют меньшую мощность и лучше всего подходят для раскалывания небольших, легко разделяемых бревен.

Длина и диаметр бревна

Это относится к максимальной длине и диаметру бревна, которые может разделить дровокол. Некоторые разделители бревен могут разделять только бревна шириной 6 дюймов, а другие — только бревна длиной 20 дюймов или меньше. Эти размерные емкости имеют решающее значение, поскольку они определяют размер бревен, которые может разделить ваш разделитель бревен. Если вы планируете расколоть много бревен большего размера, рекомендуется выбрать дровокол с большим максимальным диаметром и длиной бревна. В противном случае ваш разделитель журналов будет ограничен только разделением небольших журналов. Кроме того, существуют дровоколы с максимальным диаметром бревна 40 дюймов и максимальной длиной бревна 30 дюймов. Примеры дровоколов с большими допусками по диаметру и длине включают 37-тонный горизонтальный газовый дровокол RuggedMade, Swisher LS22E и Swisher LSED14534 34-тонный лесоруб Brute. С таким разделителем бревен вы сможете эффективно разделять бревна большего размера. Некоторые дровоколы имеют неограниченный максимальный диаметр, что означает, что они могут принимать бревна любой ширины. Это лучший тип для тяжелых бревен, которые не подходят для небольших дровоколов. Хорошие примеры включают Kindling Cracker Firewood Kindling Splitter и Logosol Smart Splitter.

Время цикла

Время цикла означает количество времени, которое требуется оперативной памяти разделителя журнала для разделения журнала и возврата в исходное положение для второго цикла. Чем меньше время цикла, тем быстрее работает разделитель и тем больше журналов разделит разделитель. С таким сплиттером на расщепление бревен уйдет меньше времени. Максимальное время цикла сверхбыстрых разделителей бревен, большинство из которых являются кинетическими, составляет 1 секунду. Хорошим примером является разветвитель бревен Powerhouse XM-880. Но даже время цикла от 5 до 15 секунд считается быстрым и позволяет довольно быстро пройти кучу журналов.

Управление одной или двумя руками

Некоторые дровоколы требуют управления двумя руками, когда вы должны использовать обе руки, чтобы повернуть два рычага. С этим типом вы должны нажать оба рычага вниз, чтобы привести в действие клин. Если вы нажмете только один рычаг, клин не сдвинется с места. Этот тип считается более безопасным, так как в случае любого механического отказа риск пораниться будет невелик. Его можно использовать как в ручных, так и в механических дровоколах.

Второй тип требует только одной руки, чтобы поднять или опустить один рычаг, чтобы привести в действие клин. Размещение свободной руки в неправильном месте при использовании дровокола этого типа может привести к серьезной травме, если рука соприкоснется с клином. Не пытайтесь двигать бревно свободной рукой после того, как вы начали раскалывать его, так как это может привести к серьезной травме.

Портативность

Ваш дровокол оснащен колесами для удобства перемещения. При использовании качественных колес для перемещения дровокольного станка требуется только один человек, поскольку он стабилен. Убедитесь, что колеса катятся легко, не заедают и не сдвигаются вбок. Некоторые дровоколы поставляются с транспортировочной ручкой, что делает их перемещение еще проще. Вы можете немного переместить разделитель логов, если покупаете в физическом магазине.

При покупке в Интернете обязательно проверьте разделитель бревен, как только он будет доставлен. Если вы заметили проблему с колесами, немедленно сообщите об этом производителю или продавцу, и они должны быть в состоянии организовать замену.

Если у дровокольного станка также есть шаровая сцепка, это означает, что при необходимости его можно буксировать в другом месте. Просто прицепите его к своему грузовику и вперед. Некоторые люди любят буксировать его на газонокосилке. Используйте то, что вам подходит, но сначала проверьте, что рекомендует производитель, чтобы не повредить сплиттер и не подвергнуть себя и других участников дорожного движения риску. Кроме того, следите за скоростью при буксировке дровокола. Придерживайтесь ограничений скорости в районе, где вы будете перевозить дровокол, и у вас не должно возникнуть проблем. Отличные дровоколы для буксировки включают 37-тонный горизонтальный газовый дровокол RuggedMade и 34-тонный лесоруб Swisher LSED14534 Brute.

Гарантия

На хороший дровокол предоставляется гарантия производителя. Будьте осторожны при покупке без гарантии, потому что, если у вас возникнут проблемы, вы будете сами по себе. И, учитывая, сколько денег вы тратите на машину, правильно иметь поддержку производителя. Некоторые производители предлагают всеобъемлющую гарантию, которая распространяется на гидравлику, детали и качество изготовления, в то время как другие дают разные гарантии для каждого — гарантия на гидравлику и гарантия на детали и качество изготовления. Гарантийный срок может варьироваться от одного года до пяти лет, поэтому тщательно взвесьте свои варианты, принимая во внимание, что покрывается, а что нет, чтобы не разочароваться, когда через несколько месяцев вам понадобится ремонт или замена деталей.

Также обратите внимание, что когда предоставляется две гарантии, гарантия на механизм дровокольного станка в большинстве случаев будет короче, чем на запчасти и работу.

Как пользоваться разделителем бревен

Разделители бревен просты в использовании. Вам нужно только соблюдать осторожность, чтобы исключить риск получения травмы. Это вы делаете, ознакомившись с разделителем бревен перед его использованием и зная различные части, которые будут в движении, когда разделитель бревен находится в работе. Это поможет вам обратить внимание на все движущиеся части и гарантирует, что вы не поместите туда руки или ноги и не получите травму. Вот упрощенная пошаговая процедура использования разделителя логов:

1. Убедитесь, что у вас достаточно топлива, если вы используете газовый дровокол. Если вы используете электрический, убедитесь, что он находится достаточно близко к электрической розетке.
2. Включите двигатель и, если вы используете газовый дровокол, поверните топливный кран, чтобы включить его.
3. Положите бревно на разделочный стол.
4. Нажмите на рычаг, чтобы опустить топор, продолжая движение до тех пор, пока бревно не будет полностью расколото.
5. Потяните за рычаг, чтобы поднять клин.
6. Удалить разделенные журналы.
7. Повторите процесс для всех журналов.

Советы по обслуживанию

Из всех трех вариантов дровоколов ручные дровоколы проще всего обслуживать. У них нет текущих расходов, и они могут требовать очень небольшого ухода. Электрические дровоколы также просты в обслуживании и, за исключением стоимости электроэнергии, не требуют больших эксплуатационных расходов. Газовые дровоколы являются наиболее сложными из трех. С ними вы несете больше эксплуатационных расходов, потому что вам приходится заправлять бензин каждый раз, когда он заканчивается. А так как газ дороже электричества, вы будете тратить больше. Они также требуют более тщательного ухода, чем два других. Вот несколько советов, как поддерживать дровокол в отличном состоянии:

• Не используйте дровокол, если он находится в сомнительном механическом состоянии. Хорошей практикой является тщательная проверка разветвителя перед каждым использованием.
• Затяните все ослабленные болты, гайки, винты и хомуты и замените все изношенные или поврежденные детали, убедившись, что используемые запасные части соответствуют спецификациям производителя.
• Проверяйте уровень масла перед каждым использованием. Рекомендуемый уровень безопасности указывается метками на щупе.
• Избегайте использования и хранения разветвителя во влажной среде. Используйте и храните его в сухом, прохладном месте, предпочтительно в помещении.
• Замените гидравлическую жидкость в соответствии с рекомендациями производителя.

Соображения безопасности

Большинство производителей используют ряд мер безопасности, чтобы сделать дровокол максимально безопасным во время использования. Они могут быть доступны не на всех разветвителях бревен, поэтому проверьте, есть ли у модели, которую вы хотите купить, один или несколько из них.

• Некоторые дровоколы имеют нескользящие резиновые ручки, которые обеспечивают удобство при работе с рычагами и гарантируют, что вы случайно не отпустите рычаг.
• Некоторые из них также имеют зажимы для удержания бревна на месте во время раскалывания.
• Некоторые из них имеют аварийную остановку для мгновенной остановки двигателя для повышения безопасности.

Дополнительные меры предосторожности, которые вы можете принять при обращении с дровоколом, включают:

• Не прикасайтесь к буксирной рукоятке, столу для расколки или ОЗУ во время работы дровокольного станка. Также не трогайте сплиттер во время работы. Например, снятие вентиляционной пробки с гидробака во время работы делителя может привести к серьезной травме из-за горячего масла.
• Во время работы всегда блокируйте колеса дровокола кирпичами или деревянными брусками, чтобы дровокол не двигался.
• Всегда управляйте дровоколом из указанной «зоны оператора», чтобы у вас был легкий доступ к рычагам и вы могли удобно нажимать их по мере необходимости. В вашем руководстве пользователя это будет должным образом проиллюстрировано.
• Никогда не пытайтесь разделить два или более журналов друг на друга. Это может привести к серьезной травме.
• Никогда не пытайтесь разделить журнал. Всегда следите за тем, чтобы разделить бревна по длине. Разделитель бревен предназначен для работы по длине бревна, а не поперек бревна. При горизонтальном распиле бревно может лопнуть и нанести травму.
• Никогда не проверяйте наличие утечек гидравлической жидкости руками. Вместо этого проведите куском картона над областью, где, как вы подозреваете, есть утечка, и посмотрите, нет ли обесцвечивания.
• Никогда не вносите никаких изменений в механические части или двигатель. Используйте дровокол в том виде, в котором он был разработан и собран производителем.
• Никогда не используйте разветвитель под дождем или снегом. Влажные условия представляют угрозу безопасности.

Как переместить разделитель логов?

Дровоколы поставляются с колесами для удобства транспортировки. За исключением некоторых, дровоколы слишком громоздки и тяжелы, чтобы их можно было поднимать и переносить, поэтому наиболее безопасным способом перемещения с места на место является толкание их на колесах. Вы также можете буксировать его на своем автомобиле, если вам нужно использовать его в отдаленном месте.

Какие породы дерева можно раскалывать?

С помощью дровокол можно раскалывать все виды древесины. Дровоколы достаточно мощные, чтобы расколоть зеленые бревна, твердые породы дерева, такие как гикори, дуб, клен, орех, береза, вишня, бук, вяз и все виды бревен. Их высокая производительность означает, что вы можете использовать их на любом типе дерева, влажном или сухом. Обратите внимание, что раскалывание зеленой древесины может занять больше времени, так как она более жесткая. С помощью дровокольного станка вы также можете раскалывать бревна большего размера, чем топором или колуном. Большинство дровокольных станков могут удобно раскалывать бревна диаметром 25 дюймов, что практически невозможно сделать с помощью топора.

Нужно ли затачивать раскалывающий клин дровокол?

Да, когда затупится. Вы сможете использовать свой дровокол некоторое время, пока клин не затупится и не потребует заточки. Сколько времени пройдет до того, как вы получите тупой клин, зависит от того, как часто вы раскалываете бревна, поэтому это будет варьироваться от человека к человеку. Самое главное – регулярно осматривать клин на наличие признаков затупления, а затем предпринимать необходимые действия для его заточки. Комбинация грубого металлического напильника и тонкого металлического напильника добьется цели. Используя грубый металлический напильник, начните с выравнивания любых дефектов на каждой стороне клина. Затем медленно сгладьте края с каждой стороны, чтобы начать процесс заточки. Закончите напильником по металлу, стараясь напилить клин по всей длине одинаковое количество раз с обеих сторон.

Могу ли я использовать коммерческий дровокол для бытовых нужд?

Да, при условии, что вы придерживаетесь размера, который соответствует вашим потребностям в разделении журнала. Для домашнего использования достаточно небольших дровоколов — обычно менее 20 тонн —. Если вы будете раскалывать гораздо более широкие бревна, чем обычно, вам потребуется более крупный дровокол, вероятно, в диапазоне 20–40 тонн.

Какие удлинители можно использовать для электрического дровокола?

Во-первых, проверьте, дал ли производитель вашего дровокола какие-либо конкретные рекомендации по удлинителям. Если они есть, используйте их. Если их нет, используйте толстый код расширения подходящего размера. Толстый удлинитель может выдержать требуемый ток, тогда как более тонкий шнур не сможет. Использование тонкого шнура может привести к падению напряжения в сети и потере мощности, что приведет к перегреву дровокола. Калибр кода расширения определяет толщину, и чем меньше калибр, тем толще шнур.

Старайтесь не подниматься выше 50 футов, потому что чем длиннее шнур, тем меньше энергии достигает дровокол. Следите за тем, чтобы шнур был как можно короче, чтобы на дровокол поступало максимальное количество электроэнергии.

Кроме того, для газовых дровоколов и при использовании электрических дровоколов на открытом воздухе убедитесь, что используемый удлинитель предназначен для использования вне помещений. Использование шнура, предназначенного для использования в помещении, на открытом воздухе представляет собой риск для безопасности.

Наш Вердикт

Нам понравилось, что Swisher LS22E можно использовать как в горизонтальном, так и в вертикальном положении. Это высокопроизводительный дровокол с усилием раскалывания 22 тонны, который мог раскалывать бревна значительно большего размера, чем те, которые вы в среднем раскалываете для своего костра. Его прочная стальная конструкция и детали, которые казались прочными и крепкими, стали для нас еще одним преимуществом. По этой причине он занимает первое место.

Наш второй выбор — Kindling Cracker Firewood Kindling Splitter, небольшой ручной дровокол, который позволяет быстро и легко раскалывать небольшие поленья. Он продается по отличной цене и не требует никаких операционных расходов. Просто прикрепите его к основе и отделите.

Наш третий выбор, Logosol Smart Splitter, представляет собой превосходный ручной дровокол, легкий и, следовательно, простой в эксплуатации. Это также довольно доступно по сравнению с более продвинутыми вариантами в нашем списке, но не жертвует качеством или безопасностью.

27-тонный дровокол — Champion Power Equipment

Силовое оборудование Чемпиона

Буксируемый 27-тонный дровокол Champion с двигателем объемом 224 куб. см легко справляется с самыми прочными бревнами. Быстрое 11-секундное время цикла и автоматический возвратный клапан сокращают ваше рабочее время, а удобные ловители бревен и простая регулировка из горизонтального положения в вертикальное спасают вашу спину.

Описание

Силовое оборудование Champion 100424 27-тонный горизонтальный/вертикальный дровокольный станок с полной балкой не только избавляет от изнурительной работы по раскалыванию бревен, но и сокращает ваше рабочее время, чтобы вы могли переключиться на другие задачи.

Зависит от надежного пуска отдачи для запуска мощного одноцилиндрового двигателя Champion объемом 224 куб. -отключение масла для безопасности.

Никогда больше не пытайтесь поднять большое тяжелое бревно на дровокол. Требуется всего несколько секунд и три простых шага, чтобы преобразовать ваш дровокол из горизонтального в вертикальное. Эта мощная машина обрабатывает бревна длиной до 24 дюймов и весом до 100 фунтов.

Двадцать семь тонн колки обеспечивают необходимую мощность. Гидравлическая масляная система имеет емкость масла 4,5 галлона и работает со скоростью 11 галлонов в минуту, чтобы преодолевать жесткие бревна.

Компания Champion разработала этот дровокол для повышения эффективности благодаря малому времени цикла, составляющему 11 секунд, расширенной зоне оператора и надежному клапану с автоматическим возвратом, обеспечивающему более 300 циклов в час. Удобные ловушки для бревен защищают вашу спину, сохраняя свежерасколотую древесину в пределах легкой досягаемости.

Двухступенчатый шестеренчатый насос надежно регулирует расход и давление, обеспечивая высокий расход/низкое давление при отсутствии сопротивления и низкий расход/высокое давление при распиловке бревна для повышения производительности.

Этот дровокол подходит для большинства кузовов грузовиков, кроме того, его легко буксировать благодаря колесам, одобренным DOT, со скоростью до 45 миль в час, 2-дюймовому шаровому сцепному устройству и удлиненному дышлом, которые подходят для буксировки большинства квадроциклов/вездеходов.

Без проблем благодаря прилагаемой масляной воронке, моторному маслу 10W-30 и гидравлическому маслу. (Примечание: устройство поставляется в собранном виде при покупке в магазине; устройства, заказанные онлайн, поставляются в разобранном виде, даже если их забирают в магазине).

Этот дровокол сертифицирован EPA и соответствует требованиям CARB. Покупайте с уверенностью — наша надежная поддержка и сеть сервисных центров подкрепят вашу покупку двухлетней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

• Масляная воронка
• Улавливатели бревен
• Моторное масло
• Гидравлическое масло

Характеристики

Ram Force	27 т
Рабочее положение	Горизонтальное вертикальное
Время цикла	11 с.
Максимальная длина журнала	24 дюйма.
Максимальный вес бревна	100 фунтов
Подставки для бревен	Да
Улавливатели бревен	Да
Автоматический возврат	Да
Клиновой тип	Одинокий
Материал клина	Закаленная сталь
Диаметр цилиндра	3,9 дюйма.
Размер штока цилиндра	1,6 дюйма.
Гидравлический насос	2-этапный
Скорость гидравлического потока	11 гал/мин
Емкость системы гидравлического масла	4,5 галлона.
Объем бака гидравлического масла	4 гал.
Тип гидравлического масла	AW-32, универсальное гидравлическое масло, жидкость для автоматических трансмиссий
Гидравлический фильтр	Внутренний/внешний
Гидравлическое масло в комплекте	Да
Тип питания	Бензин
Тип пуска	Отдача
Марка двигателя	Чемпион
Объем двигателя	224cc
Тип двигателя	4-тактный
Емкость для бензина	0,8 гал.
Моторное масло Тип	10W-30
Объем моторного масла	0,5 кварт.
Моторное масло включено	Нет
Отсечка при низком уровне масла	Да
Колеса	Да
Тип колеса	Пневматический
Диаметр колеса	16 дюймов.
Буксируемый	Да
Тип сцепки	2-дюймовая шаровая сцепка
Крылья	Да
Максимальная скорость буксировки	45 миль в час
Сертифицировано EPA	Да
CARB-совместимый	Да

Габаритные размеры

Длина	89,5 в. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
