Двигатели асинхронные взрывобезопасные
Двигатели взрывобезопасные серий 2АЗМВ1, 4АЗМВ, 5АЗМВ, АЗВ и АЗТВ с видом взрывозащиты
“взрывонепроницаемая оболочка” предназначены для привода стационарных насосов,
компрессоров, углесосов и других механизмов во взрывоопасных зонах, в которых
возможно образование взрывоопасных смесей газов, паров с воздухом 1, 2, 3 категории
и групп Т1, Т2, Т3, Т4 или смесей пыли с воздухом.
Структура обозначения двигателей серий АЗМВ.
Структура обозначения двигателей серий АЗМ и АЗМВ
XАЗМВ1 – ХХХХ / ХХХХ – ХХХ Х | |
---|---|
X | Номер серии двигателей |
А | Асинхронный двигатель |
З | Система вентиляции – замкнутая |
М | Исполнение по пусковым характеристикам: М – для механизмов с нормальными условиями пуска |
В | Взрывонепроницаемая оболочка |
1 | Модификация |
ХХХХ | Мощность, кВт |
XXXX | Напряжение, В |
XXХ | Климатическое исполнение |
Х | Категория размещения |
Структура обозначения двигателей серий АЗВ и АЗТВ
АЗТВ – ХХХХ / ХХХХ – 4ХХХ Х | |
---|---|
А | Асинхронный двигатель |
З | Система вентиляции – замкнутая |
Т | Для привода механизмов с тяжелыми условиями пуска |
В | Взрывонепроницаемая оболочка |
ХХХХ | Мощность, кВт |
XXXX | Напряжение, В |
4 | Число полюсов |
ХXX | Климатическое исполнение |
Х | Категория размещения |
Основные технические данные двигателей
Тип | Мощнность, кВт | Напряжение, В | Частота вращения, об/мин | Коэфф. мощнности | КПД, % | Масса, кг | ГОСТ или ТУ |
---|---|---|---|---|---|---|---|
2АЗМВ 1-500/6000 У2,5 | 500 | 6000 | 2979 | 0,89 | 94,8 | 3850 | ТУ16-510.428-82 |
2АЗМВ 1-630/6000 У2,5 | 630 | 6000 | 2979 | 0,90 | 95,3 | 4170 | |
2АЗМВ 1-800/6000 У5 | 800 | 2979 | 0,89 | 95,4 | 5670 | ТУ16-510.363-78 | |
2АЗМВ 1-1000/6000 У5 | 1000 | 6000 | 2982 | 0,90 | 95,9 | 6470 | |
2АЗМВ 1-1250/6000 У5 | 1250 | 6000 | 2982 | 0,90 | 96,2 | 7090 | |
2АЗМВ 1-1600/6000 У5 | 1600 | 6000 | 2979 | 0,90 | 96,1 | 8700 | ТУ16-510.779-81 |
2АЗМВ 1-2000/6000 У5 | 2000 | 6000 | 2982 | 0,90 | 96,4 | 9208 | |
4АЗМВ-800/10000У2,5 | 800 | 10000 | 2983 | 0,88 | 95,7 | 4260 | ТУ16-90.ИАЕЛ.528. 426.014ТУ |
4АЗМВ-1000/6000У2,5 | 1000 | 6000 | 2982 | 0,88 | 96,2 | 4288 | |
4АЗМВ-1000/10000У2,5 | 1000 | 10000 | 2983 | 0,88 | 96,0 | 4544 | |
4АЗМВ-1250/6000У2,5 | 1250 | 6000 | 2980 | 0,88 | 96,4 | 4580 | |
4АЗМВ-1250/10000У2,5 | 1250 | 10000 | 2980 | 0,90 | 96,3 | 4900 | |
4АЗМВ-1600/6000У2,5 | 1600 | 6000 | 2979 | 0,90 | 4916 | ||
4АЗМВ-1600/10000У2,5 | 1600 | 10000 | 2976 | 0,88 | 95,7 | 6600 | ТУ16-90.ИАЕЛ.528. 626.006ТУ |
4АЗМВ-2000/6000У2,5 | 2000 | 6000 | 2979 | 0,88 | 96,6 | 7004 | |
4АЗМВ-2000/10000У2,5 | 2000 | 10000 | 2979 | 0,87 | 96,0 | 7040 | |
4АЗМВ-2500/6000У2,5 | 2500 | 6000 | 2976 | 0,88 | 96,5 | 8112 | |
4АЗМВ-2500/10000У2,5 | 2500 | 10000 | 2982 | 0,88 | 96,5 | 8096 | |
5АЗМВ-3150/6000УХЛ4 | 3150 | 6000 | 2988 | 0,90 | 96,9 | 10830 | ТУ16-92.ИАЕЛ.528. 726.004ТУ |
5АЗМВ-3150/10000УХЛ4 | 3150 | 10000 | 2988 | 0,91 | 96,8 | 11550 | |
5АЗМВ-4000/6000УХЛ4 | 4000 | 6000 | 2985 | 0,90 | 97,1 | 11700 | |
5АЗМВ-4000/10000УХЛ4 | 4000 | 10000 | 2985 | 0,91 | 97,0 | 12900 | |
5АЗМВ-5000/6000УХЛ4 | 5000 | 6000 | 2985 | 0,90 | 97,3 | 13000 | |
АЗВ-800/6000-4УХЛ1 | 6000 | 1489 | 0,87 | 95,4 | 5780 | ИАЕЛ ИА.528.526.011ТУ | |
АЗВ-800/10000-4УХЛ1 | 800 | 10000 | 1489 | 0,88 | 95,2 | 6140 | |
АЗВ-1000/6000-4УХЛ1 | 1000 | 6000 | 1488 | 0,87 | 95,7 | 6240 | |
АЗВ-1000/10000-4УХЛ1 | 1000 | 10000 | 1492 | 0,88 | 95,7 | 6660 | |
АЗВ-1250/6000-4УХЛ1 | 1250 | 6000 | 1492 | 0,87 | 96,1 | 6700 | |
АЗВ-12500/10000-4УХЛ1 | 1250 | 10000 | 1492 | 0,88 | 96,0 | 7540 | |
АЗВ-1600/6000-4УХЛ1 | 1600 | 6000 | 1492 | 0,88 | 96,4 | 7620 | |
АЗВ-1600/10000-4УХЛ1 | 1600 | 10000 | 1492 | 0,88 | 96,2 | 8360 | |
АЗВ-2000/6000-4УХЛ1 | 2000 | 6000 | 1492 | 0,88 | 96,6 | 8440 | |
АЗВ-800/6000-4У5 | 800 | 6000 | 1490 | 0,87 | 95,4 | 5780 | ИАЕЛ.528.526.011-18ТУ |
АЗВ-1000/6000-4У5 | 1000 | 6000 | 1490 | 0,88 | 95,7 | ||
АЗВ-1250/6000-4У5 | 1250 | 6000 | 1492 | 0,87 | 96,1 | 6700 | |
АЗВ-1600/6000-4У5 | 1600 | 6000 | 1492 | 0,88 | 96,4 | 7620 | |
АЗВ-2000/6000-4У5 | 2000 | 6000 | 1492 | 0,88 | 96,6 | 8440 | |
АЗТВ-1600/6000-4УХЛ1 | 1600 | 6000 | 1492 | 0,88 | 96,4 | 9400 | ИАЕЛ.528.726.005ТУ |
АЗТВ-1600/1000-4УХЛ1 | 1600 | 10000 | 1493 | 0,88 | 96,2 | 10050 | |
АЗТВ-2000/6000-4УХЛ1 | 2000 | 6000 | 1492 | 0,88 | 96,6 | 10160 | |
АЗТВ-2000/10000-4УХЛ1 | 2000 | 10000 | 1493 | 0,88 | 96,4 | 11200 |
Двигатели асинхронные взрывобезопасные типа ВАО2Э и ВАОКЭ предназначены для работы в шахтах, опасных по газу и пыли, и во взрывоопасных зонах помещений и наружных установок.
Свойства двигателей асинхронных взрывобезопасных ВАО2Э и ВАОКЭ
Имеют вид взрывозащиты «взрывонепроницаемая оболочка» исполнения РВ-3В или 1ExdIIBT4 (ВАО2Э), 1ExdIIAT4 (ВАОКЭ)
Снабжены подшипниками качения с консистентной смазкой
Обдуваемые
Взаимозаменяемые с двигателями типов ВАО2 и ВАОК
Структура обозначения двигателей серий ВАО2Э и ВАОКЭ
ВАО X – Э – XXX – X – X – У – 2,5 | |
---|---|
ВАО | Взрывобезопасный асинхронный обдуваемый (взаимозаменяемый с двигателями серии ВАО2 и ВАОК) |
X | 2 – номер серии двигателей с короткозамкнутым ротором, К – двигатель с контактными кольцами (фазный ротор) |
Э | зготовитель НПО “ЭЛСИБ ОАО |
XXX | Высота оси вращения, мм |
X | Условное обозначение длины станины |
X | Число полюсов |
У | Климатическое исполнение (по ГОСТ 15150-69) |
2,5 | Категория размещения (по ГОСТ 15150-69) |
Основные технические данные двигателей ВАО2Э и ВАОКЭ
Тип | Мощн., кВт | Напряж., В | Частота вращения, об/мин | Коэфф. мощн. | КПД, % | Масса, кг | ГОСТ или ТУ |
---|---|---|---|---|---|---|---|
ВАО2Э-315 M4 У2,5 | 250 | 660 | 1482 | 0,90 | 94,6 | 1620 | ТУ16-95 ИАЕЛ526726. 012ТУ |
ВАО2Э-355 M6 У2,5 | 250 | 660 | 991 | 0,88 | 95,0 | 2070 | |
ВАО2Э-355 L6 У2,5 | 315 | 660 | 991 | 0,88 | 95,4 | 2320 | |
ВАОКЭ-450 S6 У2,5 | 250 | 660 | 985 | 0.86 | 94,3 | 2490 | ТУ16-95 ИАЕЛ528233. 005ТУ |
ВАОКЭ-450 M6 У2,5 | 315 | 660 | 987 | 0.86 | 94,9 | 2800 | |
ВАО2Э-315 M4 У2,5 | 250 | 380/660 | 1482 | 0,90 | 94,6 | 1620 | ТУ16-96 ИАЕЛ526726. 012ТУ |
ВАО2Э-355 M6 У2,5 | 250 | 380/660 | 991 | 0,88 | 95,0 | 2070 | |
ВАО2Э-355 L6 У2,5 | 315 | 380/660 | 991 | 0,88 | 95,4 | 2320 | |
ВАОКЭ-450 S6 У2,5 | 250 | 380/660 | 985 | 0,86 | 94,3 | 2490 | ТУ16-95 ИАЕЛ528233. 005ТУ |
ВАОКЭ-450 M6 У2,5 | 315 | 380/660 | 987 | 0.86 | 94,9 | 2800 |
www.elm-motors.ru
Взрывозащищенные электродвигатели ГОСТ (отечественные)
Взрывозащищенные электродвигатели применяются в системах, работающих с легковоспламеняемыми газовыми и паровоздушными средами. Конструктивное исполнение устройств предполагает наличие прочного корпуса и непроницаемой оболочки, гарантирующей защиту от механических повреждений. Оборудование полностью герметично и не пропускает потенциально опасные пары к внутренним механизмам.
Мы готовы предложить взрывозащищенные электродвигатели по лучшей цене. Многие позиции в наличии. Лучшие сроки доставки.

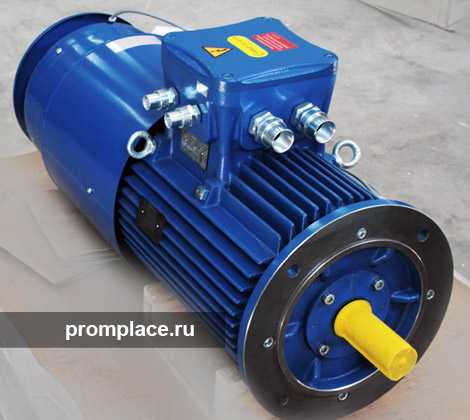

Конструкция и применение электродвигателей взрывозащищенных асинхронных
Конструктивно электродвигатель взрывозащищенный асинхронный представляет собой оборудование с тремя фазами и короткозамкнутым ротором. Внешняя оболочка выполнена из специальных негорючих материалов, способных исключить распространение пламени при пожароопасных ситуациях. Покрытие выдерживает высокое внутренне давление, образующееся при взрыве, и минимизирует опасность для производственных помещений.
В качестве основного материала для изготовления корпуса применяется чугун и высококачественная листовая сталь. Охлаждение выполняется за счет подачи воздуха на ребристую поверхность корпуса. Подшипники силовых агрегатов смазываются, а периодичность обработки регламентирована нормативными документами.
Электродвигатели взрывозащищенного исполнения делятся на три категории в соответствии с классом защиты и особенностями использования:
- Первая группа силовых установок применяется в подземных выработках и шахтах, на рудниках и в наземных зданиях, потенциально взрывоопасных ввиду наличия горючей пыли или газа.
- Категория II используется в помещениях и наружных установках, установленных во взрывоопасных по содержанию газа зонах.
- Группа III содержит оборудование, используемое во взрывоопасных пылевых средах.
Основными покупателями силовых установок КВТ, АИМА и других моделей оборудования являются предприятия, работающие в нефтеперерабатывающей, газовой и химической отраслях, шахтах и рудниках. Класс защиты оборудования разделяется на три категории. Уровень 2 соответствует устройствам с защищенностью в стандартных режимах работы. Категория 1 присваивается изделиям, способным обеспечить взрывобезопасность при частичных повреждениях конструкции. Уровень 0 соответствует двигателям, в которых применяются специальные меры защиты.
Характеристики электродвигателей взрывозащитного исполнения
Электродвигатели асинхронные трехфазные взрывозащищенные маркируются в соответствии с требованиями нормативных документов и техническими характеристиками. Основными параметрами силовых установок являются:
- Область применения и класс взрывозащищенности.
- Мощность оборудования и скорость вращения вала электродвигателя.
- Категория взрывоопасности рабочей среды, в которой эксплуатируется оборудование.
- Температурный класс установок, ограничивающий максимально допустимую температуру корпуса.
- Категория нагревостойкости изоляционного покрытия.
- Климатические условия эксплуатации прибора.
Купить взрывозащищенные электродвигатели ВР и другие модели оборудования можно в нашей компании. Мы предлагаем продукцию высокого качества по доступной цене. Квалифицированный персонал поможет подобрать необходимую модель по техническим параметрам, классу защищенности и варианту использования. На все оборудование предоставляются выгодные условия и дополнительные скидки.
Приобретение электродвигателя в нашей компании – это гарантия работоспособности оборудования и качественной защиты от взрывов и пожароопасных ситуаций. На изделия распространяются гарантийные обязательства и выдаются сертификаты качества. Для получения профессиональной консультации и оформления заявки достаточно связаться с сотрудниками посредством заполнения формы на сайте, по электронной почте или телефону.
el-dv.com
Взрывозащищенные электродвигатели ВА
Трехфазные двигатели ВА 1ExdllBT4x.
Асинхронные взрывозащищенные электродвигатели с короткозамкнутым ротором серии ВА предназначены для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям НА, ИВ, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, ТЗ и Т4 по ГОСТ Р 51330.5. Область применения двигателей во взрывоопасных зонах — в соответствии с главой 7.3 ПУЭ-86 и ГОСТ Р 51330.13.
По уровню взрывозащиты двигатели серии ВА являются взрывобезопасными и имеют маркировку 1ExdllBT4x по ГОСТ Р 51330.0. Взрывобезопасность обеспечивается взрывозащитой вида «d» — «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1. Знак «х» в обозначении маркировки означает, что при установке двигателя (кроме случая трубной подводки кабелей) должны быть предусмотрены дополнительные меры по закреплению кабелей, предотвращающие растягивающие усилия, скручивание и выдергивание кабелей из кабельных вводов.
Технические данные взрывозащищенных электродвигателей ВА:
Тип двигателя | Pном, кВт | Частота вращения, об/мин | КПД, % | Iном, при 380В, А | Мном, Нм | Мп/МномНм | Iп/Iном | Ммах/Мном | Масса, IM10xx, кг |
n = 3000 об/мин | |||||||||
ВА132М2 | 11 | 2910 | 88 | 21,1 | 36,1 | 1,8 | 7,5 | 2,8 | 95 |
BA160S2 | 15 | 2930 | 90 | 28,8 | 48,5 | 2,2 | 7 | 2,9 | 170 |
ВА160М2 | 18,5 | 2930 | 90 | 35,1 | 60,3 | 2,4 | 7 | 3 | 180 |
BA180S2 | 22 | 2910 | 88 | 42,7 | 72,2 | 2 | 7 | 2,7 | 198 |
ВА180М2 | 30 | 2925 | 90,5 | 59,5 | 97,9 | 2,2 | 7,5 | 3 | 221 |
ВА200М2 | 37 | 2940 | 93 | 68 | 120 | 2,4 | 7 | 2,8 | 295 |
BA200L2 | 45 | 2940 | 93 | 82,6 | 146 | 2,4 | 7 | 2,8 | 315 |
ВА225М2 | 55 | 2955 | 93 | 100,9 | 178 | 2,1 | 6,9 | 2,7 | 371 |
n = 1500 об/мин | |||||||||
BA132S4 | 7,5 | 1440 | 87,5 | 15,1 | 49,7 | 2,1 | 7 | 2,6 | 86 |
ВА132М4 | 11 | 1445 | 88,5 | 22,2 | 72,7 | 2,3 | 7,5 | 3,2 | 102 |
BA160S4 | 15 | 1450 | 89 | 30,1 | 98,7 | 2,2 | 6,5 | 2,6 | 175 |
ВА160М4 | 18,5 | 1450 | 89,5 | 36,5 | 122 | 2,2 | 6,5 | 2,6 | 190 |
BA180S4 | 22 | 1460 | 90 | 44,2 | 144 | 1,7 | 7 | 2,7 | 205 |
ВА180М4 | 30 | 1460 | 90,5 | 59,3 | 196 | 1,7 | 7 | 2,7 | 234 |
ВА200М4 | 37 | 1460 | 92 | 71,9 | 242 | 2,5 | 6,5 | 2,6 | 295 |
BA200L4 | 45 | 1460 | 92 | 87,5 | 294 | 2,5 | 6,8 | 2,6 | 320 |
ВА225М4 | 55 | 1475 | 93 | 105 | 356 | 2,3 | 6,5 | 2,5 | 380 |
n = 1000 об/мин | |||||||||
ВА80МА6 | 0,75 | 930 | 71 | 2,3 | 7,7 | 2 | 4,5 | 2,2 | 38 |
ВА80МВ6 | 1,1 | 930 | 71 | 3,3 | 11,3 | 2 | 4,1 | 2,2 | 40 |
ВА112МА6 | 3 | 950 | 81 | 7,2 | 30,1 | 2,2 | 5,5 | 2,6 | 73,5 |
ВА112МВ6 | 4 | 945 | 82 | 9,3 | 40,4 | 2,2 | 5,5 | 2,6 | 78 |
BA132S6 | 5,5 | 960 | 85 | 12,3 | 54,7 | 2 | 6,5 | 2,4 | 81 |
ВА132М6 | 7,5 | 960 | 85,5 | 16,5 | 74,6 | 2,2 | 6,5 | 2,5 | 100 |
BA160S6 | 11 | 970 | 87 | 23,7 | 108 | 1,8 | 6,5 | 2,7 | 175 |
ВА160М6 | 15 | 970 | 88 | 30,8 | 148 | 1,8 | 6,5 | 2,5 | 200 |
ВА180М6 | 18,5 | 975 | 89,5 | 37,8 | 181 | 1,8 | 6,5 | 2,5 | 225 |
ВА200М6 | 22 | 975 | 90 | 44,2 | 215 | 2,2 | 6 | 2,2 | 285 |
BA200L6 | 30 | 975 | 90 | 60,3 | 294 | 2,2 | 6 | 2,6 | 320 |
ВА225М6 | 37 | 980 | 91 | 73,6 | 360 | 2,3 | 6,4 | 2,4 | 379 |
n = 750 об/мин | |||||||||
BA132S8 | 4 | 715 | 83 | 10,5 | 53,4 | 1,9 | 5 | 2,3 | 85 |
ВА132М8 | 5,5 | 715 | 83 | 13,6 | 73,4 | 1,9 | 5,5 | 2,4 | 99 |
BA160S8 | 7,5 | 725 | 86 | 18,9 | 98,7 | 1,6 | 5 | 2,4 | 175 |
ВА160М8 | 11 | 725 | 86 | 26,6 | 145 | 1,6 | 5 | 2,2 | 195 |
ВА180М8 | 15 | 730 | 86 | 34 | 196 | 1,6 | 5,5 | 2,2 | 225 |
ВА200М8 | 18,5 | 735 | 88 | 43 | 240 | 2 | 6,4 | 2,6 | 285 |
BA200L8 | 22 | 730 | 88 | 49 | 288 | 2 | 6 | 2,5 | 310 |
ВА225М8 | 30 | 735 | 91 | 62,6 | 390 | 2,1 | 5,4 | 2,2 | 380 |
Размеры двигателей ВА:
Исполнение на лапах IM 1xx1, IM 1xx2:
Исполнение комбинированное IM 2xx1, IM 2xx2:
Исполнение фланцевое IM 3xx1, IM 3xx2:
motors33.ru

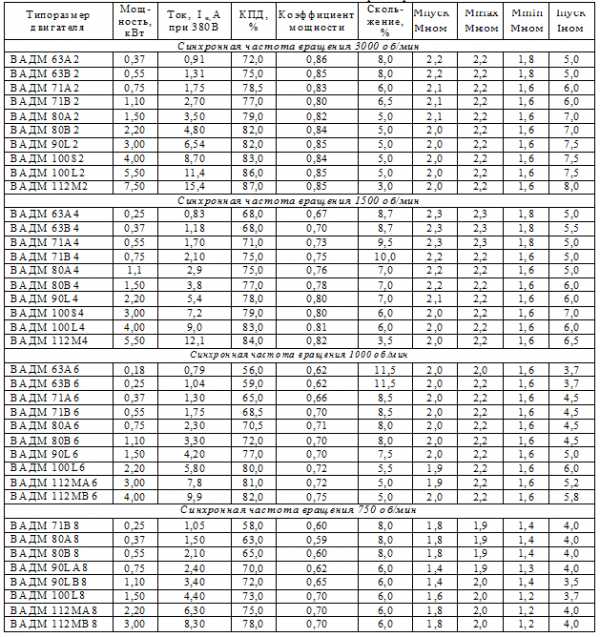

Взрывозащищенные электродвигатели — ОАО “Уралэлектро”
Двигатели предназначены для работы во взрывоопасных зонах классов 1 и 2 по ГОСТ Р МЭК 60079-10-1 помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенным к категории взрывоопасности IIB, IIC и температурному классу Т4, Т5 по ГОСТ Р МЭК 60079-0 и в соответствии с присвоенной маркировкой взрывозащиты и требованиями ГОСТ IEC 60079-14.
Тип и модификация двигателя | Габарит | Маркировка взрывозащиты по ГОСТ Р 60079-0 |
ВАДМ-М | 63-80 | 2Ех d е IIВ Т5 Gc 1Ех d IIВ Т4 Gb 1Ех d IIВ Т5 Gb 1Ех d IIC Т4 Gb |
90-112 | 2Ех d е IIВ Т4 Gc 1Ех d IIВ Т4 Gb 1Ех d IIC Т4 Gb | |
ВАДМ-МБ | 80-112 | 1Ех d IIВ Т4 Gb 1Ех d IIC Т5 Gb |
ВАДМ-Л | 63-80 | 2Ех d е IIВ Т4 Gc 1Ех d IIВ Т4 Gb |
ВАДМ-МБ | 112 | 1Ех d е IIВ Т4 Gb 1Ех d IIВ Т4 Gb 1Ех d IIC Т4 Gb |
1, 2 | уровень взрывозащиты электрооборудования – для взрывоопасных газовых сред (1), (2) |
Ex | знак соответствия оборудования стандартам на взрывозащиту |
d | вид взрывозащиты электрооборудования – взрывонепроницаемая оболочка «d» |
e | вид взрывозащиты – повышенная защита вида «e» (применяется для коробки выводов) |
IIB, IIC | подгруппа электрооборудования – для оборудования внутренней и наружной установки в местах с взрывоопасной газовой средой (кроме шахт и рудников) |
T4 , Т5 | температурный коэффициент электрооборудования |
Gb | дополнительное обозначение уровня защиты — взрывобезопасный |
Gc | дополнительное обозначение соответствует уровню взрывозащиты 2 — повышенной надежности против взрыва |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
ВАДМ | М | 112 | М | В | 6 | Б | УХЛ | 230/400 В | 60Гц | IM1081 | IP55 |
1 — Условное обозначение серии: В — взрывозащищенный; А – асинхронный;
2 — Электрическая модификация или специализированное исполнение:
- М – в чугуном или стальном корпусе;
- Л – в алюминиевом корпусе;
3 — Габарит — высота оси вращения (мм.): 63, 71, 80, 90, 100, 112;
4 — Установочный размер по длине станины:
- S – короткая;
- М – средняя;
- L – длинная;
5 — Длина сердечника статора (или может отсутствовать):
- А – первая;
- В – вторая;
6 — Число полюсов: 2, 4, 6, 8;
7 — Признак модификации:
- Б – со встроенным датчиком температурной защиты;
- А – радиационно-стойкое исполнение;
- 3 – для «чистых» помещений и «грязных» боксов АЭС;
8 — Вид климатического исполнения — климатическое исполнение по ГОСТ 15150: У, УХЛ, Т с категориями размещения 1-5.
Двигатели вида климатического исполнения ОМ с категорией размещения 2 -5 предназначены для привода вспомогательных механизмов во взрывоопасных зонах помещений на морских судах.
Электродвигатели серии ВАДМ-М предназначены для привода агрегатов, машин и механизмов, расположенных в «чистых» помещениях и «грязных» боксах АЭС. Двигатели могут изготавливаться классами безопасности: 2Н, 2НЗЛО, 3Н по НП-001-15. По отдельному заказу могут быть изготовлены 4 класса безопасности.
Двигатели исп. «АЭС» должны выполнять свое назначение при
следующих значениях параметров окружающей среды:
- тип среды — радиоактивный воздух;
- удельная активность, Бк/л до 7,4∙104;
- уровень радиации, Гр/с до 2,8∙10-4;
Номинальный режим работы S1 по ГОСТ IEC 60034-1. Двигатели также допускают работу в режиме S3 с ПВ 15, 25, 40%. Для двигателей ВАДМ-МВ номинальный режим работы S1 при условии, если поток воздуха от осевого вентилятора будет обдувать двигатель постоянно.
9 — Номинальное напряжение, В
Двигатели изготавливаются на номинальное напряжение, частоту сети, число выводных концов, схему соединения обмоток, указанных в таблице. Если напряжение не оговаривается в заказе, двигатель изготавливается на 380 В 50 Гц .
Частота сети, Гц | Напряжение сети, В | Число выводных концов обмотки | Схема соединений |
50 | 380, 400, 415, 500, 550, 660 | 3 | Звезда |
60 | 380, 400, 415, 440, 500 | 3 | Звезда |
50, 60 | 220/380, 230/400, 240/415, 380/660, 660/1140 | 6 | Треугольник / Звезда |
50, 60 | 220, 230, 240, 280, 280, 660 | 3 | Треугольник |
10 — Частота питающей сети, Гц.: 50, 60.
11 — Конструктивное исполнение по способу монтажа по ГОСТ 2479:
- двигатели ВАДМ-Л63- ВАДМ-Л80, ВАДМ-М(IIВ)90, ВАДМ-М(IIВ)100, ВАДМ-М (IIC)63- ВАДМ-М (IIC)132, ВАДМ-МБ (IIВ) 80- ВАДМ-МБ (IIВ)112 и ВАДМ-МБ (IIС) 80- ВАДМ-МБ (IIС)112 могут изготавливаться в исполнении: IM1081, IM2081, IM3081;
- двигатели ВАДМ-М(IIВ)63- ВАДМ-М(IIВ)80 могут изготавливаться в исполнении:
— IM1081, IM1281, IM2081, IM3081, IM4481, IM9881; - двигатели ВАДМ-МВ112 могут изготавливаться в исполнении IM3081.
12 — Степень защиты по ГОСТ IEC 60034-5.
В стандартном исполнении двигатели изготавливаются со степенью защиты IP 54, IP 55.
13 — Окраска.
Стандартная окраска соответствует установке двигателей в помещениях или под навесом на открытом воздухе при умеренной температуре. Цвет – RAL 5010 (синий). Окраска порошковыми эмалями. По требованию двигатели могут быть окрашены в другой цвет по RAL.
14 — Изоляция.
Двигатели в стандартном исполнении имеют класс нагревостойкости изоляции обмотки
статора – «H» (180ºС).
Электродвигатели асинхронные трехфазные во взрывозащищенном исполнении. Выпускаются серийно по ТУ 3341-035-05758017-2016.
Двигатели изготавливаются с одним выходным цилиндрическим концом вала по ГОСТ 12080. По требованию заказчика на свободном конце вала выполняется резьбовое отверстие. Шпонка по ГОСТ 23360. По заказу возможно изготовление двигателей с двумя выступающими концами вала.
Основные технические характеристики
Размер l39 равен нулю, т.к. ступень выходного конца вала находится на одном уровне с поверхностью фланца.
* Исполнение двигателей IM1281, IM9881, IM4481 изготавливаются в чугунном корпусе, исполнения IM1081; IM2081; IM3081изготавливаются в сварном стальном корпусе.
В числителе приведены данные для двигателей с коробкой выводов вида взрывозащиты «е», в знаменателе – вида взрывозащиты «d».
Основные размеры на двигатель ВАДМ-МВ112
ural-motor.ru
Двигатели асинхронные взрывозащищенные
Двигатели асинхронные взрывозащищенные с короткозамкнутым ротором
Двигатели ВАО
Трёхфазные асинхронные короткозамкнутые взрывобезопасные двигатели серий ВАО со взрывонепроницаемой оболочкой предназначены для продолжительного режима работы от сети переменного тока частотой 50 или 60 Гц в шахтах, опасных по газу и пыли и во взрывоопасных зонах помещений, отнесённых по взрывоопасности к категории 1, 2, 3 и к группам Т1, Т2, Т3, Т4 (согласно классификации ПУЭ), в качестве привода насосов, вентиляторов, дымососов, воздуходувок и других механизмов, используемых в различных отраслях народного хозяйства.
Исполнение – горизонтальное на лапах, с щитовыми подшипниками качения, IM1001. Исполнение по взрывозащите – IExdIIBT4 и PB-4B (ExdI) для двигателей ВАО2, ВАО5 и IExde IICT4 для ВАО3, 2Еxd II СТЗ-для ВАО 800. Охлаждение двигателей ICA051. Степень защиты двигателя и коробки выводов IP54.
Комплектно с двигателями поставляются: термосигнализатор, запасные части, съёмник подшипников (по заказу потребителя), эксплуатационная документация.
Двигатели изготовляются в соответствии с ГОСТ 183 и индивидуальными техническими требованиями Заказчика.
Тип изделия |
Мощность, кВт |
Напряже-ние, В |
Частота вращения, об/мин |
КПД, % |
Масса, кг |
Двигатели ВАО2-450 низковольтные |
|||||
ВАО2-450-200/380-2У2 |
200 |
380 |
3000 |
94,1 |
2370 |
ВАО2-450-250/380-2У2 |
250 |
380 |
3000 |
94,3 |
2370 |
Двигатели ВАО2-450 3000 об/мин |
|||||
ВАО2-450-160-2У2 |
160 |
6000 |
3000 |
92,36 |
1765 |
ВАО2-450S-2У2, У5, Т2, Т5 |
200 |
6000 |
94,10 93,60 |
1760 |
|
ВАО2-450М-2У2, ХЛ2, У5, Т2, Т5 |
250 |
6000 |
94,30 93,80 |
1800 |
|
BAO2-450LA-2T3 |
250 |
6600 |
3000 |
94,70 |
2055 |
ВАО2-450LA-2У2, У5, Т2, Т5 |
315 |
6000 |
94,40 93,90 |
2050 |
|
ВАО2-450-315-2ДУ2 |
315 |
10000 |
3000 |
94,64 |
2350 |
ВАО2-450LВ-2У2,ХЛ2,У5,Т2,Т5 |
400 |
6000 |
94,90 94,40 |
2330 |
|
BAO2-450LB-2T2, Т5 |
400 |
6600 |
3000 |
94,50 |
2320 |
BAO2-450-200-2ДУ2 |
200 |
10000 |
3000 |
93,4 |
2080 |
Двигатели ВАО2-450 1500 об/мин |
|||||
ВАО2-450-160-4У2 |
160 |
6000 |
1500 |
94,2 |
2045 |
ВАО2-450-200-4У2, У5 |
200 |
6000 |
1500 |
94,85 |
2250 |
ВАО2-450-200/3-4У2 |
200 |
3000 |
1500 |
94,91 |
2250 |
ВАО2-450-250-4Т2 |
250 |
3300 |
1500 |
94,92 |
2315 |
ВАО2-450-200-4ДУ2 |
200 |
10000 |
1500 |
96,4 |
2160 |
ВАО2-450-250-4У2, У5 |
250 |
6000 |
1500 |
94,85 |
2470 |
ВАО2-450-200-4ДУ2 |
250 |
10000 |
1500 |
94,00 |
2380 |
ВАО2-450-315-4У2, У5 |
315 |
6000 |
1500 |
94,72 |
2780 |
ВАО2-450-315-4Т2 |
315 |
3300 |
1500 |
95,04 |
2505 |
ВАО2-450-400-4У2, У5 |
400 |
6000 |
1500 |
95,21 |
4330 |
Двигатели ВАО2-560 |
|||||
ВАО2-560-500-2У2 |
500 |
6000 |
3000 |
93,51 |
4150 |
ВАО2-560-630-2У2 |
630 |
6000 |
3000 |
93,75 |
4400 |
ВАО2-560-800-2У2 |
800 |
6000 |
3000 |
94,66 |
4870 |
ВАО2-560-1000-2У2 |
1000 |
6000 |
3000 |
94,94 |
5250 |
ВАО2-560-400-2ДУ2 |
400 |
10000 |
3000 |
92,33 |
4130 |
ВАО2-560-500-2ДУ2 |
500 |
10000 |
3000 |
93,14 |
4380 |
ВАО2-560-630-2ДУ2 |
630 |
10000 |
3000 |
93,57 |
4850 |
ВАО2-560-800-2ДУ2 |
800 |
10000 |
3000 |
94,34 |
5280 |
ВАО2-560-1000-2ДУ2 |
1000 |
10000 |
3000 |
94,70 |
5250 |
ВАО2-560-400-4У2, У5 |
400 |
6000 |
1500 |
95,21 |
4425 |
ВАО2-560-500-4У2 |
500 |
6000 |
1500 |
94,71 |
5200 |
ВАО2-560-630-4У2, У5 |
630 |
6000 |
1500 |
95,82 |
5370 |
ВАО2-560-800-4У2 |
800 |
6000 |
1500 |
95,26 |
4750 |
ВАО2-560-800-6У2 |
800 |
6000 |
1000 |
94,82 |
4950 |
ВАО2-560-400-8У2 |
400 |
6000 |
750 |
94,2 |
4000 |
Двигатели ВАО2-630 |
|||||
ВАО2-630-800-4У2, У5 |
800 |
6000 |
1500 |
95,26 |
5000 |
ВАО2-630-800-6У2 |
800 |
6000 |
1000 |
94,82 |
5000 |
Двигатели ВАОЗ-450 |
|||||
ВАОЗ-4505-2У2 IIС |
200 |
6000 |
3000 |
94,10 |
1760 |
ВАОЗ-450М-2У2 IIС |
250 |
6000 |
3000 |
94,30 |
1800 |
ВАОЗ-450LА-2У2 IIC |
315 |
6000 |
3000 |
94,40 |
2050 |
ВАОЗ-450LВ-2У2 IIC |
400 |
6000 |
3000 |
94,90 |
2330 |
Двигатели ВАО-800 | |||||
ВАО-800-1000-12УХЛ4 |
1000 |
6000 |
500 |
95,30 |
11530 |
ВАО-800-800-10УХЛ4 | 800 | 6000 | 600 | 95,00 | 12000 |
ВАО-800-630-10УХЛ4 | 630 | 6000 | 600 | 94,6 | 12000 |
Двигатели ВАО-560 | |||||
ВАО-560-1250-2У2 | 1250 | 6000 | 3000 | 96,3 | 5050 |
ВАО-560-1250-2ДУ2 | 1250 | 10000 | 3000 | 95,9 | 5050 |
ВАО-560-1600-2У2 | 1600 | 6000 | 3000 | 96,1 | 5050 |
ВАО-560-1600-2ДУ2 | 1600 | 10000 | 3000 | 96,3 | 6000 |
ВАО-560-2000-2У2 | 2000 | 6000 | 3000 | 96,4 | 6000 |
Двигатели ВАО5-450 1500 об/мин | |||||
ВАО5-450-200-4У2, У5 | 200 | 6000 | 1500 | 93,8 | 1965 |
ВАО5-450-250-4У2, У5 | 250 | 6000 | 1500 | 95,0 | 2315 |
ВАО5-450-315-4У2, У5 | 315 | 6000 | 1500 | 95,0 | 2315 |
ВАО5-450-400-4У2, У5 | 400 | 6000 | 1500 | 95,2 | 2820 |
Структура условного обозначения:
ВАО – взрывозащищенный асинхронный, обдуваемый
2, 3, 5 – номер серии; 450, 560, 630 – высота оси вращения, мм
S, LA, LB, M – условная длина станины; 160…1000 – мощность в кВт
У2, Т2, У5, Т5 – климатическое исполнение
IIC – знак подгруппы электрооборудования
Двигатели взрывозащищенные вертикальные типа ВАСО2 и ВАСО4
Двигатели серий ВАСО2 и ВАСО4 предназначены для работы от сети переменного тока напряжением 380 В, частоты 50 Гц в качестве безредукторного привода аппаратоввоздушного охлаждения. Маркировка по взрывозащите – 1ExdllBT4 и 1ExdellCT3. Степень защиты IP54 или IP55. Форма исполнения М 9633.
По согласованию с изготовителем двигатели могут быть применены в составе частотно-регулируемых электроприводов с регулированием частоты вращения с помощью преобразователей частоты.
Комплектно с двигателями поставляются: запасные части и эксплуатационная документация. По желанию Заказчика двигатели могут комплектоваться электронагревателями и приборами контроля температуры. Двигатели изготовляются в соответствии с ГОСТ 183 и индивидуальными техническими требованиями Заказчика.
В двигателях серии ВАСО4 используется магнитожидкостный герметизатор, защищенный патентом № 216851.
Тип изделия |
Мощность, |
Напряже-ние, В |
Частота вращения, |
КПД, % |
Масса, кг |
ВАСО4-6,5-12 УХЛ1* |
6,5 |
380 |
500 |
82,00 |
200 |
ВАСО4-13-12 УХЛ1** |
13 |
380 |
500 |
89,70 |
510 |
ВАСО4-15-12 УХЛ1* |
15 |
380 |
500 |
91,00 |
740 |
ВАСО4-22-14 У1,ХЛ1** |
22 |
380 |
428,6 |
89,70 |
1110 |
ВАСО5-22-14 У1,ХЛ1* |
22 |
380 |
428,6 |
90,40 |
780 |
ВАСО2-30-32 У1* |
30 |
380 |
187,5 |
86,20 |
2020 |
ВАСО4-30-14 У1, ХЛ1** |
30 |
380, 660 |
428,6 |
90,30 |
1225 |
ВАСО5-30-14 У1, ХЛ1* |
30 |
380 |
428,6 |
91,10 |
870 |
ВАСО4-37-24 УХЛ1*** |
37 |
380 |
250 |
89,33 |
1580 |
ВАСО-4-37-14 У1, ХЛ1 ** |
37 |
380 |
428,6 |
90,50 |
1316 |
ВАСО5-37-14 У1, ХЛ1 * |
37 |
380 |
428,6 |
91,50 |
960 |
ВАСО4-55-24 УХЛ1 *** |
55 |
380 |
250 |
90,94 |
1940 |
ВАСО2-75-34 У1 * |
75 |
380 |
176,5 |
90,87 |
3630 |
ВАСО4-75-24 УХЛ1 *** |
75 |
380 |
250 |
91,85 |
2300 |
ВАСО2-90-24 У1 * |
90 |
380 |
250 |
92,30 |
2765 |
** Двигатели с маркировкой по взрывозащите IExdllBT4 и 1ExdellCT3
*** Двигатели с маркировкой по взрывозащите IExdеllBT4 и 1ExdellCT3
Структура условного обозначения:
ВАСО – двигатель взрывозащищенный асинхронный специальный обдуваемый
2, 4, 5 – номер серии
6,5, 13, 15, 22, 30, 37, 55, 75, 90 – мощность в кВт
12, 14, 24, 32, 34 – число полюсов
УХЛ1, У1, ХЛ1 – климатическое исполнение
Двигатели асинхронные вертикальные типа ВАОВ
Двигатели взрывозащищенные с короткозамкнутым ротором типа ВАОВ предназначены для привода подпорных насосов магистральных нефтепроводов. Конструктивное исполнение IM4011.
Исполнение – вертикальное, крепится фланцем к обсадной колонне шурфа. Исполнение по взрывозащите – 1Exd IIBT4, охлаждение двигателя 1СА051. Степень защиты IP54.
Комплектно с двигателем поставляются датчики контроля, запасные части, съемник подшипников (по заказу потребителя), эксплуатационная документация. Двигатели изготовляются в соответствии с ГОСТ 183 и индивидуальными техническими требованиями Заказчика.
Конструкция двигателей защищена патентами №33270 и №34038 на полезные модели.
Тип изделия |
Мощность, кВт |
Напряже- |
Частота вращения, |
КПД, % |
Масса, кг |
ВАОВ-200-2У2 |
200 |
6000 |
3000 |
93,02 |
1967 |
ВАОВ-250-2У2 |
250 |
6000 |
93,45 |
2022 |
|
ВАОВ-315-2У2 |
315 |
6000 |
94,20 |
2200 |
|
ВАОВ-400-2У2 |
400 |
6000 |
94,74 |
2450 |
|
ВАОВ-400-4УХЛ1 |
400 |
6000 |
1500 |
95,21 |
3500 |
ВАОВ-400-4Д УХЛ1 |
400 |
10000 |
94,74 |
3450 |
|
ВАОВ-800-4УХЛ1 |
800 |
6000 |
95,7 |
6510 |
|
ВАОВ-800-4Д УХЛ1 |
800 |
10000 |
95,4 |
7085 |
|
ВАОВ-1250-4УХЛ1 |
1250 |
6000 |
96,0 |
8515 |
|
ВАОВ-1250-4Д УХЛ1 |
1250 |
1000 |
95,9 |
8500 |
|
ВАОВ-2000-4УХЛ1 |
2000 |
6000 |
96,6 |
10300 |
|
ВАОВ-2000-4Д УХЛ1 |
2000 |
1000 |
96,2 |
10250 |
Структура условного обозначения:
ВАОВ – взрывозащищенный асинхронный обдуваемый вертикальный
200, 250, 315, 400, 800, 1250, 2000 – мощность в кВт
2 и 4 – число полюсов
Д – напряжение 10 кВт
УХЛ1, У2 – климатическое исполнение
Двигатели взрывозащищенные типа ДАЛ
Асинхронный взрывозащищенный электродвигатель типа ДАЛ 280-75-8 У1 скороткозамкнутым ротором предназначен для привода компрессора автомобильной газонаполнительной компрессорной станции (АГНКС). Асинхронных взрывозащищенный электродвигатель типа ДАЛ 280-75-6 У5 с короткозамкнутым ротором может быть применен для привода ленточных конвейеров и других механизмов, работающих в угольных шахтах, опасных по газу (метану) и угольной пыли, отнесенные к группе I по ГОСТ 12.2.02. Двигатели предназначены для продолжительного режима работы S1. Климатическое исполнение У1. Двигатели имеют взрывобезопасный уровень взрывозащиты «Взрывонепроницаемая оболочка».
Уровень и вид взрывозащиты lExd IIBT4 (ДАЛ 280-75-8 У1) и РВ-ЗВ (ДАЛ 280-75-6 У5).
Конструктивное исполнение по способу монтажа IM1001. Исполнение по степени защиты IP54.
Охлаждение воздушное по схеме самовентиляции. Способ охлаждения IC0141.
Двигатели выполнены на подшипниках качения с консистентной смазкой. Подшипниковые узлы имеют устройство для пополнения смазки без разборки двигателя. Соединение валов двигателя и компрессора имеет два варианта: «жесткое» и «мягкое» – через эластичную муфту. Двигатель может поставляться комплектно с аппаратурой мягкого пуска, либо с преобразователем частоты.
Конструкция двигателей защищена свидетельством № 30038 на полезную модель.
Тип изделия |
Номинал. мощность, кВт |
Номинал, напряже-ние, В |
Частота вращения (синхрон-ная), |
Частота эл. тока. |
Коэф. мощн. |
КПД, % |
Масса, кг |
ДАЛ-280-75-8 У1 |
75 |
660/380 |
750 |
50 |
0,86 |
94,20 |
950 |
ДАЛ-280-75-6 У5 |
75 |
660/380 |
1000 |
50 |
0,9 |
93,5 |
900 |
Примечание: В условном обозначении: 280 – высота оси вращения; 8 и 6 – число полюсов
xn--80aehbqifkrtekee8g5c.xn--p1ai
Двигатели асинхронные взрывозащищенные типа ВА08, АВ, АВР.
1. Двигатели асинхронные взрывозащищенные типа ВА08
Двигатели асинхронные взрывозащищенные типа ВА08 предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц номинальным напряжением до 660 В в помещениях и наружных установках, в которых возможно образование взрывоопасных газопаровоздушных смесей, отнесенных по взрывоопасности к категориям 1, 2 и 3 и группам воспламеняемости А, Б и Г. Исполнение по взрывозащите В3Г, которая в соответствии с приложением к «Правилам устройства электроустановок» (ПУЭ) может быть отнесена к маркировке lexdIIBT4. Климатическое исполнение У2 и Т2. Монтажное исполнение: IМ1001(В3) на лапах, IМ2001(В3/В5) фланцевое на лапах, IM3001, 1М3011(В5). Степень защиты оболочки IP54. Класс нагревостойкости изоляции не ниже F.
Таблица 1.1. Технические данные асинхронных взрывозащищенных электродвигателей ВА08
Тип | Мощность, кВт | Частота вращения, об/мин | Скольжение, % | КПД, % | Коэффициент мощности | In / Iн | Mn / Mн | Mм‘к– / Mн | Mмин / Mн |
ВА081-2 | 40 | 3000 | 2,5 | 89,0 | 0,90 | 7,0 | 1.5 | 2,2 | 0,8 |
ВА082-2 | 55 | 3000 | 2,5 | 90,0 | 0,90 | 7,0 | 1,5 | 2,2 | 0,8 |
ВА081-4 | 40 | 1500 | 2,5 | 90,5 | 0,88 | 6,5 | 1,8 | 2,2 | 0,8 |
ВА082-4 | 55 | 1500 | 2,5 | 91,0 | 0,895 | 7,5 | 1,8 | 2,2 | 0,84 |
Рис. 1. Габаритные и установочные размеры электродвигателей ВАО
Таблица 1.2. Габаритные и установочные размеры электродвигателей ВАО
Типоразмер двигателя | L10 | L11 | L30 | Масса, кг | ||
1М1001 | 1М2001 | 1М3001 | ||||
BAO81-2, 4, 6, 8 | 311 | 420 | 840 | 390 | 420 | 420 |
BAO82-2, 4, 6, 8 | 349 | 458 | 910 | 460 | 490 | 490 |
2. Двигатели взрывозащищенные типа АВ
Двигатели взрывозащищенные типа АВ250, АВ280 трехфазные с короткозамкнутым ротором предназначены для продолжительного режима работы от сети переменного тока частотой 50 Гц номинального напряжения 660/380 В для внутренних и наружных установок взрывоопасных видов производств химической, газовой, нефтеперерабатывающей и смежных отраслей промышленности, где могут образоваться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям ПА, IIB, ПС и группам Т1, Т2, ТЗ, Т4. Исполнение по взрывозащите 1ExdIIBT4/2ExdIICT4, степень защиты оболочки IP54. Климатическое исполнение У2. Монтажное исполнение: IM 1001 (ВЗ) на лапах, IM 4001 (В5) фланцевое, М9701 (ВЗ/В5) фланцевое на лапах. По заказу потребителя двигатели могут изготавливаться с коробкой выводов, имеющей два силовых и один контрольный вводы.
Таблица 2.1. Технические данные взрывозащищенных электродвигателей АВ 250 и АВ280
Тип двигателя | Мощность, кВт | Синхронная частота вращения, об/мин | Скольжение, % | КПД, % | Коэффициент мощности | In / Iн | Mнач / Mн | Mм‘к– / Mн | Mмин / Mн |
AB250S2 | 75 | 3000 | 1,6 | 92,0 | 0,89 | 7,0 | 1,7 | 2,5 | 1,0 |
АВ250М2 | 90 | 3000 | 1,6 | 92,5 | 0,91 | 7,0 | 1,7 | 2,7 | 1,0 |
AB250S4 | 75 | 1500 | 1,6 | 92,0 | 0,87 | 7,0 | 2,2 | 2,5 | 1,0 |
АВ250М4 | 90 | 1500 | 1,6 | 92,5 | 0,87 | 7,0 | 2,2 | 2,5 | 1,0 |
AB250S6 | 45 | 1000 | 1,6 | 91,6 | 0,87 | 7,0 | 1,8 | 2,5 | 1,0 |
АВ250М6 | 55 | 1000 | 1,6 | 92,0 | 0,87 | 7,0 | 1,9 | 2,5 | 1,0 |
AB250S8 | 37 | 750 | 2,0 | 90,5 | 0,80 | 5,0 | 1,7 | 2,1 | 1,0 |
АВ250М8 | 45 | 750 | 2,0 | 91,0 | 0,80 | 5,0 | 1,8 | 2,1 | 1,0 |
AB280S2 | 110 | 3000 | 1,2 | 93,0 | 0,88 | 7,5 | 2,2 | 3,0 | 1,0 |
АВ280М2 | 132 | 3000 | 1,2 | 93,0 | 0,88 | 7,5 | 2,2 | 3,0 | 1,0 |
AB280L2 | 160 | 3000 | 1,2 | 93,0 | 0,88 | 7,5 | 2,2 | 3,0 | 0,9 |
AB280S4 | 110 | 1500 | 2,0 | 93,8 | 0,88 | 7,0 | 2,1 | 2,8 | 1,0 |
АВ280М4 | 132 | 1500 | 2,0 | 94,0 | 0,88 | 7,0 | 2,1 | 2,8 | 1,0 |
AB280L4 | 160 | 1500 | 2,0 | 93,5 | 0,86 | 7,5 | 3,0 | 3,0 | 0,9 |
AB280S6 | 75 | 1000 | 1,06 | 93,2 | 0,85 | 7,0 | 1,7 | 2,5 | 1,0 |
АВ280М6 | 90 | 1000 | 1,0 | 93,4 | 0,85 | 7,0 | 1,7 | 2,5 | 1,0 |
AB280L6 | 110 | 1000 | 1,2 | 93,0 | 0,85 | 7,0 | 1,7 | 2,5 | 1,0 |
AB280S8 | 55 | 750 | 1,4 | 92,0 | 0,75 | 5,5 | 1,7 | 2,2 | 1,0 |
АВ280М8 | 75 | 750 | 1,4 | 92,0 | 0,75 | 5,5 | 1,7 | 2,2 | 1,0 |
AB280L8 | 90 | 750 | 1,4 | 92,5 | 0,75 | 5,5 | 1,7 | 2,1 | 0,9 |
Рис. 2. Габаритные и установочные размеры двигателей АВ280
Таблица 2.2. Габаритные и установочные размеры двигателей АВ280
Тип двигателя | L | L10 | L30 | h2 | h5 | b1 | d1 | Масса, кг |
AB280S2 | 140 | 368 | 1040 | 12 | 74,5 | 20 | 70 | 812 |
АВ280M2 | 419 | 1100 | 887 | |||||
AB280L2 | 457 | 1280 | 80 | 75 | 1096 | |||
AB280S4 | 170 | 368 | 1070 | 14 | 85 | 22 | 80 | 765 |
АВ280М4 | 419 | 1130 | 865 | |||||
AB280L4 | 457 | 1310 | 95 | 25 | 90 | 1104 | ||
AB280S6 | 368 | 1070 | 85 | 22 | 80 | 785 | ||
АВ280М6 | 419 | 1130 | 855 | |||||
AB280L6 | 457 | 1310 | 95 | 25 | 90 | 1034 | ||
AB280S8 | 368 | 1070 | 85 | 22 | 80 | 785 | ||
АВ280М8 | 419 | 1130 | 855 | |||||
AB280L8 | 457 | 1310 | 95 | 25 | 90 | 1034 |
Рис. 3. Габаритные и установочные размеры двигателей АВ250
Таблица 2.3. Габаритные и установочные размеры двигателей АВ250
Тип двигателя | b1 | d1 | L10 | L30 | h2 | h5 | Масса, кг |
AB250S2 | 18 | 65 | 311 | 1040 | 11 | 69 | 684 |
АВ250М2 | 349 | 1080 | 733 | ||||
AB250S4 | 20 | 75 | 311 | 1040 | 12 | 79,5 | 610 |
АВ250М4 | 349 | 1080 | 635 | ||||
AB250S6 | 311 | 1040 | 660 | ||||
АВ250М6 | 349 | 1080 | 680 | ||||
AB250S8 | 311 | 1040 | 540 | ||||
АВ250М8 | 349 | 1080 | 600 |
3. Двигатели рудничные взрывозащищенные типа АВР
Двигатели рудничные взрывозащищенные типа АВР250, АВР280, ВРПФВ250L4 предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц номинальным напряжением 660/380 В для привода ленточных конвейеров и других механизмов, применяемых в угольных и сланцевых шахтах, помещениях и наружных установках, опасных по содержанию рудничного метана и угольной пыли. Исполнение по взрывозащите РВ3В(Exd1), степень защиты оболочки IP54, класс нагревостойкости изоляции не ниже F. Климатическое исполнение У5. Монтажное исполнение: IM 1001(В3) на лапах, IM 4001(В5) фланцевое, IМ9701 (В3/В5) фланцевое на лапах. По заказу потребителя двигатели могут быть изготовлены на напряжение 1140/660 В и иметь коробку выводов с двумя силовыми и контрольным вводом.
Таблица 3.1. Технические данные асинхронных взрывозащищенных электродвигателей АВР250, АВР280 и ВРПФВ250L4
Тип | Мощность, кВт | Частота вращения, об/мин | Скольжение, % | КПД, % | Коэффициент мощности | In / Iн | Mнач / Mн | Mм‘к– / Mн | Mмин / Mн | Момент инерции, кг·м |
ABP250S4 | 75 | 1500 | 1,6 | 92,0 | 0,87 | 7,0 | 2,2 | 2,5 | 1,5 | 0,82 |
АВР250М4 | 90 | 1500 | 1,6 | 92,5 | 0,87 | 7,0 | 2,2 | 2,5 | 1,5 | 0,89 |
ABP250S6 | 45 | 1000 | 1,6 | 91,6 | 0,87 | 7,0 | 1,8 | 2,5 | 1,5 | 1,23 |
АВР250М6 | 55 | 1000 | 1,6 | 92,2 | 0,87 | 7,0 | 1,9 | 2,5 | 1,5 | 1,45 |
ABP250S2 | 75 | 3000 | 1,5 | 92,2 | 0,86 | 7,0 | 2,0 | 2,8 | 1,5 | 0,42 |
АВР250М2 | 90 | 3000 | 1,5 | 92,5 | 0,86 | 7,5 | 2,2 | 2,8 | 1.5 | 0,53 |
ABP280S2 | 110 | 3000 | 1,2 | 93,0 | 0,88 | 7,5 | 2,2 | 3,0 | 1,2 | 0,95 |
АВР280М2 | 132 | 3000 | 1,2 | 93,0 | 0,88 | 7,5 | 2,2 | 3,0 | 1,2 | 1,02 |
ABP280S4 | 110 | 1500 | 2,0 | 93,8 | 0,88 | 7,0 | 2,1 | 2,8 | 1,5 | 2,58 |
АВР280М4 | 132 | 1500 | 2,0 | 94,0 | 0,88 | 7,0 | 2,1 | 2,8 | 1,5 | 3,18 |
ABP280L4 | 160 | 1500 | 2,0 | 93,5 | 0,86 | 7,5 | 3,0 | 3,0 | 1,2 | 4,69 |
ABP280S6 | 75 | 1000 | 1,06 | 93,2 | 0,85 | 7,0 | 1,7 | 2,5 | 1,2 | 4,95 |
АВР280М6 | 90 | 1000 | 1,0 | 93,4 | 0,85 | 7,0 | 1,7 | 2,5 | 1,2 | 5,60 |
ВРПФВ 250L-4 | 110 | 1500 | 1,8 | 93,0 | 0,83 | 7,5 | 3,0 | 3,2 | 2,5 | 1,14 |
Рис. 4. Электродвигатель АВР250
Таблица 3.2. Габаритные и установочные размеры и масса двигателей АВР250
Тип двигателя | L10 | L30 | b1 | d1 | d20 | d24 | d25 | h2 | h5 | Масса, кг IM 1001(ВЗ) |
ABP280S4 | 311 | 1090 | 20 | 75 | 600 | 660 | 550 | 12 | 79,5 | 700 |
ABP280M4 | 349 | 1190 | 780 | |||||||
ABP280S6 | 311 | 930 | 570 | |||||||
ABP280M6 | 349 | 980 | 630 | |||||||
ABP280S2 | 311 | 980 | 18 | 65 | 11 | 69 | 620 | |||
ABP280M2 | 349 | 1040 | 675 |
Рис. 5. Электродвигатели АВР280
Таблица 3.3. Габаритные и установочные размеры и масса двигателей АВР280
Тип двигателя | L1 | L10 | L30 | b1 | b10 | d1 | h2 | h5 | Масса, кг IM 1001(ВЗ) |
ABP280S2 | 140 | 368 | 1040 | 20 | 457 | 70 | 12 | 74,5 | 790 |
ABP280M2 | 419 | 1100 | 882 | ||||||
ABP280S4 | 170 | 368 | 1070 | 22 | 80 | 14 | 85 | 760 | |
ABP280M4 | 419 | 1130 | 860 | ||||||
ABP280S6 | 368 | 1070 | 780 | ||||||
ABP280M6 | 419 | 1130 | 850 | ||||||
ABP280L4 | 457 | 1310 | 25 | 90 | 95 | 1092 |
Рис. 6. Габаритные и установочные размеры электродвигателей ВРПФВ250L
www.eti.su
Взрывозащищенный электродвигатель
Не секрет, что на сегодняшний день самым распространенным типом приводов разного оборудования является электрический привод. Соответственно что работа оборудование происходит посредством электрического двигателя, однако не всегда среда, в которой происходит использование того или иного типа устройств является безопасной.
Сегодня существует множество областей промышленности и производства, где условия являются достаточно опасными, а точнее взрывоопасными. Таким образом, существует специальный регламент, который требует использовать в подобных условиях оборудование, являющееся безопасным. К такому типу агрегатов можно отнести оборудование, которое производит работу посредством взрывозащищенного электрического двигателя.
Рассмотрим более подробно, что такое взрывозащищенный электродвигатель, его основные характеристики и преимущества в данной статье.
Применение взрывозащищенного электродвигателя
Наиболее часто данные типы электродвигателей используются на химических комбинатах, в угольной промышленности, на атомных предприятиях и других подобных предприятиях, где среда может иметь опасное содержание легковоспламеняющихся и взрывоопасных веществ. Такие двигатели изготавливают исключительно строгим государственным стандартам и регламентам. Все требования по исполнению и эксплуатации двигателей должны строго соблюдаться.
Взрывозащищенные двигатели это асинхронные двигатели с тремя фазами, ротор в данных двигателях выполняется короткозамкнутым. Защиту данного оборудования от взрыва и от воздействия внешней неблагоприятной среды, в которой оно используется, обеспечивает, как правило, внешняя оболочка двигателя. Она выполняется из специального материала, который в случае возникновения пожароопасной ситуации или взрыва двигателя не даст распространиться ему по территории.
Данное покрытие выдерживает чрезвычайно высокой давление взрывного удара внутри себя и поэтому данный двигатель не будет, является опасным устройством при работе в опасной среде.
Характеристики взрывозащищенного электродвигателя
Взрывозащищенные электродвигатели классифицируются по климатическим условиям, в которых их используют, на самом двигателе такого типа делается соответствующая отметка о том, в какой области климатической зоны может быть наиболее удобен в использовании тот или иной двигатель. Отметки имеют определенные значения и выглядят следующим образом. Для режима работы, который носит постоянный характер, на двигателе ставится литера «S1». Если двигатель используется в зоне с умеренным климатом, то проставляется знак «У».
Если двигатель используется в холодном климате, то его обозначают как «ХЛ», и в зоне тропического климата двигатель отмечается буквой Т. Использование данных двигателей ведет не только к предотвращению распространения аварийной ситуации на местах с довольно высокими показателями опасности, но и помогает избежать жертв в случае возникновения форс-мажорной ситуации. Непроницаемость при взрыве такого двигателя достигается посредством щелевой защиты от взрыва.
Кабели такого электродвигателя так же являются полностью взрывозащищенными, такая защита достигается посредством использования специальных металлических колец, которые при этом отличаются эластичными свойствами. Кроме того, взрывозащищенные двигатели оснащены такими дополнительными элементами, как фильтры, которые не дают попасть внутрь двигателя инородным частицам, что делает их еще более безопасными.
promplace.ru
