Двутавр широкополочный по ГОСТ 26020-83. Размеры и вес профиля.
Фильтровать выбранное
Профиль | h, мм | b, мм | s, мм | t, мм | R, мм | А, см2 | M, кг | Ix, см4 | Wx, см3 | ix, см | Iy, см4 | Wy, см3 | iy, см | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20Ш1 | 193.0 | 150.0 | 6.0 | 9.0 | 13.0 | 38.95 | 30.6 | 2660.0 | 275.0 | 82.6 | 153.0 | 507.0 | 67.6 | 36.1 | |
23Ш1 | 226.0 | 155.0 | 6.5 | 10.0 | 14.0 | 46.08 | 36.2 | 4260.0 | 377.0 | 96.2 | 210.0 | 622.0 | 80.2 | 36.7 | |
26Ш1 | 251.0 | 180.0 | 7.0 | 10.0 | 16.0 | 54.37 | 42.7 | 6225.0 | 496.0 | 107.0 | 276.0 | 974.0 | 108.2 | 42.3 | |
26Ш2 | 255.0 | 180.0 | 7.5 | 12.0 | 16.0 | 62.73 | 49.2 | 7429.0 | 583.0 | 108.8 | 325.0 | 1168.0 | 129.8 | 43.1 | |
30Ш1 | 291.0 | 200.0 | 8.0 | 11.0 | 18.0 | 68.31 | 53.6 | 10400.0 | 715.0 | 123.4 | 398.0 | 1470.0 | 147.0 | 46.4 | |
30Ш2 | 295.0 | 200.0 | 8.5 | 13.0 | 18.0 | 77.65 | 61.0 | 12200.0 | 827.0 | 125.3 | 462.0 | 1737.0 | 173.7 | 47.3 | |
30Ш3 | 299.0 | 200.0 | 9.0 | 15.0 | 18.0 | 87.0 | 68.3 | 14040.0 | 939.0 | 127.0 | 526.0 | 2004.0 | 200.4 | 48.0 | |
35Ш1 | 338.0 | 250.0 | 9.5 | 12.5 | 20.0 | 95.67 | 75.1 | 19790.0 | 1171.0 | 143.8 | 651.0 | 3260.0 | 261.0 | 58.4 | |
35Ш2 | 341.0 | 250.0 | 10.0 | 14.0 | 20.0 | 104.74 | 82.2 | 22070.0 | 1295.0 | 145.2 | 721.0 | 3650.0 | 292.0 | 59.0 | |
35Ш3 | 345.0 | 250.0 | 10.5 | 16.0 | 20.0 | 116.3 | 91.3 | 25140.0 | 1458.0 | 147.0 | 813.0 | 4170.0 | 334.0 | 59.9 | |
40Ш1 | 388.0 | 300.0 | 9.5 | 14.0 | 22.0 | 122.4 | 96.1 | 34360.0 | 1771.0 | 167.6 | 976.0 | 6306.0 | 420.0 | 71.8 | |
40Ш2 | 392.0 | 300.0 | 11.5 | 16.0 | 22.0 | 141.6 | 111.1 | 39700.0 | 2025.0 | 167.5 | 1125.0 | 7209.0 | 481.0 | 71.4 | |
40Ш3 | 396.0 | 300.0 | 12.5 | 18.0 | 22.0 | 157.2 | 123.4 | 44740.0 | 2260.0 | 168.7 | 1259.0 | 8111.0 | 541.0 | 71.8 | |
50Ш1 | 484.0 | 300.0 | 11.0 | 15.0 | 26.0 | 145.7 | 114.4 | 60930.0 | 2518.0 | 204.5 | 1403.0 | 6762.0 | 451.0 | 68.1 | |
50Ш2 | 489.0 | 300.0 | 14.5 | 17.5 | 26.0 | 176.6 | 138.7 | 72530.0 | 2967.0 | 202.6 | 1676.0 | 7900.0 | 526.0 | 66.9 | |
50Ш3 | 495.0 | 300.0 | 15.5 | 20.5 | 26.0 | 199.2 | 156.4 | 84200.0 | 3402.0 | 205.6 | 1923.0 | 9250.0 | 617.0 | 68.1 | |
50Ш4 | 501.0 | 300.0 | 16.5 | 23.5 | 26.0 | 221.7 | 174.1 | 96150.0 | 3838.0 | 208.2 | 2173.0 | 10600.0 | 707.0 | 69.2 | |
60Ш1 | 580.0 | 320.0 | 12.0 | 17.0 | 28.0 | 181.1 | 142.1 | 107300.0 | 3701.0 | 243.5 | 2068.0 | 9302.0 | 581.0 | 71.7 | |
60Ш2 | 587.0 | 320.0 | 16.0 | 20.5 | 28.0 | 225.3 | 176.9 | 131800.0 | 4490.0 | 241.9 | 2544.0 | 11230.0 | 702.0 | 70.6 | |
60Ш3 | 595.0 | 320.0 | 18.0 | 24.5 | 28.0 | 261.8 | 205.2 | 156900.0 | 5273.0 | 244.8 | 2997.0 | 13420.0 | 839.0 | 71.6 | |
60Ш4 | 603.0 | 320.0 | 20.0 | 28.5 | 28.0 | 298.34 | 234.2 | 182500.0 | 6055.0 | 247.3 | 3455.0 | 15620.0 | 976.0 | 72.3 | |
70Ш1 | 683.0 | 320.0 | 13.5 | 19.0 | 30.0 | 216.4 | 169.9 | 172000.0 | 5036.0 | 281.9 | 2843.0 | 10400.0 | 650.0 | 69.3 | |
70Ш2 | 691.0 | 320.0 | 15.0 | 23.0 | 30.0 | 251.7 | 197.6 | 205500.0 | 5949.0 | 285.8 | 3360.0 | 12590.0 | 787.0 | 70.7 | |
70Ш3 | 700.0 | 320.0 | 18.0 | 27.5 | 30.0 | 299.8 | 235.4 | 247100.0 | 7059.0 | 287.2 | 4017.0 | 15070.0 | 942.0 | 70.9 | |
70Ш4 | 708.0 | 320.0 | 20.5 | 31.5 | 30.0 | 341.6 | 268.1 | 284400.0 | 8033.0 | 288.5 | 4598.0 | 17270.0 | 1079.0 | 71.1 | |
70Ш5 | 718.0 | 320.0 | 23.0 | 36.5 | 30.0 | 389.7 | 305.9 | 330600.0 | 9210.0 | 291.3 | 5298.0 | 20020.0 | 1251.0 | 71.7 |
engineerum.com
Двутавр балочный широкополочный по ГОСТ Р 57837-2017. Размеры и вес профиля.
Фильтровать выбранное
Профиль | h, мм | b, мм | s, мм | t, мм | R, мм | А, см2 | M, кг | Ix, см4 | Wx, см3 | ix, см | Sx, см3 | Iy, см4 | Wy, см3 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20Ш0 | 190.0 | 149.0 | 5.0 | 7.0 | 13.0 | 31.11 | 24.4 | 2079.6 | 218.9 | 81.76 | 120.97 | 386.62 | 51.9 | 35.25 | |
20Ш1 | 194.0 | 150.0 | 6.0 | 9.0 | 13.0 | 39.01 | 30.6 | 2689.74 | 277.3 | 83.04 | 154.28 | 507.16 | 67.62 | 36.06 | |
20Ш2 | 199.0 | 151.0 | 7.5 | 11.5 | 13.0 | 49.38 | 38.8 | 3502.14 | 352.0 | 84.21 | 198.01 | 661.25 | 87.58 | 36.59 | |
20Ш3 | 204.0 | 152.0 | 9.0 | 14.0 | 13.0 | 59.85 | 47.0 | 4362.01 | 427.7 | 85.37 | 243.18 | 821.37 | 108.08 | 37.05 | |
20Ш4 | 211.0 | 155.0 | 11.0 | 17.5 | 13.0 | 75.06 | 58.9 | 5696.83 | 540.0 | 87.12 | 311.2 | 1089.19 | 140.54 | 38.09 | |
20Ш5 | 218.0 | 157.0 | 13.0 | 21.0 | 13.0 | 90.27 | 70.9 | 7117.64 | 653.0 | 88.8 | 381.26 | 1359.05 | 173.13 | 38.8 | |
20Ш6 | 228.0 | 159.0 | 16.0 | 26.0 | 13.0 | 112.29 | 88.2 | 9312.8 | 816.9 | 91.07 | 485.66 | 1749.68 | 220.09 | 39.47 | |
25Ш0 | 240.0 | 174.0 | 6.0 | 9.0 | 16.0 | 46.84 | 36.8 | 4981.13 | 415.1 | 103.13 | 229.64 | 791.75 | 91.01 | 41.11 | |
25Ш1 | 244.0 | 175.0 | 7.0 | 11.0 | 16.0 | 56.24 | 44.2 | 6121.23 | 501.7 | 104.33 | 279.19 | 984.48 | 112.51 | 41.84 | |
25Ш2 | 249.0 | 176.0 | 8.5 | 13.5 | 16.0 | 68.59 | 53.8 | 7624.69 | 612.4 | 105.44 | 343.94 | 1229.33 | 139.7 | 42.34 | |
25Ш3 | 256.0 | 177.0 | 10.5 | 17.0 | 16.0 | 85.69 | 67.3 | 9819.49 | 767.2 | 107.05 | 436.06 | 1575.2 | 177.99 | 42.88 | |
25Ш4 | 264.0 | 182.0 | 13.0 | 21.0 | 16.0 | 107.5 | 84.4 | 12751.44 | 966.0 | 108.91 | 556.26 | 2116.49 | 232.58 | 44.37 | |
25Ш5 | 274.0 | 184.0 | 16.0 | 26.0 | 16.0 | 133.4 | 104.7 | 16478.26 | 1202.8 | 111.14 | 703.59 | 2710.17 | 294.58 | 45.07 | |
25Ш6 | 286.0 | 186.0 | 19.0 | 32.0 | 16.0 | 163.42 | 128.3 | 21287.68 | 1488.7 | 114.13 | 884.76 | 3448.57 | 370.81 | 45.94 | |
30Ш0 | 290.0 | 199.0 | 7.0 | 10.0 | 18.0 | 61.48 | 48.3 | 9429.75 | 650.3 | 123.85 | 360.6 | 1316.09 | 132.27 | 46.27 | |
30Ш1 | 294.0 | 200.0 | 8.0 | 12.0 | 18.0 | 72.38 | 56.8 | 11338.3 | 771.3 | 125.16 | 429.51 | 1603.26 | 160.33 | 47.06 | |
30Ш2 | 300.0 | 201.0 | 9.0 | 15.0 | 18.0 | 87.38 | 68.6 | 14209.66 | 947.3 | 127.52 | 529.86 | 2034.13 | 202.4 | 48.25 | |
30Ш3 | 306.0 | 203.0 | 11.0 | 18.0 | 18.0 | 105.56 | 82.9 | 17455.33 | 1140.9 | 128.59 | 644.63 | 2515.46 | 247.83 | 48.82 | |
30Ш4 | 314.0 | 206.0 | 13.0 | 22.0 | 18.0 | 128.52 | 100.9 | 21967.16 | 1399.2 | 130.74 | 798.35 | 3213.67 | 312.01 | 50.0 | |
30Ш5 | 326.0 | 208.0 | 16.0 | 28.0 | 18.0 | 162.46 | 127.5 | 29037.68 | 1781.5 | 133.69 | 1031.79 | 4213.04 | 405.1 | 50.92 | |
30Ш6 | 342.0 | 210.0 | 20.0 | 36.0 | 18.0 | 207.98 | 163.3 | 39315.66 | 2299.2 | 137.49 | 1357.14 | 5580.38 | 531.47 | 51.8 | |
35Ш1 | 334.0 | 249.0 | 8.0 | 11.0 | 20.0 | 83.17 | 65.3 | 17107.05 | 1024.4 | 143.42 | 565.71 | 2834.62 | 227.68 | 58.38 | |
35Ш2 | 340.0 | 250.0 | 9.0 | 14.0 | 20.0 | 101.51 | 79.7 | 21676.5 | 1275.1 | 146.13 | 706.03 | 3650.97 | 292.08 | 59.97 | |
35Ш3 | 347.0 | 252.0 | 11.0 | 17.5 | 20.0 | 125.95 | 98.9 | 27535.21 | 1587.0 | 147.86 | 886.41 | 4674.9 | 371.02 | 60.92 | |
35Ш4 | 354.0 | 254.0 | 13.0 | 21.0 | 20.0 | 150.67 | 118.3 | 33692.45 | 1903.5 | 149.54 | 1072.31 | 5745.8 | 452.43 | 61.75 | |
35Ш5 | 364.0 | 258.0 | 16.0 | 26.0 | 20.0 | 187.51 | 147.2 | 43231.44 | 2375.4 | 151.84 | 1354.36 | 7458.32 | 578.16 | 63.07 | |
35Ш6 | 376.0 | 260.0 | 19.0 | 32.0 | 20.0 | 229.11 | 179.9 | 54967.48 | 2923.8 | 154.89 | 1688.25 | 9398.88 | 722.99 | 64.05 | |
35Ш7 | 392.0 | 262.0 | 23.0 | 40.0 | 20.0 | 284.79 | 223.6 | 71815.25 | 3664.0 | 158.8 | 2150.36 | 12030.69 | 918.37 | 65.0 | |
40Ш1 | 383.0 | 299.0 | 9.5 | 12.5 | 22.0 | 112.91 | 88.6 | 30554.32 | 1595.5 | 164.5 | 880.73 | 5576.08 | 372.98 | 70.27 | |
40Ш2 | 390.0 | 300.0 | 10.0 | 16.0 | 22.0 | 135.95 | 106.7 | 38674.1 | 1983.3 | 168.66 | 1093.97 | 7207.77 | 480.52 | 72.81 | |
40Ш3 | 397.0 | 302.0 | 12.0 | 19.5 | 22.0 | 164.89 | 129.4 | 47846.38 | 2410.4 | 170.34 | 1339.96 | 8962.48 | 593.54 | 73.72 | |
40Ш4 | 406.0 | 304.0 | 14.5 | 24.0 | 22.0 | 201.98 | 158.6 | 60107.1 | 2960.9 | 172.51 | 1662.0 | 11253.74 | 740.38 | 74.64 | |
40Ш5 | 418.0 | 309.0 | 17.5 | 30.0 | 22.0 | 252.2 | 198.0 | 77867.25 | 3725.7 | 175.71 | 2114.9 | 14776.27 | 956.39 | 76.54 | |
40Ш6 | 430.0 | 311.0 | 21.0 | 36.0 | 22.0 | 303.25 | 238.1 | 96432.24 | 4485.2 | 178.32 | 2578.21 | 18086.35 | 1163.11 | 77.23 | |
40Ш7 | 446.0 | 313.0 | 25.0 | 44.0 | 22.0 | 369.09 | 289.7 | 122543.61 | 5495.2 | 182.21 | 3204.85 | 22547.07 | 1440.71 | 78.16 | |
45Ш0 | 434.0 | 299.0 | 10.0 | 15.0 | 24.0 | 135.04 | 106.0 | 46794.17 | 2156.4 | 186.15 | 1192.24 | 6692.4 | 447.65 | 70.4 | |
45Ш1 | 440.0 | 300.0 | 11.0 | 18.0 | 24.0 | 157.38 | 123.6 | 56069.13 | 2548.6 | 188.75 | 1412.44 | 8111.31 | 540.75 | 71.79 | |
45Ш2 | 446.0 | 302.0 | 13.0 | 21.0 | 24.0 | 184.3 | 144.7 | 66379.08 | 2976.6 | 189.78 | 1661.51 | 9655.62 | 639.44 | 72.38 | |
45Ш3 | 452.0 | 304.0 | 15.0 | 24.0 | 24.0 | 211.46 | 166.0 | 77050.83 | 3409.3 | 190.88 | 1915.99 | 11258.33 | 740.68 | 72.97 | |
45Ш4 | 464.0 | 308.0 | 18.0 | 30.0 | 24.0 | 262.46 | 206.0 | 98962.82 | 4265.6 | 194.18 | 2420.93 | 14639.89 | 950.64 | 74.69 | |
45Ш5 | 476.0 | 310.0 | 21.0 | 36.0 | 24.0 | 312.98 | 245.7 | 121722.09 | 5114.4 | 197.21 | 2932.26 | 17919.22 | 1156.08 | 75.67 | |
45Ш6 | 492.0 | 312.0 | 25.0 | 44.0 | 24.0 | 380.5 | 298.7 | 153856.39 | 6254.3 | 201.08 | 3633.74 | 22341.69 | 1432.16 | 76.63 | |
50Ш1 | 482.0 | 300.0 | 11.0 | 15.0 | 26.0 | 145.52 | 114.2 | 60366.76 | 2504.8 | 203.67 | 1395.56 | 6763.81 | 450.92 | 68.18 | |
50Ш2 | 487.0 | 300.0 | 14.5 | 17.5 | 26.0 | 176.34 | 138.4 | 71863.01 | 2951.3 | 201.87 | 1666.63 | 7897.76 | 526.52 | 66.92 | |
50Ш3 | 493.0 | 300.0 | 15.5 | 20.5 | 26.0 | 198.86 | 156.1 | 83437.19 | 3384.9 | 204.83 | 1912.66 | 9251.07 | 616.74 | 68.21 | |
50Ш4 | 499.0 | 300.0 | 16.5 | 23.5 | 26.0 | 221.38 | 173.8 | 95277.59 | 3818.7 | 207.45 | 2161.4 | 10604.77 | 706.98 | 69.21 | |
50Ш5 | 508.0 | 302.0 | 19.0 | 28.0 | 26.0 | 260.8 | 204.7 | 114959.83 | 4526.0 | 209.95 | 2578.55 | 12894.5 | 853.94 | 70.31 | |
50Ш6 | 518.0 | 310.0 | 22.0 | 33.0 | 26.0 | 309.84 | 243.2 | 140248.12 | 5415.0 | 212.75 | 3106.5 | 16442.93 | 1060.83 | 72.85 | |
50Ш7 | 532.0 | 312.0 | 26.0 | 40.0 | 26.0 | 372.92 | 292.7 | 174203.77 | 6549.0 | 216.13 | 3797.96 | 20335.66 | 1303.57 | 73.84 | |
50Ш8 | 548.0 | 314.0 | 30.0 | 48.0 | 26.0 | 442.84 | 347.6 | 214879.98 | 7842.3 | 220.28 | 4598.03 | 24895.52 | 1585.7 | 74.98 | |
60Ш1 | 582.0 | 300.0 | 12.0 | 17.0 | 28.0 | 174.49 | 137.0 | 102709.98 | 3529.6 | 242.62 | 1981.3 | 7669.85 | 511.32 | 66.3 | |
60Ш2 | 589.0 | 300.0 | 16.0 | 20.5 | 28.0 | 217.41 | 170.7 | 126193.28 | 4285.0 | 240.92 | 2438.84 | 9259.23 | 617.28 | 65.26 | |
60Ш3 | 597.0 | 300.0 | 18.0 | 24.5 | 28.0 | 252.37 | 198.1 | 150035.32 | 5026.3 | 243.82 | 2869.72 | 11069.15 | 737.94 | 66.23 | |
60Ш4 | 605.0 | 300.0 | 20.0 | 28.5 | 28.0 | 287.33 | 225.6 | 174450.48 | 5767.0 | 246.4 | 3305.39 | 12881.17 | 858.74 | 66.96 | |
60Ш5 | 616.0 | 302.0 | 23.0 | 34.0 | 28.0 | 338.13 | 265.4 | 210467.04 | 6833.4 | 249.49 | 3941.46 | 15686.68 | 1038.85 | 68.11 | |
60Ш6 | 630.0 | 315.0 | 27.0 | 41.0 | 28.0 | 412.99 | 324.2 | 266239.93 | 8452.1 | 253.9 | 4907.09 | 21476.18 | 1363.57 | 72.11 | |
60Ш7 | 644.0 | 317.0 | 31.0 | 48.0 | 28.0 | 480.93 | 377.5 | 318172.04 | 9881.1 | 257.21 | 5788.14 | 25653.76 | 1618.53 | 73.04 | |
60Ш8 | 664.0 | 319.0 | 36.0 | 58.0 | 28.0 | 574.05 | 450.6 | 394963.73 | 11896.5 | 262.3 | 7047.57 | 31634.21 | 1983.34 | 74.23 | |
70Ш1 | 692.0 | 300.0 | 13.0 | 20.0 | 28.0 | 211.49 | 166.0 | 172424.05 | 4983.4 | 285.53 | 2814.39 | 9024.74 | 601.65 | 65.32 | |
70Ш2 | 698.0 | 300.0 | 15.0 | 23.0 | 28.0 | 242.53 | 190.4 | 198779.77 | 5695.7 | 286.29 | 3233.41 | 10382.92 | 692.19 | 65.43 | |
70Ш3 | 707.0 | 300.0 | 18.0 | 27.5 | 28.0 | 289.09 | 226.9 | 239021.1 | 6761.6 | 287.54 | 3867.01 | 12424.2 | 828.28 | 65.56 | |
70Ш4 | 715.0 | 300.0 | 20.5 | 31.5 | 28.0 | 329.39 | 258.6 | 275127.01 | 7695.9 | 289.01 | 4426.46 | 14242.0 | 949.47 | 65.76 | |
70Ш5 | 725.0 | 300.0 | 23.0 | 36.5 | 28.0 | 375.69 | 294.9 | 319781.96 | 8821.6 | 291.75 | 5099.3 | 16514.18 | 1100.95 | 66.3 | |
70Ш6 | 740.0 | 313.0 | 27.0 | 44.0 | 28.0 | 458.21 | 359.7 | 403258.33 | 10898.9 | 296.66 | 6334.98 | 22622.21 | 1445.51 | 70.26 | |
70Ш7 | 758.0 | 315.0 | 32.0 | 53.0 | 28.0 | 549.27 | 431.2 | 496466.98 | 13099.4 | 300.64 | 7693.0 | 27822.58 | 1766.51 | 71.17 | |
70Ш8 | 780.0 | 317.0 | 38.0 | 64.0 | 28.0 | 660.25 | 518.3 | 616075.38 | 15796.8 | 305.47 | 9389.94 | 34321.6 | 2165.4 | 72.1 |
engineerum.com
Широкополочный двутавр – сортамент по ГОСТ, таблица размеров и весов
Широкополочный двутавр – прочный, износостойкий прокат, сортамент которого соответствует ГОСТу 26020-83. Основная сфера его применения – строительство высотных зданий, мостов, колонн, шахтных перекрытий. Благодаря особым эксплуатационным характеристикам и долговечности, востребован при постройке объектов военного назначения, металлургической и горнорудной промышленности. Конструкционная особенность – параллельные внутренние грани полок.
Технические характеристики
Балки этого типа обозначаются литерой «Ш» с указанием перед ней номера изделия, приближенно равного его высоте в сантиметрах. После буквы ставится номер серии от 1 до 5. Диапазон высот – 19,3-71,8 см, толщин стенки – 9-36,5 мм, ширин полки – 150-320 мм.
Таблица размеров и весов широкополочного двутавра
Обозначение профиля | Высота, см | Масса 1 м, кг |
20Ш1 | 19,3 | 30,6 |
25Ш1 | 25,1 | 42,7 |
30Ш1 | 29,1 | 53,6 |
30Ш2 | 29,5 | 61,0 |
30Ш3 | 29,9 | 68,3 |
35Ш1 | 33,8 | 75,1 |
35Ш2 | 34,1 | 82,2 |
35Ш3 | 34,5 | 91,3 |
40Ш1 | 38,8 | 96,1 |
40Ш2 | 39,2 | 111,1 |
40Ш3 | 39,6 | 123,4 |
50Ш1 | 48,4 | 114,4 |
50Ш2 | 49,9 | 138,7 |
50Ш3 | 49,5 | 156,4 |
50Ш4 | 50,1 | 174,1 |
60Ш1 | 58,0 | 142,1 |
60Ш2 | 58,7 | 176,9 |
60Ш3 | 59,5 | 205,2 |
60Ш4 | 60,3 | 234,2 |
70Ш1 | 68,3 | 169,9 |
70Ш2 | 69,1 | 197,6 |
70Ш3 | 70,0 | 235,4 |
70Ш4 | 70,8 | 268,1 |
70Ш5 | 71,8 | 305,9 |
Для изготовления широкополочных двутавровых балок используют углеродистые стали, соответствующие ГОСТу 380-2005, и низколегированные, состав и характеристики которых регламентируются ГОСТами 19281-2014 и 19282-73. Способ производства – горячая прокатка. Форма поставки – отрезки длиной 6-24 м. СТО АСЧМ 20-93 – еще один нормативный документ, регламентирующий сортамент широкополочного профильного металлопроката. В соответствии с ним допускается изготавливать продукцию до номера 100.
Преимущества продукции
Оригинальное поперечное сечение проката – широкие полки с параллельными внутренними гранями – обеспечивает:
- прочность и жесткость создаваемой конструкции;
- высокий коэффициент сопротивления на сжатие;
- возможность использования без дополнительного закрепления при монтаже;
- при использовании в производстве низкоуглеродистых сталей – хорошую свариваемость.
Эти металлоизделия применяются в качестве заготовок для изготовления тавра – профильного проката с поперечным сечением в виде буквы Т. Двутавровая балка может быть неразрезной, то есть укладываться на несколько пролетов при наличии нескольких точек опоры.
Области применения широкополочного двутавра
Благодаря высокой прочности и долговечности, эта металлопродукция широко используется в народном хозяйстве и востребована:
- для создания несущих конструкций;
- в роли опорных направляющих;
- при возведении зданий значительной высоты;
- при строительстве крупногабаритных мостовых конструкций, эстакад;
- для сооружения береговых укреплений;
- в производстве транспортных судов, железнодорожных вагонов, грузовых платформ;
- для изготовления тавровых профилей.
Для увеличения эксплуатационного периода поверхность металлопроката покрывают цинковыми, алюцинковыми составами, лакокрасочными материалами. Перевозят изделия обычно в открытом транспорте, на торцы несмываемой краской наносят марку стали.
treydmetall.ru
Сортамент двутавр широкополочный ГОСТ 26020-83
Вернуться на страницу «Металлические двутавры»
Двутавры широкополочные
Характеристики сечения:
h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения
A — площадь сечения, P — масса п/м,
Iy — момент инерции относительно оси Y, Iz — момент инерции относительно оси Z,
Wy — момент сопротивления относительно оси Y, Wz — момент сопротивления относительно оси z,
iy — радиус инерции относительно оси Y, iz — радиус инерции относительно оси Z,
Sy — статический момент.
Номер профиля | мм | Площадь сечения, см2 | Линейная плотность, кг/м | Справочные величины для осей | ||||||||||
h | b | s | t | r | Х — Х | Y — Y | ||||||||
Ix, см 4 | Wx , см 3 | Sx , см 3 | ix , см | Iy, см 4 | Wy, см 3 | iy, см | ||||||||
20Ш1 | 193 | 150 | 6,0 | 9,0 | 13 | 38,95 | 30,6 | 2660 | 275 | 153 | 8,26 | 507 | 67,6 | 3,61 |
23Ш1 | 226 | 155 | 6,5 | 10,0 | 14 | 46,08 | 36,2 | 4260 | 377 | 210 | 9,62 | 622 | 80,2 | 3,67 |
26Ш1 | 251 | 180 | 7,0 | 10,0 | 16 | 54,37 | 42,7 | 6225 | 496 | 276 | 10,70 | 974 | 108,2 | 4,23 |
26Ш2 | 255 | 180 | 7,5 | 12,0 | 16 | 62,73 | 49,2 | 7429 | 583 | 325 | 10,88 | 1168 | 129,8 | 4,31 |
30Ш1 | 291 | 200 | 8,0 | 11,0 | 18 | 68,31 | 53,6 | 10400 | 715 | 398 | 12,34 | 1470 | 147,0 | 4,64 |
30Ш2 | 295 | 200 | 8,5 | 13,0 | 18 | 77,65 | 61,0 | 12200 | 827 | 462 | 12,53 | 1737 | 173,7 | 4,73 |
30Ш3 | 299 | 200 | 9,0 | 15,0 | 18 | 87,00 | 68,3 | 14040 | 939 | 526 | 12,70 | 2004 | 200,4 | 4,80 |
35O1 | 338 | 250 | 9,5 | 12,5 | 20 | 95,67 | 75,1 | 19790 | 1171 | 651 | 14,38 | 3260 | 261 | 5,84 |
35Ш2 | 341 | 250 | 10,0 | 14,0 | 20 | 104,74 | 82,2 | 22070 | 1295 | 721 | 14,52 | 3650 | 292 | 5,90 |
35Ш3 | 345 | 250 | 10,5 | 16,0 | 20 | 116,30 | 91,30 | 25140 | 1458 | 813 | 14,70 | 4170 | 334 | 5,99 |
40Ш1 | 388 | 300 | 9,5 | 14,0 | 22 | 122,40 | 96,1 | 34360 | 1771 | 976 | 16,76 | 6306 | 420 | 7,18 |
40Ш2 | 392 | 300 | 11,5 | 16,0 | 22 | 141,60 | 111,1 | 39700 | 2025 | 1125 | 16,75 | 7209 | 481 | 7,14 |
40Ш3 | 396 | 300 | 12,5 | 18,0 | 22 | 157,20 | 123,4 | 44740 | 2260 | 1259 | 16,87 | 8111 | 541 | 7,18 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
Двутавры: 20Ш1 — 40Ш3 , 50Ш1 — 70Ш5
СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83
Широкополочные двутавры применяют как для колонн, так и для балок. Широкополочные двутавры в качестве колонн назначают в том случае, когда применение колонных двутавров не оправдано из-за большого перерасхода стали, а в качестве балок, когда высота перекрытия не позволяет использовать балочные двутавры.
В наше время чаще применяют широкополочные двутавры по СТО, т.к. его проще купить на оптовых базах металлического проката.
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Двутавровая балка Ш ст. 3 — ГОСТ 26020
А ГРУПП, ООО | ARCELOR-MITTAL (AMDSV LLC) | ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО | АРИЭЛЬ МЕТАЛЛ, ОАО | ДИПОС, ГК | МЕТАЛЛО-КОМПЛЕКТ-М, АО | ЕМГ-ГРУПП, ООО | СТАЛЬ-РЕЗЕРВ, ТПО, ООО | ОМЕГА МЕТАЛЛ, ГК | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | МЕТАЛЛ-СЕРВИС, ОАО | МЕТАЛЛО-ТОРГ, АО | МЕТА-ГОР, ООО | ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО | БЕТАЛЛ, ООО | АТОН-СТАЛЬ, ООО | |
20Ш1 | 54 600 | 54 050 | 54 600 | 54 600 | 54 600 | 53 900 | 54 600 | 54 600 | 55 100 | 54 600 | 53 080 | 54 510 | 55 600 | |||
25Ш1 | 63 300 | 63 300 | 63 300 | 63 300 | 51 900 | 63 300 | 63 300 | 63 600 | 63 300 | 61 080 | 63 210 | |||||
30Ш1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 53 900 | 54 600 | 54 600 | 55 100 | 54 600 | 52 480 | 54 510 | 55 600 | |||
30Ш2 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 54 600 | 54 600 | 55 100 | 54 600 | 52 080 | 54 510 | 55 600 | |||
35Ш1 | 63 300 | 63 300 | 63 300 | 63 300 | 63 990 | 63 900 | 63 300 | 63 300 | 63 600 | 63 300 | 61 180 | 64 500 | 64 300 | |||
35Ш2 | 63 300 | 63 300 | 63 300 | 63 300 | 63 990 | 63 900 | 63 300 | 63 300 | 63 600 | 63 300 | 61 180 | 63 210 | 64 300 | |||
35Ш3 | 63 450 | 63 450 | ||||||||||||||
40Ш1 | 54 300 | 54 300 | 54 300 | 54 300 | 50 890 | 48 900 | 52 300 | 54 990 | 54 500 | 54 300 | 47 680 | 50 410 | 53 300 | |||
40Ш2 | 54 300 | 54 300 | 54 300 | 50 890 | 48 900 | 54 300 | 54 300 | 54 500 | 54 300 | 47 680 | 50 410 | 53 300 | ||||
45Ш1 | 54 300 | 54 300 | 54 300 | 54 300 | 54 300 | 54 300 | 54 500 | 54 300 | 51 500 | 53 300 | ||||||
45Ш2 | 54 300 | 54 300 | 50 410 | 53 300 | ||||||||||||
50Ш1 | 54 300 | 54 300 | 54 300 | 54 300 | 54 300 | 52 590 | 45 900 | 54 000 | 54 300 | 54 500 | 54 300 | 53 900 | 55 300 | |||
50Ш2 | 54 300 | 54 300 | 54 300 | 54 300 | 52 590 | 53 100 | 54 300 | 54 500 | 48 050 | 53 900 | 55 300 | |||||
50Ш3 | 54 300 | 54 500 | ||||||||||||||
50Ш4 | 54300 | 54500 | ||||||||||||||
60Ш1 | 52 500 | 52 500 | 52 500 | 49 290 | 53 990 | 52 700 | 52 500 | 48 510 | 53 500 | |||||||
60Ш2 | 52 500 | 52 500 | 52 500 | 52 500 | 52 700 | 52 500 | 48 510 | 53 500 | ||||||||
60Ш3 | 52 500 | 52 700 | ||||||||||||||
60Ш4 | 52500 | 52700 | ||||||||||||||
70Ш1 | 51 700 | 51 700 | 51 700 | 50 400 | 51 900 | 51 700 | ||||||||||
70Ш2 | 45 100 | 51 700 | 51 700 | 51 900 | 51 700 | |||||||||||
70Ш3 | 51 700 | |||||||||||||||
70Ш4 | 51700 |
saitinpro.ru
Двутавр широкополочный Ш1 ГОСТ 26020-83, сортамент широкополочных балок
Балка широкополочная относится к двутавровому горячекатаному металлопрокату. ГОСТ 26020 83 регламентирует сортамент широкополочного двутавра. По профилю данная балка имеет Н-образное сечение. Для обозначения двутавра применяется буква «Ш». Балку ш1 изготавливают из конструкционной углеродистой стали по ГОСТ 380 или низколегированной стали по ГОСТ 5784. Изготовление этого двутавра возможно и из листовой стали при помощи сварки.
Прайс-лист
Широкополочные балки ГОСТ 26020-83 | |||||
---|---|---|---|---|---|
Наименование |
Размеры |
Цена | |||
h |
b |
s |
t | ||
Балка 20 Ш1 |
194 |
150 |
6,0 |
9,0 |
62 390,00 |
Балка 25 Ш1 |
244 |
175 |
7,0 |
11,0 |
62 390,00 |
Балка 30 Ш1 |
294 |
200 |
8,0 |
12,0 |
62 490,00 |
Балка 30 Ш2 |
300 |
201 |
9,0 |
15,0 |
62 490,00 |
Балка 35 Ш1 |
334 |
249 |
11,0 |
20,0 |
61 590,00 |
Балка 35 Ш2 |
340 |
250 |
9,0 |
14,0 |
61 590,00 |
Балка 40 Ш1 |
338 |
299 |
9,5 |
12,5 |
48 990,00 |
Балка 40 Ш2 |
390 |
300 |
10,0 |
16,0 |
48 990,00 |
Балка 45 Ш1 |
440 |
300 |
11,0 |
18,0 |
48 990,00 |
Балка 50 Ш1 |
482 |
300 |
11,0 |
15,0 |
48 990,00 |
Балка 50 Ш2 |
487 |
300 |
14,5 |
17,5 |
48 990,00 |
Балка 50 Ш3 |
493 |
300 |
15,5 |
20,5 |
51 190,00 |
Балка 50 Ш4 |
499 |
300 |
16,5 |
23,5 |
51 190,00 |
*По наличию, и конечной стоимости товара вы можете узнать у наших специалистов.
Технические характеристики
К характеристикам двутавровой балки широкополочной относят такие, как: марка материала, размеры сечения, форма полок, механические свойства и длина. По размерам и форме полок широкополочный двутавр относится к виду балок с параллельными полками. По классу точности балка широкополочная изготавливается повышенной (А) или нормальной (Б) точности. Для улучшения механических свойств балка ш1 термически обрабатывается.
Технические характеристики двутавра к1 зависят от:
- Марки стали.
- Механических свойств.
- Размеров сечения.
- Вида термической обработки.
- Класса точности.
Применение
Двутавровую балку широкополочную применяют для создания колонн и опор при строительстве высотных зданий и сооружений. Из-за большой ширины полок, эти двутавры имеют высокую жесткость относительно оси, поэтому их можно использовать без дополнительного закрепления. Из широкополочного двутавра допускается изготавливать перекрытия, опоры, каркасы, колонны крупных объектов таких, как мосты, балки крановых конструкций и других элементов.
Список применения балки ш1 такой:
- производство колонн, опор, балок перекрытий;
- изготовление металлоконструкций крупных объектов, например, мостов, крановых перекрытий.
Бесплатная консультация специалиста
Это самый простой и быстрый способ узнать цену интересующей продукции
www.z-felix.ru
Балка двутавровая
Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:
- Б — нормальные двутавры;
- Ш — широкополочные двутавры;
- К — колонные двутавры.
Рис. 1. Балка по ГОСТ 26020-83 без уклона внутренних граней полок
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления.
Таблица 1. Размеры, масса и количество метров
в тонне двутавров стальных горячекатаных по ГОСТ 26020–83
№ балки | Размеры, мм | Масса 1 м балки, кг | Количество метров в 1 тонне, м | |||
h | b | S | t | |||
Нормальные двутавры | ||||||
10Б1 | 100 | 55 | 4,1 | 5,7 | 8,104 | 123,4 |
12Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,658 | 115,5 |
12Б2 | 120 | 64 | 4,4 | 6,3 | 10,37 | 96,43 |
14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,51 | 95,12 |
14Б2 | 140 | 73 | 4,7 | 6,9 | 12,89 | 77,55 |
16Б1 | 157 | 82 | 4 | 5,9 | 12,7 | 78,74 |
16Б2 | 160 | 82 | 5 | 7,4 | 15,77 | 63,4 |
18Б1 | 177 | 91 | 4,3 | 6,5 | 15,37 | 65,07 |
18Б2 | 180 | 91 | 5,3 | 8 | 18,8 | 53,2 |
20Б1 | 200 | 100 | 5,6 | 8,5 | 22,36 | 44,72 |
23Б1 | 230 | 110 | 5,6 | 9 | 25,83 | 38,71 |
26Б1 | 258 | 120 | 5,8 | 8,5 | 27,96 | 35,77 |
26Б2 | 261 | 120 | 6 | 10 | 31,16 | 32,09 |
30Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 | 30,39 |
30Б2 | 299 | 140 | 6 | 10 | 36,64 | 27,29 |
35Б1 | 346 | 155 | 6,2 | 8,5 | 38,88 | 25,72 |
35Б2 | 349 | 155 | 6,5 | 10 | 43,31 | 23,09 |
40Б1 | 392 | 165 | 7 | 9,5 | 48,08 | 20,8 |
40Б2 | 396 | 165 | 7,5 | 11,5 | 54,72 | 18,27 |
45Б1 | 443 | 180 | 7,8 | 11 | 59,84 | 16,71 |
45Б2 | 447 | 180 | 8,4 | 13 | 67,47 | 14,82 |
50Б1 | 492 | 200 | 8,8 | 12 | 72,98 | 13,7 |
50Б2 | 496 | 200 | 9,2 | 14 | 80,73 | 12,39 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 88,99 | 11,24 |
55Б2 | 547 | 220 | 10 | 15,5 | 97,92 | 10,21 |
60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 | 9,418 |
60Б2 | 597 | 230 | 11 | 17,5 | 115,6 | 8,65 |
70Б1 | 691 | 260 | 12 | 15,5 | 129,3 | 7,732 |
70Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 | 6,937 |
80Б1 | 791 | 280 | 13,5 | 17 | 159,5 | 6,269 |
80Б2 | 798 | 280 | 14 | 20,5 | 177,9 | 5,622 |
90Б1 | 893 | 300 | 15 | 18,5 | 194 | 5,155 |
90Б2 | 900 | 300 | 15,5 | 22 | 213,8 | 4,676 |
100Б1 | 990 | 320 | 16 | 21 | 230,6 | 4,336 |
100Б2 | 998 | 320 | 17 | 25 | 258,2 | 3,873 |
100Б3 | 1006 | 320 | 18 | 29 | 285,7 | 3,5 |
100Б4 | 1013 | 320 | 19,5 | 32,5 | 314,5 | 3,18 |
Широкополочные двутавры | ||||||
20Ш1 | 193 | 150 | 6 | 9 | 30,58 | 32,71 |
23Ш1 | 226 | 155 | 6,5 | 10 | 36,17 | 27,65 |
26Ш1 | 251 | 180 | 7 | 10 | 42,68 | 23,43 |
26Ш2 | 255 | 180 | 7,5 | 12 | 49,24 | 20,31 |
30Ш1 | 291 | 200 | 8 | 11 | 53,62 | 18,65 |
30Ш2 | 295 | 200 | 8,5 | 13 | 60,95 | 16,41 |
30Ш3 | 299 | 200 | 9 | 15 | 68,29 | 14,64 |
35Ш1 | 338 | 250 | 9,5 | 12,5 | 75,1 | 13,32 |
35Ш2 | 341 | 250 | 10 | 14 | 82,22 | 12,16 |
35Ш3 | 345 | 250 | 10,5 | 16 | 91,29 | 10,95 |
40Ш1 | 388 | 300 | 9,5 | 14 | 96,05 | 10,41 |
40Ш2 | 392 | 300 | 11,5 | 16 | 111,1 | 8,999 |
40Ш3 | 396 | 300 | 12,5 | 18 | 123,4 | 8,106 |
50Ш1 | 484 | 300 | 11 | 15 | 114,4 | 8,741 |
50Ш2 | 489 | 300 | 14,5 | 17,5 | 138,7 | 7,212 |
50Ш3 | 495 | 300 | 15,5 | 20,5 | 156,4 | 6,396 |
50Ш4 | 501 | 300 | 16,5 | 23,5 | 174 | 5,746 |
60Ш1 | 580 | 320 | 12 | 17 | 142,1 | 7,036 |
60Ш2 | 587 | 320 | 16 | 20,5 | 176,9 | 5,654 |
60Ш3 | 595 | 320 | 18 | 24,5 | 205,5 | 4,866 |
60Ш4 | 603 | 320 | 20 | 28,5 | 234,2 | 4,27 |
70Ш1 | 683 | 320 | 13,5 | 19 | 169,9 | 5,887 |
70Ш2 | 691 | 320 | 15 | 23 | 197,6 | 5,062 |
70ШЗ | 700 | 320 | 18 | 27,5 | 235,4 | 4,249 |
70Ш4 | 708 | 320 | 20,5 | 31,5 | 268,1 | 3,73 |
70Ш5 | 718 | 320 | 23 | 36,5 | 305,9 | 3,269 |
Колонные двутавры | ||||||
20K1 | 195 | 200 | 6,5 | 10 | 41,47 | 24,11 |
20K2 | 198 | 200 | 7 | 11,5 | 46,87 | 21,34 |
23K1 | 227 | 240 | 7 | 10,5 | 52,2 | 19,16 |
23K2 | 230 | 240 | 8 | 12 | 59,47 | 16,81 |
26K1 | 255 | 260 | 8 | 12 | 65,22 | 15,33 |
26K2 | 258 | 260 | 9 | 13,5 | 73,15 | 13,67 |
26K3 | 262 | 260 | 10 | 15,5 | 83,13 | 12,03 |
30K1 | 296 | 300 | 9 | 13,5 | 84,77 | 11,8 |
30K2 | 300 | 300 | 10 | 15,5 | 96,3 | 10,38 |
30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 | 9,183 |
35К1 | 343 | 350 | 10 | 15 | 109,7 | 9,117 |
35К2 | 348 | 350 | 11 | 17,5 | 125,9 | 7,944 |
35K3 | 353 | 350 | 13 | 20 | 144,5 | 6,919 |
40К1 | 393 | 400 | 11 | 16,5 | 138 | 7,248 |
40К2 | 400 | 400 | 13 | 20 | 165,6 | 6,039 |
40K3 | 409 | 400 | 16 | 24,5 | 202,3 | 4,942 |
40К4 | 419 | 400 | 19 | 29,5 | 242,2 | 4,129 |
40К5 | 431 | 400 | 23 | 35,5 | 291,2 | 3,434 |
Двутавры дополнительной серии (Д) | ||||||
24ДБ1 | 239 | 115 | 5,5 | 9,3 | 27,82 | 35,94 |
27ДБ1 | 269 | 125 | 6 | 9,5 | 31,93 | 31,31 |
36ДБ1 | 360 | 145 | 7,2 | 12,3 | 49,14 | 20,35 |
35ДБ1 | 349 | 127 | 5,8 | 8,5 | 33,58 | 29,78 |
40ДБ1 | 399 | 139 | 6,2 | 9 | 39,7 | 25,19 |
45ДБ1 | 450 | 152 | 7,4 | 11 | 52,63 | 19 |
45ДБ2 | 450 | 180 | 7,6 | 13,3 | 65,03 | 15,38 |
30ДШ1 | 300,6 | 201,9 | 9,4 | 16 | 72,72 | 13,75 |
40ДШ1 | 397,6 | 302 | 11,5 | 18,7 | 124,4 | 8,036 |
50ДШ1 | 496,2 | 303,8 | 14,2 | 21 | 155,3 | 6,437 |
Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. Радиусы закруглений на профилях не определяются и указываются для построения калибра.
Двутавры изготавливают длиной от 6 до 24 м. В зависимости от длины двутавры подразделяют на:
- мерной длины;
- мерной длины с отрезком;
- кратной мерной длины;
- кратной мерной длины с отрезком;
- немерной длины.
В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.
Стандартом допускается изготовление двутавров ограниченной длины в пределах немерной.
Отрезком считаются двутавры длиной не менее:
- 3 м — для двутавров с линейной плотностью до 20 кг/м;
- 4 м — для двутавров с линейной плотностью свыше 20 кг/м.
Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме:
- до 5 % от массы партии — для двутавров с линейной плотностью до 20 кг/м;
- до 8 % от массы партии — для двутавров с линейной плотностью свыше 20 до 50 кг/м;
- до 12 % от массы партии — для двутавров с линейной плотностью свыше 50 до 150 кг/м;
- до 20 % от массы партии — для двутавров с линейной плотностью свыше 150 кг/м.
вернуться к содержанию

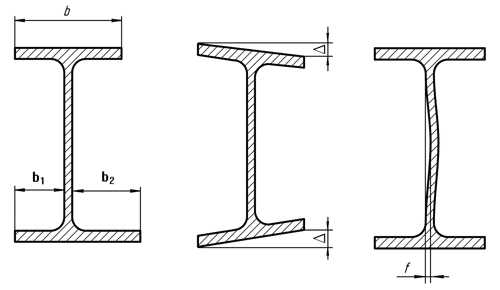

Рис. 2. Отклонения размеров поперечного сечения
Условные обозначения: b — ширина полки; b1 — ширина укороченного фланца; b2 — ширина удлиненного фланца; ∆ — перекос полки; f — кривизна стенки по высоте сечения.
Таблица 2. Предельные отклонения по размерам и геометрической форме двутавров
Параметр двутавра | Интервал значений параметров, мм | Предельные отклонения, мм |
Высота, h | h≤120 | ±2,0 |
120<h<380 | ±3,0 | |
380≤h<580 | ±4,0 | |
h≥580 | ±5,0 | |
Ширина полки, b | h≤120 | ±2,0 |
h>120 | ±3,0 | |
Толщина стенки, S | S≤4,4 | ±0,5 |
4,4<S≤6,5 | ±0,7 | |
6,5<S<16,0 | ±l,0 | |
16,0≤S<23,0 | ±1,5 | |
23,0≤S | ±2,0 | |
Толщина полки, t | t≤6,3 | ±1,0 |
6,3<t<16,0 | ±1,5 | |
16,0≤t<25,0 | ±2,0 | |
25,0≤t<40,0 | ±2,5 | |
Перекос полки, ∆ | h≤120 | 1 |
120<h≤290 | 0,015•b≤3,0 | |
h>290 | 0,015•b≤4,0 | |
Смещение полки, относительно стенки, δ, | h≤120 | 1,5 |
120<h<190 | 2,5 | |
190≤h≤290 | 3 | |
h>290 b<220 | 3 | |
b≥220 | 4,5 | |
Кривизна стенки по высоте сечения, f | h≤120 | 1 |
120<h<380 | 1,5 | |
Кривизна стенки по высоте сечения, f | 380≤h≤680 | 2 |
h>680 | 3 |
Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Отклонения линейной плотности двутавров от теоретической не должны превышать ±4,0 %.
вернуться к содержанию
Таблица 3. Предельные отклонения
по длине профилей мерной и кратной мерной длины
Длина профиля, мм | Интервал значений параметров | Предельные отклонения, мм |
До 12 м включ. | h<790 | +60/-0 |
До 12 м включ. | h≥790 | +80/-0 |
От 12 м | — | +100/-0 |
Косина реза не должна приводить к превышению предельных отклонений по длине двутавров.
Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2·t, но не более 3 мм.
вернуться к содержанию
www.metalika.ua
Широкополочный двутавр ГОСТ 26020-83
Вернуться на страницу «Металлические двутавры»
Двутавры широкополочные
h — высота двутавра; b — ширина полки; s — толщина стенки; t — толщина полки; r — радиус сопряжения;
I — момент инерции; W — момент сопротивления; S — статистический момент; i — радиус инерции.
Номер профиля | мм | Площадь сечения, см2 | Линейная плотность, кг/м | Справочные величины для осей | ||||||||||
h | b | s | t | r | Х — Х | Y — Y | ||||||||
Ix, см 4 | Wx , см 3 | Sx , см 3 | ix , см | Iy, см 4 | Wy, см 3 | iy, см | ||||||||
50Ш1 | 484 | 300 | 11,0 | 15,0 | 26 | 145,70 | 114,4 | 60930 | 2518 | 1403 | 20,45 | 6762 | 451 | 6,81 |
50Ш2 | 489 | 300 | 14,5 | 17,5 | 26 | 176,6 | 138,7 | 72530 | 2967 | 1676 | 20,26 | 7900 | 526 | 6,69 |
50Ш3 | 495 | 300 | 15,5 | 20,5 | 26 | 199,20 | 156,4 | 84200 | 3402 | 1923 | 20,56 | 9250 | 617 | 6,81 |
50Ш4 | 501 | 300 | 16,5 | 23,5 | 26 | 221,70 | 174,1 | 96150 | 3838 | 2173 | 20,82 | 10600 | 707 | 6,92 |
60Ш1 | 580 | 320 | 12,0 | 17,0 | 28 | 181,10 | 142,1 | 107300 | 3701 | 2068 | 24,35 | 9302 | 581 | 7,17 |
60Ш2 | 587 | 320 | 16,0 | 20,5 | 28 | 225,30 | 176,9 | 131800 | 4490 | 2544 | 24,19 | 11230 | 702 | 7,06 |
60Ш3 | 595 | 320 | 18,0 | 24,5 | 28 | 261,80 | 205,5 | 156900 | 5273 | 2997 | 24,48 | 13420 | 839 | 7,16 |
60Д14 | 603 | 320 | 20,0 | 28,5 | 28 | 298,34 | 234,2 | 182500 | 6055 | 3455 | 24,73 | 15620 | 976 | 7,23 |
70Ш1 | 683 | 320 | 13,5 | 19,0 | 30 | 216,40 | 169,9 | 172000 | 5036 | 2843 | 28,19 | 10400 | 650 | 6,93 |
70Ш2 | 691 | 320 | 15,0 | 23,0 | 30 | 251,70 | 197,6 | 205500 | 5949 | 3360 | 28,58 | 12590 | 787 | 7,07 |
70Ш3 | 700 | 320 | 18,0 | 27,5 | 30 | 299,80 | 235,4 | 247100 | 7059 | 4017 | 28,72 | 15070 | 942 | 7,09 |
70Ш4 | 708 | 320 | 20,5 | 31,5 | 30 | 341,60 | 261,1 | 284400 | 8033 | 4598 | 28,85 | 17270 | l079 | 7,11 |
70Ш5 | 718 | 320 | 23,0 | 36,5 | 30 | 389,7 | 305,9 | 330600 | 9210 | 5298 | 29,13 | 20020 | 1251 | 7,17 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
Двутавры: 20Ш1 — 40Ш3 , 50Ш1 — 70Ш5
СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА
saitinpro.ru
