Подбор самореза к дюбелю

12.05.2015

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.

Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)

Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)

Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)

Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)

Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)

Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей



 Диаметр дюбеля (мм.)

 Длина дюбеля (мм.)
 Толщина прикрепляемого  материала (мм.)   Размер самореза (мм.)
5 25 5 3х30
5 25 10 3х35
6 25 5 4х30
6 30 5 4х35
6 30 10 4х40
6 35 10 4х45
6 35 15 4х50
6 40 10 4х50
6 40 15 4х60
6 40 20 4х60
6 50 10 4×60
6 50 15 4х70
6 50 20 4х70
8 30 5 5х35
8 30 10
5х40
8 40 10 5х50
8 40 15 5х60
8 50 10 5х60
8 50 20 5х70
8 60 10 5х70
8 60 20 5х80
8 60 30 5х90
8 80 10 5х90
8 80 20 5х100
8 80 30 5х120
10 50 10 6х60
10 50 20 6х70
10 60 20 6х80
10 60
30
6х90
10 80 20 6х100
10 80 40 6х120
10 80 60 6х140
10 100 40 6х140
10 100 50 6х150
10 100 60 6х160
12
70
10 8х80
12 70 20 8х90
12 70 30 8х100
12 100 20 8х120
12 100 40 8х140
12 100 60 8х160
12 120 40 8х160
12
120 60 8х180
12 120 80 8х200
14 75 25 10х100
14 75 35 10х120
14 100 20 10х120
14 100 40 10х140
14 100 60 10х160
14 135 25 10х160
14 135 35 10х180
14 135 45 10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

krep-komp.ru

Шурупы, саморезы, дюбеля – разновидности, места применения

Таблица подбора дюбеля под саморез, размер отверстия под выбранный дюбель
СаморезДюбельОтверстие под дюбель
Диаметр, ммДлина, ммДиаметр, ммДлина, ммДиаметр сверла, ммГлубина сверления, мм
312, 16, 20, 25, 30, 35, 40512, 16, 20, 25, 30, 35, 40516, 20, 25, 30, 35, 40, 45
3,512, 16, 20, 25, 30, 35, 40, 45, 50612, 16, 20, 25, 30, 35, 40, 45, 50616, 20, 25, 30, 35, 40, 45, 50, 55
412, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 612, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 616, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,516, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
520, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
640, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1045, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
840, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

sampochinil.ru

Как подобрать дюбель под саморез

  • Главная
  • »
  • Полезные статьи
  • »
  • Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

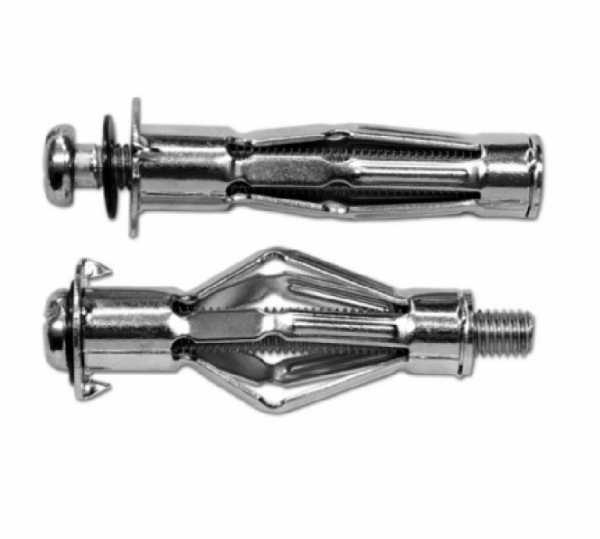

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

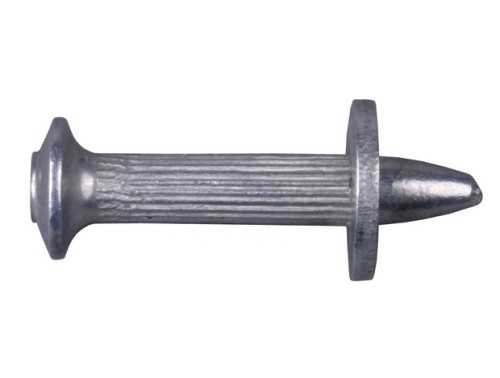

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

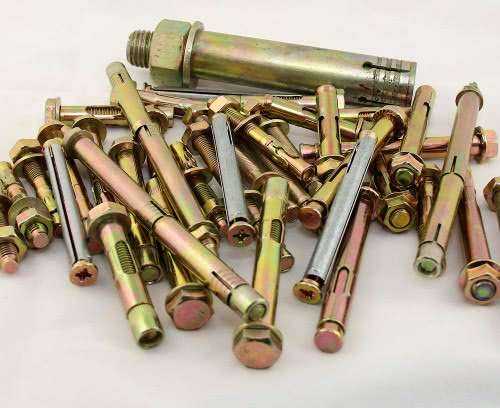

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.




 Диаметр дюбеля (мм)


 Длина дюбеля (мм)

Толщина прикрепляемого  материала (мм)

Размер самореза (мм)

5

25

5

3.5х25

5

25

10

3х30

6

25

5

4х30

6

30

5

4х35

6

30

10

4х40

6

35

10

4х45

6

35

15

4х50

6

40

10

4х50

6

40

15

4х60

6

40

20

4х60

6

50

10

4×60

6

50

15

4х70

6

50

20

4х70

8

30

5

5х35

8

30

10

5х40

8

40

10

5х50

8

40

15

5х60

8

50

10

5х60

8

50

20

5х70

8

60

10

5х70

8

60

20

5х80

8

60

30

5х90

8

80

10

5х90

8

80

20

5х100

8

80

30

5х120

10

50

10

6х60

10

50

20

6х70

10

60

20

6х80

10

60

30

6х90

10

80

20

6х100

10

80

40

6х120

10

80

60

6х140

10

100

40

6х140

10

100

50

6х150

10

100

60

6х160

12

70

10

8х80

12

70

20

8х90

12

70

30

8х100

12

100

20

8х120

12

100

40

8х140

12

100

60

8х160

12

120

40

8х160

12

120

60

8х180

12

120

80

8х200

14

75

25

10х100

14

75

35

10х120

14

100

20

10х120

14

100

40

10х140

14

100

60

10х160

14

135

25

10х160

14

135

35

10х180

14

135

45

10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

www.dubel.by

Как подобрать саморез к дюбелю, дюбели пластмассовые с шурупами

Как подобрать саморез к дюбелю

Декабрь 10, 2017

Дюбель и саморез два дополняющих друг друга элемента, если стоит задача соединить какую-то жесткую конструкцию к прочной твердой стене: бетонной, кирпичной, собранной из пеноблоков, отделанную гипсокартоном. Если бы стена была деревянной, то можно обойтись без дюбеля, потому что шурупы легко вкручиваются в мягкую древесину, где они прочно закрепляются. В основе подбора одного к другому лежат размеры: длина и диметр самореза и длина и внутренний диаметр дюбеля. Необходимо еще будет учитывать толщину скрепляемого материала.

Ситуация, когда производится неправильный выбор, встречается не часто, но такие случаи известны. Если побор был сделан неправильно, к примеру, внутренний диаметр дюбеля был выбран меньше, чем диаметр самореза, тогда последний просто разрывает первый. Если все было сделано наоборот, то крепеж будет болтаться внутри пластиковой вставки, при этом ее не разопрет, отчего прочность крепежного узла резко снизится. То же самое можно сказать, если саморез своим концом не дойдет до дна дюбеля.

В общем, надо правильно подойти к процессу подбора. А для этого начинать надо именно с дюбеля. Чем он больше, тем большие нагрузки он сможет выдержать. Здесь так распределяются нагрузки относительно размеров пластиковой вставки.

  • Если нагрузки маленькие, то можно использовать дюбель диаметром 4-5 мм.
  • Если нагрузки средние, то лучше выбирать вставку диаметром 6-8 мм.
  • При больших нагрузках подойдет размер 10-12 мм.
  • При очень больших – 14-16 мм. К примеру, когда собираются строительные леса.

Но тут обязательно надо учитывать плотность материала, куда крепеж будет вставляться. Чем плотность выше, тем больше нагрузок крепление выдержит. Поэтому вставленные в бетонные изделия дюбеля с саморезами выдерживают самые большие нагрузки при незначительных их размерах.

Итак, дюбель по размерам подобран, теперь к нему подбирается и саморез. Вот только несколько соотношений.

Диаметр дюбеля, ммДиаметр самореза, мм
42
52-3
63,5-4,5
105,5-6,5
148,5-10,5
1610,5-12,5

Теперь надо подобрать друг к другу длины. Длина дюбеля подбирается по его диаметру.

Как правильно подобрать сверло под дюбель для крепления различных предметов

Здесь главное не ошибиться, потому что к одному диаметру по стандартам подходит несколько длин. К примеру, дюбель диаметром 6 мм может иметь длину от 25 до 50 мм с градацией 5 мм.

Что касается длины самореза, то она зависит от длины дюбеля и толщины прикрепляемого материала. При этом учитывается, что толщина прикрепляемого материала зависит от плотности основы, к которой он крепится. Если крепление производится на рыхлую поверхность, то толщина прикрепляемого материала не должна бать больше длины дюбеля на 35%. Если основа плотная, то толщина не должна превышать 60% длины дюбеля. Сверлить отверстие в несущей конструкции надо чуть больше длины дюбеля, а саморез может вкручиваться до конца. Даже если его конец проткнет вставку, но ничего страшного.

Категория: Материалы, Советы

Как выбрать дюбель под саморез

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип “К” крепится в бетоне:

Дюбель тип “Т” предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип “S” крепится во многих материалах из различного кирпича и бетона:

Дюбель тип “U” — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель “KPU” — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель “KPW” тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель “KPX” используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель “KPR” используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т.

Совет 1: Как подобрать дюбель

д.:

Дюбель “KMG” выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель “Дрива” предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель “Бабочка” — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза.

Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Для подборки самореза к дюбелю надо обратить внимание на два параметра:

  • длина самореза
  • толщина самореза

Длина должна быть такая, чтобы саморез при полной закрутке в дюбель имел выступ от самореза на несколько миллиметров (3-7) меньше, чем толщина материала, который необходимо закрепить с учётом необходимого для вас крепежа (впотай, заподлицо или другое)

Толщина самореза должна быть такой, чтобы рабочая поверхность дюбеля расходилась в ширь, но сам саморез тем временем крутился с определённым небольшим усилием до самого конца без прикладывания большой силы.

Ещё обратите внимание на саму резьбу, она должна быть именно такой, чтобы вкручиваться плотно в дюбель, так как возможно вырывание самореза из дюбеля.

Для крепления различных стройматериалов к строительным конструкциям в современном строительстве часто применяют крепление при помощи дюбеля и самореза.

К выбранному вами дюбелю определенного диаметра подбирается саморез, который с небольшой натяжкой входит во внутреннее отверстие дюбеля, то есть саморез должен быть по диаметру меньше наружного диаметра дюбеля,примерно, на 1.5 — 2 мм,и должен равняться внутреннему диаметру отверстия дюбеля.

Длина самореза должна быть равна или чуть больше, примерно до 5 мм, длины дюбеля.

Отверстие под дюбель сверлится того же диаметра, что и применяемый вами дюбель.

Глубина отверстия на 5-6 мм длиннее дюбеля, чтобы саморез заворачивался в дюбель полностью, а не упирался его кончик, в отверстии, в строительную конструкцию. Удачи.

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта [email protected]

Какие дюбеля лучше

Какой дюбель выбрать – достаточно тривиальный вопрос, который на самом деле имеет однозначный ответ: дюбель нужно выбирать такой, который соответствует материалу установки и типу монтажа. Сколько раз проклянет мастер прокручивающийся саморез при установке карниза на пенобетонную перегородку дома серии 1-ЛГ-600 ? Сколько человек обмотают несчастный дюбель изолентой, наденут на него кембрик от кабеля, напялят термоусадочную трубку – и все безрезультатно !

Кто догадается поставить две или три штуки подряд и прокрутить насквозь, чтобы не проворачивались ? А сколько применят специальный распорный дюбель для газо- и пенобетонов, не говоря уже о том, что немногие подозревают, а еще более немногие – точно знают о том, что такой дюбель, оказывается, существует в природе ! А вот единой классификации дюбелей, отраженной в каких-либо нормативных документах, как раз в природе не существует.

Так что здесь, на самом деле, все и просто, и достаточно сложно одновременно. Давайте попробуем разобраться, какие бывают дюбели в принципе:

По принципу действия:

1. Распорные, которые держатся в отверстии определенного диаметра за счет распирания при вкручивании саморезов – ребра распорного дюбеля упираются в стенки отверстия и расклиниваются в нем. Предназначены они для полнотелых материалов (бетон, железобетон, асфальт, даже дерево и древесно-плитные материалы).

2. Анкерные, которые, помимо расклинивания в материале, также способны деформироваться так, что задняя часть подобного дюбеля не может пройти в отверстие (принцип анкера). Такие дюбели предназначены для пустотелых и пористых материалов (кирпичная кладка из пустотелого кирпича, газобетон, пенобетон и т. п.), а также листовых материалов наподобие гипрока.

По способу монтажа:

1. Закручивающиеся – это длинное и нелепое слово говорит само за себя и точно определяет способ монтажа данного класса дюбелей. Закручивание производится либо отверткой нужной конфигурации, либо аналогично снаряженным шуруповертом (подробности далее).

2. Забивные – аналогично, способом монтажа таких дюбелей является забивание, обычно с помощью молотка либо киянки, но иногда и с помощью и других инструментов: например, это могут быть пассатижи, деревянный брусок, фрагмент полнотелого кирпича или кусок бетона, стального уголка и др.

Также разделяют сквозной монтаж, при котором часть дюбеля пропускают через закрепляемую конструкцию (имеет удлиненную нераспорную часть) и предварительный, при котором дюбель помещают в отверстие на всю длину (наиболее распространенный тип монтажа).

По материалу изготовления:

1. Пластмассовые – из полиэтилена, полипропилена или полиамида (нейлона).

2. Металлические – из алюминиевых сплавов, латуни, нержавеющей стали.

По типу лицевой части:

1. С бортиком (манжетой) – при закручивании бортик оборачивается вокруг шурупа (самореза).

2. Без бортика. Правда, можно получить аналогичный бортику эффект, если вставить дюбель не до конца, оставив снаружи примерно 3 мм.

По назначению, области применения и особенностям конструкции:

1. Стандартные дюбели для полнотелых материалов – самый распространенный вид данного вида крепежа. Классический вариант изготавливается из нейлона (полиамида), и более всего он представлен на рынке финской фирмой SORMAT (серии NAT 5, NAT 6, NAT 8, NAT 10, NAT 12 и др.). На втором месте – швейцарский производитель MUNGO, дюбели которого окрашены в характерный красно-оранжевый цвет, и также изготавливаются из нейлона.

Это крепеж, подходящий в большинстве случаев для большинства материалов.

Как подобрать саморез к дюбелю

Однако нейлон имеет одну очень неприятную особенность – при низкой температуре его прочность резко возрастает, а вязкость уменьшается. Поэтому при работе «на минусе» по открытому часты случаи разрывов нейлоновых дюбелей (особенно при использовании дюбель-гвоздей), а также случаи невозможности закрутить в них саморез или шуруп до конца.

Тем не менее, практика показала, что лучше использовать ломкий нейлоновый дюбель, чем вязкий полиэтиленовый, изготовленный на самом низком уровне качества. В крайнем случае, можно использовать промышленный фен, производя монтаж в теплой струе воздуха.

2. Дюбель для газобетона и пенобетона обладает способностью расклиниваться в отверстии, удерживаясь с помощью специальных спиралевидных ребер. Отверстие под него сверлится соотвественно диаметру сердцевины, а далее дюбель забивается молотком и в него закручивается шуруп.

3. Рамные дюбели выпускаются как для сплошных материалов, так и для мягких либо пустотелых. Применяются при установке оконных и дверных коробок, а также для крепления элементов облицовки через слой тепло- или звукоизоляции, штукатурный слой и пр. Рамные дюбели могут цепляться за перегородки в материале, для чего имеют удлиненную распорную часть.

4. Юстировочный дюбель позволяет закрепить конструкцию на некотором (до 30 мм.) расстоянии от основания; состоит из двух частей, одна из которых предназначена для основания, а другая – для прикрепляемой конструкции; также комплектуется особым шурупом. Предназначен для крепления различных обрешеток под обшивку листовыми и/или панельными материалами.

5. Дюбель универсальный удобен для крепления как в ячеистые, щелистые материалы наподобие пустотелого кирпича, так и к пустотелым перегородкам из ГКЛ, подшивным потолкам различных видов. Устроен он следующим образом: при вкручивании шурупа материал дюбеля как бы «запоминает» наличие полого пространства вокруг себя и, сообразно этому, деформируется в нем. Существует также модификация универсального дюбеля с подпружиненными откидными планками: планки проходят внутрь отверстия в листовом материале вместе с дюбелем, а затем откидываются наподобие распорных пружин в точечных светильниках, упираясь во внутреннюю поверхность листа.

6. Дюбель для ГКЛ и пористого бетона («позидрайвер», «джет-плаг») применяется для статичного закрепления навесных конструкций, а также картин и др. на стены и потолки из ГКЛ, СМЛ, МЦЛ и подобных материалов. Он закручивается в основании при помощи отвертки или шуруповерта, так как имеет в лицевой части шлиц типа «позидрайв» (PZ), а в «изнаночной», то есть задней части, заострение по профилю первого сверла, уходящее на конус.

«Позидрайверы» (мы так называли эти дюбели, от буржуйского названия «pozidrivers», намалеванного на коробках с крепежом «MUNGO», в которых их поставляли на объект) изготавливаются как из пластика, так и из кремниево-алюминиевого сплава (силумина). Пластмассовый дюбель («файбер-джет») применяется только для крепления к ГКЛ и подобных материалов, тогда как силуминовый – для ГКЛ, гипса, ДСП и ячеистых бетонов. Саморезы для них идут в комплекте, но они, как правило, паршивого качества.

Пластиковые позидрайверы можно монтировать при помощи т. н. «сверла-отвертки» (это такая насадка на шуруповерт), так как некоторые их модификации собственного сверла не имеют, в отличие от силуминовых. Правда, эту насадку достать непросто.

7. Звукоизолирующий дюбель помещен в специальную каучуковую оболочку, поглощающую посторонние звуки.

8. Цанговый дюбель – цилиндрическая втулка с внутренней резьбой, обычно изготавливаемая из латуни (этот сплав обладает необходимой гибкостью и в то же время прочен). Внутренняя часть (которая с резьбой) имеет форму конуса, а с наружной части на втулку нанесены глубокие насечки. Есть варианты из листовой стали, углеродистой или нержавеющей, в том числе и без резьбы, например, HILTI HKD-S.

Отверстие под этот тип крепежа следует сверлить по диаметру его передней части. Далее прочищаем отверстие (в отличие от, скажем, процесса установки нейлонового дюбеля, прочистка здесь строго обязательна), устанавливаем цангу в отверстие (забиваем молотком или лучше резиновой киянкой, чтобы не повредить резьбу). Закручиваем винт/болт – втулка распирается благодаря насечкам, предотвращая прокручивание, и происходит закрепление в отверстии. Применяется цанговый дюбель для крепления различного рода навесных конструкций в полнотелых материалах (бетон, железобетон, монолитный кирпич, дерево и т.

п.)

Наконец, несколько особняком стоят тарельчатые дюбели, используемые для крепления теплоизоляционных плит на фасадах зданий и сооружений, и так называемые дюбель-гвозди, которые представляют собой комбинированные виды крепежа (в отличие от обыкновенных дюбелей, рассмотренных здесь, ни одна из частей указанных типов не может полноценно использоваться в отделении от другой).

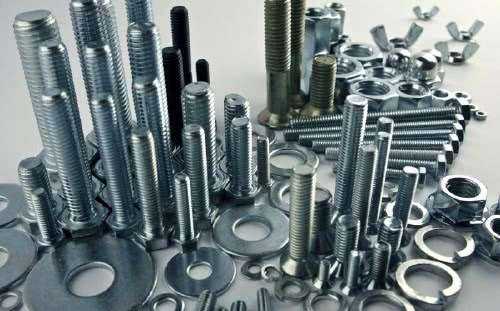

Разнообразие крепежных изделий

Сегодня (а, впрочем, и во все века) при проведении различных ремонтных строительных или отделочных работ просто невозможно обойтись без необходимого крепежа. Да и в быту такие крепежные изделия тоже пригодится – повесить картину, закрепить полочку, укрепить шкаф и пр. Существует большое множество различных типов крепежа, которые имеют различные конструктивные особенностей и применяются для решения соответствующих задач, начиная от закрепления доски при помощи обыкновенного гвоздя и заканчивая установки сложного анкера с повышенной надежностью.

Закрепление плинтусов, настилка дощатых полов, монтаж дверных и оконных коробок, монтаж гипсокартонных листов на стены, обустройство подвесных потолков, изготовление и сборка различного вида внутренних и наружных лестниц — это далеко не полный перечень сфер использования современного крепежа. Суммарная стоимость используемых при работе крепежных изделий составляет около 1% от общего бюджета проведения ремонтных или строительных работ.

Правильный выбор необходимых крепежных изделий обеспечивает долгую и надежную эксплуатацию выполненных соединений. Поэтому давайте разберемся с их основными видами.

Саморезы

Исходя из названия этого крепежа, в большинстве случаев (но не всех) он способен сам нарезать необходимые отверстия и канавки в скрепляемом материале.

Они классифицируются по таким группам:

1. По виду соединяемого материала:

Отметим, что саморезы по металлу изготавливаются двух типов – самозасверливающиеся и такие, для применения которых предварительно требуется сделать в металле отверстие. Первые имеют на кончике небольшое сверло, размеры которого выбираются для конкретной толщины металла. Ярким представителем второго типа саморезов является крепеж для обустройства гипсокартонных конструкций.

2. По размерам.

Естественно, диаметр и длину самореза необходимо выбирать, исходя из конкретных условий его применения.

3. По назначению.

  • крепежные кровельные изделия. На них выполнена широкая шляпка с пресс-шайбой, которая полностью герметизирует выполненное отверстие для предотвращения попадания влаги. Они в большом ассортименте представлены на сайте http://мс37.рф/crepej ;

  • саморезы общего назначения, например, саморезы для гипсокартона.

    Как подобрать саморез к дюбелю?

Анкера: применение и виды

Сразу отметим, что сегодня большое количество людей пытаются применять такой крепеж совершенно не по назначению. Например, довольно часто анкерами пробуют закреплять предметы на кирпичных стенах. В итоге изделие все равно не держится, в стене остаются большие дырки, не считая потраченных сил и времени.

Раз и навсегда надо заполнить, что анкерный болт и анкерная шпилька могут быть использованы только для бетонных поверхностей, а в остальных мягких материалах они элементарно прокручиваются.

Разновидности анкеров (по виду внешней части):

1. Крепежный анкер.

Это универсальный крепеж.

2. Анкер крюк.

На такие анкера после закрепления можно навешивать габаритные предметы.

3. Анкер петля.

За петлю такого анкера можно что-то цеплять.

Разновидности анкеров по конструкции скрытой части (принципу распирания):

  1. Анкер имеет на конце болт с клином (они затягиваются гайкой).

  2. Сам клин анкера является гайкой (гайка затягивается болтом).

Размеры анкеров могут варьироваться от самого маленького с длиной 50 мм (диаметр 6…8 мм) до 400 мм (диаметр 22 мм).

Установка анкера:

  1. Правильный подбор сверла для бура и сверление отверстия. Заметим: если Вы выбрали анкер с диаметром 10мм, то выполнять необходимо отверстие точно 10 мм. Если, к примеру, взять 12 мм, то в результате анкер окажется не зажатым, и, естественно, никакая намотка на анкер различного материала тоже не поможет.

  2. Установка анкера в отверстие.

  3. Зажатие анкера рожковым ключом или отверткой.

Заклепки

Представляют собой простейшие крепежные изделия для неразъемного соединения листового железа, жести и прочих тонколистовых материалов, например, пластмасс или кожи. Обеспечивают высокую прочность соединения, однако разобрать такое соединение можно, только если срубить головку заклепки.

Правила подбора толщины и длины обычно указываются на упаковке крепежа.

Дюбели: разновидности и применение

Сегодня строительные магазины предлагают 3 основных типа дюбелей:

1. Металлический дюбель.

Металлический дюбель – это самый простой и древний тип крепежа. Его можно монтировать почти в любые поверхности. Но все же не в каждом случае целесообразно использовать молоток, иногда стоит зарядить такой дюбель в патронный, электрический или пневматический пистолет. Металлические дюбели отличаются друг от друга только диаметром и длиной.

2. Монтажный дюбель с пластиковой пробкой.

Монтажный дюбель – наиболее распространенный вид дюбеля. Изготавливается в двух вариантах, которые отличаются исключительно формой используемой пластиковой пробки (конкретнее – формой ее наружного ободка). В одном случае дюбель устанавливается в потай, а в другом случае нет (пробка второго дюбеля оборудована шляпкой-грибком).

Такие монтажные дюбели устанавливаются при помощи перфоратора (выполнение отверстий) и молотка (забивается сначала пластиковая пробка, а потом и его металлическая часть). Отметим, что металлическую часть дюбеля при необходимости можно достаточно легко выкрутить из пластиковой пробки простой отверткой за счет нанесенной резьбы. Диаметры таких дюбелей варьируются от 6 до 14 мм, по длине — от 35 до 250 мм.

3. Распорный дюбель.

По-научному он еще называется «дюбель Биербаха».

Данный крепеж целиком изготавливается из металла и состоит из 2х клиньев, которые подвижно соединены между собой специальной шайбой на одном из них. Он монтируются в предварительно выполненное отверстие, где расклинивается ударом молотка. Для установки подвесных потолков – это лучший вариант.

Дюбель-шуруп

Дюбель-шуруп представляет собой разновидность крепежного изделия, используемого с целью закрепления определенных деталей, конструкций, отдельных предметов в сплошных твердых поверхностях.

Особенности использования шурупов-дюбелей

Дюбели закрепляют саморезы, болты и шурупы в конструкции. Специфика работы дюбеля-шурупа заключается в процессе быстрого трения, когда дюбель распаривает винт, гвоздь, шуруп. Устройство изделия обозначается двумя элементами:

  • нераспорный – зона, не принимающая участия в процессе монтажа;
  • распорный – часть, изменяющая размеры  при соединении.

Некоторые виды дюбелей выпускаются с манжетой, исключающей проваливание изделия в отверстие. Конструкция крепежей удерживается внутри отверстия благодаря плотно прижатым стенкам или ввиду различий в модификации.

Ранее для закрепления элементов монтажники пользовались деревянными пробками-чопиками. На сегодняшний день выпускается обширный ассортимент дюбелей (согласно нормам ГОСТ), предназначенных для использования в «тандеме» с любыми материалами. Для изготовления крепежей используют металл, пластмассу (полипропилен, полиэтилен). Наибольшей популярностью пользуется быстрый универсальный нейлоновый забивной дюбель. Монтаж осуществляется ударным способом. Подобными дюбелями вместе с шурупами-саморезами можно организовать крепление, независимо от стенового материала.

Для гипсокартона одинаково подходят металлические и пластмассовые дюбели. Изделие предназначено для монтажа необходимых элементов на поверхность гипсоволокна, гипсокартона, пористого бетона. Гвоздевым дюбелем-шурупом закрепляют плинтусы, окна, обрешетки. Подобный дюбель поставляется вместе с гвоздем, оснащенным накаткой. Фасадный дюбель, используемый для закрепления, удержания утеплителя, оборудован широкой шестигранной головкой типа гриб. Особенности конструкции обеспечивают необходимую изоляцию соединений, предотвращая попадание влаги, грязи. Для крепления оконных рам, дверных коробок используется рамный дюбель с потай-ным винтом (шурупом). Дюбель-хомут, используемый для крепления к пенобетону, бетону, кирпичу проводов и труб, отличается простотой, удобством, надежностью монтажа без применения дополнительного крепежа.

Рекомендации по выбору дюбелей с шурупом

Дюбель-шуруп относится к наиболее распространенным крепежным средствам. Зависимо от особенностей нагрузки, характера основы, непосредственно типа крепления подбирается определенный вид дюбелей.

Как подобрать сверло под дюбель

Обязательно следует определить, какие шурупы, гвозди, винты подходят подобранному дюбелю (если дюбели не укомплектованы шурупами). Вместе с дюбелями в комплекте идет схема монтажа, рекомендации по подбору соответствующего шурупа. Для правильного выбора дюбеля необходимо учитывать диаметр, длину шурупов, толщину монтируемого на дюбеле элемента.

Похожие статьи

shtyknozh.ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла – железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип “К” крепится в бетоне:

Дюбель тип “Т” предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип “S” крепится во многих материалах из различного кирпича и бетона:

Дюбель тип “U” – это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель “KPU” – это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель “KPW” тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель “KPX” используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель “KPR” используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель “KMG” выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель “Дрива” предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель “Бабочка” – это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 – 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

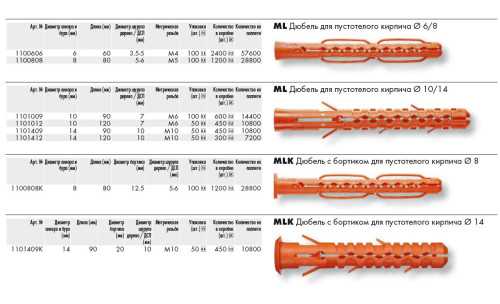

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

www.remotvet.ru

пошаговая инструкция. Как крепить дюбель. Как крепить дюбель

Дюбель является одним из самых часто используемых крепежных изделий. Как правило, он необходим для фиксации крепежных элементов в сплошные твердые поверхности. В универсальный дюбель устанавливается винт, шуруп либо гвоздь, который его распирает, что приводит к возникновению трения. Именно на этом основан принцип работы этого крепежного изделия. Если требуется прикрепить что-либо к бетонной стенке, то без дюбелей это сделать практически невозможно. Поэтому их часто используют в ремонтных работах.

Виды крепежей

Сегодня существуют различные виды данных крепежных элементов, каждый из которых отличается не только материалом, но и принципом фиксации. Не так давно такие крепежи вырезались из кусочков древесины и вставлялись в отверстие. Сегодня данными изделиями вряд ли уже кто пользуется. Ведь ныне в продаже можно найти дюбеля практически на все случаи. Материалом современных крепежей является пластмасса и металл. Чаще всего используются забивные нейлоновые дюбеля. Они совместно с саморезами незаменимы для работы с любыми материалами.

Рассмотрим некоторые виды дюбелей, имеющиеся сегодня в продаже:

  • Дюбель для бетона. Для изготовления такого крепежного элемента используется полипропилен либо нейлон. Эти дюбеля ещё хорошо фиксируются к камню и кирпичу. Кроме самих крепежей требуются саморезы. Для удобства работы можно использовать пистолет для дюбелей.

  • Материалом для изготовления дюбелей, предназначенных для листов гипсокартона либо гипсоволокна, обычно является металл (в редких случаях пластмасса). Эти же крепежные элементы хорошо держатся в ячеистом бетоне. Использование данных дюбелей подразумевает наличие саморезов и строительных шурупов. Металлические дюбеля для гипсокартона оснащены наконечником в виде заточенного сверла. Благодаря этому их можно устанавливать даже без наличия отверстий в рабочей поверхности.

  • Для крепления материалов в бетон часто используют распорные дюбеля, выполненные из полипропилена. Такие крепежные изделия имеют в своей конструкции специальные распорки, благодаря которым улучшается фиксация во время монтажа.
  • Монтажный дюбель из полипропилена. Для наружной отделки его лучше не использовать т.к. применяемый материал может растрескиваться при низких температурах. Что касается крепежей из нейлона, то они могут использоваться практически в любых условиях.

  • Дюбель-гвоздь. Для его изготовления аналогично используется нейлон либо полипропилен. Что касается самого гвоздя, то он обычно стальной. Для удержания в нем имеется накатка в виде обратных конусов. Такие крепежные изделия используются в том случае, если требуется закрепить плинтуса, профиля из металла, оконные проемы, рейки, обрешетки, доски. Дюбель-гвоздь обычно хорошо садится в стенку из камня, кирпича и бетона. Как правило, эти изделия применяются, когда требуется быстрый и объемный монтаж небольших конструкций. Далее можно увидеть дюбель гвоздь на фото:

  • Рамный дюбель. Производится из металла. Активно используется в качестве крепежей для оконных и дверных проемов. Помимо этого, он применяется, если требуется закрепить элементы теплоизоляционного слоя и обшивки сквозь слой штукатурки. Их можно назвать дюбелями для теплоизоляции. Выделяют две разновидности данных крепежных элементов. Первые используются для работы с твердыми, а вторые — с мягкими материалами.

  • Дюбель в стену (иначе фасадный дюбель). Основными материалами для них является нейлон либо полипропилен. Этими крепежами можно прикрепить что угодно практически в любую стену. Только дополнительно придется приобрести саморезы диаметром от 4 до 18 мм. Кроме того, требуется заранее в стене сделать отверстие для дюбеля подходящего диаметра. Крепежное изделие удерживается в лунке за счет наличия направленных усиков.
  • Существует еще юстировочный металлический дюбель, который используется, чтобы закрепить рейки обрешетки на определенном расстоянии от поверхности. Это расстояние требуется для того, чтобы через некоторое время сделать обшивку. Благодаря разделяемым дюбелям и саморезам можно менять положение реек по своему усмотрению.

  • Металлические «бабочки» идеально подходят для крепления в различные пустотелые конструкции. Немаловажно, что эти крепежные изделия могут выдерживать довольно большие нагрузки.
  • Для крепления оконных и дверных проемов нередко используется универсальный дюбель нейлоновый. Он ещё подходит для фиксации обрешетки и реек из металла. Помимо того, данным дюбелем крепят такие элементы отделки интерьера, как подвесные потолки.
  • В качестве фиксации утеплителя из минваты используется ещё дюбель пластиковый либо специальные крепежи из пластиковой основы. Фиксация материала осуществляется при помощи металлического гвоздя. Для этого крепежного изделия делается обязательно отверстие в стенке. Крепление производятся на кирпичные либо бетонные поверхности.
  • Распорное приспособление успешно используется в качестве крепежей на пустотелые блоки и сплошные материалы, например, такие как кирпич и бетон. Фиксация производится при помощи специальных усиков. Они надежно удерживают крепеж и при этом не позволяют проворачиваться в отверстии.
  • Дюбель-шурупы для монтажных пистолетов. Эти крепежи имеют отличия от стандартных дюбелей с ручной установкой. В некоторых случаях предпочтительнее использовать именно их.
  • Распорный строительный дюбель, оснащенный стопорным бортиком. Для его изготовления используется нейлон. Эти крепления применяются при монтаже различных строительных конструкций. Наличие стопорных бортиков не дает крепежу провалиться в отверстие. Поэтому их нередко используют при проведении наружных работ.

  • Дюбеля без бортиков изготовляются из полиамида высокого качества. Данный вид крепёжного изделия в своей конструкции имеет отверстие, стационарную верхнюю часть и продольные перемычки. Такая конструкция позволяет по максимуму упростить завинчивание самореза. Благодаря наличию неразборной верхней части можно исключить осыпание и растрескивание облицовочной штукатурки на поверхности, в которую вкручивается дюбель. Такие крепежи считаются более долговечными.

Как выбрать дюбеля

Дюбеля рекомендуется подбирать в зависимости от места, где они будут использоваться. Не менее важно учитывать будущую нагрузку:

  1. Так, чтобы закрепить тяжело нагруженные конструкции, например, такие как навесные тренажеры и шведские стенки лучше всего брать дюбеля с глубиной крепления как минимум 85 мм.
  2. Для горизонтальной фиксации в бетонную либо кирпичную стенку рекомендуется выбирать крепежные элементы, глубина крепления которых составляет как минимум 30 мм, а наружный диаметр дюбеля — от 7 до 11 мм.
  3. Если фиксаторы нужны для подвесного потолка, потолочных светильников и других изделий, где основная нагрузка будет находиться снизу, то следует выбирать крепежные изделия с поперечными насечками и распорными усиками.
  4. Если дюбеля подбираются под уже готовое отверстие, то важно, чтобы его диаметр и параметры крепежного изделия соответствовали. В этом случае он должен быть не меньше, чем размер отверстия.
  5. Если в работе используются монтажные крепежи, то чтобы не допустить разрушения слабых стен, (это может происходить в месте опоры) дюбель выполняет как раз роль смягчающей прокладки. В этом случае в твердых поверхностях крепление будет достаточно плотно прилегать к крепежу, благодаря чему нагрузка распространяется равномерно.

Как крепить дюбель

Для работы понадобится:

  • электродрель,
  • победитовое сверло,
  • острый гвоздь,
  • сам дюбель,
  • изолента,
  • небольшой молоток.

Когда все инструменты будут в наличии, можно приступать к установке дюбелей.

Поэтапный порядок выполнения работ:

  1. Сначала в месте, где планируется произвести установку дюбелей, нужно сделать метку. Это можно выполнить, например, с помощью шариковой ручки или простого карандаша.
  2. После этого в размеченной точке необходимо сделать углубление. Для этой цели подойдет гвоздь, нож или булавка. Данная лунка позволит с самого начала правильно поставить сверло.
  3. Важно, чтобы диаметр крепёжного изделия подходил под габариты отверстия и шурупа. Лучше всего, чтобы в отверстие крепеж входил с небольшим усилием. Если дюбель не будет соответствовать этим требованиям, то он может болтаться или сдвинуться, когда вы его попробуете забить на место. Обязательно убедитесь, что длина дюбеля соответствует длине используемого самореза.
  4. Может возникнуть ситуация, когда количество дюбелей неправильно рассчитано. Это не проблема. Ведь дюбеля можно сделать своими руками. Для этого следует взять деревянный брусок нужной длины. Важно, чтобы размер дюбеля подходил к размеру крепежа. Придайте бруску округлое сечение. Желательно, чтобы он сверху был утолщен, а снизу сужен, т.е. чтобы его форма была похожа на конус.
  5. Далее берётся сверло нужного диаметра и вставляется в дрель. На сверле желательно сделать отметку, соответствующую глубине отверстия. Метку нужно поставить на расстоянии, чуть больше длины дюбеля. Чтобы это сделать, крепеж приставляется к закрепленному в дрели сверлу и в нужном месте на него наматывается изолента, которая и будет служить отметкой границы сверления.
  6. Теперь нужно найти на стене сделанное углубление. Дрель обязательно держите перпендикулярно поверхности. Ни в коем случае не наклоняйтесь в стороны.
  7. Когда отверстие будет готово, его нужно вычистить от образовавшейся пыли и цементной крошки. Это можно сделать, например, с помощью пылесоса.
  8. Осталось вставить дюбель и аккуратно забить его до упора с помощью молотка. Главное в этом деле — не торопиться и ни в коем случае не ударять молотком слишком сильно. В противном случае, крепеж может повредиться и стать непригодным. После установки дюбеля нужно еще ввинтить в него шуруп (если это дюбель под шуруп).
Установка дюбелей: пошаговая инструкция

0 votes, 0.00 avg. rating (0% score)

recn.ru

Дюбель — Википедия

Материал из Википедии — свободной энциклопедии

Пластмассовые дюбели с шурупами Использование дюбеля

Дюбель (нем. Dübel — шпонка, шкант, вставной шип) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности вкручивания, вклеивания или вколачивания в него другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Первый дюбель был произведен в 1910 году Джоном Джозефом Ролингсом. В 1911 году он подал заявление в Патентное ведомство в Лондоне. 14 января 1913 года выдан патент № 22680/11. Дюбель состоял из конопляного шпагата и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрёл нейлоновые гильзы под распорный резьбовой крепёж.

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные «чопики». Однако, при установке корпусной детали на два и более винта и их сравнительно малом допуске расположения без чопиков бывает не обойтись из-за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

  • Сила трения — дюбель своими стенками прижимается к основанию.
  • Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

  • Забивание
  • Закручивание

Материал изготовления

Виды монтажа

  • Предварительный монтаж — дюбель устанавливается в основание на всю длину.
  • Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания
Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал
Назначение по области применения

Размеры дюбелей, шурупов к ним и отверстий под дюбели

ДюбельОтверстие под дюбельДиаметр шурупа, мм
диаметр, ммдлина, ммдиаметр сверла, ммглубина сверления, мм
5255303,5 — 4,0
6306364,0 — 5,0
6406464,0 — 5,0
6506564,0 — 5,0
8408484,5 — 6,0
8508584,5 — 6,0
8658734,5 — 6,0
105010606,0 — 8,0
108010906,0 — 8,0
126012728,0 — 10,0
147014848,0 — 10,0

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

Литература

Ссылки

wikipedia.green

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
