Электрощетка 6Б5.593.001 | ООО “Вертол”
Электроугольные щетки 6Б5.593.001 предназначены для использования в электродвигателях типа ДВ-404, ДВ-201, ДВ-1КМ летательных аппаратов.
Электрощетки обеспечивают электрическую связь подвижной и неподвижной части электродвигателей. Они являются токопроводящим элементом на коллекторных двигателях, за счет токоведущего провода. Данный провод является элементом арматуры электрощетки, который предназначен для подвода либо отвода электрического тока. Провод выполняется обычно из медного марки пщ, является гибким изолированным проводом.
Характеристики электрощетки:
Наименование | Значение |
---|---|
Армировочный чертеж щетки | 6Б5.593.001 |
Применимость | Электродвигатель ДВ-404, Электродвигатель ДВ-201, Электродвигатель ДВ-1КМ |
Марка электрощетки | ВТ-5 |
Габаритные размеры электрощетки | 6,3 х 16 х 16 мм |
Количество электрощеток на агрегат | 4 |
Атмосферное давление не ниже | 2,4 кПа (18 мм.рт.ст.) |
Температура окружающей среды | от + 200 до – 60 °С |
Температура щеток максимальная | 300 °С |
Электродвигатели ДВ-404, ДВ-201, ДВ-1КМ предназначены для привода вентиляторов. При использовании электродвигателей в качестве привода вентиляторов, крыльчатку монтируют непосредственно на приводной конец вала электродвигателя, электродвигателю присваивают обозначение ДВ. Отличие электродвигателей – различные крыльчатки.
Электродвигатель ДВ-201 состоит из собственно вентилятора и электродвигателя, используемого в качестве электроприбора. Представялет собой четырехполюсный электродвигатель постоянного тока смешанного возбуждения, исполнение-защищенное, с самовентиляцией, все всеклиматическое.
Электровентилятор ДВ-1КМ предназначен для работы в системе отопления и вентиляции объекта, рассчитан для работы от однопроводной сети. Состоит из собственно вентилятора и электродвигателя, используемого в качестве электропривода. Представляет собой четырехполюсный электродвигатель постоянного тока смешанного возбуждения, исполнение – защищенное, с самовентиляцией, всеклиматическое.
vertol.com.ua
Мощность кВт | Ток, А | Частота вра- | Мощ- | Ток, А | Частота вра- | Мощ- | Ток, А | Частота вращения со стаб-щей обмоткой, об/мин | Частота вращения без стаб-щей обмотки, об/мин | Тихо- | Д12 | 160 | 2,2 | 13,5 | 1200 | 2,2 | 13 | 1260 | 2,2 4,4 6,3 8,8 12,1 14,8 20,5 | 12,5 | 1220 | 1250 | Быстро-ходное | Д21 | 180 | 4,1 | 24 | 1400 | 4,1 | 23 | 1580 1180 1065 865 | 4,1 | 23 | 1470 | 1510 |
kran-el.ru
Подробные характеристики электродвигателей по маркам.
- Электродвигатель АИР56А4 0,12 кВт – АИР56В4 0,18 кВт – АИР56А2 – АИР56В2 0,25 кВт
- Электродвигатель АИР63А2 0,37кВт | АИР63А4 0,25кВт | АИР63А6 0,18кВт.
- Электродвигатель АИР63В2 0,55кВт | АИР63В4 0,37кВт | АИР63В6 0,25кВт.
- Электродвигатель АИР71А2 0,75кВт | АИР71А4 0,55кВт | | АИР71А6 0,37 кВт.
- Электродвигатель АИР71В2 1,1кВт | АИР71В4 0,75кВт | АИР71В6 0,55кВт.
- Электродвигатель АИР80А2 1,5кВт | АИР80А4 1,1кВт | АИР80А6 0,75кВт | АИР80А8 0,37кВт.
- Электродвигатель АИР80В2 2,2кВт | АИР80В4 1,5кВт | АИР80В6 1,1кВт | АИР80В8 0,55кВт.
- Электродвигатель АИР90L2 3кВт | АИР90L4 2,2кВт | АИР90L6 1,5кВт | АИР90LA8 0,75кВт | АИР90LB8 1,1кВт
- Электродвигатель АИР100S2 4кВт | АИР100S4 3кВт.
- Электродвигатель АИР100L2 5,5кВт | АИР100L4 4кВт | АИР100L6 2,2кВт | АИР100L8 1,5кВт.
- Электродвигатель АИР112М2 7,5кВт | АИР112М4 5,5кВт | АИР112МА6 3кВт | АИР112МВ6 4кВт| АИР112МА8 2,2кВт | АИР112МВ8 3кВт
- Электродвигатели АИР132S4 7,5 кВт | АИР132S6 5,5 кВт | АИР132S8 4 кВт
- Электродвигатели АИР132М2 11 кВт | АИР132М4 11 кВт | АИР132М6 7,5 кВт | АИР132М8 5,5 кВт
- Электродвигатели АИР160S2 15 кВт | АИР160S4 | АИР160S6 11 кВт | АИР160S8 5,5 кВт
- Электродвигатели АИР160М2 18,5 кВт | АИР160М4 | АИР160М6 15 кВт | АИР160М8 11 кВт
- Электродвигатель АИР180S2 22 кВт | АИР180S2 22кВт.
- Электродвигатель АИР180М2 30 кВт | АИР180М4 | АИР180М6 18,5 кВт | АИР180М8 15 кВт
- Электродвигатель АИР200М2 37 кВт | АИР200М4 | АИР200М6 22 кВт | АИР200М8 18,5 кВт
- Электродвигатель АИР200L2 45 кВт | АИР200L4 | АИР200L6 30 кВт | АИР200L8 22 кВт
- Электродвигатель АИР225М2 55 кВт | АИР225М4 | АИР225М6 37 кВт | АИР225М8 30 кВт
- Электродвигатель АИР250S2 75 кВт | АИР250S4 | АИР250S6 45 кВт | АИР250S8 37 кВт
- Электродвигатель АИР250М2 90 кВт | АИР250М4 | АИР250М6 55 кВт | АИР250М8 45 кВт
- Электродвигатель АИР280S2 110 кВт | АИР280S4 | АИР280S6 75 кВт | АИР280S8 55 кВт
- Электродвигатель АИР280M2 132 кВт | АИР280M4 | АИР280M6 90 кВт | АИР280M8 75 кВт
- Электродвигатель АИР315S2 160 кВт | АИР315S4 | АИР315S6 110 кВт | АИР315S8 90 кВт
- Электродвигатель АИР315M2 200 кВт | АИР315M4 | АИР315M6 132 кВт | АИР315M8 110 кВт
- Электродвигатель АИР355S2 250 кВт | АИР355S4 | АИР355S6 160 кВт | АИР355S8 132 кВт
- Электродвигатель АИР355M2 315 кВт | АИР355M4 | АИР355M6 200 кВт | АИР355MB6 250 кВт | АИР355M8 160 кВт | АИР355MB8 200 кВт
- Электродвигатель АИР355M10 110 кВт | АИР355MB10 132 кВт
- Электродвигатель АМН200M2 55 кВт | АМН200M4 45 кВт | АМН200M6 30 кВт | АМН200M8 22 кВт
- Электродвигатель АМН200L2 75 кВт | АМН200ML4 55 кВт | АМН200L6 37 кВт | АМН200L8 30 кВт
- Электродвигатель АМН225M2 90 кВт | АМН225M4 75 кВт | АМН225M6 45 кВт | АМН225M8 37 кВт
- Электродвигатель АМН250S2 110 кВт | АМН250S4 90 кВт | АМН250S6 55 кВт | АМН250S8 45 кВт
Для просмотра подробных характеристик и размеров электродвигателя щелкните мышкой на наименовании марки.
Если мощность электродвигателя нужного вам отличается от указанной в таблице, возможно это электродвигатели специального исполнения (с повышенным скольжением, многоскоростные и т.п.) или выпускавшиеся ранее.
Мощность, кВт | Частота вращения, об/мин. | |||
3000 | 1500 | 1000 | 750 | |
0,25 | АИР63А4 | АИР63В6 | АИР71В8 | |
0,37 | АИР63А2 | АИР63В4 | АИР71А6 | АИР80А8 |
0,55 | АИР63В2 | АИР71А4 | АИР71В6 | АИР80В8 |
0,75 | АИР71А2 | АИР71В4 | АИР80А6 | АИР90LА8 |
1,1 | АИР71В2 | АИР80А4 | АИР80В6 | АИР90LВ8 |
1,5 | АИР80А2 | АИР80В4 | АИР90L6 | |
2,2 | АИР80В2 | АИР90L4 | АИР100L6 | АИР112МА8 |
3 | АИР90L2 | АИР100S4 | АИР112МА6 | АИР112МВ8 |
4 | АИР100S2 | АИР100L4 | АИР112МВ6 | АИР132S8 |
5,5 | АИР100L2 | АИР112М4 | АИР132S6 | АИР132М8 |
7,5 | АИР112М2 | АИР132S4 | АИР132М6 | АИР160S8 |
11 | АИР132М2 | АИР132М4 | АИР160S6 | АИР160М8 |
15 | АИР160S2 | АИР160S4 | АИР160М6 | АИР180М8 |
18,5 | АИР160М2 | АИР160М4 | АИР180М6 | АИР200М8 |
22 | АИР180S2 | АИР180S4 | АИР200М6 | АИР200L8 |
30 | АИР180М2 | АИР180М4 | АИР200L6 | АИР225М8 |
37 | АИР200М2 | АИР200М4 | АИР225М6 | АИР250S8 |
45 | АИР200L2 | АИР200L4 | АИР250S6 | АИР250М8 |
55 | АИР225М2 | АИР225М4 | АИР250М6 | АИР280S8 |
75 | АИР250S2 | АИР250S4 | АИР280S6 | АИР280М8 |
90 | АИР250М2 | АИР250М4 | АИР280М6 | АИР315S8 |
110 | АИР280S2 | АИР280S4 | АИР315S6 | АИР315М8 |
132 | АИР280М2 | АИР280М4 | АИР315М6 | АИР355S8 |
160 | АИР315S2 | АИР315S4 | АИР355S6 | АИР355М8 |
200 | АИР315М2 | АИР315М4 | АИР355М6 | АИР355МВ8 |
250 | АИР355S2 | АИР355S4 | АИР355МВ6 | |
315 | АИР355М2 | АИР355М4 |
electronpo.ru
Электродвигатели АМН, технические характеристики, размеры, двигатели 5АН, 5АМН, 4АМН
Асинхронный электродвигатель АМН с короткозамкнутым ротором применяется для комплектации горизонтальных насосов типа 1Д, 2Д, секционных насосов ЦНС(Г), компрессоров и другого оборудования. Основным преимуществом электродвигателей АМН перед электродвигателями АИР является тот факт, что при одинаковой мощности габаритные размеры электродвигатей АМН меньше, что позволяет устанавливать их в более ограниченных пространствах, стоимость двигателя меньше электродвигателя АИР.
Основные технические характеристики:
– степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;
– изоляция класса нагревостойкости «F» по ГОСТ8865-93;
– по способу монтажа, исполнения: IM 1001 по ГОСТ2479-79;
– климатическое исполнение У3 по ГОСТ15150-69.
– режим работы S1 по ГОСТ183-74.
– способ охлаждения 1С01 по ГОСТ20459-87.
Расшифровка условного обозначения – электродвигатель АМН 315 M4 У3, 250 кВт, 1500 об/мин:
– “А” – асинхронный двигатель,
– “М” – модернизированный,
– “Н” – степень защиы IP23,
– 315 – высота оси вращения (габарит),
– M – установочный размер по длине станины,
– 4 – число полюсов,
– У – климатическое исполнение,
– 3 – категория размещения.
Прайс на электродвигатели АМН

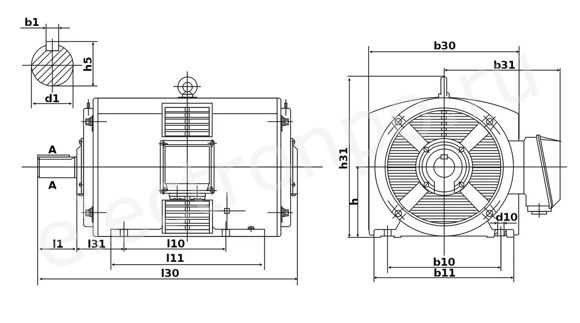

Габаритно-присоединительные размеры электродвигателей АМН
Марка | Число полюс. | Размеры, мм | ||||||||||||||
l30 | h41 | b30 | l1 | l10 | l11 | l31 | d1 | d10 | b1 | b10 | b11 | h | h5 | b31 | ||
АМН 200 M | 2 | 654 | 489 | 460 | 110 | 267 | 388 | 133 | 55 | 19 | 16 | 318 | 400 | 200 | 59 | 350 |
АМН 200 M | 4,6,8 | 684 | 489 | 460 | 140 | 267 | 388 | 133 | 60 | 19 | 18 | 318 | 400 | 200 | 64 | 350 |
АМН 200 L | 2 | 720 | 489 | 460 | 110 | 305 | 388 | 133 | 55 | 19 | 16 | 318 | 400 | 200 | 59 | 350 |
АМН 200 L | 4,6,8 | 750 | 489 | 460 | 140 | 305 | 388 | 133 | 60 | 19 | 18 | 318 | 400 | 200 | 64 | 350 |
АМН 225 M | 2 | 755 | 529 | 500 | 110 | 311 | 396 | 149 | 55 | 19 | 16 | 356 | 446 | 225 | 59 | 395 |
АМН 225 M | 4,6,8 | 785 | 529 | 500 | 140 | 311 | 396 | 149 | 65 | 19 | 18 | 356 | 446 | 225 | 69 | 395 |
АМН 250 S | 2 | 786 | 605 | 550 | 140 | 311 | 458 | 168 | 65 | 24 | 18 | 406 | 510 | 250 | 69 | 410 |
АМН 250 S | 4,6,8 | 786 | 605 | 550 | 140 | 311 | 458 | 168 | 75 | 24 | 20 | 406 | 510 | 250 | 79,5 | 410 |
АМН 250 M | 2 | 835 | 605 | 550 | 140 | 349 | 458 | 168 | 65 | 24 | 18 | 406 | 510 | 250 | 69 | 410 |
АМН 250 M | 4,6,8 | 835 | 605 | 550 | 140 | 349 | 458 | 168 | 75 | 24 | 20 | 406 | 510 | 250 | 79,5 | 410 |
АМН 280 S | 2 | 885 | 662 | 600 | 140 | 368 | 582 | 190 | 70 | 24 | 20 | 457 | 566 | 280 | 74,5 | 485 |
АМН 280 S | 4,6,8 | 915 | 662 | 600 | 170 | 368 | 582 | 190 | 80 | 24 | 22 | 457 | 566 | 280 | 85 | 485 |
АМН 280 M | 2 | 935 | 662 | 600 | 140 | 419 | 582 | 190 | 70 | 24 | 20 | 457 | 566 | 280 | 74,5 | 485 |
АМН 280 M | 4,6,8 | 965 | 662 | 600 | 170 | 419 | 582 | 190 | 80 | 24 | 22 | 457 | 566 | 280 | 85 | 485 |
АМН 315 S | 2 | 985 | 708 | 660 | 140 | 406 | 645 | 216 | 75 | 28 | 20 | 508 | 630 | 315 | 79,5 | 586 |
АМН 315 S | 4,6,8 | 1015 | 708 | 660 | 170 | 406 | 645 | 216 | 90 | 28 | 25 | 508 | 630 | 315 | 95 | 586 |
АМН 315 M | 2 | 1095 | 708 | 660 | 140 | 457 | 645 | 216 | 75 | 28 | 20 | 508 | 630 | 315 | 79,5 | 586 |
АМН 315 M | 4,6,8 | 1125 | 708 | 660 | 170 | 457 | 645 | 216 | 90 | 28 | 25 | 508 | 630 | 315 | 95 | 586 |
АМН 355 S | 2 | 1310 | 915 | 785 | 170 | 500 | 800 | 254 | 85 | 28 | 22 | 610 | 760 | 355 | 90 | 630 |
АМН 355 S | 4,6,8 | 1350 | 915 | 785 | 210 | 500 | 800 | 254 | 100 | 28 | 28 | 610 | 760 | 355 | 106 | 630 |
АМН 355 M | 2 | 1380 | 915 | 785 | 170 | 560 | 800 | 254 | 85 | 28 | 22 | 610 | 760 | 355 | 90 | 630 |
АМН 355 M | 4,6,8 | 1420 | 915 | 785 | 210 | 560 | 800 | 254 | 100 | 28 | 28 | 610 | 760 | 355 | 106 | 630 |
Присоединительные размеры электродвигателей АМН аналогичны маркам 5АН, 5АМН, 4АМНУ.
Основные технические характеристики электродвигателей АМН
Марка двигателя | Мощн. кВт | Об/ мин. | Напр. В | Ток, А | КПД, % | Коэф. мощн. | Мпуск/ Мном | Iпуск/ Iном | Масса кг | Аналогичные марки двигателей |
АМН200М2 | 55 | 3000 | 380 | 102,1 | 93,0 | 0,88 | 2,1 | 6,0 | 300 | 5АН200М2, 5АМН200М2, 4АМН200М2 |
АМН200L2 | 75 | 3000 | 380 | 137,7 | 93,0 | 0,89 | 2,1 | 6,0 | 335 | 5АН200L2, 5АМН200L2, 4АМН200L2 |
АМН200M4 | 45 | 1500 | 380 | 87 | 92,5 | 0,85 | 2,2 | 6,0 | 280 | 5АН200М4, 5АМН200М4, 4АМН200М4 |
АМН200L4 | 55 | 1500 | 380 | 105,7 | 93,0 | 0,85 | 2,6 | 6,5 | 335 | 5АН200L4, 5АМН200L4, 4АМН200L4 |
АМН200M6 | 30 | 1000 | 380 | 61,8 | 90,0 | 0,82 | 2,4 | 6,0 | 260 | 5АН200М6, 5АМН200М6, 4АМН200М6 |
АМН200L6 | 37 | 1000 | 380 | 75,3 | 91,0 | 0,82 | 2,5 | 5,5 | 285 | 5АН200L6, 5АМН200L6, 4АМН200L6 |
АМН200M8 | 22 | 750 | 380 | 49,8 | 89,5 | 0,75 | 1,8 | 5,5 | 270 | 5АН200М8, 5АМН200М8, 4АМН200М8 |
АМН200L8 | 30 | 750 | 380 | 67,5 | 90,0 | 0,75 | 1,9 | 5,5 | 300 | 5АН200L8, 5АМН200L8, 4АМН200L8 |
АМН225M2 | 90 | 3000 | 380 | 165,2 | 93,0 | 0,89 | 1,8 | 6,8 | 395 | 5АН225М2, 5АМН225М2, 4АМН225М2 |
АМН225M4 | 75 | 1500 | 380 | 143,4 | 93,5 | 0,85 | 1,8 | 7,0 | 425 | 5АН225М4, 5АМН225М4, 4АМН225М4 |
АМН225M6 | 45 | 1000 | 380 | 90,6 | 92,0 | 0,82 | 1,8 | 6,5 | 370 | 5АН225М6, 5АМН225М6, 4АМН225М6 |
АМН225M8 | 37 | 750 | 380 | 82,4 | 91,0 | 0,75 | 1,7 | 6,0 | 390 | 5АН225М8, 5АМН225М8, 4АМН225М8 |
АМН250S2 | 110 | 3000 | 380 | 200,8 | 93,5 | 0,89 | 1,7 | 6,8 | 460 | 5АН250S2, 5АМН250S2, 4АМН250S2 |
АМН250 М2 | 132 | 3000 | 380 | 239,7 | 94,0 | 0,89 | 1,7 | 6,8 | 520 | 5АН250M2, 5АМН250M2, 4АМН250M2 |
АМН250S4 | 90 | 1500 | 380 | 169,1 | 94, | 0,86 | 2,0 | 6,8 | 495 | 5АН250S4, 5АМН250S4, 4АМН250S4 |
АМН250 М4 | 110 | 1500 | 380 | 206,7 | 94, | 0,86 | 2,2 | 6,8 | 540 | 5АН250M4, 5АМН250M4, 4АМН250M4 |
АМН250S6 | 55 | 1000 | 380 | 110,2 | 92,5 | 0,82 | 1,8 | 6,5 | 440 | 5АН250S6, 5АМН250S6, 4АМН250S6 |
АМН250 М6 | 75|76 | 1000 | 380 | 150,2 | 92,5 | 0,82 | 1,8 | 6,5 | 525 | 5АН250M6, 5АМН250M6, 4АМН250M6 |
АМН250S8 | 45 | 750 | 380 | 99,1 | 92,0 | 0,75 | 1,6 | 6,0 | 440 | 5АН250S8, 5АМН250S8, 4АМН250S8 |
АМН250 М8 | 55 | 750 | 380 | 121,1 | 92,0 | 0,75 | 1,8 | 6,0 | 470 | 5АН250M8, 5АМН250M8, 4АМН250M8 |
АМН280 M2 | 160 | 3000 | 380 | 290,6 | 94,0 | 0,89 | 1,6 | 6,2 | 685 | |
АМН280 S4 | 132 | 1500 | 380 | 245,2 | 94,0 | 0,87 | 2,2 | 6,3 | 680 | |
АМН280 M4 | 160 | 1500 | 380 | 297,3 | 94,0 | 0,87 | 2,1 | 6,5 | 765 | |
АМН280 S6 | 90 | 1000 | 380 | 177,1 | 93,0 | 0,83 | 2,1 | 5,8 | 715 | |
АМН 280 M6 | 110 | 1000 | 380 | 216,5 | 93,0 | 0,83 | 2,1 | 5,8 | 735 | |
АМН280 S8 | 75 | 750 | 380 | 154 | 92,5 | 0,80 | 1,8 | 4,8 | 705 | |
АМН 280 M8 | 90 | 750 | 380 | 183,8 | 93,0 | 0,80 | 1,8 | 5,5 | 790 | |
АМН 315 S2 | 200 | 3000 | 380 | 357,3 | 94,5 | 0,90 | 1,7 | 7,5 | 1015 | |
АМН315 М2 | 250 | 3000 | 380 | 446,6 | 94,5 | 0,90 | 1,7 | 7,5 | 1145 | |
АМН315 МA4 | 200 | 1500 | 380 | 369,6 | 94,5 | 0,87 | 1,8 | 6,0 | 1065 | |
АМН315 М4 | 250 | 1500 | 380 | 456,8 | 94,5 | 0,88 | 1,7 | 5,6 | 1220 | |
АМН315 МA6 | 132 | 1000 | 380 | 252,3 | 93,5 | 0,85 | 1,9 | 6,7 | 955 | |
АМН315 М6 | 160 | 1000 | 380 | 304,2 | 94,0 | 0,85 | 1,8 | 6,9 | 1030 | |
АМН315 МA8 | 110 | 750 | 380 | 219,2 | 93,0 | 0,82 | 1,7 | 5,7 | 930 | |
АМН315 М8 | 132 | 750 | 380 | 265,4 | 93,5 | 0,82 | 1,7 | 5,7 | 1040 | |
АМН 355 S2 | 315 | 3000 | 380 | 559,8 | 95,0 | 0,90 | 1,2 | 6,5 | 1310 | |
АМН355 М2 | 400 | 3000 | 380 | 707,1 | 95,5 | 0,90 | 1,1 | 6,5 | 1440 | |
АМН355 М4 | 315 | 1500 | 380 | 572,5 | 95,0 | 0,88 | 1,0 | 6,5 | 1610 | |
АМН 355 MB4 | 400 | 1500 | 380 | 715 | 95,5 | 0,89 | 1,0 | 6,5 | 1620 | |
АМН 355 MA6 | 200 | 1000 | 380 | 378,3 | 94,5 | 0,85 | 1,1 | 6,0 | 1430 | |
АМН355 МB6 | 250 | 1000 | 380 | 467,4 | 94,5 | 0,86 | 1,1 | 6,0 | 1560 | |
АМН355 S8 | 160 | 750 | 380 | 317,1 | 93,5 | 0,82 | 1,1 | 5,5 | 1440 | |
АМН355 MA8 | 200 | 750 | 380 | 394,2 | 94,0 | 0,82 | 1,1 | 5,5 | 1635 |
