Обжим медной трубы, приемущества применения фитингов
Медные трубы универсальны и используются повсеместно: в водопроводах, газопроводах, системах отопления. Им не страшна хлорированная вода, поэтому они востребованы в водопроводных сетях. Медь устойчива к коррозии, а срок эксплуатации изготовленных из неё труб достигает 50–100 лет.
Для монтажа трубопровода из медных труб используют соединения нескольких типов. Для этого применяют не только сварку и пайку, но и компрессионные (обжимные) элементы.
Преимущества применения фитингов
Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах. Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.
В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты.
Как работает обжимной фитинг
Обжимные фитинги состоят из нескольких элементов, в числе которых:
- корпус;
- одно или два обжимных кольца;
- обжимная гайка.
С помощью обжимных колец создаваемое соединение получается герметичным и устойчивым к вибрационной усталости, воздействию высокого давления Срок эксплуатации качественных фитингов для труб из меди достигает 50 лет.
На что обращать внимание
Выбирая фитинги, отдайте предпочтение тем, у которых соединительные кольца изготовлены из материала ЕРD М, а не простой резины. Они прослужат намного дольше. Для изготовления самих компрессионных фитингов используют латунь, медь, пластик и металл.
Что касается обжима медной трубы, лучшим выбором станут соединительные элементы из латуни.
Этот материал поддаётся обработке, обладает доступной ценой. Фитинги из латуни немного уступают по прочности нержавеющей стали, но их проще монтировать. Иногда они подвергаются дополнительной обработке никелем.Разновидности фитингов
В трубопроводных системах используются соединительные устройства следующих видов:

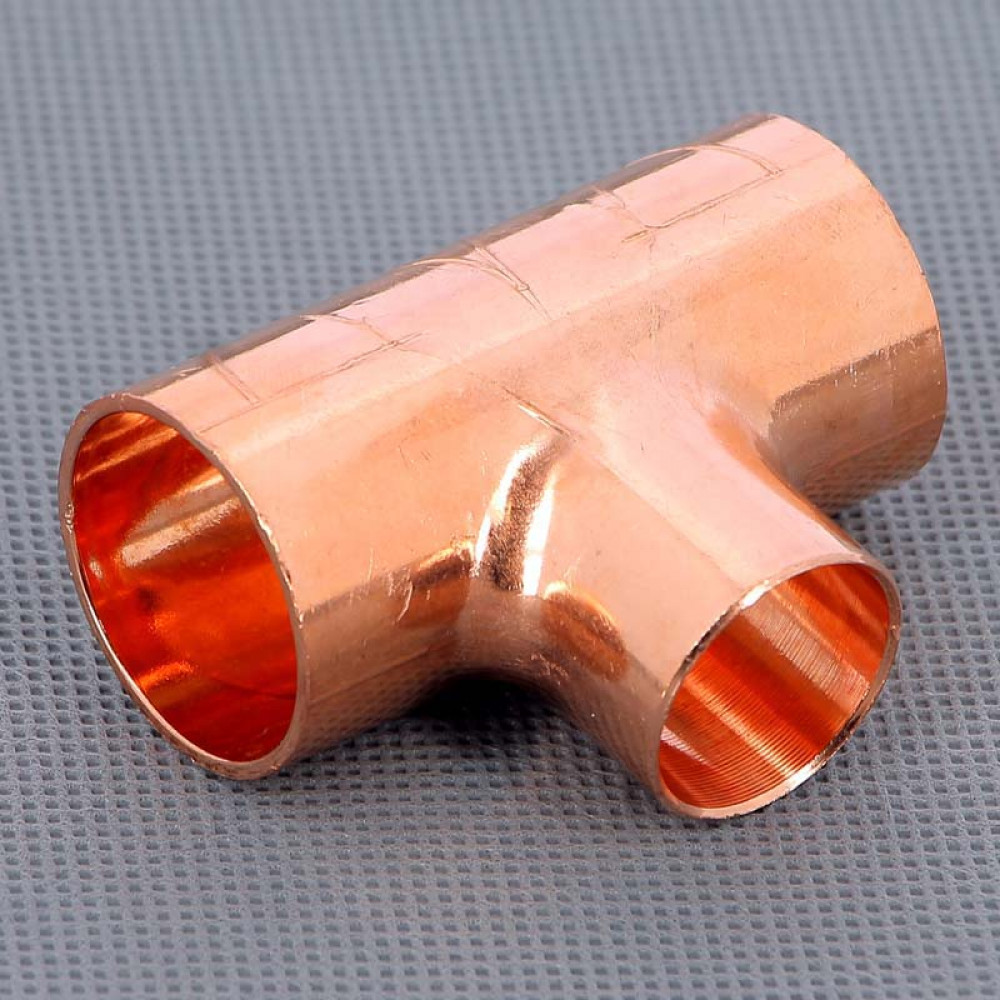

- Тройники. Применяются для создания одностороннего ответвления;
- Крестовины. Используются при монтаже двусторонних ответвлений;
- Муфты. Позволяют соединить два участка трубы одного диаметра;
- Отводы. Применяются для создания поворотов на 45 градусов;
- Заглушки. Монтируются на конце отрезка трубы.
Когда требуется соединить трубы одного диаметра, используют прямые соединительные устройства, для разного диаметра применяют переходные.
Монтаж фитингов на трубы из меди
Для обжима медной трубы не требуется специального оборудования — выполнить монтаж фитингов можно самостоятельно.
Первые используют при монтаже надземных трубопроводных систем из полутвёрдых марок меди. Вторые применяют и для подземных коммуникаций. Они рассчитаны на трубы из мягких и полутвёрдых сортов меди с толстыми стенками.
Монтаж фитингов типа «А»:
-
Выберите элементы нужного размера. Сделать это несложно — соединительные изделия производят по единому европейскому стандарту;
-
Отрежьте трубу нужной длины. Не забудьте удалить заусенцы и проверить срез калибром. Убедитесь, что поверхность чистая, без нет царапин или плохо обработанных краёв. На трубу наденьте обжимное кольцо и смочите место соединения, чтобы уплотнитель не порвался и не сполз;
-
Вставьте трубу в фитинг. После этого заверните прижимную гайку с помощью гаечного ключа.
-
Не забудьте проверить качество соединения. Труба должна быть слабо деформирована — это подтвердит герметичность выполненного соединения.
Монтаж фитингов типа «B»
Фитинги типа «B» монтируются схожим образом. В первую очередь нужно очистить срез трубы от грязи. Чистой должна быть и резьба в фитинга. Чтобы упростить установку фитинга, резьбу можно смазать небольшим количеством машинного масла, а край трубы нужно развальцевать.
Занимаясь монтажом трубопровода, помните, что медь нельзя соединять с нелегированной сталью. Это приведёт к возникновению губительных для соединения электрохимических процессов между металлами. Если избежать разнородного соединения нельзя, стальные трубы должны быть установлены перед медными (по направлению потока).
Фитинги для медных труб: обжимные, под пайку, пресс-фитинги
Надежность и долговечность труб из меди нашли применение в обустройстве систем кондиционирования, отопления, водопровода, пожаротушения. Для сборки магистралей любой конфигурации используются соединительные элементы – фитинги.
Магазин «Поток холода» предлагает своим клиентам широкую линейку медных фитингов различного типа. Всегда по низким ценам в наличии муфты, переходники, отводы, углы, заглушки, тройники, переходники и петли.
Основные виды соединений фитингов для медных труб
Трубопроводы из меди обладают преимуществом перед аналогами из стали и полипропилена. Отсутствие коррозийных процессов, широкие температурные границы эксплуатации и выдерживание, благодаря пластичности меди, резких перепадов давлений убедили потребителей в правильности их выбора. Для создания разветвлений в трубопроводах необходимы соединительные элементы с такими же характеристиками применения.
Для монтажа медных труб используются следующие виды фитингов:
- Обжимные. Иначе их называют «компрессионные».
- Фитинги под капиллярную пайку.
- Пресс – фитинги.
Выбор соединительного элемента определяется видом транспортируемого вещества по трубопроводам и техническими параметрами эксплуатации медных магистралей.

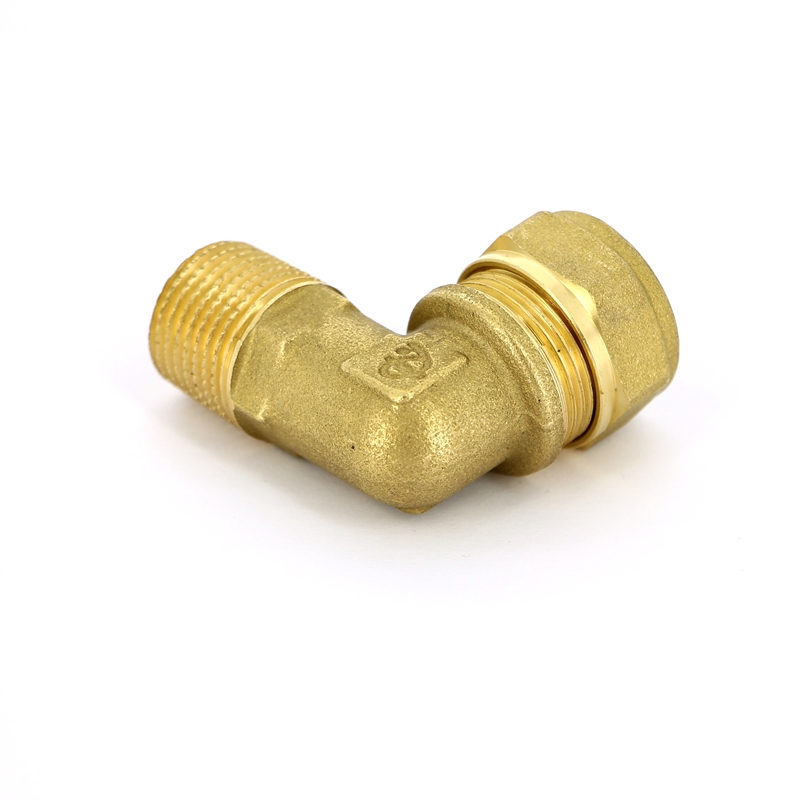

Фитинги для медных труб обжимные
Данный тип соединения – механический. Вспомогательное оборудование или температурная пайка не применяется. Это дает возможность произвести быстрый монтаж только с помощью разводных ключей.
Компрессионными фитингами соединяются медные трубы при невозможности применения пайки или пресс – инструментов в виду малого рабочего пространства или при наличии ограничения по нормам противопожарной безопасности.
Для соединения медных труб используются обжимные соединительные элементы только из цветных металлов. На практике чаще выбирают латунные изделия.
Конструктивно соединение обжимного фитинга с трубой включает:
- Корпус с нанесенной на краях наружной метрической резьбой.
- Гайка с внутренней метрической резьбой.
- Полимерное уплотнительное кольцо.
Край трубы вставляется до упора в соединительный элемент и производится затяжка гайки разводным ключом. По мере навинчивания гайки, плотность прилегания кольца к трубе увеличивается и создается прочное соединение.
Фитинги для пайки медных труб
Метод капиллярной пайки труб и медных соединительных элементов считается самым надежным, так как в соединении отсутствует полимерный уплотнитель. Свинец или олово в качестве припоя надежно соединяют медные поверхности фитинга и трубы.
Пайка предпочтительна при транспортировке по трубам из меди агрессивных и опасных для человека газообразных или жидких веществ. Подобный вид соединения может выдерживать значительные перепады внутреннего давления в трубопроводах.
Отводы, переходники, петли и углы для пайки медных труб могут быть как однораструбными, так и двухраструбными.
Для осуществления капиллярной пайки необходимы следующие оборудование и материалы:
- Газовая горелка.
- Мелкая наждачка.
- Флюс.
- Припой.
Последовательность соединения с помощью высокотемпературной пайки:
- Поверхности меди, которые подлежат соединению, зачищаются шкуркой
- Очищенные участки меди обрабатываются флюсом.
- Конец трубки вставляется в фитинг.
- Весь выдавленный из соединения флюс удаляется.
- Место контакта нагревается газовой горелкой.
- К зазору между фитингом и медной трубой подносится припой.
- Припой заполняет все внутреннее пространство между поверхностями соединительного элемента и трубки.
Данный вид соединения выбирается при монтаже систем кондиционирования. Штат «Потока холода» включает специалистов, которые могут профессионально выполнить соединение медных изделий с использованием капиллярной пайки.

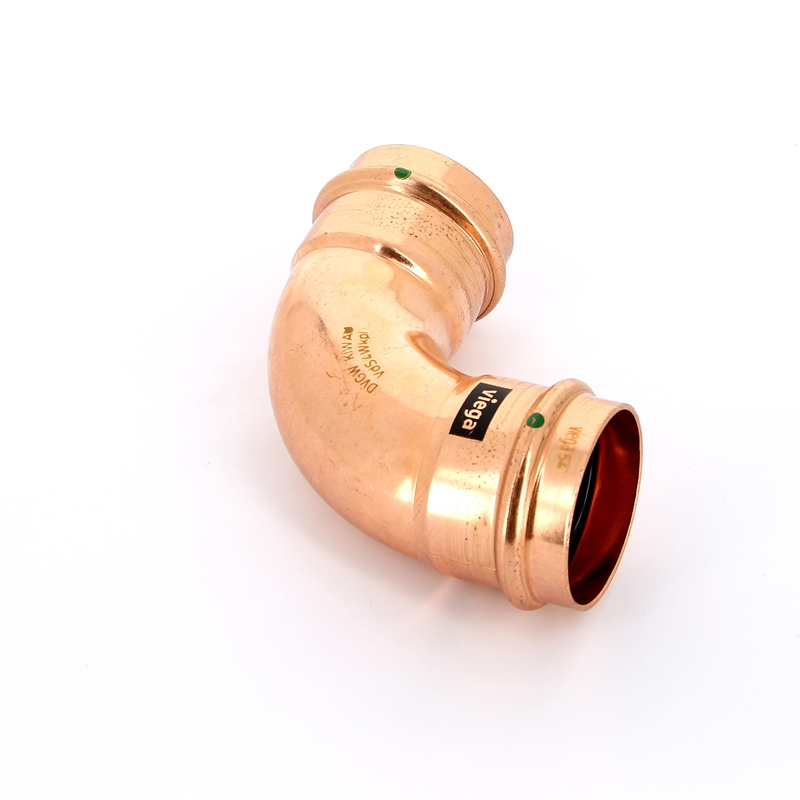

Пресс-фитинги под медную трубу
Этот вид соединения использует такое свойство меди как пластичность. Для фиксации трубы в пресс – фитинге требуется только специальное электрическое оборудование.
В конструкцию соединительного элемента включены уплотнительные кольца из полимера. Следует помнить, что для создания трубопроводов для транспортировки газа цвет полимерного материла пресс – фитинга будет желтый, а для воды – черный.
После установки края медной трубки в фитинг, производится прессование этого соединения пресс – инструментом. По завершении процесса на поверхности соединительной части остаются шесть или восемь граней.
Фитинги для медных труб кондиционеров в «Потоке холода»
Магазин предлагает своим клиентам прошедшие испытание временем медные фитинги китайской компании Long Term. Изделия безупречно выполнят свою задачу по созданию трубопроводов любой сложной конструкции.
Покупатели приобретут в «ПХ» качественную продукцию из Китая по минимальным ценам. Оптовые цены помогут клиентам магазина дополнительно сэкономить денежные средства.
Магазин «Поток холода» занимает ведущее место на российском рынке продаж и монтажа систем кондиционирования.
https://монастырёв.рф/
Медные фитинги
Прежде чем купить медную трубу нужно продумать способ соединения. Труба фитинг должны быть или метрического размера обычно для водоснабжения и отопления. Другой вид дюймовый для кондиционеров и холодильного оборудования. В первом случае большой ассортимент фитингов для медной трубы. Медный фитинг по способу соединения может быть: 1) Медный фитинг компрессионный иногда монтажники называют медные обжимные фитинги. Принцип очень простой и сборка без прокладок, поэтому выдерживает большие температуры. 2) Медные пресс фитинги требуют дополнительного оборудования. Высокая цена плюс используются для герметичности резиновые уплотнения. Но такие медные фитинги быстро монтируются, что позволяет экономить на количестве трудозатрат при монтаже. 3) Медные фитинги под пайку самое надежное соединение которое можно замуровывать в стену. Такие фитинги для медных труб используются и в холодильном оборудовании. Причём цена на медные фитинги под пайку самая дешевая. Но зато самый трудоёмкий процесс. Труба и фитинг это основа трубопровода, соединение при помощи пайки получается даже надёжнее медной трубы. Когда нужно монтировать что-либо с гидравликой высокого давления, то используется медная труба. Поэтому фитинги под медные трубы подбираются в каждом отдельном случае. Все эти способы монтажа может освоить даже ребёнок, для этого не нужно специальное обучение. Достаточно один раз посмотреть презентацию по монтажу медной трубы.
Для пайки медной трубы применяются специальные медные фитинги. На Российском рынке уже давно продаются медные фитинги трёх основных производителей IBP, Viega и Sanha. Производство этих компаний располагается в Европе, это фирмы с историей более 100 лет. Пайка трубы с медными фитингами для пайки от IBP, Viega и Sanha, гарантия многолетней эксплуатации трубопровода. Системы отопления, водоснабжения и вентиляции это ответственные участки современных зданий. Медные фитинги должны быть высокого качества в первую очередь для технологии пайки. Этот процесс основан на капиллярной системе, когда расплавленный припой сам заполняет пространство между фитингом и трубой. При этом соединение получается настолько надежное, что его можно заливать в стяжку. Цена на медные фитинги относительно трубы не значительная, во всём объёме это от 10 до 25 процентов. Значит экономия на фитингах будет не значительная, при выборе того или другого производителя.
Фитинги для медных труб обжимные и компрессионные
Решившись однажды приобрести медные трубы, а также фитинги для медных труб, нужно быть готовым к значительным финансовым затратам. Но стоит также отметить, что такая покупка оправдывает себя долговечностью эксплуатации и бесперебойной работой водопровода или канализационных коммуникаций за счет своих отличных технических характеристик. Выбор медных изделий, равно как и их монтаж, требует определенных знаний и навыков, но небольшие затруднения на этом этапе с лихвой окупятся своей эффективной и безотказной работой.
Основные характеристики коммуникаций трубопроводов из меди
В настоящее время отечественные и иностранные производители выпускают достаточно качественные изделия из меди, которые отвечают ряду европейских и международных стандартов. Характеризуются устойчивостью к воздействию критически низких и высоких температур, механическим повреждениям при доставке и транспортировке, а также давлению рабочей среды, которое создается при течении жидкости в трубопроводных коммуникациях.
- Диапазон температур, при которых допускается применение трубиз меди, составляет от -200 до +200 градусов по Цельсию;
- Медь противостоит воздействию коррозии, но достаточно уязвима перед агрессивными моющими химическими средствами;
- При воздействии низких температур физические свойства меди, такие как прочность и эластичность, возрастают пропорционально уменьшению температуры;
- Гладкая поверхность медных трубопроводных коммуникаций не способствует отложению засорений;
- Медь является бактерицидным материалом;
- Трубопроводные коммуникации из меди могут являться акцентированным предметом интерьера, за счет своего благовидного образа;
- Медь противостоит воздействию ультрафиолета.
Медь является практически «вечным» материалом, использование его в строительных целях оставляет лишь благоприятные эмоции и внушает надежность в обеспечение безотказной работы. Потенциальных покупателей этого материала может отпугнуть лишь его высокая стоимость на рынке строительных материалов.
Применение меди в строительных целях
Наиболее распространенным пунктом применения меди является изготовление систем охлаждения воздуха, систем отопления, трубопроводов горячей и холодной воды, газопроводных и газораспределительных коммуникаций. Для строительных целей в частных или многоквартирных домах для увеличения надежности и долговечности разнообразных систем функционирования применяются медные трубы. Соответственно, лучшим решением переходников для медных труб является использование идентичного материала. К тому же, фитинги, изготовленные из меди, отличаются своей экономичностью, по сравнению с фитингами, изготовленными из прочих металлов.
Суть такой разницы заключается в том, что для производства фитингов, например, из чугуна, стенки изначально производятся большей толщины. Инженеры это связывают с коррозионными потерями металла. Поэтому соединительные медные элементы пользуются большей популярностью в использовании, ведь коррозия не проявится на них и через несколько десятилетий ежедневного использования. К тому же антисептические свойства меди, которые хоть и незначительно, но все-таки повышают качество питьевой воды, положительно сказываются на выборе потенциальных покупателей.
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.К сведению! Помимо вышеперечисленных преимуществ, несомненным плюсом использования медных труб и фитингов для медных труб является их использование в качестве водопровода и канализационных коммуникаций. Ведь жидкость, замерзающая в медных трубах, не разрывает всю систему, как это происходит при использовании более дешевых металлов, а просто несколько деформирует её.
Разновидности составляющих для соединения медных труб
Фитинги для стальных труб бывают: компрессионные или обжимные, капиллярные, самофиксирующиеся, резьбовые и пресс-фитинги. Наименее применяемыми составляющими соединений медных труб являются пресс-фитинги. Во-первых, это обуславливается сложностью их монтажа, ведь для этого требуется специальный пресс, который недешево стоит и громоздок в габаритах. Во-вторых, производство таких фитингов изначально предполагалось для сочетания пластиковых трубопроводов. Использование пресс-деталей для медных трубопроводов используется лишь в крайнем случае, когда другие фитинги не подходят в силу различных обстоятельств.
Если для соединения трубопроводных коммуникаций используются неидентичные материалы, то при монтаже необходимо учитывать следующие принципы:
Рекомендуем к прочтению:
- Медные трубы в разнообразной или смешанной системе устанавливаются лишь после стальных или чугунных труб;
- Медь нельзя сочетать соединением с изделиями из оцинкованной стали. В этом случае гораздо стремительнее развиваются процессы коррозии металла;
- Специалисты рекомендуют сочетать трубыиз меди со сталью кислотоупорной группы. Хотя наилучшим вариантом является замена металлических труб на поливинилхлоридные.
Применение резьбовых фитингов
Применение таких фитингов рекомендуется использовать в тех системах, где периодически требуется демонтаж с последующей установкой элементов, вышедших из строя. Резьбовые соединения характеризуются наличием внешней или внутренней резьбы для создания единой системы коммуникаций. Резьбовые фитинги используются как:
- муфты – для соединения водопроводных труб, выполненных из различных материалов;
- уголки; в основном уголки производят на 45 или 90 градусов, используются для поворота трубопровода под необходимым углом;
- отводящие штуцеры;
- крестовины или коллекторы – используются для сохранения единой сети с примыканием большого количества независимых ответвлений;
- заглушки – используются для перекрытия окончания системы трубопроводных коммуникаций.
Знаете ли вы: для сборки и установки новых коммуникационных сетей необходимо применять обжимные фитинги, а вот для их капитального ремонта рекомендуется использование резьбовых соединений.
Применение самофиксирующихся и обжимных фитингов
Обжимные или цанговые фитинги монтируются с помощью открытого огня. Такие фитинги для медных труб состоят из комплекта уплотнительных прокладок и колец, и, кроме того, специального кольца для необходимого обжима трубы. Герметичность соединения обеспечивается плотной затяжкой обжимного кольца гаечным ключом.
Обжимными могут быть: фитинг стальной или медный, латунный или из металлопластика. Обжимы незаменимы для водопроводных систем, которые отличаются различными сечениями. Кроме того, компрессионные фитинги для медных труб незаменимы при использовании их в коммуникационных системах, составленных из различных материалов. Хотя в последнее время применение компрессионных фитингов заметно уменьшается в связи с использованием фитингов самофиксирующихся.
Самофиксирующиеся фитинги для стальных труб представляют собой целый комплекс колец. Минимум одно кольцо будет иметь зубцы. При механическом воздействии специальным ключом на зубчатый элемент он закрепится в соседнем кольце, тем самым обеспечив прочное и герметичное соединение. Демонтаж происходит в обратном порядке, применяя тот же ключ.
Применение капиллярного метода соединения
Вероятно, это самый популярный, надежный и прочный метод соединения двух трубопроводов. Существует два способа соединения: низкотемпературная пайка и высокотемпературное капиллярное соединение. Метод основан на пайке труб и характеризуется капиллярным эффектом, согласно которому жидкость способна подниматься вверх по капилляру, несмотря на силу тяжести, когда между двумя поверхностями имеется небольшая дистанция.
Рекомендуем к прочтению:
В практическом опыте это означает, что припой распределяется практически равномерно по всей площади обрабатываемой поверхности. Капиллярный метод надлежит выполнять в следующем порядке:
- Используя горелку, производится нагревание требуемого трубопровода;
- Расплавленный припой подается в щель между соединительным элементом и трубопроводом;
- На некоторое время трубопровод необходимо оставить для того, чтобы он остыл;
- Производится чистка системы трубопроводных коммуникаций, используя чистящие средства.
Пайка трубопровода на этом заканчивается, система коммуникаций полностью готова к выполнению поставленных задач. Капиллярным соединением соединяют медные и прочие металлические трубопроводы. Если применяется стальной фитинг, то на место пайки наносится специальный флюс. В качестве материала для припоя выбирают, как правило, оловянную или очень тонкую медную проволоку. В исключительных случаях для припоя может применяться проволока из серебра. Пайка трубопроводов выполняется лишь после тщательного обезжиривания поверхности, а также удаления с кромок грязи и пыли.
Вальцевание медных труб
Трубопроводы можно также соединять разъемным соединением – вальцовкой или отбортовкой. Метод основан на изменении геометрических форм медной трубы без изменения ее физических свойств. Приспособлением для вальцевания является струбцина (зажим) и конусы различного диаметра, которые проворачивают вокруг собственной оси.
Как правило, для прокладки коммуникаций в частном доме используют такое устройство, так как оно обеспечивает относительную простоту монтажа и достаточно высокое качество производимых работ. Специалистами используется более сложное устройство для вальцевания – трещотка с эксцентриками, благодаря которому стенки трубы не утончаются и не продавливаются.
Практическое руководство. Припаивание фитингов для медных труб
Водопроводчик-монтажник
Соединения выполняются между секциями железной трубы с помощью резьбовых фитингов. Однако стенки медной трубы слишком тонкие и мягкие для нарезания резьбы, поэтому используется другой тип фитинга, называемый фитингом для пота. Это называется так, потому что процесс соединения различных элементов с помощью припоя включает их нагревание пропановой горелкой до тех пор, пока они не потеют.
Для пайки фитингов не требуется особого волшебства, хотя само присутствие пропановой горелки делает эту процедуру, которую необходимо выполнять осторожно.Создание плотного соединения без утечек – это больше вопрос тщательной подготовки деталей, чем навыков или опыта.
STEP 1
Полировка труб и фитингов. Отдельные отрезки трубок, соединяющие элементы водопроводной системы, соединяются на фитингах. Фитинги бывают разных конфигураций, включая колена, Ц, сорокапятку, муфты и другие. Однако независимо от того, какую примерку вы потеете, первым шагом к процессу является сглаживание и полировка стыкуемых участков.
Разметьте расположение труб и фитингов и отрежьте трубы до нужной длины. Убедитесь, что концы обрезаны под прямым углом. Используйте универсальный нож, чтобы срезать заусенцы с порезов.
На каждом стыке отполируйте внешнюю сторону трубы с помощью сантехнической ленты (также называемой наждачной бумагой, она продается узкими полосками). Еще один удобный вариант для полировки поверхностей труб перед их запотеванием – это синтетическая тканая абразивная подушечка. Продаются как губки для зачистки, они напоминают салфетки для мытья посуды, но очищают и осветляют медь несколькими легкими движениями.
Отполируйте отверстия фитингов, используя щетку для очистки труб. Полировка обеих поверхностей имеет решающее значение: дефекты, оставшиеся на соединяемых поверхностях, могут позже привести к утечкам, потому что припой не будет склеиваться должным образом.
STEP 2
Залить фитинги флюсом. Нанесите водопроводный флюс на внутреннюю часть каждого припаиваемого фитинга. Используйте одну из недорогих флюсовых щеток, предназначенных для этой задачи, так как она сохраняет ваши пальцы и руки в чистоте. Флюс имеет консистенцию тонкой смазки и при нагревании втягивает припой в фитинг.Вставьте трубу в фитинг, поверните ее, чтобы флюс равномерно распределился, и сотрите излишки выдавленного флюса.
ШАГ 3
Зажигание резака. Теперь вы готовы к факелу. Я всегда ношу перчатки при использовании фонарика. Это небольшая мера предосторожности, и на этом этапе вся работа, требующая большой ловкости пальцев, завершается.
Чтобы зажечь резак, слегка приоткройте вентиль; вы услышите легкое шипение выходящего газа. Форсунка устроена так, что кислород из атмосферы помещения втягивается во впускные отверстия, смешиваясь с пропаном.Зажгите пламя искровым инструментом или зажигалкой с открытым пламенем.
ШАГ 4
Обогрев арматуры. Горячая точка в пламени находится не ближе всего к соплу, как ошибочно думают многие, а примерно на полпути по его длине. Расположите горелку так, чтобы пламя нагревало непосредственно арматуру (а не трубу). Подходов к этому почти столько же, сколько и водопроводчиков, но мой любимый прием – держать горелку в одном положении, при этом средняя точка пламени нагревает ту часть фитинга, которая наиболее удалена от стыка (стыков). потел.Это помогает гарантировать, что все соединение будет горячим при нанесении припоя. Одним из аспектов, по поводу которого нет разногласий, является необходимость защиты окружающих легковоспламеняющихся поверхностей. За фитингом следует положить лист огнестойкого материала, чтобы защитить их.
ШАГ 6
Нанесение припоя. Пусть флюс будет вашим ориентиром: когда он пузырится и начинает испаряться, температура плавления припоя достигнута. Прикоснитесь припоем к трубе. Если он тает при контакте, будьте уверены, он достаточно горячий.
Уберите пламя с фитинга перед нанесением припоя (припой плавит тепло фитинга, а не пламя горелки). Если возможно, нанесите припой сверху, чтобы сочетание силы тяжести и капиллярного действия могло втянуть припой в соединение. Возможно, вам придется нанести припой на несколько точек вокруг стыка.
Выполните все соединения на фитинге сразу (как на тройнике с тремя трубами или коленом с двумя). Трубка остается довольно горячей в течение нескольких минут, поэтому не прикасайтесь к ней голой кожей.
После того, как все фитинги остынут, проверьте линии. Если фитинг протекает, вы не можете вернуться и просто нанести еще припой. С сожалением вынужден сообщить, что стык необходимо повторно нагреть до размягчения припоя; затем стык нужно разобрать, элементы очистить, флюсовать, нагреть и снова спаять.
Медные фитинги | Фитинги для медных труб
О фитингах для медных труб
Труднодоступные качественные медные фитинги вы можете приобрести здесь, на PlumbersStock. Медная труба может использоваться в качестве линий подачи горячей и холодной воды в вашей водопроводной системе . Правильная арматура будет иметь решающее значение в вашей установке.
Что касается медных трубопроводов, то существует два типа: жесткие и гибкие . Медные фитинги можно использовать с любым типом труб. Plumbersstock.com предлагает широкий выбор фитингов типов и размеров на ваш выбор.
Фитинги для медных труб 101
При подключении фитингов к медным трубам требуется припой .Припой – это металлический сплав, который необходимо расплавить, чтобы соединить два металла. При правильном использовании припоя фитинг и труба соединяются, образуя герметичное соединение для жидкости и газа. При нанесении припоя на медную сантехническую арматуру важно тщательно очистить каждую деталь, иначе уплотнение между двумя соединениями может быть нарушено. Для работы требуются паяльная паста и паяльная горелка. . Паста предотвращает окисление меди при нагревании. Паяльная горелка активирует пасту, чтобы создать соединение между двумя трубками.
Типы медных фитингов
Существует множество типов фитингов для медных труб, поэтому вы можете найти что-то в соответствии с вашими потребностями:
- Медные колена используются для изменения направления потока трубы. Колена предлагаются с углом наклона 45 или 90 градусов в зависимости от ваших потребностей. Также доступны уличные отводы . У них то же назначение, что и у обычного локтя. Разница между ними в том, что уличное колено необходимо подсоединять непосредственно к медному фитингу, а не к трубе.Уличный отвод также предлагается с углом наклона 45 или 90 градусов. Переходные колена имеют один диаметр на одном конце и другой диаметр на другом конце.
- Крестовины доступны для соединения четырех частей медной трубы вместе для создания пересечения трубы. Когда они вам нужны, эти медные фитинги незаменимы.
- Муфты используются для соединения двух отрезков медной трубы. Муфты также доступны с вариантами редуктора.Переходная муфта используется для соединения двух отрезков трубы, различающихся по диаметру. Фитинги также можно использовать для соединения двух отрезков медной трубы. Соединительные фитинги обеспечивают быстрое отсоединение от медной трубы для облегчения доступа.
- Заглушки используются для закрытия конца трубы. Тройники используются для разделения медной трубы, чтобы содержимое могло перемещаться в двух разных направлениях.
- И многое другое!
Купить фитинги для медных труб онлайн
Благодарим вас за выбор специалистов по сантехнике в PlumbersStock. Фитинги из медных труб – отличный вариант для линий горячего и холодного водоснабжения в любом новом или существующем строительстве. Их универсальность позволяет им быть совместимыми с различными приложениями. Мы предлагаем медную сантехническую арматуру самых разных типов и размеров, которая наилучшим образом соответствует вашим потребностям. Свяжитесь с нами, если у вас возникнут проблемы с поиском нужных деталей.
Ресурсы:
Типы фитингов
Новый инструмент позволяет устанавливать герметичные соединения труб без припоя
A : Я получил несколько похожих вопросов от читателей, которых заинтриговало мое быстрое упоминание этого нового метода создания герметичных соединений. соединения между медными трубами подачи воды и медными фитингами.
На протяжении десятилетий золотым стандартом изготовления герметичных соединений при установке медных трубок была пайка. Будучи молодым водопроводчиком в 1970-х, это то, чем занимались почти все. Проблема в том, что нужно приложить определенные усилия, чтобы подготовить медь, нагреть ее, расплавить припой и дать ему остыть. Пайка тоже рискованная. Спросите любого опытного пожарного, и он расскажет хотя бы одну историю о пожаре в доме, созданном водопроводчиком или мастером по дому, который позволил факелу поджечь дом!
Как и во многих других вещах, новые идеи и технологии выходят на свет и меняют ландшафт.Так было около семи лет назад, когда я увидел первый пресс для меди на конференции, организованной крупным производителем электроинструментов. Как старший сантехник с 29 лет, я был в восторге от этого инструмента.
История продолжается под рекламой
Это называется пресс-инструментом. Самые популярные образцы этого инструмента имеют набор губок от полудюйма до двух дюймов. Возможно, вам удастся найти большие челюсти для медных труб большего размера, но я сомневаюсь, что вам когда-нибудь понадобится такой огромный размер!
Вот ключ к тому, как работает система: фитинги, такие как 90-градусные изгибы, тройники, муфты и клапаны, имеют приподнятый выступ, и эта сформированная часть фитинга удерживает резиновое уплотнительное кольцо.
Медная трубка обрезается с помощью режущего инструмента, который обеспечивает чистый срез без заусенцев. Никогда не используйте ножовку или, если необходимо, подпилите края разреза, чтобы удалить все заусенцы, поскольку они могут порезать уплотнительное кольцо, когда вы вставляете трубку в фитинг.
История продолжается под рекламой
После того, как вы полностью вставите трубку в фитинг, вы выбираете губку инструмента, которая соответствует размеру трубы, с которой вы работаете. Когда вы открываете челюсти, они отскакивают; вы слегка зажимаете выступающий выступ фитинга, а затем нажимаете спусковой крючок инструмента.Через три-пять секунд зажимы сжимаются и образуют легкую обжимку как фитинга, так и трубки.
Это сжатие плотно сжимает уплотнительное кольцо вокруг медной трубки, создавая герметичное соединение. Чтобы выполнить ту же операцию, припаивание одного конца фитинга к куску трубки займет не менее двух минут или больше.
Стоимость специальных пресс-фитингов дороже. Во время написания этой колонки я проверил лучший веб-сайт, который я использую для покупки сантехнических принадлежностей, и выяснил, что стоимость полудюймового фитинга под углом 90 градусов составила 39 центов.Пресс-фитинг того же размера стоил 1,83 доллара. Это разница в 1,44 доллара, но подумайте, сколько времени вы сэкономите!
Пресс-фитинги имеют еще одно огромное преимущество. Нельзя паять медную трубу, в которой есть вода. Пар и вода не позволяют трубе достаточно нагреться, чтобы расплавить припой.
История продолжается под рекламой
Вы можете на самом деле вывести воду из трубы на полную мощность и перекрыть ее с помощью прессового инструмента! Все, что вам нужно сделать, это купить шаровой кран, в который встроен пресс-фитинг.Вы открываете клапан, чтобы из него брызнула вода, надвигаете клапан на трубу, нажимаете на конец клапана, который находится на трубе, снимаете инструмент, а затем закрываете шаровой клапан, чтобы остановить поток воды. Это абсолютное волшебство, когда вы останавливаетесь и думаете об этом. Сантехники в прошлом отдали бы свои глаза, чтобы иметь возможность работать с капающими трубами!
Вы можете спросить, сколько стоят эти пресс-инструменты. Они дорогие, как и челюсти. Но вот что вы можете сделать. Очень велика вероятность, что их арендует местный пункт проката инструментов.Я знаю магазин сантехники в штате Мэн, который позволит вам взять его бесплатно на один день. Они делают это в качестве бесплатной услуги, поскольку вы покупаете у них материалы и фурнитуру.
Эти пресс-инструменты позволяют вам, как домашнему мастеру, установить медные трубки в доме или отремонтировать там, где в противном случае у вас не хватило бы смелости паять. Недавно я использовал пресс-инструмент, чтобы установить все медные трубки, которые соединяют новый высокоэффективный комбинированный котел моей дочери с коллекторами отопления. Этот же котел также является водонагревателем без резервуара, и я использовал пресс-инструмент, чтобы сделать все соединения медных водопроводов. Я сэкономил бесчисленное количество часов и не допустил ни одной утечки. Нажмите, не переживайте!
Фитинги для медных труб – измеряемая сила
Описание продукта
Предметный товар определяется как:
“Фитинги для напорных труб и паяных соединений, фитинги для сточных и вентиляционных труб, изготовленные из литого медного сплава, кованого медного сплава или кованной меди, для использования в системах отопления, водопровода, кондиционирования воздуха и охлаждения, происходящие из / или экспортируемые из Соединенные Штаты Америки, Республика Корея и Китайская Народная Республика.”Список конкретных фитингов для медных труб, которые являются предметом товаров, доступен на веб-сайте CBSA по следующему адресу: https://decisions.citt-tcce.gc.ca/citt-tcce/a/en/item/354636/ index.do
Исключения
Трибунал исключил следующие фитинги для медных труб из своих выводов о травмах:
- 4 литых дренажных провода 8 унций. фланец туалета;
- 4 литых дренажа 14 унций.свинцовый фланец туалета; и
- Фитинги из сплава меди и железа высокого давления, изготовленные из медного сплава марки UNS C19400, с безопасным рабочим давлением до 1740 фунтов на квадратный дюйм.
Даты следствия и выводы по делу:
Действие | Дата |
---|---|
Начало расследования | 8 июня 2006 г. |
Продолжение расследования | 17 августа 2006 г. |
Предварительное определение | 20 октября 2006 г. |
Окончательное определение | 18 января 2007 г. |
Постановление Канадского международного торгового трибунала о телесных повреждениях | 19 февраля 2007 г. |
Повторное расследование | 16 июля 2007 г. |
Повторное расследование | 28 августа 2008 г. |
Повторное расследование | 1 апреля 2010 г. |
Повторное расследование | 8 апреля 2011 г. |
Определение проверки истечения срока | 14 октября 2011 г. |
Приказ Канадского международного торгового трибунала | 17 февраля 2012 г. |
Повторное расследование | 8 февраля 2013 г. |
Повторное расследование | 30 мая 2014 г. |
Повторное расследование | 5 февраля 2016 |
Решение о пересмотре истечения срока | 20 июля 2016 |
Пересмотренные постановления Канадского международного торгового трибунала | 28 ноября 2016 |
Повторное расследование | 28 июня 2019 |
Просмотр нормального значения | 28 сентября 2020 |
Предметные товары обычно классифицируются под следующими номерами тарифной классификации:
- 7412. 10.00.11
- 7412.10.00.19
- 7412.10.00.90
- 7412.20.00.11
- 7412.20.00.12
- 7412.20.00.19
- 7412.20.00.90
Обратите внимание, что эти классификационные номера могут применяться к товарам, на которые не распространяются меры SIMA, могут измениться из-за поправок к ведомственной консолидации таможенных тарифов, или указанные товары могут быть импортированы по тарифным номерам, которые не указаны в списке.Обратитесь к определению продукта для получения достоверных сведений о рассматриваемых товарах.
(Антидемпинговые пошлины)
Страна происхождения или экспорта: Китай, Южная Корея и США
Информацию о нормальной стоимости товаров следует получать у экспортера. В следующей таблице указаны экспортеры, которым в настоящее время присвоены нормальные значения:
Страна | Экспортер | Кооператив с | Последняя редакция |
---|---|---|---|
Соединенные Штаты Америки | Корпорация Элкхарт Продактс | 2007-02 | 2019-06 |
Mueller Industries Inc. | 2007-02 | 2019-06 | |
Nacobre USA LLC | 2020-09 | 2020-09 | |
Nibco Inc. | 2007-02 | 2019-06 | |
Южная Корея | Jungwoo Metal Ind. Co., Ltd. | 2007-02 | 2019-06 |
Китай | Zhejiang Hailiang Co., ООО | 2019-01 | 2019-06 |
Zhuji City Howhi Air Conditioners Made Co., Ltd. | 2007-02 | 2019-06 |
Для импортных товаров, происходящих из / или экспортируемых из США, Южной Кореи или Китая, для которых экспортеру не выдана собственная нормальная стоимость, антидемпинговая пошлина равна 242% экспортной цены. .
(Компенсационные пошлины)
Страна происхождения или экспорта: Китай
В следующей таблице указаны экспортеры, которые в настоящее время имеют определенную сумму субсидии:
Экспортер | Сумма Susidy RMB / KG | Кооператив с | Последняя редакция |
---|---|---|---|
Zhejiang Hailiang Co. , ООО | 2,28 | 2019-01 | 2019-06 |
Zhuji City Howhi Air Conditioners Made Co., Ltd. | 0,18 | 2007-02 | 2019-06 |
Для импортных товаров, происходящих из / или экспортируемых из Китая, в отношении которых экспортеру не была выдана собственная сумма субсидии, компенсационная пошлина равна 17.73 юаня за килограмм.
Ответственность за антидемпинговую и компенсационную пошлину вытекает из разбирательства, проведенного в рамках SIMA, и заключения CITT. Информацию о нормальной стоимости и размере субсидии рассматриваемых товаров, а также о размере подлежащих уплате антидемпинговых и компенсационных пошлин следует получить от экспортера. Соответствующая информация может быть предоставлена импортерам по мере необходимости в соответствии с положениями Меморандума D14-1-2, «Раскрытие нормальных значений, экспортных цен и сумм субсидий, установленных в соответствии с Законом о специальных мерах по импорту» для Импортеры.
Для получения информации об оценке служебных обязанностей см. Руководство по самооценке служебных обязанностей SIMA.
Импортная документация должна включать информацию, указанную ниже. Непредоставление этой информации может привести к применению к импортеру штрафных санкций в соответствии с Системой административных денежных штрафов (AMPS).
В импортной документации должно быть четко указано следующее:
- Страна происхождения
- Название и адрес производителя / производителя, если он известен (обязательно, если поставщик не считается экспортером для целей SIMA)
- Местоположение завода / производственного предприятия, если известно
- Место начала прямых поставок в Канаду
- Наименование и адрес продавца (если отличается от производителя)
- Наименование и адрес клиента
- Название и адрес канадского импортера (если он отличается от адреса покупателя)
- Полное описание продукта, включая:
Тип фитинга:
Укажите название модели, используя одно из следующих значений:
- Гнездовой адаптер, штыревой адаптер или другой адаптер
- Втулка
- Муфта
- Колено
- Фланец
- Тройник давления
- Союз
- P Сифон
- DWV TY
- DWV Y
- Заглушка и очистка
Если возможно, предоставьте дополнительное описание продукта для каждого продукта. Например, определите женские адаптеры: женские уличные, женские висячие и женские уши.
Конфигурация или подключение фитинга:
Укажите каждую конфигурацию или соединение (например, C, M, FE, FTG, указанные в Таблице сокращений на веб-сайте CBSA по адресу: https://decisions.citt-tcce.gc.ca/citt-tcce/a/en/ элемент / 354636 / index.do). Например, уличный адаптер с внутренней резьбой имеет соединение, состоящее из FTG X FE.
Размер штуцера:
Укажите номинальный (е) размер (ы) фитинга.Номинальный размер каждого соединения указывается в дюймах. Сантехническая и отопительная арматура маркируется в соответствии с номинальными размерами, соответствующими внутреннему диаметру, в то время как арматура для кондиционирования воздуха и охлаждения основана на фактических размерах наружного диаметра. Чтобы определить номинальный размер фитинга, который измеряется с точки зрения его внешнего диаметра, всегда вычитайте 1/8 дюйма из размера внешнего диаметра. Если размер фитинга указан в “метрических”, но не специально для метрических размеров. , укажите эквивалентное измерение в дюймах.
Применение фитинга:
- Укажите “WO” для рабочего давления.
- Укажите “WD” для кованного дренажа.
- Укажите «CP» для давления литья.
- Укажите «CD» для литого дренажа.
- Укажите «PH», если этот продукт был продан для водопровода и отопления.
- Укажите «ACR», если этот продукт был продан для применения в системах кондиционирования и охлаждения.
- Укажите «ВСЕ», если вы не знаете о приложении.
Соответствует списку приспособлений, выявленных в заключении Трибунала:
Используя список фитингов для медных труб из https://decisions.citt-tcce.gc.ca/citt-tcce/a/en/item/354636/index.do, укажите описание, идентичное описанию продукта, который был отправлен в Канаду. Обратите внимание, что литая (кованая) модель, показанная звездочкой, соответствует кованной (литой) модели, которую вы отправили в Канаду, если она имеет все остальные характеристики модели, т. е.е. конфигурация и размер.
- Дата продажи, дата отгрузки
- Количество (с единицей измерения)
- Цена продажи за единицу, общая продажная цена
- Используемая валюта расчета (например, доллары США, канадские доллары и т. Д.)
- Условия продажи (например, FOB, CIF и т. Д.)
- Все затраты, издержки и сборы, понесенные экспортером и продавцом при отправке рассматриваемых товаров в Канаду с точки прямой отгрузки (включая фрахт по суше и морю, страхование и т. Д.))
Резюме решений по апелляциям, принятым CBSA относительно того, подпадает ли импортируемый товар под действие этой действующей меры, можно найти на странице SIMA Appeals.
Важно: Перед отправкой запроса на мнение о субъективности ознакомьтесь с «подробной информацией о продукте». Каждый запрос должен сопровождаться важной информацией, включая, помимо прочего, изображения, заводские сертификаты, размеры, происхождение товаров и т. Д. В отношении конкретного рассматриваемого продукта.
Непредоставление достаточной информации приведет к отклонению запроса CBSA.
- CPF 2019 RI
- Дамп файла #: 4214-12
- Кейс #: AD1358
- Файл субсидий №: 4218-21
- Дело о субсидии №: CV118
- NQ-2006-002
- RR-2011-001
- RR-2015-003
Как установить компрессионные фитинги | Allen’s Tri-State Mechanical
Вторник, 15 марта 2016 г.Распространенный в большинстве домашних хозяйств, прямо сейчас в вашем доме может быть несколько компрессионных фитингов.Муфта такого типа экономична, надежна и проста в установке. Компрессионные фитинги используются для соединения трубы с клапаном или приспособлением; их также можно использовать для соединения двух труб. Этот продукт состоит из трех частей, включая компрессионное кольцо, компрессионную гайку и компрессионное седло.
Для установки компрессионных фитингов на медные водопроводные трубы вам потребуются компрессионный фитинг, наждачная бумага и два серповидных ключа. Для описанных ниже шагов вы можете использовать запорный клапан в качестве компрессионного фитинга.
Очистить конец медной водопроводной трубы
Установку компрессионных фитингов на медную водопроводную сеть следует начинать с очистки конца медной трубы наждачной бумагой. Эта очистка удаляет весь мусор и грязь с поверхности.
Установите стяжную гайку и наденьте кольцо на медную водопроводную трубу
Следующий шаг – прикрепить стяжную гайку к медной водопроводной трубе. Не забудьте смазать резьбу гаек перед установкой.Открытый конец с резьбой должен быть обращен к концу медной водопроводной трубы. После того, как вы прикрепите эту гайку, наденьте кольцо на конец трубы.
Сдвиньте гайку и кольцо к компрессионному фитингу
Конец с резьбой на фитинге клапана должен находиться над концом медной трубы. Затем сдвиньте гайку и кольцо к компрессионному фитингу. Гайку следует навинтить на фитинг до затяжки от руки.
Затяните гайку на фитинге
Чтобы затянуть стяжную гайку на фитинге, используйте два серповидных ключа.Вы поместите один на фитинг, а другой на гайку. Затягивая эту деталь, вы разобьете кольцо о медную водопроводную трубу, создав уплотнение между фитингом и трубой.
Вы также можете сохранить старый фитинг, который со временем начал протекать. Вы можете спасти этот фитинг, слегка ослабив гайку и повторно затянув ее больше, чем в исходном положении. Ослабление гайки ломает любое сопротивление, вызванное коррозией и временем, и дает вам больше места для ее затяжки.
Наем опытного сантехника поможет поддерживать вашу систему в отличном состоянии. Компания Allen’s Tri-State Mechanical Inc. в Амарилло может помочь со всеми вашими сантехническими проблемами. Мы предлагаем жилые и коммерческие услуги. Вы можете связаться с нами по телефону (806) 376-8345 или связаться с нами по электронной почте, чтобы узнать больше. Вы также можете зайти в наш офис по адресу 404 S. Hayden St. в Амарилло, штат Техас.
Видео: Как установить фитинги Push To Connect
Как установить латунные нажимные фитинги SharkBite
Латунные вставные фитинги SharkBite обеспечивают плавный и легкий переход между различными типами материалов труб.Никаких инструментов не требуется, и арматуру можно устанавливать даже на мокрых линиях. После установки фитинг можно повернуть, поэтому вы можете установить его, не беспокоясь о его расположении. Фитинги SharkBite также одобрены для установки за стеной и под землей. Если фитинг устанавливается для подземного использования, перед закапыванием оберните его силиконовой самоклеющейся лентой.
1. Определите материал трубы.
Для начала определите материал трубы. Латунные вставные фитинги SharkBite совместимы с трубами из PEX, меди, CPVC, PE-RT и HDPE.Фитинги SharkBite поставляются с элементом жесткости PEX, предварительно загруженным в фитинг для PEX, PE-RT и HDPE. Ребро жесткости PEX не нужно удалять для применения в медных или CPVC-материалах.
2. Обрежьте трубу под прямым углом.
Убедитесь, что на трубе нет царапин или мусора, и обрежьте трубу как можно более чисто и под прямым углом. Если модель работает с медной трубой , используйте инструмент для удаления заусенцев или наждачную бумагу, чтобы удалить любые острые края или заусенцы на трубе. Если не удалить заусенцы с трубы должным образом, это может повредить фитинг.
3. Измерьте и отметьте глубину введения.
Используйте инструмент SharkBite Deburr & Gauge Tool для измерения и отметки глубины погружения на трубе. Вы можете найти диаграмму глубины вставки здесь:
4.
Выполните подключение.Протолкните фитинг до отметки для вставки, которую вы только что сделали на трубе. Теперь включите воду и проверьте соединение.
Удаление фитингов SharkBite
В отличие от других фитингов, латунные вставные фитинги SharkBite можно снимать и использовать повторно, если необходимы изменения.Чтобы снять фитинг, используйте разъединяющий зажим SharkBite или разъединяющие щипцы. Чтобы использовать разъединительный зажим, защелкните его на трубе и потяните к освобождающей манжете. Нажмите на фиксирующую манжету, используя разъединительный зажим, и вытяните трубу из фитинга. Чтобы использовать разъединительные клещи, наденьте клещи на фитинг и трубу. Сожмите клещи, чтобы сжать освобождающую манжету фитинга, и вытащите трубу из фитинга. Универсальный латунный штуцер с нажимным соединением SharkBite можно использовать повторно.
Найдите ближайший магазин SharkBiteФитинги для медных труб, Фитинги для медной сантехники, Фитинги из мягкой меди, Производители фитингов для медных труб
Фитинги для медных труб играют важную роль во многих системах водоснабжения и отопления. Эти фитинги используются для монтажа труб различного типа. Фактически, фитинги для медных труб в основном используются с медными трубами, используемыми для подачи горячей и холодной воды в линиях водоснабжения жилых домов, в качестве линии хладагента в системах отопления, вентиляции и кондиционирования воздуха и т. Д. Фитинги для медных труб доступны во многих различных размерах и стилях, и вы можете выбрать подходящий один для вашего приложения.
Почему фитинги для медных труб?Фитинги из медных труб чрезвычайно устойчивы к коррозии, и, следовательно, наиболее предпочтительны для бытовых водопроводов и других сантехнические операции.
Типы используемой меди:
Фитинги также различаются в зависимости от типа используемой трубы. Медь
трубы и фитинги обычно изготавливаются из меди двух основных типов:
- Мягкая медь: Трубки или трубки из мягкого или пластичного материала медь можно легко согнуть, чтобы объехать препятствия на пути трубка. Мягкие медные трубки – единственный тип, который подходит для факельных соединений. Мягкая медь наиболее предпочтительна для хладагента линии в сплит-системах кондиционеров и тепловых насосов.
- Жесткая медь: Жесткая медь широко используется для производства воды. трубопроводы. Жесткие медные трубы соединяются методом сжатия или пот соединение. Как следует из названия, жесткую медь нельзя гнуть. и должен использовать угловые фитинги, чтобы обходить углы или избегать препятствий.
Категории фитингов для медных труб:
Фитинги для медных труб в основном делятся на три категории:
- В первую категорию входят арматура, предназначенная для изготовления изгибается и поворачивается в трубе.
- Ко второй категории относятся фитинги, предназначенные для подключения или разветвление медной трубы.
