Пазовые фрезы по дереву. Виды инструмента и меры предосторожности при работе с ним

С появлением таких приспособлений, как фрезы пазовые по дереву, у современных мастеров появилась масса возможностей для создания настоящих шедевров. Прочитав эту статью, вы узнаете о существующих разновидностях этого инструмента и о том, для чего он используется.

Принцип действия инструмента

Фреза пазовая для ручного фрезера представляет собой стальной стержень, имеющий цилиндрическую форму. Прямой деревообрабатывающий инструмент подобного типа состоит из хвостовика, обеспечивающего надежную фиксацию инструмента в зажиме патрона, и рабочей части, на цилиндрической поверхности которой имеется несколько режущих кромок.

В процессе деревообработки пазовые фрезы раскручиваются под воздействием электродвигателя до определенных оборотов, а затем вводятся в непосредственный контакт с обрабатываемым элементом. Выборка материала производится за счет режущих кромок, расположенных в нижней части инструмента. Расширение и выравнивание паза обеспечивается благодаря наличию боковых рабочих частей.

Предназначение инструмента

Пазовые фрезы применяются для осуществления довольно широкого спектра операций, связанных с обработкой древесины. Они используются для создания пазогребневых и шиповых соединений, для выборки пазов в дверном полотне при монтаже петель, а также для производства строительных конструкций и отдельных элементов мебели.

Конечно, все это можно осуществить с помощью обыкновенного молотка и стамески. Но на это уйдет неоправданно много времени и сил. Тогда как фрезерование обеспечивает максимальную точность и высокую скорость исполнения подобных операций.

Основные разновидности пазовых фрез

В зависимости от того, какие операции способны выполнять те или иные пазовые фрезы, их можно разделить на несколько категорий, в том числе:

  • фасонные;
  • конструкционные;
  • галтельные;
  • прямые.

Для производства этого приспособления используется качественная твердосплавная инструментальная сталь особых марок. Важнейшими техническими параметрами пазовых фрез считаются общая длина, рабочая высота, диаметр хвостовика и режущей части. При подборе инструмента, необходимого для проведения определенного вида деревообрабатывающих работ необходимо учитывать параметры канавки, которую нужно сделать в торцевой части детали или в пластине.

Фреза дисковая пазовая

Эта разновидность инструмента используется для обработки всевозможных пазов и канавок изделия. Для оформления узкого паза используются тонкие дисковые пазовые фрезы. Угловые пазы получаются с помощью одно- или двухуглового инструмента. Для продления срока эксплуатации угловых фрез их вершины нужно немного закруглить. Дисковые фрезы можно условно разделить на две категории:

  • цельные инструменты, которые могут быть трехсторонними с прямыми или разнонаправленными лезвиями, затылованные и просто пазовые;
  • приспособления со вставными лезвиями.

Фреза пазовая галтельная

Подобные приспособления, расширяющие базовые возможности электроинструмента, используются для получения прямых канавок с фигурным дном. На сегодняшний день выпускается две разновидности этого инструмента:

  • фрезы с округлыми наконечниками, позволяющие украшать поверхность обрабатываемой доски сложными декоративными выемками;

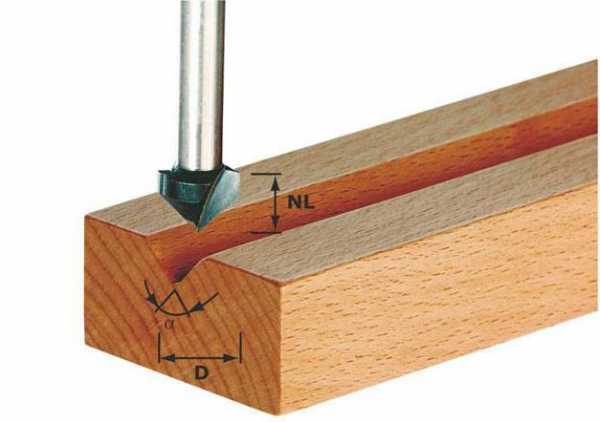

  • приспособления с V-образными торцевыми режущими кромками, позволяющие изготавливать пазы определенной глубины.

Такие фрезы применяются для декоративной обработки не только самой поверхности пластины, но и ее кромок. Стоимость подобного инструмента на порядок превышает цену прямых фрез.

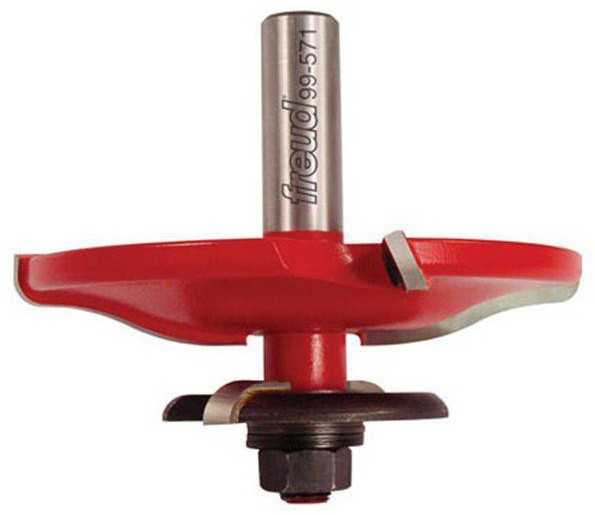

Фасонные фрезы

Подобный инструмент используется в тех случаях, когда необходимо нанести на поверхность определенный рисунок. С помощью шаблонных фрез изготавливаются дверные филенки, накладки на мебель и прочие элементы интерьера. Инструмент подобного типа активно применяется для глубокой выборки и снятия прямых фасок под различными углами, для простого и сложного закругления краев, для создания сложных вогнутых профилей и кромок с закругленными краями.

Техника безопасности при использовании фрезы

Во избежание травматизма, связанного с неправильным применением фрезеровальных машин, необходимо придерживаться простейших правил безопасности. Устанавливать и менять фрезу в патроне нужно только после отключения прибора от сети. В процессе работы необходимо следить, чтобы хвостовик был полностью зажат в патроне. Недостаточно надежное удержание может стать причиной серьезных травм. На хвостовике не должно быть ржавчины, смол и маслянистых загрязнений, способных спровоцировать его выскальзывание из зажима патрона. Обрабатываемая поверхность должна быть освобождена от любых посторонних предметов. Во время работы с деревообрабатывающим инструментом не стоит забывать о таких средствах защиты, как перчатки, респиратор и очки для глаз. Это убережет вас от образующейся мелкой древесной пыли.

fb.ru

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

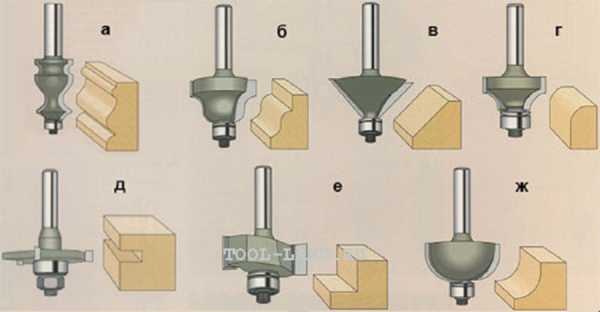

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

  • Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
  • Галтельные – выполнены с закругленным наконечником.
  • Конические зачастую используют для действий с плоскостями.
  • Фасонные позволяют изготавливать углубления необходимой структуры.
  • «Т» образные, фрезы «Ласточкин хвост».
  • Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

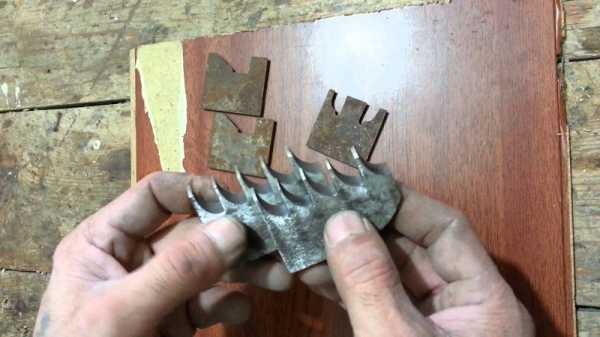

Нож для фрезы по дереву
Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

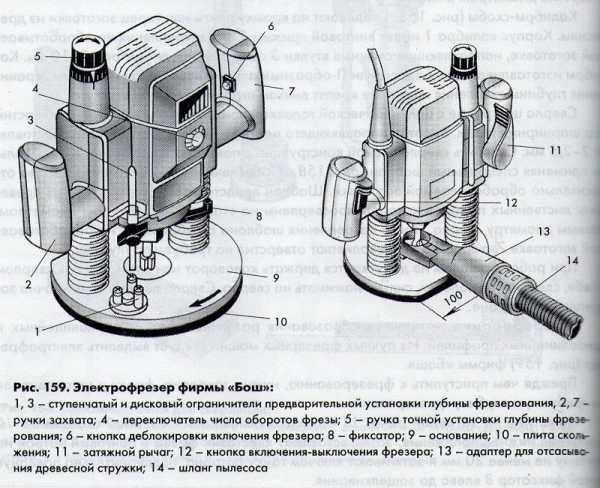

Конструкция электрофрезера
Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

  1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
  2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
  3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

инженер поможет – Фрезерование пазов в древесине



Как паз, так и врубка могут проходить насквозь, то есть через всю поверхность изделия, или не доходить до одного края либо обоих краев. Существует много методов обеспечения точности работы, но управление машиной остается более-менее одинаковым.

Выполнение проходного паза

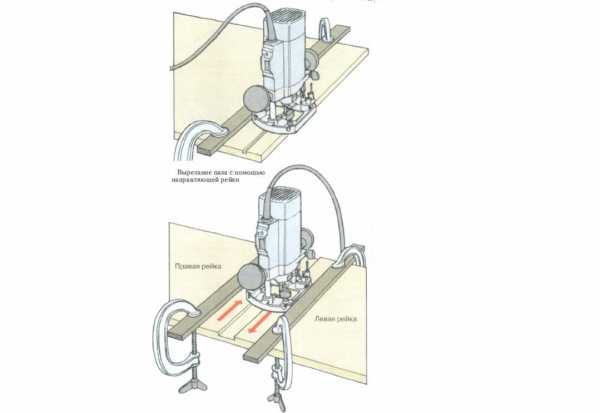

Опустите и зафиксируйте механизм вертикального перемещения фрезера. Поставьте базу машины на заготовку, не касаясь фрезой древесины, затем включите двигатель. Равномерно подавайте машину вперед вдоль заготовки до выхода фрезы из материала на другом краю детали. Выключите двигатель и дождитесь полной остановки фрезы перед тем, как положить инструмент.

Выполнение непроходного паза

Перед включением фрезера с механизмом вертикального перемещения опустите фрезу на поверхность заготовки и установите ее точно в начало паза. Приподнимите фрезу, включите двигатель и медленно опускайте фрезу до установленной максимальной глубины. Доведите фрезу до конца намеченного паза и освободите механизм вертикального перемещения и выключите двигатель. Стамеской подровняйте концы паза. Выполнение паза параллельно кромке Большинство пазов вырезаются параллельно кромке и рядом с ней.

В комплекте с любым фрезером изготовители поставляют боковые линейки (упоры) с болтовым винтовым креплением, которые могут быть отрегулированы для установки фрезы на требуемое расстояние от края. Если они у Вас есть, то поставьте фрезер на за готовку и выровняйте режущую кромку по одной стороне паза, размеченного на поверхности. Отрегулируйте линейку так, чтобы она касалась кромки детали, и затяните ее зажимные винты. Сделайте паз, прижимая линейку к заготовке во время всей обработки.

Для более эффективной обработки закрепите на рабочей грани линейки деревянную рейку из твердых пород древесины

Выполнение пазов для врубки

На поверхности заготовки укрепите, например струбиннами, брусок или рейку используйте ее в качестве направляющей при вырезании паза на широкой доске. Peйкa должна быть больше доски и выходить за ее пределы с обеих сторон, чтобы фрезер надежно прижимался к направляющие на длине всего проходного паза. Для выполнения паза шире диаметра фрезы зафиксируйте две параллельные направляющие рейки, выравнивающие фрезу по обеим сторонам паза.

Всегда делайте первый проход инструментом по правой направляющей, затем переместите фрезер для прохода по левой направляющей. При этом методе вращение фрезы помогает двигать машину вдоль линейки при вырезании одностороннего ласточкина хвоста после первого прохода замените фрезу для ласточки на хвоста на прямую фрезу.



Выполнение рельефных фасок и фальцев

Монолитные панели и pамы часто делают с рельефными, закруглниями и другими фасками, чтобы украсить внешний вид, придать легкость и обезопасить острые кромки. Фалец – более функциональная деталь, например, он используется при креплении панели в раме.

Выполнение фальца прямой фрезой

Можно вырезать фальцы прямой фрезой при помощи линейки, перемещая ее вдоль кромки заготовки. Такой же метод можно использовать для выполнения фаскн со скосом фрезой для желобка V-образной формы или вогнутой фаски при помощи фрезы для круглых пазов.

Выполнение фасок

Выполнение фигурных фасок или фальцевых широких панелей осуществляется при помощи фрез для фасок с направляющими наконечниками. Потренируйтесь на обрезках древесных материалов, чтобы научиться вести инструмент лишь слегка касаясь наконечником кромки доски – это снизит трение и предотвратит обжигание древесины.

Снимайте фаски с краев искусственной панели, обрабатывая их по очереди против часовой стрелки. чтобы вращение фрезы способствовало врезанию ее в заготовку. Если панель сделана из цельной древесины, сначала обработайте торцевые кромки. а затем переходите к боковым. При этом возможные сколы на выходе фрезы из дальних концов торцевых кромок можно будет исправить проходами фрезы по боковым кромкам. При обработке только торцевых кромок прижмите к дальнему краю обрезок бруска или рейки, чтобы укрепить его.



Обработка внутренних кромок рамы

Иногда удобнее обрабатывать внутренние кромки рамы уже после ее сборки. Внешние кромки обрабатываются, как описано выше, а внутренние – с помощью фрезера для внутренних кромок или деревянного блока в форме прямоугольного треугольника, прикрепленного гипотенузой к направляющей линейке. При этом важно, чтобы геометрическая вершина прямого угла (фактически она срезается) совпадала с центром фрезы. Перемещайте машину по внутренним кромкам рамы по часовой стрелке. После фрезы останутся закругленные углы, но их при желании можно сделать прямоугольными с помощью стамески.



Фрезерование окружностей и узоров

Пользуясь заводскими или самодельными шаблонами, копирами и другими приспособлениями, можно вырезать достаточно сложные узоры, ровные окружности, круги и изгибы.

Вырезание окружностей

С помощью эллипсографа (стержня с центриком) можно перемещать фрезер по кругу для фрезерования круговых пазов или обработки фасок заготовок в форме диска. Эллипсограф обычно устанавливается в одном из зажимов направляющей линейки. Средний эллипсограф хорошо подходит для небольших изделий, таких, например, как разделочные доски для резки хлеба или сыра.

Для более крупномасштабных работ (к примеру, обработка кромки круглого стола) закрепите фрезер винтами или болтами на одном конце полосы фанеры, вырежьте в ней отверстие для фрезы, а на другом конце вбейте гвоздь, который будет играть роль центрика. Чтобы центрик не оставил отверстия на поверхности изделия, приклейте небольшой кусок фанеры с помощью двусторонней клейкой ленты (скотча), затем отметьте центр уже на этой накладке.

Работа с шаблоном или копиром

Работа по шаблону является быстрым и простым способом выполнения идентичных элементов, и если качество самого шаблона достаточно высокое, то каждый раз гарантирован отличный результат. С целью точного повторения формы шаблона изготовители фрезеровальных машин выпускают для них направляющие втулки.

Это просто кольцо с цилиндрическим бортиком по его внутреннему радиусу. Оно крепится на базовой плате фрезера соосно с фрезой, которая проходит сквозь отверстие этой втулки. Бортик скользит по кромке шаблона, точно повторяя его профиль. При изготовлении шаблона необходимо учитывать разницу между диаметрами бортика и самой фрезы.

Изготавливайте шаблоны из стабильного листового материала, такого, как фанера, ДСП или ДВП средней плотности. Шаблон можно крепить на изделии как с помощью гвоздей, так и двусторонним скотчем.

Свободное фрезерование

Фрезеры также используются при изготовлении различных табличек, вывесок, низкопрофильных рельефных орнаментов и узоров для нанесения резьбы на плоских древесных материалах. При свободном фрезеровании часто применяются фрезы для У-образных пазов, так как даже твердые породы древесины легко подаются под их заостренными кончиками. Прямые фрезы тоже подходят, но потребуется отрегулировать машину на небольшую глубину обработки. Поскольку важно вести инструмент достаточно плавно и непрерывно, выбирайте шрифты и узоры, способствующие такой работе.

Стандартные 6уквы лучше всего выполнять по шаблону или трафарету. Места с плотной текстурой отклоняют фрезу. Чтобы избежать неожиданного ухода фрезы с требуемого направления, держите фрезер за базу, слегка касаясь руками поверхности изделия.



Изготовление соединений с помощью фрезеров

Изготовление соединений станет намного проще, если, перевернув фрезер, закрепить его в обрабатывающем центре и превратить, например, в поперечно-строгальный станок.

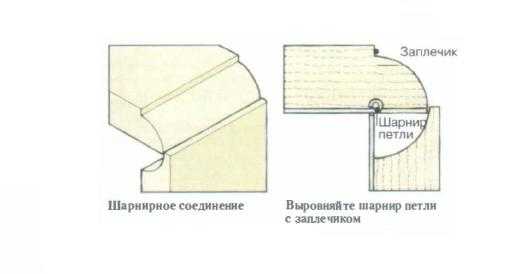

Соединения с использованием фальцев и пазов

Соединения внахлест, так же как и врубка, являются вариантами одного принципа. Зафиксировав несколько компонентов на верстаке, можно изготовить любое из этих соединений прямой фрезой и с помощью направляющего бруска.

Врубка ласточкиным хвостом

 Вырезание соединения врубкой ласточкиным хвостом машиной с прямой фрезой максимально просто. Фрезеруйте паз (шпунт) врубки, двигая фрезер по направляющему бруску.

Затем зажмите заготовку ответной части соединения между двух деревянных обрезков и, используя направляющую линейку, отфрезеруйте на этом компоненте обе стороны гребня, который точно совпадает с пазом.

Соединения в шпунт

Соединения в шпунт (в паз и гребень) применяются для сплачивания досочных материалов и выполняются фрезером. Для прямоугольного гребня пользуйтесь прямой фрезой как при изготовлении гребня ласточкина хвоста.

Соответствующий паз по центру второго компонента вырезайте, перемещая инструмент по опорной рейке, закрепленной на заготовке с обоих концов, чтобы обеспечить широкую ровную поверхность для опоры базы фрезера.

Соединения на шипах

Паз для шипа – короткое, глубокое непроходное гнездо. Вырезайте его описанным выше способом, помечая карандашом, где следует опускать и поднимать фрезу. Другой способ – приблизигь ограничительные блоки к одной из опорных реек, по которым перемещается база. Работайте поэтапно, постепенно увеличивая глубину фрезерования.

Для выполнения одинаковых шипов положите детали рядом и вырезайте заплечики на всех деталях одновременно, пользуясь прибитой рейкой как направляющей. Излишек заготовок древесины удалите свободном режиме.

Переверните заготовки, уприте их заплечиками в упорную рейку, закрепленную на верстаке по ширине заплечиков, и повторите фрезерование.

Соединения ласточкин хвост

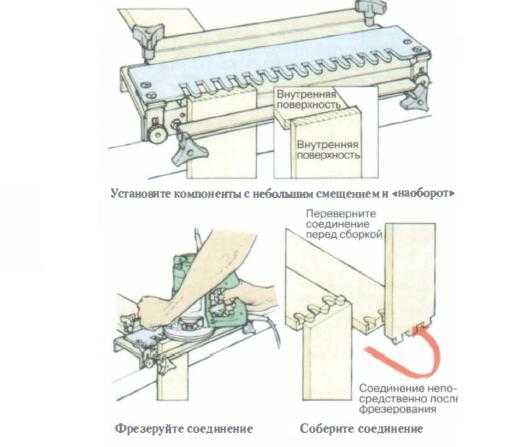

Для вырезания элементов такого соединения используют специальные шаблоны и соответствующие направляющие  гребенки. Более сложные копиры позволяют выполнять разнообразные соединения ласточкиным хвостом, но основная масса шаблонов разработана для изготовления простого углового соединения ласточкиным хвостом внахлестку.

Подробные инструкции по сборке шаблонов для выполнения соединений ласточкиным хвостом внахлестку даются изготовителем, но в принципе обе заготовки зажимаются в шаблоне с небольшим смещением. Ширину деталей выбирайте такой, чтобы на ней умещалось целое число шипов и пазов.

Установите в машину фрезу для ласточкина хвоста н перемещайте ее вперед и назад по очереди между зубцами гребенки шаблона. Освободите компоненты соединения из зажимов, придайте им правильное положение относительно друг друга для подготовки к сборке.

Источник: Библия работ по дереву / А. Джексон, Д. Дэй; пер. с англ. Ю.Е.Суслова.- Москва: АСТ: Кладезь, 2015. – 320 с. [ил.] – (Мастер Золотые руки).
