Правила подключение газового баллона и его установка, заправка.

К сожалению, сегодня далеко не каждый имеет возможность купить или построить частный дом со всеми характерными для города удобствами. Довольно значительная часть населения страны состоит из владельцев скромных земельных участков с недорогими деревянными дачами, посещаемыми по праздникам и выходным. Не проживая в таком доме постоянно, нет смысла тратить уйму денег на подключение его к газовой магистрали, к тому же, такая возможность имеется не всегда. Куда проще купить и установить в таком доме газовую плиту с баллоном или газгольдер – для подобных ситуаций такое решение является идеальным, поскольку и стоит дешево, и привлечения специалиста не требует. Главное, что для этого необходимо – уметь подключать газовый баллон. О том, как это правильно сделать без посторонней помощи, мы и поговорим в статье.

Для подключения баллона с газом к плите понадобятся:

  • Сама газовая плита – желательно купить ее новой, если же в целях экономии было решено приобрести подержанный вариант, или он уже имеется в наличии, необходимо убедиться в том, что оборудование не слишком изношено, его конфорки не засорены и не повреждены, а соединения не имеют трещин и щелей.

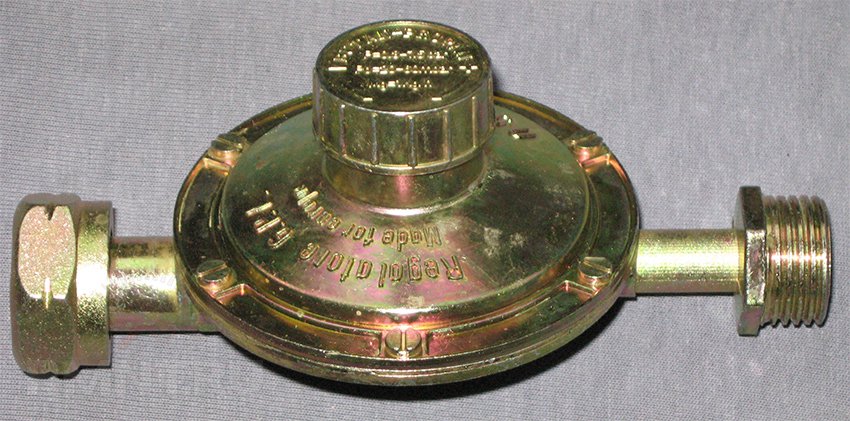

  • Газовый редуктор, рассчитанный на выходное давление 30 mBar – подходящую модель необходимо подобрать в магазине. Наиболее долговечными и надежными считаются модели, оснащенные латунными гайками и резьбовыми креплениями.
  • Газовый шланг. Его длина берется из расчета расстояния от места расположения плиты до места установка баллона, с запасом примерно на полтора метра. Это необходимо для того, чтобы шланг не эксплуатировался внатяжку – в противном случае на его поверхности быстро появятся трещины, что приведет к утечке.
  • Соединительные штуцеры и хомуты – актуально для старых моделей плит – с новыми моделями они, как правило, уже поставляются производителем и входят в базовый комплект.
  • Гаечные ключи соответствующих размеров, поверхность которых покрыта слоем латуни или меди – это одно из главных требований техники безопасности при монтаже газового оборудования. Дело в том, что только такой инструмент при случайном срыве в процессе подключения баллона и последующем непреднамеренном ударе по его поверхности, не дает искр.
  • Материал для герметизации резьбовых соединений – в качестве него можно использовать простой лен или ленту фум.
  • Мыльный раствор и губка – требуются для проверки отсутствия утечек в местах соединений.

Внимание! Не допускается использование любых других шлангов, кроме специализированных газовых. Кроме того, не стоит применять старые, лежалые шланги – со временем они теряют свои изначальные характеристики и могут начать пропускать газ.
Так же хотим обратить внимание на вариант автономной газификации которая будет обеспечивать Вас газом долгое время, будет более удобной и в итоге обходящейся дешевле, если Вы все же решили переехать в свой дом или дачу.

После того, как место для расположения газовой плиты было выбрано, необходимо найти надежный угол для установки баллона – он должен находиться на отдалении не менее 5 метров, или, если это возможно, в другой комнате.

Первый крупный этап – соединение шланга с плитой. Сначала к шлангу крепится штуцер, после чего с помощью хомута, прочно фиксируется. Далее проводится крепление к входному штуцеру плиты, на резьбу которого предварительно намотаны лен или лента фум, и дальнейшая фиксация до упора.

Вторая не менее важная стадия – крепеж газового шланга к баллону. Осуществляется он через необходимый для регулирования давления и слежения за ним редуктор, и выполняется с помощью специального переходника. В процессе монтажа, необходимо постоянно следить за тем, чтобы ни на одной детали не имелось дефектов или повреждений:

  • Не допускаются загрязнения на поверхности редуктора и газового баллона, особенно это касается мест резьбовых соединений.
  • Самого пристального внимания заслуживает шланг. Помимо того, что его длина должна быть достаточной, чтобы он в процессе эксплуатации не висел в натянутом состоянии, нужно убедиться, что на его поверхности нет трещин и узких мест, а также изломов и перекручивания. Немаловажное значение имеет срок годности – если он истек, изделие следует заменить.
  • Хомуты не должны быть покрыты пятнами коррозии – это может привести к значительному их ослаблению, если не в процессе установки, то при последующей эксплуатации.

Все подозрительные по качеству элементы настоятельно рекомендуется заменить на новые – небрежное отношение к установке газобаллонного оборудования может привести к самым неприятным и печальным последствиям.

Проверка подключения

После окончания всех работ, когда плита подключена к шлангу, а он, в свою очередь, прикреплен к баллону, в обязательном порядке проверяется факт целостности и герметичности всех соединений. Для этого осторожно открывается вентиль, до появления звука характерного шипения, которое означает, что газ выходит из него и поступает в плиту. После чего, с помощью мягкой губки, на каждое соединение наносится концентрированный пенный раствор – если при этом появляются пузырьки, значит соединение ненадежное и его требуется посильнее затянуть. В случае же, если подобное явление не наблюдается, значит все сделано верно, и газовая плита полностью готова к использованию.

Важно! В быту для работы газовых плит, используются баллоны со смесью из пропана и бутана. Как известно он, тяжелее воздуха, а потому, в случае утечек, может накапливаться в закрытых, плохо вентилируемых или невентилируемых помещениях. По этой причине категорически не рекомендуется производить установку газового баллона в подвале или подполе.

Правила установки и подключения газового баллона

Подключение газового баллона • Как правильно и безопасно?

Содержание статьи

  1. Виды газовых приборов
    1. Газовые баллоны
      1. Стальные баллоны
      2. Композитные газовые баллоны
    2. Плита и другие газовые приборы потребители
    3. Подключение газового баллона к портативной (походной, туристической) газовой плитке
    4. Редуктор
      1. Особенности выбора
      2. Тип соединения
    5. Газовая подводка
      1. Сильфонная подводка
      2. Резиновая подводка
  2. Подключение газовых приборов
    1. Необходимое оборудование и инструменты
    2. Схема подключения и последовательность действий
    3. Особенности подключения газовых приборов
      1. Подключение кровельной горелки
      2. Подключение газового котла
      3. Подключение газового гриля к баллону
        1. Требования к безопасности
        2. Выбор редуктора для газового гриля
  3. Как упростить процесс выбора и подключения
  4. Заключение
  5. Вопросы и ответы

Как подключить газовый баллон

Газовый баллон – источник сжиженного газа, тепла и комфорта для домовладений, мастерских, гаражей, дачных домов и других строений, не подсоединенных к централизованному газопроводу.

Преимущества такого источника энергии заключаются в мобильности, автономности, возможности транспортировки. При эксплуатации резервуаров со сжиженном газом требуется соблюдать правила эксплуатации и техники безопасности. По мере потребления, газ в резервуаре заканчивается. Требуется периодическая заправка газового баллона на специализированных АГЗС.

Возникает закономерный вопрос: «Как осуществить подключение газового баллона правильно?».


Виды газовых приборов

Газовый баллон

Выбор типа и объема газового баллона зависит от используемого газового прибора или потребителя. Это может быть стационарная газовая плитка, туристическая плитка-трансформер, кровельная горелка.

Для дома или дачи лучшим вариантом станет стационарный газовый баллон с максимально возможным объемом. Оптимально — от 24 литров и более. В нашем каталоге представлены модели композитных баллонов с объемом: 24 л, 30 л, 33 л, 40л, 47 л.

Для выездных мероприятий: охоты, рыбалки, отдыха на природе — правильным решением станет выбор композитного баллона с объемом от 5 до 24 литров. Размеры баллона составляют: для 5 литровых моделей (высота 347 мм, диаметр 230 мм), объемом 24 литра (высота 583 мм, диаметр 310 мм). Такие габариты позволяют без труда уместить резервуар в багажнике любого автомобиля.

Немаловажным преимуществом композитных моделей является и их масса. Она вдвое меньше, чем у аналогов из стали.


Стальные баллоны

Стальные баллоны – выпускаются производителями (ВМЗ) Россия и (НЗГА) Беларусь. Выполнены из легированной стали толщиной от 2 до 3 мм. Имеют доступную стоимость и служат десятилетиями.

Недостатком их является подверженность к коррозии и большая масса в сравнении с композитными аналогами.


Композитные газовые баллоны

Баллоны, выполненные из композитных материалов в России представлены несколькими брендами. Одним из лучших по характеристикам, качеству и долговечности считается продукция чешского бренда HPC Research. В каталоге можно посмотреть ассортимент с моделями различного объема: от 12,7 до 24,5 л.

Сборка осуществляется вручную, что исключает риски дефектов. Перед выпуском с завода каждое изделие проходит десятки испытаний. Композитные баллоны соответствуют строгим стандартам качества и безопасности, предназначены для эксплуатации как в доме, так и на открытом воздухе. Баллоны HPC Research имеют официальную заводскую гарантию 5 лет.

Эталонным европейским обладает продукция норвежского бренда Ragasco. На нашем сайте можно выбрать и приобрести модели от 12,5 л. до 33,5 л.

К бюджетным баллонам относятся изделия азиатских производителей: брендов LiteSafe и BURHAN GAS.

Важно: обратите внимание чтобы на баллоне был установлен безопасный вентиль ВБ, ВБ-2. В вентиле предусмотрен защитный клапан, стравливающий избыточное давление при перегреве баллона, исключая тем самым риски возникновения взрыва.


Плита и другие газовые приборы потребители

Перед подключением газового прибора необходимо ознакомиться с его техническим паспортом. Ключевыми параметрами в них являются: рабочее давление и расход газа. Давление измеряется в мбар, а расход в г/ч. Исходя из этих значений выбирается редуктор.

В 95% случаев газовые плиты в независимости от назначения — стационарные или переносные, имеют массовый расход газа в пределах 1000-1500 г/ч., при рабочем давлении 30-38 мбар. Зная эти значения переходим к выбору модели газового редуктора.

Важно: К эксплуатации допускаются только рабочий прибор с целыми, не прогоревшими горелками, исправными вентилями настройки интенсивности горения.


Подключение газового баллона к портативной (походной, туристической) газовой плитке


Редуктор

Особенности выбора

Редуктор – важный для правильной и безопасной работы газовых устройств прибор. Принцип его действия заключается в выравнивании давления газа до постоянного значения. Бытовые газовые редукторы поддерживают работу с давлением не ниже 30-38 мбар — т.е. необходимоее рабочее давление большинства газовых плит.

Тип соединения

На источнике потребления может быть резьбовое (сильфонное) или штуцерное. Источник и редуктор должны иметь одинаковые типы соединения подводки.

Для подключения газовых плит можно подобрать в нашем каталоге модели редукторов брендов Cavagna Group и IGT. Их технические характеристики соответствуют большинству бытовых газовых плит. Рекомендуем обратить внимание на модель редуктора для плиты IGT A302ieP2-М производства Дании. В нем предусмотрен контроль давления газа в баллоне, система газ-контроль.

Газ-контроль мгновенно перекроет подачу газа из баллона и не допустит его утечки в случае аварийного повреждения подводки. Аналогичной по характеристикам моделью является IGT A302ieP2-NМ. Бюджетным выбор без системы газ-контроль — модель редуктора IGT A302iP2.

Для плиты с резьбовым соединением подводки, обратите внимание на газовый регулятор давления для дома IGT A302i-G1.

Все газовые баллоны, представленные на российском рынке — стальные или композитные. На них установлены вентиля с соединением типа СНГ (SHELL). Исключение – модели норвежских газовых баллонов с типом соединения KLF. Для таких баллонов предусмотрены редукторы GOK 01 060 26 EN61. Это универсальная модель, которая поддерживает оба типа соединения.


Газовая подводка

Подводки бывают двух типов: сильфонная из нержавеющей стали и резиновые газовые шланги. Длина подводки должна быть на метр-полтора больше, чем расстояние от плиты до баллона — чтобы не допустить избыточного натяжения шланга.

Сильфонная подводка.

Популярна сильфонная подводка из нержавеющей стали. Она имеет неограниченный срок службы и используется для стационарных систем, характеризуется высокой надежностью и прочностью. Официальные газовые службы РФ рекомендуют использовать газовые подводки этого типа.

Резиновая подводка.

Шланг, конструктивно состоящий из 2-3 слоев резины с дополнительным армированием нитью ПВХ. В нашем каталоге можно подобрать резиновые подводки как эконом-класса (Россия или Беларусь), так и газовые шланги немецких брендов. Первый вариант обладает худшей морозостойкостью и снижает свою эластичностью при отрицательных температурах.

Для выездных мероприятий лучше применять гибкие шланги немецкого бренда GOK. Они предназначены для работы при температурах окружающей среды: от -50°C до +50°С и не теряют эластичности.

Внимательно ознакомьтесь с сертификатом изделия и убедитесь, что подводка соответствует температурному диапазону вашего региона проживания. Особенно это актуально, когда баллон установлен на открытом воздухе.


Подключение газовых приборов

Необходимое оборудование и инструменты

Для замены и подключения баллона со сжиженным газом потребуется:

  1. Баллон.
  2. Источник потребления
  3. Редуктор.
  4. Шланг.
  5. Гаечный или разводной ключ.
  6. Фум-лента.
  7. Хомуты.
  8. Мыло.
  9. Вода.

Схема подключения и последовательность действий

Визуально осмотрите резьбовые соединения на наличие загрязнений, пыли, повреждений. Шланг должен быть целым, поверхность без трещин. Хомуты для обжимки шланга на штуцере редуктора лучше использовать новые.

Работы выполняются вдали от источников огня, запрещается курение. На резьбу вентиля баллона по ходу витков наматывается фум-лента. Она необходима для герметизации соединения редуктора и баллона. Убедитесь, чтобы внутри соединительной гайки редуктора было резиновое кольцо.

Обратите внимание: резьбовые соединения вентилей газовых баллонов – левосторонние, то есть вращение при закручивании производится против часовой стрелки.

После наживления гайки, при необходимости дотяните ее с помощью газового ключа, размером 32 мм. На штуцер редуктора натягивается шланг, затягивается обжимной хомут. Аналогичное действия выполняется и для соединения к штуцеру газовой плиты.


Особенности подключения газовых приборов

Подключение кровельной горелки

Процесс соединения данного оборудования практически не отличается от подключения бытовой или туристической газовой плиты. При выборе баллона предпочтение отдают композитным или стальным баллонам от 18 до 24 литров. Это обусловлено их небольшим весом и габаритами, возможностями транспортировки в личном авто.

Редуктор подбирается в соответствии с рабочим давлением и массовым расходом газа кровельной горелки. Сильфонная газовая подводка в этом случае недопустима из-за отсутствия необходимой гибкости. Лучшим решением в этом случае станет газовый шланг отечественного производства. Подобрать оптимальную модель можно в нашем каталоге.

Подключение газового котла от газового баллона

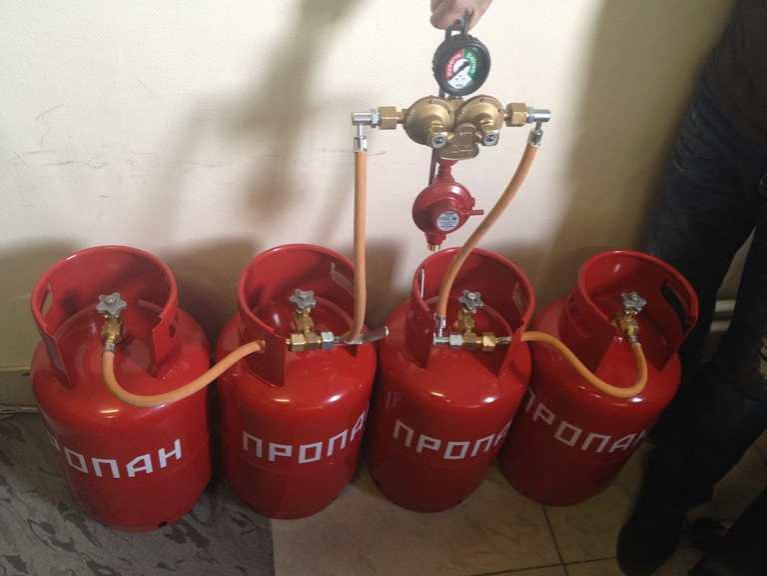

С учетом большего расхода газа к котлу можно подсоединить до 6 баллонов со сжиженным газом, а при наличии специальной рампы – до 10.


Подключение газового гриля к баллону


Требования к безопасности.

Они незначительно отличаются от требований при использовании стандартных композитных баллонов, поэтому у данных баллоенов есть дополнительные преимущества:

  • Стенки вышеуказанных моделей толще на 0,5 мм, в сравнении с обычными моделями.
  • Жаропрочность пластика также выше, он выдерживает прямой нагрев до +260°С.
  • Дно баллона имеет дополнительную защиту от возможных повреждений. Это актуально, когда на природе в месте отдыха и установки резервуара могут встречаться острые камни, ветки и другие опасные для баллона элементы.

Самыми качественными и надежными являются баллоны композитные чешского бренда HPC Research:

  1. HPC Research Grill Edition lpg 12,7
  2. HPC Research Grill Edition lpg 18,2
  3. HPC Research Grill Edition lpg 24,5

Из норвежских брендов лучшим выбором станет модель баллона Hexagon Ragasco BBQ Pro – вентиль СНГ (SHELL).


Выбор редуктора для газового гриля

При выборе редуктора учитываются технические параметры потребителя: рекомендуемое давление и массовый расход газа. В комплект поставки часто входит подводка для подключения газового баллона и редуктора. Лучше использовать именно «родные» модели.

В действительности потребители часто сталкиваются с низким уровнем качества газовой смеси, возникают случаи недостаточного уровня пламени горелки, неравномерность прогрева.

Производитель газовой арматуры GOK (Германия) рекомендует рассчитывать значения параметров оборудования с добавочным коэффициентом 0,7. То есть, если мощность газового гриля составляет 13 кВт, то на практике ее параметры часто соответствуют значению примерно в 9,1 Квт.

Добиться качественной и равномерной работы можно, если заправлять баллоны на проверенных газовых заправках. Если показатели горения все равно оставляют желать лучшего, то можно заменить редуктор на модель с более высоким расходом газовой смеси – до 1500 г/ч. вместо 1000 г/ч. Подобрать модель редуктора для гриля с необходимыми параметрами можно в разделе сайта.


Как упростить процесс выбора и подключения газовых приборов

Чтобы избежать возможных ошибок при выборе редуктора, подводки с нужными параметрами и типом соединения можно воспользоваться уже готовыми комплектами для подключения. Они подобраны с учетом всех расчетов и характеристик бытового газового оборудования.

Комплект для подключения состоит из редуктора, шланга, штуцеров. Для экономии пространства между газовой плитой и стеной – предусмотрен специальный угловой штуцер. Он позволяет придвинуть максимально близко к стене плиту и не допустить перегиба гибкой подводки.

Комплекты наборов оснащены надежными элементами соединений. Все максимально просто и безопасно. Заводская опрессовка обеспечивает герметичность, надежность и длительный срок эксплуатации.

Вам остается перейти в раздел Комплекты подключения и выбрать подходящий по длине шланга комплект. На выбор бюджетные варианты с шлангами отечественных производителей, а также изделия с морозостойкими шлангами немецкой фирмы GOK.

Для газовых грилей предусмотрены фирменные комплектации с немецкими шлангами бренда GOK.


Заключение

Как видим ничего сложного в подключении газового баллона нет. Используйте качественные комплектующие и соединения, исправные приборы. Тогда эксплуатация газовых приборов будет безопасной и эффективной.


Вопросы и ответы

Как проверить герметичность системы после подключения?

После затяжки всех соединений и их визуального осмотра на предмет целостности, необходимо выполнить проверку герметичности с помощью мыльного раствора. Для его приготовления в 500 мл воды растворяется 20 г мыла. Подойдет любое, можно использовать хозяйственное. Полученный раствор должен хорошо пенится. С помощь пульверизатора или щетки раствор наносится на места стыковки магистрали. Во время проверки вентиль баллона должен быть открыт. Если есть утечка газа – то будут наблюдаться образование пузырьков. Потребуется устранить утечку. Если пузырьки не появляются —подключение правильное, герметичное и безопасное.

Где хранить газовый баллон?

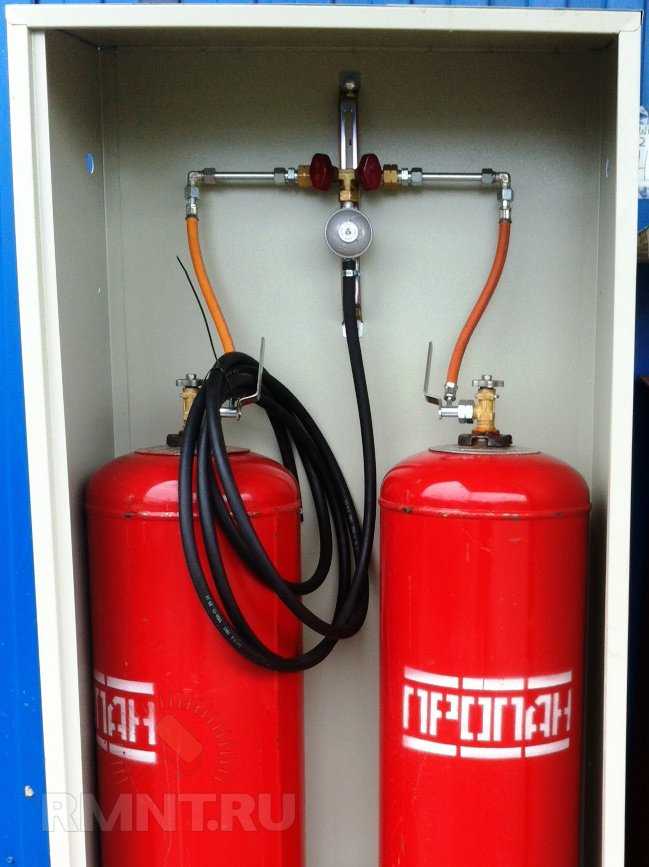

Если есть техническая возможность, то лучшим местом для хранения и подключения газового баллона станет специальный металлический ящик, установленный на открытом воздухе. Не допускается установка в подвальных помещениях и закрытых непроветриваемых помещениях.
