Содержание

чертежи и схемы, пошаговая технология по изготовлению инструмента для бурения

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

  • сталь листовая;
  • автомобильные рессоры;
  • напильник;
  • специальные тиски для фиксации заготовок;
  • молоток;
  • картон и маркер;
  • болгарка и диски для нее;
  • крепежные элементы; рулетка;
  • трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

  • вначале сделать проект, а затем — шаблон на плотном картоне;
  • взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
  • изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

  • компактный размер;
  • высокая производительность;
  • длительный эксплуатационный срок;
  • удобный в работе;
  • быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

  1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
  2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
  3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
  4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

В таком случае бурильная конструкция будет делать более продолжительные ходы, а значит, работать инструментом будет проще и быстрее. На этом шнек готов.

Сложный вариант

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

  • Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
  • Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
  • В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
  • Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
  • Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
  • Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
  • Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
  • По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

  • Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
  • Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
  • Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
  • Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Загрузка…

proagregat.com

Изготовление шнеков: технология и оборудование: процесс, подготовка, способы

Работа различных устройств механизмов основана на применении шнека. Подобная деталь представлена винтом, который характеризуется определенной формой. Примером можно назвать установку шнека в конвейерах, предназначенных для перемещения различных сыпучих материалов. Подобная конструкция получила весьма широкое распространение, представлена сочетанием самых различных узлов.



Общие сведения об устройстве и сферах применения

Рассматривая шнек следует учитывать, что он представлен разновидностью винта, который характеризуется повышенной площадью витков. Особенностями подобной детали назовем следующее:

  1. Деталь характеризуется компактными размерами и высокой эффективностью. Именно эти свойства определяют широкое распространение шнека при создании самых различных механизмов.
  2. Часто встречается ситуация, когда шнек применяется в качестве основного элемента бурильной установки. На момент вращения особая форма обеспечивает быстрое углубление и подъем грунта.

Несмотря на достаточно сложную форму для снижения стоимости изделия его изготавливают своими руками. Самодельный вариант исполнения сможет выдержать длительную эксплуатацию, однако допущенные ошибки при проведении расчетов и изготовлении детали могут стать причиной полной непригодности шнека при применении.

Подготовительный этап

Чаще всего деталь применяется в качестве основного элемента винтового конвейера. Кроме этого, есть возможность применять деталь для бурения скважин. Начать изготовление шнеков следует с подготовительного этапа. Его особенности заключаются в следующем:

  1. В интернете можно найти чертежи по которым проводится создание устройства.
  2. При необходимости можно провести расчет основных параметров при применении специальных формул.
  3. Вначале проводится выбор подходящего материала для изготовления винта. В большинстве случаев для этого подходит сталь с повышенной прочностью, которая проходит термическую обработку.
  4. Для работы потребуется сварочный аппарат и некоторые инструменты. Металл считается труднообрабатываемым материалом, для которого требуются специальные инструменты.
  5. Существенно упростить поставленную задачу можно путем изготовления шаблона при применении картона. Подобным образом можно исключить вероятность допущения серьезной ошибки.

От правильности проведения подготовительного этапа зависит то, насколько правильной формой будет обладать готовое изделие. Именно поэтому нужно провести создание заготовки из картона, после чего она прикладывается к основной части и проверяются основные параметры. Изготовить шнек можно из самых различных материалов, при выборе прочной стали можно рассчитывать на длительный эксплуатационный срок.

Изготовление шнека

Применяемая технология изготовления шнеков позволяет получить качественную и точную деталь, которая прослужить в течение длительного периода. При этом изготовить шнек можно из самых различных материалов, которые характеризуются определенными свойствами. Технология производства представлена следующими шагами:

  1. Для начала проводится проектирование и изготовление шаблона из картона.
  2. В качестве основы применяется стальная полая труба, которая может выдержать существенно механическое воздействие.
  3. Стальной лист применяется для изготовления витков. При применении сварочного аппарата они привариваются к трубе по ранее отмеченным точкам.
  4. Перемещение сыпучих материалов возможно исключительно в случае, если витки расположены всплошную.



Оба конца вала создают таким образом, чтобы могла проводится установка подшипников. Они должны быть рассчитаны на воздействие достаточно большой нагрузки. Не стоит забывать о том, что также требуется привод, который будет передавать вращение от двигателя на исполнительный орган. Шнеки могут быть самой различной длины и геометрической формы, все зависит от предназначения устройства и области применения.

Как правильно рассчитать и изготовить шнек в мастерской?

Изготовить самодельный шнек можно исключительно после проведения соответствующих расчетов. Основными параметрами можно назвать следующее:

  1. Диаметр трубы, которая выступает в качестве основания. Также уделяется внимание длине.
  2. Размеры витков и шаг их расположения.
  3. Наиболее подходящий тип материала, применяемого при изготовлении детали.

При самостоятельном изготовлении шнека в домашней мастерской приходится проводить резку металла и сварку. Именно поэтому потребуется сварочный аппарат, а также болгарка.

В технической документации можно встретить всю требуемую информацию для проведения соответствующих расчетов.

Расчет пера винтового конвейера или шнека

Наиболее важным параметром можно назвать размеры и геометрические параметры пера шнека. Для определения свойств применяются специальные программы. Примером можно назвать КОМПАС-3D. В эту программу включен также пакет, позволяющий автоматически провести расчет при введении следующей информации:

  1. Диаметр изделия.
  2. Диаметр вала, выступающего в качестве основания.
  3. Шаг расположения витков.
  4. Толщина применяемого материала.
  5. Угол пера в отношении основания.

В результате проведения автоматических расчетов можно получить подробный чертеж, на котором указываются основные параметры. Кроме этого, могут применяться и обычные формулы для определения основных параметров.

Как сделать шнек своими руками в домашних условиях

Изготовить шнек своими руками в домашних условиях можно при наличии небольшого количества распространенных инструментов. При этом сделанный винт сможет прослужить в течение длительного периода. Основными рекомендациями по выполнению работы можно назвать следующие моменты:

  1. Для начала подготавливается труба, выступающая в качестве основания. Она должна иметь строгую ось и быть без дефектов.
  2. Далее проводится отметка основных точек крепления витков.
  3. Из листа при помощи тисков проводится изготовление витков, которые после привариваются к основанию.
  4. Следующий шаг заключается в проверке правильности расположения винтов.

На сегодняшний день достаточно широкое распространение получили пластиковые варианты исполнения. Их изготовление возможно при проектировании изделия в специальной программе, после чего проводится печать на 3D-принтере. Подобный вариант характеризуется повышенной точностью, но может применяться для передачи небольшого усилия.

Способ изготовления самодельного конвейера

Как ранее было отмечено, чаще всего рассматриваемое изделие устанавливается на конвейере. При рассмотрении того, как сделать шнек своими руками в домашних условиях для винтового конвейера отметим следующее:

  1. Вал должен крепиться на подшипниках, поэтому нужно предусмотреть соответствующие посадочные гнезда.
  2. Сложность конструкции заключается в необходимости передачи вращения то электрического двигателя к винту. Для этого проводится установка специального привода, представленного сочетанием электрического двигателя с редуктором.

Качественный самодельный шнек в подобном механизме может прослужить в течение длительного периода. Важно правильно создать корпус, который зачастую напоминает желоб.

Самодельные буровые устройства

Также проводится изготовление шнека в случае, когда нужно получить буровую установку. Проводимая работа характеризуется следующими особенностями:

  1. Отрезается труба требуемой длины.
  2. На нижнем конце создается наконечник, который направляет перемещение грунта.
  3. Наконечник изготавливается из рессор, он отвечает за рыхление грунта.
  4. Резцы должны быть расположены под острым углом.

Все элементы рассматриваемого изделия привариваются сварочным аппаратом. При этом следует уделять внимание качеству шва, так как даже незначительные дефекты снижают прочность соединения.

Используемые материалы приспособления и инструменты

Для проведения работы своими руками по изготовлению шнека бура требуются определенные материалы и инструменты. При этом можно изготовить не только витки для шнека своими руками, но и многие другие элементы. Для работы требуется следующее:

  1. Листовая сталь.
  2. Рессоры автомобиля.
  3. Сварочный аппарат.
  4. Труба различной длины.
  5. Тиски для фиксации заготовки.
  6. Молоток.
  7. Напильники.
  8. Карандаш и картон.

Для изготовления спирали для шнеков рекомендуется выбирать сталь с повышенной коррозионной стойкостью, так как при эксплуатации со временем на поверхности может появится ржавчина. Некоторый инструмент для изготовления шнека есть в обычном наборе слесаря.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

способ изготовления конвейера и бура

Шнек используется на производстве (например, в аппарате для изготовления деталей их пластмассы), в качестве движителя винтового конвейера или для передвижения деталей и грузов. В бытовых условиях эта разновидность винта применяется для бурения скважин на дачных участках. Может ли человек сам изготовить шнек? Какие для этого нужны материалы и инструменты? Для этого рассмотрим, что представляет собой этот механизм.

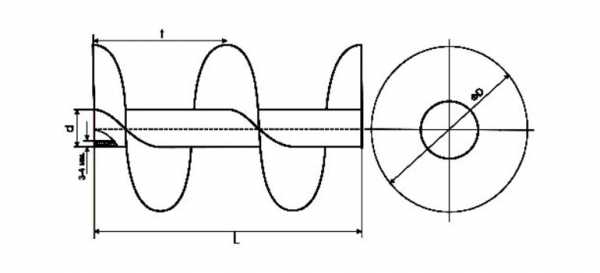

Чертеж бурового шнека.

Общие сведения об устройстве и сферах применения

Шнек – одна из разновидностей винта, имеющая увеличенную площадь витка спирали. Это позволяет ему переносить различные материалы грузы при вращении. Механизм очень компактен и чрезвычайно эффективен, что вместе с его простотой делает устройство незаменимым во многих областях техники и производства.Можно использовать шнек и в качестве бура при бурении колодцев – его конструкция позволяет вместе с углублением скважины при вращении поднимать землю на поверхность. Можно сделать шнек своими руками и применить его для изготовления самодельного снегоочистительного устройства или для подъема воды из колодца.

Способ изготовления самодельного конвейера

Схема работы шнека: 1 – скважина; 2 – реборды; 3 – разбуренная порода; 4 – долото.

Вначале надо приобрести материал, из которого будет сделан винт. Для этого на строительном рынке покупают стальной лист. Еще понадобится сварочный аппарат и некоторые инструменты. Для привода механизма нужны электродвигатель и понижающий редуктор. Для начала надо определится с типом устройства, так как такой механизм может совершать 2 движения:

  1. Если привод расположен в месте разгрузки, то нужен тянущий винт.
  2. При установке пускового модуля на стороне загрузочной горловины устройство должно быть толкающим.

Лист должен иметь толщину 2-2,5 мм. Еще нужна стальная труба длиной, равной расстоянию, на которое должны перемещаться грузы (материалы или детали). Корпус устройства может иметь сечение в виде квадрата с зазором 4,5-5 мм.

Пошаговая инструкция для изготовления подобного винтового конвейера выглядит следующим образом:

Рисунок 1. Винтовой контейнер механизирует перенос груза из одного места в другое.

  1. Изготавливают шаблон из картона для точной разметки шага навивки на трубе.
  2. Из стального листа вырезают витки спирали и приваривают по отмеченным точкам к трубе.
  3. Полученный винтовой толкатель вставляют в корпус, с входной стороны которого можно установить бункер для загрузки.
  4. Винт установлен на подшипниках. Он должен легко вращаться и не давать биений. Если эти условия не выполняются, то шнек надо сбалансировать – это позволяет избавиться при работе от шума и вибрации.
  5. При необходимости передвижения сыпучих материалов витки шнека должны быть сплошные. Шаг навивки в основной транспортной зоне должен быть больше, чем в области загрузочного бункера.
  6. Для чистки винта надо предусмотреть инспекционные люки.
  7. В конце устанавливают приводной механизм из электрического двигателя и понижающего редуктора, подсоединяют питающую сеть и проверяют работу всего конвейерного механизма.

Полученное устройство позволит механизировать перенос грузов из одного помещения в другое (рис. 1).

Самодельные буровые устройства

Рисунок 2. Вращаясь по спирали, буровой шнек врезается в землю и поднимает ее на поверхность.

Часто на дачном участке нужен бур при производстве строительных работ. Например, чтобы сделать ямки под столбики. Это устройство пригодится и для бурения скважины для колодца. Для этих целей можно – сделать шнек. В нижней его части установлены следующие детали:

  • несущая труба;
  • наконечник;
  • резак;
  • спиральная часть шнека.

Верхняя часть бура имеет рукоятку, которая может быть снята, что позволяет вставить между частями бура удлинитель для сверления глубоких скважин. Для создания устройства надо приобрести следующие детали:

  • несколько труб калибром от 20 мм до 50 мм и длиной 35-58 см;
  • отрезки пластин старых автомобильных рессор;
  • железный лист размерами 2,5х10 см, толщиной 1,8-2,2 мм.

Технология создания шнекового бура такова:

Схема самостоятельного бурения скважины.

  1. Берут отрезок трубы нужной длины (он не должен иметь изгибов и деформаций) и на одном из его концов сверлят дрелью перпендикулярное отверстие калибром 8 мм. Это нужно для соединения верхней части с ручкой или удлинителем.
  2. На нижнем конце трубы должен быть установлен наконечник – он задает направление движения грунта. Его надо вырезать из рессоры. Для этого болгаркой из нее вырезают квадрат.
  3. В трубе делают пропил (продольный), равный по толщине детали наконечника.
  4. Вставляют его острым концом внутрь трубы – получается что-то похожее на копье.
  5. Сваривают детали электросваркой.
  6. Из рессоры вырезают резак. Его длина равна половине (или чуть больше) диаметра создаваемого бура.
  7. На нем пропиливают зубцы, которые вгрызаются в грунт и разрыхляют его. Затем вынимаемая земля попадает на спираль шнека.
  8. Зубцы должны быть расположены под острым углом к основной поверхности резца.
  9. Эту деталь приваривают электрической сваркой к трубе.
  10. Из листа железа вырезают круг, равный по диаметру будущей спирали шнека.
  11. В его центре делают отверстие для основной трубы.
  12. Диск прикладывают к приваренному к трубе резцу и отмечают с помощью карандаша место их соприкосновения.
  13. По полученной отметке разрезают диск болгаркой от края до центра.
  14. Разрезанный круг укрепляют в тиски и при помощи молотка делают кусок спирали.
  15. Полученный шнек насаживают на трубу устройства и приваривают.
  16. Обрабатывают поверхность механизма при помощи металлической щетки и красят.
  17. Переходят к созданию ручки и удлинителя. Первая имеет приваренную поперечную трубу для вращения и может быть выполнена в нескольких вариантах. В качестве удлинителя можно использовать любой подходящий по длине и калибру отрезок трубы.

Количество витков спирали можно увеличить, если в этом есть необходимость (рис. 2).

Используемые материалы, приспособления и инструменты

  1. Листовая сталь.
  2. Рессоры от автомобиля.
  3. Трубы разной длины и калибра.
  4. Электрический двигатель с понижающим редуктором.
  5. Сварочный аппарат.
  6. Болгарка.
  7. Электрическая дрель со сверлами.
  8. Тиски.
  9. Молоток.
  10. Напильник и металлическая щетка.
  11. Краска.
  12. Болт.
  13. Карандаш и картон для шаблона.

Сделать шнек своими руками – задача вполне осуществимая. Надо лишь приобрести соответствующие материалы и иметь нужные навыки владения разными инструментами. Созданное на основе шнека любое устройство будет верно служить долгие годы.

moyaskvazhina.ru

Самодельныи шнек: простой и сложный вариант

При желании пробурить скважину своими руками нужно уметь подготовить для этого все необходимое, причем работа будет достаточно простая. Существует много способов изготовить самодельный шнек, который потом прекрасно будет справляться с поставленной задачей, причем он может быть в виде примитивного ручного бура для мелких заглублений, а может приобрести вид полноценного конвейера.

Чертеж бурового шнека.

Подготовительный этап

Вне зависимости от того, какой придется сделать шнек, рукоять должна быть максимально удобной и выносливой, т.к. именно она будет принимать на себя нагрузки. Сразу стоит рассмотреть 2 варианта для работы на 1 и 2 человека.

Для начала заготавливаются отрезки трубы диаметром 40 мм с толщиной стенок 3,5-4 мм. Длина зависит от того, сколько человек будет работать, а вместе с этим от индивидуальных особенностей пропорций тела, т.к. для человека 2 м ростом можно использовать лопасти большей длины, соответственно, и работа пойдет более споро.

Для среднестатистического человека используется рукоять 80-85 см, тогда как для работы в паре можно смело делать лопасти по 100-130 см в каждую сторону (удобно при бурении на большую глубину). Еще 1 отрез делается стабильный 40-50 см, причем этот отрез будет использоваться в качестве основного рабочего ствола.

Рисунок 1. Схемы шарошечных долот.

Для их взаимной фиксации болгаркой делается дуговой вырез в основном стволе, чтобы в него можно было погрузить трубу на 1\3, после чего можно тщательнейшим образом заваривать. Если есть желание повысить прочностные показатели, то внутрь ручек можно вставить профильную трубу и заварить листовой сталью. Такой ход позволит весьма серьезно повышать нагрузки без опасения вывода инструмента из строя.

Рукояти можно оставить в виде трубы, но лучше сделать на них прорезиненые накладки, которые не дадут рукам скользить, а вместе с этим уменьшат вероятность появления мозолей. Никаких ограничителей ставить не нужно, но при помощи УШМ желательно зашлифовать концы трубы, чтобы не травмировать руки при работе.

В конце в трубу вставляется болт и заваривается наглухо, чтобы только резьба была опущена вниз. Болт желательно выбирать из самых прочных сортов стал, чтобы потом не иметь осложнений.

Вернуться к оглавлению

Изготовление шнека

Простой способ позволит сделать предельно простую систему с 2-мя лопастями, которые прекрасно врезаются в грунт, но работать ими можно лишь на небольших глубинах (до 10 м), т.к. каждый раз придется доставать рабочий инструмент полностью, чтобы его продлить.

Для начала подбирается труба, аналогичная использованной выше. Длина трубы составляет 100-140 см в зависимости от роста человека, которому предстоит работать. В верхней части трубы вваривается продолговатая гайка, полностью соответствующая болту. Если продолговатую найти не получается, то можно использовать 2 стандартны, но не меньше, чтобы болт держался надежно.

Рисунок 2. Чертеж шнекового кольца.

В нижнюю часть вваривается гильза или толстый армирующий прут, который будет служить переходником к буру. Само долото может быть приобретено в специализированном магазине, но можно изготовить и примитивный вариант. Для примитивного варианта достаточно взять стальную полосу толщиной в 3 мм и длиной в 30 см, скрутить в спираль на 3 витка, после чего прокалить (охлаждение в кипящем масле или свинце). Такая спираль фиксируется в гильзе, после чего затачивается самым тщательным образом.

На данном этапе нужны будут 2 диска от болгарки, причем 1-ый на 150 мм с идеально ровной кромкой, а 2-ой на 180 мм зубчатый (по дереву). Эти 2 диска распиливаются ровно пополам, а центральная часть расширяется, чтобы совпасть с рабочей трубой. Располагаться диски на рабочей трубе будут поочередно, т.е. сначала 150 мм, а на 10 см выше 180 мм. Расположение у них под 35° к земле, чтобы добиться максимального КПД при минимальных усилиях. При фиксации есть вероятность, что придется править центральную часть болгаркой.

Трубчатые элементы для продления делаются и вовсе просто:

  1. Берется труба аналогичного диаметра и длины 100-140 см.
  2. Снизу вставляется болт и приваривается, а сверху вставляется продолговатая гайка и тоже наглухо заваривается.

Таким образом, можно делать весьма продолжительные ходы, но лучше ограничиться 10 насадками, т.к. каждый раз их извлекать проблематично из-за высокой массы.

Вернуться к оглавлению

Более сложный вариант

Схемы садовых буров: а — бур, б — шнековый бур.

Тут придется работать для изготовления гораздо дольше и упорнее, т.к. шнековый конвейер будет идти от долота до самого верха.

Долото можно использовать по описанной ранее технологии, но лучше приобрести в магазине (рис. 1). В любом случае уход за ним потребуется регулярный, а разница зависит исключительно от мастерства рабочего, т.к. можно своими руками сделать не хуже аналог.

После того как на рабочую трубу было смонтировано долото, нужно приступать к формированию спирали (рис. 2). Удобнее всего для ее изготовления использовать уже привычные беззубые диски под болгарку, но в качестве базового придется воспользоваться зубчатым меньшего диаметра, что моментально отведет на 2 план проблему корней.

Вместо дисков болгарки можно взять и выгнуть листовую сталь 2 мм, что будет гораздо экономичнее, но более трудозатратно, т.к. придется еще придавать форму идеального круга и затачивать. В любом случае работа предстоит астрономическая, причем такая процедура делается для каждого последующего шнека.

Вернуться к оглавлению

Дополнительные аспекты

При работе были использованы следующие инструменты и материалы:

  • болгарка;
  • рулетка;
  • сварочный аппарат;
  • труба;
  • болты;
  • гайки;
  • листовая сталь;
  • стальная полоса;
  • долото;
  • диски для болгарки.

Сам шнек изготавливается достаточно быстро при набитой руке, но есть ряд особенностей, которые нельзя забывать, ни при каких условиях:

  1. Резьба на болтах и направление вращения должны быть противоположными, чтобы случайно не открутить насадку, а потом не оставить ее на большой глубине под землей.
  2. Из швеллера изготавливается четырехугольник, который будет служить опорой для шнека, когда его нужно будет удержать на весу. Желательно делать конструкцию с 1 подвижной стенкой, чтобы было гораздо легче работать.
  3. В верхней части каждой трубы (10 см от края) делается сквозное отверстие, в которое можно продеть армирующий прут 12-14 мм. Это пригодится в тот момент, когда шнек нужно будет извлечь из-под земли, а длина этого не будет позволять сделать.

После того как работа завершена, можно приступать к эксплуатации.

Простой вариант делается не более часа, тогда как сложный может отнять и несколько недель.

После каждого завершения работы металл нужно очищать от земли, а потом убирать в место с пониженной влажностью. Желательно после каждого завершения работы немного править лезвия и подтачивать, чтобы они не затуплялись.

www.vseoburenii.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
