Арматурогиб — станок для гибки арматуры своими руками

При выполнении строительных мероприятий, связанных с усилением фундаментных оснований и армированием перекрытий, возникает потребность в гнутье стальных прутков. Арматурные стержни также изгибают для сооружения теплиц и изготовления стальных конструкций. Для этого используется самодельное и профессиональное оборудование. Планируя изготовить станок для гибки арматуры своими руками, чертежи можно разработать самому или купить. Остановимся детально на конструкции, изучим технологию. Подробно рассмотрим, как сделать ручной станок для гибки арматуры своими руками.

Станок для гнутья арматуры – классификация и конструкция

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.


Самодельный станок для изгиба арматуры

Устройства делятся на типы в зависимости от следующих критериев:

  • конструктивных особенностей;
  • типа привода;
  • диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

  • механическое устройство с ручным приложением усилий;
  • механизированное оборудование с питанием от электрической сети.

Принцип работы оборудования для деформации арматуры заключается в сгибании стального стержня, зафиксированного между роликоопорами путем приложения усилий со стороны упорного ролика. Специальные станки позволяют изгибать металлические пруты под необходимым радиусом.

Оборудование с ручным приводом отличается рядом преимуществ:

  • простым принципом работы, напоминающим функционирование трубогиба;
  • уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
  • мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
  • малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

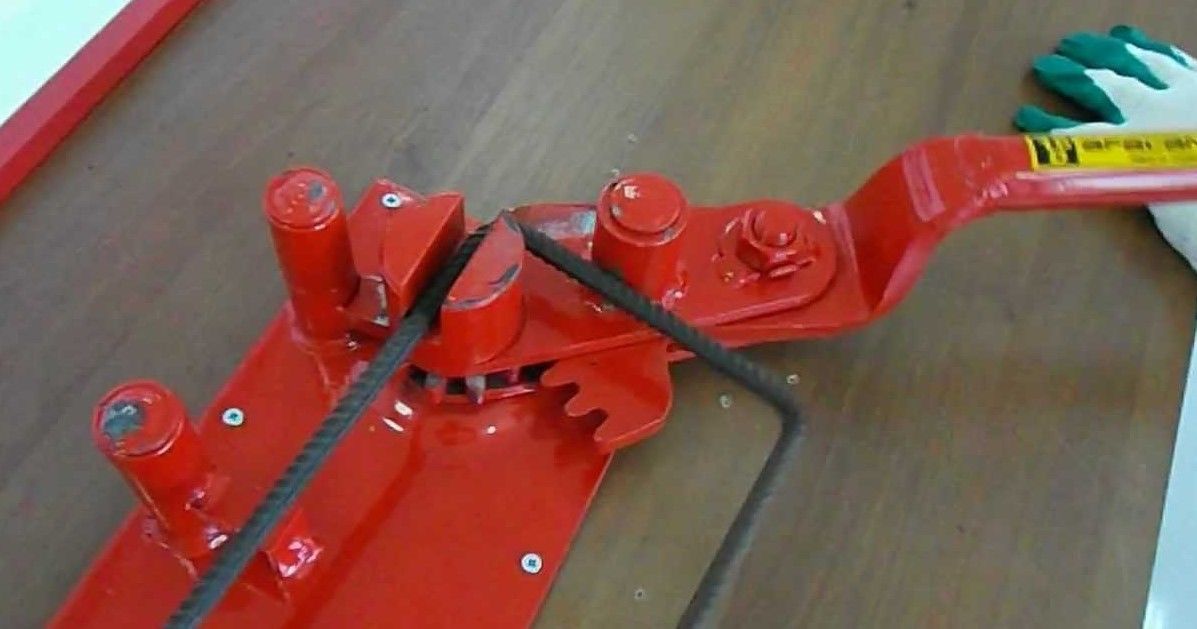

Станок для гибки арматуры ручной Stalex DR-16
Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

  • увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
  • возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
  • повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
  • возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
  • стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
  • увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
  • достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

  • мощный гидравлический привод;
  • электромеханические системы;
  • электромагнитные механизмы.


Станок для гибки арматуры с концевиком ТСС GW 40A
В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

  • облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
  • средние, изгибающие металлические стержни сечением до 4 см;
  • тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

Какой инструмент для гибки арматуры предлагается на рынке

На рынке предлагаются бытовые, а также промышленные модели специального гибочного оборудования. Заслуживает внимания ручной арматурогиб модели Afacan, предлагаемый в следующих модификациях:

  • Afacan 10E. Работает со стержнями сечением 0,6–1,2 см;
  • Afacan 12E. Изгибает прокат диаметром 1–1,2 см;
  • Afacan 16РТ. Деформирует прутки диаметром до 1,6 см.

Предлагаются также ручные универсальные гибщики, предназначенные для загибания арматурных стержней диаметром 0,6–2 см.


Ручные станки для гибки арматуры Afacan

Имеется возможность приобрести или арендовать следующие виды промышленных установок для гнутья:

  • СГА-1. При установленной мощности привода 3 кВт легко деформирует стержни диаметром до 3,2 см, обеспечивая их изгиб на 160 градусов;
  • GW-40. Конструкция устройства с трехкиловатным приводом позволяет изгибать на 180 градусов металлопрокат, диаметр которого достигает 4 см;
  • Г-40. Кинематика устройства, оснащенного ступенчатым передаточным механизмом, позволяет многократно деформировать пруток сечением до 3,2 см;
  • Г-50. Это промышленная установка, укомплектованная приводной станцией мощностью 4 кВт, деформирует арматурные прутки диаметром до 5 см.

Принимая решение о приобретении гибочного оборудования, проконсультируйтесь со специалистами. Они дадут профессиональный совет, помогут правильно подобрать устройство в зависимости от поставленных задач.

Что необходимо для изготовления самодельного станка для гибки

Набор инструмента и материалов для изготовления самодельного станка для гибки невелик, и включает в себя то, что можно достать без каких-либо проблем.


Покупной станок дли гибки арматуры

Материалы:

  • Стандартный швеллер 100 мм. Используется как несущая часть конструкции.
  • Петли для ворот. В качестве упорных ограничителей.
  • Стальной уголок. 25 и 32 мм.
  • Металлический профиль 40*20. Как и стальной уголок, применяется для изготовления корпуса устройства, а также механизма, создающего давление.

Помимо вышеперечисленных материалов, также потребуются приспособления, с помощью которых можно изготовить устройство для гибки арматуры или прутков.

Перечень инструмента:

  • Домкрат. Не следует приобретать дорогостоящие стационарные приспособления, достаточно приобрести обыкновенный автомобильный домкрат, способный поднять не менее 2 тонн.
  • Сварочный аппарат. Также не требует особых изысков, можно использовать инверторные модели. Полуавтоматические изделия слишком дорогостоящие и применяются при сварке более тонких листов металла.
  • Болгарка. Конечно, можно использовать обыкновенную ножовку по металлу, но это слишком продлить процесс изготовления станка для гибки арматуры.
  • Строительный уровень. Длина которого должна составлять не менее 1 метра.
  • Молоток.
  • Щётка по металлу.
  • Рулетка.
  • Карандаш.

Если вышеперечисленные приспособления и материалы собраны, то можно приступать к изготовлению станка для гибки арматуры и прутков.

Гибка арматуры своими руками – нюансы технологии

До начала работ необходимо подготовить заготовки требуемых размеров. Процесс ручной гибки происходит по простому алгоритму:

  • Стержень устанавливается на посадочную площадку и выставляется между фиксирующими опорами.
  • Определяется центр участка, который будет деформироваться под воздействием прилагаемых усилий.
  • Приводной рычаг вручную поворачиваться относительно оси, воздействуя на зажатый пруток.
  • Арматурный прокат деформируется на необходимый угол в процессе приложения усилий к рычагу.
  • Изогнутая деталь, соответствующая по конфигурации требованиям документации, извлекается.


Станок для гибки арматуры Г50 ВПК
Конструкция оборудования позволяет производить деформацию зажатого стержня в любом направлении. Для безопасности и удобства выполнения работ важно надежно закрепить гибочный механизм на устойчивой поверхности.

Выполнение гибочных операций на механизированных устройствах с приводом требует ознакомления с принципами работы оборудования и специальной подготовки. До начала работ следует тщательно изучить руководство по эксплуатации, а также требования техники безопасности. Конструкция многих агрегатов с гидравлическим или электромеханическим приводом предусматривает подачу команд путем нажатия на педаль. При этом заготовки подаются в рабочую зону руками.

Порядок работы на промышленном гибочном оборудовании:

  • Установите гибочный ролик необходимого диаметра, соответствующий размеру сечения металлопроката.
  • Настройте механизм устройства на требуемый угол загиба, находящийся в интервале от 0 до 180 градусов.
  • Расположите пруток в посадочной площадке рабочего ролика, зафиксируйте его на опорных стойках.
  • Нажмите на педаль включения агрегата и произведите деформацию прутка до необходимой конфигурации.

Прекратите нажимать педаль, когда заготовка приобретет требуемую форму. Затем извлеките ее из рабочего механизма. Важно соблюдать правила безопасности, не допускать попадания пальцев или одежды в зону вращения роликов.


Гибка арматуры своими руками

Как происходит гибка арматуры. Понятие процесса

Основной вопрос: как гнуть арматуру правильно?

Прокладка арматурных прутков в бетоне, с целью укрепления конструкции, называется армированием. Арматурный каркас в несколько раз повышает прочность фундамента или бетонных стен.

Важными узлами в любой конструкции являются углы – это наиболее труднодоступные места для укладки арматурных прутов. Конечно, можно уложить изделие под прямым углом, в месте соединения прихватив прутья сваркой, но при этом пострадает прочность. Поэтому используют станки для гибки арматуры, которые помогают гнуть изделие под требуемым углом, не повредив его.


Простое решение своими руками

Имея под рукой устройство для гибки арматуры, следует знать несколько основным принципов работы с ним, так как неправильное использование инструмента приведёт к нарушению прочности арматурных прутков. Основное правило – не использовать подручные средства для гибки арматуры, а только специальные инструменты, в основе которых лежит механический способ воздействия на изделие.

Основные правила процесса гибки арматуры:

  • Не совершать надпилы в местах изгиба с помощью болгарки или ножовки в местах сгибания. Это основная ошибка, из-за которой страдает изделие и существенно уменьшаются его механические свойства.
  • Не нагревать место сгиба. Процесс гибки при этом упрощается, но, как и в предыдущем пункте, ухудшается прочность изделия.
  • Необходимо соблюдать правильный радиус сгиба, который должен быть не менее 10-15 диаметров арматурного прута. Острый угол делать не следует.
  • Нельзя использовать подручные средства, такие как кувалда или молоток. Такой грубый процесс гибки приводит только к ослаблению изделия.

Как устроен гибочный ручной станок для арматуры

Конструкция самодельного гибочного устройства несложная. Малогабаритное приспособление для гибки арматуры включает следующие части:

  • рабочий стол, выполненный в виде стальной пластины толщиной 6–8 мм;
  • зафиксированные на основе упоры, которые ограничивают перемещение стержня;
  • поворотный рычаг с прижимным роликом, деформирующим стальные прутки.

Возможна также простая конструкция, состоящая из автомобильного домкрата, к которому прикреплен пуансон, и вертикальной стойки с закрепленными на ней подвижными опорами. Этот вариант устройства является переносным. Механизм позволяет легко изогнуть арматурный стержень, который касается подвижных роликов и изгибается при перемещении домкратного штока.

Схема станка для гибки арматуры из двух стальных труб

С помощью этого устройства можно изгибать арматурные изделия даже большого сечения. Чем больше сечение стержней, которые требуется согнуть, тем длиннее должны быть трубы. Диаметр труб – 1/2-3/4″.

Этапы гибки:

  • один край арматуры вставляют в первый отрезок трубы, а второй – надевают на свободный край стержня;
  • один из отрезков трубы фиксируют в тисках, вкапывают в землю, для полной надежности бетонируют;
  • второй отрезок трубы загибают вверх на требуемый угол.

Более надежными и высокопроизводительными являются электромеханические станки заводского производства. Гибочный механизм приводится в действие с помощью электропривода. Максимальные диаметры арматурных стержней, на которые рассчитано устройство, указываются в маркировке. Для ускорения процесса можно приобрести станок, выполняющий две операции: рубку в размер и гибку.

Собираем приспособление для гибки арматуры своими руками

Приняв решение собрать простое приспособление для гибки арматуры своими руками, чертежи можно заменить обычными эскизами. В них важно предусмотреть конструктивные особенности устройства, а также габаритные и присоединительные размеры. Рассмотрим, как изготовить арматурогиб ручной своими руками. Для выполнения работ подготовьте следующие материалы:

  • стальной швеллер с толщиной стенки 6 мм и длиной 0,8–1 м для металлоконструкции;
  • две стальные петли от ворот цилиндрической формы диаметром 3–4 см и длиной 10 см;
  • уголок с размером полки 2,2–3,2 см, прямоугольный профиль 4х2 см и пруток диаметром 1,2 см для сборки пуансона и корпусных элементов.


Приспособление для гибки арматуры своими руками
Потребуется также оборудование:

  • автомобильный подъемник – домкрат, способный развивать усилие до 2–2,5 тонн;
  • электросварочный аппарат с электродами;
  • болгарка, укомплектованная кругом по металлу;
  • линейка и чертилка для разметки;
  • молоток и уровень.

Собирайте станок для гибки арматуры своими руками, соблюдая последовательность операций:

  • Произведите разметку и нарежьте 5-сантиметровые заготовки, используя арматуру, профиль прямоугольного сечения и уголок.
  • Соберите пуансон, вварив в прямоугольный профиль арматурные отрезки и соединив конструкцию в верхней плоскости с уголком.
  • Подсоедините к штоку домкрата упорную пластину из швеллера, зафиксируйте ее в нижней плоскости пуансона.
  • Сварите несущую раму т-образной конфигурации, используя прямоугольный профиль и швеллер.
  • В нижней части металлоконструкции приварите ограничители, обеспечивающие фиксированное положение домкрата.
  • Приварите к боковым поверхностям вертикальной стойки уголки на одном уровне, проверьте правильность расположения.
  • Соедините электросваркой неподвижную часть петли с уголком и вертикальной стойкой, обеспечив свободное вращение подвижной части.

Собирая гибочный станок для арматуры своими руками, обратите внимание на расстояние между верхним уровнем пуансона и нижней частью подвижных цилиндров (петель). Интервал должен соответствовать размерам арматурного прутка, который планируется изгибать. Используя этот принцип, можно также изготовить ручной станок для гибки проволоки увеличенного диаметра. Существуют различные конструкции устройств, в которых процесс изгиба можно осуществить без использования домкрата, применяя обычный рычаг с роликом.

Правильный арматурогиб для тисов

Если вам требуется не простой ручной станок для гибки арматуры, а универсальное устройство для выполнения разных задач, то обратите внимание на эту конструкцию.

Идея и изготовление самодельного устройства принадлежит автору YouTube канала «ІГОР АНДРЕЙЧУК».

Практичность и функциональность самодельной приспособы объясняется очень просто — за счет использования разной оснастки можно выполнять разные операции с металлом.

На станке можно не только гнуть арматуру под прямым углом, но также изготавливать декоративные завитки, и закручивать круглые стальные прутки.

Возможности этого устройства можно посмотреть на фото ниже.


Намотка прутка


Изготовление завитка

Давайте теперь рассмотрим основные этапы изготовления и сборки самодельного приспособления для гибки.

Шаг первый — изготавливаем корпусный подшипник.

Для этого нам потребуется подшипник подходящего размера и отрезок трубы. Подбираем трубу такого диаметра, чтобы подшипник свободно входил в нее, но при этом зазор должен быть небольшим.

От круглой трубы отрезаем кусок нужной ширины. При помощи болгарки с отрезным диском делаем пропил в стенке кольца.

Вставляем подшипник внутрь кольца, и стягиваем края струбциной. Потом обвариваем.

Шаг второй — делаем в подшипнике посадочное место для установки оснастки.

От металлического уголка 30х30 мм отрезаем два одинаковых куска. Прикладываем их к профильной трубе 30х30 мм, и обвариваем. Углы стачиваем болгаркой.

Вставляем профтрубу с уголками внутрь подшипника, и привариваем уголки к внутренней обойме. Профильную трубу потом извлекаем, и обвариваем верхнюю часть.

Шаг третий — изготавливаем ручку с посадочными местами для упора.

Чтобы сделать рукоятку гибочного станка, можно использовать прямоугольную профильную трубу. Отрезаем кусок требуемой длины. Посадочные места под упор можно сделать из круглой трубы.

Подбираем трубу подходящего диаметра, после чего отрезаем от нее шесть небольших кусочков (бочонков или втулок). Затем свариваем их между собой.

Ручку из профтрубы надо прикрепить с помощью сварки к наружной обойме подшипника.

Сбоку рукоятки приваривается ранее изготовленный блок из шести втулок. Затем выполняется стандартная процедура — зачистка сварных швов и самого металла, и покраска.

Шаг четвертый — изготовление упора для заготовок.

Сделать его очень просто. Потребуется болт, подшипники и гайка. Вставляем болт в одно из посадочных мест на рукоятке, надеваем на него подшипники, и фиксируем гайкой.

Шаг пятый — подготовка
самодельного сгибающего устройствак работе.
В подшипник устанавливаем требуемую для работы оснастку (они изготавливаются отдельно — под конкретные нужды). Нижнюю часть оснастки зажимаем в слесарных тисках.

Затем на нужном расстоянии от оснастки устанавливаем упор для заготовок.

Для сгибания арматуры потребуется ручка-рычаг. Сделать ее можно из прутков рифленой арматуры, к концам которой надо приварить отрезки профтрубы. Забиваем ручку в профиль, приваренные к наружной обойме подшипника.

Также можно зажимать в тисах само приспособление. Ручка-рычаг в этом случае будет вставляться в специальную насадку, которая устанавливается сверху оснастки.

Как сделать арматурогиб своими руками, во всех деталях показано в видеоролике ниже.

В целом, конструкция получилась практичной и функциональной. А затраты времени и материалов на ее изготовление — вполне адекватные.

Подводим итоги

Определившись с конструкцией устройства, можно самостоятельно изготовить гибочный механизм, предназначенный для придания стальным пруткам необходимой формы. Важно ответственно подойти к разработке документации. Следует использовать проверенные чертежи, по которым изготавливалось гибочное оборудование, или самостоятельно создать эскиз натурного образца. Для домашних умельцев предоставляется широкое поле деятельности. Результат – самостоятельно изготовленное гибочное устройство, применение которого позволит сэкономить денежные средства.
