Предназначение гидравлического домкрата

Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.

Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.

Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники.

Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.

Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.

Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.

Конструкция гидравлического домкрата

Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.

Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.

Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.

Принцип работы гидравлического домкрата

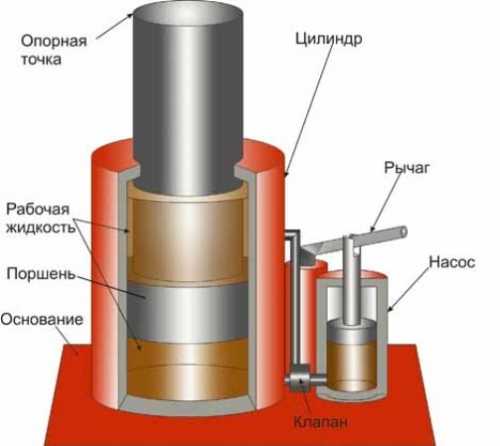

Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.

Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.

Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда – плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД – до 80% и значительную грузоподъемность – до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.

Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность – невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.

Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными – один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.

Классификация гидравлических домкратов

Выделяют несколько разновидностей гидравлических домкратов.

Бутылочные гидравлические домкраты

Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса – от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими – это универсальность использования, компактность и большая площадь опоры.

Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.

Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.

Подкатные домкраты

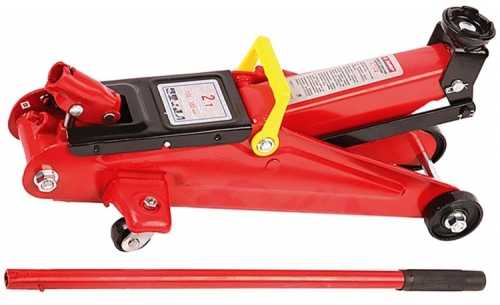

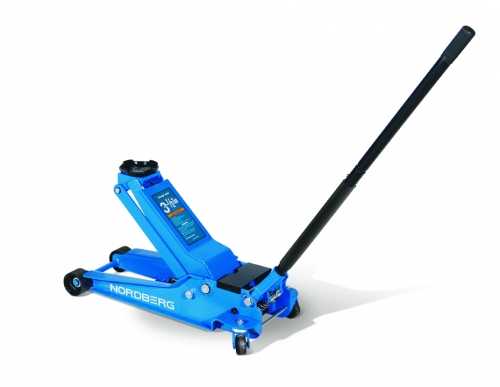

Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.

Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично – поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.

Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия – подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.

Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:

• Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
• Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
• Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.

Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.

Гидравлические гибриды

Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее – двухуровневое домкрат используют в на высоте 65 – 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 – 80 тонн. Начальная высота подхвата – низкая. Применяется исключительно как оборудование для автосервиса.

Зацепные домкраты

Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.

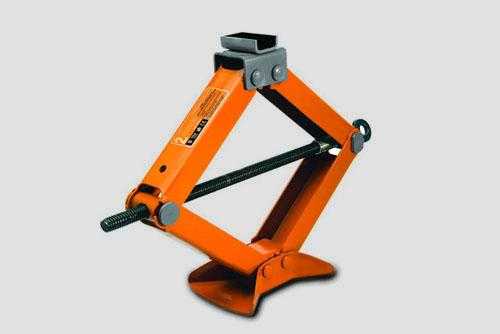

Ромбовые домкраты

Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.

В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.

Изготовление гидравлического пресса

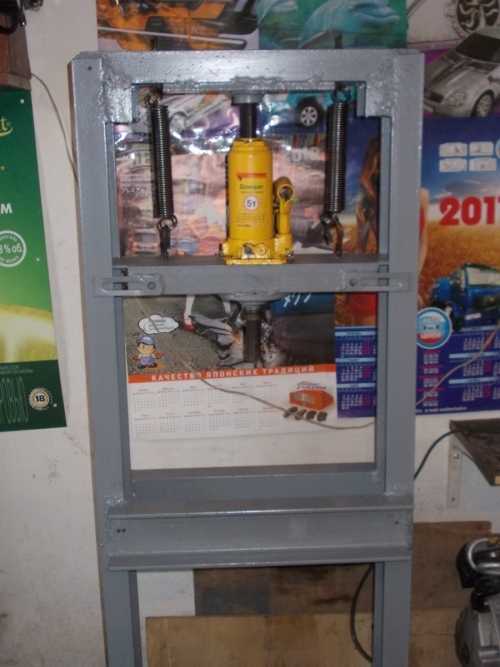

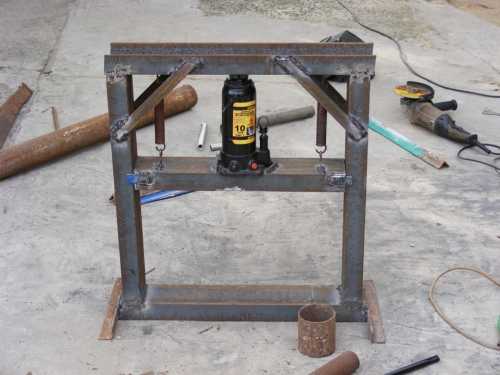

Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.

Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.

Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.

После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.

Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.

Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.

При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.

Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.

Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.

Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.

При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.

Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.

Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.

Ремонт гидравлического домкрата

Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.

Протекание масла

Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.

После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.

Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.

Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.

Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.

Попадание воздухa

В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.

Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.

Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.

Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.

Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.
