Гидравлический пресс – Законченные проекты

Сделал я когда-то на работе пресс из 3-тонного домкрата и подножных материалов. Для всяких там подшипников и т.д.

Нужно заметить, что раньше я с прессами не работал, это мой так сказать «первенец». Попробовав его первый раз, получил массу удовольствия. Гидравлика – это сила. Когда первая эйфория от новой игрушки прошла, стали проявляться недостатки. Мелковат размер, неудобно перестраивать под детали разной высоты (для подстройки под прессуемую деталь нужно крутить четыре гайки). Что ж, никуда не денешься, это плата за простоту и дешевизну конструкции. И стали меня посещать мысли сделать большой мощный пресс. С запасом, «на вырост», так сказать. Классической конструкции и чтобы плунжер давил сверху вниз. Типа такого:

Как было описано товарищем SVMCC http://www.chipmaker.ru/topic/22464/page__p__325717__hl__svmcc__fromsearch__1#entry325717 пробовал заставить работать кверху ногами свой домкрат – трехтонник, но оказалось, что в нем клапана гравитационного действия. Простыми словами шарики прижимаются к своим седлам только силой земного притяжения. Поставить пружинки не придумал как, уж больно там мало места. Да и представил, что при работе ручку домкрата придется тянуть вверх – не привычно. Пришлось идею с переворотом отложить. Присматривал насос и гидроцилиндр в интернет-магазинах, например такие:

Уже почти собрался покупать, но потом попалась статья про переделку домкрата (журнал домашних мастеров САМ, №7, 1998, стр. 22). Понравилась. Очень. По функциональности ничем не хуже, чем комплект «насос + гидроцилиндр», но домкрат обойдется значительно дешевле. Купил в интернет-магазине домкрат на 20 тонн, с таким расчетом, что даже если не сделаю пресс, так хоть домкрат сам по себе когда-нибудь пригодится.

Разобрал, снял внутренние размеры.

Нарисовал в SW модели двух деталей для модификации домкрата:

Нашел фирму, торгующую гидравлическим оборудованием, купил пару штуцеров и обжатый гидравлический шланг на 400 бар.

Прошло достаточно много времени, всё было как-то не до того. В общем, руки не доходили. И вот досталось мне как-то некоторое количество швеллера №12, и тут же вспыхнула с новой силой давняя идея. Распечатал эскиз двух деталей для домкрата, поузнавал у знакомых про недорогого токаря, передал через знакомых рисунок, дождался ответа. Ценой в 350 гривен (почти 50$) не сильно впечатлился. Решил попробовать сделать сам, правда смущало отсутствие опыта токарных работ. Когда-то давно обтачивал пруток, торцевал на ТВ-6, вот и весь опыт. Но уж очень хотелось опробовать наконец в деле свой станок и сделать всё САМОМУ. Резьбу резал и растачивал вообще первый раз в жизни. Ломал резцы, затачивал, и снова в путь.

Для первой детали (смотри эскиз выше) нужен был круг диаметром 70 и длиной почти 250мм. Поиск заготовки нужного размера успехом не увенчался, да и при обточке его добрая треть ушла бы в стружку. Пришла мысль деталь сделать составной. Нашел в гараже цилиндр и шестигранник подходящего на глаз размера. На шестиграннике нарезал с двух сторон резьбу. Просверлил сквозной канал для масла диаметром 4 мм (нашел у себя в запасниках новенькое сверло длиной 200 мм). Кстати отверстие на выходе получилось правильно – соосное, видимо, сверло было заточено идеально симметрично – хоть стволы сверли. В цилиндре просверлил отверстие, расточил, нарезал внутреннюю резьбу, скрутил цилиндр с шестигранником, обварил с обеих сторон для герметичности. Проверял на керосин с мелом – не течет. Цилиндр проточил, нарезал наружную резьбу, заторцевал. Результат ничуть не похож на эскиз, но на функциональность не влияет. Вот что получилось:

С противоположного конца рассверлил в шестиграннике отверстие и нарезал метчиком резьбу М10х1 для штуцера гидрошланга:

Из чугунной подставки вырезал болгаркой кусок и выточил крышку:

Комплект насоса:

Насос в сборе:

Для второй детали (смотри эскиз выше) у меня в гараже заготовки тоже не нашлось 🙁 . Понапрягал знакомых. У одного нашелся кусок квадратного проката сечением 80х80мм и он любезно согласился отрезать от него кусок длиной 65мм, за что ему большое спасибо. Вот так у меня появился «почти куб» вместо цилиндра для второй детали. За изготовление детали боялся браться. Заготовка одна, второй попытки не будет. Когда всё-таки СДЕЛАЛ, чуть не прыгал от радости. Показывал одному знакомому бывшему токарю, тот сказал, что сделано весьма неплохо. Я был неимоверно горд собой. 8)

Ход изготовления:

На токарник установил четырехкулачковый патрон:

Заготовку просверлил, расточил, нарезал внутреннюю резьбу М68х1,5:

Боковую грань заторцевал, просверлил отверстие Ø 4мм до центра, рассверлил и нарезал метчиком резьбу М10х1 для штуцера гидрошланга:

На обратной стороне куба по углам просверлил четыре отверстия для крепления к основанию и нарезал резьбу М8.

Комплект гидроцилиндра:

Гидроцилиндр в сборе (без верхней гайки):

Гидравлику собрал и проверил на работоспособность:

Раму пресса, как уже упоминал выше, сделал из 12-см швеллера.

Отверстия в стойках с каждой стороны разметил, просверлил сверлом 3мм и последовательно рассверлил сверлами 8, 13, 16мм. Шаг отверстий – 60мм.

Отверстия меньшего диаметра, видные на фото – не мои, были изначально. Аналогично просверлил поперечные балки. Получилась такая конструкция:

Для крепления гидроцилиндра рассматривал разные варианты:

Этот самый простой в реализации, но сжирает кучу полезного пространства по высоте. Решил, что гидроцилиндр будет вынесен выше верхних балок, как на классических конструкциях, например:

Сначала думал закрепить примерно так:

Но что-то конструкция не понравилась. Шпильки будут работать «на разрыв», да и громоздко получается. Придумал, как всё сделать из того же швеллера. Вместо шпилек использовал две боковины, а вместо опорной плиты – кубическое основание, усиленное ребрами жесткости. Конструкция несколько увеличилась в высоту, но с точки зрения сопромата стала намного лучше. :good:



Кубическое основание для крепления гидроцилиндра сварил из двух кусков швеллера:

Вварил внутрь ребра жесткости:

И изготовил две боковины-крепления.

Сборка – прикидка:

Для автоматического подъема плунжера вверх нашел две пружины от старого дивана и изготовил разъемную деталь. Сначала грубо выпилил болгаркой заготовку из двух скрепленных торцами кусков полосы толщиной 10мм:

Просверлил, расточил, проторцевал:

Обработал неровные края на точиле:

Просверлил отверстия, прошлифовал лепестковым кругом, вставил проушины для пружин. Получилась вот такая деталь:

Для закрепления другого конца возвратных пружин нужны были еще две крепежные детали. Для их изготовления взял кусок той же полосы толщиной 10мм:

Разрезал вдоль на две заготовки, от каждой отрезал кусок и приварил с разворотом на 90 градусов. После чего детали просверлил, обточил на точиле, прошлифовал болгаркой с лепестковым кругом:

Эти крепления приварил к основанию гидроцилиндра:

Для крепления и натяжения пружин изготовил винтовые стяжки. Шпилька М8, накрутил гайки и приварил кольца (пружинные шайбы М16):

Для этих стяжек думал сделать гайки – барашки. Выточил две бобышки, просверлил, нарезал резьбу, собирался приварить «рожки», но потом решил, что не нужно:

Блок гидроцилиндра в сборе:

Гидравлика в сборе:

Для крепления нижних перемещаемых балок, из подкаленного прутка Ø 16мм изготовил две шпильки. Нарезал резьбу:

Приварил на них шляпки – ограничители из таких же рассверленных гаек:

К ним в комплект изготовил две удлиненные гайки (чтобы было удобно закручивать от руки):

Обычно нижняя балка будет крепиться только этими двумя шпильками, но для особо силовых работ можно будет закрепить ее дополнительно через вторую пару отверстий.

На правую боковую стойку приварил крепление для насоса с таким расчетом, чтобы ручка насоса находилась на высоте примерно 80 см от пола:

Насос закрепил на платформе:

После полной сборки – подгонки пресс снова полностью разобрал, промыл и покрасил.

Конечный результат:

Внешние габариты (ВхШхГ): 1300х700х320(без учета рукоятки насоса) мм.

Размеры внутри рамы:

– Ширина между вертикальными стойками: 405 мм.

– Максимальная высота между торцом плунжера и нижней балкой: 720 мм.

Ход плунжера гидроцилиндра: 125 мм.

Усилие: 20 тонн.



Конструкция разборная, поэтому при необходимости легко подвергается модификации. В будущем планирую поменять гидрошланг на более короткий, присоединить манометр, ну и может ещё чего придумается…



Оборудование:

Токарник 1П611

Сварочный инвертор IMS 1600

Точило Bosch GSM 200

Болгарки Bosch GWS 20-230JH и Bosch GWS 14-125CIE соответственно с отрезным и шлифовальным лепестковым кругами.

Дрель Makita 6413

Перфоратор DeWalt D25103K (в качестве мощной дрели)

Ну и, соответственно, мелкие приспособления и расходники.

Был бы фрезер, и ему бы работа нашлась, но «нет, так нет», пришлось обходиться тем, что есть.



Материалы:

Домкрат 20т (украинско – китайский) – 290грн.

Обжатый гидрошланг 400бар, 150см – 78грн.

Два штуцера – 40грн.

Швеллер №12 ≈ 5 метров, сталь КН*

Болты М16х40 класс прочности 5.8 с гайками и шайбами (вполне подошли бы М16х30, но не попались в магазине) – 24 шт., 110грн.

Стальной параллелепипед 80х80х65мм, сталь Ст45

Стальной шестигранник Ø(по граням) 27мм, длина 250мм, сталь КН*

Стальной цилиндр Ø75мм, длина 80мм, сталь КН*

Чугунная литая плита, толщина ≈ 16мм – 1дм2.

Стальная полоса толщиной 10мм, ≈ 20см, сталь КН*

Проушины такелажные – 2 шт., 8грн

Пружины Ø 22мм, длиной 260мм из проволоки Ø 3,5мм – 2 шт.

Стальной пруток Ø16мм, длина 400мм, сталь, наверное, Ст45, так как заметно подкаленный.

Ну, и так ещё, по мелочам, немножко всего.

————–

* сталь КН – «какая нашлась» :rolleyes:



В этой публикации я попытался показать, что для изготовления многих изделий не обязательно иметь в своем распоряжении большой станочный парк и заготовительный цех по соседству. Буду рад, если подстегнул кого-нибудь из новичков, таких как я, к осуществлению какого-либо своего проекта, на который не хватало духу ввиду отсутствия вышеуказанных условий. Ведь зачастую для хоббиста, немного изменив первоначальную задумку, можно обойтись минимумом инструментов и подножными материалами.

Выражаю признательность людям из моего окружения за моральную поддержку и советы по улучшению конструкции, а также за помощь в добывании материалов для работы.

Проект неспешно длился несколько месяцев. Как раз в этот период окончательно сдохла цифромыльница, так что некоторые этапы работы оказались пропущены или, где это было возможно, заменены кадрами снятыми позднее и чем попало, «в связи с чем приносим свои извинения » ©.

Прошу сильно не пинать, это мой первый большой проект подобного рода. Старался сделать как можно лучше. Насколько получилось – судить вам… :rolleyes:

www.chipmaker.ru

Пресс гидравлический ручной своими руками чертежи

Пресс гидравлический ручной своими руками, чертежи конструкции, ее описание и видеоматериал, наглядно демонстрирующий особенности устройства.

Рассматриваемое приспособление предназначено для обработки материалов и изделий из них высоким давлением. Гидравлический ручной пресс имеет вертикальное расположение рабочего гидроцилиндра и состоит из пяти основных элементов:

  1. Стойка.
  2. Подвижная плита (балка).
  3. Неподвижная балка.
  4. Пружина растяжения.
  5. Ползун (поперечина).

Прежде чем перейти к проектированию пресса, необходимо выбрать бутылочный (вертикальный) гидравлический домкрат, который будем использовать в проектируемой конструкции.В нашем примере, мы остановились на телескопическом двуштоковом домкрате, со следующими техническими параметрами:
  • грузоподъемность – 5000 (кг)
  • размеры основания – 115 х 118 (мм)
  • высота минимальная – 202 (мм)
  • высота максимальная – 388 (мм)
  • вес – 4,7 (кг)

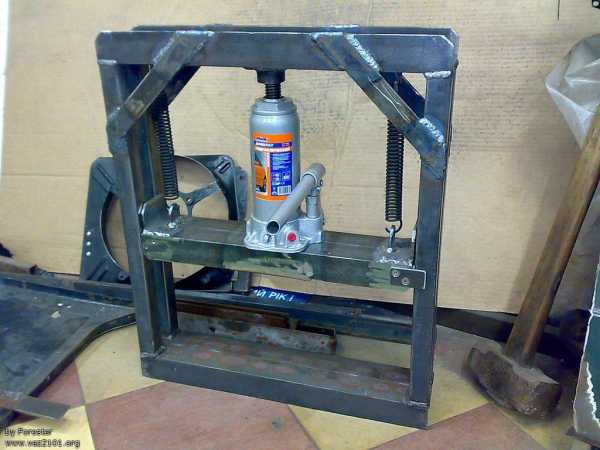

Зная параметры домкрата, приступим к выбору пружины растяжения. Выбираем ее из стандартного ряда, предложенного производителями.

Имея геометрические размеры домкрата и пружины, можно приступить к разработке самой конструкции, детали которой, изготовим из стандартного металлопроката:

  • швеллер № 5 ГОСТ 8240-89
  • швеллер № 6 ГОСТ 8240-89
  • листовой металл толщиной 6 (мм) ГОСТ 19903-74
  • труба бесшовная холодно катанная 22 х 3 (мм) ГОСТ 8734-75
  • труба бесшовная холодно катанная 28 х 3 (мм) ГОСТ 8734-75

По предложенным чертежам, изготовим детали из предложенного металлопроката, соединим их между собой сварным швом, используя при этом любое сварочное оборудование, с которым Вы умеете неплохо обращаться.

СТОЙКА

ПОДВИЖНАЯ ПЛИТА

НЕПОДВИЖНАЯ БАЛКА

ПОЛЗУН

Сварные швы сборочных единиц обработаем абразивным кругом и нанесем лакокрасочное покрытие, что придаст изделию красивый внешний вид. Покрытие должно состоять из преобразователя ржавчины, грунтовки и эмали.

Посмотрим, как это работает.

Заключение.

Имея такой пресс в домашней мастерской, можно создавать усилие до 10 (т) при выполнении следующих работ:

  1. Производить запрессовку и выпрессовку деталей различных узлов оборудования.
  2. Склеивать детали между собой.
  3. Гнуть детали под разными радиусами и углами.
  4. Брикетировать.
  5. Выдавливать масло или сок.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Гаражный гидравлический пресс: как изготовить

Гидравлический гаражный пресс своими руками

Гаражный пресс гидравлический хорошо иметь под рукой при выполнении ремонтных работ, которые требуют прессования. Часто его используют для запрессовки втулок, при снятии и установке подшипников, изготовления деталей, требующих гибку из листового металла. Статья подскажет, как собрать гидравлический пресс гаражный своими руками.

Особенности и принцип работы гидравлического пресса

Гаражные гидравлические прессы позволяют обрабатывать детали и материалы под давлением. Работа механизма осуществляется посредством специальной жидкости, находящейся под повышенным давлением в системе.

Особенности конструкции:

  • В составе два основных цилиндра или камеры.
  • В меньшем из них давление жидкости увеличивается, и она передается в рабочую емкость большего размера.
  • Цилиндры между собой соединяются трубопроводом или посредством специального канала.
  • В большом отделении рабочая жидкость, которой обычно служит специальное масло, создает усилие на поршень.
  • С его помощью давление передается на исполнительный инструмент.
  • Затем на обрабатываемую деталь.

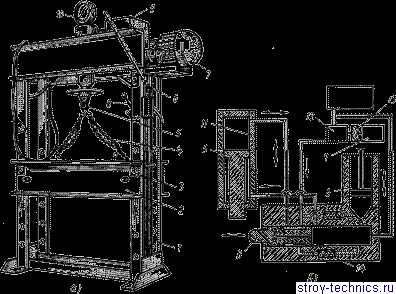

Схема гидравлического пресса для гаража

  • Рабочий цилиндр монтируется обычно вертикально, и, как исключение, горизонтально.
  • Развиваемое усилие до нескольких тонн, что зависит от требуемой его величины.
  • Гидравлический пресс ручной для гаража применяется для гибки труб, запрессовки и выпрессовки деталей, изготовления резиновых и пластмассовых изделий.
  • Такое устройство позволяет производить рихтовку элементов кузова авто, спрессовать старые бутылки, консервные жестяные банки, картон и другие операции.
  • Цена готового оборудования достаточно высокая, а при самостоятельной сборке средства тратятся лишь на приобретение набора комплектующих. К тому же в этом случае можно сделать агрегат, который будет подогнан для потребностей выполнения работ в конкретном гараже.

Совет: Для своего гаража мощность пресса достаточна до 15 тонн. Но прежде, чем приобретать агрегат, следует определить, какие работы на нем будут выполняться.

  • В большей емкости давление создается встроенным или отдельным насосом.

Использование домкрата для гидравлического пресса

Как подготовить сборку пресса

Создать нужное давление в основном цилиндре можно ручным гидравлическим насосом, который может быть встроенным в конструкцию или стоять отдельно. Все зависит от выбранного оборудования для сборки приспособления.

Наиболее простым и легко выполняемым вариантом самодельного пресса является конструкция, изготовленная на основе использования бутылочного типа гидравлического домкрата, с ручным встроенным насосом.

Для этого потребуется:

  • Определить усилие, которое он должен развивать.
  • Подобрать и приобрести нужный домкрат.
  • Перед тем, как приступить к сборке пресса, необходимо подобрать или разработать чертеж конструкции. Недостаток готовых чертежей – он может не соответствовать конкретным работам, что приведет к дополнительной доработке конструкции.

При сооружении гидравлического пресса можно использовать один из двух вариантов:

  • Размещение домкрата на основании станины с давлением поршня вверх. Это наиболее распространенный вариант.
  • Фиксирование домкрата ближе к верху, а давление поршня будет подаваться вниз. Это узкоспециализированный вариант, используемый чаще всего в специализированных слесарных мастерских. Его удобно применять для выпрессовывания подшипников,втулок.

Совет: Перед началом сборки следует правильно выбрать рабочее положение домкрата. Если движение его штока должно осуществляться только вверх, переворачивать инструмент нельзя.

Как разработать проект пресса с использованием гидравлического домкрата

После выбора варианта конструкции приобретаются нужные составляющие. Важным элементом пресса является станина. Это рама, внутри которой размещается домкрат. Ее прочность должна быть достаточной, чтобы выдерживать большие усилия от домкрата и иметь некоторый запас.

При этом:

  • Основание станины имеет вид платформы.
  • Ширина ее зависит от размеров элементов, которые планируется обрабатывать на прессе. В любом случае, проем должен быть больше, чем суммарные размеры всех деталей, размещаемого оборудования на нем.

Чтобы определить подходящую высоту, складываются такие параметры:

  • Габаритные размеры домкрата.
  • Величина хода штока при работе инструмента.
  • Толщина используемого стола.
  • Высота заготовок.

По предлагаемой схеме домкрат монтируется внизу на раме, а упираться детали будут наверх станины, как на фото.

Установка домкрата на основание пресса

  • От штока усилие передается на обрабатываемую деталь посредством подвижного рабочего стола, который монтируется на раму поверх домкрата.
  • Стол свободно перемещается по направлению вверх-вниз по раме и удерживается в вертикальном положении боковыми направляющими.
  • По бокам домкрата фиксируются оттягивающие пружины, которые одной проушиной закреплены к основанию станины, а к подвижному столу другой. Их назначение — возвращать домкрат в первоначальное положение при задвинутом штоке.
  • Можно выбрать вариант, когда приспособление, имеющее вид оправки, одето на шток. В этом случае один конец пружины крепится к оправке, а второй фиксируется к основанию.

По другой схеме работы пресса упором для деталей станет основание станины, а на подвижный стол будет установлен домкрат, подвешенный к верху рамы на специальные оттягивающие пружины.

Установка домкрата вверху станины

  • По обеим рабочим схемам под головку штока агрегата предусматривается гнездо, расположенное на узле сопряжения:
  1. в нижней части подвижного стола по первому варианту;
  2. верха станины по второму варианту.

Это небольшой отрезок трубы, который подходит по диаметру.

Какие понадобятся материалы и инструменты для изготовления пресса

Потребуются следующие инструменты:

  • Аппарат для сварки.
  • Набор электродов.
  • Слесарная ножовка.
  • Шлифмашинка с отрезным диском.
  • Силовым агрегатом выбирается гидравлический домкрат.
  • Пружины можно использовать:
  1. от дверей;
  2. от передних кресел легкового автомобиля.

При расположении домкрата внизу оттягивающим приспособлением может быть грибок моста автомобиля со сдвинутыми шлицами, который одевается на шток, к нему и основанию рамы крепятся пружины.

При сборке может понадобится металлопрокат:

  • Швеллер не менее № 8.
  • Трубы прямоугольная или квадратная, сечением выше 40х40 миллиметров.
  • Равносторонний уголок больше 50х50 миллиметров для изготовления станины, основания для нее, съемного упора, рабочего стола.
  • Стальной лист, толщиной свыше 8 миллиметров. Он может понадобиться для изготовления настила на основание и элементы конструкции, позволяющие выравнивать поверхности.
  • Стальная полоса толщиной 10 миллиметров. Для изготовления направляющих, при необходимости ребер жесткости станины.
  • Под головку штока домкрата отрезок трубы, длиной около одного сантиметра.

Инструкция по регулировке рабочего хода штока агрегата и высоты обрабатываемых деталей:

  • Вверху станины устанавливается винтовой привод, вращение которого осуществляется штурвалом.
  • Вворачивая винт, на конце которого плита, можно уменьшать просвет внутри станины для деталей или закрытую высоту пресса.
  • Предусматривается установка съемного упора, который имеет вид рабочего подвижного стола, зафиксированного на раме прутками или болтами с гайками. Для этого в станине делаются отверстия, шаг которых по высоте меньше, чем ход штока от используемого домкрата.
  • Предусматривается применение сменных вставок-подкладок, изготовленных из стального профиля.

Совет: Размеры на чертеже указываются с учетом габаритов домкрата, припусков под обработку деталей и размеров металлопроката, который предполагается применять при сборке пресса.

Как собрать гидравлический пресс

После разработки чертежей, приобретения необходимых инструментов и материалов, всех комплектующих, можно изготовить пресс гаражный напольный гидравлический.

Для изготовления станины:

  • Металл режется по размерам, определенным чертежами.
  • Просверливаются все, предусмотренные конструкцией, отверстия на деталях.
  • Из труб сваривается основание конструкции.
  • Сверху крепится стальная пластина.
  • Изготавливается П-образное устройство со строго прямыми углами.
  • Приваривается к основанию.

При изготовлении перемещаемого рабочего стола необходимо:

  • Подготовить швеллер или трубу определенной длины, меньше, чем размер между стойками рамы.
  • Приваривается к трубе кусочек элемента под шток домкрата.
  • Для изготовления направляющих стола берутся отрезки полосы, длиной по ширине станины.
  • Труба заводится между стойками рамы.
  • Приставляются по бокам полосы.
  • Вся конструкция стягивается болтами с гайками.
  • Аналогично изготавливается съемный регулировочный упор, но в полосах, расположенных напротив стоек, выполняются отверстия, которые служат для фиксации упора на нужной высоте.
  • Закрепляются оттягивающие пружины.
  • Устанавливается домкрат.

Подробно об изготовлении гидравлического пресса можно увидеть на видео.
