Сталь 15Х5М – компания Владресурс
Марка : | 15Х5М (другое обозначение Х5М) | |
Классификация : | Сталь жаропрочная низколегированная | |
Дополнение: | Сталь мартенситного класса. Рекомендуемая температура применения до 600 °С ; Температура интенсивного окалинообразования 650 °С ; срок работы – более 10000 ч.
| |
Применение: | Трубы, задвижки, крепеж и другие детали, от которых требуется сопротивляемость окислению при температуре до 600—650 °С.; | |
Известны |
Химический состав в % материала 15Х5М
ГОСТ 20072 – 74
C | Si | Mn | Ni | S | P | Cr | Mo | W | V | Ti | Cu |
до 0.15 | до 0.5 | до 0.5 | до 0.6 | до 0.025 | до 0.03 | 4.5 – 6 | 0.45 – 0.6 | до 0.3 | до 0.05 | до 0.03 | до 0.2 |
Температура критических точек материала 15Х5М.
Ac1 = 815 , Ac3(Acm) = 848 , Ar |
Технологические свойства материала 15Х5М .
Свариваемость: | трудносвариваемая. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Механические свойства при Т=20oС материала 15Х5М .
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Трубы горячедеформир., ГОСТ 550-75 |
|
| 392 | 216 | 22 | 50 | 1180 |
|
Пруток, ГОСТ 20072-74 | Ø 90 |
| 390 | 215 | 22 | 50 | 1180 | Отжиг 840 – 860oC,Охлаждение печь, |
Лист толстый, ГОСТ 7350-77 |
|
| 470 | 235 | 18 |
|
| Отжиг 840 – 870oC,Охлаждение воздух, |
Твердость 15Х5М горячекатанного отожженного , ГОСТ 20072-74 | HB 10 -1 = 217 МПа |
Твердость 15Х5М , Трубы горячедеформир. ГОСТ 550-75 | HB 10 -1 = 170 МПа |
Физические свойства материала 15Х5М .
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | 2.11 |
|
| 7750 |
| 430 |
100 |
| 11.3 | 37 | 7730 | 483 |
|
200 |
| 11.6 | 36 | 7700 |
|
|
300 |
| 11.9 | 35 | 7670 |
|
|
400 | 1.78 | 12.2 | 34 | 7640 |
|
|
500 | 1.45 | 12.3 | 33 | 7610 |
|
|
600 | 1.02 | 12.5 |
| 7580 |
|
|
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Зарубежные аналоги материала 15Х5М
Внимание! Указаны как точные, так и ближайшие аналоги.
США | Германия | Япония | Франция | Евросоюз | Италия | Китай | Венгрия | Польша | Румыния | Чехия | ||||||||||||||
– | DIN,WNr | JIS | AFNOR | EN | UNI | GB | MSZ | PN | STAS | CSN
| ||||||||||||||
|
|
|
|
|
|
|
|
|
|
Обозначения:
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
| |
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
| |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
vladresurs.ru
Заготовки деталей трубопроводной арматуры. Закалка на воздухе от 950-970 °C (выдержка 2,5-4,5 ч в зависимости от толщины и массы заготовки) + Отпуск при 750-770 °C, охлаждение в печи до 400 °C и далее на воздухе | ||||||||
≤200 | – | ≥294 | ≥490 | ≥18 | ≥40 | ≥588 | 149-197 | – |
Сортовой прокат (образец). Закалка на воздухе с 900 °С + Отпуск, охлаждение на воздухе | ||||||||
– | 200 | ≥990 | ≥1260 | ≥16 | ≥63 | – | – | ≥35 |
Образцы из труб с толщиной стенки 10-12 мм. Нормализация + Отпуск | ||||||||
– | – | ≥485 | ≥640 | ≥18 | ≥78 | – | – | – |
Сортовой прокат (образец). Закалка на воздухе с 900 °С + Отпуск, охлаждение на воздухе | ||||||||
– | 400 | ≥1010 | ≥1220 | ≥18 | ≥64 | – | – | ≥35 |
Листовой горячекатаный (4,0-50,0 мм) и холоднокатаный (4,0-5,0 мм) прокат по ГОСТ 7350-77. Отжиг при 840 – 870 °C, охлаждение на воздухе | ||||||||
– | – | ≥235 | ≥470 | ≥18 | – | – | – | – |
Образцы из труб с толщиной стенки 10-12 мм. Нормализация + Отпуск | ||||||||
– | – | ≥430 | ≥510 | ≥12 | ≥75 | – | – | – |
Сортовой прокат. Отжиг при 840-860 °С, охлаждение с печью | ||||||||
≤90 | – | ≥215 | ≥390 | ≥22 | ≥50 | ≥1176 | – | – |
Сортовой прокат (образец). Закалка на воздухе с 900 °С + Отпуск, охлаждение на воздухе | ||||||||
– | 450 | ≥1020 | ≥1230 | ≥20 | ≥65 | – | – | ≥37 |
Образцы из труб с толщиной стенки 10-12 мм. Нормализация + Отпуск | ||||||||
– | – | ≥385 | ≥480 | ≥15 | ≥76 | – | – | – |
Трубная заготовка по ТУ 14-1-583-73 после отжига | ||||||||
– | ≥215 | ≥390 | ≥22 | ≥50 | ≥1177 | ≤170 | – | |
Сортовой прокат (образец). Закалка на воздухе с 900 °С + Отпуск, охлаждение на воздухе | ||||||||
– | 500 | ≥1120 | ≥1250 | ≥16 | ≥64 | – | – | ≥35 |
Образцы из труб с толщиной стенки 10-12 мм. Нормализация + Отпуск | ||||||||
– | – | ≥350 | ≥430 | ≥18 | ≥82 | – | – | – |
Трубы бесшовные термообработанные в состоянии поставки по ГОСТ 550-75 | ||||||||
– | ≥216 | ≥392 | ≥22 | ≥50 | ≥1180 | ≤170 | – | |
Сортовой прокат (образец). Закалка на воздухе с 900 °С + Отпуск, охлаждение на воздухе | ||||||||
– | 550 | ≥760 | ≥850 | ≥19 | ≥73 | – | – | ≥20 |
Образцы из труб с толщиной стенки 10-12 мм. Нормализация + Отпуск | ||||||||
– | – | ≥170 | ≥310 | ≥21 | ≥91 | – | – | – |
Трубы бесшовные термообработанные в состоянии поставки по ГОСТ 550-75 | ||||||||
– | ≥216 | ≥392 | ≥22 | – | – | ≤170 | – | |
Поковки диаметром 280 мм. Нормализация при 1000 °С, охлаждение на воздухе + Отпуск при 700 °С, охлаждение на воздухе | ||||||||
– | – | ≥660 | ≥800 | ≥16 | ≥50 | – | – | – |
Трубы горячедеформированные в состоянии поставки (в сечении указана толщина стенки) | ||||||||
2-25 | – | ≥216 | ≥392 | ≥22 | ≥50 | ≥1158 | ≤170 | – |
Поковки диаметром 280 мм. Нормализация при 1000 °С, охлаждение на воздухе + Отпуск при 700 °С, охлаждение на воздухе | ||||||||
– | – | ≥580 | ≥680 | ≥15 | ≥68 | – | – | – |
Трубы горячедеформированные. Нормализация + Отпуск (в сечении указана толщина стенки) | ||||||||
2-25 | – | ≥412 | ≥588 | ≥16 | ≥65 | ≥961 | ≤235 | – |
Поковки диаметром 280 мм. Нормализация при 1000 °С, охлаждение на воздухе + Отпуск при 700 °С, охлаждение на воздухе | ||||||||
– | – | ≥550 | ≥670 | ≥15 | ≥65 | – | – | – |
Трубы печные и коммуникационные в состоянии поставки по ТУ 14-3-457-76 (ударная вязкость указана для труб с толщиной стенки ≥ 12 мм и определяется на продольных образцах) | ||||||||
– | ≥412 | ≥588 | ≥16 | ≥65 | ≥980 | 180-240 | – | |
Поковки диаметром 280 мм. Нормализация при 1000 °С, охлаждение на воздухе + Отпуск при 700 °С, охлаждение на воздухе | ||||||||
– | – | ≥530 | ≥630 | ≥14 | ≥64 | – | – | – |
Трубы центробежнолитые термообработанные в состоянии поставки по ТУ 14-3Р-115-2010. Нормализация: загрузка в печь при ≤ 350 °C, подъем температуры до 690-720 °C со скоростью ≤ 150 °C/ч (выдержка 4 ч), подъем температуры до 950-980 со скоростью ≤ 100 °C/ч (выдержка 2 мин/1 мм толщины стенки), охлаждение до ≤ 100 °C обдувом вентилятором на выдвинутом поду печи или вне пода, далее охлаждение на воздухе + Отпуск: загрузка в печь при ≤ 350 °C, подъем температуры до 705-735 °C со скоростью 100 °C/ч (выдержка 4 ч), охлаждение на воздухе | ||||||||
– | ≥412 | ≥588 | ≥19 | ≥35 | ≥961 | ≤220 | – | |
Поковки диаметром 280 мм. Нормализация при 1000 °С, охлаждение на воздухе + Отпуск при 700 °С, охлаждение на воздухе | ||||||||
– | – | ≥520 | ≥620 | ≥16 | ≥70 | – | – | – |
– | – | ≥465 | ≥550 | ≥19 | ≥75 | – | – | – |
– | – | ≥390 | ≥500 | ≥22 | ≥82 | – | – | – |
– | – | ≥300 | ≥415 | ≥22 | ≥84 | – | – | – |
www.auremo.org
Сталь жаропрочная низколегированная 15Х5М (Х5М) – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 15Х5М (Х5М).
Классификация материала и применение марки 15Х5М (Х5М)
Марка: 15Х5М (Х5М)
Классификация материала: Сталь жаропрочная низколегированная
Применение: Трубы, задвижки, крепеж и другие детали, от которых требуется сопротивляемость окислению при температуре до 600—650 °С.-
Химический состав материала 15Х5М (Х5М) в процентном соотношении
C | Si | Mn | Ni | S | P | Cr | Mo | W | V | Ti | Cu |
до 0.15 | до 0.5 | до 0.5 | до 0.6 | до 0.025 | до 0.03 | 4.5 – 6 | 0.45 – 0.6 | до 0.3 | до 0.05 | до 0.03 | до 0.2 |
Механические свойства 15Х5М (Х5М) при температуре 20oС
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Трубы горячедеформир., ГОСТ 550-75 | 392 | 216 | 22 | 50 | 1180 | |||
Пруток, ГОСТ 20072-74 | Ø- 90 | 390 | 215 | 22 | 50 | 1180 | Отжиг 840 – 860oC,Охлаждение печь, | |
Лист толстый, ГОСТ 7350-77 | 470 | 235 | 18 | Отжиг 840 – 870oC,Охлаждение воздух, |
Технологические свойства 15Х5М (Х5М)
Свариваемость: | трудносвариваемая. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | не склонна. |
Расшифровка обозначений, сокращений, параметров
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o– T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o– T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 15Х5М (Х5М), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 15Х5М (Х5М) могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 15Х5М (Х5М) можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
c-met.ru
Характеристика материала сталь 15Х5М, фланцы
Химический состав в % материала 15Х5М
Температура критических точек материала 15Х5М
Ac1 = 815 , Ac3(Acm) = 848 , Ar3(Arcm) = 775 , Ar1 = 718 |
Механические свойства при Т=20oС материала 15Х5М
Физические свойства материала 15Х5М
Технологические свойства материала 15Х5М
Обозначения
Механические свойства:
sв | Предел кратковременной прочности, [МПа] |
sT | Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | Относительное удлинение при разрыве, [ % ] |
y | Относительное сужение, [ % ] |
KCU | Ударная вязкость, [ кДж/м2] |
HB | Твердость по Бринеллю, [МПа] |
Физические свойства:
T | Температура, при которой получены данные свойства, [Град] |
E | Модуль упругости первого рода, [МПа] |
a | Коэффициент температурного (линейного) расширения (диапазон 200 — T ), [1/Град] |
l | Коэффициент теплопроводности (теплоемкость материала), [Вт/(м·град)] |
r | Плотность материала, [кг/м3] |
C | Удельная теплоемкость материала (диапазон 200 — T ), [Дж/(кг·град)] |
R | Удельное электросопротивление, [Ом·м] |
Свариваемость:
Без ограничений | Сварка производится без подогрева и без последующей термообработки |
Ограниченно свариваемая | Сварка возможна при подогреве до 100-120 град. и последующей термообработке |
Трудносвариваемая | Для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
npoet.ru
Сталь-Максимум: Марка 15Х5М
Круг стальной 15Х5М
У нас представлен широкий ассортимент сортового горячекатаного, кованного круглого проката марки стали 15Х5М. Такие размеры как круг 50, круг 60, круг 70, круг 80, круг 90, круг 100, круг 110, круг 120, круг 130, круг 140, круг 150, круг 160, круг 170, круг 180, круг 190, круг 200.
> Круг 15Х5М ценаВесь сортамент марки 15Х5М ГОСТ 20072-74
Описание марки стали 15Х5М
Марка относится к жаропрочным низколегированным сталям. Этот сплав мартенситного класса. Эксплуатировать данный металл рекомендуется при температуре до +600°С.
Срок службы изделий из стали 15Х5М при указанных условиях эксплуатации рассчитан более чем на 10 000 часов. Интенсивное окисление начинается при температуре превышающей +650°С.
Жаропрочная сталь — это вид стали, который используется в условиях высоких температур (от 0,3 части от температуры плавления) в течение определённого времени, а также в условиях слабонапряжённого состояния.
см. Википедию
Cталь 15Х5М применяется в производстве:
- труб,
- сортового и фасонного проката,
- калиброванных и шлифованных прутков,
- серебрянок,
- стальных полос,
- толстостенных листов,
- поковок и кованых заготовок.
Изделия из этого сплава широко используются в промышленности. Из них производят фланцы, крепежи, задвижки и другую трубопроводную арматуру. С их использованием выпускают детали, сопротивляемость окислению которых должна выдерживать температуру до +650°С.

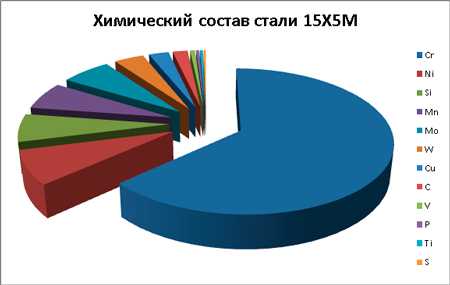

Точный химический состав стали 15Х5М
Эксплуатационные характеристики изделий и химический состав стали этой марки контролируются нормами ГОСТ 20072-74. В сплаве соединено 12 веществ. Основной из них хром. Второстепенные:
- Никель
- Кремний
- Марганец
- Молибден
- Вольфрам
- Медь
- Углерод
- Ванадий
- Фосфор
- Титан
- Сера
Процентное соотношение всех компонентов состава смотрите далее.
Cr |
Ni |
Si |
Mn |
Mo |
W |
Cu |
С |
V |
Р |
Ti |
S |
4,5 – 6 |
меньше 0,6 |
до 0,5 |
менее 0,5 |
0,45 – 0,6 |
до 0,3 |
меньше 0,2 |
до 0,15 |
менее 0,05 |
до 0,03 |
меньше 0,03 |
до 0,025 |
Свойства стали 15Х5М
Удельный вес данного сплава доходит до 7750 кг/м3. Термообработка включает в себя отжиг при температуре 840o – 860oC, затем охлаждение и закалку в печи.
Твердость материала по Бринеллю составляет 10 -1 = 170 МПа. Начальная температура ковки 1200oC, конечная – 800oC.
Сечение материала в пределах до 800 мм. Оно подвергается отжигу с перекристаллизацией и одному переохлаждению.
Критические точки наступают при температуре:
- Ac1 = 815
- Ac3(Acm) = 848
- Ar3(Arcm) = 775
- Ar1 = 718
Обрабатываемость резанием возможна в горячекатаном состоянии. Материал относится к трудносвариваемым. Доступна только ручная дуговая сварка (РДС). При этом необходим предварительный подогрев и последующая термообработка.
Данный вид стали не имеет склонности к отпускной хрупкости. Но при этом он является флокеночувствительным материалом. То есть со временем возможен риск образования внутренних трещин при высоком давлении.
Способы производства и механические свойства некоторых изделий из стали 15Х5М
Стальные прутки
Они отжигаются при температуре 840° – 860°С, затем проходят через охлаждение с печью. Сечение таких деталей может доходить до 90 мм. Условный предел текучести 215 МПа. Сопротивление на разрыв 390 МПа. Удлинение после разрыва около 22%, сужение при этом достигает 50%.
Горячекатанные и холоднокатанные листы
Эти изделия отжигаются при температуре 840°- 870°С, а затем охлаждаются на воздухе. Их сечение составляет 25 мм. Предел текучести 236 МПа. Прочность при растяжении 470 МПа. Относительное удлинение после разрыва 18%, сужения изделия при этом не происходит.
Горячедеформированные трубы
Их изготавливают при помощи нормализации и дальнейшего отпуска. Размер сечения варьируется в пределах от 2 до 25 мм. Условный предел текучести составляет 421 МПа. Временное сопротивление разрыву – 588 МПа. Относительное удлинение после разрыва 16%, сужение – 65%. Твердость по Бринеллю у таких изделий доходит до 235 единиц.
Отечественные и зарубежные аналоги стали 15Х5М
ЕС |
1.7362, 5CrMo16, X12CrMo5 |
Германия |
1.7362, 12CrMo19-5, T5, X12CrMo5 |
Франция |
710CD5-05, Z15CD5-05, Z20CD5 |
Италия |
A16CrMo25-5KG, A16CrMo25-5KW |
Япония |
SFVAB5A, STBA25, STC48, STFA25, STPA25 |
Китай |
10MoCr50 |
Венгрия |
12CrMo20-5 |
Румыния |
10MoCr50 |
Польша |
H5M |
Чехия |
17102 |
США |
501, 502, T12005, S50100, S50200, K41545, T51605 |
Интересует прокат из стали этой марки или остались вопросы?
Звоните нам: |
Пишите на почту: |
stalmaximum.ru
Сталь 15Х5М
Марка: | Сталь 15Х5М |
---|---|
Стандарт: | ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия. |
Классификация: | Металлы и сплавы->Металлы черные->Стали->Стали легированные |
Применение: | Трубы, детали насосов, лопатки, крепеж, подвески котлов и другие детали, для которых требуется сопротивляемость окислению при температуре до 600-650град.С.Сталь жаропрочная и жаростойкая мартенситного класса. |
Физические свойства
Плотность ρ, кг/м3 | Модуль упругости нормальный Ε, ГПа | Теплопроводность λ, Вт/(м·K) | Температурный коэффициент линейного расширения αl, 10-6·°С-1 | Коэффициент Пуассона μ | |
---|---|---|---|---|---|
7750 | |||||
20 град.С | 211 | ||||
20-100 град.С | 11.3 | ||||
20-200 град.С | 11.6 | ||||
100 град.С | 37 | ||||
толщина до 90 мм | 210 | 36 | 11.3 | 0.3 | |
Физико-механические свойства
Предел прочности (Временное сопротивление) σв, МПа | Предел прочности при сжатии σсж, МПа | Предел текучести σ0,2, МПа | Предел выносливости при растяжении σ-1, МПа | Твердость по Бринеллю HB | Предел выносливости при кручении τ-1, МПа | Относительное сужение ψ, % | Относительное удлинение после разрыва δ5, % | |
---|---|---|---|---|---|---|---|---|
отжиг840-860 гр.С.охл с печью | 400 | 220 | 50 | 22 | ||||
горячекатаный | 179 | |||||||
калиброванная | 179 | |||||||
толщина до 90 мм | 390 | 215 | 199 | 98 | ||||
Химический состав
Cr, % | Mo, % | Ni, % | Mn, % | Si, % | Cu, % | С, % | P, % | S, % |
---|---|---|---|---|---|---|---|---|
от 4.5 до 6 | от 0.45 до 0.6 | до 0.6 | до 0.5 | до 0.5 | до 0.2 | до 0.15 | до 0.03 | до 0.025 |
Группы материалов
Группа свариваемости | Код группы материалов |
---|---|
теплоустойчивые | 04.00.00 |
Технологические свойства
Температура ковки Tков, °C | Свариваемость |
---|---|
от 800 до 1200 | ограниченная свариваемость |
Электроды ЦЛ-17
Классификация:
oitsp.ru
15Х5М :: Металлические материалы: классификация и свойства
Сталь 15Х5М ГОСТ 20072-74
Сталь мартенситного класса
Массовая доля элементов, % | ||||||||||
Углерод | Кремний | Марганец | Хром | Никель | Молибден | Вольфрам | Ванадий | Титан | Сера | Фосфор |
Не более | ||||||||||
Не более 0,15 | Не более 0,5 | Не более 0,5 | 4,5- 6,0 | Не более 0,6 | 0,45- 0,60 | Не более 0,3 | Не более 0,05 | Не более 0,03 | 0,025 | 0,030 |
Твёрдость горячекатаной и кованой отожженной, отпущенной или нормализованной с высоким отпуском стали, должна быть не более 217НВ.
Температура критических точек, оС
Ас1 | Ас3 (Асm) | Аr3 (Аrсm) | Аr1 |
815 | 848 | 775 | 718 |
Рекомендуемые режимы термической обработки | Температура испытания, оС | Предел длительной прочности (неразрушающее напряжение). Н/мм2 (кгс/мм2), за время, ч | Предел ползучести, соответствующий 1% общей деформации Н/мм2 (кгс/мм2), за время, ч |
| |||||
Закалка (нормализация) | Отпуск (старение) |
| |||||||
Температура нагрева, оС | Среда охлаждения | Темпера- тура нагрева, оС | Среда охлаждения | ||||||
10000 | 100000 | 100000 | 100000 | ||||||
Не менее | |||||||||
950-980 | Воздух | 840-880 | Воздух | 480 540 | 177(18,0) 98(10,0) | 147(15,0) 74(7,5) | 103(10,5) 65(6,5) | 69(7,0) 39(4,0) |
|
Состояние поставки, режимы термической обработки | Сечение, мм | Предел текучести σ0,2 | Временное сопротивление σВ | Относительное удлинение δ5 | Относительное сужение поперечного сечения ψ | Ударная вязкость KCU, Дж/см2 | Твёрдость, НВ, не более |
МПа | % | ||||||
не менее | |||||||
Прутки. Отжиг 840-860оС, охлаждение с печью | 90 | 215 | 390 | 22 | 50 | 118 | – |
Листы горячекатаные или холоднокатаные. Отжиг 840-870оС, воздух | 25 | 236 | 470 | 18 | – | – | – |
Трубы горячедеформированные, термообработанные | 2 – 25 | 216 | 392 | 22 | 50 | 118 | 170 |
Трубы холодно- и теплодеформированные термообработанные | 2 – 25 | 216 | 392 | 22 | – | – | 170 |
Трубы горячедеформированные. Нормализация. Отпуск | 2 – 25 | 412 | 588 | 16 | 65 | 98 | 235 |
Температура испытания, оС | Предел текучести σ0,2 | Временное сопротив- ление σВ | Относительное удлинение δ5 | Относительное сужение поперечного сечения ψ | Ударная вязкость KCU, Дж/см2 | Твёрдость HRCЭ |
МПа | % | |||||
Поковки диаметром 280 мм. Нормализация 1000оС, воздух. Отпуск 700оС, воздух | ||||||
20 | 660 | 800 | 16 | 50 | – | – |
200 | 580 | 680 | 15 | 68 | – | – |
300 | 550 | 670 | 15 | 65 | – | – |
400 | 530 | 630 | 14 | 64 | – | – |
450 | 520 | 620 | 16 | 70 | – | – |
500 | 465 | 550 | 19 | 75 | – | – |
550 | 390 | 500 | 22 | 82 | – | – |
600 | 300 | 415 | 22 | 84 | – | – |
Образцы из труб толщиной 10-12мм. Нормализация. Отпуск. | ||||||
20 | 485 | 640 | 18 | 78 | – | – |
400 | 430 | 510 | 12 | 75 | – | – |
450 | 385 | 480 | 15 | 76 | – | – |
500 | 350 | 430 | 18 | 82 | – | – |
600 | 170 | 310 | 21 | 91 | – | – |
Образцы. Закалка 900оС, охлаждение на воздухе. | ||||||
200 | 990 | 1260 | 16 | 63 | 125 | 35 |
400 | 1010 | 1220 | 18 | 64 | 112 | 35 |
450 | 1020 | 1230 | 20 | 65 | 123 | 37 |
500 | 1120 | 1250 | 16 | 64 | 92 | 35 |
550 | 760 | 850 | 19 | 73 | 250 | 20 |
Предел ползучести, МПа | Скорость ползучести, % /ч | Температура, оС |
103 | 1/10 000 | 480 |
64 | 1/10 000 | 540 |
69 | 1/100 000 | 480 |
39 | 1/100 000 | 540 |
Предел длительной прочности, МПа | Длительность, ч | Температура, оС |
177 | 10 000 | 480 |
98 | 10 000 | 540 |
147 | 100 000 | 480 |
74 | 100 000 | 540 |
Ударная вязкость KCU, Дж/см2
Температура, оС | Термообработка | |||
+20 | -25(-20) | -40 | -60 | |
245 | 222 | 136 | – | Труба. Отжиг 860оС, охлаждение с печью |
281 | 306 | 288 | – | Труба. Нормализация 1000оС. Отпуск 700оС |
– | (284) | – | 216 | Закалка 900оС, воздух. Отпуск 600оС |
Коррозионная стойкость.
Среда | Температура, оС | Длительность испытания, ч | Глубина, мм/год |
Вода дистиллированная | 300 | 50 | 0,033 |
500 | 0,19 | ||
600 | 0,784 |
Назначение: для корпусов и внутренних элементов аппаратуры нефтеперерабатывающих заводов и крегинговых труб, детали насосов, задвижки, крепёж.
Рекомендуемая температура применения – 600оС.
Температура накала интенсивного окалинообразования – 650оС.
Срок работы – весьма длительный.
Температура ковки, оС: начала 1200, конца 800. Сечения до 800 мм подвергаются отжигу с перекристаллизацией и одному переохлаждению.
Свариваемость – трудно свариваемая. Способы сварки: РДС. Необходимы подогрев и последующая термообработка.
Обрабатываемость резанием – в горячекатаном состоянии при НВ 170 и σВ=390 МПа, Kυ б. ст=2,0, Kυ тв. спл=2,7
Флокеночувствительность – чувствительна.
Склонность к охрупчиванию – не склонна.
Физические свойства | Температура испытания, оС | |||||||||
20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
Модуль нормальной упругости Е, ГПа | 211 | – | – | – | 178 | 145 | 102 | – | – | – |
Плотность ρn, кг/см3 | 7750 | 7730 | 7700 | 7670 | 7640 | 7610 | 7580 | – | – | – |
Коэффициент теплопроводности λ, Вт/(м · С) | – | 37 | 36 | 35 | 34 | 33 | – | – | – | – |
Удельное сопротивление ρ, НОм · м | 430 | – | – | – | – | – | – | – | – | – |
Физические свойства | Температура испытания, оС | |||||||||
20- 100 | 20- 200 | 20- 300 | 20- 400 | 20- 500 | 20- 600 | 20- 700 | 20- 800 | 20- 900 | 20- 1000 | |
Коэффициент линейного расширения α, 10-6, 1/оС | 11,3 | 11,6 | 11,9 | 12,2 | 12,3 | 12,5 | – | – | – | – |
Удельная теплоёмкость С, Дж/(кг· оС) | 483 | – | – | – | – | – | – | – | – | – |
Сортамент стали должен соответствовать требованиям:
ГОСТ 2590-88 – для горячекатаной круглой;
ГОСТ 2591-88 – для горячекатаной квадратной;
ГОСТ 1133-71 – для кованой круглой и квадратной;
ГОСТ 103-76 и ГОСТ 4405-75 – для горячекатаной полосовой;
ГОСТ 7417-75 – для калиброванной круглой;
ГОСТ 14955-77 – для калиброванной круглой со специальной отделкой поверхности;
ГОСТ 8559-75 – для калиброванной квадратной;
ГОСТ 8560-78 – для калиброванной шестигранной
markmet.ru
