ГОСТ 8645-68 Трубы стальные прямоугольные. Сортамент
ГОСТ 8645-68
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ
СОРТАМЕНТ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ Сортамент Rectangular steel tubes. Range |
ГОСТ |
Дата введения 01.01.69
1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.
(Новая редакция, Изм. № 4).
2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.
A |
B |
s |
Площадь сечения, см2 |
Масса 1 м, кг |
Момент инерции, см4» |
Момент сопротивления, см3» |
||
мм |
Ix |
Iy |
Wx |
Wy |
||||
15 |
10 |
1 |
0,443 |
0,348 |
0,065 |
0,126 |
0,131 |
|
1,5 |
0,621 |
0,488 |
0,082 |
0,160 |
0,164 |
0,214 |
||
2 |
0,771 |
0,605 |
0,089 |
0,179 |
0,179 |
0,239 |
||
20 |
10 |
files.stroyinf.ru
Труба профильная квадратная по ГОСТ 8639-82 – производство и поставка
НТТЗМ предлагает трубы профильные квадратные (ГОСТ 8639-82) со склада и под заказ по выгодной цене с доставкой по России и странам СНГ.
Этот тип трубы — экономичный, универсальный и удобный — применяется как строительный и отделочный материал, используется для сооружения каркасов, востребован в пищевой промышленности и химической отрасли.
Производство трубы профильной (ГОСТ 8639-82)
НТТЗМ изготавливает сортамент трубы профильной (ГОСТ 8639-82) в соответствии с требованиями госстандарта и ТУ и сопровождает изделия документацией, подтверждающей качество.
Сырьем для профильных квадратных труб 8639-82 является листовой прокат из сталей марок 3ПС, СП5, 09Г2С, 10-20.
От состава стали зависят характеристики готового изделия — устойчивость к нагрузкам, климатическим условиям и агрессивным средам, а также масса и цена готовой продукции.
Продукция изготавливается по технологии холодной или горячей деформации и с помощью электросварки. Сварочные швы проходят проверку качества, излишки металла (грат) снимаются. Изделие разрезают на части нужной длины и упаковывают.
Труба профильная квадратная (ГОСТ 8639-82) имеет длину:
немерную — от 580 до 1200 см.;
мерную — от 580 до 1200 см.;
кратную мерной — 580, 590, 600, 1100, 1170, 1200 см.
Толщина стенок изделия — от 0,5 до 0,9 см.
Всем клиентам НТТЗМ предлагает дополнительный сервис:
резку концов труб под прямым углом;
отгрузку малыми партиями;
резервирование товара на складе.
Купить трубу профильную квадратную 8639-82
Сотрудничая напрямую с производителем НТТЗМ, вы можете купить трубы стальные профильные квадратные (ГОСТ 8639-82) по выгодной цене с доставкой на объект.
В каталоге на сайте НТТЗМ представлено более 400 типоразмеров трубной продукции и указаны базовые цены на трубы профильные квадратные (ГОСТ 8639-82).
Преимущества сотрудничества с НТТЗМ:
производство трубной продукции ведется на современном оборудовании;
сырье и каждое готовое изделие проходят контроль качества;
возможен заказ партии товара любого объема;
доставка заказа по любому адресу;
для постоянных клиентов и крупнооптовых заказчиков разработана система скидок;
опытные менеджеры НТТЗМ помогут выбрать нужный товар и рассчитать количество труб, необходимое клиенту.
Приобрести по выгодным ценам профильные трубы (ГОСТ 8639-82) вы можете на сайте, по телефону или обратившись в представительство завода НТТЗ Металлинвест.
www.nttzm.ru
Сортамент труба квадратная гнутая
Вернуться на страницу «Трубы»
ГОСТ 30245-2003
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ

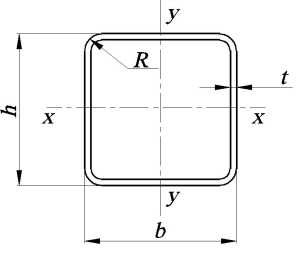

h — высота, мм;
b — ширина, мм;
t — толщина стенки, мм;
R — радиус наружного закругления, мм
А — площадь поперечного сечения трубы, мм2;
Ix, Iy — моменты инерции сечения, см4;
Wx, Wy — моменты сопротивления сечения, см3;
ix, iy — радиусы инерции сечения, см.
Профиль | h | b | t | Площадь поперечного сечения А, см2 | Справочные величины для оси х — х | Масса 1 м, кг | ||
мм | Ix , Iy , см4 | Wx , Wy, см 3 | ix , iy , см | |||||
Гн. труба 40×40×2 | 40 | 40 | 2 | 2,94 | 6,94 | 3,47 | 1,54 | 2,31 |
Гн. труба 40×40×2,5 | 40 | 40 | 2,5 | 3,59 | 8,21 | 4,1 | 1,51 | 2,82 |
Гн. труба 40×40×3 | 40 | 40 | 3 | 4,21 | 9,31 | 4,65 | 1,49 | 3,3 |
Гн. труба 40×40×3,5 | 40 | 40 | 3,5 | 4,79 | 10,26 | 5,13 | 1,46 | 3,76 |
Гн. труба 40×40×4 | 40 | 40 | 4 | 5,35 | 11,05 | 5,52 | 1,44 | 4,2 |
Гн. труба 50×50×2 | 50 | 50 | 2 | 3,74 | 14,14 | 5,66 | 1,95 | 2,93 |
Гн. труба 50×50×2,5 | 50 | 50 | 2,5 | 4,59 | 16,93 | 6,77 | 1,92 | 3,6 |
Гн. труба 50×50×3 | 50 | 50 | 3 | 5,41 | 19,45 | 7,78 | 1,9 | 4,25 |
Гн. труба 50×50×3,5 | 50 | 50 | 3,5 | 6,19 | 21,7 | 8,68 | 1,87 | 4,86 |
Гн. труба 50×50×4 | 50 | 50 | 4 | 6,95 | 23,7 | 9,48 | 1,85 | 5,45 |
Гн. труба 50×50×4,5 | 50 | 50 | 4,5 | 7,67 | 25,45 | 10,19 | 1,82 | 6,02 |
Гн. труба 50×50×5 | 50 | 50 | 5 | 8,36 | 26,98 | 10,79 | 1,8 | 6,56 |
Гн. труба 50×50×5,5 | 50 | 50 | 5,5 | 9,01 | 28,27 | 11,31 | 1,77 | 7,07 |
Гн. труба 50×50×6 | 50 | 50 | 6 | 9,63 | 29,36 | 11,74 | 1,75 | 7,56 |
Гн. труба 60×60×2 | 60 | 60 | 2 | 4,54 | 25,14 | 8,38 | 2,35 | 3,56 |
Гн. труба 60×60×2,5 | 60 | 60 | 2,5 | 5,59 | 30,33 | 10,11 | 2,33 | 4,39 |
Гн. труба 60×60×3 | 60 | 60 | 3 | 6,61 | 35,11 | 11,7 | 2,31 | 5,19 |
Гн. труба 60×60×3,5 | 60 | 60 | 3,5 | 7,59 | 39,5 | 13,17 | 2,28 | 5,96 |
Гн. труба 60×60×4 | 60 | 60 | 4 | 8,55 | 43,5 | 14,5 | 2,26 | 6,71 |
Гн. труба 60×60×4,5 | 60 | 60 | 4,5 | 9,47 | 47,14 | 15,71 | 2,23 | 7,43 |
Гн. труба 60×60×5 | 60 | 60 | 5 | 10,36 | 50,41 | 16,8 | 2,21 | 8,13 |
Гн. труба 60×60×5,5 | 60 | 60 | 5,5 | 11,21 | 53,34 | 17,78 | 2,18 | 8,8 |
Гн. труба 60×60×6 | 60 | 60 | 6 | 12,03 | 55,94 | 18,65 | 2,16 | 9,45 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
ТРУБЫ: А40-А60 , А70-А80 , А90-А100 , А120-А140 , А150-А160 , А180-А200 , А250 , А300 .
СКАЧАТЬ ПОЛНУЮ ВЕРСИЮ ДОКУМЕНТА — 30245-2003
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Трубы квадратные Горячекатаные — ГОСТ 30245
А ГРУПП, ООО | ВОСКРЕ-СЕНСКИЙ ТРУБНЫЙ ЗАВОД, ТД, ООО | ДИПОС, ГК | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | АРИЭЛЬ МЕТАЛЛ, ОАО | МЕТАГОР, ООО | |
20×1,5 | 40 600 | |||||
20×2,0 | 40 300 | |||||
25×1,5 | 42 000 | |||||
25×2,0 | 40 800 | |||||
30×1,5 | 41 800 | |||||
30×2,0 | 40 800 | |||||
40×1,5 | 40 400 | |||||
40×2,0 | 38 300 | |||||
40×3,0 | 43 890 | |||||
50×1,5 | 42 300 | |||||
50×2,0 | 36 800 | |||||
50×3,0 | 39 000 | |||||
50х5,0 | 51 000 | |||||
60×1.5 | 41 500 | |||||
60×2,0 | 36 800 | |||||
60х3,0 | 43 500 | 41 400 | ||||
60х4,0 | 40 900 | 41 290 |
saitinpro.ru
Сортамент труба квадратная гост
Вернуться на страницу «Трубы»
ГОСТ 8639-82
Трубы квадратного сечения
A – наружный размер, мм;
S — толщина стенки трубы, мм;
M — масса 1 м труб, кг;
Rc — радиус скругления углов профиля, мм;
F — площадь поперечного сечения трубы, мм2;
Ix, Iy — моменты инерции сечения для осей x и y, см4;
Wx, Wy — моменты сопротивления сечения для осей x и y, см3.
Профиль | Наружный размер А, мм | Толщина стенки s , мм | Площадь сечения, см2 | Масса, 1 м, кг | Момент инерции, см4 » | Момент сопротивления, см3 » |
Ix = Iy | Wx = Wy | |||||
Кв. труба 10×1 | 10 | 1 | 0,343 | 0,269 | 0,05 | 0,09 |
Кв. труба 15×1 | 15 | 1 | 0,543 | 0,426 | 0,18 | 0,23 |
Кв. труба 15×1,5 | 15 | 1,5 | 0,771 | 0,605 | 0,23 | 0,31 |
Кв. труба 20×1 | 20 | 1 | 0,743 | 0,583 | 0,44 | 0,44 |
Кв. труба 20×1,5 | 20 | 1,5 | 1,071 | 0,841 | 0,60 | 0,60 |
Кв. труба 20×2 | 20 | 2 | 1,37 | 1,075 | 0,72 | 0,72 |
Кв. труба 25×1 | 25 | 1 | 0,943 | 0,74 | 0,90 | 0,72 |
Кв. труба 25×1,5 | 25 | 1,5 | 1,37 | 1,07 | 1,24 | 1,00 |
Кв. труба 25×2 | 25 | 2 | 1,77 | 1,39 | 1,53 | 1,22 |
Кв. труба 25×2,5 | 25 | 2,5 | 2,14 | 1,68 | 1,77 | 1,41 |
Кв. труба 25×3 | 25 | 3 | 2,48 | 1,95 | 1,95 | 1,56 |
Кв. труба 30×2 | 30 | 2 | 2,17 | 1,7 | 2,79 | 1,86 |
Кв. труба 30×2,5 | 30 | 2,5 | 2,64 | 2,07 | 3,27 | 2,18 |
Кв. труба 30×3 | 30 | 3 | 3,08 | 2,42 | 3,66 | 2,44 |
Кв. труба 30×3,5 | 30 | 3,5 | 3,5 | 2,75 | 3,98 | 2,65 |
Кв. труба 30×4 | 30 | 4 | 3,88 | 3,04 | 4,23 | 2,82 |
Кв. труба 35×2 | 35 | 2 | 2,57 | 2,02 | 4,61 | 2,63 |
Кв. труба 35×2,5 | 35 | 2,5 | 3,14 | 2,46 | 5,44 | 3,11 |
Кв. труба 35×3 | 35 | 3 | 3,68 | 2,89 | 6,17 | 3,52 |
Кв. труба 35×3,5 | 35 | 3,5 | 4,2 | 3,3 | 6,78 | 3,88 |
Кв. труба 35×4 | 35 | 4 | 4,68 | 3,67 | 7,30 | 4,17 |
Кв. труба 35×5 | 35 | 5 | 5,57 | 4,37 | 8,05 | 4,60 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
ТРУБА: А10-А35, А40-А45 , А50-А70 , А80-А120 , А140-А180
СКАЧАТЬ ПОЛНУЮ ВЕРСИЮ ДОКУМЕНТА — ГОСТ 8639-82
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Трубы квадратные Горяче- и холоднодеформированные — ГОСТ 13663; 8639
А ГРУПП, ООО | ДИПОС, ГК | ВОСКРЕ-СЕНСКИЙ ТРУБНЫЙ ЗАВОД, ТД, ООО | МЕТАЛЛО-КОМПЛЕКТ-М, АО | АРИЭЛЬ МЕТАЛЛ, ОАО | ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | ОМЕГА МЕТАЛЛ, ГК | МЕТАЛЛ-СЕРВИС, ОАО | |
15х1,0 | 50 890 | ||||||||
15х1,2 | 50 200 | 43 740 | 49 890 | ||||||
15х1,35 | 43 740 | ||||||||
15х1,5 | 48 500 | 49 300 | 47 700 | 47 590 | 42 680 | 47 390 | |||
20х1,0 | 49 890 | ||||||||
20х1,2 | 48 700 | 51 100 | 51 500 | 42 720 | 49 390 | ||||
20х1,35 | 42 720 | ||||||||
20х1,5 | 48 700 | 47 900 | 40 600 | 47 400 | 49 890 | 41 080 | 42 500 | 48 390 | |
20х1,8 | 38 980 | ||||||||
20х2,0 | 46 800 | 45 400 | 40 300 | 45 100 | 44 790 | 38 980 | 43 500 | 45 490 | |
25×1,0 | 49 500 | 50 890 | |||||||
25х1,2 | 49 600 | 42 300 | 50 500 | 49 890 | |||||
25х1,3 | 56 000 | ||||||||
25х1,35 | 42 300 | ||||||||
25х1,5 | 48 700 | 47 900 | 42 000 | 47 300 | 47 590 | 40 680 | 48 500 | 47 890 | |
25х1,75 | 39 500 | ||||||||
25х1,8 | 38 580 | ||||||||
25х2,0 | 46 800 | 45 800 | 40 800 | 45 200 | 45 290 | 38 580 | 45 000 | 45 890 | |
30х1,2 | 52 500 | ||||||||
30х1,5 | 48 500 | 46 900 | 41 800 | 39 880 | 47 350 | 46 890 | |||
30х1,75 | 40500 | ||||||||
30х2,0 | 46800 | 35400 | 40800 | 45590 | 38380 | 45000 | 45890 | ||
30х2,5 | 39890 | ||||||||
30х3,0 | 44900 | 44600 | 45500 | 44890 | |||||
30х4,0 | 51000 | ||||||||
35х2,0 | 44900 |
