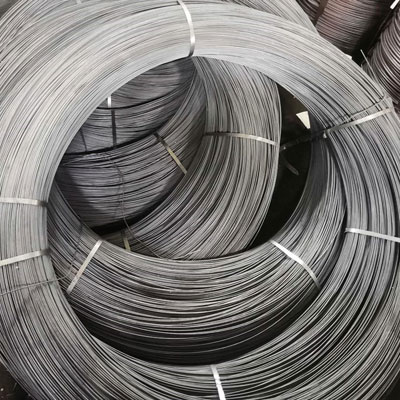

Проволока ВР-2 ГОСТ 7348-81 для ЖБИ

Проволока ВР-2 ГОСТ 7348-81 из углеродистой стали используется для армирования предварительно напряженных железобетонных конструкций ЖБИ, применяемых в ответственных сооружениях.

Проволока ВР-2 ГОСТ 7348-81 изготавливается двух видов:

— проволока круглая В c отпуском под напряжением(стабилизированная)
— проволока периодического профиля Вр. с отпуском из сталей марок 75, 80, 85

По точности изготовления проволока ВР-2 ГОСТ 7348 изготавливается — 1, 2, 3 групп.

Проволока арматурная ВР-2 ГОСТ 7348

Номинальный диаметр, предельные отклонения по нему, глубина вмятины, шаг вмятины:
Номинальный диаметр проволоки ВР-2 ГОСТ 7348-81, мм	Проволока круглая и периодического профиля			Глубина вмятины, не менее	Проволока периодического профиля
	предельные отклонения по диаметру, мм				шаг вмятины А, мм
	1 группа	2 группа	3 группа		ном. диам.	пред. откл.
3,04,05,0	±0,04±0,04±0,04	±0,06±0,080,8	-0,12-0,16-0,16	0,150,190,24	6,5	+0,5-1,0

В зависимости от диаметра и механических свойств, проволока ВР-2 ГОСТ 7348 изготавливается из высокоуглеродистой стали марок ст.75, ст.80, ст.85.

Химический состав проволоки ВР-2 ГОСТ 7348-81:
Марка стали	Содержание химических элементов
Марка стали	C	Mn	Si	S	P
Ст.75	0,72-0,80	0,50-0,70	0,17-0,37	до 0,035	до 0,035
Ст.80	0,77-0,85	0,50-0,70	0,17-0,37	до 0,035	до 0,035
Ст.85	0,82-0,90	0,50-0,70	0,17-0,37	до 0,035	до 0,035

В зависимости от диаметра и величины условного предела текучести, проволока ВР-2 ГОСТ 7348 изготавливается двух классов прочности — 1400 и 1500 н/мм2.

Механические свойства проволоки ВР-2 ГОСТ 7348-81:
Диаметр мм	Класс прочности Н/мм²	Номинальное временное сопротивление, Н/мм²	Разрывное усилие, Н/кгс	Усилие, Н/кгс	Относит. удлинение, %	Число перегибов на валике диаметром 30мм
		Номинальное временное сопротивление, Н/мм²	Разрывное усилие, Н/кгс	Усилие, Н/кгс	Относит. удлинение, %	периодического профиля	круглая
		не менее
3,0 4,0 5,0	1500 1400 1400	1780 1700 1670	12600(1285) 21400(2180) 32800(3340)	10600(1080) 18000(1830) 27500(2800)	4 4 4	8 6 3	9 7 5

Упаковка проволоки ВР-2 ГОСТ 7348-81:
Диаметр, мм	Вид	Масса, кг	Внутренний диаметр, мм
4. 0; 5.0 стабилизированная	мотки	до 600	1400
3.0 стабилизированная	большегрузные мотки	до 1000	400
3.0 с отпуском	мотки	100-300	1200
3.0 с отпуском	большегрузные мотки	800-1000	400
4.0-6.0 с отпуском	мотки	100-300	2000

Проволока арматурная

ГОСТ 7348-81 / Ауремо

ГОСТ Р ИСО 22034-1-2013 ГОСТ Р ИСО 22034-2-2013 ГОСТ Р 53772-2010 ГОСТ 5468-88 ГОСТ 1579-93 ГОСТ 10447-93 ГОСТ 3187-76 ГОСТ 9870-61 ГОСТ 4034-63 ГОСТ 4032-63 ГОСТ 4028-63 ГОСТ 792-67 ГОСТ 16135-70 ГОСТ 3920-70 ГОСТ 9850-72 ГОСТ 7675-73 ГОСТ 18901-73 ГОСТ 3062-80 ГОСТ 3093-80 ГОСТ 1526-81 ГОСТ 2771-81 ГОСТ 3875-83 ГОСТ 3071-88 ГОСТ Р 50575-93 ГОСТ Р 50708-94 ГОСТ 4033-63 ГОСТ 13840-68 ГОСТ 15598-70 ГОСТ 3090-73 ГОСТ 3110-74 ГОСТ 3339-74 ГОСТ 3120-75 ГОСТ 283-75 ГОСТ 10505-76 ГОСТ 14963-78 ГОСТ 14081-78 ГОСТ 7372-79 ГОСТ 5663-79 ГОСТ 1545-80 ГОСТ 3092-80 ГОСТ 9161-85 ГОСТ 29121-91 ГОСТ 18143-72 ГОСТ 1668-73 ГОСТ 7480-73 ГОСТ 7676-73 ГОСТ 3193-2015 ГОСТ 2715-75 ГОСТ 10506-76 ГОСТ 7669-80 ГОСТ 2333-80 ГОСТ 7668-80 ГОСТ 3069-80 ГОСТ 7667-80 ГОСТ 2688-80 ГОСТ 3089-80 ГОСТ 3081-80 ГОСТ 6727-80 ГОСТ 3083-80 ГОСТ 3091-80 ГОСТ 7665-80 ГОСТ 3077-80 ГОСТ 2387-80 ГОСТ 3064-80 ГОСТ 3063-80 ГОСТ 7348-81 ГОСТ 5437-85 ГОСТ 14118-85 ГОСТ 23279-2012 ГОСТ 14311-85 ГОСТ 9074-85 ГОСТ 3068-88 ГОСТ 13603-89ГОСТ Р 50566-93 ГОСТ 4030-63 ГОСТ 4035-63 ГОСТ 4029-63 ГОСТ 15892-70 ГОСТ 11850-72 ГОСТ 18899-73 ГОСТ 6750-75 ГОСТ 3088-80 ГОСТ 10446-80 ГОСТ 14954-80 ГОСТ 7681-80 ГОСТ 3079-80 ГОСТ 3066-80 ГОСТ 3097-80 ГОСТ 3085-80 ГОСТ 8478-81 ГОСТ 4727-83 ГОСТ 18834-83 ГОСТ 26366-84 ГОСТ 9124-85 ГОСТ 3067-88 ГОСТ 3070-88 ГОСТ 3306-88 ГОСТ 8803-89 ГОСТ 17305-91 ГОСТ Р 50567-93 9389-75 ГОСТ 2172-80 ГОСТ 1071-81 ГОСТ 3826-82 ГОСТ 16853-88 ГОСТ 12766. 1-90 ГОСТ 3241-91 ГОСТ 16828-81 ГОСТ 285-69 ГОСТ 6613-86 ГОСТ 28334-89ГОСТ 16827-81 ГОСТ 5336-80 ГОСТ 3282-74

гост-7348-81.pdf (304,56 КиБ)
ГОСТ 7348-81

GOST 7348–81
(ST CMEA 5728–86)
Группа V72

Межгосударственный стандарт

Углеродная стальная проволока для армирования
Предварительно напряженные бетонные конструкции

Спецификации

Корродистая стальная проволока. Технические характеристики

ОКП 12 2400

Дата введения 1983−01−01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕНО Решением Госкомитета СССР. для стандартов от 21.01.81 N 138

3. Стандарт содержит все требования СТ СЭВ 5728-86

4. ВМЕСТО 7348-63 ГОСТ, ГОСТ 8480-63

5. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ 900045 Обозначение справочного документа, на который ссылаются Номер позиции, приложение
ГОСТ 8. 010-90
4.3 ГОСТ 1579-93
4,5 ГОСТ 4380-93
4.3 ГОСТ 6507-90
4.3, Приложение 1 ГОСТ 12004-81
4.4 ГОСТ 14192-96
5,7 ГОСТ 14959-79
2.1 ГОСТ 15102-75
5,4 ГОСТ 15150-69
5,5 ГОСТ 15846-79
5,6 ГОСТ 20435-75
5,4 ГОСТ 21650-76
5.1 и ГОСТ 22225-76
5,4 ГОСТ 24597−81
5.1 и ГОСТ 28334-89
4.9

6. Ограничение действий, принимаемых Протоколом № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-93)

7. ИЗДАНИЕ с Изменениями № 1, 3, 4 , утверждены в феврале 1986 г., декабре 1987 г., январе 1990 г. (ИУС 5-86, 3-88, 5-90)

Настоящий стандарт распространяется на холоднотянутую проволоку из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Проволока подразделяется на:

ум:

круглый — К,

периодический профиль — БП;

в состоянии сборки:

с релизом

с релизом под напряжением (стабильным) — R;

для прецизионного изготовления до групп: 1, 2, 3.

Стабилизированная проволока выпускается только круглая. Проволоку в зависимости от диаметра и величины условного предела текучести выпускают классов прочности: 1500, 1400, 1300, 1200, 1100, 1000.

Примечание. Проволока классов прочности 1100 и 1000 изготавливается до 01.01.93.

(Измененная редакция, ред. № 3, 4).

1.2. Предельное отклонение номинального диаметра, глубина вмятин, шаг насечек и предельное отклонение должны соответствовать указанным в таблице. 1.

Обозначение размеров проволоки периодического профиля приведено на рис.

Таблица 1 Проволока периодического профиля

Номинальный диаметр

Пред. выключенный.

Глубина вмятин, не менее

Ступенчатые вмятины А Группа 1 Группа 2 Группа 3
ном. пред. выключенный. 3,0 ±0,04 ±0,06 -0,12 0,15 6,5 +0,5
А 1,0 4,0
±0,04 ±0,08 -0,16 0,19 5,0
±0,05 ±0,08 -0,16 0,24 6,0
±0,05 ±0,08 -0,16 0,30 7,0 7,0
±0,05 ±0,10 -0,20 0,35 8,0
±0,06 ±0,10 -0,20 0,40

Примечание. Номинальный диаметр проволоки периодического профиля соответствует номинальному диаметру круглой проволоки до нанесения на ее поверхность профиля.

1.3. Радиус зазубрин цилиндрической поверхности до диаметров проволоки ВР должен быть равен (8±0,5) мм.

Допускается относительное смещение диаметрально противоположных отступов до 2 мм.

1.4. Круглая круглая проволока не должна превышать предельных отклонений по диаметру.

Примеры выносок

Проволока диаметром 5 мм 1400 класса прочности круглая стабильная прецизионная лента 1:

Проволока 5В1400-Р1 ГОСТ 7348-81

То же диаметром 3 мм периодического класса прочности 1500 профиль, лента прецизионная 1, с выпуском:

Проволока 3Вр1500-1 ГОСТ 7348-81.

1.2.-1.4. (Измененная редакция, ред. N 3).

1.5. Расчетная площадь сечения и теоретическая масса 1000 м провода приведены в приложении 2.

(добавлено, версия № 3).

2.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Проволока изготавливается из углеродистой стали марок 65, 70, 75, 80, 85 погост 14959 или по нормативно-технической документации в соответствии с требованиями настоящего стандарта.

2.2. Механические свойства проволоки должны соответствовать указанным в табл.2.

Таблица 2

Номи- пропорционально диаметру, мм	Класс со- ности, Н/мм	Номинальное сопротивление растяжению, Н/мм	Разрывная сила , Н (кгс)	Стресс , Н (кгс)	Удлинение после разрыва, %	Количество изгибов проволоки при диаметре роликов 30 мм
круглый	периодический СК профиль
не менее
3,0	1500	1780	12600	10600	4	9	8
(1285)	(1080)
4,0	1400	1700	21400	18000	4	7	6
(2180)	(1830)
5,0	1400	1670	32800	27500	4	5	3
(3340)	(2800)
6,0	1400	1670	47300	39700	5	–	–
(4820)	(4050)
7,0	1300	1570	60400	50700	6	–	–
(6160)	(5170)
8,0	1200	1470	74000	62000	6	–	–
(7540)	(6320)

Примечания:

1. Нормы номинального предела прочности являются справочными значениями.

2. Модуль упругости E равен (200±20) ГПа.

3. Нормы механических свойств проволоки диаметром 6,0 и 8,0 мм установлены 01.01.93.

До 01.01.93 механические свойства проволока диаметром 6,0; 7,0; 8,0 мм должно соответствовать указанному в таблице 2А.

Таблица 2А

Номинал- нац- диаметр- метр, мм	Класс со- ности, Н/мм	Номинация Сал Время Текущее предприятие Туле- ние, Н/мм(кгс/мм)	Время Гэп- Ной Уси Лия, Н (кгс)	Уси Лия Н (кгс)	Возьми нач- после разрыва, %	Кол-во повтор- отводов диа- метром Vali- ков 30 мм	Class Pro — точно- STI, Н/мм	Номинал Время выдержки Остаточное Давление, Н/мм (кгс/мм)	Время Гэп- Ной Уси Лия, Н (кгс)	Уси Лия, Н (кгс)	Свободный Местный Местный. – ция по времени- свинца, , %	Кол-во пере- отводов диа- метал- пере- валиков 30 мм
круглый						периодический профиль
не менее
6,0	1300	1570	44340 (4520)	35470 (3620)	5	–	1200	1470	41570 (4240)	33260 (3390)	5	–
7,0	1200	1470	56590 (5770)	45270 (4620)	6	–	1100	1370	52820 (5390)	42250 (4310)	6	–
8,0	1100	1370	68980 (7030)	55180 (5630)	6	–	1000	1270	64050 (6530)	51240 (5230)	6	–

(Измененная редакция, ред. N 3, 4).

2.3. Провод диаметром 6,0 мм и более должен выдерживать испытание на изгиб на 180°. На нем не должно быть надрывов и трещин, видимых без использования увеличительных средств.

(Измененное издание, версия № 3).

2.4. На поверхности проволоки не должно быть отверстий, трещин, расслоений и захватов. Допускаются риски и по глубине вмятины не более предельных отклонений по диаметру, и по ржавчине.

2.5. Проволока должна быть сложена в мотки разделительными рядами. Каждый моток должен состоять из одного сегмента.

Масса мотка должна быть не менее 100 кг для проволоки диаметром до 6,0 мм и не менее 120 кг для проволоки диаметром 6,0 мм и более.

Допускается до 10 % мотков малой массы, но не менее 30 кг.

По заявке заказчика допускается изготовление проволоки стандартной длины.

Наличие сварных соединений в готовой проволоке не допускается.

(Измененная редакция, ред. № 1, 3, 4).

2.6. Проволока изготовлена с нормализованным значением прямолинейности.

Проволока считается прямой, если проволока свободного сечения на плоскости образует отрезок с основанием 1 м и максимальной высотой 90 мм для проволоки 3,0 и 4,0 мм и высотой 60 мм — для проволоки диаметром от 5,0 до 8,0 мм. По требованию заказчика высота сегмента не должна быть более 30 мм.

(Измененная редакция, версия № 3).

2.7. (Исключено, ред. N 1).

2.8. Потеря релаксации напряжений в стабильной проволоке при начальной нагрузке 0,7 от фактической прочности на разрыв не должна превышать 2,5% после 1000 часов выдержки под напряжением при нормальных температурах. Требования к отдыху 01.01.90.

(добавлено, версия № 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Проводные вечеринки. Партия должна состоять из проволоки одного класса прочности, одного вида и состояния изготовления, одной точности и одного диаметра и оформлена единым документом о качестве, содержащим: товарный знак

или наименование и товарный знак изготовителя;

номер партии;

провод символа;

количество витков;

вес партии.

(Измененное издание, версия № 3).

3.2. Диаметр круглой проволоки и качество ее поверхности проверяют на каждой катушке (прутке).

3.3. Для испытаний на разрыв, относительное удлинение, число изгибов, глубину и испытание на изгиб из каждой партии отбирают 10 % витков (прутков), но не менее 5.

Для проверки усилий соответствующего условного предела текучести и прямолинейность, от каждой партии следует отбирать 3 % мотков (прутков), но не менее 3.

Проверка релаксационной стойкости проводится периодически не реже одного раза в 6 месяцев на 3-х рулонах из партии, прошедшей приемочные испытания.

(Измененная редакция, ред. № 1, 4).

3.4. При неудовлетворительных результатах испытаний хотя бы по одному показателю на нем второй испытательный образец из удвоенного числа витков испытание не проходит. Результаты повторных тестов распространяются на всю партию.

(Измененная редакция, версия № 3).

4. МЕТОДЫ ИСПЫТАНИЙ

4. 1. Для каждого теста, отобранного из рулона (прутка), отрезают один образец.

4.2. Качество поверхности проволоки проверяют визуально.

4.3. Диаметр и овальность проволоки Измерить микрометром по ГОСТ 6507 в двух взаимно перпендикулярных направлениях сечения проволоки и проволоки класса ВР перед нанесением на ее поверхность профиля с точностью не менее 0,01 мм.

Глубину вмятин проволоки класса ВР измеряют микрометром по ГОСТ 6507 со специальной пяткой (приложение 1), по методикам измерения, аттестованным по ГОСТ 8.010*. Допускается применение микрометра по ГОСТ 4380.
________________
* На территории Российской Федерации ГОСТ Р 8.563-96.

Параметры класса профильной проволоки BP, определяемые как среднее значение трех измерений.

(Измененная редакция, ред. N…*).
_________________
* Соответствует оригиналу. — Обратите внимание на КОД.

4.4. Испытание проволоки на растяжение проводят по ГОСТ 12004.

4.5. Испытание проволоки на изгиб проводят по ГОСТ 1579. Испытание на изгиб проводят при температуре (20) градусов к параллельным сторонам с помощью нажимной оправки диаметром, равным пяти диаметрам испытательной проволоки.

При испытании проволоки класса ВР образцы устанавливают так, чтобы вмятины были обращены к зажимным губкам или оправке.

(Измененная редакция, версия № 3).

4.6. Для контроля прямолинейности образец помещают на ровную поверхность. Для россыпи выкройки проволочной ленты поставляется длина 1 м, посередине которой установлена под прямым углом линейка с делением шкалы 1 мм. С помощью этой линии измеряется высота отрезка, образованного проволокой и ремешком.

4.7. Радиус цилиндрической поверхности забоин и вмятин, являющийся ступенчатой референтной величиной, при проектировании и изготовлении профилирующего инструмента и проволоки не проверяют.

(Измененная редакция, ред. № 2).

4.8. Расчетное сечение провода приведено в Приложении 2.

4.9. Испытание проволоки на релаксацию проводят по ГОСТ 28334.

(Доп. Ред. N 4).

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

5.1. Каждая катушка должна быть равномерно перевязана по окружности мягкой проволокой не менее чем в трех местах. Концы рулонов должны быть аккуратно расположены и легко доступны.

Прутки должны быть упакованы в связки, перевязанные в двух местах.

5.1. Рулоны колючей проволоки массой 30-120 кг контактируют в мотках массой не более 1500 кг.

Вес груза не должен превышать 1500 кг.

Формирование транспортных пакетов осуществляется по ГОСТ 21650, ГОСТ 24597.

(Доп. Ред. N 3).

5.2. Проволочный транспортер без смазки и упаковки. По желанию заказчика катушки могут быть упакованы для защиты провода от влаги и агрессивных сред.

(Измененное издание, версия № 3).

5.3. К каждому мотку (балке) должна быть прикреплена этикетка, на которой указывают: товарный знак

или наименование и товарный знак производителя;

номер партии;

провод символа;

клеймо технического контроля.

5.4. Проволоку транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Размещение и крепление грузов на транспортных средствах, перевозимых железнодорожным транспортом, должны соответствовать техническим условиям погрузки и крепления грузов, утвержденным МПС СССР. Перевозки железнодорожным транспортом бывают вагонами, малотоннажными или мелкими отправками.

Допускается перевозка проволоки в универсальных контейнерах по ГОСТ 15102, ГОСТ 20435, ГОСТ 22225.

5.5. Хранение проволоки — на условиях 5 ГОСТ 15150.

5.3.-5.5. (Измененная редакция, ред. N 3).

5.6. Проволока, направляемая в районы Крайнего Севера и отдаленные районы, упакованная и транспортируемая по ГОСТ 15846.

5.7. Транспортная маркировка по ГОСТ 14192.

5.6, 5.7. (Добавлено, Ред. N 3).

ПРИЛОЖЕНИЕ 1 (обязательное). Специальный пятко-микрометр типа МК по ГОСТ 6507

ПРИЛОЖЕНИЕ 1
Обязательное

Материал — сталь ШХ25, У10А, У12А. Твердость — от 48 до 50 HRC.

ПРИЛОЖЕНИЕ 2 (информативное). Расчетная площадь сечения и теоретическая масса 1000 м проволоки

ПРИЛОЖЕНИЕ 2
Справочник

Таблица 2

Номинальный диаметр мм	Площадь поперечного сечения, мм	Масса 1000 м, кг
3,0	от 7.07	55,5
4,0	12,57	98,7
5,0	Из 19,63	154,1
6,0	от 28.27	221,9
7,0	38,48	302,1
8,0	50,27	394,6

Примечания:

1. Расчетная площадь сечения и теоретическая масса 1000 м проволоки рассчитываются исходя из номинального диаметра.

2. Плотность стали принята равной 7,85 кг/дм.

Приложение 2. (Измененная редакция, ред. N 3).

Текст документа подтвержден:
официальное издание
Проволока металлическая. Часть 1: Сб.Стандарты. –
М.: Издательство стандартов ИПК, 2003

Китайский производитель неизолированных проводников, воздушных кабелей, поставщиков электрических проводов

Горячие продукты

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Голый проводник , Воздушный кабель , Электропровод , Кабель управления , Силовой кабель низкого напряжения , . ..
	Год основания:	1996-07-26
	Площадь завода:	124154 квадратных метра
	Сертификация системы менеджмента:	ИСО9001:2008, ИСО14001:2004, ОХСАС18001:2007
	Годовой доход:	24 Million USD”> 421,24 миллиона долларов США

Информация отмечена проверяется СГС

Boan Cable является профессиональным производителем проводов и кабелей. Наша компания расположена в Исинском индустриальном парке экологических наук и технологий (ES&TP) в провинции Цзянсу, площадью 250 000 квадратных метров. Общие активы составляют более 1,5 млрд юаней, а количество сотрудников превышает 800 человек. Наша компания награждена наградами «Ключевое предприятие китайской электропроводной и кабельной промышленности», «Надежное предприятие», «Кредитное предприятие класса AAA», «Национальное высокотехнологичное предприятие», «Звездное предприятие» в провинции Цзянсу. а также …

Просмотреть все

Просмотр компании

20 шт.

Список клиентов

Вид мастерской

Вид на мастерскую

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мисс Ники

* Сообщение:

Введите от 20 до 4000 символов.

TOP HEADLINES
