Термопреобразователь ТХА-1387

В корзину

• Описание и характеристики
• Отзывы(0)

Термоэлектрический преобразователь ТХА-1387 относится к системам измерения и контроля температуры промышленного типа. Он используется в тех случаях, когда произвести замер температуры обычными термометрами не позволяет ситуация.

Основное предназначение термопреобразователей ТХА-1387 – это измерение температур в рабочей зоне газо- и паротурбинных установок, а также на объектах тепловой энергетики. При помощи этих устройств производят замер температур:

• продуктов сгорания, которые появляются после сгорания газообразного или жидкого топлива, разогретых до 900°C и движущихся со скоростью до 170 м/с;
• разогретого водяного пара до температур около 585°C, который движется со скоростью до 60 м/с.

Конструкция

Конструкционно преобразователь ТХА-1387 выполнен в Г-образной форме с основанием в виде срезанного шара, к которому крепится втулка с защитной гильзой, где устанавливается чувствительный элемент. Под углом 90° имеется отвод для крепления коммутационного кабеля устройства.

Головка-основание устройства выполнена из алюминиевого сплава, а защитная гильза из стали. Термочувствительный элемент выполнен из сплава – хромель-алюминий.

Принцип работы

Работа термопар ТХА-1387 основана на зависимости величины электрического сопротивления металлических элементов от температуры. В зависимости от величины электросопротивления хромель-алюминиевого элемента можно, по установленному алгоритму, определить величину температуры зон, в которую он помещен.

Технические параметры ТХА-1387

Характеристика	Значение
Предел измеряемых температур	0°C…+585°C 0°C…+900°C
Значение тепловой инерции	не больше 3 сек или 15 сек
Класс устройства по ГОСТу	2
Число рабочих спаев	1 / 2
Величина условного давления среды	от 0,4 до 80 МПа
Величина скорости потоков измеряемой среды	от 25 до 170 м/с
Степень защищенности от внешних факторов	IPХ4

Рис. 1, 2, 3 Габаритные размеры размеры термоэлектрических преобразователей

Условное обозначение	Номер рисунка	Вес, кг	L, см	l, см
5Ц2.821.962	1	1,15	25	16
-01		1,3	32
-02		1,5	40
-03		1,7	50
-04		1,8	63
-05		2,2	80
-06		1,5	32	32
-07		1,9	50
-08	2	2,05	80	–
-09	3	1,7	32	16
-10		1,9	50
-11		2,1	63
-12		2	32	40
-13		2,2	50
-14		2,35	63
-15		2,5	50	63
-16	4	1,6	8	25
-17		1,7	10
-18		1,8	12
-19		2,1	16
-20		2,4	20

Комплект поставки

1. Термопара ТХА-1387.
2. Хромель-алюминиевый термоэлемент.
3. Инструкция по эксплуатации.
4. Техпаспорт.

Отзывы

Термопара ТХА-2388 (-40…+1000°С) 200мм | МЕТРОЛОГ

Термопара ТХА-2388 (-40…+1000°С) 1000мм >>>

Есть в наличии

Код товара 8191

Термопреобразователь ТХА-2388 (-40…+1000°С) 200 мм, складского хранения, 1980-1990 годов выпуска.

Прошел предпродажную подготовку и проверку технических и метрологических характеристик.

По просьбе заказчика возможно проведение поверки или калибровки с выдачей свидетельства/сертификата (за дополнительную плату).

Гарантия – 12 месяцев

5 1 0 5

1,920 грн

Цена:

1600 грн

(При покупке с НДС +20%)

Минимальная стоимость заказа – 300 грн

1 1600 1600 1600

Описание

Термоэлектрические преобразователи ТХА-2388 предназначены для измерения температуры газообразных и жидких химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

Внешний вид: на стальной трубчатой ножке находится шестигранная гайка с втулкой и головка. Втулка свободно перемещается по ножке и крепится на ней в любом месте. Форма головки — 2 последовательно расположенных цилиндра со скругленными ребрами.

Термоэлектрический преобразователь ТХА-2388 (-40…1000°С) состоит из:

• – электрода;
• – защитной гильзы;
• – головки.

Принцип работы:

Вместе с изменением температурного состояния:

• – стальных предметов;
• – цветных металлов и сплавов;
• – полупроводников

прямопропорционально меняется их электрическое состояние, что и используется с успехом в работе измерителя температуры.



Технические характеристики термопары ТХА-2388:

Номинальные параметры	ТХА-2388
Температурный интервал, °С	от -40 до + 1000
НСХ преобразования (условное обозначение по ГОСТ 3044)	K
Класс	1 или 2
Длина монтажной части, мм	200
Показатель тепловой инерции, с	не более 60
Измеряемое давление (условное), МПа	10
Материал защитной арматуры	сталь

Термопреобразователь ТХА-2388 (-40.

..+1000 °С) 200 мм Вы можете купить по цене указанной на сайте. Для этого воспользуйтесь кнопкой оформить заказ (корзиной), формой обратной связи или напишите на почту [email protected] а также можете заказать позвонив по телефону: +38 (050) 024-70-26, (097)943-53-70.

Товары, которые могут Вас заинтересовать

Все права защищены 2020. «Метролог»

Обратный звонок

Принцип, конструкция, характеристики, преимущества и ограничения.

Термопара – это устройство, преобразующее тепловую энергию в электрическую. Количество вырабатываемой электроэнергии можно использовать для измерения температуры.

Термопара представляет собой термоэлектрический преобразователь, используемый в качестве первичного преобразователя. Изменения температуры напрямую преобразуются в электрические сигналы.

Эффект Зеебека: Если два провода из разных материалов соединены вместе, образуя замкнутую цепь, и если два соединения имеют разную температуру, то по замкнутой цепи протекает электрический ток.

Если используются два металла: медь и железо, ток течет от меди к железу, образуя горячий спай, и от железа к меди, образуя холодный спай.

Эффект Пельтье : Если два разнородных металла образуют два соединения и если внешняя ЭДС подключена, то ток течет через соединения. Когда ток течет через переход медь-железо в направлении от меди к железу, тепло поглощается, делая переход Т1 горячим. Когда ток течет от перехода железо-медь Т2 от железа к меди, выделяется тепло, которое делает переход холодным.

Почему компенсация холодного спая?: Температура термопары зависит от разницы между горячим спаем и холодным спаем. Если температура холодного спая поддерживается постоянной, на выходе термопары будет температура горячего спая. В лабораторных условиях холодный спай можно держать постоянно погруженным в ванну со льдом.

В промышленных условиях температура холодного спая изменяется в зависимости от температуры окружающей среды, что приводит к ошибке. Компенсация холодного спая – это процесс компенсации этого.

 Напряжение по сравнению с Температурное соотношение:

Как показано на рисунке выше, термопары R, S представляют собой термоэлементы на основе платины и могут измерять более высокий диапазон температур, выходное напряжение меньше, чем у термопар E, J, K. Они могут работать до 1700 градусов по Цельсию. Они дорогие.

С другой стороны, термопары E, J, K представляют собой элементы на никелевой (Ni) основе и работают при низкотемпературных измерениях.

Термоэлемент с платиновой основой

Термопара типа R: Первичный элемент Pt-13% Rh, Вторичный элемент Pt

Термопара типа S: Первичный элемент Pt-10% Rh, Вторичный элемент Pt

Термоэлемент на основе никеля

Термопара типа E: Первичный элемент Ni-10% Rh Вторичный элемент Ni 45%-Cu55%

Термопара In J: Первичный элемент Ni 5%, Вторичный элемент Ni 45%-Cu 55%

Термопара In K типа: Первичный элемент Ni-10%, Ni 5% во вторичном элементе.

Конструкция термопары:

Соединения термопар формируются двумя способами. Два провода термопары обычно скручены и сварены вместе. А именно скрученный сварной шов и сварной шов встык.

При скрученном сварном шве две проволоки скручены вместе в несколько мотков и сварены вместе. Этот вид сварки используется для проволоки большего сечения, он придает механическую прочность.

При сварке встык две проволоки сравнительно меньшего размера вплавляются в круглый изгиб.

Типы термопарных спаев:

Термопарные спаи бывают трех основных типов.

• Термопара с заземленным спаем
• Термопара с незаземленным спаем
• Термопара с открытым спаем

Термопара с заземленным спаем: Это наиболее распространенный тип соединения, в котором оболочка термопары приварена к спаю.

Незаземленный спай Термопара: спай термопары приваривается, образуя спай, но не приваривается к оболочке. Чувствительный спай незаземленной термопары электрически изолирован от стенки зонда или оболочки и не касается ее.

Термопара с открытым спаем: Термопары с открытым спаем также широко известны как «термопара с неизолированным проводом». В термопаре этого типа стык находится вне защитной оболочки и подвергается воздействию технологической среды.

Характеристики термопары:

Термопара типа E: Рекомендуется использовать в окислительной или инертной атмосфере. Ограниченное использование в вакууме или восстановительной атмосфере. Максимальное изменение ЭДС на градус. Высокая чувствительность 68 мкВ/градус C.

Термопара типа J: Рекомендуется использовать в вакууме или инертной атмосфере. Ограниченное использование при окислении при высоких температурах. Чувствительность 50 мкВ/градус С.

K Тип термопары: Рекомендуется для использования в окислительной или полностью инертной атмосфере. Не подходит для восстановительной атмосферы. Нельзя использовать в сернистой среде. Оба элемента будут быстро подвергаться коррозии и больше шансов на преждевременный выход из строя.

Это наиболее распространенные термопары общего назначения.

Его чувствительность составляет 41 микровольт/градус Цельсия.

Термопара типа R и S: Рекомендуется для непрерывного использования в окислительной или инертной атмосфере. Их нельзя вставлять непосредственно в металлические первичные защитные трубки.

Материалы, используемые для термопары:

Термопары изготавливаются из различных материалов.

Ниже представлена ​​таблица, иллюстрирующая диапазон измерения температуры термопарами из различных материалов.

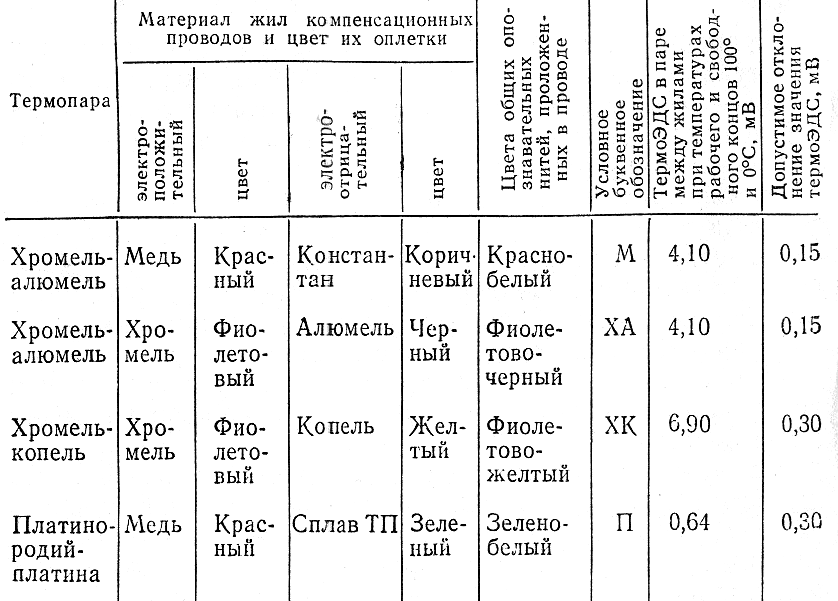

Цвет термопары в соответствии со стандартами ANSI и IEC:

Преимущества термопар:

• Термопары имеют прочную конструкцию.

• Покрывает широкий диапазон температур.

• Термопара обеспечивает хорошую воспроизводимость.

• Сравнительно дешевле.

• Скорость ответа высокая.

• Калибровку можно легко проверить.

Ограничения термопары:

• Возможна регистрация паразитного напряжения.

• Менее желательны для применений, где необходимо измерять небольшие перепады температур с высокой точностью. Например, диапазон 0-100 градусов по Цельсию с точностью 0,1 процента.

• Термопара выдает очень небольшой сигнал напряжения (мВ), требуется усиление.

Автор: PSS Бапу Рао

Нравится:

Нравится Загрузка…

Как работает термопара?

Главная   ›   Блоги   ›   Каковы характеристики и технические характеристики термопары?

Термопары — это датчики, которые можно использовать для измерения температуры различных предметов в таких отраслях, как производство. Даже небольшие изменения температуры могут повлиять на механизмы, поэтому термопары невероятно важны.

Термопары работают на основе двух разных металлов с разными электрическими зарядами. При изменении температуры в машинах сами металлы затвердевают или размягчаются в зависимости от полярности. Электрики и машинисты используют термопары для обнаружения изменений температуры, которые могут повредить оборудование.

Полярность

Каждая термопара имеет как положительный, так и отрицательный провод. Положительный и отрицательный провода используются вместе для считывания температуры. Полярность — заряд между положительным и отрицательным проводами — должна соблюдаться, чтобы термопара работала. Поскольку каждый производитель использует разные цвета для обозначения положительных и отрицательных проводов, вам необходимо проконсультироваться с производителем термопары, чтобы убедиться, что вы обращаетесь с ней безопасно. Например, один производитель (ANSI/ASTM E230) использует красный цвет для обозначения отрицательного провода. Другой производитель, IEC 60584, использует белый цвет для отрицательного провода. В дополнение к потенциальным угрозам безопасности, обратная полярность является одной из наиболее распространенных ошибок при подключении.

Допуск

Различные термопары имеют разные уровни допуска или точности. Некоторые производители перечисляют свои требования к точности в соответствии со стандартными пределами, специальными пределами и классом расширения.

• Стандартные пределы — это стандартный допуск термопары во всем диапазоне температур.
• Если термопара измеряется с использованием специальных пределов погрешности , точность составляет 1/2 погрешности при стандартном пределе погрешности.
• Если допуск вашей термопары соответствует классу расширения , предполагается, что термопара не будет использоваться в областях со значительными перепадами температуры, но вместо этого ее можно использовать там, где температуры возникают нечасто — если они вообще случаются.
