Содержание

устройство, технические характеристики, описание и отзывы

Практические занятия являются залогом успешного образования специалиста. Нельзя стать настоящим токарем, только лишь изучая теорию по учебникам. Здесь необходимо в первую очередь научиться работать за станком. С этой целью еще в 80-х прошлого века было начато производство токарно-винторезного станка ТВ-6. Выпускали его на Ростовском заводе учебно-станочного оборудования. Данный станок изготавливали для обучения азам, которые должен знать каждый токарь. Эту модель можно было встретить во многих школах и специальных учебных заведениях.

Назначение

Токарный станок ТВ-6 разрабатывался для обучения азам токарного дела. Поэтому никаких заоблачных характеристик от него ждать не нужно. Станок подходит для выполнения наиболее простых операций:

  • Подготовка отверстий.
  • Обрезка торцов.
  • Отрезка части заготовки.
  • Выполнение метрической резьбы.
  • Расточка деталей, имеющих цилиндрическую (коническую) форму.

Токарный станок ТВ-6 («школьник», как его еще называют) может работать только с цветными металлами и сталью. Такой выбор объясняется тем, что материал во время обработки не должен выделять летучие соединения и пыль, оказывающие пагубное воздействие на окружающих.

Основные характеристики

Токарный станок ТВ-6 при первом осмотре удивляет своими небольшими размерами. При весе 300 килограммов его длина составляет 144 сантиметра, ширина – 47 см, высота – 110 см. Благодаря этому станок прекрасно вписывается даже в небольшие мастерские.

Результатом небольших габаритов являются небольшие размеры деталей, которые могут обрабатываться на станке. Агрегат позволяет работать с деталью, длина которой не превышает 35 см. При этом протачивание возможно на промежутке, длина которого не больше 30 см. Если говорить о высоте, то над станиной могут обрабатываться детали с диаметром до 20 см. Над суппортом это значение составляет всего 8 сантиметров.

Главные характеристики в сравнении с показателями других агрегатов можно увидеть на фотографии ниже.

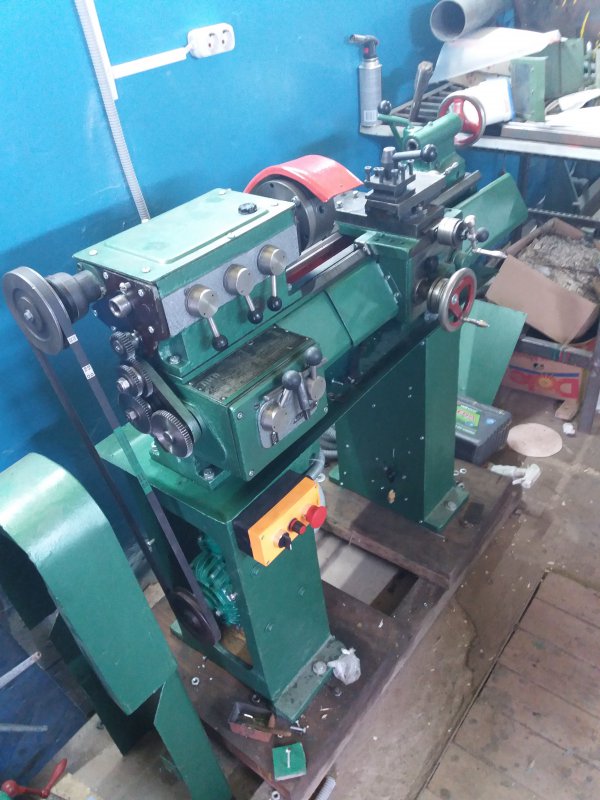

Устройство токарного станка ТВ-6

Лучше понять возможности аппарата поможет понимание того, из каких узлов и механизмов состоит агрегат. Ведь именно конструкция обеспечивает указанные технические характеристики.

Конструкция представлена следующими основными механизмами:

  • Тумба (условно разделена на две части).
  • Экран для обеспечения безопасности.
  • Коробка передач.
  • Фартук.
  • Бабка (также условно выделяют переднюю и заднюю).
  • Станина.
  • Гитара.
  • Электрический двигатель.
  • Корыто.

Коробка скоростей с 6 ступенями является передним узлом. К ней присоединен вал, который передает вращение от двигателя. Для этого используется ременная передача. Направление движения держателя резцов изменяется за счет специального механизма, установленного в коробке. Регулируется это с помощью рукояти. При ее повороте шестерня передвигается в одно из крайних положений. Если зубчатое колесо вращается влево, то происходит процесс прямого вращения. В этом процессе участвует блок шестеренок. Если же зубчатое колесо передвигается в правое положение, происходит вращение в обратную сторону. От радиального биения защищает задний узел. Кроме того, он позволяет обрабатывать отверстия при помощи сверла.

Разберем устройство токарно-винторезного станка ТВ-6 более подробно. Для этого рассмотрим основные его механизмы и узлы (их принцип действия и устройство) отдельно.

Тумба

Конструкция токарного станка разделяет тумбу на две части: переднюю и заднюю. Они имеют схожее, но неодинаковое устройство.

Передняя тумба собрана в форме буквы «П». Чтобы конструкция была более прочной, снизу и сверху монтированы ребра жесткости. Сзади тумбы размещен двигатель. Включается (выключается) он нажатием кнопки, которая находится спереди тумбы.

Отличием задней тумбы является то, что ее конструкция вместо двигателя включает электрический щиток.

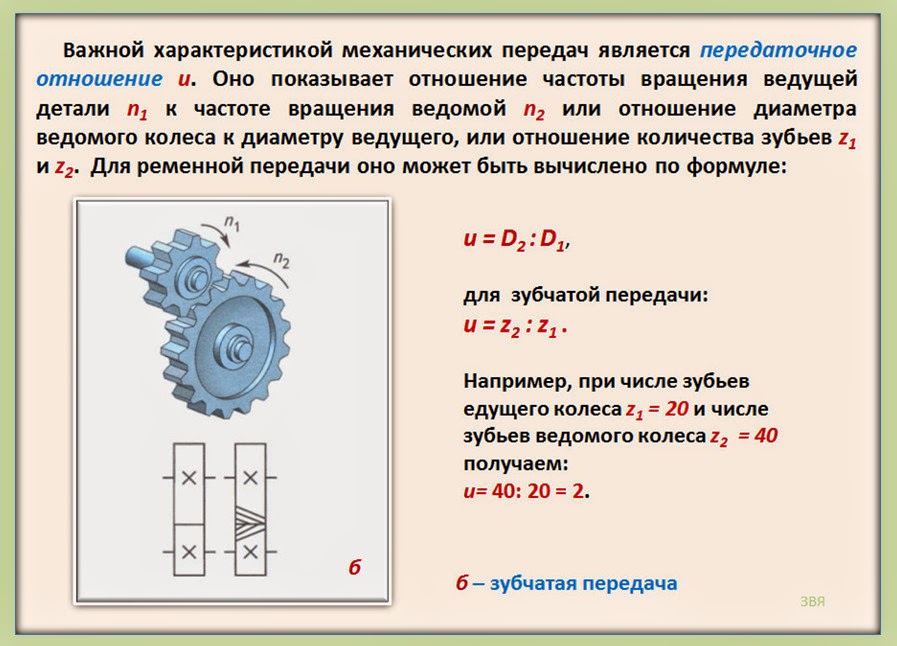

Гитара и коробка передач

Гитарой называют передаточный механизм зубчатых колес. Она необходима для передачи движения от главного вала непосредственно к коробке. Гитара представляет собой кронштейн с закрепленными на нем шестернями. Токарный станок ТВ-6 имеет постоянное передаточное число, которое равно одной четвертой.

Гитара передает вращение на коробку передач. Она, в свою очередь, состоит из следующих деталей:

  • Вал (2 шт.).
  • Шестеренки (5 шт. с разными характеристиками).
  • Муфта.
  • Блок-шестерня.
  • Сливная пробка.
  • Ходовой валик.
  • Рукоять для настроек (2 шт.).

Параметры резьбы определяются за счет изменения настроек рукояти, которая размещается на лицевой стороне коробки передач. При ее вращении (а она имеет 3 положения) блок шестерня, двигающаяся по шлицам, зацепляет другую шестерню. На панели коробки находится еще одна рукоять, которая запускает ходовой валик и винт.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

  • По направляющим в осевом направлении.
  • В направлении, перпендикулярном движению первой каретки.
  • В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

Бабка

Второй конец детали при обработке на токарном станке ТВ-6 фиксируется с помощью задней бабки. Она имеет основание и корпус, за счет которых крепится к направляющим станины. По ним бабка и осуществляет движение. Внутри за счет маховика двигается в продольном направлении пиноль. Во внутреннее отверстие пиноли, по форме напоминающее конус, вставляются сверла, патроны и другой инструмент.

Отзывы

Токарный станок ТВ-6 – прекрасный представитель времен Советского Союза. Изготовленный в восьмидесятых прошлого века, он встречается до сих пор. И отказываться от него многие пользователи не собираются. Это надежный, долговечный станок, качественно выполняющий свои функции.

Решаясь на покупку данной модели токарного станка, опытные пользователи советуют ответить для себя на два главных вопроса:

  • Какая точность нужна.
  • Какие виды работ планируется выполнять на станке.

Конечно же, современные импортные аналоги обходят станок ТВ-6 по точности. Но если нужно снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не все работы станок способен выполнить. К примеру, как отмечают некоторые из пользователей, на станке не удалось заточить трубу для резцов. Для расширения функциональных возможностей понадобится набор сменных шестеренок, которые необходимы для нарезания резьбы с помощью резца. Они позволят изменить при необходимости размер шага.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет силовой линии, то аппарат нужно переделывать под 220 В. Еще один минус данного токарного станка – во время работы он очень громко шумит. Но с другой стороны, если установить его на своем частном дворе, то никаких проблем с этим не будет.

Как видно, отечественный токарный станок для работы с металлом ТВ-6, который производился с целью обучения токарному мастерству, нашел свое применение и в быту. Им пользуются многие любители изготовить своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.

Технические характеристики токарного станка ТВ-6

Профессия «токарь», была популяризирована в конце 70-х и вплоть до 90-го года. А сделать ее популярной помог токарный станок Тв-6 и его предшественник ТВ-4. Теперь агрегат нового поколения, полностью взял на себя функцию обучающего токарного аппарата. На этом аппарате проводится обучение студентов, которые впоследствии станут специалистами в своей области. Данный аппарат имеет, довольно скромный предел выполняемых работ, однако, для выполнения несложных задач, этого достаточно.

Токарный станок 6 6 можно считать одним из самых легких, что позволяет его устанавливать, в большом количестве, на территории одного помещения, подготовленного для токарных работ (в помещениях учебных заведений, мастерских и так далее).

Размеры оборудования и рабочего пространства

Для токарного станка ТВ-6 характерна величина :

  • 5 м в длину;
  • 5 м в ширину;
  • 4 м в высоту;
  • вес его составляет до 300 кг.

Такие размеры, оказываются предельно маленькими для такого рода агрегатов, ведь для того, чтобы осуществлялось точение, требуется совокупность механизмов (в том числе и двигатель), которые занимают много места. Рабочее пространство располагается по центру столешницы аппарата и имеет размеры в мм:

  • 1100 по длине;
  • 470 ширине;
  • 110 высоте.

Это то пространство, которое требуется для выполнения любых действий на оборудовании. Над этой рабочей площадью располагается прозрачный защитный кожух, который препятствует от случайного попадания стружки в глаза, а также попаданию посторонних предметов в рабочую область, при этом можно наблюдать за протеканием рабочего процесса.

Подача станка

Для механической подачи на станке есть специальная коробка. Управление осуществляется двумя рукоятками, расположенными ниже пульта управления коробкой передач. Первая рукоятка (расположенная левее) имеет три положения, которые дают возможность нарезки трёх различных шагов резьбы и получения трех вариантов подачи суппорта.

Вторая рукоятка позволяет активировать вращение ходового винта или вала. В конструкции коробки подач имеется муфта, которая предотвращает возможность одновременного включения винта и вала. Для изменения направления вращения используется рукоятка, установленная на пульте управления коробкой скоростей.

Смазка коробки подач ТВ-6 осуществляется фитилями из емкости, расположенной в верхней части коробки. Во время работы станка необходимо визуально контролировать наличие масла в этой ёмкости. Излишки смазки сливаются через резьбовую пробку, расположенную в самой нижней части коробки.

Обслуживание коробки ТВ-6 заключается в замене масла и устранении осевых перемещений ходового винта. Для этого на выходном валу имеются две гайки круглой формы. Замена масла выполняется по аналогии с коробкой передач – раз в три месяца. Ходовые винт и вал необходимо смазывать ежедневно. Предварительно их необходимо прочистить от стружки.

Что по силам для ТВ-6

Данный токарный инструмент, способен выполнить следующие типы задач:

  • торцевание заготовок;
  • сверление шайб и стержней;
  • отрезка деталей;
  • выборка шлицов;
  • нарезка резьбы;
  • снятие фаски.

Вся работа производится с цилиндрическими и конусными заготовками. В Усовершенствованном варианте, могут проводиться работы по фрезеровке деталей.

Такие операции выполняются с ограничениями по возможностям оборудования. Вот технические характеристики, по которым возможны работы токарного станка ТВ-6:

  • самая большая длина заготовки 350 мм, при этом обрабатываемая часть составляет 300 мм, а 50 находятся в закреплении;
  • диаметр обрабатываемой детали максимум 200 мм;
  • максимальная скорость точения составляет 170 оборотов в минуту.

Токарный станок по металлу ТВ-6

Гитара и задняя бабка

Крутящий момент от коробки скоростей поступает к коробке подач при помощи шестеренной передачи, называемой гитарой. В состав последней у станка ТВ-6 входят три шестерни. А комплектов сменных шестерен не существует. Смазка шестерен гитары ведется вручную и выполняется ежемесячно.

Задняя бабка используется в качестве задней опоры для заготовок большой длины. Внутри нее установлена пиноль, оснащенная конусом Морзе. Благодаря ему в пиноль можно устанавливать различное оборудование и инструмент. Для ее перемещения имеется маховик, связанный с винтом. Выставление оси пиноли с осью шпинделя осуществляется регулировочными винтами и гайкой. Для фиксации бабки имеется тормоз, с управлением от специальной рукоятки.

Из чего состоит агрегат

Проточить деталь или выточить новую, довольно сложная работа, которая требует высокой точности. Поэтому для осуществления такого рода функций необходимо применение сложных механизмов, которые приводятся в действие механическим и электрическим путем. Весь агрегат, состоит из нескольких сложных механических и электрических конструкций. Также, как и для агрегата 4-ТВ существует набор элементов токарного механизма ТВ-6.

Вот описание всех присутствующих элементов в токарном станке ТВ-6:

  • передняя бабка;
  • задняя бабка;
  • станина;
  • коробка подач;
  • суппорт;
  • направляющие станины;
  • двигатель;
  • фартук суппорта;
  • поддон.


Детали ТС-ТВ6

Функции передней бабки

Передняя бабка у токарно-винторезного станка ТВ 6, служит для удержания детали, а также для передачи вращательных движений на заготовку. Удержание детали производится путем ее закрепления в головке передней бабки. Также, передняя бабка, которая располагается в левой части станины, содержит в себе шестерни передающие вращательные движения. Эти шестерни необходимы для смены скоростных режимов вращения. Смена скорости производится одним из 3 переключателей, размещенных на лицевой части передней бабки.

Назначение задней бабки

Работает в паре с передней, а размещена она на противоположной стороне, то есть – в правой части станины. Функциональная предназначенность задней бабки такая же, как и передней – удержание и вращение обрабатываемой заготовки. Однако задняя бабка, имеет свойство перемещаться по полозьям и не содержит сложного механизма из шестеренок.

Основная задача задней бабки удержание детали в нужном положении, а именно в вертикальном. В отсутствии этого элемента неизбежна прецессия детали во время вращения. Но для выполнения, таких работ, как сверление отверстий, задняя бабка нужна для подачи изделия на сверло.

Как устроена станина

Как и для других агрегатов, станина для токарного станка 6 6 служит роль несущей конструкции. На станине сосредоточены необходимые элементы механизма. При этом характеристики этой конструкции должны отвечать необходимым требованиям. В данном случае, станина имеет компактные размеры и способна выдерживать до 600 кг веса, при весе самого аппарата 300 кг.

Назначение коробки подач

Функцией коробки подач является переключение скоростей вала и винта. Для этого на панели коробки подач есть два рычага, которые приводят в движение один из элементов – вал или винт. Также, через коробку подач осуществляется смазка всех шестеренок.

Как правильно купить подержанный станок

  • Предупреждение: покупая по объявлению в другом регионе можно попасть на недобросовестных продавцов. Или товар может не отвечать заявленному состоянию, или предложат более высокую цену. В результате деньги на поездку будут выброшены на ветер. Так что лучше искать предложение поближе.

На что следует обращать внимание при покупке:

  • Наличие патрона, кулачков, задней бабки, электродвигателя. Причем если электродвигатель еще можно будет купить, то заднюю бабку достать довольно трудно (их часто сдают в металлолом, поскольку снять со станка можно довольно легко).
  • Необходимо убедиться, что шпиндель станка вращается, перемещение суппорта включается. Если электродвигатель не работает, можно вращать шпиндель вручную за приводной шкив. Если что-то не вращается или не движется, очевидно, имеются какие-то поломки.
  • Проверьте — насколько изношены трущиеся поверхности, а также радиальную болтанку шпинделя и пиноли задней бабки. Любая найденная неисправность — повод для снижения цены. Если же неисправностей много, лучше отказаться от покупки даже за небольшую сумму. Потому что ремонт может влететь в копеечку.

Вот вкратце и все, что можно рассказать в рамках одной статьи. Дополнительные сведения можно почерпнуть на тематических форумах. Оказывается, есть много людей, которым нравится осваивать токарное ремесло и они делятся своим практическим опытом. К сожалению, высказывания иногда бывают спорными. В сомнительных случаях лучше обращаться за советом к опытному токарю-профессионалу.

Для чего необходим фартук суппорта

Один из основных элементов станка – это фартук суппорта. В его задачу входит подача резца. Сам фартук состоит из лежащего на полозьях элемента, передвижение которого осуществляется по перпендикулярной линии с обрабатываемой деталью. Также, на фартуке расположен суппорт и рычаги управления движением суппорта и фартука. В работе это выглядит так:

  • резец подается на деталь рычагами, расположенными на фартуке;
  • сам фартук суппорта передвигается влево или вправо, снимая слой металла с вращающейся детали.

Функции суппорта

Для токарно-винторезного станка ТВ 6 суппорт выполняет функцию держателя резцов, а также их подачи по направлению к центру диаметра заготовки или детали. Суппорт, расположенный на фартуке, осуществляет подачу резца на протяжении всего рабочего процесса.

Стоит отметить, что неисправность данного элемента может привести к неточному выполнению точения, что в токарном деле, крайне нежелательно. Для того чтобы суппорт служил долго, все болты на нем должны быть максимально зажаты, это снижает вибрацию и увеличивает срок службы.

Использование устройства

Хоть данное оборудование для точения, соответственно с описанием, и считается учебным, посредством него возможно достигать отличной точности и осуществлять довольно непростые токарные процедуры. Ввиду этого эти станки часто покупают владельцы домашних мастерских.

В приводе устройства применяются клиноременные передачи. Нужно следить за тем, чтобы ремни были постоянно натянуты. Это даст возможность максимально задействовать мощность привода, намного увеличить эксплуатационный период передачи. Если ремни слабо натянуты, их можно отрегулировать. Для этого необходимо немного открутить гайки, которые соединяют салазки с мотором, установить нужное натяжение (десять килограмм на 1 ветку ремня клина).

Довольно часто в ТВ-6 возникает неполадка, заключающаяся в вибрировании шпиндельного элемента. Она может появиться из-за того, что соединяющие винты ослабли. Если вы подтянули гайки шпинделя, а вибрирование продолжается, значит, сломались подшипники.

Если в подшипниках появились промежутки, избавиться от них возможно, отшлифовав торцевые части колец компенсации или отрегулировав гайки. Устранить данными методами возможно только маленькие промежутки, относящиеся к радиальному/осевому типу.

ТВ-6, как и всякий иной станок, нужно регулярно технически обслуживать и ремонтировать. Лишь в этом случае он проработает долгий срок, даст возможность обрабатывать заготовки с высокой точностью.

Для чего необходимы направляющие станины, поддон и двигатель?

По этим направляющим или полозьям перемещается фартук суппорта и задняя бабка. Полозья имеют характер мощных и ровных рельсов, ровность которых играет роль на качество выполняемой работы. Стоит отметить, что на данном варианте токарного агрегата, направляющие станины не имели случаев неисправности. Их качество рассчитано на долгие годы службы.

Поддон имеет форму столешницы, расположенной на станине, под всеми элементами станка. Служит он для сбора смазочного материала (масла), стекающего из смазываемых механизмов в процессе работы.

Электрический двигатель располагается под поддоном, внизу станины. Он приводит в движение весь механизм, благодаря ременной передаче.

Для точной работы станка необходимо следить за исправностью каждого элемента, своевременно смазывать маслом составные части, содержать агрегат в чистоте. Для безопасной работы необходимо придерживаться правил использования электрического оборудования.

Схема органов управления

Схема органов управления, имеет:

  1. Рукоятку, устанавливающую частоту вращения шпиндельного узла.
  2. Еще одна рукоятку, устанавливающую частоту вращения шпиндельного узла.
  3. Рукоятку, устанавливающую нарезку резьбы (правую и левую) и изменяющую направление подачи.
  4. Рукоятку, устанавливающую величину подачи и шага резьбы.
  5. Рукоятку, переключающую ходовой валик.
  6. Реверсивную кнопку, включающую и останавливающую станок.
  7. Рычаг, ограждающий патрон.
  8. Наличие защитного экрана.
  9. Рукоятку закрепляющую резцовую головку.
  10. Источник света для освещения рабочего места.
  11. Рукоятку, вручную перемещающую поперечные салазки.
  12. Рукоятку, перемещающую верхние (резцовые) салазки.
  13. Рукоятку, закрепляющую пиноль.
  14. Рукоятку, закрепляющую заднюю бабку по направлению к станине.
  15. Маховики, перемещающие пиноль.
  16. Кнопку, включающую и выключающую реечную шестерню.
  17. Маховики, вручную перемещающие продольную каретку.
  18. Рукоятку, регулирующую гайки в ходовом винте.
  19. Рукоятку, включающую предельную механическую передачу.
  20. Ограждающий щиток перед ходовым винтом и валом.
  21. Наличие трансформатора ОСЗР-0,063–83УХЛ3.

Станок предполагает базовую комплектацию, подробно рассмотренную ниже.

Тумба

Предусматривается наличие передней и задней тумбы.

Первая имеет П-образную форму и ребра жесткости, в нижних и верхних частях устройства.

Передняя тумба имеет реверсивную кнопку на корпусе, отвечающую за включение и выключение электродвигателей.

В задней тумбе обусловлено наличие приводного электродвигателя. Она также имеет П-образную форму, внутри электрооборудование с щитком.

Коробка подач и гитара сменных шестерней

Не менее важный элемент агрегата, коробка подач и гитара, их ключевые особенности рассмотрены далее:

  1. Гитару сменных шестерней используют для изменения параметров резьбы.
  2. Коробку подач приводит в действие коробка скоростей, используя шестерни в передаточном механизме, в её составе:
  • два вала;
  • пять шестерен, имеющих разные параметры;
  • ходовой валик;
  • муфту;
  • круглые гайки;
  • рукоятку переключений;
  • сливную пробку.

`

Рукоятки на корпусе коробки подач определяют параметр нарезки заготовок. Другой рычаг, включает ходовой валик агрегата.

Передняя и задняя бабки

Главным элементом любого станка является передняя и задняя бабки. А главные их особенности и предназначение перечислены далее:

  1. Предназначение передней бабки заключается в расположении шпиндельного узла с коробкой скоростей.
  2. Заднюю бабку использую для того, чтобы закрепить центры, они применяются для поддержания торцевых поверхностей крупных изделий. Благодаря использованию центра, возможно значительно увеличить точность работы.

Также посредством передней бабки, обеспечивается доступ в коробку передач и гитару, что позволяет настроить параметр нарезки.

Устройство фартука

Фартук является частью устройства, располагающей салазки, которые отвечают за плавное перемещение суппорта. Изготавливается он из стали.

Устройства фартука состоит из:

  • маховичка;
  • реечной шестерни;
  • вала;
  • червячной шестерни;
  • маточной гайки;
  • ходового валика.

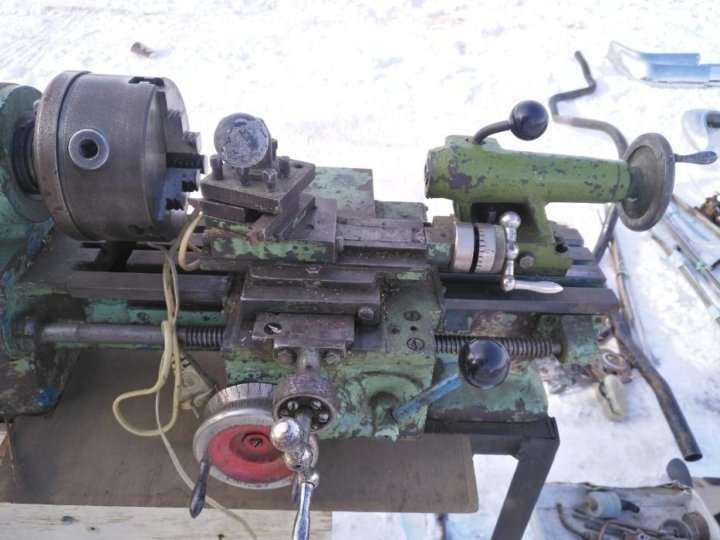

Конструкция суппорта

Суппорт крепит режущие инструменты для удобства обработки и перемещает его в процессе работы с металлом. Четыре каретки основывают конструкцию суппорта.

В четвертой каретке, резцедержатель фиксируют рабочие инструменты. Она перемещается по направлению к третей каретке, но только продольно.

Поворотная каретка №3, закрепляется на вторую каретку, последняя, в свою очередь, прикрепляется к первой, двигающейся поперечно.

У суппорта свои характеристики:

  1. Он надежно фиксирует режущий инструмент.
  2. Располагается в определенном положении по отношению заготовки.
  3. Может перемещаться по продольному и поперечному направлению.

Суппорт значительно расширяет функциональность станка.

Модификации

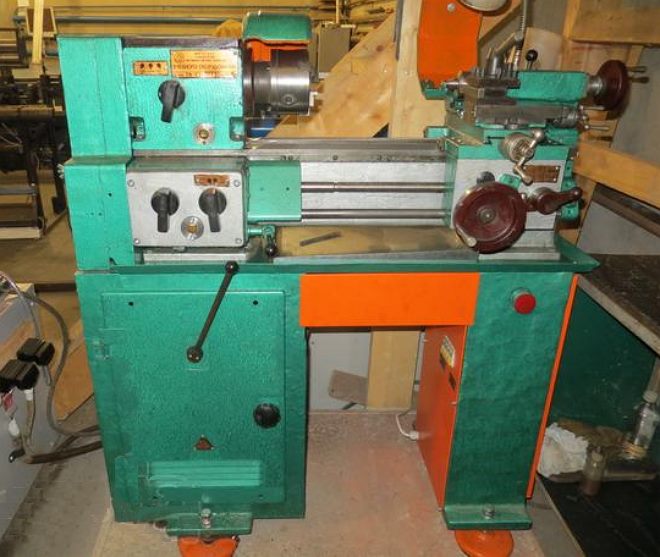

Основным отличием токарного станка ТВ-7 от ТВ-6 является конструкция коробки скоростей. В ее схему включена возможность переброса приводного ремня на разные ручьи шкива. За счет этого существенно расширился диапазон оборотов станка ТВ-7. В его схеме появились три дополнительные скорости выбора подачи.

Еще одной вариацией является токарный станок ТВ-4. От ТВ-6 он отличается упрощенной станиной из стального листа. Для усиления жесткости она оснащена дополнительными коробчатыми усилителями. Общая схема станка приведена на изображении в статье.

Благодаря такой станине масса станка сократилась до 280 кг. Опционально станок может оснащаться адаптером для подключения к сети 220 Вольт. Оба варианта выпускаются в городе Ростове.

Токарные станки ТВ 6 в России

  1. Главная
  2. Продажа
  3. Токарно-винторезные станки
  4. Токарный станок ТВ 6

Вы можете очень быстро сравнить цены токарного станка ТВ 6 и подобрать оптимальные варианты из более чем 79235 предложений

Токарный станок ТВ-4 и токарный 1а616

Состояние: Б/У

Куплю токарные станки ТВ-4 и станок 1а616 интересуют комплектные станки с хорошей станиной. Так же рассмотрю токарные станки под востановление. Заинтересован в приобретении Плита поверочная…

02.09.2016 Новосибирск (Россия)

Токарный станок ТВ 95

Состояние: Б/У Год выпуска: 1964 Производитель: ИЖ (Россия)

Токарный станок ТВ 95, ИЖевский высокоточный, 1964 год выпуска.

Токарный станок ТВ 95, ИЖевский высокоточный, 1964 год выпуска, схема на 220 Вольт. Состояние рабочее, всё исправное. Приспособления:…

07.09.2016 Воронеж (Россия)

90 000

Токарный станок ТВ 4

Состояние: Новый Производитель: Россия (Россия)

В наличии

Токарный станок ТВ 4Полный комплект готов к работе  Отправка тк

13.01.2020 Волгоград (Россия)

285 000

токарный станок ТВ-6

Состояние: Б/У Год выпуска: 1976

Продается (продаю, продам, продажа) б/у токарный станок ТВ-6 (аналог токарно-винторезный, ТВ-4, школьный) Наибольший диаметр устанавливаемый над суппортом, мм: 80; Наибольший диаметр…

19.09.2022 Таганрог (Россия)

токарный станок тв 16

Состояние: Новый Производитель: СССР (Россия)

В наличии

Продам токарный станок тв 16-класс точности – ТУ ТВ-16-0001;наибольшие диаметры заготовки над станиной 160 мм над суппортом 99мм;максимальная длина заготовки в центрах (РМЦ) – 250мм наибольшая. ..

05.08.2022 Москва (Россия)

30 000

Токарный станок ТВ 200

Состояние: Б/У Год выпуска: 1957 Производитель: Россия

 Токарный станок по дереву ТВ 200 М, 1957 года.Станок модели ТВ 200 имеет станину с двумя тумбами. Левая бабка станка называется передней бабкой. В передней бабке смонтирован шпиндель станка….

14.10.2020 Орел (Россия)

170 000

Токарный станок тв 6, твш 3

Состояние: Б/У Год выпуска: 1985 Производитель: Ростов (Россия)

Токарный станок по металлу тв 6, твш 3.

10.05.2019 Мичуринск (Россия)

55 000

Токарный станок ТВ-6

Состояние: Б/У Год выпуска: 1980 Производитель: Россия

Продам токарный станок в идеальнейшем техническом состоянии.

Станок работает от сети 220в (от обычной розетки) потребляя электроэнергии при этом не больше электрочайника. Станок полностью обслужен….

14.09.2022 Санкт-Петербург (Россия)

28 000

Токарный станок тв-4

Состояние: Новый

В наличии

Токарный станок идеальное состояние полном комплектации

14.09.2022 Москва (Россия)

50 000

Токарный станок тв-320

Состояние: Новый

В наличии

Токарный станок идеальное состояние полном комплектации не разу не был в работе возможно отправка

14.09.2022 Москва (Россия)

80 000

Предлагаю токарный станок ТВ-4

Состояние: Б/У

Год выпуска: 2012

Технические характеристики:Станки модели тв-4 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического. ..

16.09.2022 Таганрог (Россия)

Токарный станок ТВ-4,ТВ-6

Состояние: Б/У

Куали тв 4 или тв 6 в рабочем состоянии

15.07.2018 Москва (Россия)

Токарный станок – ТВ-7М

Состояние: Б/У Год выпуска: 1970 Производитель: Россия

Состояние идиальное.Польский высокоточный патрон 125мм.Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету ,…

14.09.2022 Ростов-на-Дону (Россия)

40 000

токарный станок тв 4

Состояние: Б/У Год выпуска: 1968 Производитель: Россия

Пишите на вацап если тут не отвечаю продольные -шлифованыпоперечные и малая продольная-без выработкипродольная точность -0,01/100ммпоперечная точность -0,01/100ммвсе сопрягающиеся плоскости. ..

14.09.2022 Москва (Россия)

37 000

настольный токарный станок тв-16 в крупном городе или

Состояние: Б/У Год выпуска:

1974

куплю оперативно, то есть без промедления. оплата в день осмотра. цена договорная. желательно в крупном городе ( областном центре ). рассмотрю все предложения. без выходных. на смс не реагирую….

17.09.2022 Москва (Россия)

Токарный станок ТВ-6М

Состояние: Б/У Год выпуска: 1980 Производитель: Россия

В идеальном состоянии, можно сказать новом. Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету , все работает…

14. 09.2022 Москва (Россия)

30 000

Токарный станок ТВ-4 “Школьник”

Состояние: Б/У Год выпуска: 1985 Производитель: Россия

В идеальном состоянии, можно сказать новом. Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету , все работает…

14.09.2022 Москва (Россия)

32 000

Токарный станок 16К20 и ТВ 320

Состояние: Б/У Год выпуска: 1981 Производитель: Россия

Продается токарный станок 16К20, 1981 г.в., в рабочем состоянии и ТВ 320 требующий небольшой ремонт, станки находятся в г.Уфа, цена за оба станка.

11.02.2016 Уфа (Россия)

100 000

Токарно-винторезный станок ТВ-125П.

Состояние: Б/У

Токарно-винторезный станок ТВ-125П г/в. 1973. Станок с малой эксплуатацией. Локация Башкирия, г.Уфа. Подробная информация по запросу. Цена по договоренности с учетом демонтажа и погрузки….

28.05.2019 Уфа (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по токарному станку ТВ 6 почти как на Авито и TIU

Видео токарного станка ТВ 6

FAQ по токарным ТВ-4,ТВ-6 – Станки серии ТВ-х

К сожалению, профессия станочника не пользуется популярностью у современной молодежи. Однако рынок труда показывает обратную тенденцию. Токари требуются предприятиям промышленной группы во все большем количестве.

Растет потребность и в таком оборудовании, как известный всем школьный станок. Это модель ТВ-4, изначально разработанная для применения в профессиональных технических училищах, средних учебных заведениях для обучения юношей и девушек токарному делу.

Габариты агрегата уменьшены, мощность привода и другие технически данные также выглядят скромнее промышленных установок. Однако схема компоновки ТВ-4, показатели точности обработки и общая техника работы — полностью соответствуют станкам, применяемым в промышленности.

Сведения о производителе учебного токарно-винторезного станка ТВ-4

Производитель токарно-винторезного станка модели ТВ-4 (ТВ4)Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Другим производителем станка ТВ-4 являлся Дубненский литейно-механический — г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

  • ТВ-4
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6М
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
  • ТВ-7
    — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
  • ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
  • ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
  • ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм
  • НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
  • НС-16 — станок сверлильный настольный Ø 16
  • СНВШ-1 — станок сверлильный настольный Ø 12


Краткая история

Это оборудование производится Ростовским комбинатом учебного оборудования с начала 1970 х годов. Из-за специфики своего применения данный станок назывался «Школьник».

Индустриализация требовала профессиональных кадров, поэтому страна снабжала современными по тем меркам технологиями все средние учебные заведения.

На Ростовском комбинате данный станок выпускается и по сей день, поскольку продолжает пользоваться спросом в частных мастерских и для любителей токарного дела.

Также есть еще завод на Украине в г. Грождно, который также выпускает серию данного оборудования. Но Ростовский комбинат считается все же основным производителей этой функциональной мобильной конструкции.



ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Токарно-винторезный станок ТВ-4 заменил в производстве устаревшие первые школьные токарно-винторезные станки ТВШ-2 и ТВШ-3 (ТВ-3) и выпускался в 70-х годах прошлого века. Станок ТВ-4 был заменен на более совершенную модель ТВ-6

Токарный станок ТВ-4 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Учебный токарно-винторезный станк ТВ-4, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей шпинделя, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

Принцип работы и особенности конструкции станка

Передний конец шпинделя станка ТВ-4 имеет резьбу М36х4 для установки промежуточного фланца с патроном (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-4 — Ø100 мм.

Шпиндель токарного станка ТВ-4 получает 6 ступеней вращения (120, 160, 230, 375, 500, 710 об/мин) от коробки скоростей в передней бабке.

Коробка скоростей за счет переключения шестерен позволяет понизить частоту вращения шпинделя, необходимую для резьбонарезания метчиками, а также для тяжелых работ, требующих повышенного крутящего момента. Повышенная скорость шпинделя используется для чистовых работ.

Привод станка осуществляется от асинхронного электродвигателя ~220 В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

Коробка подач обеспечивает 3 скорости подач суппорта и может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей.

Ходовой винт включается при нарезании резьб. Скорость ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его). Направление вращения ходового винта задается левой рукояткой на передней бабке.

Ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-4 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляной ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Основные технические характеристики школьного токарно-винторезного станка ТВ-4

Изготовитель — г. Ростов на Дону.
Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 200, мм
  • Наибольший диаметр заготовки типа Вал, обрабатываемой над верхней частью суппорта — Ø 125 мм
  • Расстояние между центрами — 350 мм
  • Наибольшая длина обтачивания — 300 мм
  • Мощность электродвигателя — 0,6 кВт
  • Вес станка полный — 280 кг

Шпиндель токарно-винторезного станка ТВ-4

  • Конец шпинделя резбовой — М36х4
  • Диаметр отверстия в шпинделе — Ø 16 мм
  • Наибольший диаметр обрабатываемого прутка — Ø 15 мм
  • Пределы чисел оборотов шпинделя в минуту — (6 ступеней) 120, 160, 230, 375, 500, 710 об/мин
  • Диаметр стандартного патрона — Ø 100 мм

Подачи и резьбы токарно-винторезного станка ТВ-4

  • Пределы продольных подач: — (3 шага) 0,08; 0,1; 0,12 мм/об
  • Пределы шагов резьб метрических — (3 шага) 0,8; 1; 1,25 мм

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

  • По направляющим в осевом направлении.
  • В направлении, перпендикулярном движению первой каретки.
  • В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.



Расположение органов управления токарным станком ТВ-4

Расположение органов управления токарным станком тв-4

Таблички для ручек управления токарным станком тв-4

Спецификация органов управления токарно-винторезного станка ТВ-4

  1. Рукоятка установки чисел оборотов шпинделя
  2. Рукоятка установки чисел оборотов шпинделя
  3. Рукоятка установки нарезания правой и левой резьб и изменение направления подач
  4. Рукоятка установки величины подач и шага резьбы
  5. Рукоятка переключения ходового валика
  6. Маховик ручного перемещения продольной каретки
  7. Кнопка включения и выключения реечной шестерни
  8. Рукоятка включения продольной механической подачи
  9. Рукоятка включения гайки ходового винта
  10. Рукоятка ручного перемещения поперечной салазки
  11. Рукоятка крепления резцовой головки
  12. Рукоятка крепления пиноли задней бабки
  13. Маховик перемещения пиноли задней бабки
  14. Понижающий трансформатор местного освещения
  15. Пакетный выключатель местного освещения
  16. Предохранительная колодка
  17. Реверсивный магнитный пускатель
  18. Реверсивная кнопка включения и остановки станка
  19. Светильник
  20. Рукоятка крепления задней бабки к направляющим станины
  21. Пакетный выключатель сети (общий)
  22. Защитный экран

Управление станком ТВ-4

Пуск и остановка электродвигателя станка производятся нажатием кнопок «пуск» и «стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 1).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)
  1. На передней бабке — положение рукоятки трензеля 3 в зависимости от желаемого направления подачи суппорта («Л» —левое или «П» — правое).
  2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в правом положении — «Винт».
  3. На фартуке — рукоятка самохода 8 в нижнем выключенном положении «от себя».
  4. Рукоятка включения реечной шестерни 7 — в положении «на себя».
  5. Рукоятка включения маточной гайки 9 — в нижнем крайнем положении».
Положение рукояток и рычагов при работе с ходовым валом (механическая подача)
  1. На передней бабке — положение рукоятки трензеля 5 в зависимости от желаемого направления подачи суппорта (левое или правое).
  2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в левом крайнем положении — «вал».
  3. На фартуке — рукоятка самохода 8 во включенном положении «на себя».
  4. Рукоятка включения маточной гайки 9 — в верхнем положении.
  5. Рукоятка включения реечной шестерни 7 — в положении «на себя».
Положение рукояток и рычагов при ручной продольной подаче ходовым валиком
  1. На передней бабке — положение рукоятки трензеля 3 в среднем положении «Н».
  2. На коробке подач — положение рычага «винт — вал» безразлично.
  3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки — в верхнем положении.

Инструкция по первому запуску и эксплуатации

Монтаж и установку станка ТВ-4 должны выполнять строго профессионалы. Перед первым запуском обязательно ознакомиться с инструкцией по эксплуатации, а также с техникой безопасности.

Для монтажа оборудования необходимо обустроить фундамент не меньше 10 см. Оптимальный вариант – бруски или бетонная конструкция.

Механизм не снабжен регулировкой уровня, а потому при монтаже важно отрегулировать перепады высоты. Лучше всего, если станок будет установлен на регулируемые опоры.

Есть несколько нюансов работы, которые обязательно учитывать:

  1. В качестве подготовки к рабочему процессу необходимо очистить механизм от антикоррозийной жидкости и заполнить емкость смазкой для коробки передач. Важно, чтобы был настроен заземляющий контур.
  2. Перед началом работы все рукояти должны быть расположены в исходном положении. Только после этого разрешено проводить стартовую настройку станка. Заготовку детали следует прочно зафиксировать между шпиндельной и упорной бабкой. На следующем этапе следует выставить нужный резец.
  3. После окончания рабочего процесса необходимо удалить стружку и металлическую пыль, которая собралась на станке после работы. Затем проверить нормальную работоспособность всех главных конструктивных деталей, чтобы в случае поломки вовремя ее обнаружить. Каждый раз перед запуском обязательно проверять уровень масла.

Станки ТВ-4 отличаются надежностью. Поэтому при правильной эксплуатации срок их службы практически неограничен. Важно только изначально его правильно монтировать.

Схема кинематическая токарно-винторезного станка ТВ-4

Кинематическая схема токарно-винторезного станка тв-4

Спецификация подшипников токарного станка тв-4

Назначение оборудования

В разрезе обучения токарному делу — ТВ-4 по праву может называться универсалом. На нем доступны большинство операций обработки заготовок. На станке можно:

  • делать рассверливание;
  • производить нарезку внутренних и наружных резьб метрических, при этом данная операция может производиться как механикой, которой оснащено устройство, так и ручным способом. Доступны классическая схема резьбы, а также ее трапецеидальная, дюймовая, упорная версия;
  • нарезать резьбы с широким диапазоном изменения шага;
  • производить сложные нарезки многозаходной резьбы;
  • делать зенкеровку;
  • производить обработку торцов, подрезку заготовки.

Оборудование позволяет обрабатывать наружные поверхности заготовок пруткового типа, например, точить вал.

Конструкция основных узлов токарно-винторезного станка ТВ-4

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-4

Чертеж передней бабки токарного станка тв-4

Чертеж передней бабки токарного станка тв-4

Передняя бабка токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки станка тв-4. Вариант с укороченным ведущим валом

Передняя бабка (рис. 2 и 3) крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-4 передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис. 1). Рукоятка /имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.’

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые поворачиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис. 1).

При левом крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерен 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в свою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки подач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться к коробке подач, т. е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размещается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя—в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки. Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.

Передняя и задняя опоры шпинделя токарного станка тв-4

Шпиндель станка ТВ-4 смонтирован на 3-х подшипниках:

  • Передняя опора шпинделя — два однорядных радиально-упорных шарикоподшипника № 46207, класс точности Н, размер 35х72х17 мм
  • Задняя опора — шарикоподшипник радиальный однорядный № 206, класс точности Н, размер 30х62х16 мм

Подшипник № 46207 (7207)

Это шариковый радиально-упорный однорядный подшипник. Который прекрасно справляется как со значительными радиальными, так и с осевыми односторонними нагрузками (до 150% от неиспользованной допустимой радиальной). Для жесткой осевой фиксации (например, в станках, требующих высокой точности обработки) вала их устанавливают попарно.
В нашей стране выпуск их осуществляется на саратовском (3 ГПЗ) и Самарском СПЗ-4 (4 ГПЗ).

Если раньше широко применялись подшипники этого типа высокой степени точности, то теперь только шестой, поэтому и производятся только две модификации — 6-46207Е5, 6-46207Л (полиамидный и латунный сепараторы).

Импортные подшипники этого типа имеют маркировку 7207A. Сепаратор из латуни в номере отражается наличием буквы М, из полиамида — буквы D.

Размеры и характеристики подшипника 46207 (7207):

  • Внутренний диаметр (d): 35 мм;
  • Наружный диаметр (D): 72 мм;
  • Ширина (H): 17 мм;
  • Масса: 0,289 кг;
  • Диаметр шарика: 11,112 мм;
  • Количество шариков: 12 шт;
  • Диаметр борта наружного кольца: 60,2 мм;
  • Диаметр борта внутреннего кольца: 46,9 мм;
  • Грузоподъемность динамическая: 29 кН;
  • Грузоподъемность статическая: 16,4 кН
  • Номинальная частота вращения: 11000 об/мин.

Схема подшипника 46207 токарного станка ТВ-4

Регулирование шпиндельных подшипников на токарно-винторезном станке ТВ-4

Передняя опора шпинделя токарного станка тв-4

Регулирование радиального зазора передних подшипников и осевого зазора шпинделя производится посредством гайки 1 и контргайки 2 (рис. 11).

Произведя регулировку подшипников, необходимо проверить шпиндель на радиальный отжим. Для этого в коническое отверстие шпинделя нужно вставить оправку с коническим хвостовиком и свободной длиной 150 мм.

К центрирующей поверхности шпинделя подвести пуговку индикатора и за свободный конец оправки вручную отжать шпиндель.

При этом отклонение стрелки индикатора не должно превышать 0,02 мм. Кроме того, шпиндель должен легко провертываться.

Передаточный механизм (гитара) токарно-винторезного станка ТВ-4

Гитара токарно-винторезного станка ТВ-4

Передаточный механизм (рис. 4) служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна 1, на котором смонтированы шестерни 7, 4, 2. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-4 оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарно-винторезного станка ТВ-4

Чертеж коробки подач токарно-винторезного станка ТВ-4

Фото коробки подач токарно-винторезного станка ТВ-4

Коробка подач (рис. 5) получает движение от коробки скоростей через шестерни передаточного механизма. Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм на один оборот шпинделя.

Необходимые резьбы и подачи устанавливаются путем поворота рукоятки 4 (рис. 1), расположенной на передней крышке коробки подач.

Включение ходового винта или ходового валика осуществляется поворотом рукоятки 5 (рис. 1).

В положении, указанном на рисунке 5, осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передаст вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового винта и ходового валика производится поворотом рукоятки 3 (рис. 1).

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла.

Масло на шестерни и трущиеся поверхности подается фитилями.

При работе необходимо следить, чтобы в корыте коробки подач постоянно находилось небольшое количество масла.

Суппорт токарно-винторезного станка ТВ-4

Чертеж суппорта токарно-винторезного станка ТВ-4

Суппорт (рис. предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Фартук токарно-винторезного станка ТВ-4

Чертеж фартука токарно-винторезного станка ТВ-4

С помощью фартука (рис. 7) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Реечная шестерня входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передается на реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Фартук токарно-винторезного станка ТВ-4

Задняя бабка токарно-винторезного станка ТВ-4

Чертеж задней бабки токарно-винторезного станка ТВ-4

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно переметается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Общая конструкция и принцип работы

Тумба данного станка изготовлена из толстостенной листовой стали. Дополнительно монтируют ребра жесткости. В задней части тумбы расположен электродвигатель. На лицевой части – блок управления работой, в том числе кнопка реверс, а также включения/выключения.

На задней тумбе, которая имеет П-образную форму, также имеются ребра жесткости вверху и снизу. Внутри этой конструкции содержится электрощит со всем основным электрооборудованием данного механизма.

В левой части станины расположена шпиндельная бабка, к которой подключена коробка для переключения скоростей. Вращение шпинделя происходит за счет трехкулачкового патрона.

От блока шпинделя к коробке скоростей вращение передает передаточный механизм. Особенностью механизма данного станка является то, что здесь невозможно установить другие пары шестерней, а потому передаточное соотношение всегда одинаковое.

Основные технические характеристики станка ТВ-4

Наименование параметраТВ-4ТВ-6ТВ-7
Основные параметры станка
Класс точностиННН
Наибольший диаметр заготовки над станиной, мм200200220
Наибольший диаметр заготовки над суппортом, мм12580100
Высота центров над плоскими направляющими станины, мм108108120
Наибольшая длина заготовки в центрах (РМЦ), мм350350330
Наибольшая длина заготовки в патроне, мм310
Наибольшая длина обтачивания, мм300300300
Наибольшая высота держателя резца, мм10 х 1212 х 1216 х 16
Высота от опорной поверхности резца до линии центров, мм1212
Наибольшее расстояние от оси центров до кромки резцедержателя, мм7878
Шпиндель
Резьбовой конец шпинделя, ммМ36 х 4М36 х 4М45 х 4
Диаметр стандартного патрона, мм100100125
Диаметр сквозного отверстия в шпинделе, мм1618
Наибольший диаметр прутка, мм1512
Конус Морзе шпинделя№2№3№3
Число ступеней частот прямого вращения шпинделя668
Частота прямого вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060…1000
Число ступеней частот обратного вращения шпинделя668
Частота обратного вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060…1000
Торможение шпинделянетнетнет
Блокировка рукоятокнетнетнет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм300300260
Перемещение суппорта продольное на одно деление лимба, мм0,50,250,25
Наибольшее поперечное перемещение суппорта, мм100100
Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,025
Наибольшее перемещение резцовых салазок, мм508585
Перемещение резцовых салазок на одно деление лимба, мм0,0250,0250,025
Угол поворота резцовых салазок, град±45°±45°±40°
Число ступеней продольных подач суппорта338
Пределы продольных рабочих подач суппорта, мм/об0,08; 0,1; 0,120,08; 0,1; 0,120,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/обнетнетнет
Количество нарезаемых резьб метрических336
Пределы шагов нарезаемых резьб метрических, мм0,8; 1,0; 1,250,8; 1,0; 1,250,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовыхнетнетнет
Пределы шагов нарезаемых резьб модульныхнетнетнет
Пределы шагов нарезаемых резьб питчевыхнетнетнет
Задняя бабка
Конус Морзе задней бабки№2№2№2
Наибольшее перемещение пиноли, мм656565
Электрооборудование
Электродвигатель главного привода, кВт1,01,11,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм1440 х 470 х 10201100 х 470 х 1101050 х 535 х 1200
Масса станка, кг280300400

устройство, технические характеристики © Геостарт

Рубрика: Инструменты и оборудование

Производство токарного станка ТВ-6 было налажено ещё более 30 лет тому назад. Специалисты ростовского завода, на котором производится учебное оборудование для школ и других учреждений образования, разработали эту модель для обучения основным начальным навыкам профессии токаря.

У этого станка сравнительно небольшие технические возможности и доступно выполнение только нескольких несложных токарных операций:

  • получение отверстий сверлением;
  • обработка торцов подрезкой;
  • нарезки метрической резьбы;
  • выполнение проточки и расточки деталей цилиндрических и конических форм;
  • обрезка фрагмента заготовки.

Несмотря на небольшой перечень выполняемых операций , профессиональный токарь может изготавливать на таком станке детали с высокой точностью. А стоимость станка ТВ-6 в несколько раз дешевле, чем профессионального оборудования. Поэтому многие частные мастера предпочитают приобретать их для своих мастерских.

Технические характеристики

Использовать это оборудование можно только для обработки изделий из стали и цветных металлов. Запрещено использовать материалы, выделяющие мелкодисперсную пыль и летучие соединения, вредные для здоровья. Токарный станок ТВ-6, технические характеристики которого достаточно скромные, идеально подходит не только для учебных мастерских.

Габариты станка небольшие: длина 144 см, ширина 11 см, высота 47 см. Весит 300 кг. Такие параметры позволяют устанавливать его даже в небольшом помещении.

К важным характеристикам такого оборудования относится высота его центральных участков в зависимости с опорной частью поверхности резца. От этого зависит, какие резцы можно использовать в работе. У этой модели токарного станка она составляет 12 мм, поэтому резцы для неё подходят с шириной и высотой державки не более 12×12 мм.

Максимально допустимые размеры обрабатываемых деталей:

  • Ø 8 см — если обработка происходит над суппортом;
  • Ø 20 см — если деталь обрабатывается над станиной;
  • длина заготовок возможна для обработки на этом станке только до 35 см;
  • наибольшая длина протачивания до 30 см.

Установленный на станке суппорт имеет такие параметры:

  • поперечное перемещение имеет допустимый показатель до 100 мм;
  • продольное перемещение имеет допустимый показатель до 300 мм;
  • самая большая величина для перемещения резцовых салазок — 85 мм. Вместе с резцедержателем они могут поворачиваться под углом в 45 градусов;
  • установленный на станке суппорт позволяет делать нарезки метрической резьбы трех видов;
  • продольное передвижение суппорта осуществляется путём трехступенчатой регулировки подач;
  • наибольшее количество подач — 0,12 об/мин.

Шпиндель, входящий в оснащение станка, обладает такими параметрами:

  • Прямое и обратное вращение осуществляется с максимальной частотой до 700 об/мин.
  • Имеет шесть ступеней регулировки для его прямого вращения.
  • Сквозное отверстие для прутка имеет диаметр не более 12 мм.
  • Следует учесть, что блокировка рукояток узла и система его торможения в этом станке не предусмотрена.

Элементы конструкции станка

Токарно-винторезный станок ТВ-6 имеет несколько главных узлов:

  • Электрическое оборудование состоит из трёхфазного асинхронного двигателя, электрощита, кнопочного моста управления, пакетных выключателей сети и освещения, предохранителя, трансформатора.
  • Коробка передач приводится в действие через гитару. На её передней стороне находится рукоять для установки параметра резьбы. С помощью второй рукояти запускаются винт и ходовой валик. Включаться одновременно они не могут благодаря установленной системе безопасности.
  • Суппорт, состоящий из четырех кареток, отвечает за установку и передвижение резцов. Первая каретка движется в осевом направлении, вторая расположена на первой и движется перпендикулярно, третья (поворотная) расположена на второй каретке, четвёртая имеет приспособление для крепления резцов и движется по осевой направляющей третьей каретки.
  • Защитный экран прозрачный, установлен на суппорте для защиты токаря от летящих во время обработки деталей стружек.
  • Передняя и задняя тумбы — П-образные. На передней расположена реверсивная кнопка включателя электродвигателя. На задней установлен щиток с электрооборудованием.
  • Передняя бабка — шестиступенчатая коробка скоростей, которая одновременно поддерживает и вращает обрабатываемую болванку. Расположена горизонтально, имеет один радиальный и два упорных подшипника.
  • Задняя бабка поддерживает заднюю часть болванки и этим предотвращает радиальное биение, а также нужна при обработке отверстий сверлом. Передвигается по направляющим, имеет внутри корпуса пиноль, в отверстия которой вставляются резцы и свёрла.
  • Гитара (передаточный механизм) — это устройство, состоящее из кронштейна с установленными на нём зубчатыми колёсами. Её функция — передавать элемент вращения к коробке передач от главного вала.
  • Станина, имеющая коробочную конструкцию, служит для соединения и поддержки всех конструктивных узлов станка в заданном положении. Её несущие элементы — две тумбы, а в передней части закреплена рейка с ходовым винтом.
  • Фартук осуществляет осевую подачу механическим способом резцедержателя от валика и ходового винта и его ручную осевую подачу. Имеется система безопасности, предотвращающая одновременный запуск маточной гайки и механической подачи.
  • Корыто, расположенное в верхней части коробки передач, предназначено для заливки масла, смазывающего её механизм.
  • Защитный кожух предохраняет от подвижных механизмов.

Особенности эксплуатации

Учебный токарный станок ТВ-6 для обработки металла нашёл своё применение для производства изделий в домашних мастерских. Он, конечно, уступает современным аналогам, но с его помощью можно с точностью изготавливать даже некоторые сложные детали.

В эксплуатации он достаточно прост, но есть свои плюсы и минусы. Несложные регулярные профилактические меры позволяют на длительный период сохранять его в хорошем рабочем состоянии. Среди них:

  • Регулярная проверка и регулировка натяжных ремней в приводном механизме.
  • Для устранения вибрации шпинделя надо периодически подтягивать гайки шпиндельного узла, если это не помогает, значит, проблема в подшипниках и требуется ремонт.
  • Незначительные зазоры в его подшипниковых узлах можно устранить регулировкой гаек или шлифовкой торцов колец.

К недостаткам можно отнести его работу от электрической сети в 380 В. Под 220 В станок надо переделывать. К тому же при работе он сильно шумит, поэтому не везде его можно устанавливать. А, в общем, это надёжный, долговечный станок, который до сих пор пользуется хорошим спросом.

автор

Гусев Максим

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Геодезические сети, классификация и способы их развития

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Томат золотые купола

Из чего делают шлакоблоки и станки для производства

ТВ-6М Станок токарно-винторезный учебный. Схемы, описание, характеристики


Сведения о производителе учебного токарно-винторезного станка ТВ-6М

Производителем станка ТВ-6М являлся Дубненский литейно-механический — г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

  • НС-16 — станок сверлильный настольный Ø 16
  • НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
  • НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
  • СНВШ — станок сверлильный настольный Ø 16
  • СНВШ-2 — станок сверлильный настольный Ø 16
  • ТВ-4
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6М
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
  • ТВ-7
    — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
  • ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
  • ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
  • ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6М (ТВ6М) станок токарно-винторезный учебный.

Назначение, область применения

Школьный токарно-винторезный станок ТВ-6М является заменил модель ТВ-4

. (Смотрите статью
Школьные токарные станки
) и был заменен на более совершенную модель
ТВ-7.
Станок ТВ-6М является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка ТВ-6М

Учебный токарно-винторезный станк ТВ-6М, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6М имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6М имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6М — Ø100 мм.

Привод станка ТВ-6М осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6М не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок ТВ-6М позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

— Что стало с ТВ-6? — Оно утонуло!

РЕПОРТАЖ ОТ РУБИЛЬНИКА Светлана Сорокина: Нас не надо жалеть, ведь и мы никого не жалели В центральной аппаратной технического телецентра команду на отключение ТВ-6 получили в полночь Место, где находится «выключалка» ТВ-6, называется АЦ-3 — третья центральная аппаратная. Именно здесь, в техническом телевизионном центре на ул. Королева, 19, на втором этаже, за стальной дверью с кодовым замком, в ночь на вторник и был отключен канал ТВ-6. За дверью — мониторы в несколько рядов. В отличие от аппаратной ТВ-6 здесь кипит работа. Тут же — огромные железные ящики с разноцветными проводами, как на телефонной станции. Перекинешь проводок из гнезда в гнездо, и на каком-то канале появится совсем другая телекомпания. Оказывается, все очень просто. — Сейчас ночная смена уже отработала, все разошлись по домам, — говорит замначальника отдела аппаратных Виктор Огурцов. — Но я вам могу сказать, как это происходило. Поступило письмо от министра печати Лесина: в полночь отключить ТВ-6. Начальник смены дал команду сотрудникам, и те перекоммутировали сигнал. Не только для ТВ-6 это стало полной неожиданностью — даже мы не ожидали подобной оперативности. — А не дрогнула рука — вырубить целый общенациональный канал? — Насчет руки не знаю — меня ночью не было. Но приказ надо выполнять. А потом уже размышлять да обсуждать. — Я в ночь дежурил, — рассказал мне один из знакомых сотрудников телекомпании. — Вдруг отключили свет. Вырубились мониторы, телефоны. Мы перешли на резервное питание. Включили телевизоры и обалдели: на экранах — сетка. Отправились на седьмой этаж, к дежурному службы безопасности. Почему, спрашиваем, такое творится? А тот лишь пальцем вверх тычет. Дескать, большое начальство распорядилось. Ну, думаем, сейчас придут опечатывать кабинеты. Хватаем камеры, сколько можем унести, и на выход. Но охрана не пускает. Мол, ваши пропуска на материальные ценности уже почти час как недействительны. Еле-еле уломали. Камеры спасли, собрались в каком-то кабинете да выпили не чокаясь за упокой телекомпании. Столь пессимистично настроены не только в ночной смене ТВ-6. — Не надо нам соболезновать, — едва сдерживает слезы Светлана Сорокина. — Мы никого не жалели, не стоит и нас жалеть. Что будет дальше? А ничего. Телекомпании пришел конец. А вот Виктор Шендерович оказался в числе оптимистов. — Мы все равно останемся — на «Эхе Москвы», в Интернете, уйдем на кабельное телевидение. Хотя и не знаем пока, чем платить коллективу зарплату даже за декабрь, — бодро доложил известный телесатирик. И тут у него зазвонил мобильный телефон: — Мама, ну что ты так расстраиваешься. Успокойся. Ты же всегда мечтала, что у меня будет много свободного времени. Ну вот, этот миг настал… Александр ЕВТУШЕНКО. ОТДЕЛ КАДРОВ Что ждет журналистов? По слухам, кое-кто уже начал проситься на НТВ, но там их явно не ждут: в ближайшее время на телеканале начинается собственное сокращение кадров. Возможно, часть коллектива ТВ-6 на ближайшие два месяца отправится в вынужденный отпуск. Ясно одно: сидеть в обесточенных аппаратных бессмысленно, а «Эхо Москвы» даже при сильном желании не сможет трудоустроить всех поголовно изгнанников шестой кнопки. Вот что сказала нам Светлана Сорокина: — Нас вешали уже дважды. И настроение у людей разное. Видимо, каждый будет решать сам, что ему делать и где работать дальше. А что касается «Эха Москвы»… Там работает свой коллектив — журналистский рынок не так свободен, как говорит об этом Лесин. Но на сегодня все мы являемся сотрудниками ТВ-6 и пока работаем. А что я буду делать дальше — не знаю, видимо, буду безработной… Илья ОГНЕВ. Коллектив телеканала весь день обсуждал, как жить дальше Прошлогодние события на НТВ собрали у «Останкино» протестующих зрителей уже в первый день «захвата» телеканала. Нынешнее изгнание команды Киселева с шестой кнопки не вызвало ажиотажа. Ни возле самого телецентра, ни в его окрестностях не было заметно ни одного демонстранта с плакатом или без. Основные страсти кипели на втором этаже, возле эфирной студии ТВ-6, где снималось большинство программ телеканала — от шоу «За стеклом» до «Гласа народа». Вчера коллектив ТВ-6 обсуждал здесь ситуацию, пытаясь принять программу действий на ближайшие дни. По прикидкам, собрались около 150 сотрудников. Светлана Сорокина, Владимир Кара-Мурза, Виктор Шендерович, Борис Берман, Андрей Норкин, Ирина Зайцева, Михаил Осокин… Начало собрания было назначено на двенадцать часов, ждали генерального директора ТВ-6 Евгения Киселева. В 12.07 под вспышками телекамер, как под обстрелом, пригнувшись, в оранжевом костюме по коридору пробежал Андрей Малахов. Он скрылся в ближайших дверях: в соседней студии начинались съемки оэртэшной программы «Большая стирка». В 12.18 в студию вошли Евгений Киселев и его заместитель Григорий Кричевский. Примерно час спустя началось обратное движение. Из студии потянулись невеселые работники ТВ-6. Одним из последних вышел Евгений Киселев. Тезисно его речь свелась к следующему: — Президент Путин несет ответственность за то, что случилось с ТВ-6. — На собрании мы проинформировали коллектив о последних событиях. — Мы сделаем все для того, чтобы остаться в эфире. — Журналисты ТВ-6 с сегодняшнего дня начнут выходить со своими программами в эфире «Эха Москвы». — Мы собираемся участвовать в конкурсе, хотя нет уверенности, что он вообще состоится. После того, что случилось минувшей ночью, иллюзии исчезли. Возможно, нашу компанию вообще не допустят к конкурсу. НТВ-Плюс, которое вещает на шестой кнопке, принадлежит нам, и аппаратура принадлежит нам. Но их выход в эфир не был с нами согласован, а это прямое нарушение закона. Илья ОГНЕВ. 21 января, 16.00 Исполнительный директор телеканала ТВ-6 Павел Корчагин принес министру печати Михаилу Лесину письмо, в котором руководство телеканала просило аннулировать отказ от лицензии на вещание. 21 января, 17.00 В телекомпанию поступило постановление судебного пристава Андрея Федорченко, предписывающее ликвидировать ЗАО «МНВК» в шестимесячный срок. (ЗАО «МНВК» — компания, которая вещала на шестом метровом диапазоне под маркой ТВ-6.) 21 января, вечер В интервью НТВ министр печати Лесин заявил, что решение по приостановке вещания будет принимать в ближайшие дни. Кроме того, по словам Лесина, у журналистского коллектива ТВ-6 будут шансы участвовать в конкурсе на вещание на этой частоте. 22 января, 0.00 Прекращено вещание телеканала ТВ-6 на Москву и Московскую область. Вместо программы Владимира Соловьева «Соловьиная ночь» телезрители увидели сначала «простыню» — сетку настройки программ, а чуть позже вещание вообще отключилось. Те, кто смотрел ТВ-6 по спутниковым каналам, увидели надпись: «Нас отключили от эфира». Одновременно с этим во всех помещениях ТВ-6 в «Останкино» были отключены свет, телефоны и выход в Интернет. 22 января, 0.15 Сигнал ТВ-6 перестал поступать в регионы после того, как была отключена аварийная система поддержки вещания. Эта система работает в случае сбоя основного передатчика. 22 января, 7.00 На шестом метровом диапазоне начали показывать передачи спортивного телеканала «НТВ-Плюс». Пресс-секретарь ТВ-6 Татьяна Блинова заявила в интервью NTVRU, что вещание отключено не только на Москву и Московскую область, но и на регионы. Отключено также вещание «Интер-ТВ», которое транслировало сигнал ТВ-6 на Европу и США. В эфире «Эха Москвы» Киселев сообщил, что в документах, которые поступили от судебных приставов, ничего не говорится ни про отключение Интернета, ни про отключение электроэнергии, ни про отключение телефонов в «Останкино», ни про прекращение подачи сигнала ТВ-6 на международный спутник LMI. Журналисты не расходились, все находились в редакции и смотрели новости на других телеканалах. 22 января, 13.00 Евгений Киселев собрал коллектив телеканала ТВ-6. Он объяснил, что руководство будет делать все, «чтобы остаться в эфире если не теле-, то радийном». По его словам, со вторника информационные выпуски ТВ-6 будут выходить на «Эхе Москвы», и скоро телеканал надеется «наладить выход своих программ в Интернете. И, безусловно, коллектив ТВ-6 намерен участвовать в конкурсе на получение лицензии на вещание». (Хотя, по его мнению, этот конкурс вряд ли состоится.) ВЕСТИ С МЕСТ На экранах снова «Лебединое озеро» Вместо передач ТВ-6 региональные теленачальники в панике ставят то, на что фантазии хватает Санкт-Петербург В нехватке чувства «черного» юмора питерским телевизионщикам не откажешь: узнав о закрытии ТВ-6, они стали крутить на его частотах балет «Лебединое озеро». Барнаул На 6-м канале вместо ТВ-6 зрителям обещали транслировать спортивные программы «НТВ-плюс». Но в итоге информационное пространство занял московский «ТВ-Центр». Тверь В дневном эфире телеканала «Тверской проспект» («ТВ-6- Тверь») было заявлено, что до смены сетевого партнера тверские зрители будут смотреть архивные записи телеканала. Далее по спонтанно созданной программе последовали: мексиканский сериал, передачи «Наш сад» и «Рыболов», а также документальный фильм «Лавина». Нижний Новгород Днем на канале ТВ-6 в Нижнем Новгороде просто шел «снежок». Однако, по словам гендиректора теле (регионального партнера ТВ-6) Светланы Колчинской, вещание будет вот-вот восстановлено: «Телезрители не должны страдать из-за личностных амбиций Березовского или кого-то еще». Тюмень Вещание ТВ-6 в Тюмени прекращено. Идут программы местного телеканала, а вместо московских передач показывают клипы. Решается вопрос о смене сетевого партнера. Мурманск Вопреки обещанию министра печати Лесина в Мурманске на частотах ТВ-6 все же появился черный квадрат. Как сообщили в ЗАО «ТВ-6-Мурманск», там ждут, что решат в Москве: связь-то спутниковая. Молдавия Сейчас вместо канала ТВ-6 транслируют ТНТ, куда периодически вклинивается молдавское телевидение. Казахстан В Казахстане ТВ-6 присутствовал только в пакетах кабельного телевидения. А месяц назад на частоте ТВ-6 появился NTV International. Дней десять назад отрубился и NTV-Int — «по не зависящим от компании причинам». ОБЕЩАНИЯ Минпечати советует потерпеть до 27 марта Глава Минпечати РФ Михаил Лесин пообещал вчера, что региональным телекомпаниям, связанным с TВ-6, «телевизионный продукт» будет представлен уже к вечеру вторника и в регионах будут транслировать передачи. По словам М. Лесина, решение судебных приставов о приостановлении вещания ТВ-6 «абсолютно невыгодно никому», и оно не удовлетворило ни одну из конфликтующих сторон — акционеров канала. «Вы что, думаете, «ЛУКОЙЛ» удовлетворен этим решением?» — вопросил министр, заверив, что он пытался решить все мирным путем. В то же время М. Лесин заявил, что формальных условий для возобновления вещания коллективом ТВ-6 не существует. А конкурс на право вещания на шестом канале, по его словам, будет проведен 27 марта, и в нем могут принять участие все желающие. Кто претендует на шестую кнопку Возможные претенденты на вещание на этой частоте эфира также оказались захвачены врасплох нашим вопросом об участии в конкурсе. На канале СТС возможность участия пока не обсуждалась. «Московия» тоже пока не решила, будет ли бороться за ТВ-6. Руководитель Ren TV Ирена Лесневская отдыхает за границей. Уезжая, она дала указание работникам пресс-службы на подобные вопросы отвечать: «Без комментариев». Только гендиректор АТВ Анатолий Малкин уверен, что АТВ в конкурсе участвовать будет: — У Авторского телевидения такое хобби — участвовать во всех конкурсах на всех кнопках. Без АТВ и конкурс — не конкурс… Владимир ПОЗНЕР: Я крайне огорчен Мы дозвонились известному телеведущему в Берлин, где он в командировке, с просьбой о комментарии. Вот что он сказал. — Несмотря на достаточно определенное высказывание министра Лесина, что черного поля не будет на шестой кнопке, оно все-таки появилось. Правда, ненадолго. Хотя то, чем заполнили это черное поле, пожалуй, ничего не меняет по сути дела. Вообще решения и действия, закрывающие вещание ТВ-6, представляются мне, во-первых, глупостью национального масштаба и, во-вторых, проявлением беззакония на якобы законном основании. Что касается меня лично, то я крайне огорчен, оскорблен и, к сожалению, не вижу света в конце тоннеля. Еще вчера у меня были определенные надежды, что положение с ТВ-6 получит положительное разрешение. Сегодня такой надежды нет. И стоит всерьез задуматься, как дальше будут складываться отношения между журналистами и властью. Ольга КУЧКИНА.

Расположение органов управления токарно-винторезным станком ТВ-6М

Расположение органов управления токарным станком ТВ-6М

Спецификация органов управления токарно-винторезного станка ТВ-6М

  1. Рукоятки установки частоты вращения шпинделя
  2. Рукоятки установки частоты вращения шпинделя
  3. Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
  4. Рукоятка установки величины подач и шага резьбы
  5. Рукоятка переключения ходового валик
  6. Кнопки включения, реверсирования и остановки станка
  7. Ограждение к патрону
  8. Защитный экран
  9. Рукоятка зажима резцовой головки
  10. Светильник местного освещения К-1М
  11. Рукоятка ручного перемещения поперечной салазки
  12. Рукоятка перемещения верхних (резцовых) салазок
  13. Рукоятка зажима пиноли задней бабки
  14. Рукоятка крепления задней бабки к направляющим станины
  15. Маховик перемещения пиноли задней бабки
  16. Кнопка включения и выключения реечной шестерни
  17. Маховик ручного перемещения продольной каретки
  18. Рукоятка включения гайки ходового винта
  19. Рукоятка включения предельной механической подачи
  20. Ограждение щитка для ходового винта и вала
  21. Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Конструкция токарно-винторезного станка ТВ-6М

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-6М

Чертеж коробки скоростей токарного станка ТВ-6М

Чертеж коробки скоростей токарного станка ТВ-6М

Фото коробки скоростей токарного станка ТВ-6М

Передняя бабка крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-6М передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис.1). Рукоятка 1 имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые накручиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т.е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис.1).

При левой крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерни 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в спою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки передач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться коробке подач, т.е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размешается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя — в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки.

Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.

Гитара (передаточный механизм) токарно-винторезного станка ТВ-6М

Гитара (передаточный механизм) токарного станка ТВ-6М

Гитара (передаточный механизм) токарного станка ТВ-6М

Передаточный механизм служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна, на котором смонтированы шестерни. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-6М оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарного станка ТВ-6М

Коробка подач токарного станка ТВ-6М

Коробка подач токарного станка ТВ-6М

Коробка подач получает движение от коробки скоростей через шестерни передаточного механизма (гитару).

Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25, а при установке сменных шестерен гитары — 1,5; 2,0 и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм. на один оборот шпинделя.

Необходимые резьбы в подаче устанавливаются путем поворота рукоятки, расположенной на передней крышке коробки подач. Включение ходового валика осуществляется поворотом рукоятки 5 (рис.1). В положении, указанном на рис.5 осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передает вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового валика производится поворотом рукоятки

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла. Масло на шестерни и трущиеся поверхности подается фитилями.

В работе ходовой винт не должен иметь осевого перемещения.

Для выборки люфта нужно подтянуть две круглые гайки.

Суппорт токарно-винторезного станка ТВ-6М

Суппорт токарно-винторезного станка ТВ-6М

Суппорт предназначен для закрепления и перемещения резца, он имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемещается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ новоротной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную, рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

В результате резец будет вибрировать, и снизится точность работы станка. Для устранения вибрации нужно отрегулировать прижимные планки 10 салазки 1 винтами 11.

Регулировка клиньев производится винтами, расположенными в торцах салазки 2 и салазки 4 суппорта.

Резцедержатель закрепляется на салазке 4 болтом 13 и рукояткой 14. При отворачивании рукоятки резцедержатель отжимается вверх от верхней салазки.

Для фиксации положения резцедержателя на салазке 4 имеется опорный штифт.

В резцедержателе можно закреплять одновременно до четырех резцов. Резцы крепятся болтами 15.

Фартук токарно-винторезного станка ТВ-6М

Фартук токарно-винторезного станка ТВ-6М

С помощью фартука можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Последняя входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передастся па реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Механическая подача от ходового винта осуществляется поворотом вниз рукоятки 7, соединяющей разъемную маточную гайку 8—9 с ходовым винтом.

Реечную шестерню 2 при нарезании резьбы надо обязательно выводить из зацепления с рейкой движением рукоятки 12 на себя.

При механической подаче от ходового валика и при ручной подаче суппорта с помощью маховичка 1 реечную шестерню вводят обязательно в зацепление с зубчатой рейкой движением рукоятки 12 от себя.

В конструкции фартука предусмотрена блокировка, не позволяющая одновременно включать механическую подачу от ходового валика и маточную гайку.

Задняя бабка токарно-винторезного станка ТВ-6М

Задняя бабка токарно-винторезного станка ТВ-6М

Составные части задней бабки токарно-винторезного станка ТВ-6М

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус бабки 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно перемещается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Для удобства вращения на маховике закреплена рукоятка 6.

Чтобы пиноль при вращении маховичка не поворачивалась, она имеет шпоночную канавку, в которую входит винт-шпонка 7. Рукоятка 8 служит для зажима пиноли в корпусе бабки. Оси шпинделя и пиноли задней бабки должны совпадать.

Информационные и аналитические

  • С 1 января 1993 по 29 сентября 1995 года[1] выходили новости CNN International с закадровыми переводчиками Аркадием Горячевым[2], Петром Карцевым[3] и Антоном Алексеевым. (тестовое вещание шло ещё с мая 1992 года)[4][5]
  • С 1 октября 1994 по 20 января 2002 года выходила программа «Катастрофы недели»[6] (с 5 октября 1998 по 22 февраля 1999 года — «Катастрофы и войны недели»)[7][8] с Иваном Усачёвым, позже с Андреем Пучковым (по субботам, пятницам, понедельникам или воскресеньям вечером[9] с повтором в понедельник или вторник утром)[10][11].
  • Со 2 октября 1994 по 2 июля 1995 года выходила программа «Отдел кадров» («О.К.»).
  • Со 2 января 1995 по 21 января 2002 года выходила сводка криминальных происшествий в Москве «Дорожный патруль»[12] (позже на канале РТР/Россия) (ежедневно 2-4 раза в день)[13][14][15][10][16].
  • С 8 января 1995 по 20 января 2002 года выходила программа «Дорожный патруль. Сводка за неделю» (по воскресеньям вечером или ночью с повтором по понедельникам в 8:40/6:45 или вечером)[17][18][19].
  • С 9 января 1995 по 27 сентября 1996 года выходила программа «Курс доллара» (5 раз в неделю, 3 раза в день)[20][21].
  • С 10 апреля 1995 по 26 декабря 1999 года выходила информационно-аналитическая программа «Обозреватель» со Станиславом Кучером (ранее — «Прогнозы недели») (по воскресеньям вечером с повтором в понедельник утром).
  • Со 2 октября 1995 по 28 января 2000 года выходила программа «Те кто» с Анастасией Соловьёвой и Петром Фадеевым[22][23] (изначально как актуальное интервью с гостями[24], позже — в жанре новостей)[25]. С 6 марта по 2 октября 1999 года также выходил еженедельный выпуск «Те кто недели».
  • С 1 по 15 декабря 1995 года выходила программа о кандидатах в депутаты Госдумы «Выбери меня» с Матвеем Ганапольским[26]. (ранее на 4-м канале Останкино)
  • С 26 января 1996 по 30 июня 1997 года выходила еженедельная программа «Курс недели»[27].
  • С 18 марта 1996[28] по 31 октября 1997 года выходила первая информационная программа телеканала «Шесть новостей»[29], рассказывавшая о шести основных событиях за день без ведущих, с привлечением корреспондентов телеканала или актёров озвучания. Такое же название использовалось для обозначения выпусков новостей в печатных телепрограммах в период с 11 октября[30] по 13 ноября 1999 года[31], незадолго до и в первые недели после отказа ТВ-6 от сотрудничества с ТСН.
  • С 24 марта 1996 по 21 ноября 1999 года выходила итоговая воскресная новостная программа «Шесть новостей недели» с Александром Покладом[32], при ТСН-6 — с Натальей Эфрусси, Владимиром Непомнящим и другими ведущими.
  • С 1 ноября 1997 по 23 октября 1999 года выходила новостная программа стороннего производства «ТСН-6»[33][34] с Натальей Эфрусси, Аллой Волохиной, Андреем Ведутой, Александром Оверчуком, Русланом Случевским и другими ведущими (изначально в 9:00, 12:00, 15:00, 18:00 с продолжительностью 10 минут по будням[35] и с 9:00 по 15:00 и в 0:00 по выходным[36], затем в 8:30, 11:30, 14:30 и 17:30 по будням и с 11:30 по 17:30 и в 0:00 по выходным, с осени 1998 года новости стали выходить в 9:00, 11:00, 13:00, 15:00 и 18:00, позже 17:00 по будням[37] и только в 17:00 по субботам[38][39]). Также выходили короткие минутные выпуски ТСН, где ведущий одной строкой представлял новости часа или дня, обычно в начале нового часа или в межпрограммном пространстве. (25 октября 1999 года выпуски выходили в эфир только в аппаратной ТСН)[40]
  • С 3 ноября 1997 по 22 октября 1999 года выходили информационно-аналитические программы «Новости дня» (ведущие — Владимир Соловьёв, Анна Федотова; в 21:00, позже в 20:00) и ночная информационно-аналитическая программа «Шесть новостей дня» (в районе 23:00-0:10).
  • С 9 ноября 1998[41][42] по 21 января 2002 года выходил утренний информационно-развлекательный телеканал «День за днём» (с понедельника по пятницу утром, иногда также в праздничные дни). С 1 марта 1999[43] по 27 июля 2001 года[44], помимо утреннего эфира, существовал ещё и дневной выпуск, выходивший также по будням[45]. С основания программы и до 31 августа 2001 года в рамках её эфира существовала «Шкала новостей» — информационная программа, выходившая в составе утренней программы «День за днём», выпускавшаяся отдельной бригадой журналистов[46]. Среди них были Михаил Черваков, Константин Корольков[47], Зоя Милославская[48], Алексей Воробьёв[49], затем Андрей Негру, Владимир Якименко, Татьяна Лиманова и Андрей Белькевич[50]. Последние, включая Воробьёва[51], стали готовить выпуски программы после ухода Михаила Пономарёва, Анны Павловой и части коллектива Службы информации МНВК, не согласной со сменой концепции информационного вещания канала[52][53]. «Шкала новостей» выходила в эфир раз в 15 минут с 7:00 до 9:00 мск на утреннем канале и похожим образом — на дневном.
  • С 26 октября 1999 по 31 августа 2001 года «Шкала новостей» также выходила как отдельная программа в 7:00 (с 13 июня по 10 августа 2001 года), 9:00[54], 13:00/11:00 (до 16 июня 2000)[55][56] и 15:00 (с 17 апреля по 25 мая 2001 года) с заставкой «Шкалы новостей» образца 1998—2000 годов. С июня по август 2001 года в её рамках также рассказывались и последние новости спорта — кто-либо из редакторов канала зачитывал текст новостей под картинки видеотрансляций и турнирные таблицы с результатами игр. Со 2 июля по 31 августа 2001 года каждый такой выпуск «Шкалы новостей» не сопровождался экранными жёлтыми часами от программы «День за днём» в правом верхнем углу.
  • С 29 марта по 17 декабря 1999 года выходила программа о выборах «Избир.com» с Екатериной Шерговой и Петром Толстым[57].
  • С 4 октября 1999 по 2 июня 2000 года выходила информационно-разговорная программа «Место встречи» с Ариной Шараповой[58][59].
  • С 4 октября 1999 по 28 июля 2000 года выходила программа «Цитадень» с Иваном Демидовым[60].
  • С 25 октября 1999[61][62] по 18 апреля 2001 года выходила информационная программа «Новости»[63]. Программу вели бывшие сотрудники РТР Михаил Пономарёв, Анна Павлова[64] и Александр Сапожников. Выходила с понедельника по пятницу в 15:00, 20:00 (данный выпуск новостей выходил под названием «Новости дня») и 22:35-23:00[65][66] (при наличии в сетке вещания больших художественных фильмов время начала иногда могло смещаться на 0:00)[67], а также по субботам в 13:00 и 20:00[68][69]. C июня 2000 по апрель 2001 года также в начале каждого часа выходили короткие врезки «Новостей», где голос за кадром рассказывал обо всех актуальных событиях на этот час.
  • 25 и 26 марта 2000 года в течение всего дня выходили специальные ролики под заголовком «Президент-2000», в котором деятели культуры, музыки и искусства рассказывали, каким, по их мнению, должен быть идеальный президент страны[70]. Также в течение 26 марта 2000 года вышло несколько специальных выпусков новостей по теме: в 12:00, 15:00, 20:00, 21:00 и 2:45[71] (в похожем режиме выходили выпуски и в дни парламентских выборов 19 декабря 1999 года — с 8:00 по 19:00)[72].
  • 31 декабря 2000 и 6 января 2001 года[73] транслировался специальный проект «Россияне» (репортажи собственных корреспондентов и корреспондентов телекомпаний-сетевых партнёров ТВ-6 из российских роддомов)[74].
  • С 17 апреля 2001[75] по 21 января 2002 года выходила новостная программа журналистов старого НТВ «Сегодня на ТВ-6» (с 3 сентября 2001 года — «Сейчас»[76]; ранее на ТНТ, позже на ТВС под названием «Новости»). (изначально по будням в 20:00 и 23:00, по субботам и праздникам — в 13:00 и 20:00[77] и воскресеньям в 13:00, с 28 мая 2001 — в 15:00, 19:00, 21:00 и 23:00 по будням[78], по субботам в 15:00 и 19:00 и воскресеньям в 15:00[79][80][81], с 3 сентября 2001 — ежедневно с шагом в 2 часа по будням и в 4 часа по выходным)[82][83].
      Ведущими эфиров изначально были Марианна Максимовская[84][85], Андрей Норкин[86], Михаил Осокин[87], Светлана Сорокина[88][89] (вечерние выпуски) и Владимир Кара-Мурза (итоговый выпуск)[90], иногда Виталий Бузуев. С 28 мая 2001 года[91], при изменении вечерней сетки вещания на ТВ-6 и в связи с окончательным уходом бывшего коллектива НТВ с ТНТ в помещения МНВК, добавились Вячеслав Крискевич[92][93], Елизавета Листова[94] (дневные выпуски). С 3 сентября 2001 года производство утренних выпусков новостей также полностью перешло к экс-журналистам с НТВ, их стали вести молодые журналисты Ксения Туркова[95] и Алла Чернышёва на одной неделе, а на другой неделе их по-прежнему вели оставшиеся на ТВ-6 бывшие ведущие «Шкалы новостей»[96] Андрей Белькевич[97] и Алексей Воробьёв[98]. Прогноз погоды остался тем же, что и в предыдущей программе шестой кнопки — «Новости», демонстрировались всё та же виртуальная студия и девушка-ведущая, рассказывающая о погоде[99][100]; затем также добавился бывший ведущий погоды на НТВ Евгений Гинзбург. Изменена только открывающая «шапка». В этот период информация о погоде на ТВ-6 показывалась так же, как и до 2001 года: после каждого блока новостей, а также рано утром и поздно вечером по выходным, отдельно от новостных программ[101].
  • С 22 апреля 2001 по 20 января 2002 года выходила информационно-аналитическая программа «Итоги» с Евгением Киселёвым (ранее на 1-м канале Останкино, Пятом канале, НТВ, ТНТ, позже на ТВС) (по воскресеньям вечером с повтором в понедельник утром).
  • С 3 сентября 2001[102] по 21 января 2002 года выходила поздневечерняя информационно-аналитическая программа «Грани» с Владимиром Кара-Мурзой[103] (позже на ТВС) (по будням в 23:00).
  • Технические характеристики станка ТВ-6М

    Наименование параметраТВ-4ТВ-6ТВ-6МТВ-7
    Основные параметры станка
    Класс точностиНННН
    Наибольший диаметр заготовки над станиной, мм200200200220
    Наибольший диаметр заготовки над суппортом, мм12580100
    Высота центров над плоскими направляющими станины, мм108108108120
    Наибольшая длина заготовки в центрах (РМЦ), мм350350350330
    Наибольшая длина заготовки в патроне, мм310
    Наибольшая длина обтачивания, мм300300300300
    Наибольшая высота держателя резца, мм10 х 1212 х 1210 х 1216 х 16
    Высота от опорной поверхности резца до линии центров, мм121212
    Наибольшее расстояние от оси центров до кромки резцедержателя, мм787878
    Шпиндель
    Резьбовой конец шпинделя, ммМ36 х 4М36 х 4М36 х 4М45 х 4
    Диаметр стандартного патрона, мм100100130125
    Диаметр сквозного отверстия в шпинделе, мм1618
    Наибольший диаметр прутка, мм1512
    Конус Морзе шпинделя№2№3№3№3
    Число ступеней частот прямого вращения шпинделя6668
    Частота прямого вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 700180, 250, 355, 500, 710, 100060. .1000
    Торможение шпинделянетнетнетнет
    Блокировка рукоятокнетнетнетнет
    Суппорт. Подачи
    Наибольшее продольное перемещение суппорта, мм300300300260
    Перемещение суппорта продольное на одно деление лимба, мм0,50,250,250,25
    Наибольшее поперечное перемещение суппорта, мм100100100
    Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,0250,025
    Наибольшее перемещение резцовых салазок, мм50855085
    Перемещение резцовых салазок на одно деление лимба, мм0,0250,0250,0250,025
    Угол поворота резцовых салазок, град±45°±40°±45°±40°
    Число ступеней продольных подач суппорта3338
    Пределы продольных рабочих подач суппорта, мм/об0,08; 0,1; 0,120,08; 0,1; 0,120,08; 0,1; 0,120,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
    Пределы рабочих поперечных подач суппорта, мм/обнетнетнетнет
    Количество нарезаемых резьб метрических336
    Пределы шагов нарезаемых резьб метрических, мм0,8; 1,0; 1,250,8; 1,0; 1,250,8; 1,0; 1,250,8; 1,0; 1,25; 1,5; 2,0; 2,5
    Пределы шагов нарезаемых резьб дюймовыхнетнетнетнет
    Пределы шагов нарезаемых резьб модульныхнетнетнетнет
    Пределы шагов нарезаемых резьб питчевыхнетнетнетнет
    Задняя бабка
    Конус Морзе задней бабки№2№2№2№2
    Наибольшее перемещение пиноли, мм65656565
    Наибольшее поперечное смещение задней бабки, мм±5
    Электрооборудование
    Электродвигатель главного привода, кВт1,01,11,11,1
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм1440 х 470 х 10201100 х 470 х 11001100 х 470 х 10201050 х 535 х 1200
    Масса станка, кг280300280400

      Список литературы:

    1. Токарно-винторезный станок ТВ-6М. Паспорт и руководство по уходу и обслуживанию, 1992
    2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
    3. Батов В.П. Токарные станки, 1978
    4. Белецкий Д.Г. Справочник токаря-универсала, 1987
    5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
    6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
    7. Локтева С.Е. Станки с программным управлением, 1986
    8. Модзелевский А. А., и др. Токарные станки, 1973
    9. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
    10. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
    11. Тепинкичиев В.К. Металлорежущие станки, 1973
    12. Чернов Н.Н. Металлорежущие станки, 1988

    Связанные ссылки. Дополнительная информация

    • Классификация и основные характеристики станков токарной группы
    • Выбор подходящего станка для металлообработки
    • Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
    • Графические знаки для токарных станков
    • Фрикционная муфта токарно-винторезного станка
    • Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
    • Технология ремонта токарного станка. Ремонт передней и задней бабки
    • Ремонт шпинделя токарного станка
    • Методика проверки и испытания токарно-винторезных станков на точность
    • Справочник токарных станков
    • Заводы производители токарных станков

    Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

    Авторские и документальные

    • С 16 января 1994 по 5 марта 2000 года[104] выходила программа «Кинескоп» с Петром Шепотинником. (позже на РТР[105], сейчас на телеканале Россия-Культура)[106]
    • С 25 июля 1994 по 16 июня 1995 года выходил ежедневный блок программ «Гаудеамус» (ранее — «Летняя разминка», «Осенний марафон»[107], «TV-дайджест»), состоявший из документальных, познавательных и публицистических передач производства МТБУ, а также художественных фильмов[108][109].
    • С 7 августа 1994 по 13 июля 1996 года выходила авторская военная программа «Воен-ТВ представляет». (ранее на канале Северная корона)[110]
    • Со 2 октября 1994 по 31 мая 1995 года выходила авторская программа Александра Олейникова «Мои новости»[111].
    • С 19 ноября 1994 по 5 апреля 1997 года выходила авторская программа Александра Гордона «Нью-Йорк, Нью-Йорк». (С 5 июля 1997 по 29 января 2000 года выходили повторы)
    • 29 ноября 1994 года была показана специальная программа «Прямой эфир: Анатолий Карпов — Гарри Каспаров»[112] с Алексеем Ефимовым[113].
    • Со 2 января 1995 по 11 июня 1998 года выходила программа «Аптека» с Борисом Шитиковым, позже с Татьяной Агафоновой.
    • С 29 января 1995 по 27 сентября 1996 года выходила разговорная программа «Чай-клуб» с Зиновием Гердтом[114]. (С 13 октября 1996 по 21 сентября 2001 года периодически выходили повторы)[115][116]
    • С 4 марта 1995 по 30 сентября 1999 года выходила программа «В мире людей» с Эдуардом Сагалаевым, позже с Екатериной Шерговой, Михаилом Кожуховым[117] и Петром Толстым.
    • С 3 апреля 1995 по 2 июля 2001 года (с перерывом с 21 декабря 1998[118] по 4 сентября 2000 года)[119] выходила программа о театрах «Театральный понедельник» с Екатериной Коноваловой[120][121]. С 1997 по 1998 год ведущими программы также были Дмитрий Вермишев и Марина Кочнева[122] (по понедельникам вечером, позже днём)[123].
    • С 5 апреля по 1 декабря 1995 года периодически выходила экологическая программа «Зелёное сердце» с Натальей Великодной[124].
    • С 11 апреля 1995 по 26 октября 2001 года[125] выходила бытовая программа «Скандалы недели» (с 7 июля 2001 — «Скандалы…», с 28 сентября 2001 года — «Нравы»)[126][127] с Андреем Добровым и Сергеем Соколовым, позже с Петром Толстым (каждую субботу[128][129] или воскресенье вечером с повтором в понедельник утром[130], иногда по четвергам или пятницам вечером)[131][132][133].
    • С 14 мая 1995 по 27 мая 2001 года выходила религиозная программа «Канон»[134] с Константином Ковалёвым[135], позже с Иваном Охлобыстиным[136] и Дмитрием Менделеевым[137][138] (с 4 марта по 27 мая 2001 года выходил цикл передач «Как жить по-православному?» с Иваном Демидовым от создателей программы)[139][140].
    • С 9 сентября 1995 по 21 апреля 1996 года выходили документальные фильмы из серии «Подводная одиссея команды Кусто». (ранее на 1-м канале Останкино, позже на ОРТ/Первом канале)
    • С 16 октября 1995 по 22 января 2000 года выходил цикл авторских фильмов Александра Политковского о российском быте «Территория ТВ-6».
    • С 27 июля 1996 по 28 июня 1997 года выходила программа о науке и технике «Открытия недели» с Алексеем Фокиным[141].
    • С 1 октября 1996 по 1 января 1998 года выходила программа «Частный случай» с Игорем Воеводиным, позже с Александром Гордоном[142].
    • С 12 октября 1996 по 26 июля 1997 года выходила программа «Париж, Париж» с Натальей Тюриной.
    • С 18 мая по 2 ноября 1997 года выходил цикл программ к 850-летию Москвы «Москва-850» с Александром Покладом, Петром Фадеевым, Иваном Усачёвым, Алексеем Ефимовым, Иваном Демидовым, Сергеем Белоголовцевым, Татьяной Агафоновой, Екатериной Коноваловой, Александром Олейниковым, Дарьей Дроздовской, Станиславом Кучером, Александром Гордоном, Виктором Мережко, Павлом Кабановым, Татьяной Лазаревой, Отаром Кушанашвили, Александром Политковским, Анастасией Соловьёвой и другими ведущими (у каждой серии был свой ведущий)[143].
    • С 1 ноября 1997 по 2 октября 1999 года выходил цикл документальных познавательных фильмов «Путешествия с Национальным географическим обществом»[144]. (позже на ТНТ)
    • С 7 марта по 30 мая 1998 года[145] выходила программа о ситуации на российских автодорогах и дорожном движении «Место происшествия»[146][147] с Сергеем Варчуком[148].
    • С 10 октября 1998[149] по 19 января 2002 года выходила документальная программа «Дорожный патруль: расследование» с Сергеем Колесниковым, в 1999—2000 годах с Сергеем Варчуком[150][151] (по субботам вечером, позже днём, повтор в воскресенье днём). (ранее похожая передача от той же команды выходила на ОРТ под названием «Операция» с Дмитрием Матвеевым)[152]
    • С 10 декабря 1998 по 30 мая 1999 года выходила мистическая программа «Эра водолея» с Иваном Кононовым[153][154].
    • 7 и 14 марта 1999 года выходила авторская программа Олега Видова «Бесконечная история Голливуда» (ранее — «Голливудский экспресс») (позже на канале Культура).
    • С 16 марта по 27 июля 1999 года выходила программа о мистике, магии и астрологии «Мир чудес Анжелики Эффи»[155] (ранее на 2х2 и Телеэкспо).
    • В 1999 году в межпрограммном пространстве выходила документальная хроника «Век № 20. Наша версия» с закадровым голосом Игорем Верником. С 29 декабря 1999 по 1 января 2000 года были повторены все прошедшие выпуски.
    • С 7 октября 1999 по 3 марта 2000 года выходила программа о курьёзах всемирной истории «Краткий курс» с Артуром Крупениным[156].
    • С 17 января по 5 февраля 2000 года выходил документальный цикл Владимира Синельникова и Игоря Шевцова «Последний миф»[157][158].
    • С 28 мая по 9 декабря 2000 года выходила познавательная программа об интересных людях, добившихся успехов в своей работе, «Фактор успеха»[159] с Петром Олевым (по воскресеньям, позже по субботам утром).
    • С 16 июля 2000 по 2 декабря 2001 года[160] выходила программа о дачной работе и ландшафтном дизайне «Все в сад!» с Анастасией Соловьёвой[161][162][163] (по воскресеньям днём, позже утром)[164].
    • С 29 июля 2000 по 1 июля 2001 года выходила программа о непознанном и суевериях[165] «Х-фактор» с Андреем Пучковым (по выходным днём[166], позже рано утром)[167].
    • С 6 октября 2000 по 21 января 2002 года выходил документальный сериал «Самые громкие преступления XX века» (ранее на НТВ, позже на телеканале «Культура») (по пятницам вечером[168], затем по будням днём или вечером)[169][170].
    • С 1 февраля по 1 марта 2001 года выходил документальный цикл «Я — супермодель» с закадровым голосом Юлией Меньшовой. Среди героев были Клаудия Шиффер, Наоми Кэмпбелл, Эль Макферсон, Карен Малдер и Карла Бруни[171] (С 20 по 24 августа 2001 года выходили повторы)[172][173].
    • С 9 мая по 14 декабря 2001 года выходил цикл документальных фильмов «Новейшая история» с Евгением Киселёвым, Светланой Сорокиной[174], Григорием Кричевским и Евгением Матониным (ранее и позже на НТВ).
    • 9 мая, 1 сентября 2001 года и 6 января 2002 года были показаны фильмы Тофика Шахвердиева: «Марш победы»[175], затем — первые фильмы из цикла «Детство»: «Надувные шарики»[176] и «Чтобы люди хлопали» (позже эти и все остальные фильмы цикла показал ТВС, первый фильм повторялся на НТВ[177][178], далее повторы шли на ТВЦ)[179].
    • С 12 мая 2001 по 12 января 2002 года выходила информационно-паразитическая программа «Итого» с Виктором Шендеровичем. (ранее на НТВ и ТНТ) (каждую субботу вечером)
    • С 22 мая по 26 июня 2001 года выходила программа о профессиях «Рабочий полдень» с Анастасией Чернобровиной. (по вторникам днём)[180][181]
    • С 23 мая 2001 по 19 января 2002 года выходила авторская программа Бориса Бермана и Ильдара Жандарёва «Интересное кино»[182] (ранее на НТВ, позже на ТВС и Первом канале).
    • С 29 мая 2001 по 21 января 2002 года выходила программа «Час быка» с Андреем Черкизовым (с 3 сентября 2001 — «Назло с Андреем Черкизовым») (ранее на НТВ, ТНТ, позже на ТВС) (по будням утром).
    • С 22 июня 2001[183][184] по 6 января 2002 года выходила программа об армии «Забытый полк» с Евгением Кириченко (ранее на НТВ, позже на ТВС)[185] (периодически). Первый показ на ТВ-6 изначально планировался на 8 мая 2001 года[186], но он был снят с телеэфира в связи с тем, что последний отснятый до захвата НТВ выпуск программы принадлежал этому каналу и должен был быть показан там[187][188].
    • С 11 августа по 2 сентября 2001 года выходил документальный цикл Александра Тихомирова «Лицо кавказской национальности» (ранее на НТВ)[189].
    • 12 августа 2001 года был показан документальный фильм Сергея Морозова «Поднять „Курск“» (без упоминания в печатных телепрограммах)[190].
    • С 3 сентября 2001 по 21 января 2002 года выходила документальная программа о природе «100 чудес света» (по будням днём) (позже на ТВС под тем же названием, на НТВ под названием «Дикий мир. Борьба за выживание» и на Пятом канале как «Борьба за выживание»).
    • С 8 сентября по 30 ноября 2001 года выходила экологическая программа «Опасный мир» с Андреем Норкиным (по субботам, позже по пятницам днём).
    • С 9 сентября по 15 декабря 2001 года выходила программа «Один день» с Кириллом Набутовым. (Ранее на НТВ, позже на ТВС и снова на НТВ)
    • С 16 сентября 2001 по 20 января 2002 года выходила программа Ивана Усачёва «За гранью возможного» (по воскресеньям днём).
    • С 22 сентября 2001 по 19 января 2002 года выходила авторская программа «Дачники» с Марией Шаховой (по субботам днём или вечером). (Позже на ТВС, «Первом канале» и НТВ)
    • Со 2 ноября 2001 по 19 января 2002 года выходил цикл документальных фильмов «Открытые небеса-2001 (2002). Культура для нового тысячелетия» (ранее на 31-м канале, REN-TV и ТНТ, позже на ТВС) (по пятницам или субботам поздно вечером)[191]. Был показан не полностью из-за закрытия телеканала[192][193].
    • С 3 ноября по 22 декабря 2001 года выходила документальная программа «Антология преступлений» с Андреем Чернышовым.
    • С 4 по 8 декабря 2001 года выходил документальный цикл Бориса Соболева «Штурм будет стоить дорого»[194][195][196] (позже в повторах на ТВС).
    • С 14 декабря 2001 по 18 января 2002 года выходила авторская публицистическая программа «Свидетели века» с Владимиром Кара-Мурзой (ранее на НТВ).
    • 30 декабря 2001 года[197] вышел только один фильм из документального цикла «Здесь был СССР» с Виктором Шендеровичем[198][199] (остальные фильмы подготовить и показать не удалось в связи с ликвидацией телеканала)[200][201].

    TCL 6-Series и 5-Series с Google TV 2021: характеристики, цена, информация для заказа

    Google в вашей гостиной —

    Новые телевизоры имеют характеристики, аналогичные существующим телевизорам Roku, которые останутся доступными.

    Джефф Данн –

    TCL во вторник анонсировала обновленные версии своих популярных 4K-телевизоров 5-й и 6-й серий.

    Самое большое обновление заключается в том, что новые модели работают под управлением Google TV, операционной системы Google для большого экрана. Google TV чаще всего встречается в потоковом ключе Chromecast поискового гиганта, но он также появился на нескольких последних 4K-телевизорах Sony.

    Компания TCL впервые подтвердила, что представит новые телевизоры Google на выставке CES в январе этого года.

    До запуска во вторник модели 5-й и 6-й серий работали исключительно под управлением ОС Roku, которая воспроизводит работу медиаплеера Roku на телевизоре без необходимости в дополнительном оборудовании. TCL заявляет, что продолжит продавать версии Roku для тех телевизоров, которые были выпущены в прошлом году.

    Ранее TCL на протяжении многих лет предлагала старое программное обеспечение Google Android TV на более доступных телевизорах младших серий 3 и 4. (Google TV — это более или менее переименованное обновление Android TV с той же кодовой базой, но с новым интерфейсом.) Также доступны варианты тех наборов, которые работают под управлением Roku OS. Теперь эта двойная стратегия проникает в линейку телевизоров TCL.

    Ниже приведен список размеров экрана и стартовых цен на новые модели Google TV. TCL сообщает, что каждый набор будет доступен для предварительного заказа во вторник, за исключением 75-дюймового телевизора Google 6-й серии, который будет доступен для предварительного заказа «в ближайшее время». По словам компании, поставки 5-Series начнутся в течение следующих нескольких недель, а 6-Series появится вскоре после этого.

    TCL 6-й серии Google TV (R646)

    • 55 дюймов: 999 долл. США
    • 65 дюймов: 1299 долларов США
    • 75 дюймов: 1799 долларов США

    Google TV TCL 5-й серии (S546)

    • 50 дюймов: 599 долл. США
    • 55 дюймов: 649 долларов США
    • 65 дюймов: 899 долларов США
    • 75 дюймов: 1299 долларов США

    Best Buy в настоящее время имеет страницы продуктов для новых 5-Series и 6-Series на своем веб-сайте магазина, хотя на момент написания этой статьи цены на них кажутся немного выше, чем первоначально заявленные рекомендованные розничные цены TCL.

    Знакомое оборудование

    Что касается самих телевизоров, новые Google TV 5-й и 6-й серий не сильно отличаются от своих существующих аналогов Roku TV. Вы можете прочитать наше краткое изложение прошлогодних моделей, чтобы узнать больше о том, чего ожидать, но, вкратце, новые наборы по-прежнему имеют разрешение 4K, панели QLED, поддержку нескольких форматов HDR и полное локальное затемнение. Параметры размера экрана для обеих серий такие же, как и раньше. Они по-прежнему больше ориентированы на верхний средний сегмент телевизионного рынка, с изображением, которое не так хорошо, как у более премиального OLED-телевизора.

    Рекламное объявление

    6-я серия остается более технически совершенным вариантом, с системой подсветки mini-LED и большим количеством полномассивных зон локального затемнения (до 240, в зависимости от выбранного размера экрана, по сравнению с максимальным числом 60 на 5-я серия). Все это должно помочь телевизору продолжать обеспечивать улучшенную контрастность по сравнению с младшей моделью.

    Серия 6 также имеет несколько дополнительных функций, удобных для игр, таких как возможность проталкивать изображение 4K с частотой обновления 120 Гц — то, чего не может версия телевизора Roku с максимальным разрешением 1440p/144 Гц. . Тем временем наборы 5-й серии ограничиваются частотой 60 Гц, хотя обе линейки технически поддерживают переменную частоту обновления (VRR) и автоматический режим с малой задержкой (ALLM).

    В 6-й серии есть четыре порта HDMI, два из которых являются HDMI 2.1 и один из которых поддерживает eARC, по сравнению с тремя более простыми портами HDMI (один из которых использует eARC) в 5-й серии. 6-я серия — единственная, которая также поддерживает сеть Wi-Fi 6.

    Обе модели по-прежнему поддерживают распространенные форматы HDR10, HLG и Dolby Vision HDR. Версии Google TV, однако, также будут работать с HDR10+, менее используемым, но относительно высококлассным стандартом, который, тем не менее, на какое-то время помогает телевизорам ориентироваться в будущем. Google TV-версия 5-й серии теперь также может декодировать и передавать виртуальный объемный звук Dolby Atmos. Модель Roku, увы, не может.

    С точки зрения качества изображения, телевизоры серии 5 и серии 6 уже несколько лет рассматриваются телевизионными обозревателями как сильные ценности на рынке среднего уровня, что помогло как TCL, так и Roku OS неуклонно расти в известности. Прошлогодние модели Roku не сильно изменили эту ситуацию в вакууме, но стоит отметить, что цены на обе серии значительно выросли за последние месяцы: телевизоры Roku 5-й серии, которые в прошлом году стоили 400 долларов, теперь имеют рекомендованную производителем розничную цену не менее 600 долларов, в то время как модели 6-й серии, которые начинались с 650 долларов, теперь стоят не менее 9 долларов.50. ( Обновление 8/11 11:30 EDT : Представитель TCL подтвердил повышение цен в электронном письме, заявив, что «корректировки были внесены из-за глобального дефицита поставок, завышенных цен на сырье и проблем с транспортировкой». но что компания «считает, что цены достигли пика».) Новые телевизоры Google не намного дороже, но завышенные цены снижают ценность предложения TCL.

    В любом случае, я смог кратко ознакомиться с этими новыми телевизорами Google на пресс-брифинге в Нью-Йорке на прошлой неделе. Я не видел ничего, что указывало бы на серьезное падение производительности дисплея, хотя такие настройки далеки от идеальных для оценки качества дисплея. TCL также не поделилась какими-либо подробностями относительно внутренних процессоров телевизоров или запланированной политики обновлений Google TV, поэтому еще слишком рано говорить о том, насколько хорошо каждый телевизор будет работать с течением времени.

    Рекламное объявление

    Chromecast в вашем телевизоре

    Замена ОС является наиболее заметным отличием, но то, понравится ли вам это изменение, скорее всего, будет зависеть от того, что вы хотите от программного обеспечения вашего телевизора. Roku OS гораздо менее сложна, чем Google TV, и имеет в основном статическую сетку плиток приложений, закрепляющих опыт.

    Для сравнения, программное обеспечение Google более гибкое. В нем меньше плиток приложений, окруженных более конкретным выбором телешоу и фильмов, которые могут вам понравиться, и все это управляется механизмом рекомендаций на основе алгоритма. Голосовой поиск стал более надежным благодаря встроенной технологии Google Assistant, вы можете «транслировать» видео на телевизор со своего телефона, есть потоковая передача игр Stadia, если вы в этом заинтересованы, а ОС упрощает использование ТВ-слота в семействе Google. -совместимые камеры безопасности, умные фонари и другие устройства для умного дома. Телевизоры 5-й и 6-й серий также будут включать специальные детские профили, которых в настоящее время нет в существующих телевизорах Google от Sony. В целом, мы дали Google TV высокие оценки, когда сравнили новейший Chromecast с аналогичными стримерами от Roku и Amazon ранее в этом году, обнаружив, что ОС в целом более функциональна и эффективна для отображения контента, который нам действительно понравился, чем ее конкурирующие платформы.

    Чтобы сделать голосовые функции Google TV более удобными, TCL встроила микрофоны дальнего поля прямо в телевизоры. Это означает, что вы можете активировать Google Assistant с помощью его обычной команды «Привет, Google», превращая телевизор в нечто вроде большого интеллектуального дисплея. (Хотя вы по-прежнему можете получить доступ к помощнику через прилагаемый пульт дистанционного управления в любом случае.) Компания планирует продавать веб-камеру за 79 долларов, которую также можно подключить к телевизору для видеозвонков, хотя она отмечает, что другие веб-камеры на базе USB также будут работать.

    У каждого из новых телевизоров есть физический переключатель на задней панели, который может отключить микрофоны, и TCL заявляет, что телевизоры будут поддерживать режим Google «базовый телевизор», который эффективно отключает все функции Smart TV, встроенные в ОС. Но перспектива микрофона, который всегда слушает, и программного обеспечения, которое сильно зависит от чтения ваших привычек просмотра, может оттолкнуть тех, кто чувствителен к конфиденциальности данных (немногие телевизионные бренды особенно сильны в этой области).

    Тем не менее, новые модели могут стать привлекательной альтернативой для тех, кто хочет хорошо зарекомендовавший себя телевизор и предпочитает платформу Google платформе Roku. Новые телевизоры также могут стать благом для Google, поскольку он пытается привлечь больше внимания к своей ОС для гостиной.

    Примечание. Ars Technica может получать компенсацию за продажи по ссылкам в этом сообщении через партнерские программы.

    Изображение листинга Джеффа Данна

    TCL 6 Series/R646 Обзор QLED 2021 г. (55R646, 65R646, 75R646)

    Протестировано с использованием Методология v1.8

    Обновлено 06 сентября 2022 г., 14:58

    Кайл Бартлетт, Николас Ди Джованни, Янник Хонг

    8.3

    Смешанное использование

    Соотношение цены и качества

    : ← никто →

    8.4

    Фильмы

    Соотношение цены и качества

    : ← никто →

    8. 2

    ТВ шоу

    Соотношение цены и качества

    : ← никто →

    8,0

    Спортивный

    Соотношение цены и качества

    : ← никто →

    8,7

    Видеоигры

    Соотношение цены и качества

    : ← никто →

    8. 4

    HDR-фильмы

    Соотношение цены и качества

    : ← никто →

    8,6

    HDR-игры

    Соотношение цены и качества

    : ← никто →

    8.1

    Монитор ПК

    Соотношение цены и качества

    : Хисенс U7G

    обзор результаты теста настройки сделки обсуждения

    Тип Светодиод

    Подтип

    Вирджиния

    Разрешение 4k

    TCL 6 Series/R646 2021 QLED — это 4k-телевизор с мини-светодиодной подсветкой. Это часть линейки 6-й серии, которая включает в себя TCL 6 Series / R635 2020 QLED, с одним из отличий в том, что R646 имеет Google TV, а R635 использует Roku TV. Несмотря на то, что телевизор в целом является улучшением по сравнению с R635, отчасти благодаря улучшенной функции локального затемнения, он все же не так хорош, как другие флагманские телевизоры 4k. Интерфейс Google TV удобен для пользователя, но мы читали сообщения о проблемах со сбоями приложений. В телевизоре есть встроенный микрофон, который вы можете использовать с Google Assistant, но у вас также есть возможность отключить микрофон, если вы беспокоитесь о конфиденциальности. TCL также включает в себя игровые функции текущего поколения, такие как поддержка переменной частоты обновления (VRR) и два входа HDMI 2.1, что означает, что вы можете в полной мере использовать возможности Xbox Series X и PS5.

    Наш Вердикт

    8. 3 Смешанное использование

    TCL R646 отлично подходит для большинства применений. Это впечатляет при просмотре фильмов, потому что он отображает глубокий черный цвет и имеет приличную функцию локального затемнения Mini LED, но это не сильно улучшает качество изображения. Он отлично подходит для просмотра телепередач или спортивных состязаний, поскольку имеет фантастическую пиковую яркость и превосходную обработку отражений, но имеет узкие углы обзора. Геймеры должны оценить поддержку VRR, входы HDMI 2.1 и низкую задержку ввода. Наконец, он впечатляет при просмотре HDR-контента, поскольку он отображает широкую цветовую гамму и становится достаточно ярким, чтобы выделялись блики.

    Плюсы

    • Фантастическая собственная контрастность.

    • Высокая пиковая яркость в SDR и HDR.

    • Отличная обработка отражений.

    • Два входа HDMI 2.1.

    Минусы

    • Функция локального затемнения

      Mini LED приличная, но не такая хорошая, как у других телевизоров.

    • Некоторое черное смазывание быстро движущегося контента.

    См. наши рекомендации по смешанному использованию

    8. 4 Фильмы

    TCL R646 отлично подходит для просмотра фильмов в темных комнатах. Он имеет выдающийся коэффициент контрастности для отображения глубокого черного цвета, а функция локального затемнения Mini LED приличная, но она не сильно улучшает качество изображения. Он устраняет дрожание 24p из любого источника и хорошо отображает контент 1080p и 4k, поэтому отлично подходит для просмотра дисков Blu-ray и Ultra HD Blu-ray. Однако он не может должным образом отображать контент в формате 480p, так что это не лучший выбор для просмотра DVD.

    Плюсы

    • Фантастическая собственная контрастность.

    • Хорошая однородность черного цвета с минимальным поседением.

    • Автоматически устраняет дрожание 24p из любого источника.

    • Нет проблем с отображением содержимого 720p, 1080 или 4k.

    Минусы

    • Функция локального затемнения

      Mini LED приличная, но не такая хорошая, как у других телевизоров.

    • Невозможно правильно отобразить содержимое 480p.

    Смотрите наши рекомендации фильмов

    8.2 ТВ шоу

    TCL R646 отлично подходит для просмотра телепередач в ярко освещенных помещениях. Он становится достаточно ярким, чтобы бороться с бликами, и отлично справляется с отражением, поэтому видимость не должна быть проблемой. Google TV удобен в использовании и имеет множество приложений, доступных для загрузки, и у него нет проблем с масштабированием контента 720p. К сожалению, у него узкие углы обзора, поэтому изображение с боков выглядит размытым.

    Плюсы

    • Нет проблем с отображением содержимого 720p, 1080 или 4k.

    • Высокая пиковая яркость в SDR и HDR.

    • Отличная обработка отражений.

    Минусы

    • Невозможно правильно отобразить содержимое 480p.

    • Узкие углы обзора.

    Смотрите наши рекомендации по телешоу

    8,0 Спортивный

    TCL R646 отлично подходит для просмотра спортивных передач в хорошо освещенном помещении. Благодаря отличной обработке отражений и фантастической пиковой яркости видимость не должна быть проблемой даже в самых ярких помещениях. У него отличное время отклика, но некоторые движения все равно могут выглядеть размытыми. К сожалению, это не лучший выбор для просмотра спортивных состязаний в большой компании друзей из-за узких углов обзора.

    Плюсы

    • Нет проблем с отображением содержимого 720p, 1080 или 4k.

    • Высокая пиковая яркость в SDR и HDR.

    • Отличная обработка отражений.

    Минусы

    • Узкие углы обзора.

    • Некоторое черное смазывание быстродвижущегося содержимого.

    См. наши рекомендации по спорту

    8,7 Видеоигры

    TCL R646 отлично подходит для игр. Он оснащен панелью с частотой 120 Гц и входами HDMI 2.1, что означает, что вы можете в полной мере использовать возможности PS5 и Xbox Series X. Он имеет поддержку VRR для уменьшения разрывов экрана, а задержка ввода низкая. У него быстрое общее время отклика, но в темных сценах есть размытие черного цвета от быстро движущихся объектов. Он отлично подходит для игр в темной комнате, поскольку имеет высокий собственный контраст и приличное локальное затемнение.

    Плюсы

    • Фантастическая собственная контрастность.

    • Два входа HDMI 2.1.

    • Низкая задержка ввода для отзывчивого игрового процесса.

    • Поддержка переменной частоты обновления.

    Минусы

    • Функция локального затемнения

      Mini LED приличная, но не такая хорошая, как у других телевизоров.

    • Некоторое черное смазывание быстро движущегося контента.

    См. наши рекомендации по видеоиграм

    8.4 HDR-фильмы

    TCL R646 отлично подходит для просмотра HDR-фильмов. Он имеет панель VA с высоким собственным коэффициентом контрастности, и хотя он имеет приличное локальное затемнение Mini LED, оно не сильно улучшает качество изображения в темных сценах. Он отображает широкую цветовую гамму и становится достаточно ярким, чтобы выделялись блики. Он поддерживает Dolby Vision и HDR10+, поэтому перед просмотром вам не придется беспокоиться о том, в каком формате находится HDR-контент.

    Плюсы

    • Фантастическая собственная контрастность.

    • Высокая пиковая яркость в SDR и HDR.

    • Отображает широкую цветовую гамму.

    Минусы

    • Функция локального затемнения

      Mini LED приличная, но не такая хорошая, как у других телевизоров.

    См. наши рекомендации по HDR-фильмам

    8,6 HDR-игры

    TCL R646 отлично подходит для игр с HDR. Он имеет множество игровых функций, таких как входы HDMI 2.1 и поддержку VRR для уменьшения разрывов экрана. У него низкая задержка ввода и быстрое время отклика, но вы можете заметить некоторое размытие черного. Контент HDR выглядит великолепно, потому что он становится достаточно ярким, чтобы выделять блики, отображает широкую цветовую гамму и имеет высокую контрастность. У него есть приличная функция полного локального затемнения, но, похоже, она не сильно улучшает качество изображения в темных сценах.

    Плюсы

    • Фантастическая собственная контрастность.

    • Высокая пиковая яркость в SDR и HDR.

    • Два входа HDMI 2.1.

    • Поддержка переменной частоты обновления.

    Минусы

    • Функция локального затемнения

      Mini LED приличная, но не такая хорошая, как у других телевизоров.

    • Некоторое черное смазывание быстро движущегося контента.

    8. 1 Монитор ПК

    TCL R646 отлично подходит для использования в качестве монитора ПК. Он имеет низкую задержку ввода для отзывчивого рабочего стола и быстрое время отклика, но вы можете заметить некоторое размытие движения. Блики не должны быть проблемой в хорошо освещенных помещениях, потому что они становятся достаточно яркими, чтобы бороться с бликами, и отлично справляются с отражением. Он отображает правильную цветность 4: 4: 4 с сигналами 1080p и 4k с частотой 60 Гц, но не с любым другим сигналом. У него также узкие углы обзора, поэтому изображение сбоку выглядит нечетким.

    Плюсы

    • Нет проблем с отображением содержимого 720p, 1080 или 4k.

    • Высокая пиковая яркость в SDR и HDR.

    • Отличная обработка отражений.

    • Два входа HDMI 2.1.

    Минусы

    • Узкие углы обзора.

    • Некоторое черное смазывание быстро движущегося контента.

    • Правильная цветность 4:4:4 ограничена определенными сигналами.

    См. наши рекомендации по мониторам для ПК

    • 8. 3 Смешанное использование
    • 8.4 Фильмы
    • 8.2 ТВ шоу
    • 8,0 Спортивный
    • 8,7 Видеоигры
    • 8. 4 HDR-фильмы
    • 8,6 HDR-игры
    • 8.1 Монитор ПК

    + Создайте свой собственный

    1. Обновлено 6 сентября 2022 г.: Поскольку этот телевизор работает с функцией переменной частоты обновления PS5, которая поддерживает только HDMI Forum VRR, мы смогли подтвердить, что этот телевизор действительно поддерживает HDMI Forum VRR.
    2. Обновлено 02 сентября 2022 г.: Проверил, правильно ли телевизор масштабирует 480p, чего все еще нет.
    3. Обновлено 01 августа 2022 г.: Мы обнаружили недостаток в оборудовании, используемом для подачи HDR-сигнала при измерении цветового объема и цветовой гаммы. Мы перешли на новый инструмент и обновили наши измерения. Цветовая гамма и громкость немного изменились.
    4. Обновлено 28 июля 2022 г.: Преобразован в тестовый стенд 1.8.
    5. Обновлено 14 июля 2022 г.: Преобразован в тестовый стенд 1.7.
    6. Обновлено 28 января 2022 г.: Мы повторно проверили задержку ввода с последней прошивкой.
    7. Обновлено 15 декабря 2021 г. : Мы добавили больше информации о производительности локального затемнения и проверили, правильно ли работает CEC.
    8. Обновлено 19 октября 2021 г.: Мы пересняли градиентную фотографию с неоткалиброванным портом и проверили уменьшение разрешения вдвое в некоторых играх. Ни один из наших результатов не изменился.
    9. Обновлено 04 октября 2021 г.: Опубликован обзор.
    10. Обновлено 29 сентября 2021 г.: Опубликован ранний доступ.

    Проверить цену

    55 дюймов 55Р646

    Недоступно

    Amazon.de

    65 дюймов 65Р646

    Недоступно

    Amazon.de

    75 дюймов 75Р646

    Недоступно

    Amazon.de

    См. Текущие сделки и ценовая тенденция

    Видео

    Результаты теста

    Сорт -категория βíbke0009

    Дизайн

    Изогнутый №

    TCL R646 похож на TCL 6 Series/R635 2020 QLED, поскольку имеет серебристую нижнюю рамку и такую ​​же заднюю панель, но есть несколько изменений. В этом телевизоре используются другие ножки, которые выглядят более премиально, а динамик Google торчит снизу.

    TCL R646 оснащен новыми металлическими ножками, которые занимают меньше места, чем у TCL 6 Series/R635 2020 QLED. Они хорошо поддерживают телевизор, колебания минимальны. От стола до нижней части экрана 3,5 дюйма, и даже со звуковой панелью, расположенной впереди, мы все еще могли правильно использовать пульт дистанционного управления и голосовое управление.

    Площадь основания 55-дюймового телевизора: 40,35″ x 12,48″

    Настенное крепление VESA 300×300

    Задняя панель полностью пластиковая, с глянцевым верхом и текстурированным низом, где находятся входы. В верхней части текстурированной секции есть вентиляционные отверстия для потока воздуха. На каждой ножке есть клапаны, которые можно использовать для укладки кабелей.

    Границы 0,35 дюйма (0,9 см)

    Максимальная толщина 3,66 дюйма (9,3 см)

    Это громоздкий телевизор, который не будет стоять вровень со стеной, потому что нижняя часть рядом с входами выступает наружу.

    Он имеет хорошее качество сборки и очень похож на TCL 6 Series/R635 2020 QLED. Он хорошо собран и по большей части кажется крепким. Ноги в порядке, почти не шатаются. Тем не менее, пластик на задней панели довольно легко прогибается, и это заметно как на глянцевом верхе, так и на текстурированном дне.

    Качество изображения

    Родной контраст

    8 542 : 1

    Контраст с локальным затемнением

    19 300 : 1

    Обладает выдающимся естественным коэффициентом контрастности. Он отображает глубокий черный цвет, а функция локального затемнения помогает достичь высокого контраста с нашим тестовым шаблоном в виде шахматной доски. Имейте в виду, что контраст может варьироваться между единицами измерения.

    Примечание: Как объяснялось в разделе «Локальное затемнение», функция локального затемнения не слишком сильно улучшает качество изображения в реальных сценах. Мы измеряем высокую контрастность с помощью тестового шаблона в виде шахматной доски, но он не совсем отражает производительность в реальном контенте.

    Реальная пиковая яркость сцены

    800 кд/м²

    Пиковое 2% окно

    690 кд/м²

    Пиковое 10% окно

    1027 кд/м²

    Пиковое окно 25%

    1053 кд/м²

    Пиковое окно 50%

    836 кд/м²

    Пиковое 100% окно

    804 кд/м²

    Устойчивое 2% окно

    684 кд/м²

    Устойчивое 10% окно

    1019 кд/м²

    Устойчивое окно 25%

    1038 кд/м²

    Устойчивое 50% окно

    833 кд/м²

    Устойчивое 100% окно

    800 кд/м²

    Автоматическое ограничение яркости (ABL)

    0,023

    Яркость SDR фантастическая, поэтому блики не должны быть проблемой в большинстве ярко освещенных комнат. Он становится ярче с небольшими бликами, как видно в окнах 10% и 25%, и хотя яркость немного различается между сценами, это не должно слишком отвлекать.

    Мы протестировали яркость SDR после калибровки в режиме «Кино» Режим изображения с Яркость и Контрастность на максимуме, Локальная контрастность на «Низкая», цветовая температура установлена ​​на «Теплый -5» и Гамма на «2.2».

    Вы можете добиться немного более яркого изображения, установив для параметра Локальный контраст значение «Высокий» и для параметра Цветовая температура значение «Холодный 4». Мы измерили 1180 кд/м² в окне 25% с этими настройками, но это происходит за счет потери точности изображения.

    Локальное затемнение

    Да

    Подсветка

    Полный массив

    TCL R646 имеет достойную функцию полного локального затемнения. Он имеет мини-светодиодную подсветку, такую ​​​​как TCL 6 Series / R635 2020 QLED, но в целом это улучшение. В 55-дюймовой модели 128 зон, а в больших размерах их может быть больше. В целом, это помогает улучшить контраст с нашей шахматной доской, но не так хорошо, как другие телевизоры, в улучшении общего качества изображения в темных сценах. Не так много черного, потому что кажется, что он повышает уровень черного в сценах с яркими объектами, и кажется, что функции локального затемнения недостаточно. Однако вокруг ярких объектов не так много цветения, поскольку зоны усредняют уровень черного. Субтитры тоже хорошо смотрятся.

    Однородность хорошая, и вы не теряете многих деталей в таких сценах, как звездное поле. Быстро движущиеся объекты хорошо перемещаются между зонами, и хотя вы можете заметить эти переходы больше с нашим паттерном, в реальном контенте это не так заметно.

    Мы рекомендуем установить локальное затемнение, называемое Local Contrast , на «Низкий», поскольку настройка «Высокий» более агрессивна, что приводит к слишком сильному искажению черного и цветению. Однако с некоторым реальным контентом разница минимальна, поэтому вам следует выбирать тот параметр, который вы предпочитаете. Мы также измерили контрастность в SDR и HDR с обоими настройками:

    • Контраст SDR
      • Низкий: 19 300:1
      • Высокий: 15 692:1
    • Контраст HDR
      • Низкий: 18 952:1
      • Высокий: 18 766:1

    Однако эти измерения высоки и не полностью отражают его производительность с реальным контентом.

    Многие пользователи также заметили эффект мерцания при просмотре определенного контента. Мы также заметили это на нашем устройстве, и это особенно заметно, когда фигуры перемещаются по зонам, поскольку переходы зон с трудом успевают, поэтому передний и задний края объекта изо всех сил пытаются плавно переходить. Мы заметили эту проблему с другим контентом, и поведение постоянно, если мы воспроизводим один и тот же контент снова и снова.

    Локальное затемнение

    Да

    Подсветка

    Полный массив

    Локальное затемнение в игровом режиме достойное и работает так же, как и вне игрового режима. Еще раз, мы рекомендуем установить Local Contrast на «Низкий».

    Освещение прихожей (~1950 кд/м²)

    523 кд/м²

    Желтый небоскреб (~700 кд/м²)

    377 кд/м²

    Ландшафтный бассейн (~300 кд/м²)

    240 кд/м²

    Пиковое 2% окно

    660 кд/м²

    Пиковое 10% окно

    1051 кд/м²

    Пиковое окно 25%

    1085 кд/м²

    Пиковое окно 50%

    872 кд/м²

    Пиковое 100% окно

    851 кд/м²

    Устойчивое 2% окно

    656 кд/м²

    Устойчивое 10% окно

    1035 кд/м²

    Устойчивое окно 25%

    1069 кд/м²

    Устойчивое 50% окно

    869 кд/м²

    Устойчивое 100% окно

    848 кд/м²

    Автоматическое ограничение яркости (ABL)

    0,025

    TCL R646 имеет впечатляющую пиковую яркость HDR. Он не становится намного ярче, чем в SDR, но этого все же достаточно, чтобы выделять блики в HDR. Мы проверили реальную яркость сцены, чтобы убедиться, что измерение было правильным, и это было так. EOTF почти идеально повторяет целевую кривую PQ до медленного спада при пиковой яркости, поэтому вы не теряете слишком много деталей в ярких сценах.

    Мы измерили его, используя «Кино» Режим изображения HDR с Яркость и Контрастность на максимуме, Локальная контрастность на «Низкий» и Цветовая температура на «Теплый -5». Есть две настройки, называемые Micro Contrast и Black Stretch , которые предназначены для оптимизации контраста и яркости, и мы измерили с ними нашу шахматную доску, и они не имеют большого значения, если вообще есть.

    Если вы находите изображение слишком тусклым, используйте те же настройки, что и выше, но с Dynamic Tone Mapping включен, а Gamma установлен на «1,8». Это приводит к гораздо более яркому EOTF, но не меняет пиковую яркость.

    Освещение прихожей (~1950 кд/м²)

    523 кд/м²

    Желтый небоскреб (~700 кд/м²)

    393 кд/м²

    Ландшафтный бассейн (~300 кд/м²)

    232 кд/м²

    Пиковое 2% окно

    639 кд/м²

    Пиковое 10% окно

    1038 кд/м²

    Пиковое окно 25%

    1094 кд/м²

    Пиковое окно 50%

    886 кд/м²

    Пиковое 100% окно

    870 кд/м²

    Устойчивое 2% окно

    637 кд/м²

    Устойчивое 10% окно

    1022 кд/м²

    Устойчивое окно 25%

    1084 кд/м²

    Устойчивое 50% окно

    882 кд/м²

    Устойчивое 100% окно

    868 кд/м²

    Автоматическое ограничение яркости (ABL)

    0,024

    Яркость HDR в игровом режиме отличная. Он на 0,1 лучше, чем вне игрового режима, потому что реальная подсветка сцены немного ярче, но видимая разница минимальна. Мы протестировали его с теми же настройками, что и за пределами игрового режима.

    Дельта отслеживания 600 нит

    0,0168

    Дельта отслеживания 1000 нит

    0,0134

    Дельта отслеживания 4000 нит

    0,0134

    50% стандарт. Дев.

    2,499%

    50% ДСЭ

    0,165%

    5% стандарт. Дев.

    0,983%

    5% ДСЭ

    0,102%

    Равномерность серого цвета хорошая. Здесь не так много видимых проблем, за исключением некоторых более темных краев, но это трудно сказать. Однородность лучше в почти темных сценах. Имейте в виду, что однородность может варьироваться между единицами.

    Родной Стд. Дев.

    1,143%

    стандарт Дев. с Л.Д.

    0,471%

    Однородность черного цвета хорошая. Без локального затемнения в углах возникает засветка, а функция локального затемнения помогает решить эту проблему. С локальным затемнением вы можете видеть, что он не обеспечивает идеального черного, но цветение меньше, чем на TCL 6 Series / R635 2020 QLED.

    Вымывание цвета

    25°

    Изменение цвета

    33°

    Потеря яркости

    30°

    Повышение уровня черного

    13°

    Гамма-сдвиг

    21°

    TCL 6 Series 2021 имеет узкие углы обзора, что ожидаемо от панели VA. Изображение выглядит неточным, если смотреть на него сбоку.

    Отделка экрана

    Полуглянцевая

    Всего отражений

    3,1%

    Косвенные отражения

    0,6%

    Вычисленные прямые отражения

    2,5%

    Превосходная обработка отражений, намного лучше, чем у TCL 6 Series/R635 2020 QLED. Он намного лучше поглощает свет, поэтому в сочетании с высокой пиковой яркостью видимость не должна быть проблемой.

    Баланс белого dE

    3,67

    Цвет DE

    2,51

    Гамма

    2.30

    Цветовая температура

    6 239 К

    Режим изображения

    Кино

    Настройка цветовой температуры

    Тепло

    Настройка гаммы

    2. 2

    Прибор TCL 55R646 обладает хорошей заводской точностью, но она может варьироваться в зависимости от устройства. Большинство цветов лишь слегка неточны, а цветовая температура близка к целевому показателю 6500K. Однако баланс белого отключен, что влияет на оттенки серого, а гамма не соответствует целевому значению 2,2, поэтому большинство сцен темнее, чем должны быть.

    Баланс белого dE

    0,26

    Цвет DE

    1,46

    Гамма

    2.20

    Цветовая температура

    6 512 К

    Калибровка баланса белого

    20 баллов

    Калибровка цвета

    Нет

    Точность после калибровки просто фантастическая. Точность цветопередачи и цветовая температура улучшились, баланс белого тоже намного лучше. Гамма идеальна для большинства сцен, но некоторые действительно яркие сцены слишком темные.

    См. наши рекомендуемые настройки здесь.

    К сожалению, TCL 6 Series 2021 неправильно отображает контент 480p. Когда мы пытаемся отобразить разрешение 852×480 с соотношением сторон 16:9 с нашего ПК, оно масштабируется до разрешения 800×600 с соотношением сторон 4:3. Мы попытались изменить настройки Aspect Ratio на телевизоре, но все пошло не так. Вышеприведенное изображение является обрезкой, но здесь вы можете увидеть оригинал с черными полосами. Вы также можете увидеть, как выглядит изображение 4:3 здесь. Также при использовании Nintendo Switch пишет, что поддерживается 480p, но экран слишком большой, и нужно настроить масштабирование на Switch на 96%, чтобы он подходил должным образом, как вы можете видеть здесь.

    К счастью, с контентом 720p проблем, как с кабельных коробок, нет.

    Он масштабирует контент 1080p почти так же хорошо, как исходный контент 4k.

    Этот телевизор отлично отображает родной 4K-контент, так как нет никаких проблем.

    Этот телевизор 4k не может отображать сигнал 8k.

    Субпиксельная компоновка

    БГР

    В TCL R646 используется субпиксельная компоновка BGR, которая может повлиять на отображение текста при использовании телевизора в качестве монитора ПК. Вы можете прочитать об этом здесь.

    Широкая цветовая гамма

    Да

    DCI P3 xy

    91,53%

    DCI P3 УФ

    96,50%

    Рек. 2020 xy

    69,61%

    Рек 2020 уф

    74,75%

    Этот телевизор обладает великолепной цветовой гаммой для HDR-контента. Он имеет фантастический охват широко используемого цветового пространства DCI P3, а также хорошее отображение тонов, поэтому цвета выглядят точными. Покрытие более широкого Rec. 2020 год более ограничен, но все же приличный.

    1000 кд/м² Покрытие DCI P3 ITP

    75,4%

    10 000 кд/м² Покрытие Rec 2020 ITP

    34,5%

    Белая яркость

    668 кд/м²

    Красная яркость

    160 кд/м²

    Зеленая яркость

    450 кд/м²

    Синяя яркость

    54 кд/м²

    Голубая яркость

    501 кд/м²

    пурпурный яркость

    207 кд/м²

    Желтая яркость

    616 кд/м²

    Объемность цвета хорошая. Благодаря высокой пиковой яркости он хорошо отображает яркие цвета, но не может отображать очень темные цвета, как OLED, потому что у него нет почти бесконечной контрастности.

    Глубина цвета

    10 бит

    Красный (стандартное отклонение)

    0,120

    Зеленый (стандартное отклонение)

    0,121

    Синий (стандартное отклонение)

    0,090

    Серый (стандартное отклонение)

    0,116

    Обновление от 19.10.2021: Мы пересняли градиентную фотографию на неоткалиброванном порту HDMI, так как калибровка, похоже, вызвала несколько дефектов исходной фотографии. Это не привело к каким-либо изменениям в наших результатах, но фотография больше соответствует другим нашим обзорам.

    TCL R646 хорошо справляется с градиентами, и это значительное улучшение по сравнению с TCL 6 Series/R635 2020 QLED. В тестовом шаблоне есть очевидные полосы с более темными оттенками каждого цвета, но, похоже, это происходит только на определенных этапах, а не между ними. Установка для параметра Gradation Clear значения «Низкий» или «Высокий» помогает улучшить полосатость тестового шаблона и реального содержимого, но это происходит за счет потери деталей.

    ИК после 0 мин восстановления

    0,33%

    ИК после 2 мин восстановления

    0,01%

    ИК после 4 мин восстановления

    0,00%

    ИК после 6 мин восстановления

    0,00%

    ИК после 8 мин восстановления

    0,00%

    ИК после 10 мин восстановления

    0,00%

    К сожалению, есть некоторые признаки временного остаточного изображения после показа высококонтрастного статического изображения, но большая их часть быстро исчезает. Однако это также может варьироваться в зависимости от устройства, поэтому ваш опыт может отличаться.

    Постоянный риск выгорания

    Нет

    Мы не ожидаем, что панели VA будут испытывать постоянное остаточное изображение, поскольку панель VA в нашем долгосрочном тесте оказалась невосприимчивой.

    Движение

    80% времени отклика

    3,9 мс

    100% время отклика

    11,1 мс

    TCL R646 имеет большое общее время отклика. В большинстве переходов есть перерегулирование, но переход от 0 до 100% медленный, что приводит к смазыванию черного цвета, что типично для панелей VA.

    без мерцания

    Нет

    Частота ШИМ затемнения

    960 Гц

    TCL R646 использует широтно-импульсную модуляцию (ШИМ) для уменьшения яркости подсветки в любом режиме изображения. Мерцает на всех уровнях подсветки, в том числе и на максимальном. Однако частота мерцания настолько высока, что большинство людей этого не замечают.

    Дополнительный BFI

    Да

    Минимальное мерцание для 60 кадров в секунду

    120 Гц

    60 Гц для 60 кадров в секунду

    Нет

    120 Гц Для 120 кадров в секунду

    Да

    Минимальное мерцание для 60 кадров в секунду в игровом режиме

    120 Гц

    Имеется дополнительная функция стробирования подсветки, широко известная как вставка черной рамки. Он мерцает только на частоте 120 Гц и создает заметное дублирование изображения, но не сильно затемняет экран. Наша оценка BFI основана на частоте мерцания,

    Интерполяция движения (30 кадров в секунду)

    Да

    Интерполяция движения (60 кадров в секунду)

    Да

    Имеется функция интерполяции движения для интерполяции контента с частотой 30 кадров в секунду и 60 кадров в секунду до 120 кадров в секунду. В целом неплохо, но все равно появляются артефакты в динамичных сценах. Мы попытались измерить частоту мерцания с помощью функции интерполяции движения, но было так много шума, что мы не смогли его правильно измерить.

    Время удержания кадра при 24 кадрах в секунду

    30,6 мс

    Время удержания кадра при 60 кадрах в секунду

    5,6 мс

    Из-за малого времени отклика при воспроизведении контента с более низкой частотой кадров наблюдается некоторое заикание, поскольку каждый кадр сохраняется дольше. Включение функции интерполяции движения может помочь уменьшить это.

    Без дрожания 24p

    Да

    Без дрожания 24p через 60p

    Да

    24p без дрожания через 60i

    Да

    Без дрожания 24p через родные приложения

    Да

    Автоматически устраняет дрожание 24p из любого источника, дополнительные настройки не требуются.

    Собственная частота обновления

    120 Гц

    Переменная частота обновления

    Да

    HDMI Форум VRR

    Да

    FreeSync

    Да

    Совместимость с G-SYNC

    Нет

    Максимум 4k VRR

    120 Гц

    Минимум 4k VRR

    48 Гц

    Максимум 1080p VRR

    120 Гц

    1080p VRR Минимум

    48 Гц

    Максимум 1440p VRR

    120 Гц

    1440p VRR Минимум

    48 Гц

    Поддерживаемые разъемы VRR

    HDMI

    Этот телевизор поддерживает технологию переменной частоты обновления с источниками FreeSync и HDMI Forum VRR, включая Xbox Series X и PS5. К сожалению, несмотря на высокую максимальную частоту обновления, компенсация низкой частоты кадров (LFC), по-видимому, не работает должным образом с любым источником, поэтому при низкой частоте кадров наблюдается разрыв.

    Входы

    1080p при 60 Гц

    14,2 мс

    1080p @ 60 Гц вне игрового режима

    138,8 мс

    1080p при 120 Гц

    5,8 мс

    1080p при 144 Гц

    Н/Д

    1440p при 60 Гц

    14,2 мс

    1440p при 120 Гц

    5,8 мс

    1440p при 144 Гц

    Н/Д

    4К при 60 Гц

    14,4 мс

    4k при 60 Гц + 10-битный HDR

    13,9 мс

    4k при 60 Гц при 4:4:4

    14,2 мс

    4k @ 60 Гц вне игрового режима

    138,6 мс

    4k при 60 Гц с интерполяцией

    131,9 мс

    4К при 120 Гц

    5,8 мс

    4К при 144 Гц

    Н/Д

    8k при 60 Гц

    Н/Д

    Обновление от 28. 01.2022: Мы перепроверили задержку ввода с последней прошивкой (V8-T615T02-LF1V097.000073). Результаты были обновлены, но они соответствуют нашим первоначальным измерениям.

    У TCL R646 очень низкая задержка ввода в игровом режиме. Это улучшение по сравнению с TCL 6 Series/R635 2020 QLED, и вы не должны замечать никаких задержек в играх. У нас были проблемы с нашим тестированием задержки ввода VRR, потому что VRR форума HDMI мог быть активен, поэтому наши результаты были немного более непоследовательными, чем обычно, что делается с FreeSync. Тем не менее, результаты по-прежнему соответствуют нашим ожиданиям.

    1080p при 60 Гц при 4:4:4

    Да

    1080p при 120 Гц

    Да

    1080p при 144 Гц

    Нет

    1440p при 60 Гц

    Да (требуется принудительное разрешение)

    1440p при 120 Гц

    Да

    1440p при 144 Гц

    Нет

    4К при 60 Гц

    Да

    4k при 60 Гц при 4:4:4

    Да

    4К при 120 Гц

    Да

    4k при 120 Гц при 4:4:4

    Нет

    4К при 144 Гц

    Нет

    8k при 30 Гц или 24 Гц

    Нет

    8k при 60 Гц

    Нет

    TCL R646 поддерживает любое разрешение до 4k при 120 Гц, если для параметра HDMI Mode установлено значение «HDMI 2. 1» для достижения полной полосы пропускания. Он отображает правильную цветность 4:4:4 с сигналами 1080p и 4k с частотой 60 Гц, но не может сделать это с любым другим сигналом. Он принимает сигнал 4k @ 120 Гц с глубиной цвета 10 или 12 бит с цветностью 4:4:4, но не отображает цветность 4:4:4 должным образом, потому что текст выглядит немного более размытым, чем мы ожидали.

    Автоматический режим с низкой задержкой (ALLM)

    Да

    4К при 120 Гц

    Да

    1440p при 120 Гц

    PS5 не выводит 1440p

    1080p при 120 Гц

    Да

    HDR

    Да

    ВРР

    Да

    Обновление от 19. 10.2021: Мы получили несколько запросов на проверку уменьшения вдвое разрешения в некоторых играх. Мы попробовали его с Destiny 2 на Xbox Series X и не заметили никаких признаков проблем с разрешением; 4k @ 120 Гц отображается правильно.

    TCL 6 Series Google TV поддерживает любой сигнал от Xbox Series X и PS5 до 4k при 120 Гц. Как упоминалось в разделе «Переменная частота обновления», сигнал VRR не отображается на экране, когда он работает.

    Автоматический режим с низкой задержкой (ALLM)

    Да

    4К при 120 Гц

    Да

    1440p при 120 Гц

    Да

    1080p при 120 Гц

    Да

    HDR

    Да

    ВРР

    Да

    HDR10

    Да

    HDR10+

    Да

    Долби Видение

    Да

    ГВУ

    Да

    Полная пропускная способность HDMI 2. 0

    Да (HDMI 1,2,3,4)

    Полоса пропускания класса HDMI 2.1

    Да (HDMI 1,2)

    ЦИК Да

    HDCP 2.2 Да (HDMI 1,2,3,4)

    ATSC-тюнер

    1,0

    USB 3.0

    Нет

    Переменный аналоговый аудиовыход Да

    Поддержка Wi-Fi Да (2,4 ГГц, 5 ГГц)

    Порты HDMI 2.1 поддерживают HDMI 2.1 с полной пропускной способностью, как мы подтвердили в CRU. HDMI 1 и 2 поддерживают сигналы 4k @ 120 Гц с глубиной цвета до 12 бит и цветностью 4: 4: 4, что означает, что он поддерживает до 48 Гбит / с, что является максимально допустимым для полосы пропускания HDMI 2. 1.

    HDMI 4

    USB 2

    Цифровой оптический аудиовыход 1

    Аналоговый аудиовыход 3,5 мм 1

    Аналоговый аудиовыход RCA 0

    Компонент В 0

    Композитный вход 1 (требуется адаптер, не входит в комплект)

    Тюнер (кабель/муравейник) 1

    Ethernet 1

    DisplayPort 0

    ИК вход 0

    SD/SDHC 0

    Для входа Composite In требуется адаптер, но он не входит в комплект.

    АРК

    Да (HDMI 1)

    поддержка eARC

    Да

    Dolby Atmos через TrueHD через eARC

    Да

    DTS:X через DTS-HD MA через eARC

    Да

    5. 1 Dolby Digital через ARC

    Да

    5.1 DTS через ARC

    Да

    5.1 Dolby Digital через оптический

    Да

    5.1 DTS через оптический

    Да

    Google TV серии TCL 6 поддерживает eARC, что позволяет передавать аудиоформаты DTS:X и Dolby Atmos на совместимый ресивер с помощью одного соединения HDMI. Во время нашего тестирования наш ресивер неправильно воспроизводил аудиофайл Dolby Atmos, но на телевизоре появлялся логотип Dolby Atmos. Вероятно, это проблема с нашей стороны, и мы ожидаем, что это сработает для большинства людей. Поскольку TCL рекламирует поддержку Dolby Atmos, мы указываем «Да», но если у вас возникнет та же проблема, сообщите нам об этом.

    Качество звука

    Низкочастотное расширение

    80,00 Гц

    стандарт Дев. @ 70

    4,97 дБ

    стандарт Дев. @ 80

    4,80 дБ

    стандарт Дев. @ Макс

    4,39 дБ

    Максимум

    95,1 дБ УЗД

    Сжатие динамического диапазона

    1,87 дБ

    Частотная характеристика приличная. Он похож на TCL 6 Series/R635 2020 QLED, но становится громче и имеет немного большее отклонение, но звуковой профиль по-прежнему хорошо сбалансирован. У него приличный бас, но это все равно не выделенный сабвуфер.

    Взвешенный THD @ 80

    0,032

    Взвешенный THD при макс.

    0,385

    ИМД @ 80

    0,45%

    ИМД при макс.

    1,23%

    Искажение великолепное. Даже на максимальной громкости искажений практически нет. Однако это зависит от контента, и не все могут его услышать.

    Smart Features

    Smart OS Google TV

    Версия 11

    Простота использования

    Средний

    Гладкость

    Очень гладкий

    Время, потраченное на выбор YouTube

    2 с

    Время, затраченное на изменение подсветки

    2 с

    Расширенные опции

    Много

    В отличие от TCL 6 Series/R635 2020 QLED, TCL R646 поставляется с Google TV. TCL использует собственную реализацию Google TV, поэтому меню настроек отличается от телевизоров Sony и Hisense. Это может занять некоторое время, чтобы привыкнуть, но навигация по меню кажется очень плавной.

    Мы читали сообщения о том, что люди столкнулись с множеством ошибок в Google TV. Мы ничего не заметили, но если вы заметите, дайте нам знать.

    Объявления

    Да

    Уклоняться

    Нет

    Предлагаемый контент на главной странице

    Да

    Отказ от предлагаемого контента

    Нет

    На главной странице есть реклама, но мы не смогли сфотографировать ее во время тестирования, потому что она появляется и исчезает, и она не всегда есть.

    Выбор приложения

    Большой

    Плавность приложения

    Очень гладкий

    Cast способный

    Да

    Воспроизведение с USB-накопителя

    Да

    Воспроизведение HDR с USB-накопителя

    Да

    HDR в Netflix

    Да

    HDR в YouTube

    Да

    В магазине приложений Google Play есть огромный выбор приложений, доступных для загрузки.

    Размер

    Маленький

    Голосовое управление

    Многие функции

    Управление меню ЦИК

    Да

    Другие умные функции

    Нет

    Удаленное приложение Android TV

    Пульт новый и довольно простой. У него есть несколько кнопок быстрого доступа, и поначалу кнопки навигации могут показаться непонятными в отношении того, что они делают. Есть встроенный микрофон для голосового управления, и вы можете попросить его изменить ввод, открыть приложения и выполнить поиск контента. Однако вы не можете попросить его изменить настройки.

    Перед телевизором есть встроенный микрофон, который можно использовать для функции Google Assistant, пока телевизор включен.

    Некоторые пользователи сообщали о проблемах с CEC при попытке управлять другими устройствами с помощью пульта TCL. Проблема, кажется, исправлена, так как у нас не было никаких проблем с нашим устройством, когда мы повторно протестировали его, и другие пользователи сообщили, что это также было исправлено.

    Кнопка питания находится на задней панели телевизора справа, с ее помощью тоже можно переключать входы. Над ним есть переключатель для включения и выключения встроенного микрофона.

    • Пульт ДУ (с 2 батарейками ААА)
    • Шнур питания
    • Руководство пользователя

    Потребляемая мощность 54 Вт

    Потребляемая мощность (макс.) 154 Вт

    Прошивка V8-T615T02-LF1V023

    Различия между размерами и вариантами

    Мы протестировали TCL 55R646 и по большей части ожидаем, что наш обзор будет справедлив для моделей с диагональю 65 и 75 дюймов. Эта модель представляет собой телевизор 4k с Google в качестве интеллектуальной платформы и является частью линейки 6-й серии, которая включает TCL 6 Series/R648 2021 8k QLED и 4k R635, обе из которых включают Roku TV. R635 — это модель 2020 года, которую TCL по-прежнему выпускает в 2021 году. Наши результаты недействительны для этих вариантов.

    Размер Модель США Канада Модель
    55 дюймов 55R646 55R646-КА
    65 дюймов 65R646 65R646-КА
    75 дюймов 75R646 75R646-КА

    Если кто-то столкнется с другим типом панели или если их TCL R646 не соответствует нашему обзору, сообщите нам об этом, и мы обновим обзор. Обратите внимание, что некоторые тесты, такие как однородность серого, могут различаться в зависимости от устройства.

    Наше устройство было изготовлено в июле 2021 года. Вы можете увидеть полную маркировку нашего устройства здесь.

    По сравнению с другими телевизорами

    TCL R646 — это отличный телевизор с разрешением 4K, технологией квантовых точек и мини-светодиодной подсветкой, который стоит не так дорого, как телевизоры Samsung с такими функциями. Включение Google TV — хорошее дополнение для тех, кто не является поклонником Roku, и у него есть отличные игровые функции. Тем не менее, он еще не стал лучшим телевизором, потому что его функция локального затемнения не так хороша, как у конкурентов.

    Также ознакомьтесь с нашими рекомендациями по лучшим смарт-телевизорам, лучшим телевизорам для Xbox Series X и лучшим телевизорам для просмотра фильмов.

    50 дюймов 55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED находится выше в линейке, чем TCL 5 Series/S546 2021 QLED, поэтому он имеет больше функций и лучшую производительность. Основные отличия заключаются в том, что R646 имеет мини-светодиодную подсветку и входы HDMI 2.1, что позволяет играть в игры с более высокой частотой кадров, чем S546. Функции локального затемнения работают так же, поскольку они повышают уровень черного в реальном контенте, но на R646 цветение меньше. R646 также становится ярче и лучше справляется с отражением, поэтому это лучший выбор для хорошо освещенных помещений. Встроенные динамики также намного лучше на R646, но это не будет иметь значения, если вы все равно купите звуковую панель или ресивер.

    55 дюймов 65 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Hisense U8G и TCL 6 Series/R646 2021 QLED — отличные телевизоры. В целом они довольно похожи, но между ними есть некоторые различия. Несмотря на то, что TCL имеет мини-светодиодную подсветку, Hisense имеет лучшую функцию локального затемнения, потому что она не повышает уровень черного так сильно, когда есть яркие объекты. TCL имеет лучшую контрастность, но разница не так заметна с реальным контентом. TCL также становится ярче, но у Hisense лучше обработка отражений. В то время как Hisense использует Android TV, а TCL использует Google, они очень похожи, и единственные различия носят эстетический характер.

    55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED и Hisense U7G — отличные телевизоры. TCL — это флагманский 4k-телевизор, поэтому он лучше в нескольких областях, например, в более высокой пиковой яркости HDR. TCL имеет мини-светодиодную подсветку, но функция локального затемнения на каждом из них приличная. TCL становится ярче в SDR и лучше обрабатывает отражения, поэтому это лучший выбор для хорошо освещенных помещений. С другой стороны, у Hisense более широкий диапазон VRR, и у него нет проблем с отображением контента 480p, как у TCL.

    48 дюймов 55 дюймов 65 дюймов 77 дюймов 83 дюйма

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    LG C1 OLED намного лучше, чем TCL 6 Series/R646 2021 QLED. LG имеет почти бесконечный коэффициент контрастности, что приводит к глубоким чернильно-черным цветам в темной комнате без отвлекающих цветов вокруг ярких объектов. У LG также гораздо лучшая обработка движения, чем у TCL, потому что у него почти мгновенное время отклика. TCL становится намного ярче в SDR, что означает, что он может выдерживать больше бликов. Однако в целом качество изображения у него хуже.

    50 дюймов 55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED и Sony X90J — отличные телевизоры. У каждого из них есть панель VA с высокой контрастностью, и хотя функция локального затемнения Mini LED на TCL лучше справляется с улучшением контрастности на нашей шахматной доске, локальное затемнение на Sony в целом работает лучше. TCL становится ярче и лучше справляется с отражением, что делает его лучшим выбором в хорошо освещенных помещениях. Он также имеет больше игровых функций, таких как поддержка FreeSync VRR, но Sony совместима с G-SYNC. У Sony более точная цветопередача, и он намного лучше справляется с масштабированием контента 480p, поэтому он лучше подходит для просмотра DVD.

    50 дюймов 55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Hisense U6G и TCL 6 Series/R646 2021 QLED — отличные телевизоры. Они имеют схожие характеристики, но между ними есть некоторые отличия. TCL имеет мини-светодиодную подсветку, которая позволяет ему стать намного ярче, особенно в HDR, делая блики более яркими. У каждого из них есть приличные функции локального затемнения, но тот, что на Hisense, лучше справляется с отображением более глубоких черных, чем на TCL. У Hisense также нет проблем с масштабированием контента 480p, что есть у TCL. Основное преимущество TCL перед Hisense — это панель с частотой 120 Гц, входами HDMI 2.1 и поддержкой VRR, чего нет у Hisense.

    43 дюйма 50 дюймов 55 дюймов 65 дюймов 75 дюймов 85 дюймов 98 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Samsung QN90A QLED в целом лучше, чем TCL 6 Series/R646 2021 QLED. Каждый из них имеет мини-светодиодную подсветку, но функция полного локального затемнения на Samsung имеет больше зон затемнения, поэтому она обеспечивает более глубокий черный цвет в реальном контенте и меньше расплывается. Он также имеет более широкие углы обзора благодаря технологии Samsung «Ultra Viewing Angle», но это означает, что TCL имеет лучший собственный коэффициент контрастности. Samsung становится намного ярче, особенно в HDR, поэтому блики становятся более заметными. TCL имеет еще один вход HDMI 2.1 по сравнению с Samsung, и хотя он также имеет поддержку VRR, его диапазон частоты обновления более узкий, чем у Samsung.

    43 дюйма 50 дюймов 55 дюймов 65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED в целом лучше, чем Sony X85J. TCL имеет больше функций, таких как мини-светодиодная подсветка, которая делает его ярче, и функция полного локального затемнения, которой нет у Sony. TCL также лучше справляется с отражением, поэтому это лучший выбор для хорошо освещенных сред. Каждый из них имеет пропускную способность HDMI 2.1 и поддерживает VRR, но TCL поддерживает FreeSync, а Sony совместима с G-SYNC.

    55 дюймов 65 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon. com

    TCL 6 Series/R646 2021 QLED и Hisense H9G великолепны. У каждого из них есть панели VA, которые отображают глубокий черный цвет, но функция локального затемнения Hisense намного лучше улучшает качество изображения в темных сценах с минимальным размытием. Движение на Hisense выглядит более плавным благодаря более быстрому времени отклика, но TCL имеет больше игровых функций, таких как два входа HDMI 2.1 и поддержка VRR, что означает, что вы можете использовать игровые консоли текущего поколения в полной мере. Hisense — лучший выбор для просмотра DVD, потому что у него нет проблем с масштабированием контента с более низким разрешением, как у TCL.

    55 дюймов 65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Samsung QN85A QLED и TCL 6 Series/R646 2021 QLED — отличные телевизоры, и лучший из них зависит от конкретных условий просмотра. TCL имеет гораздо более глубокий черный цвет, что приводит к значительно лучшему качеству изображения в темной комнате, с меньшим размытием вокруг ярких объектов и очень небольшим помутнением в темных сценах. Samsung становится ярче и имеет улучшенную обработку отражений, поэтому это лучший выбор для хорошо освещенных помещений.

    55 дюймов 65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Sony X900H и TCL 6 Series/R646 2021 QLED — два отличных телевизора. TCL оснащен мини-светодиодом, который позволяет ему стать ярче и, в сочетании с лучшей обработкой отражения, является лучшим выбором для хорошо освещенных помещений. Несмотря на мини-светодиодную подсветку, Sony имеет лучшую функцию локального затемнения, потому что она не повышает уровень черного, как на TCL. Они оба имеют схожие игровые функции с входами HDMI 2.1, быстрым временем отклика и низкой задержкой ввода. Оба телевизора имеют поддержку VRR, но для ее получения необходимо обновить Sony.

    49 дюймов 50 дюймов 55 дюймов 65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Samsung Q80/Q80T QLED и TCL 6 Series/R646 2021 QLED великолепны. У них похожие типы панелей, но TCL имеет лучшую собственную контрастность, потому что Samsung использует технологию «Ultra Viewing Angle» для улучшения углов обзора за счет контраста. Тем не менее, каждый из них имеет приличные функции локального затемнения и очень хорошую однородность серого, что делает их отличными для просмотра фильмов. У них схожие игровые функции с входами HDMI 2.1 и поддержкой VRR, но диапазон VRR у Samsung шире, потому что он может опускаться ниже 20 Гц.

    48 дюймов 55 дюймов 65 дюймов 77 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    LG CX OLED в целом лучше, чем TCL 6 Series/R646 2021 QLED, но они используют разные технологии панелей, каждая из которых имеет свои преимущества и недостатки. LG имеет OLED-панель с почти бесконечной контрастностью, идеальной однородностью черного и широкими углами обзора. С другой стороны, в TCL используется светодиодная панель, которая становится намного ярче и не подвержена риску постоянного выгорания. Несмотря на то, что у каждого из них есть входы HDMI 2.1 и поддержка VRR, LG имеет более широкий диапазон VRR, который позволяет ему опускаться ниже 20 Гц. LG также имеет гораздо более быстрое время отклика для более плавного движения.

    49 дюймов 55 дюймов 65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Sony X950H и TCL 6 Series/R646 2021 QLED — отличные телевизоры. TCL имеет более высокий коэффициент контрастности, чем Sony, потому что Sony использует технологию угла обзора для улучшения углов обзора за счет контраста, поэтому TCL отображает более глубокие черные цвета. Тем не менее, функция локального затемнения на Sony по-прежнему кажется более эффективной для улучшения качества изображения в темных сценах. У Sony более точные цвета, и у него нет проблем с отображением контента 480p, как у TCL. Тем не менее, TCL поставляется с большим количеством готовых игровых функций, таких как входы HDMI 2.1, поддержка VRR и меньшая задержка ввода.

    55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R635 2020 QLED и TCL 6 Series/R646 2021 QLED расположены рядом друг с другом в линейке TCL 6 Series. R646 был выпущен через год после R635, поэтому он лучше в нескольких областях. Основное отличие заключается в том, что у R646 гораздо лучшее локальное затемнение, так как вокруг ярких объектов меньше размытия, но он не обеспечивает такой глубокий черный цвет при включенном локальном затемнении. R646 также имеет два входа HDMI 2.1, которых нет у R635, что означает, что вы можете использовать его для игр 4K со скоростью до 120 кадров в секунду. У каждого из них разные интеллектуальные системы: R646 использует Google TV, а R635 использует Roku.

    65 дюймов 75 дюймов 85 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    Sony X95J и TCL 6 Series/R646 2021 QLED — отличные светодиодные телевизоры. Sony — это флагманская модель с технологией Sony «X-Wide Angle», которая позволяет иметь гораздо лучшие углы обзора, чем на TCL. Несмотря на то, что TCL имеет мини-светодиодную подсветку, локальное затемнение у Sony намного лучше, потому что оно улучшает качество изображения в темных сценах. Каждый телевизор имеет входы HDMI 2.1 для игр, но TCL имеет меньшую задержку ввода.

    75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED и Hisense U9DG имеют свои сильные и слабые стороны, поэтому выбор лучшего для вас зависит от вашего использования. У TCL гораздо лучшая обработка движения и меньшая задержка ввода, поэтому он лучше подходит для игр или просмотра спортивных состязаний. Hisense имеет гораздо лучшую контрастность и лучшее локальное затемнение, поэтому это лучший выбор для просмотра фильмов в темной комнате.

    55 дюймов 65 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    BestBuy.com

    TCL 6 Series/R646 2021 QLED — лучший телевизор, чем Hisense U6GR. TCL становится намного ярче как в SDR, так и в HDR, и в сочетании с лучшей обработкой отражений видимость не является проблемой в хорошо освещенных помещениях. Он также имеет еще несколько игровых функций, таких как входы HDMI 2.1, панель с частотой 120 Гц и более быстрое время отклика, но они оба имеют поддержку VRR. Несмотря на то, что TCL имеет мини-светодиодную подсветку, его функция локального затемнения не лучше, чем у Hisense, и она больше повышает уровень черного на TCL. К сожалению, ни один из телевизоров не подходит для просмотра DVD, потому что у каждого из них есть одна и та же проблема с растянутым контентом 480p, который не масштабируется должным образом.

    50 дюймов 55 дюймов 65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R646 2021 QLED лучше, чем TCL 5 Series/S535 2020 QLED. R646 — это версия более высокого класса, поэтому она имеет больше функций, таких как входы HDMI 2.1, поддержка VRR и панель с частотой 120 Гц для превосходного игрового процесса. Он использует мини-светодиодную подсветку, которая позволяет ему стать намного ярче, особенно в HDR, поэтому основные моменты выделяются больше. У каждого из них есть приличные функции локального затемнения, которые работают аналогично друг другу, потому что они повышают уровень черного в темных сценах, чтобы уменьшить цветение, но это достигается за счет отсутствия глубокого черного.

    65 дюймов 75 дюймов

    ПОСМОТРЕТЬ ЦЕНУ

    Amazon.com

    TCL 6 Series/R648 2021 8k QLED и TCL 6 Series/R646 2021 QLED являются частью одной линейки 6 Series, но это разные телевизоры. R648 — это модель 8k с Roku TV, а R646 — это 4k-телевизор со встроенным Google. У каждого из них есть панели VA с высокой контрастностью, и хотя их функции локального затемнения приличные, они работают по-разному. Тот, что на R648, подавляет черный цвет с минимальным размытием, а тот, что на R646, помогает осветлить блики, но не сильно улучшает контрастность с реальным контентом. Они оба плохо масштабируют 480p, но это потому, что R646 не может отображать правильное соотношение сторон, а R648 просто плохо справляется с этим.

    + Показать еще

    Характеристики Плоские телевизоры Samsung 55″ KU6000 6 Series Flat UHD 4K Smart TV (UE55KU6000KXXC)

    Это демонстрация бесшовной вставки описания продукта Icecat LIVE на ваш веб-сайт. Представьте, что это адаптивные данные. -sheet включен на страницу продукта вашего интернет-магазина Как интегрировать Icecat LIVE JavaScript

    Программа сертификации и логотипа DLNA разработана для обеспечения того, чтобы сертифицированные продукты DLNA реализовывали функции, необходимые для соответствия рекомендациям DLNA, и чтобы они действительно взаимодействовали с другими аналогичными устройствами при подключении к этим устройствам в домашней среде потребителя. Программа DLNA Certification and Logo Program позволяет компаниям сертифицировать свою продукцию в рамках четко определенного и тщательного процесса.

    Вставьте техническое описание продукта в свой контент

    Icecat LIVE: JS для Samsung UE55KU6000KXXC

    Icecat Live DOC

    Данные продукта в формате CSV для Samsung UE55KU6000KXXC

    CSV DOC

    Загрузить пакет изображений

    Надстройки Icecat

    Загрузите бесплатно Открытые спецификации Icecat

    Загрузите таксономию Icecat для&nbsp”телевизоров”
