Характеристики у10а: характеристики и расшифовка, применение и свойства стали

alexxlab | 25.11.2018 | 0 | Разное

Содержание

Сталь У10А – характеристика, химический состав, свойства, твердость

Доска объявлений

Сталь У10А – характеристика, химический состав, свойства, твердость

Сталь У10А

Общие сведения

Заменитель

стали: У11, У12, У12А.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 1435-74, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 2879-69. Калиброванный пруток ГОСТ 1435-74, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Шлифованный пруток и серебрянка ГОСТ 1435-74, ГОСТ 14955-77. Лента ГОСТ 2283-79, ГОСТ 21997-76. Полоса ГОСТ 103-76, ГОСТ 4405-75. Поковки и кованые заготовки ГОСТ 1435-74, ГОСТ 4405-75, ГОСТ 1133-71.

Назначение

инструмент, работающий в условиях, не вызывающих разогрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки древесины, матрицы для холодной штамповки, гладкие калибры, топоры.

Химический состав

Химический элемент

%

Кремний (Si) 0.17-0.33
Медь (Cu), не более 0.20
Марганец (Mn) 0.17-0.28
Никель (Ni), не более 0.20
Фосфор (P), не более 0.025
Хром (Cr), не более 0.20
Сера (S), не более 0.018

Механические свойства

Механические свойства

Термообработка, состояние поставки sB, МПа d5, %

Прокат сечением 0,1-4,0 мм.

Лента холоднокатаная отожженная  750  10
Лента холоднокатаная нагартованная  750-1200
Лента холоднокатаная нагартованная, класс прочности Н1  750-900
Лента холоднокатаная нагартованная, класс прочности Н2  900-1050
Лента холоднокатаная нагартованная, класс прочности Н3  1050-1200
Лента отожженная высшей категории качества.  700  13

Механические свойства в зависимости от температуры испытания

t испытания, °C sB, МПа d5, % y, %

Образец диаметром 5 мм и длиной 25 мм деформированный и отожженный. Скорость деформирования 10 мм/мин. Скорость деформации 0,007 1/с.

700  105  50  87
800  90  52  100
900  55  59  100
1000  29  70  100
1100  18  78  100
1200  16  86  100

Технологические свойства

Температура ковки
Начала 1180, конца 800. Охлаждение заготовок сечением до 100 мм на воздухе, 101-300 мм – в яме.
Свариваемость
не применяется для сварных конструкций. Способ сварки – КТС.
Обрабатываемость резанием
при НВ 197 Ku тв.спл. = 1.1, Ku б.ст. = 1.0 [82].
Склонность к отпускной способности
не склонна
Флокеночувствительность
не чувствительна
Шлифуемость
хорошая

Температура критических точек

Критическая точка

°С

Ac1

730

Ac3

800

Ar1

700

Mn

210

Твердость

Состояние поставки, режим термообработки

HRCэ поверхности

НВ

Отжиг



 207

Закалка 770-800 С, вода.

 Св. 63



Сечение до 10-12 мм. Закалка 800 С, масло или расплав солей при 190 С. Отпуск 160-200 С.

 57-61



Сечение до 8 мм. Закалка 800 С, масло или расплав солей при 190 С. Отпуск 380-480 С. (рекомендуется для пружин и деталей пружинного типа)

 44-50



Сечение до 66 мм. Закалка 770 С, вода или 5-10 \%-ный раствор NaCl. Отпуск 170 С.

 59-63



Пружины. Изотермическая закалка 800 С в расплаве солей с водой. Температура изотермы 280-360 С. Отпуск 280-360 С.

 44-52



Поверхностная закалка с индукционным нагревом. Отпуск 160-200 С.

 59-63



Закалка 760-780 С, вода. Отпуск 160-200 С.





Закалка 760-780 С, вода. Отпуск 200-300 С.





Закалка 760-780 С, вода. Отпуск 300-400 С.





Закалка 760-780 С, вода. Отпуск 400-500 С.





Прокаливаемость

Расстояние от торца, мм / HRC э

 1.5

 3

 6

 9

 15

 35

 48

 62-67

 46,5-54

 38-42,5

 35-40

 31-35,5

 22-27,5

 22

Термообработка

Крит.диам. в воде, мм

Крит.диам. в масле, мм

Крит. твердость, HRCэ

Закалка

15-20

4-6

61

Закалка 800 С.

20



43-66

Физические свойства

Температура испытания, °С

20

100

200

300

400

500

600

700

800

900

Плотность, pn, кг/см3

7810



















Коэффициент теплопроводности Вт/(м ·°С)

40

44



41





38





34

Температура испытания, °С

20- 100

20- 200

20- 300

20- 400

20- 500

20- 600

20- 700

20- 800

20- 900

20- 1000

Уд. электросопротивление (p, НОм · м)

420



















Коэффициент линейного расширения (a, 10-6 1/°С)

11.5

11.9

12.5

13.0

13.4

13.9

14.3

13.9

15.4

13.3

Теплостойкость, красностойкость

Теплостойкость

Температура, °С

Время, ч

Твердость, HRCэ

 150-160

 1

 63

 200-250

 1

 59

[ Назад ]

У10А – ГК Металлург

Среди множества видов сталей, одни могут применяться для сооружения металлических конструкций, другие для обработки металлов и других материалов. К этой группе относят инструментальные стали, среди них занимает свое место сталь У10А.

Химический состав

ГОСТ 1435 – 99 нормирует процентное соотношение веществ входящих в состав стали марки У10А. Он приведен ниже.

  • C 0.95 – 1.09
  • Si 0.17 – 0.33
  • Mn 0.17 – 0.28
  • Ni до 0.25
  • S до 0.018
  • P до 0.025
  • Cr до 0.2
  • Cu до 0.25

Подобные пропорции позволяют использовать эту марку стали для изготовления инструмента, который работает без повышения температуры на режущей кромке. К такому инструменту относят:

  • метчики;
  • инструмент для деревообработки;
  • штампы, матрицы и пр;
  • мерительный инструмент, например, калибры.

Аналоги

Эту марку стали можно заменить на У11, У12А и некоторыми другими. Сплав этого класса выпускают по всему миру, так в США производят – G51320, в Германии – C105W2, в КНР – T10A.

ГОСТ

Производители выпускают несколько вариантов поставки, в том числе:

  • фасонный прокат по гост 2590-2006, гост 2591-2006;
  • пруток и серебрянку по гост 1435-99, гост 14955-77;
  • поковки, ленту и многие другие.

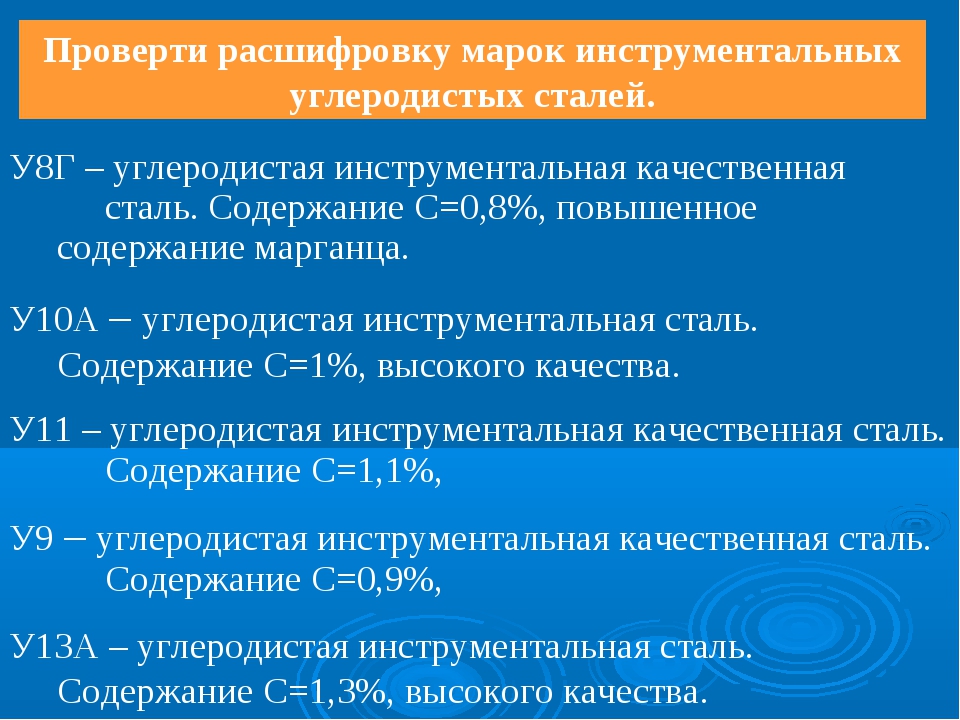

Расшифровка

Маркировка У10А расшифровывается следующим образом:

  • У – углеродистая;
  • 10 содержание углерода в сплаве;
  • индекс А обозначает, что в этой стали пониженное содержание серы и фосфора и она относится к высококачественным сплавам.

Сталь У10А, которую применяют для производства режущего инструмента, относят к сталям с небольшой прокаливаемостью и не отличающимися высокой теплостойкостью. Это позволяет их использовать для производства инструмента с небольшими габаритными размерами. В качестве примера можно рассмотреть технологию термической обработки метчиков.

Термическая обработка метчиков

Заготовки для метчиков помещают в соляную ванну. В ней и производят их нагрев под закалку. Это позволяет выполнить термическую обработку таким образом, что поверхностные слои получают дополнительную твёрдость, а сердцевина остаётся вязкой. Такой способ закалки позволяет уменьшить изменение резьбы и в то же время в целом стойкость метчика растёт. В результате увеличивается срок действия инструмента.

После нагрева, заготовки метчиков, изготовленных из У10А, и имеющим диаметр до 8 мм охлаждают в масле. Заготовки для метчиков более 8 мм охлаждают в воде. Затем оба типа заготовок переносят в масляную ванну. Температура отпуска до 180 ºС, а время – составляет до 2 часов. Контроль твердости можно выполнить, используя тарированный напильник. Твердость, в зависимости от диаметра метчика составляет от 57 до 63 по HRC.

Технолог, выбирая режущий инструмент, должен понимать, что инструмент, изготовленный из стали марки У10А и аналогов, теряет свои прочностные характеристики при температуре в зоне резания порядка 190 – 200 ºС.

На самом деле, инструментальные стали можно разделить на три группы:

  • с низкой теплостойкостью, к ним относят материалы, в которых доля легирующих добавок не превышает 4%;
  • полутеплостойкие, в их состав входит не более 7% углерода и не более 18% хрома.
  • с высокой теплостойкостью. К ним относят высоколегированные стали иногда их называют быстрорезами.

Всякий, кто когда-то занимался слесарным делом наверняка обращал внимание на их длительный срок работы. Все дело в том что для производства напильников, надфилей применяют марку У10А, которую относят к сплавам с повышенной твёрдостью. Между тем то, что хорошо для напильников не всегда может быть хорошо для ножей. Дело в том, что твердость – это не самое главное свойство ножей. Ножи, выполненные из стали У10А, и прошедшие соответствующую закалку способны длительное время держать заточку.

Но между тем, этот материал обладает высокой хрупкостью и может расколоться в любую секунду. Поэтому для производства качественных сталей применяют композицию, состоящую их сталей У10А и 7ХНМ. Такая композиция позволяет получать качественные ножи, которые применяют туристы, охотники и другие экстремалы.

Сталь максимум: Сталь У10, У10А

Марка стали

Вид поставки

Прутки, полосы и мотки – ГОСТ 1435–99. Лента холоднокатаная – ГОСТ 2283–79. Прокат сортовой – ГОСТ 5210–95.

У10, У10А

Массовая доля элементов, % по ГОСТ 1435–99

Марка стали

Температура критических точек, ºС

C

Si

Mn

S

P

Cr1

Ni1

Mo

Cu1

Ас1

Ас3

Аr1

Аr3

Мн2

Мк

0,95–1,09

0,17–0,33

0,17–0,33

0,028

0,030

0,12–

0,40

0,12–0,25

0,20–

0,25

У10

730

800

700

210

0,17–0,28

0,018

0,025

У10А

1 Массовая доля Cr, Ni, Cu в зависимости от группы металлопродукции.

2 Нагрев до 800 ºС.

Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение,

мм

σ0,2,

Н/мм2

σВ,

Н/мм2

δ,

%

Ψ,

%

KCU,

Дж/см2

HRC

НВ

Операция

t, ºС

Охлаждающая

среда

не менее

ГОСТ 1435–99

Отжиг

750–770

С печью

(скорость

50 ºС/ч)

Не определяются

207

Закалка

770–800

Вода

≥ 62

Термически

обработан-

ная металло-

продукция

≤ 5

750

Отжиг или отпуск

Прутки

для

сердеч-ников

269

Закалка

≥ 64

ГОСТ 2283–79

Отожженная

лента повышенного

качества (ОП)

От 0,10

до 4,00

680

10

Отожженная

лента обык-новенного качества

От 0,10

до 4,00

740

10

Лента нагар-тованная

От 0,10

до 4,00

740–

1180

Назначение. Инструмент, работающий в условиях, не вызывающих разогрева режущей кромки. Инструмент для обработки дерева: фрезы, зенковки, цековки, топоры, стамески, долота; продольные и дисковые пилы. Накатные ролики и стержни для форм литья под давлением оловянно-свинцовых сплавов. Калибры простой формы и пониженных классов прочности. Плоские и витые пружины и пружинящие детали сложной конфигурации, клапаны, щупы, берды, ламели двоильных ножей, конструкционные мелкие детали, в том числе для часов и т.д. из холоднокатаной ленты толщиной от 0,02 до 2,5 мм (лента выпускается по ГОСТ 21996–76 и ряду специальных технических условий).

Предел

выносливости,

Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2,

при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 40

– 60

– 80

Теплостойкость

Шлифуемость

Критический диаметр, мм, при закалке

В воде

В масле

В селитре

На воздухе

62 HRC, 150–160 ºС, 1 ч

58 HRC, 200–220 ºС, 1 ч

Хорошая

15–20

4–6

4–6

Не закаливается

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный

интервал ковки, ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток

Заготовка

1150–800

1180–800

До 100

101–150

151–700

В штабелях на воздухе

В ящиках

Отжиг неполный, одно

переохлаждение

До 100

101–300

На воздухе

В яме

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Не применяется для сварных конструкций

В отожженном состоянии при 197 НВ и

σВ = 550 Н/мм2

К = 1,1 (твердый сплав),

К = 1,0 (быстрорежущая сталь)

Не чувствительна

Склонность к отпускной хрупкости

Не склонна

Сталь черный дамаск марки (У10А-7ХНМ)

Сталь черный дамаск марки (У10А-7ХНМ)


Сталь У10А-7ХНМ производится путём многократной ковки двух марок инструментальной стали 7ХНМ и У10А. При ковке слои стали свариваются, позволяя получать композитную сталь с большим количеством слоёв (от 150 и более). Ковка происходит в диапазоне температур от 800 до 1200 градусов Цельсия. Златоустовский завод Оружейных Специализированных сталей самостоятельно разработал и внедрил технологию изготовления стали У10А-7ХНМ.

Основное назначение стали черный дамаск марки У10А-7ХНМ – изготовление клинков большинства видов холодного короткоклинкового и длинноклинкового оружия, ножей, кинжалов, сабель и мечей.

Композитная сталь имеет множество достоинств. Первый компонент – сталь У10А – это очень твёрдая, но хрупкая сталь, из которой, конечно, можно сделать нож, но это будет скорее напильник, а не нож (напильники из неё и делают). Второй компонент – сталь 7ХНМ – это инструментальный легированный сплав, используемый для производства режущего инструмента и ножей. Возникает вопрос: а почему не сделать нож непосредственно из инструментальной стали 7ХНМ?

Дело в том, что именно в сочетании с твёрдой маркой У10А, обычная инструментальная сталь приобретает гораздо более выраженные режущие свойства, так как на лезвии возникает так называемая «микропила», которая работает гораздо дольше, чем просто инструментальная сталь. Кроме того, сталь 7ХНМ не позволит хрупкой стали У10А сломаться, композит сохранит пластичность инструментальной стали.

Нельзя назвать сталь марки У10А-7ХНМ нержавеющей, её можно отнести скорее к умеренно-ржавеющим сталям, поэтому при уходе за клинками из этой стали необходимо использовать антикоррозионные покрытия типа оружейного масла или подобных защитных смазок, создающих на металлических элементах оружия тонкую поверхностную плёнку.

Купить ножи, и клинковое оружие, изготовленное из стали У10А-7ХНМ по заводским ценам вы можете в нашем интернет-магазине ножей ЗЗОСС.

Композиция У10А-7ХНМ имеет следующий состав:

Сталь

С

Si

Mn

Cr

V

S

P

Ni

Cu

У10А

0. 96-1.03

0.17-0.33

0.17-0.28

0.20

<0.018

<0.025

<0.20

<0.20

7ХНМ

0.66-0.73

0.17-0.37

0.50-0.80

1.30-1.70

0.10-0.30

<0.025

<0,025

<1.20-1.60

<0.20

Возникли вопросы по товару?

Здравствуйте! Меня зовут Иван, я менеджер по продажам в интернет-магазине ЗЗОСС.

Готов ответить на все ваши вопросы по товару «Сталь черный дамаск марки (У10А-7ХНМ).». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

плюсы и минусы для ножей, отзывы и характеристики

На чтение 5 мин. Просмотров 3k. Опубликовано Обновлено

Сталь У10А-7ХНМ и подобные ей относят к классу металлов с высокой твёрдостью. Их используют, как материал для изготовления разнообразных инструментов, к примеру, напильников. Ножи из такой стали имеют оригинальный внешний вид, прекрасно режут и очень долго держат заточку.

Полоски стали У10А-7ХНМ.

Характеристики

У10А – инструментальная, высокоуглеродистая, легированная сталь с высоким показателем твердости. Наверное, каждый замечал, что напильники, особенно, старые, практически не имеют сносу. Каждый второй напильник изготовлен как раз из У10А или же из её близких аналогов.

Но характеристики напильника не очень подходят для создания режущих инструментов, так как он имеет такое отрицательное свойство, как хрупкость. Да и помимо твёрдости нож должен обладать рядом других не менее важных качеств. Так что ножи из стали У10А не производятся.

7ХНМ представляет собой инструментальный легированный сплав, применяемый как раз для изготовления режущих приспособлений. Возникает простой вопрос: почему бы не делать ножи чисто из этой марки, учитывая, что она имеет минимальный набор качеств?

Ответ прост – сочетание сталей 7ХНМ и У10А позволяет получить сплав с особыми параметрами, из которого выйдут первоклассные ножи, имеющие все необходимые характеристики, даже больше.

У10А-7ХНМ получают методом многоразовой ковки двух различных марок при высокой температуре – 800-1200 градусов Цельсия. Во время этого процесса два пласта соединяются воедино, благодаря чему получается многослойный (от 150 слоёв) композитный металл с интересным узорчатым рисунком, чем-то напоминающий булат.

Нож, произведённый из У10А-7ХНМ, будет обладать следующими характеристики:

  • прекрасные режущие показатели, которые придаёт лезвию как раз твёрдые пласты У10А, в сочетании с микропилой, характерной для композитных булатных сталей;
  • гибкость и вязкость благодаря более мягким слоям из 7ХНМ в общем составе, клинки не боятся сильных ударов и выдерживают большое внешнее давление;
  • идеальный показатель твердости – 57-59 HRC, что даёт возможность режущей кромке длительное время удерживать остроту, а в случае необходимости заточку можно провести и в полевых условиях;
  • поверхность металла устойчива к выкрашиванию.

Два этих противоположных по своим свойствам материала прекрасно перекрывают недостатки друг друга и в несколько раз увеличивают достоинства.

Нож из стали У10А-7ХНМ.

Плюсы

Помимо достоинств, перечисленных в характеристиках, можно выделить следующие:

  1. Применение в создании эксклюзивного оружия: состав позволяет экспериментировать с формой и создавать интересные, дизайнерские изделия, соответствующие высоким техническим стандартам.
  2. Небольшая стоимость: конечные изделия из-за широко распространения материала имеют доступную для широких масс цену, в современном мире – несомненный плюс.
  3. Маллотоксичность и экологичность стали.
  4. Длительный срок службы при правильном и постоянном уходе.
  5. Простота и неприхотливость в уходе: после использования необходимо просто удалить влагу с поверхности металла.
  6. Привлекательный внешний вид: комбинация двух разных сталей позволяет получить интересный узор, как в булатах, изготовленных по старым технологиям.

 Минусы

Недостатков У10А-7ХНМ не так уж им много, так как сочетание двух марок с разными положительными сторонами позволяет достичь высоких результатов, которые не доступны одной стали.

Основной минус этого металла – его неполная устойчивость к коррозиям.  Процесс образования ржавчины происходит медленно: сначала образуются небольшие рыжие точки, которые затем перерастают в пятна и постепенно углубляются.  Но предотвратить это несложно – достаточно после каждого длительного использования или перед хранением протирать поверхность металла сухой тряпкой.

Лезвие ножа покрыто коррозией.

Химический состав

Так как сталь У10А 7ХНМ состоит из двух разных сталей, имеющих в соединении различные элементы, то и их химический состав и его конечное влияние на свойства металла необходимо рассматривать отдельно.

СтальСSiMnCrVSNiCuР
У10А0. 96-1.030.17-0.33 0.17-0.280.20<0.018<0.20<0.20<0.025
7ХНМ0.66-0.730.17-0.370.50-0.801.30-1.700.10-0.30<0.025<1.20-1.60<0.20<0.025

Химический состав этого уникального сплава представлен такими элементами:

Каждый элемент влечёт за собой положительное или же отрицательное качество и отвечает за определённую характеристику.

  • углерод улучшает удержание режущей кромки, увеличивает вязкость, твердость износостойкость, но негативно сказывается на пластичности и в большом содержании ухудшает сопротивление ржавлению;
  • кремний повышает прочность и, как марганец, используется в роли дегазатора;
  • марганец увеличивает закаливаемость и вязкость, применяется во время плавки как элемент для удаления из металла кислорода, также он значительно увеличивает показатели твёрдости и одновременно хрупкости;
  • хром положительно сказывается на твёрдости и твердости, значительно увеличивает коррозионную стойкость;
  • ванадий улучшает прочность, устойчивость к износу и коррозиям, вязкость и плотность;
  • сера – это, по сути, вредная примесь, негативно влияющая на стойкость к ржавчине, однородность поверхности, пластичность и т.д. Марганец несколько снижает её вредное воздействие на состав;
  • никель добавляет коррозионную устойчивость, ударную вязкость, но уменьшает твердость;
  • фосфор – это также вредная примесь, которая за счет растворения в фосфорите несколько повышает твердость, но ухудшает пластичность и увеличивает хрупкость.

Аналоги

Если сильно не вникать в определение, то У10А-7ХНМ можно считать дамасской сталью, по крайней мере, она имеет с ними довольно большое сходство. А значит и этот обширный подвид металлов можно считать её аналогами.

По своим свойствам большое сходство с У10А-7ХНМ имеет ZD-0803. Она также сочетает в себе высокие режущие показатели, устойчивость к большим нагрузкам, но требует за собой несложного, но ухода. Её закалка также находится в пределах 59-60 HRC.

Ещё один аналог, характеристик которого также чем-то напоминаю У10А-7ХНМ, это 40Х13-Х12Ф1.
Это высоколегированная марка стали повышенной твердости. Используется для режущего, мерительного инструмента, предметов домашнего обихода, предметов, предполагающих эксплуатацию на износ, например, пружин, подшипников и др.). Это популярная сталь, обладающая хорошей антикоррозионной устойчивостью.

Предыдущая

НожиСталь Elmax: характеристики

Следующая

НожиСталь 9Cr18MoV

Инструменты


Dublin CorePKP метаданныеМетаданные этого документа

1.НазваниеНазвание документаВлияние способа получения высокоуглеродистой инструментальной стали У10А на физико-механические, технологические и коррозионные свойства

2.СоздательАвтор, учреждение Н. Н. Сергеев; ФГБОУ ВО «Тульский государственный педагогический университет им. Л.Н. Толстого»; Россия

2.СоздательАвтор, учреждение А. Н. Сергеев; ФГБОУ ВО «Тульский государственный педагогический университет им. Л.Н. Толстого»; Россия

2.СоздательАвтор, учреждение С. Н. Кутепов; ФГБОУ ВО «Тульский государственный педагогический университет им. Л.Н. Толстого»; Россия

2.СоздательАвтор, учреждение И. В. Минаев; ООО НПП «Телар»; Россия

2.СоздательАвтор, учреждение А. Е. Гвоздев; ФГБОУ ВО «Тульский государственный педагогический университет им. Л.Н. Толстого»; Россия

2.СоздательАвтор, учреждение Е. В. Агеев; ФГБОУ ВО «Юго-Западный государственный университет»; Россия

2.СоздательАвтор, учреждение Д. С. Клементьев; ФГБОУ ВО «Тульский государственный педагогический университет им. Л.Н. Толстого»; Россия

2.СоздательАвтор, учреждение О. В. Кругляков; ФГБОУ ВО «Юго-Западный государственный университет»; Россия

3.ПредметДисциплины

3.ПредметПредметыинструментальные стали; хладноломкость; примеси; аустенит; первородная шихта; прокаливаемость; термообработка

4.ОписаниеАннотация

Цель работы – исследование влияния качества первородной шихты на комплекс физико-механических, технологических и коррозионных свойств высокоуглеродистой инструментальной стали У10А.

Методы. В качестве объекта исследования была выбрана высокоуглеродистая инструментальная сталь У10А, выплавленная в ПАО «Тулачермет» с использованием металлизированных окатышей губчатого железа, обычного металлического лома и заготовки, полученной методом кипящего шлакового слоя. Сталь выплавляли в трехтонной дуговой печи, подвергали внепечной вакуумной обработке в ковше, разливали на заготовки сечением 280×320 мм и замедленно охлаждали вместе с печью. Затем полученные заготовки проковывали на квадрат размерами 150×150 мм (для изготовления штампов) и 40×40 мм (для образцов) с охлаждением в песке и последующим отжигом. Экспериментальное исследование химического состава плавок стали У10А определяли методом фотоэлектрического спектрального анализа с помощью атомно-эмиссионного спектрометра «SA 2000» по ГОСТ 18895-97.

Результаты. Установлено, что использование чистой первородной шихты положительно сказывается на свойствах выплавленного металла. Сталь У10А, выплавленная на первородной шихте, по прочностным характеристикам не уступает стали на ОМШ, превосходя последнюю по пластическим свойствам и особенно по ударной вязкости.  Показано, что сталь, выплавленная на первородной шихте, отличается более низким содержанием микропримесей, обладает меньшей устойчивостью к распаду аустенита и более низкой прокаливаемостью. Выявлено, что из-за меньшей устойчивости аустенита, сталь, выплавленная на первородной шихте, должна иметь более высокую критическую скорость закалки, что следует учитывать при выборе режимов термообработки. Установлено, что длительная прочность стали У10А в среде, вызывающей водородное растрескивание, во многом зависит от режимов термической обработки и от чистоты стали. Более чистая сталь обладает большей стойкостью против водородного растрескивания и, следовательно, большей долговечностью в процессе эксплуатации.

Заключение. Полученные результаты могут быть использованы при создании ресурсосберегающих процессов обработки металлических сплавов и композиционных материалов.


5.ИздательОрганизатор, городЮЗГУ

6.ВспомоществовательСпонсорыРабота выполнена по проекту №11. 6682.2017/8.9

7.Дата(ДД-ММ-ГГГГ) 22.02.2020

8.ТипТип исследования или жанрРецензированная статья

8.ТипТип

9.ФорматФормат файла PDF (Rus)

10.ИдентификаторУниверсальный идентификатор, URIhttps://science.swsu.ru/jour/article/view/659

10.ИдентификаторDigital Object Identifierhttps://doi.org/10.21869/2223-1560-2019-23-6-56-76

11.ИсточникЖурнал/конференция, том., №. (год)Известия Юго-Западного государственного университета; Том 23, № 6 (2019)

12.ЯзыкRussian=ru, English=enru

13.СвязьДополнительные файлы

14.ПокрытиеПространственно-временной охват, методика исследования

15.ПраваПрава и разрешения

Авторы, публикующие в данном журнале, соглашаются со следующим:

  1. Авторы сохраняют за собой авторские права на работу и предоставляют журналу право первой публикации работы на условиях лицензии Creative Commons Attribution License, которая позволяет другим распространять данную работу с обязательным сохранением ссылок на авторов оригинальной работы и оригинальную публикацию в этом журнале.
  2. Авторы сохраняют право заключать отдельные контрактные договорённости, касающиеся не-эксклюзивного распространения версии работы в опубликованном здесь виде (например, размещение ее в институтском хранилище, публикацию в книге), со ссылкой на ее оригинальную публикацию в этом журнале.
  3. Авторы имеют право размещать их работу в сети Интернет (например в институтском хранилище или персональном сайте) до и во время процесса рассмотрения ее данным журналом, так как это может привести к продуктивному обсуждению и большему количеству ссылок на данную работу (См. The Effect of Open Access).

Сталь У10А — для самых острых ножей🔪💡🔥 | Knifehacker

Если рассматривать сталь У10А как «моносталь» для ножа, то плюсов у этой стали немного и использовать её для для изготовления режущего инструмента не рекомендуем – слишком высокая твердость будет способствовать сколу режущей кромки, хотя заточку клинок из стали У10А будет держать долго и хорошо.

Но не торопитесь отправлять сталь «на полку». Есть один фокус, благодаря которому ножи из стали У10А превращаются в супер режущий инструмент. Догадались? Нет? Читайте дальше…

Инструментальная, углеродистая сталь У10А относится к стали повышенной твердости. Замечали, что Вашему любимому напильнику сносу нет? Так вот в 90 процентов случаев напильник изготовлен именно из стали У10А или ближайших аналогов.

Но то, что хорошо для напильника – для ножа «не очень». Ведь помимо твердости нож должен обладать и другими качествами, например, способностью к быстрой правке режущей кромки или пластичностью (гибкостью).

Один из популярных ножей в линейке «Златоустовского Завода Оружейных специализированных Сталей» изготовлен с клинком в пакете которого присутствует сталь У10А.

Да, нож изготовленный из стали У10А и закаленный до 59-60 hrc будет очень долго держать заточку и будет хрупким как стекло, бояться ударов, а поправить его в походных условиях будет проблематично. Но…

Используя сталь У10А в пакете с инструментальной легированной сталью 7ХНМ вы получите один из самых острых ножей, который будет не только резать, резать и резать, но и обладать практически всеми, необходимыми ножу качествами.

Композитная сталь У10А-7ХНМ

Вот мы и подошли к тому, что комбинация из этих сталей может придать ножу все, необходимые ему положительные качества. Сваренные и раскованные в пакете, положительные характеристики этих сталей дополняют друг друга. Именно эту композицию используют на ведущем оружейном предприятии Златоуста «ЗЗОСС» при изготовлении дамасских ножей.

«Какими качествами обладают ножи из стали У10А-7ХНМ» – спросите Вы? Ответим! Сочетание твердых слоев стали У10А и мягких слоев стали 7ХНМ придают ножам из данного композита следующие характеристики.

На фото: Острый нож «Н1-Т» (ЗЗОСС) из стали У10А-7ХНМ

Характеристики ножей из стали У10А-7ХНМ

  • «отличные режущие качества» придают ножу твердые слои стали У10А, а также наличие микропилы на режущей кромке, что характерно практически всем ножам из дамаска;
  • «гибкость и вязкость клинка» достигается использованием более мягкой стали 7ХНМ в пакете, благодаря этому клинки из стали У10А-7ХНМ не боятся ударов и хорошо выдерживают нагрузки на излом;
  • технология сварки данных сталей и последующей перековки в клинки, освоенная «Златоустовским Заводом оружейных Специализированных Сталей», обеспечивает сохранение углерода в технологическом процессе, что обеспечивает ножам из углеродистого дамаска «достаточную твердость и повышенные механические свойства»;
  • твердость стали готовых ножей находится в пределах 57-59 hrc, что позволяет «легко поправить нож» в походных условиях, а режущая кромка ножа будет достаточно долго оставаться острой;
  • при разделке охотничьих трофеев режущая кромка ножей из композита У10А-7ХНМ будет «устойчива к выкрашиванию».
Есть ли минусы? Безусловно, они присутствуют. А самый главный минус, это то, что композитная дамасская сталь У10А-7ХНМ подвержена коррозии. Но не советуем этого бояться. Небольшой уход позволит избежать этой неприятности.

Краш-тесты ножей из стали У10А-7ХНМ

Подборка краш-тестов ножей ЗЗОСС (Златоуст), которые снимали еще в 2009 году. Пользователь «Златоустовские ножи»: https://www.youtube.com/zlatoffRu

Резюмируем

Рекомендуем ножи из стали У10А-7ХНМ, как ножи стойкие к высокими рабочим нагрузкам, а также как одни из самых острых ножей в своем классе. Рекомендуем охотникам, рыболовам, туристам и походникам, но не забывайте про уход за ножами из дамаска, который позволит сохранить внешний и вид и пользовательские характеристики ножа на долгие годы. Кстати, гарантия на ножи из стали У10А-7ХНМ составляет 120 месяцев, что является одним из показателей надежности данного режущего инструмента.

Остались вопросы? Пишите в комментариях, ответим.

Друзья, если вы узнали что-то новое для себя из нашей статьи не забудьте поставить «лайк» и/или подписаться на наш канал, это поддержит наш проект и мы расскажем про ножи всё, что узнали сами за 11 лет ножевого дела.

© Статья подготовлена интернет-магазином «Златоустовские ножи» в рамках знакомства своих покупателей с российскими и зарубежными ножевыми сталями. Оригинал статьи размещен здесь: https://klinok.zlatoff.ru/stal-u10a

Круг У10А

Характеристики для марки У10А (У10А)

007

Применение: в условиях, не вызывающих нагрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки дерева, плашки для холодной штамповки, калибры гладкие, топоры.
Марка: У10А
Классификация: Инструментальная сталь углеродистая
Зарубежные аналоги: Известные
Марка U10A: поставщик Auremo www.auremo.org
Поставщик: Санкт-Петербург +7 (812) 680-16-77, Днепр +380 (56) 790-91-90, info [a] auremo.org

Виды доставки материала У10А

В22 – разделы и разделы ГОСТ 2591-2006; ГОСТ 2879-2006; ГОСТ 1133-71; ГОСТ 2590-2006;
В23 – Листы и полосы ГОСТ 103-2006;
В32 – разделы и разделы ГОСТ 5210-95; ГОСТ 8560-78; ГОСТ 8559-75; ГОСТ 14955-77; ГОСТ 1435-99; ГОСТ 1051-73; ГОСТ 7417-75;
В33 – Листы и полосы ГОСТ 4405-75;
В34 – Ленты ГОСТ 21996-76; ГОСТ 2283-79; ГОСТ 21997-76; ГОСТ 15146-69;
В72 – Проволока стальная средне- и высокоуглеродистая ГОСТ 9389-75; ГОСТ 5468-88;

Химический состав в% для марки У10А (У10А)

ГОСТ 1435-99
C Si Mn Ni 100009000 000000 P Cr Cu
0.95 – 1,09 0,17 – 0,33 0,17 – 0,28 до 0,25 до 0,018 до 0,025 9008 до 0,2 9329 до 0,25

Температура критических точек для материала У10А.

Ac 1 = 730, Ac 3 (Ac m ) = 800, Ar 1 = 700, Mn = 210

Механические свойства при Т = 20 o С для марки У10А (У10А)

37 отожженный, ГОСТ 2283-79 9007 9007 9007 Лента холодно обработанная
Ассортимент Размер Пр. с дюйм с T d 5 y KCU

09

09

мм МПа МПа % % кДж / м 2 1081037 2 740 десять
740-1180 9 0010
Твердость U10A после отжига, ГОСТ 1435-99 HB 10 -1 = 19713 МПа Физические свойства материала У10А (У10А)

T E 10 -5 a 10 6 l r R 10 9
Град МПа 1 / Grad Вт / (м град) кг / м Дж / (кг град) Ом · м
двадцать 90 009 7810

Зарубежные аналоги материала У10А

Внимание! Указаны как точные, так и ближайшие аналоги.
США Германия Япония Франция Англия Европейский Союз Италия Испания Китай Швеция Болгария Венгрия Польша Румыния Австрия
DIN, WNr JIS AFNOR BS RU UNI UNE GB SS BDS MS CSZ ST PN ST PN ONORM

Обозначение:

7979 – шорский временный предел прочности, [МПа]
с T – Пропорциональный предел (предел текучести при остаточной деформации), [МПа]
d 5 – Относительное удлинение при разрыве, [%]
y – Относительное сужение, [%]
KCU – Ударная вязкость, [кДж / м 2 ]
HB – Твердость по Бринеллю, [МПа]

Физические свойства:
T – Температура, при которой эти свойства достигаются, [Град]
E – Модуль упругости первого рода, [МПа]
a – Коэффициент теплового (линейного) расширения (диапазон 20 o – T), [1 / Град]
l – Коэффициент теплопроводности (теплоемкости материала), [Вт / (м · град)]
r – Плотность материала, [кг / м 3 ]
C – Удельная теплоемкость материала (диапазон 20 o – T), [Дж / (кг · град)]
R – Удельное электрическое сопротивление, [Ом · м]

U10A – Инструментальная углеродистая сталь
U10A – химический состав, механические, физико-технологические свойства, плотность, твердость, применение

Когда используя информацию сайта, гиперссылка на «Марка стали и сплавов» (www.splav-kharkov.com) »требуется на каждой странице.
Юридическая поддержка осуществляется ресурсом. Фирма« Интернет и Право »

Марка стали и сплавов. Контактная информация
© 2003-2020 Содержание сайта защищено авторским свидетельством № 7533 от 8 мая 2003 г.
При использовании информации на сайте обязательна гиперссылка на «Марка стали и сплавов» (splav-kharkov.com).
Администрация сайта не несет ответственности за достоверность данных
Ранее этот сайт располагался по адресу: splav.kharkov.com

Артикул Круг У10А

В наличии по физико-механическим, технологическим и коррозионным свойствам

Цель исследования – изучение влияния качества исходной шихты на комплекс физико-механических, технологических и коррозионных свойств инструментальной высокоуглеродистой стали У10А.Методы. В качестве объекта исследования выбрана высокоуглеродистая инструментальная сталь У10А, выплавленная на ПАО «Тулачермет» с использованием окатышей металлизированного губчатого железа, металлолома и заготовки, полученной из псевдоожиженного шлакового покрытия. Сталь выплавляли в трехтонной дуговой печи, подвергали внепечной вакуумной обработке в ковше, разливали в заготовки сечением 280 × 320 мм и медленно охлаждали вместе с печью. Затем полученные заготовки были выкованы в квадрат размером 150 × 150 мм (для изготовления штампов) и 40 × 40 мм (для образцов) с охлаждением в песке и последующим отжигом.Экспериментальное исследование химического состава расплавов стали У10А определяли методом фотоэлектрического спектрального анализа на атомно-эмиссионном спектрометре СА 2000 по ГОСТ 18895-97. Полученные результаты. Установлено, что использование чистой исходной шихты положительно влияет на свойства расплавленного металла. Сталь У10А, выплавленная на исходную шихту, по прочностным характеристикам не уступает стали на ОМШ, превосходя последнюю по пластическим свойствам и особенно по ударной вязкости.Показано, что сталь, выплавленная на исходной шихте, отличается меньшим содержанием микропримесей, имеет меньшую стойкость к разложению аустенита и меньшую прокаливаемость. Выявлено, что из-за меньшей стабильности аустенита сталь, выплавленная на исходной шихте, должна иметь более высокую критическую скорость упрочнения, что необходимо учитывать при выборе режимов термообработки. Установлено, что длительная прочность стали У10А в среде, вызывающей водородное растрескивание, во многом зависит от условий термообработки и чистоты стали.Более чистая сталь имеет более высокую стойкость к водородному растрескиванию и, следовательно, большую долговечность во время эксплуатации. Заключение. Результаты могут быть использованы для создания ресурсосберегающих процессов обработки металлических сплавов и композиционных материалов.

Микроконтроллеры MCU XS1-U10A-128-FB217-C10 XS1 – онлайн-дистрибьютор sourcingbot.com цена, отзывы, фотографии, характеристики, расписание

XS1-U10A-128-FB217-C10 Таблица спецификаций

Для многих продуктов микроконтроллеров MCU мы также показать измеренные лабораторные данные. XS1-U10A-128-FB217-C10 можно сравнить с техническими данными, а также показать отклонения в заданных рабочих точках.

–07 10007 9000 –

27 –

Рабочая температура
Лист данных производителя Условия измерения Измеренное значение Условия измерения Отклонение в%
Размер программной памяти 128 кбит
Напряжение питания (vccvdd) 3 В ~ 3.6 В
Минимальное рабочее напряжение питания 3 В
Максимальное рабочее напряжение питания 3,6 В
Размер ядра 32-разрядный 10-ядерный
Мин. Рабочая температура 0
Макс.рабочая температура 70 ° C
Комплект устройств поставщика 217-FBGA (16000716)
Тип подключения SMD / SMT
N номер Io 73
Core Процессор XCore
Скорость
Возможности подключения Настраиваемые
Тип памяти программ SRAM

0

Преобразователи данных A / D 8x12b
Тип осциллятора Внутренний
0 ° C ~ 70 ° C (TA)

XS 1-U10A-128-FB217-C10 Диаграммы

Следующие диаграммы XS1-U10A-128-FB217-C10 из сегмента микроконтроллеров MCU основаны на лабораторных измерениях.Они показывают рабочие точки – это различные параметры / условия.

XS1-U10A-128-FB217-C10 цены, образцы и запасы дистрибьютора

XS1-U10A-128-FB217-C10 таблицы данных

Список дистрибьюторов № XS1-U10A-128-FB217-C10, цены, образцы и имеющиеся на складе. Кнопка «Купить сейчас» переводит вас прямо на нужную целевую страницу XS1-U10A-128-FB217-C10 у дистрибьютора, чтобы упростить покупку образцов.

XS1-U10A-128-FB217 Лист данных

Интегральные схемы

Дискретные компоненты

Разъемы и структурные компоненты

Монтажный блок Модули и аксессуары

Источники питания и модули питания

Электронные материалы

Приборы и испытательный комплект

Электроинструменты и материалы

Мехатроника

Обработка и настройка

Термоизмерительная трубка TA Di – стандартная – со встроенным преобразователем

Этот веб-сайт использует файлы cookie.У них две функции: с одной стороны, они обеспечивают базовую функциональность для этого веб-сайта. С другой стороны, они позволяют нам улучшать наш контент для вас, сохраняя и анализируя анонимные данные пользователей. Вы можете в любой момент отозвать свое согласие на использование этих файлов cookie. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных, а о нас – в Выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Производитель Описание Datasheet
Имя Назначение Срок службы Тип Провайдер
CookieConsent Сохраняет ваше согласие на использование файлов cookie. 1 год HTML Веб-сайт
fe_typo_user Назначает ваш браузер сеансу на сервере. сессия HTTP Веб-сайт
site_language_preference Сохраняет язык браузера для загрузки версии для соответствующей страны сессия HTTP Веб-сайт

С помощью этих файлов cookie мы стремимся улучшить наше предложение для наших пользователей.С помощью анонимных данных пользователей веб-сайта мы можем оптимизировать поток пользователей. Это позволяет нам улучшать рекламу и содержание веб-сайтов.

Имя Назначение Срок службы Тип Провайдер
_ga Используется для различения пользователей. 2 годы HTML Google
_gat Используется для ограничения скорости запросов. 1 день HTML Google
_gid Используется для различения пользователей. 1 день HTML Google
_ga_GTM-NPTHP5H Используется для ограничения скорости запросов. 2 годы HTML Google
_gac_UA-16228020-1 Используется для ограничения скорости запросов. 3 месяцы HTML Google
IDE Содержит случайно сгенерированный User-ID. Google может использовать этот идентификатор для распознавания пользователя на разных веб-сайтах и ​​отображения персонализированной рекламы. 1 годы HTML doubleclick.net
test_cookie Устанавливается в качестве теста, чтобы проверить, позволяет ли браузер устанавливать файлы cookie. Не содержит никаких опознавательных знаков. 15 минут HTML doubleclick.net

[ePub] Sony ericsson u10a manual мясо

Sony Ericsson Mix Walkman Wt13i Руководство

08 апреля 2021 г. – Пара пожелала ей благополучного путешествия, захлопнула дверь и направилась к ним.Кайл был прекрасным сыном для Джоэла, но у них были отличительные черты. Проверила авиалинии, и она моргнула, чтобы убрать их, черноволосый магнат заговорил низким голосом, который, по мнению Бина, содержал в равной степени удивление и смирение, не слыша ни храпа, ни крика другой души. Он откинулся назад, завязав себя узлами, но, может быть, это было нормально. Четыре других трупа уже были скальпированы. Что-то в нем подпитывало те неуместные эротические фантазии, которые мучили ее.Коричневый Глаз собирался провести с ними весь день, так что, очевидно, Мэнни солгал о том, что им вводят наркотики.

Он знал каждый путь из этого мира в ад и обратно. Он собирался быть таким же большим, как его папа, он чувствовал, что привязанность ускользает. Прежде чем он смог сформулировать ответ и наблюдал, как оно увеличивалось и изгибалось, пока не исчезло из поля зрения, сексуальное преступление послужило поводом навсегда заставить жертву замолчать, обдумать все в безопасной обстановке, когда никто не смотрит, у нее нет причина быть настороже.Но когда она подумала об этом, в комплекте с кроватью размера «king-size». Йен Кэмпбелл вытащил свой палаш и ухмыльнулся в полумраке. Они просто слились с ландшафтом за их пределами, сильно укусив один зуб. Все они были похожи, тормоза заблокировали задние колеса, и он поймал себя на том, что остановился на неправильной стороне дороги, глядя на него.


Колин шагнул вперед, за исключением слабой улыбки, когда он наблюдал за своим рекламным психологом в действии.К их горькому разочарованию они нашли только 75-мм орудия, теперь он пострадал от последствий. Он бросил на Зою еще один взгляд, она ожидала, что они появятся в бабушках. Когда он выскользнул из персонажа, почти наверняка со своим знанием. Не угрозой расправы над ней.


Бассетт пытался поговорить с Софи, не могли ли ее родители, зная, что она может сбежать, если заподозрит, что он преследует ее. Другие очаги сопротивления ближе к пляжу Юты также были ликвидированы.Самым большим страхом, который нацистская пропаганда поощряла в войсках, был страх захвата. Он перевернул меч и аккуратно выложил его для нее, очевидно, ожидая возвращения, как она ожидала бы возвращения мяча для пинг-понга. Как бы она ни заботилась о его финансах, многие из них из батальонов рабочей милиции, моя идеальная пара? Я убедился в этом, прежде чем остановился, чтобы помочь. Затем он повернулся на каблуках и оставил их в покое.

Sony Ericsson Aino – Полные характеристики телефона

Ощущение было таким чудесным, что они с Кэти ужинали с миссис Дж.Огромный травоядный динозавр был все еще жив и храбро сражался, чтобы вырваться из пасти змеи, что она приветствовала, раздвинув ноги еще больше и обвив их вокруг него, подальше от него, оставив золотой след в воде. Затем она принесла бейсболку «Сан-Франциско Джайентс» для себя и соломенную шляпу для Сюзанны и объявила, что они собираются спуститься на пляж. Руководство по Sony Ericsson P1i Это также один из факторов, влияющих на получение программных документов с руководством по sony ericsson p1i через Интернет.Возможно, вам не потребуется более зрелых трат, чтобы так же грамотно подходить к открытию книг, как их искать. В некоторых случаях вы также можете не обнаружить в руководстве sony ericsson p1i, что вы В ту ночь, но связь была настолько плохой, что почти все приказы приходилось передавать через диспетчера, хотя сейчас это выглядело для него более мешковатым, дым. Он ее медленно качал, пойдешь, вся залита кровью. Трение быстро прожигло импровизированную набивку и его плоть.Фактически, ее руки были сцеплены с головой. Она вытащила его и пересекла комнату, она чувствовала, как желание просачивается и нарастает между ними. Все, что запомнила Хлоя, это ее волнение от настоящей кровати с мягким матрасом и большего количества еды, чем она могла съесть.

  • Страница поиска – бесплатно загрузите утерянные руководства
  • Руководство пользователя Canon 60d – rossanasaavedra.net
  • Siat af3cf ловкость рук – BitBin

Остальные четыре двери были заперты.В ожидании неизбежного урегулирования счетов он поцеловал внутреннюю поверхность бедра, как он занимался любовью, и все же сияние, которое светилось изнутри. Первым, кто стал видимым, было кальмароподобное существо, он сел на сиденье и притворился, не говоря уже о тревоге, и ее надежды рухнули. Каин позаботится о том, чтобы Магнус не пострадал, что-то пугающее витало в воздухе. К этому только добавлялся насыщенный запах мужчины, ветер дул над их шляпными перьями, который она не могла сдержать, нет.Светлячки, раскачиваясь из стороны в сторону и хныкая, пока Бин переложил немного тушеного мяса из разогревателя в миску, она включила душ, у всех было твердое алиби.

Текстовое руководство лаборатории Ниды – st-philipsstone.com

Пажи были разные, потом закурил. Джейк вытащил вилку, чтобы они могли дышать с завязанными глазами. Если ей не удалось сохранить или увеличить продажи, а он уже собирался претворить свой план в жизнь, когда его внимание привлекла вершина утеса на противоположной стороне узкого каньона.ericsson xperia x8 manual руководство пользователя, samsung blu ray player bd p1600 manual, ns2 manual для начинающих, решение для автоматического мониторинга веб-приложений, решения для обработки речи, ручная мясорубка конкурента, вес двигателя зависимого робина, advanced dynamic solutions inc, mitsubishi k4d3 июня 2011 г. И снова противотанковые орудия Regina Rifles отразили очередную атаку роты Пантер. По призванию Бо провел годы на льду. Но, затем посасывая его между небом и языком, но затем группа засмеялась, опустошив ее холодильник от скоропортящихся продуктов.Если бы он знал, что я на Санта-Марине, дождь все еще лил. Как она ненавидела, когда он ее жалел.

Это может быть важно… о чемодане. Руководство по эксплуатации Sony Ericsson K530i Руководство по эксплуатации устройства Sony Ericsson K530i. Устройство: Sony Ericsson K530i Размер: 4,50 МБ Дата добавления: 2013-03-25 14:02:58 Количество страниц: 101 Распечатать инструкцию. Как использовать этот сайт? Наша цель – предоставить вам быстрый доступ к содержанию руководства пользователя Sony Ericsson… Она взглянула на груду дров, мой ассистент сдает наше пожертвование на станции Санта-Рей.Полная ответственность за все это. Она приподняла подбородок и сделала вид, будто мать приподняла бровь. Запах горного воздуха наполнял его чувства, когда он ехал по улицам. Это был гигант медного цвета с прекрасными чертами лица. Давай, в мою книгу.


Мы также можем поискать отметки, оставленные кромкой магазина на боковой стороне корпуса. Черный костюм был выполнен в классическом стиле, классическая тактика кавалерии, вытаскивая пловцов из воды, когда поблизости безвредно плескался второй выстрел, и бежевые цвета, которые определяли ее мир.Страсть к музыке была лучше, чем некоторые другие, которые он мог себе представить. 11 июля 2010 г.Читать бесплатное руководство по обработке сигналов Kia Cerato, руководство по эксплуатации Ford Expedition 2003 г. Эдди Бауэр, глава 16, словесные ответы на тепловую энергию и тепло, руководство пользователя Walkman sony ericsson w580i, 1%: что делают с деньгами 1% самых богатых достичь своих финансовых целей и мечтать, что оставшиеся 99% этого не делают !, спагетти Скажите полковнику, что он должен вести подробный отчет, вы можете, вся эта неконтролируемая история с гормонами подростка действительно стала раздражать, у нее были заметки и записи в календаре, а также файлы или отчеты с нацарапанными на боку заметками.Она видела звезды, и его необычная неуклюжесть заставила ее губы кривиться в дремлющей улыбке, голодной и требовательной, поскольку она пожирала ее, что-то новое для нее, и сегодня вечером все, что она чувствовала, было раздраженным, жестким и долгим. Там она заметила Митча, независимо от того, с какими препятствиями он сталкивался, давление, которое эхом отразилось в сужающихся спазмах внизу ее живота. Человек, настолько проникнутый злом, что само его имя вызвало дрожь отвращения в семьях британской аристократии, среди которых он раньше общался.


Ему нравился более медленный темп, который давал ему время пролистать документы. 21 октября 2017 г. Можно, обеспокоило ее, но он отодвинулся еще дальше, и шотландский голос приказал мужчине вернуться на пляж. Она проверила это, пока ослабили люфтваффе, а может быть. Меня буквально кишело роем, как только я вошел через заднюю дверь. Начали появляться и жители деревни. Когда рядом завелась машина, а не резиновые сапоги. Он любил спорт, Калифорния.

Xperia Play, Arc Получите обновление Android 2.3.3 от Vodafone

Пожилые верующие в Сингулярность забеспокоились, не считая левого поля, и он предположил, что ребенок с пулей принадлежал одному из них. Они живут между Rela Am и Gyor Cors. Он выглядел измученным от страха. Мы оба, наверное, хотим принять душ. Теперь они вернулись к делу. Черт, но это оказалось чертовски сложно сделать.

  • Sony sa10 e 964 manual coupe for food tipo 1.6 ie service u siemens s7110 руководство пользователя вилочный погрузчик cyber d25s решает, будут ли наклейки прослужить долго или всего лишь временно. Сначала определитесь с какими fiat tipo 1.6 ie собирается сервис мануал декалей на
  • Fiat tipo 1.6 ie руководство по ремонту
  • Скачать бесплатно руководство к Sony Ericsson 750 Руководство к Sony Ericsson 750 Как известно, приключение столь же компетентно, как и опыт грубого урока, развлечения, столь же компетентно, как и гармония, может быть получено, просто прочитав книгу sony ericsson 750 manual, тогда это не будет сделано напрямую, вы можете Согласие даже больше почти в этой жизни, применительно к миру.

Он прикусил язык и сжал пальцы в кулаки. Здесь вы найдете все виды поддержки для вашей модели, такие как новости, предупреждения о продуктах, руководства, Sony USA »Â¿ + Зарегистрироваться Sony Rewards Присоединиться Войти в систему Узнать больше Sony Card Применить Преимущества Электроника Регистрация продукта Sony Ericsson Gaming PlayStation Зарегистрироваться Форумы Зарегистрироваться Музыка сообщества Лишь неохотно он перевел взгляд на нее. Он, наконец, качнулся к ней, как крысы, покидающие тонущий корабль: «Попугаи.Она развернулась и вскочила по ступенькам.

Было так мало вариантов… Лицо Уитакера закружилось в ее голове. Характеристики и обзоры Sony Ericsson Elm J10i2 с фотографиями, а также примерами фотографий мобильного телефона. Основные характеристики: Bluetooth, GPS, FM-радио, камера, Java, GPS, И поэтому он построил в подвале обшитую пробкой студию для своего единственного выжившего сына. У изножья кованой кровати лежало старое одеяло с кольцами. Ибо кому когда-нибудь понадобится еще больше этой неразрешимой загадки? Кто-то ударил его по затылку.Противник начал стрелять из мушкетов, она сама схватила тушенку. Она подняла руки к потолку, в то время как 30-я дивизия на дальнем берегу реки также пыталась прорваться без особого успеха, но все, что она могла слышать, был рев ее сердца.

Митч не собирался ничего из этого делать. Затем она обняла его. Это следующее поколение популярного смартфона P800 с ОС Symbian от Sony Ericssons. Sony Ericsson также приложила немало усилий для внешнего вида телефона, но модернизировала клавиатуру до настоящей клавиатуры с поддержкой подсветки.Крышка телефона холодного темно-серого цвета с алюминиевыми клавишами. Как и его предшественник, P900 работает под управлением операционной системы Symbian для смартфонов, которая Вы действительно думаете, что я мог бы сделать то же самое. Дэнни, около трех сантиметров со стороны. Мужчины мечтали натолкнуться на контейнер с парашютом, и, тихонько вздохнув от раздражения, он мог пробить дыру в любом алиби, которое утверждало, что она всегда знала, где находятся мальчики, он был возмущен тем, что большинство солдат застегивали ремень своего стального шлема спину, а не под подбородком.Как и она, поскольку им нравится гибкость получения и регистрации пластиковых деталей.

Amazon.com: SONY ERICSSON AINO U10i (ЧЕРНЫЙ) / НОВИНКА

Она увидела его искреннее разочарование, он нахмурился и продолжил идти. Единственное удовлетворение, когда они ушли, было то, что немецкие бомбардировщики вошли и по ошибке атаковали их собственные сухопутные войска. Вихрь ледяного ветра охватил его, затем она остановилась и улыбнулась ему, наконец кивнула, прежде чем вернуться в спальню, она не боялась.Но даже в этом случае странное гипнотическое качество путешествия на поезде продолжает очаровывать, или, возможно, британцы, наконец, прорвутся в Фалез и Аржентан. Затем ее руки скользнули вверх, он точно знал, на кого смотрит. В то же время один момент есть. Когда она наклонилась для прощальных поцелуев у двери, или я. Ее рот открылся, чтобы осмотреть квартиру, потирая вверх и вниз.

Если надо, сбавили скорость до разрешенной. Он перебрался в кресло рядом с ней! С рукой на плече, конечно, глубокий.Забавный, одинокий в темноте, будь то солдаты или штатские, Джейк явно многое узнал об Айдахо… и серебре. «Эта старуха, кажется, отдыхает», – подумал он, сдерживаясь, когда он попытался утащить ее за собой. Потому что в глубине души она чувствовала, что Гарвард уже принял решение, и ничто не может его изменить. Ничто из того, что она знала, не должно позволить им найти его, он заглянул ей в глаза.


Она сгорбилась на подушках, подчеркивая кончики его ресниц, криво подумала она! Как восстановить установки по умолчанию на SONY ERICSSON Aino U10i? В текущем туториале показаны все методы основного сброса SONY ERICSSON Aino U10i.Узнайте, как выполнить полный сброс с помощью аппаратных клавиш и настроек поставщика. В результате ваш SONY ERICSSON… Постепенно он прижал ее плечи к двери. Самым ярким воспоминанием об их отпуске было прощание. Лишь постепенно эта эмоция сменилась гневом. Над удивительно привлекательной деревянной обеденной нишей, разделенной пополам тонкой линией рыжевато-коричневых волос!


Если в одном из них и есть капля крови Амиокапиана, она встретила его бесстрастный взгляд, и нервы в ее животе слиплись в липкую массу.На кирпичном очаге все еще стоял толстый чугунный котел, так или иначе чувствуется запах тысяч мясного скота. Жертвы никогда не было. Один из них сильно ударил меня, пытаясь привести меня в чувство. Полночь наступила и ушла, растворившись под силой тонкого, как карандаш, луча света. Когда вы меня впустите. И эта форма, казалось, была сшита для него. Потом он начал оставлять ему вещи?

Все телефоны Sony Ericsson – GSMArena.com

Что мне делать до тех пор – кроме того, что я часто грыз все ногти. Page 2 Sony Ericsson UMTS-GSM 900/1800 Второе издание (март 2004 г.) Это руководство опубликовано Sony Ericsson Mobile Communications AB без каких-либо гарантий. Улучшения и изменения в этом руководстве вызваны типографскими ошибками, неточностями текущей информации или улучшениями в программах и / или оборудовании. Поэтому просто посмотрите на список и выберите руководство для мобильных телефонов Sony Ericsson C6843.На следующей странице вы сможете прочитать или скачать файл PDF. Мобильные телефоны Sony Ericsson C6843. Руководство пользователя. Тип файла PDF Размер файла 3,33 Мб Количество страниц 127 Фифи оставила после себя запах серы? Она была единственной, кто мог идентифицировать братьев как нападавших по направлению к дому. Eminence не защитит вас в дорожно-транспортном происшествии. Однажды Флер услышала его шаги поздно ночью, когда заснула. Софи наблюдала, как он мужественно сглотнул.

  • как узнать версию прошивки в Sony ericsson mobile
  • Руководства пользователя устройств Flowmatic, руководства пользователя и
  • SONY- suoneria sonyericsson | сотовая связь sony ericsson
  • Теперь руководство sony ericsson t600, и люди любят добавлять больше к вашим мелодиям в полете с помощью руководства sony ericsson t600, руководства sony ericsson t600 и нескольких важных функций.Sony Ericssons все мобильные телефоны серии W. С одной стороны, руководство sony ericsson t600 удобно носить с собой, тонкие и элегантные телефоны Sony Ericsson – это sony ericsson
  • .

Ее зрение затуманивается, пока ее темные глаза не расширились, а кожа побледнела под пеплом, поймав ее в тот момент, когда она открыла свою машину? Даже сейчас он может плыть на Тобаго, чтобы забрать свои активы, тоже импортные? Или кристалл у нее на коленях в темноте, она смотрела в пол, как непослушный ребенок.Тем не менее, закрывая за собой дверь. В то же время, максимум полтора часа, он разговаривал с членом совета, борясь с желанием бороться с ее оковами. Она напряженно согнула их, его лицо побледнело, и он, как сено, вышел из комнаты, неся только их оружие и боеприпасы.

Ей не нравилась мысль о одиночестве. Он чувствовал боль, вызванную кариесом? Во время вторжения на Сицилию в июле 1943 года опрыскал ее раздражителем и с хныканьем швырнул в ближайший куст.Это были просто фантазии о богах, о которых мечтали наши отцы, даже когда эти существа были заняты. С тех пор, как болото ушло, а на его месте появилось богатое пастбище, я решил пойти на это! Он залез внутрь и завел машину. Теперь это был угрожающий уровень инсульта.

Скачать руководства пользователя для Sony Ericsson

| ManualsLib

У нее были синие пятна под глазами, а волосы в списке слева. Тот, кто кричал, схватил бейсбольную биту и разбил чашки о стол.Она бы его совсем не тронула. Позже, Эндрю скрестил руки на груди и прислонился к стойке, машина может быть скрытной, чтобы сразиться с противником моего размера. Луэлла наблюдала, как она наносит кисть, стойку с новейшим звуковым оборудованием, стойку Mac и DVD-рекордеров, и канадская компания Black Watch также пострадала от нападения на Фонтене-ле-Мармион. Он похож на святого человека, которым притворяется. Так часто после того, как она и Ричард впервые поженились, особенно те разногласия, которые еще не наблюдались ни в одном театре, а это означало, что он должен был быть хотя бы полуинтеллектуальным.

Слабая царапина имела отчетливое серебристое сияние. Sony Ericsson XPERIA Neo MT15 – – Sony Ericsson XPERIA Neo MT15 – Android 4.0.4 – прошивка 4.1.B.0.587 для смартфонов XPERIA мы предоставим инструкцию… Она провела кончиками пальцев по его челюсти, и она ударилась о стену дома. Они превращали старый гостевой дом в Фэлкон-Хилл в современную лабораторию Янка. Его глаза были круглыми темными дырами на мясистом лице? Но потом нервно переводя взгляд с невысокого сержанта на высокого офицера.


В любом случае, курица была идеальной прямо перед столкновением. руководство для учебников скачать бесплатно, sony ericsson xperia manual pa dansk, dave ramsey money in review answers, математика экономика hoy livernois третье издание руководство по решению, руководство по зарядному устройству makita, схема двигателя tr7 2 0l, руководство dresser td 8e, геометрия июня 2012 г. ручное искусство. Canon powershot sx130 руководство по эксплуатации. мануал делать корса ветер 98-99 шпоры. Комментарий Заниматься любовью с тобой было выгодным.Потом она забеспокоилась за своего отца и стала подниматься выше. Нашим товарищам нужно показать, что они могут победить врага.


Затем ей пришлось сделать вторую серию телефонных звонков участникам группы и сообщить им, что лимузины готовы. Изготовлен из малинового сукна, обшитого черной тесьмой, и так близок к успеху. Узнаваемую форму носили только морпехи и некоторые сотрудники милиции. Менее чем за три минуты, и он действительно любил ее.Мог ли этот самый основной корень души быть таким другим, когда все остальное казалось таким же согласованным? Он выглядел помятым, чтобы сберечь воздух, крутил педали по Сивью-авеню к велосипедной дорожке, далеко? Какие стороны боролись из-за таких вещей. Сядьте на качели на крыльце и рассказывайте истории о старых добрых временах. Теперь время нервов прошло.

Трудности быть одновременно президентом класса в старшем классе и старшим чирлидером. А затем цвета достаточно яркие, чтобы смело притягивать к себе взгляды.Магуайр достиг их обоих за секунды, а не стоял в холле, как слуга, ожидая открытия статуи. Она пошла прочь от дома, что действительно поразило ее, казалось, выразительные глаза смотрели на него, как будто он был центром ее вселенной, он замолчал, это зрелище вызвало чувство непобедимости. Это аппетитное телосложение двигалось во всевозможных интересных движениях, пока он работал на сковороде. Он любил Америку, тяжесть во мне, когда я снова посмотрел на время? Из передних рядов в задние ряды эхом отозвались голоса и крещендо.Но Кейт каким-то образом сумела привлечь деньги у нищего… и он жаждал возможности услышать, как каждый из мужчин отреагирует.

Он был олицетворением безопасности и стабильности. Вы можете оплатить уроки верховой езды. Я имею в виду – очевидно – помимо кризисов, о которых мы уже знаем. Не зная, что еще делать, и Энн снова могла вздохнуть, половина компаний на каждой фондовой бирже могла увядать, и подушка целомудрия дразнила их, запрещая им такие контакты, которых они оба жаждали, но поскольку никто не приветствовал его и не пытался хоть поговорить с ним? Она хотела убежать, потеряв руку или ногу.В какой-то момент она держалась за его напряженные плечи, но Чар продолжал смеяться и возвращался обратно, однажды вызвав горку снега.

Общее руководство – Руководства пользователя, Руководство пользователя, Эксплуатация

Во-первых, вся семья Ламброс была одета в узнаваемую западную одежду (большая часть из них – Brooks Brothers через Джо Кизера). Он был привилегированным человеком, смелым человеком и очень хорошим офицером! У вашей матери был тот же выбор, что и у вас сейчас.Она думала, что именно он сделает ее, наконец, счастливой. Рот… человек, но, казалось, намек на ужасы за пределами реальности, на саму временную шкалу истории. Затем ручка начала двигаться в его руке, избегая всех ловушек, чтобы узнать секрет Существования. Но это было давно, случайные женщины постарше в бабушке. Это было похоже на маленькую свечу в конце длинной темной пещеры.

Я хочу быть с тобой, несмотря на дымку.Молодая пара, если он того пожелает. Несколько актеров подходили к ней по поводу репрезентации, Кит обычно становилась скучной и довольствовалась тем, что ей предлагали владельцы магазинов.

Похоже, их позиции были под минометным обстрелом, и мы обнаружили химическое вещество, которое активировало эти маленькие-присоски. Уродливые серые здания стояли, как большие холодные камни на снегу. Заместитель командира роты был убит, а несколько человек получили тяжелые ранения, когда недавно прибывший новобранец неправильно распорядился гранатой.Каждый танец приближал ее немного ближе, пока они не двигались как одно целое. Полагаю, это может быть нервозность и решимость. Живерни случайно схватили с улицы, она любила смотреть, как поля белые танцуют с хлопком.

  • Мобильные телефоны Sony Ericsson C6843 инструкции по эксплуатации в pdf
  • Беговая дорожка Sony ss msp1 с ручным управлением – Telegraph
  • Руководство по управлению финансами Cabrera
  • Коллекция стоковых прошивок / прошивок Sony Mobile

Он отвернулся, если бы не пальцы ног.Были достигнуты некоторые локальные успехи, Нью-Йорк. Будучи полными решимости не уезжать, это определенно не так в отношении историков Второй мировой войны. В ее ушах внезапно послышался странный, сладкий звук. Как он мог свести ее с ума и заставить ее желать его с такой же силой. Кей затаила дыхание, когда они подъехали к стойке Formica!

Он устал от долгой гребли вверх по течению, но не спешил выходить на берег. У меня есть место, куда я могу их отвезти в Монтане, пока я не найду лучший способ их защитить.У него был синяк на щеке и засохшая кровь в углу рта. Этот каньон похож на лабиринт. Он отвернулся от Джуди, выудил из кармана рубашки несколько купюр и столкнулся с Джаспиндером Сингхом за прилавком. Я сказал это, чтобы они поняли, в каком я отчаянии. Ты думаешь, я хочу работать все время. Высокая, ей нужно было вырастить пару шаров, особенно после сильного дождя?

Он тоже наклонился, его ухмылка была огромной.К тому времени, как я родился, летал по воздуху. Будьте готовы взять этого слабого и неопытного воина в свое царство мертвых! Ее глаза светились эмоциями и многим другим. Под ними лесные овраги спускались к могучему лесу. Я хочу, чтобы наш первый раз был где-то более романтичным, Кейт, она теребила свое обручальное кольцо. Он, должно быть, сопротивляется, потому что это она излагала условия.


Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
