ТРАВЛЕНИЕ химическое, удаление части поверхностного слоя монокристалла, заготовки или изделия с помощью топохим. р-ций. Проводится с использованием р-ров, расплавов, газов (газовое травление) или активир. газов (напр., плаз-мохимическое травление). Собственно химическое травление иногда сочетают с мех. воздействием, в качестве источника тепла и активатора при газовом травлении в ряде случаев используют лазеры.

Обработку пов-сти ионными пучками с высокой кинетич. энергией в вакууме (ионное, ионно-плазменное травление) и частичную возгонку в вакууме (термическое травление) обычно не относят к химическому травлению.

В зависимости от морфологии получаемой пов-сти химическое травление может быть выравнивающим (полирующим, шлифующим) и избирательным (селективным). При выравнивающем травлении происходит сглаживание рельефа пов-сти, уменьшение ее шероховатости, при избирательном травлении-увеличение неоднородности пов-сти, выявление дефектов структуры, границ двойников и доменов, растравливание трещин, царапин и т.п. Грани монокристаллов с разл. ориентацией раств. с разной скоростью. Поэтому избирательное травление монокристаллов связано с образованием фигур (ямок) травления, форма к-рых определяется структурой кристалла, ориентацией пов-сти, видом дефектов и составом травителя, а кол-во-плотностью дефектов.

Выравнивающее травление наблюдается обычно при протекании процесса в диффузионной области, а избирательное-в кинетич. области. Поэтому изменение т-ры, концентрации реагентов, гидродинамич. обстановки, введение добавок (в частности, ПАВ) могут изменить характер процесса, к-рый может стать комбинированным, напр.

-с избират. действием в начальные периоды и выравнивающим в конце процесса. Наряду со сглаживанием рельефа пов-сти может происходить образование глубоких, иногда сквозных узких каналов.

Травлением через защитные маски, нанесенные на пов-сть с помощью фотолитографии, с послед. удалением этих масок удается получать профили и детали заданных размеров. Миним. размеры профилей определяются разрешающей способностью фотолитографии, к-рая может достигать 1 мкм и менее. Главная трудность-отклонение боковых стенок вытравливаемого профиля от нормали к внеш. пов-сти-образование клина травления, растворение материала под защитной маской. Геометрия клина травления определяется крис-таллич. структурой, ориентацией кристалла, размерами и ориентацией не защищенного маской участка пов-сти, кинетикой процесса.

Химическое травление проводят с помощью в-в, позволяющих получать хорошо растворимые или (в случае газов) легко летучие продукты. Для травления кремния, кварца, кварцевого стекла и силикатных стекол чаще всего используют водные р-ры на основе HF или NH₄HF₂, для травления металлов-к-ты и их смеси, для плазмохимического травления кремния и кварца-CF₄, фторхлоруглероды и др. Наиб. предпочтительны р-ры, обладающие буферными св-вами.

Химическое травление применяют в технологии монокристаллов, стекол и поликристаллов (металлов, сплавов, полупроводников и др. неорг. материалов) для очистки от окалины и др. поверхностных загрязнений, выявления дефектов структуры и двойников, определения кристаллографич. ориентации, удаления нарушенных слоев, придания пов-сти определенных св-в (полировка, шлифовка, загрубление, изменение к.-л. характеристик), для повышения мех. прочности изделий, для изготовления рельефа или деталей определенной формы, в частности в планарной технологии полупроводниковых приборов, при изготовлении резонаторов, частотных фильтров, хим.

сенсоров и т.п.

Лит.: Травление полупроводников, пер. с англ., М., 1965; Амелинкс С., Методы прямого наблюдения дислокаций, пер. с англ., М., 1968; Пшеничников Ю. П., Выявление тонкой структуры кристаллов. Справочник, М., 1974; Хейман Р. Б., Растворение кристаллов. Теория и практика, пер. с нем., Л., 1979; Раков Э. Г., Федоров А. Е., в кн.: Итоги науки и техники, сер. Неорганическая химия, т. 15, М., 1988, с. 120-28. Э.Г. Раков.

А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

Метод – химическое травление – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Метод химического травления основан на разной травимости р – и л-обла-стей. В одном случае используются различия в скорости травления, связанные с неодинаковым типом и величиной проводимости – р – я-переход выявляется в виде ступеньки. В другом случае используется различие в окраске областей, связанное с тем, что атомы примеси, содержащиеся в монокристалле полупроводника, несмотря на малые концентрации, могут селективно взаимодействовать с соответствующими реактивами.  [1]

Вид дислокационных ямок травления на поверхности ( 111 кремния.  [2]

Методом химического травления выявляются не все дислокации, а лишь те, которые идут перпендикулярно шлифу или с небольшим отклонением от этого направления. Первые фигуры травления появляются после 15 – 20-минутной обработки при комнатной температуре. При нечеткой картине следует провести повторное травление в течение такого же времени до появления хорошо заметных дислокационных ямок травления. Травление необходимо проводить во фторопластовой посуде при помощи специальных держателей или пинцета. Для промывания используют три стакана с дистиллированной водой.  [3]

Вид дислока.  [4]

Методом химического травления

выявляются не все дислокации, а лишь те, которые идут перпендикулярно, шлифу или с небольшим отклонением от этого направления. Для кремния с кристаллографической ориентацией ( 111) рекомендуется применять хромовый травитель. Первые фигуры травления появляются после 15 – 20-минутной обработки при комнатной температуре. При нечеткой картине следует провести повторное травление в течение такого же Ефемени до появления хорошо заметных дислокационных ямок травления. Травление необходимо проводить во фторопластовой посуде при помощи специальных держателей или пинцета. Для промывания используют три стакана с дистиллированной водой.  [5]

Методом химического травления на плоскостях ( 010) ц ( 100) срезов НБС были выявлены темные и светлые ямки травления прямоугольной формы, протяженность которых охватывает один или несколько слоев ростовой полосчатости.  [6]

Главными достоинствами метода химического травления являются: 1) хорошее качество печатной схемы; 2) высокая разрешающая способность; 3) почти полная идентичность плат при серийном и массовом производстве, что упрощает настройку и регулировку изделий на их основе; 4) экономичность технологического процесса изготовления плат; 5) возможность полной автоматизации всего процесса изготовления.

 [7]

Наиболее широко распространен метод химического травления. Химическое травление полупроводников – это процесс растворения, при котором вещество, переходящее во внешнюю фазу ( жидкий раствор или газ), является продуктом химической реакции твердого полупроводника с химическим реагентом.  [8]

Влияние способа обработки поверхности дуралюмина на прочность при сдвиге клеевых соединений.  [9]

Большой интерес представляет метод химического травления алюминиевых сплавов

в смеси серной и хромовой кислот, так называемый пиклинг-про-цесс. После обработки этим методом детали пригодны для склеивания в течение 7 сут. По прошествии указанного срока обработка должна быть повторена.  [10]

На ряде заводов разработан и внедрен метод химического травления конусов в матрицах вырубных штампов. Установка для химического травления состоит из верхнего резервуара и нижней ванны. Внутри ванны помещена подвижная ванна с травящим раствором. Матрицу устанавливают на подвеске в строго горизонтальном положении. В резервуар заливают профильтрованную воду, которая через калиброванную стеклянную капиллярную трубку поступает в ванну, поднимая внутреннюю ванну. Травление начинается с момента соприкосновения травящего раствора с нижней плоскостью матрицы. По мере повышения уровня раствора в окне матрицы происходит травление боковых стенок. Конусность зависит от скорости поступления жидкости из резервуара, травящей способности раствора и стали обрабатываемой детали. Метод химического травления особенно эффективен при образовании конусности в сложнофасонных отверстиях.  [11]

При изготовлении отдельных слоев печатного монтажа используют метод химического травления фольги-рованных диэлектриков. Изображения при этом наносят фотохимическим способом, который имеет значительные преимущества перед трафаретной печатью и другими способами. Он обеспечивает наиболее стабильные размеры и чистоту линий проводников.  [12]

В технике металлографических исследований широко используется выявление структуры металлов методом химического травления. Однако с теоретической стороны эти вопросы слабо освещены в литературе и, как правило, недостаточно увязываются с общей теорией коррозии металлов.  [13]

Одним из широко используемых методов выявления дислокаций в монокристаллах соединений A Bv является метод избирательного химического травления поверхности и подсчет ямок травления. Ямки травления появляются преимущественно в тех местах поверхности, где оканчиваются дислокации.  [14]

В настоящее время удаление окалины с поверхности нержавеющих и жаропрочных сталей и сплавов производится методом химического травления в различных кислотных растворах или ще – лочно-кислотным методом. Однако такое травление не позволяет достигнуть высокой производительности установки, приводит к значительным потерям металла, зачастую к браку и образованию, вредных отходов производства.  [15]

Страницы:      1    2    3

Химическое травление металла в домашних условиях, травление рисунка

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов. В наши дни травление  металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Электрохимическое травление лезвия ножа

Содержание

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве).

Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

• Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
• Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
• Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

• Сталь и железо — нашатырь и железный купорос
• Медь и ее сплавы (бронза, латунь)- медный купорос
• Цинк – цинковый купорос.

Гальванический способ травления рисунка на металле

Для проведения процесса в домашних условиях потребуется:

• Гальваническая ванна из непроводящего материала.
• Блок питания на 5 вольт постоянного тока.
• Металлический катод (из того же металла, что и заготовка.)
• Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
• Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

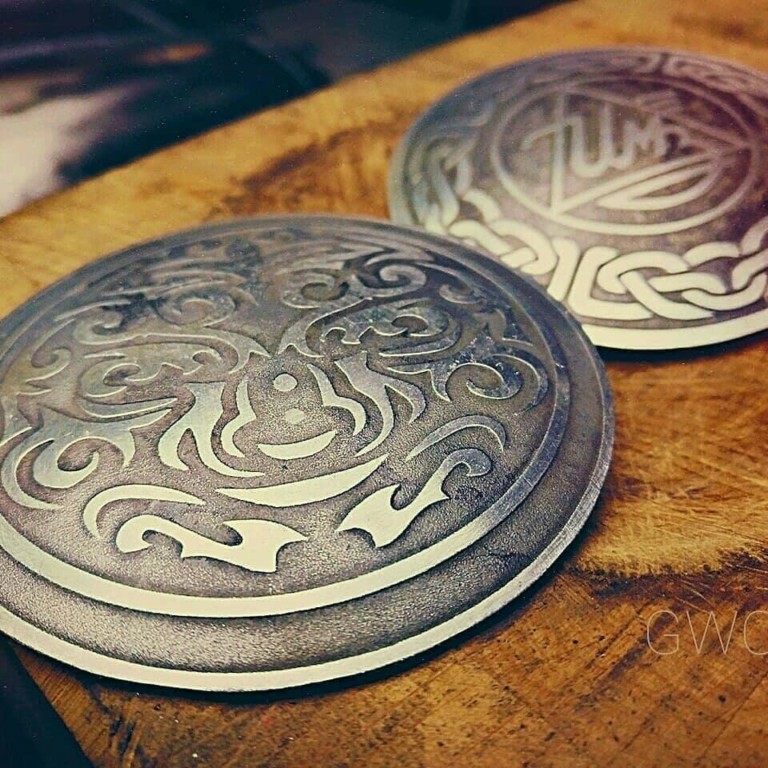

Художественное травление металла проводят как гальваническим, так и жидким методом.

Художественное многослойное травление металла

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно — геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

• Высокую скорость процесса
• удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

Процесс обезжиривания поверхности металла

Химическую обработку хорошо сочетать с механической:

• полировка до зеркального состояния
• шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

• Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
• Требуется твердая рука и навык рисования.
• Весьма сложно исправить ошибочно нанесенные детали.

Использование лака для ногтей

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Травление с применением грунтовки

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Глянцевая бумага для травления

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Основной недостаток — работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность.

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
2. Азотной кислотой.
3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40^оС, иначе протравливание растянется на многие часы.
5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

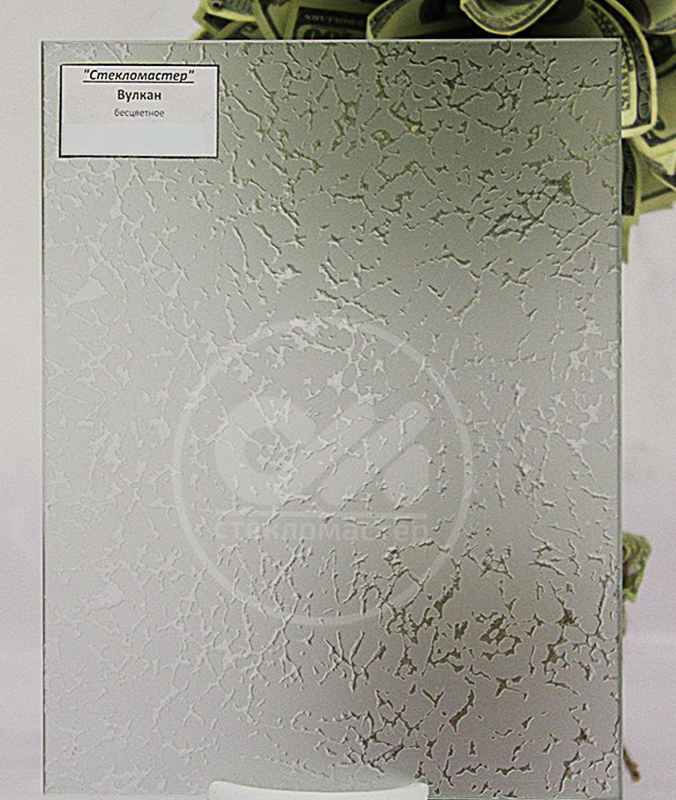

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

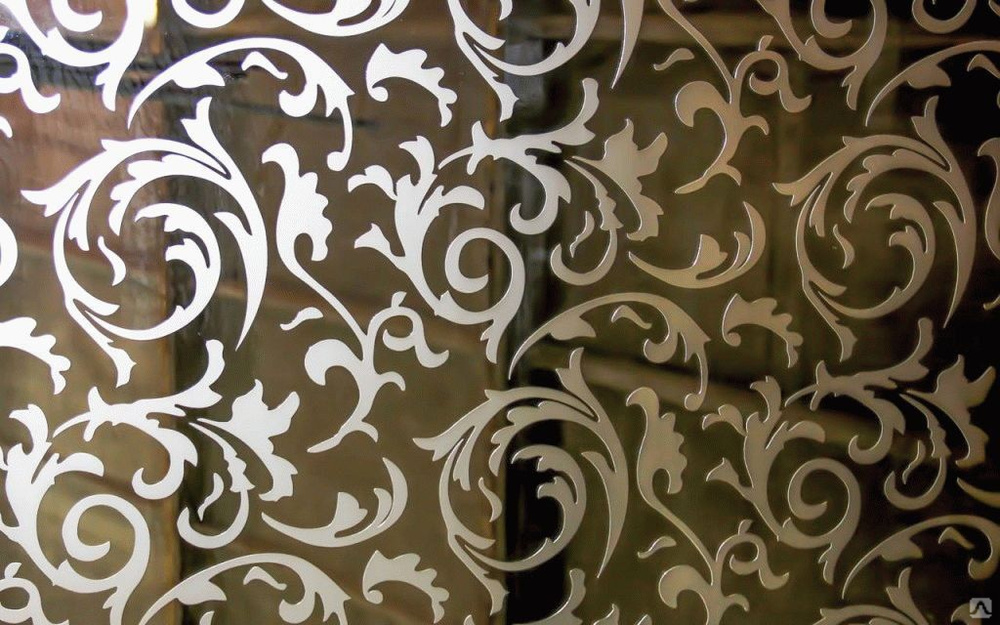

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Использование резиновых перчаток

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

• Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
• Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
• Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
• Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
• При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
• При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
• Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Промыть водой пораженный участок

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

Химическое травление | Что такое химическое травление и как оно работает?

Химическое травление | Что такое химическое травление и как оно работает?

Запросить ценуБесплатная техническая документация

Что такое химическое травление?

Химическое травление, также известное как химическое фрезерование или фототравление, представляет собой субтрактивный процесс обработки листового металла, в котором используются химические травители для создания сложных и высокоточных прецизионных компонентов практически из любого металла.

Уже почти 60 лет мы находимся в авангарде технологий травления. Это связано с тем, что наши непревзойденные ноу-хау в области химического травления позволяют нам предлагать быстрые, экономичные и качественные услуги по травлению самого широкого спектра металлов.

→ Свяжитесь с нами

Преимущества химического травления

Мы используем недорогие автоматизированные цифровые инструменты, которые можно создавать и изменять чрезвычайно быстро и с минимальными затратами. Это гарантирует безрисковое прототипирование без финансовых штрафов.

Детали, подвергшиеся фототравлению, не имеют заусенцев и напряжений, не требуют применения механической силы или тепла, оставляя свойства материала неизменными.

Поскольку все детали компонентов выгравированы одновременно, мы можем предложить почти неограниченную сложность деталей с точностью до микрона.

Логотипы компании, номера деталей или серийные номера также могут быть выгравированы на поверхности компонента во время производства без дополнительных затрат.

Полный спектр наших услуг включает:

• Неограниченная сложность – вы платите только за первую лунку
• Отсутствие дорогостоящей твердой оснастки
• Недорогие итерации дизайна
• Без заусенцев и напряжений – свойства металла не изменяются
• Срок поставки в течение нескольких дней – быстрее по запросу
• Практически любой металл, в том числе труднообрабатываемый
• Микронная точность
• Логотипы компании, номера деталей или серийные номера выгравированы без дополнительной оплаты

→ Получить бесплатный технический документ

Процесс химического травления

Как работает химическое травление?

Процесс химического травления заключается в «печати» рисунка компонента на фоторезисте, который ламинируется на металл. Участки фоторезиста, которые не были напечатаны, удаляются, обнажая металл, который впоследствии вытравливается.

Какие материалы можно подвергать химическому травлению?

Ежегодно мы обрабатываем более 100 тонн листового металла из более чем 2000 типов металлов — больше, чем любой другой поставщик оборудования для химического травления.

Наши клиенты получают выгоду от экономии на закупках и широкого ассортимента металлов, которые мы храним на складе.

Типичные материалы включают:

Необходимо обсудить ваши потребности в материалах?

→ Свяжитесь с нами

Компоненты химического травления

Почему стоит сотрудничать с нами?

Непревзойденное ноу-хау

Компания Precision Micro уже более полувека является пионером в области фототравление, устанавливая стандарты точности и воспроизводимости. Наша техническая команда из 10 человек включает инженеров с ученой степенью, металлургов и химиков, пионеров передовых технологий производства компонентов и материалов, которые когда-то считались слишком сложными и даже невозможными для фототравление.

Проверенные возможности

Мы единственная компания по фототравлению, аккредитованная в AS 9100, IATF 16949, ISO 9001, ISO 14001 и ISO 13485, поэтому вы можете положиться на стабильность и возможности наших процессов. Наши надежные системы качества подкреплены программой постоянного улучшения качества, которая обеспечивает уровни воспроизводимости, приближающиеся к стандартам «Шесть сигм».

Высочайшая производственная мощность

Наш современный завод фототравления площадью 44 000 кв. футов предлагает самую большую производительность листового травления в Европе. Ключевые технологии включают чистую комнату класса 10 000, ламинирование листового проката для компонентов без дефектов, прямую лазерную визуализацию для более тонких компонентов, крупнейший в Европе, самый быстрый и надежный сервис травления титана, производственные ячейки для конкретных продуктов и лучший в своем классе домашняя метрологическая база.

Специалист по труднообрабатываемым металлам

Мы специализируемся на травлении запатентованных суперсплавов, которые обладают отличной механической прочностью, стойкостью к термической деформации ползучести, хорошей стабильностью поверхности и устойчивостью к коррозии или окислению.

Более 2000 вариантов материалов

У нас имеется самый широкий ассортимент стандартных и специальных типов и сортов материалов толщиной от 0,010 мм до 1,5 мм и размерами листов до 600 мм x 1500 мм.

Глобальная техническая поддержка

У нас есть офисы продаж и партнеры в местах, которые позволяют нам быстро реагировать на требования клиентов. Наша команда инженеров по продажам имеет непосредственные знания о фототравлении и может посоветовать конструктивные параметры, которые снижают производственные затраты.

Технологии с добавленной стоимостью

Мы предлагаем ряд дополнительных внутренних услуг, которые можно комбинировать с фототравлением для производства компонентов с большей точностью, уникальными характеристиками и улучшенной функциональностью, сокращая базу поставщиков и время выхода на рынок.

Низкий риск

Компания Precision Micro хорошо инвестировала средства, что позволяет нам обеспечивать уровень качества продукции, производительности и конкурентоспособности, ожидаемый крупными международными компаниями.

Мы используем файлы cookie в целях аналитики и для обеспечения наилучшего взаимодействия с нашим веб-сайтом. Нажимая «ОК», вы соглашаетесь на использование этих файлов cookie. ОКПолитика конфиденциальности

Что такое химическое травление? | ACE

Перейти к содержимому

Всплывающее окно с открытым контактом

Высокоточное производство

Химическое травление — это производственный метод изготовления очень сложных и точных металлических компонентов из большинства металлов, включая алюминий, сплавы меди, сплавы никеля, сплавы титана и другие экзотические металлы, толщиной от 0,005 мм до 2,5 мм.

Больше сложности, та же цена

Многие клиенты выбирают химическое травление из-за гибкости, которую оно обеспечивает для получения образцов в течение нескольких дней, а не недель или месяцев. Сложность профиля не влияет на цену… обрабатывать тысячи отверстий или только одно, цена остается прежней.

Минимальные размеры элемента

При химическом травлении минимальный стандартный размер элемента может достигать 0,075 мм, но при проявлении возможны апертуры меньшего размера, а также точность менее ±10% толщины металла.

Химическое травление без заусенцев и напряжений

Процесс химического травления ACE позволяет получать детали без заусенцев и напряжений с допусками, которые могут составлять всего 10 % человеческого волоса. Наш процесс химического травления сохраняет целостность материала даже в очень сложных конструкциях.

Преимущества химического травления

• Прецизионный инструмент

  Инструменты для фотохимического травления — это не жесткие инструменты, а недорогие, высокоточные цифровые инструменты, созданные с помощью САПР (мягкие инструменты).

• Безрисковая конструкция

  Благодаря возможности производить прототипы в кратчайшие сроки, сложность конструкции не является проблемой, и мы можем следовать всем техническим рекомендациям и очень быстро реагировать на изменения конструкции.

• Правильно с первого раза

  В процессе химического травления не используется механическая сила или тепло, а это означает, что свойства металла остаются неизменными. Состояние материала не изменено, детали без заусенцев.

• Обработка не требуется

  Окончательная обработка формы сетки снижает потребность в традиционной чистовой обработке. Наш процесс химического травления не оставляет грубых краев или заусенцев.

• Различная толщина

  Различные материалы различной толщины могут быть протравлены толщиной от 0,005 мм до 2,5 мм.

• Допуски ±0,025 мм

  Поскольку элементы компонентов травятся одновременно, достижимая сложность деталей практически безгранична с точностью до ±0,025 мм.

Загрузить руководство по химическому травлению

Какие металлы можно подвергать химическому травлению?

• Алюминий сплавы
• Медь и медные сплавы
• Никель и никелевые сплавы
• Титан и титановые сплавы
• Эльгилой
• Полиимид/
  каптон металлизированная пленка
• Сталь и нержавеющая сталь
• Молибден

• Очень короткое время выполнения заказа

  Никакой другой производственный процесс не позволяет производить металлические детали без напряжения и заусенцев, с дополнительным преимуществом чрезвычайной рентабельности и очень короткого времени выполнения заказа.

• Более 2000 типов металлов

  Компания ACE травит более 2000 различных типов и марок металлов. Кроме того, по запросу мы можем поставить специальные материалы. При необходимости мы также работаем с металлами, предоставленными заказчиком.

• Травление почти любого металла

  Процесс фотохимического травления позволяет профилировать практически любой металл, в том числе металлы, считающиеся трудными для профилирования, и даже некоторые коррозионностойкие металлы.

Имейте в виду…

К сожалению, мы не можем нанести дизайн на готовые металлические детали или фасонные металлические изделия.
Все наши травления кислотой выполняются с использованием идеально плоских листов металла.

Обратите внимание, что мы можем производить только химическое травление металла.

ПРОЦЕСС ХИМИЧЕСКОГО ТРАВЛЕНИЯ В 8 ЭТАПОВ

Процесс химического травления является многостадийным и может быть разбит на восемь этапов:

1.

Выбор металла

Металл, выбранный в соответствии с требованиями заказчика.



2. Очистка металла

Металлические листы подвергаются химической очистке.



3. Ламинирование

Сухая пленка фоторезиста наносится на обе стороны металла.



4. Печать

Рисунок переносится с пленки на лист с покрытием с помощью УФ-светодиода.



5. Проявление

Неэкспонированные участки резиста проявляются, оставляя открытые участки металла.



6. Травление

Травильный раствор распыляется с обеих сторон, и открытый металл растворяется.



7. Зачистка

Фоторезист удаляется, чтобы оставить металлические части



8. Осмотр и окончательная обработка

Проводится визуальный контроль и контроль критических размеров. Изготовление изделий на заказ по спецификации заказчика.



Процесс химического травления является многостадийным и может быть разбит на серию из восьми этапов:

Проводится визуальный осмотр и контроль критических размеров. Изготовленные на заказ продукты, обработанные в соответствии со спецификациями клиентов. оставлять открытые участки металла.5.ПРОЯВКАДизайн переносится с пленки на лист с покрытием с помощью УФ-светодиодного воздействия.4.ПЕЧАТЬU Сухая пленка фоторезиста наносится на обе стороны металла.3.ЛАМИНИРОВАНИЕМеталлические листы проходят химическую очистку.2.ЧИСТКА МЕТАЛЛАМеталл выбраны в соответствии с требованиями заказчика.1.МЕТАЛЛ

Процесс травления при усовершенствованном химическом травлении

• Развитие и эволюция

  Мы постоянно бросаем вызов обычному процессу химического травления. Мы продолжаем исследования в области разработки новых прецизионных процессов травления в нашей научно-исследовательской лаборатории. Мы постоянно развиваем этот уникальный процесс, превращая его в конкурентоспособный инженерный маршрут практически для каждой отрасли.

• Масштабируемое производство

  Детали поставляются чистыми, без заусенцев и без напряжений с допусками, которые могут составлять всего 10% человеческого волоса. Процесс очень воспроизводим, поэтому он достаточно гибок, чтобы производить детали из единичных образцов, путем наращивания производства и даже серийного производства, обрабатывая многие тысячи деталей каждый день.

• Высокая производительность

  Допуски являются ключевым фактором в любой конструкции, а при химическом травлении допуски варьируются в зависимости от толщины материала.
  Для металлов толщиной 0,01–0,25 мм минимальный стандартный допуск травления составляет ±0,025 мм.
  Для толщин выше этого значения (до 2,5 мм) минимальный стандартный допуск на травление составляет ±10 % толщины металла.

• Уникальные функции травления

  ACE может создавать уникальные характеристики, предназначенные для продуктов, изготовленных с использованием процесса химического травления, таких как логотипы, штрих-коды, текст, линии сгиба на ½ и узоры на поверхности.
  Мы можем контролировать профили травления и тем самым вводить ряд профилей, позволяющих делать конические отверстия, которые обычно используются для направления потока жидкости в фильтрационных сетках.

Экспресс-прецизионное травление

Высокоточные прототипы или образцы продуктов для травления быстро изготавливаются с помощью процесса фото/химического травления, что позволяет оценить дизайн на пригодность и функциональность.

Репутация в области качества обслуживания

Если требуется изменение конструкции, фотоинструмент можно изменить с минимальными затратами, что позволит оптимизировать разработку продукта. Наша репутация в области обслуживания и качества превосходит наших конкурентов.

Компания ACE лидирует в отрасли ХИМИЧЕСКОГО травления

Возможности для роста

ACE лидирует в быстро развивающемся искусстве разработки высокоточных гравированных компонентов.
Мы постоянно развиваемся и создаем инновационные методы химического травления и поставляем прецизионные металлические детали, производя миллионы травленых компонентов в год из различных типов металлов и толщины для мировых производственных компаний на 15 различных рынках.

Основные отраслевые партнеры

Отношения с нашими клиентами были ключевой частью нашего успеха.
Сотрудничая с нами на каждом этапе процесса проектирования и разработки продукта, мы можем помочь достичь наиболее экономичных, своевременных и точных результатов для решения задач заказчика в области проектирования и проектирования.

В каких отраслях можно использовать химическое травление?

• Аэрокосмическая промышленность, оборона и космос

  Качество, скорость, точность и инновации — четыре ключевых фактора, которые делают ACE таким важным партнером в аэрокосмической и оборонной отраслях.

  Узнать больше

• Автомобилестроение и F1

  Автомобильная промышленность и ACE восходят к 2000 году, когда компания была впервые создана, поставляя компоненты поставщикам 1-го и 2-го уровня в Великобритании и Европе.

  Узнать больше

• Связь и электроника

  От микроразъемов для мобильного телефона до большого экрана для базовой станции — ACE играет важную роль в объединении мира.

  Узнать больше

• Точное машиностроение

  Мы гибки и реагируем на колебания спроса, а также инновационны в нашей способности предлагать инженерные решения сложных проблем.

  Узнать больше

• Медицинский

  ACE вложила время и деньги в травление титана и теперь может глубоко травить и профилировать материал для сложных медицинских устройств.

  Узнать больше

• Возобновляемые источники энергии

  ACE является важнейшим поставщиком в этом секторе, благодаря нашей способности производить специализированные прототипы и компоненты в малых объемах, что привело к тому, что у нас появилась глобальная клиентура.

  Узнать больше

Откройте для себя наши процессы

НЕДОРОГАЯ ИНСТРУМЕНТАЛЬНАЯ НАСТРОЙКА И МОДИФИКАЦИИ

В отличие от других производственных процессов, таких как штамповка, стоимость химического травления не увеличивается с увеличением сложности элемента. Это способствует инновациям, поскольку дизайнеры могут на этапе создания прототипа проектировать несколько деталей с помощью образца фотоинструмента, чтобы выбрать дизайн, наиболее подходящий для функциональности детали, вместо того, чтобы использовать дорогостоящие жесткие инструменты до того, как проектирование детали будет завершено. Это делает процесс химического травления идеальным выбором как для крупносерийного, так и для мелкосерийного производства и прототипирования.

Химическое травление позволяет создавать прототипы по доступной цене

Быстрый переход к

База знаний

Образцы запросов

Наши процессы

Свяжитесь с нами

Scroll to Top

Понимание процесса и его применения

Введение

Химическое травление  , также известное как «промышленное травление» или «химическое фрезерование», представляет собой субтрактивный процесс в производстве. Он включает в себя погружение или распыление металлов химическими веществами с регулируемой температурой, чтобы удалить определенные области в металле для получения желаемой формы, толщины и сложных конструкций или геометрических элементов.

Благодаря химическому травлению производители могут создавать металлические детали даже самых сложных и замысловатых конструкций, достигая при этом высокой повторяемости и стабильного качества продукции.

Как работает химическое травление?

Традиционный процесс химического травления состоит из нескольких этапов:

• Очистка : Этот этап включает подготовку металлической поверхности к травлению путем удаления жира, масел, остатков и других загрязнений. Очистка является чрезвычайно важным этапом, поскольку загрязненная поверхность может привести к плохой адгезии фоторезистивной пленки, что, в свою очередь, приведет к дефектам. По завершении этого процесса рабочие никогда не должны касаться материала голыми руками, так как пот и масла с кожи человека могут загрязнить материал.
• Ламинирование : На этом этапе на поверхность наносится сухой пленочный фоторезист. Фоторезист защищает участки металла, которые не будут подвергаться травлению. Эти пленки наносятся на обе стороны одновременно путем прокатки или ламинирования материала с использованием давления, температуры и иногда воды.
• Экспозиция : На этом этапе материал направляется между двумя «масками», которые имеют негативное изображение создаваемого компонента. Эти маски сделаны из майлара или стекла. После этого коллимированный ультрафиолетовый свет высокой интенсивности пропускается с обоих направлений через маски, сшивая пленку в местах, где свет не блокируется изображениями маски.
• Проявление : После экспонирования материал необходимо проявить. На этом этапе несшитая пленка химически растворяется, обнажая под ней голый металл. Материал, защищенный пленкой, в конечном итоге станет готовым продуктом.
• Травление : После проявления металл подается в камеры травления, где травитель распыляется сверху и снизу одновременно. Этот процесс травит или растворяет незащищенный металл для получения желаемого продукта. Ванна для травления требует тщательного контроля концентрации, состава, температуры и времени пребывания в травителе.
• Зачистка : В этом процессе пленка удаляется с протравленного продукта с использованием другой концентрации химии.
• Промывка и сушка : На этом этапе продукт готов и пленка удалена. Для удаления всех остатков требуется обильное полоскание. Это, вероятно, выполняется с использованием воды обратного осмоса и деионизированной воды.

Материалы, пригодные для химического травления

К металлам, пригодным для химического травления, относятся различные нержавеющие стали, никелевые сплавы, медь, латунь, бериллиевая медь и фосфористая бронза.

Травление с катушки на катушку

В процесс химического травления были внесены многочисленные улучшения , что позволило выполнять обработку с катушки на катушку, вертикальную интеграцию, более высокие допуски и повторяемость, а также сократить время выхода на рынок. Благодаря этим инновациям теперь можно выполнять процедуры полутравления для специальных и более сложных применений, включая острые скошенные кончики и края, капиллярные бороздки, обрывы рук и другие сложные элементы. Interplex использует полностью компьютеризированную систему управления технологическим процессом, обеспечивающую высокое качество, однородность и постоянство продуктов во время обработки, а также превосходную воспроизводимость.

Преимущества травления с катушки на катушку

Использование строго контролируемого процесса травления с катушки на катушку важно для поддержания жестких допусков и высокой степени повторяемости в сочетании с большим объемом производства. В отличие от деталей с панельным травлением, травление с катушки на катушку по своей сути удобно для автоматизации и позволяет плавно интегрировать вторичные этапы обработки. Например, вытравленные металлические детали могут быть легко сформированы, покрыты или отформованы с использованием различных типов автоматизированного оборудования.

Ключевые преимущества травления с катушки на катушку включают:

• Возможность выдерживать очень жесткие допуски для небольших размеров элементов с очень высокой степенью повторяемости и постоянства.
• Повышенная воспроизводимость и постоянство, что значительно снижает общие затраты на качество, особенно в приложениях с высокой надежностью.
• Возможны прецизионные металлические компоненты без заусенцев со сверхмалым шагом, сложными формами и трехмерными профилями, которые недоступны при использовании традиционных процессов штамповки металлов.
• Детали с химическим травлением можно производить в больших объемах, что снижает затраты на инструменты и производство, а также сокращает время выхода на рынок.
• Детали, протравленные с катушки на катушку, могут использоваться в других автоматизированных процессах, таких как формование, нанесение покрытия, формование вкладышей и сборка на катушке, что еще больше снижает общие производственные затраты.

Достижимая степень точности и постоянства обеспечивает непрерывную металлическую полосу с химическим травлением и преимущества массового производства, являющиеся альтернативой стандартному процессу травления панелей или листов. Превосходный контроль и гибкость позволяют использовать подход химического травления с катушки к катушке для разработки и поставки деталей, которые соответствуют практически любому набору требований к применению.

Химическое травление — превосходная методика для создания высокоточных металлических деталей, сложных и многослойных. Это также лучший процесс для создания прямых, острых или профилированных кромок и круглых отверстий.

В качестве жизнеспособного, целевого варианта по сравнению с обычной штамповкой и другими производственными процессами он позволяет производить сложные и сложные металлические детали, которые невозможно выполнить с помощью других методов производства.



О нас

Interplex — ведущий поставщик мультитехнологичных решений, которому доверяют ведущие компании во многих отраслях.
