Как проводить измерения штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

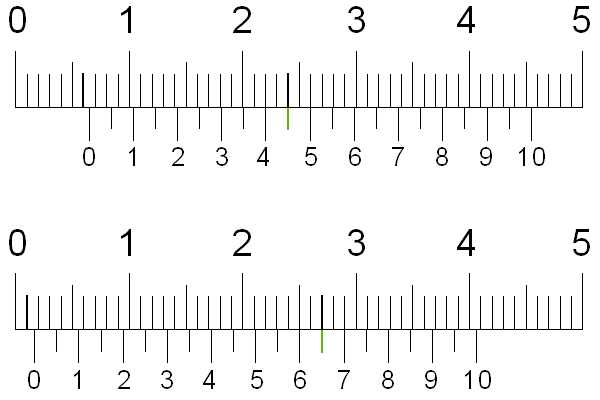

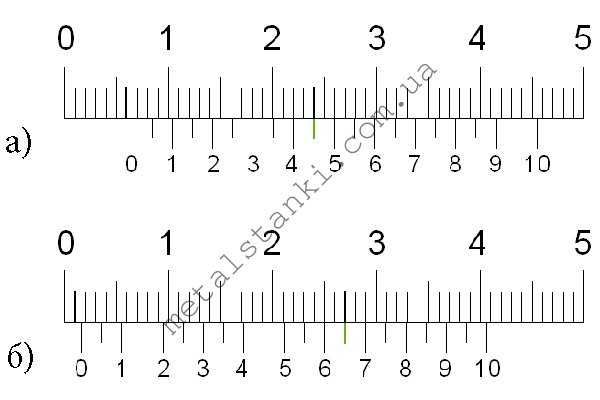

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

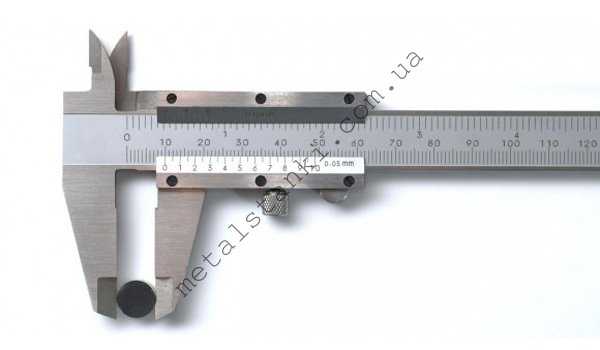

Нониус с ценой деления 0,05 мм

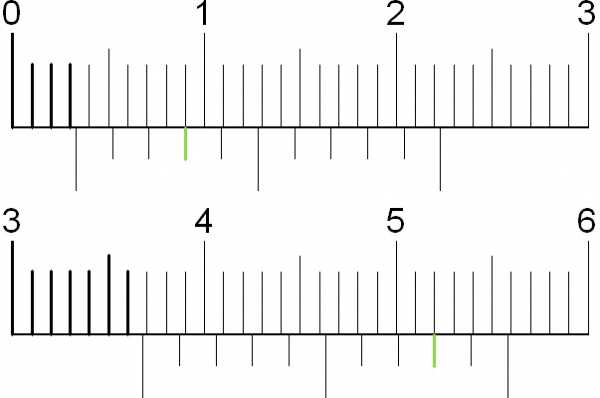

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

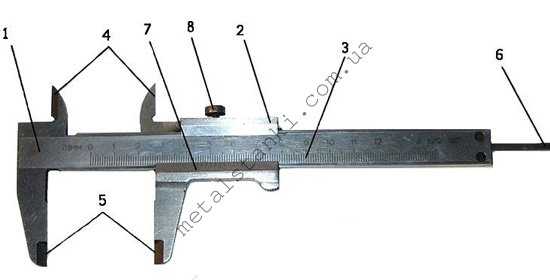

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.

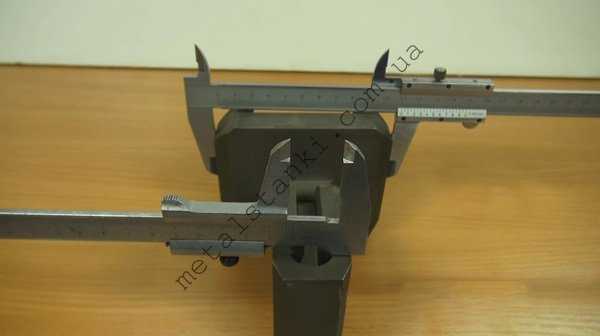

  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.

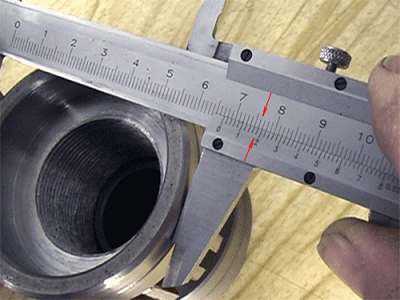

  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.

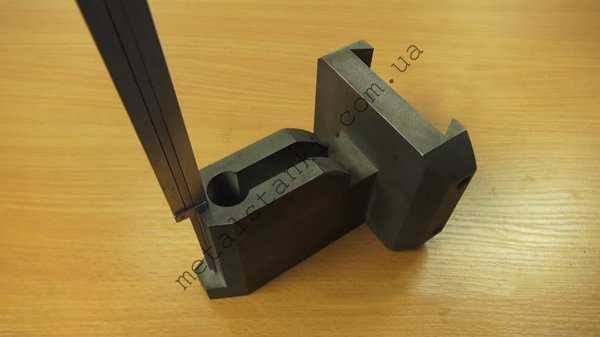

  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Вы здесь

Оглавление

Штангенциркуль является универсальным измерительным инструментом. Он предназначается для измерений высокой точности. С его помощью можно определить как наружные, так и внутренние размеры детали, глубину отверстий и прочее. Это один из самых распространенных инструментов в технической сфере, который удобен в использовании. Он используется на уровне с такими вещами как микрометр и нутромер. Благодаря своей механической структуре, прибор практически не имеет ограничений по сроку службы, так как вывести его из рабочего состояния могут только деформации. Несмотря на распространенность, многие люди не знают как пользоваться штангенциркулем.

Измерение штангенциркулем применяется как в промышленной сфере, так и в частной, так как устройство занимает относительно мало места. Одним из характерных признаков тут является шкала нониуса, которая позволяет совершать измерения до десятых долей миллиметра. Особенности конструкции позволяют фиксировать измеряемою деталь, причем как с внутренней стороны, так и с наружной, чтобы уменьшить вероятность возникновения погрешности. Для использования тут не требуется специальная подготовка и можно приступать к работе практически сразу.

Устройство и принцип работы штангенциркуля

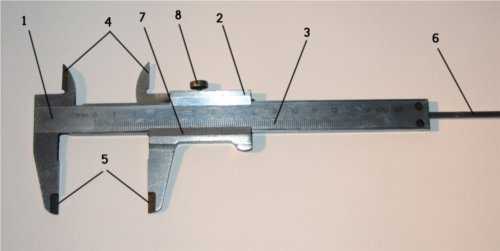

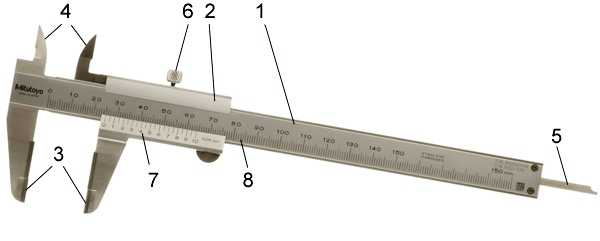

Название свое инструмент получил благодаря наличию штанги, на которой нанесена основная шкала. Нониус относится к дополнительной шкале, которая помогает следить за десятыми или сотыми долями миллиметров, если того требует измерение. В устройстве изделия имеются такие основные элементы как:

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала, находящаяся на штанге;
  4. Губки измерений внутренней стороны;
  5. Губки измерения внешней стороны;
  6. Глубиномер;
  7. Нониус;
  8. Винт, который зажимает рамку.

В некоторых моделях встречается двойная шкала, которая может показывать исчисления не только в миллиметрах, но и в дюймах. Другие детали штангенциркуля, как правило, остаются прежними.

Во время передвижения движущихся частей перемещается и часть с контрольным делением, которая и будет показывать количество миллиметров. Независимо от того, хотите вы измерить внешние размеры, внутренние или глубину, движения будут одни и те же, отличается только контрольная концевая мера.Для этого есть глубиномер, который упрется в дно измеряемого предмета. Для обыкновенных размеров деталь требуется зафиксировать во внутренних или внешних губках. После определения значения по основной шкале, можно воспользоваться нониусом для более точных показаний.

Правила пользования штангенциркулем

  • Во время измерения детали ни в коем случае не стоит допускать ситуации, чтобы губки штангенциркуля перекашивались. После того, как они дойдут до нужного положения, их требуется зафиксировать при помощи стопорного винта, чтобы избежать вышеуказанных неприятностей.
  • Во время чтения показаний прибора, следует держать его перед глазами прямо.
  • При использовании устройства требуется соблюдать правила безопасности, так как концы губок у него достаточно острые и могут нанести травму.
  • Хранить его следует в местах где не попадают опилки, стружка, вода, пыль и другие негативные факторы. При этом не стоит располагать его далеко от рабочего места, так как он часто используется.
  • После работы и перед ее началом инструмент следует протирать чистой ветошью.

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

  • Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
  • Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
  • Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
  • Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

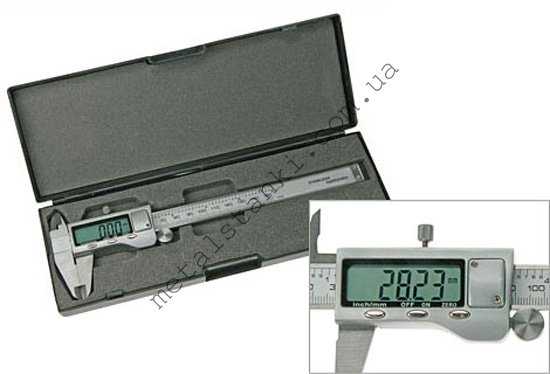

фото:хранение штангенциркуля в футляре

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

  1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
  2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
  3. По материалу измеряющих плоскостей – стальные и твердосплавные.
  4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
  5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
  6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

  1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
  2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

mytooling.ru

Как мерить штангенциркулем: инструкция, особенности и рекомендации

Ни одно строительство или даже мелкий ремонт невозможно провести без измерительных приборов. Традиционно ими являются рулетки или линейки.

Однако часто возникают ситуации, когда только ими не обойтись. Например, когда требуется измерить внутренний диаметр какого-то отверстия или трубы, наружный размер, глубину отверстия и прочее, особенно если требуется высокая точность. Или как узнать диаметр сверла, если маркировка на нем стерлась от времени? Ничего другого не остается, кроме как мерить штангенциркулем его диаметр.

Штангенциркуль изобретен более ста лет назад и до сих пор является востребованным измерительным прибором. Чтобы определить, как правильно мерить штангенциркулем, нужно понять его устройство.

Шкала штангенциркуля

Основой этого прибора является линейка-штанга.

На корпусе штангенциркуля нанесены основная и вспомогательная шкалы. Чтобы получился точный размер, показания обоих шкал нужно сложить.

Целые миллиметры отсчитываются слева направо, началом служит нулевая отметка нониуса.

Если необходимо найти доли миллиметра, то нужно найти тот штрих нониуса, который совпадает со штрихом основной шкалы. Затем умножаем его порядковый номер на цену шкального деления.

В результате получаем сумму двух параметров – целых миллиметров и долей.

Как правильно мерить штангенциркулем

Перед началом измерений следует проверить прибор на возможное наличие повреждений. Если у штангенциркуля перекошены или стерты губки, то им не стоит пользоваться, поскольку результаты получатся искаженными.

Перед тем как мерить штангенциркулем (0,05 – цена деления, например), губки прибора следует плотно прижать к измеряемым поверхностям, не допуская перекосов и прижимая не слишком сильно. Зазоров между деталью и губками быть не должно.

Для измерения глубины отверствия штангу глубиномера нужно установить перпендикулярно к нему, у края отверстия, выдвигая до упора.

При измерении округлых деталей необходимо следить за перпендикулярностью рамки по отношению к детали.

После измерения фиксирующий болт затягивают и снимают показания прибора.

Для измерения диаметра отверстия губки располагают внутри измеряемого отверстия на максимально возможном расстоянии. Это достигается с помощью шкалы на штанге.

При работе со штангенциркулем необходимо постоянно следить за совпадением нулевой отметки на нониусе с нулевой отметкой на самой штанге. Если этого невозможно достичь, то прибор явно не годится для работы.

При измерении размеров мягких деталей на штангельциркуле полезно иметь специальный подстроечный винт. Он позволяет подводить губки к детали медленно, не зажимая поверхность.

Профессиональные мастера, говоря о пользе штангенциркуля, не перестают повторять, что его точность ничуть не хуже классических инструментов, используемых ими линеек и рулеток. Как мерить штангенциркулем, если мастер привык к своей линейке и доверяет только ей? Конечно, имеются в виду качественные инструменты, выпущенные исключительно на заводе, прошедшие точную проверку на соответствие нормам измерительных приборов.

Продающиеся на строительных рынках рулетки, циркули и уголки вряд ли позволят произвести качественные замеры. Ими можно пользоваться при не требующих большой точности работах.

Устройство штангенциркуля

С помощью штангенциркуля можно измерить размеры от 0 до 15 см. Точность измерения глубины отверстий составляет 0,05 мм.

Обозначения:

  1. Измерительные губки для наружних размеров – помимо простых измерений, с помощью этих губок есть возможность прокладывать ряд параллельных линий.
  2. Измерительные губки для внутренних размеров – с разводом наружу.
  3. Губки для нанесения разметки.
  4. Рамка – достаточно сложная конструкция, которая состоит из нескольких частей. В целях уменьшения люфта внутри нее находится пружина. Регулировочным винтом достигается плавность хода. Кроме того, на рамке расположена шкала – вспомогательная или нониус. Цена деления у большинства штангенциркулей составляет 1,9 мм. Но эта шкала не предназначена для прямых измерений.
  5. Штанговая шкала – разметка с шагом 1 миллиметр. Линейка-штанга – это корпус самого прибора. Обычно в длину составляет 150 миллиметров. Выполняется из легированной стали, должен быть устойчив к коррозии.
  6. Глубиномерная линейка – выдвижная штанга.
  7. Нониус – шкала для измерения долей миллиметров.

Типы губок

Большинство штангенциркулей имеют ножницевидные губки. Возникает вопрос о том, как мерить штангенциркулем внутренний размер. Необходимый размер определяют прямо по шкале, без дополнительных вычислений.

Бывают и ступенчатые губки. Как мерить штангенциркулем с такими особенностями? В этом случае, если измеряются отверстия и пазы, то к полученным размерам следует приплюсовать их размер.

Конструктивные особенности штангенциркулей

Особенного внимания заслуживают приборы с круговой шкалой измерения. Например, как мерить диаметр арматуры штангенциркулем с обычной шкалой, если у оператора слабое зрение? С помощью прибора с круговой шкалой не придется скрупулезно заниматься совмещением шкал и высчитывать доли миллиметров.

На циферблате сразу видны результаты измерений. Это особенно удобно, когда нужно найти ответ на вопрос о том, как мерить диаметр штангенциркулем.

У различных моделей может быть разная величина отсчета по нониусу. Возможны и другие конструктивные изменения. В любом случае для получения правильных величин прибор нужно содержать в чистоте и в исправном состоянии. Помимо этого, необходимо постоянно следить за состоянием смазки и не забывать ее вовремя обновлять.

Все измерения проводятся, конечно, механически. И желательно использовать в работе штангельциркули, изготовленные на профильных завода-изготовителях.

Общие рекомендации при использовании прибора

  1. Возможно измерение размеров круглых заготовок.
  2. Внутренние измерения с помощью штангенциркуля получаются намного точнее, чем данные всех других измерительых приборов.
  3. Глубину отверстия или паза очень просто измерить с помощью имеющегося в штангенциркуле глубиномера. Его выдвигают из корпуса и проводят измерения.
  4. Уступы тоже не составляет труда измерить с высокой точностью с помощью комбинации губок прибора.

Узкопрофильные штангенциркули

Помимо универсальных штангенциркулей, существует множество специальных, приборов узкого профиля.

Например, к простому штангенциркулю может быть прибавлено устройство тонкой настройки. Это существенно повышает точность проводимых измерений. Наличие подстроечного винта говорит о более высоком классе прибора.

Есть штангенциркули с более длинным глубиномером и разной формой губок.

В большинстве случаев для проведения домашних работ и использования в частных мастерских достаточно иметь универсальный штангенциркуль.

fb.ru

18. Измерение размеров деталей с помощью штангенциркуля

18. Измерение размеров деталей с помощью штангенциркуля

18. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки вы пользовались простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рис. 62 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью-0,1 мм. Он состоит из штанги 1 с неподвижными губками — верхней 2 и нижней 9. На штанге имеется шкала с миллиметровыми делениями. По штанге перемещается подвижная рамка 4 с верхней 3 и нижней 8 губками, которая может быть закреплена в нужном положении зажимным винтом 5. К подвижной рамке прикреплен глубиномер 6.

Верхние губки служат для измерения внутренних размеров (например, диаметров отверстий), нижние — для измерения наружных размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удается измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7 (рис. 62). Длина нониуса 19 мм, поделен он на 10 равных частей, следовательно, цена каждого деления 1,9 мм.

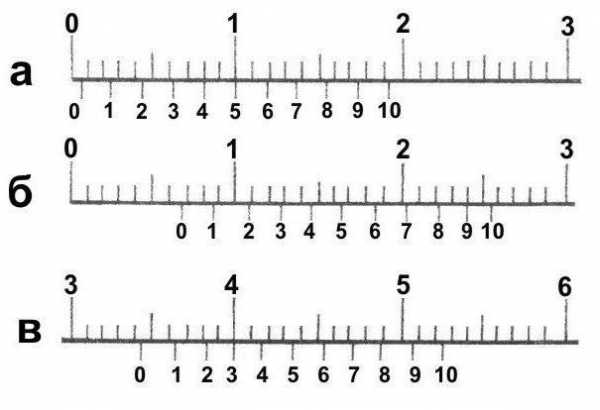

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 63), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы. Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 — 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм.

измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размеров: а — 0,4 мм; б — 6,9 мм; в — 34,3 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 64).

Помните, что штангенциркуль — это точный и дорогостоящий инструмент, требующий бережного обращения.

На предприятиях штангенциркуль является одним из основных инструментов у рабочих различных специальностей и у контролеров станочных и слесарных работ. Контролеры должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приемки деталей и т. д.

Правила обращения со штангенциркулем

1. Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль. Нельзя очищать инструмент шлифовальной шкуркой или ножом.

2. Нельзя класть инструмент на нагревательные приборы.

3.  Измерять можно только чистые детали без задиров, заусенцев, царапин. Руки также должны быть чистыми и сухими.

4.  Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность.

5.  Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.

6.  При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.



Практическая работа

Измерение размеров деталей штангенциркулем

1. Выполните в рабочей тетради эскиз ступенчатого валика, изображенного на рис. 65.

2. Измерьте каждый размер три раза и запишите результаты в таблицу:

Название изделияКоличество деталейНазвание деталейФорма деталейГабаритные размеры деталейМатериал




Найдите среднее арифметическое трех замеров.

3. Проставьте найденные размеры на эскизе.



Новые понятие:  Штангенциркуль, штанга, подвижная рамка, глубиномер, нониус, контролер станочных и слесарных работ.



Вопросы и задания.

1. Из  каких основных частей состоит штангенциркуль?

2. Сколько измерительных шкал имеет штангенциркуль?

3. Какие измерения можно выполнять с помощью штангенциркуля?

4. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?

5. Перечислите правила обращения со штангенциркулем.

6. Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?

7. Какая особенность нониуса позво­ляет проводить измерения с точностью до 0,1 мм?

Сайт управляется системой uCoz

berezaklim.ru

Как мерить штангенциркулем 🚩 штангенциркуль инструкция 🚩 Наука 🚩 Другое

Автор КакПросто!

Наиболее точным прибором для измерения параметров деталей является штангенциркуль. С его помощью можно определить как наружные, так и внутренние размеры, а также глубины канавок, пазов и отверстий.

Статьи по теме:

Вам понадобится

  • – штангенциркуль,
  • – опытный образец детали.

Инструкция

Изготавливаются эти высокоточные измерительные приборы из металла. Выпускаемые промышленностью пластмассовые штангенциркули предназначены больше для отработки приемов работы с прибором в учебных заведениях. Рассмотрим правила проведения замеров штангенциркулем ШЦ-1. Его пределы измерения от 0 до 125 мм. Точность составляет 0,1 мм.

Для того чтобы измерить наружные размеры детали, внешний диаметр стержня или трубы, воспользуйтесь нижними губками штангенциркуля. Двигая до упора подвижную нижнюю губку, плотно обожмите измеряемую деталь. Чтобы показания при считывании не сбились, зафиксируйте ее положение зажимным винтом рамки. Теперь прибор можно снять с измеряемой детали. Целое число миллиметров считывайте с миллиметровой шкалы штанги штангенциркуля до нулевого штриха нониуса. А десятые доли смотрите на шкале нониуса. Это будет значение штриха, который совпадает со штрихом на миллиметровой шкале. Цена деления на шкале нониуса составляет 1,9 мм.

Для измерения внутренних диаметров, например, внутренних диаметров труб, служат верхние неподвижная и подвижная губки. Сведите верхние губки штангенциркуля вместе и опустите в измеряемую полость. Отводя подвижную губку до упора, зафиксируйте их положение зажимным винтом. Вынимайте штангенциркуль и снимайте показания уже описанным способом.

Чтобы измерить глубину паза, канавки, отверстия, воспользуйтесь иглой глубиномера штангенциркуля.

Погрузите глубиномер в измеряемое углубление и опустите штангу до упора. Зафиксируйте положение зажимным винтом. Вынимайте штангенциркуль и снимайте показания.

Обратите внимание

Штангенциркуль — точный и дорогостоящий инструмент, который требует бережного обращения. Выполненный из высококачественного металла, он, тем не менее, подвержен процессам сжатия и расширения. Поэтому никогда не кладите измерительный прибор на нагревательные приборы. При длительном хранении покрывайте защитной смазкой для предотвращения от ржавления.

Полезный совет

Снимая показания на измерительных шкалах, держите штангенциркуль прямо перед глазами, чтобы не допустить ошибки.

Совет полезен?

Распечатать

Как мерить штангенциркулем

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Как пользоваться штангенциркулем?

Как пользоваться штангенциркулем?

Штангенциркуль используют для того, чтобы измерить расстояние (длину), глубину, и если нужно, диаметр различных деталей и предметов, если они имеют небольшой размер. Штангенциркули бывают нескольких видов. Отличаются они тем, что разные штангенциркули способны измерять предметы различных размеров. Также отличие состоит в том, какую точность при измерении, они будут соблюдать.

Перед тем как пользоваться штангенциркулем, нужно изучить его строение. На фото можно увидеть такие части:

  1. 1. Штанга. Это сама линейка, на которую нанесены деления размером в 1 миллиметр каждое. Длина стандартной шкалы составляет 150 миллиметров или 15 сантиметров. Именно такой максимальный размер может иметь измеряемый предмет. Есть такие виды штангенциркулей, длина штанги в которых, превышает отметку в 15 сантиметров.
  2. Рамка штангенциркуля (подвижная). С помощью данной рамки можно перемещать губки. Подвижная рамка позволяет расширить или сузить губки штангенциркуля до размера измеряемого предмета. Благодаря специальному винту (8) подвижную рамку можно закрепить в том положении, которое соответствует размеру измеряемого предмета.
  3. Шкала с делениями. Благодаря данной шкале можно выяснить и уточнить размер измеряемого предмета в виде целого числа.
  4. «Губки» для измерения (внутренние). С помощью губок измеряется размер нужного предмета внутри. Например, стакана. Губки разводятся д

elhow.ru

Как правильно пользоваться штангенциркулем 🚩 из чего состоит штангенциркуль 🚩 Наука 🚩 Другое

Устройство штангенциркуля

Измерительная линейка предельно проста в применении, но мерить ею предметы можно лишь с очень невысокой степенью точности. Если условия задачи предъявляют более высокие требования к результатам измерений, лучше всего использовать специальный вид контрольно-измерительного инструмента, который носит название штангенциркуля.

Это устройство дает возможность определять внутренние и наружные размеры объектов, а также глубину небольших отверстий.

Традиционный штангенциркуль состоит из удлиненной штанги, снабженной неподвижными губками. По штанге перемещается рамка, имеющая подвижные элементы и стопорный винт. На плоской поверхности штанги имеются отсечки, воспроизводящие шкалу с ценой деления в один миллиметр. Длина стандартной шкалы, как правило, равняется 150 мм, хотя можно встретить и более внушительные модели. На подвижной части инструмента можно увидеть шкалу вспомогательного назначения, которую именуют нониусом.

Как пользоваться штангенциркулем

Чтобы провести измерения с использованием обычного штангенциркуля, необходимо подготовить инструмент. Для этого требуется развести губки штангенциркуля на достаточное расстояние, а затем плотно обжать ими измеряемый объект, к примеру, сверло или металлический прут. Не нужно прилагать при этом чрезмерное усилие, чтобы не повредить инструмент.

Теперь нужно посмотреть на самую первую (левую) метку, имеющуюся возле нижней шкалы, чтобы выяснить, на каком делении она установилась. Например, если метка расположилась между нулем и единицей, это означает, что предмет имеет размер меньше сантиметра. Следующий шаг состоит в том, чтобы выяснить, с каким из делений верхней шкалы метка совпадает. Если она находится напротив деления 7, то размер измеряемого объекта составляет 7 мм.

При помощи штангенциркуля можно измерять также и десятые доли миллиметра. Если нижняя метка установилась между цифрами 7 и 8, нужно посмотреть, которая из меток в точности совпадает с риской на верхней шкале, составляя с ней единую линию. Совпала пятая метка? Это свидетельствует о том, что к полученному результату требуется прибавить полмиллиметра.

Число дополнительных меток на нижней шкале может быть равно 10 или 20, что определяется классом точности штангенциркуля.

Внутренний диаметр штангенциркулем измерять также не слишком сложно. Для этой цели инструмент имеет две слегка заостренные губки в верхней части. Их нужно вставить между внутренними поверхностями выемки или трубы, а потом раздвинуть до упора. Все остальные измерительные действия при этом будут теми же, что описаны выше для внешних измерений.

www.kakprosto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
