Как без паяльника припаять проводок: Как и чем припаять провод без паяльника в домашних условиях
alexxlab | 11.01.2023 | 0 | Разное
методы и подготовка инструмента к работе
Спаять провода между собой или припаять их к чему-либо обычно не вызывает трудностей, особенно если при этом использовать паяльник нужной мощности. Но случается так, что возникает необходимость надёжно соединить провод, а паяльного устройства под рукой нет или затруднён доступ к электричеству. Поэтому ничего не остаётся, как припаять провод без паяльника, тем более что это можно сделать, используя различные способы.
- Общие сведения и подготовка
- Предварительные операции
- Техника соединения
- Пайка без инструмента
- Способ лужения
- Использование фольги
Общие сведения и подготовка
Пайкой называется процесс соединения двух и более элементов между собой под действием расплавленного материала, обладающего более низкой температурой плавления, чем соединяемые детали. Такой материал называется припой. Он бывает разного содержания, например, для создания неразъемного соединения из элементов на медной основе используют оловянно-свинцовый состав, а для алюминиевых — из цинка и кремния.
В качестве инструмента применяют паяльник. Это устройство, имеет на конце жало, выполненное из материала с высокой теплопроводностью. Для работы это жало нагревают различными способами, чтобы тепло с него передавалось на припой, доводя его до расплавленного состояния.
Чтобы паять провода паяльником, кроме него и припоя, понадобится флюс. Он представляет собой чаще всего смесь органического и неорганического происхождения и применяется как средство для снятия с поверхности окислов. Благодаря его применению снижается поверхностное натяжение и улучшается качество пайки.
Предварительные операции
Перед тем как приступить непосредственно к пайке, инструмент и соединяемые элементы должны быть правильно подготовлены. В первую очередь готовится паяльник. Для этого он облуживается. Процесс лужения заключается в нанесении небольшого количества припоя на кончик жала. Выполняется этот процесс следующим образом:
- При необходимости с паяльника, находящегося в холодном состоянии, снимается вся грязь. Для этого используется специальная губка или наждачная бумага.
- Инструмент нагревается и его жало кратковременно на небольшую глубину обмакивается во флюс.
- Как только флюс начинает испаряться с поверхности жала, им касаются припоя, стараясь равномерно покрыть весь кончик.
- В случае необходимости излишки припоя аккуратно счищаются на деревянном бруске.
Следует отметить, что в последнее время жало паяльников покрывают несгораемым материалом. В случае появления на нём окислов механический способ избавления от них не подойдёт. Поэтому для чистки несгораемое жало немного нагревается, а затем с помощью ветоши, сложенной в несколько слоёв, оно вытирается быстрыми движениями.
Аналогично паяльнику перед работой лудится провод или место пайки. Чтобы залудить провод, с него предварительно снимают изоляцию, а в случае спайки между собой нескольких проводов из них предварительно делают скрутку.
Техника соединения
После того как соединяемые детали подготовлены, приступают непосредственно к пайке. Жало нагревают до температуры, позволяющей расплавить припой. Например, для легкоплавкого вещества, такого как ПОС-61, эта температура равняется 190 °C, а для популярного ПОС-40 — 235 °C.
Несмотря на то что пайка хоть и обеспечивает надёжный электрический контакт, ее механическая прочность невысока. Поэтому для создания хорошего механического соединения и выполняют предварительную скрутку проводов. Если же провод припаивают к плоской детали, то обеспечивают между собой их плотное сжатие, например, с помощью плоскогубцев.
Сама пайка происходит следующим образом:
- жалом дотрагиваются до припоя, в результате чего его капелька переходит на кончик паяльника;
- кончик жала с припоем на секунду опускают в канифоль и тут же прикладывают к месту пайки;
- при достаточном нагреве паяльного устройства припой начинает сам растекаться по месту соединения;
- через две — три секунды паяльник убирают;
- полное застывание припоя происходит через 10 секунд, во время которых шевелить место пайки нельзя.
В случае больших поверхностей, нуждающихся в соединении, операцию повторяют несколько раз. Качество соединения в первую очередь зависит от температуры жала. Если оно будет недостаточно горячим, припой превратится в кашицу, которая начнёт скатываться с паяльника. А если оно будет перегретым, то на поверхности начнёт появляться окалина. Признаком достаточного нагрева паяльника будет вскипание канифоли с обильным выделением пара при её контакте с паяльным устройством.
Пайка без инструмента
На самом деле существует множество способов осуществления пайки проводов без использования электрического паяльника. Самый простой способ — это когда паяльник есть, но нет возможности подключить его к электричеству. Поэтому приходится нагревать жало на альтернативных источниках, например, на газовой горелке или уличном костре.
Даже если паяльника нет, то можно его сделать самостоятельно. Для этого понадобится медный прут диаметром не менее 4 мм и длиной около 8 см. Один его конец стачивают таким образом, чтобы он напоминал собой наконечник плоской отвёртки. Другой конец вставляют в теплоизоляционную ручку, например, выполненную из деревянного бруска. Конечно же, пайка таким приспособлением должна проводиться недалеко от источника нагрева и при работе понадобится соблюдать максимальную внимательность и осторожность. Тогда качественно и правильно припаять провод будет несложно.
Кроме самодельного паяльного устройства, можно использовать альтернативные способы:
- метод лужения;
- пайка с фольгой.
Эти способы по качеству, конечно, будут уступать пайке с применением паяльного устройства, но при этом вполне способны обеспечить добротный и неразъемный контакт.
Способ лужения
Способ состоит в том, что предварительно припой нарезают в мелкую стружку. Далее она выкладывается на металлическую поверхность. В качестве такой поверхности можно использовать жестяную крышку или плотную фольгу. К стружке добавляются раскрошенные кусочки канифоли, а затем всё это перемешивают.
Как только состав будет готов, металлическую поверхность подвергают нагреву путём размещения её над открытым огнём. Это может быть пламя свечи, газовой конфорки, костра или даже зажигалки. После перехода смеси в жидкую фазу в неё опускают предварительно подготовленные концы проводов или выполненную скрутку. Через несколько секунд соединение будет готово, его останется только заизолировать.

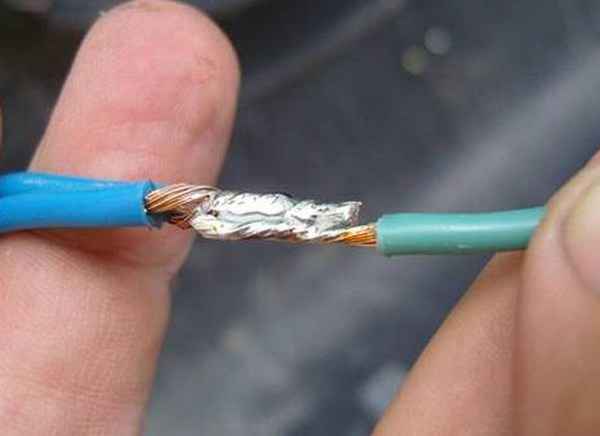

Использование фольги
Повысить качество соединения проводов можно используя фольгу. Для этого подготовленные элементы обслуживают методом лужения, после чего скручивают между собой. Как только они будут скручены, нетронутую изоляцию перед соединением обматывают фольгой. Это предотвращает её в дальнейшем от деформирования. Место скрутки разогревают до тех пор, пока припой на ней не начнёт расплавляться. Из-за его перехода в жидкое состояние и следующего за ним остывания образуется прочное неразъёмное соединение. Нагрев осуществляется на любом открытом огне так же, как и при лужении.
Существует ещё один способ, позволяющий быстро паять с использованием фольги, при этом лужение выполнять необязательно. Для этого из неё изготавливают узенькую полоску по длине не более чем участок соединения. Из этого куска мастерят жёлоб, в который помещают скрутку из проводов. Созданный жёлоб по всей длине засыпают смесью из раскрошенного припоя и флюса. Затем фольгу плотно оборачивают вокруг контакта и разогревают до температуры плавления олова.
Для прочного закрепления фольги используют плоскогубцы. После того как соединение остынет, фольга убирается. При желании соединение обрабатывают напильником или наждачной бумагой для удаления лишнего припоя. В результате получается аккуратная и прочная связь.
После того как соединение остынет его обязательно необходимо изолировать. При работе с проводами обычно наматывают изоленту с заходом на изоляцию около 1 см с одной и другой стороны. Если соединение делают для электропроводки, то рекомендуется дополнительно сверху на изоленту надеть термоусадочную трубку и прогреть её.
Чем можно заменить паяльник в домашних условиях: практические советы
Пайка металлов основана на разогреве кромок деталей и их соединении при помощи добавления между ними присадки. В быту (чаще всего) используются оловянные припои. Не в каждом доме есть паяльник, но бывают ситуации, когда без пайки не обойтись. Тогда и возникает вопрос о замене паяльника в домашних условиях. Есть несколько вариантов решения проблемы.
Важно понять, что помимо самого устройства для пайки потребуются:
- канифоль — вспомогательное средство для соединения тонких медных проводов;
- паяльная кислота, флюсы — для работы с различными сплавами;
- оловянный припой — материал, за счёт которого будет создано неразъёмное соединение.
Перед началом работ детали следует зачистить, по возможности — обезжирить ацетоном.
Простейшее устройство для пайки
Перед изобретением электрических паяльников использовались ручные — в виде заточенных медных стержней разного диаметра: 2–3 и более мм. Если такой пруток есть, можно использовать его для пайки. Способ подойдёт, если требуется быстро припаять пару-тройку проводов, а покупать новый паяльник нет необходимости.
В качестве жала можно взять, например, стержень неисправного (сгоревшего) электроинструмента.
Для нагрева лучше использовать пламя газовой горелки или разогревать стержень на плите. Чтобы было удобно работать, рекомендуется сделать самодельную рукоятку, в крайнем случае — удерживать жало плоскогубцами.
Тонкие провода можно соединять при помощи медной проволоки среднего диаметра и обычной парафиновой свечки.
Применение сварочного карандаша — «Холодная сварка»
Это цилиндрические стержни, которые в своём составе имеют особые компоненты. При нагревании такого карандаша элементы его начинки смешиваются и позволяют соединять:
- медные провода — средние и толстые;
- бронзовые, латунные и медные детали;
- стальные и чугунные изделия.
Чтобы использовать продукт, следует учесть, что кромки требуется подгонять как можно плотнее друг к другу. Карандаш поджигается при помощи обычной зажигалки, горит (в среднем) около 20 секунд. Поэтому к работе нужно тщательно подготовиться.
Минусы: с тонкими проводами и деталями работать будет не слишком удобно, возникает риск прожечь их.
Есть специальные стержни для работы с пластиковыми и композитными материалами. А в ряде случаев пайку можно заменить «холодной сваркой» — так называют группу разных составов, которые помогают заделать трещины, раковины, отверстия в металлических и неметаллических изделиях. Каждая фирма предлагает свой продукт, и разные виды «сварки» дают разный эффект. Некоторые позволяют устранить дефекты на деталях автомобилей.
Как запаять небольшое отверстие без инструмента
Метод хорош, если отверстие не более 6–7 миллиметров, удобно при ремонте, например, посуды, когда паяльника нет под рукой. Этапы работы:
- Тщательно зачистить повреждённые поверхности. Обязательно удалить эмаль, если она есть.
- Протереть ацетоном и засыпать поверхность канифолью.
- Положить оловянный припой сверху.
- Нагреть посуду любым способом: горелкой, не плите, керосиновой лампой.
- После расплавления олова убрать пламя.
Это простейший способ ремонта в полевых условиях.
Пайка с помощью аккумулятора
Работать с таким устройством возможно даже на высоте, электричество для пайки не потребуется. Нужно взять:
- олово+канифоль;
- аккумуляторную батарею;
- электрозажим «крокодил»;
- два не слишком тонких провода;
- графитовый карандаш, зачищенный с обеих сторон.
Рекомендуется использовать прутки с припоем и канифолью внутри, это облегчит работу (пайку):
- Скрутить два провода.
- Сверху намотать пару витков оловянного прутка с канифолью.
- Один провод соединить с «плюсом» АКБ и проводами, которые требуется соединить.
- Второй — с «минусом» — к зачищенному кончику графита карандаша.
- Если аккуратно прислонить вторую сторону карандаша к месту пайки с оловом, произойдёт короткое замыкание, припой расплавится и получится надёжное соединение.
Вместо карандаша лучше использовать специальные графитовые электроды, которые продаются в магазинах со сварочным оборудованием.
Рекомендуется предварительно потренироваться на не очень ценных обрезках меди, латуни или проводах.
Очевидно, что обойтись без паяльника вполне возможно: иногда понадобятся дополнительные приспособления (сварочный карандаш или кусочек «холодной сварки»), а иногда можно обойтись подручными средствами. Всё зависит от конкретной ситуации.
- Автор: brmglt
- Распечатать
Оцените статью:
(5 голосов, среднее: 4 из 5)
Поделитесь с друзьями!
Ремонт на месте / Решения по подключению без паяльника
Электрические гремлины и отказы составляют около 70 процентов поломок. Иногда это заводская проводка, а иногда это могут быть модификации, которые вы или предыдущий владелец внесли в мотоцикл … и вы знаете, что когда они выходят из строя, он никогда не окажется в удобном месте!
Если у вас нет с собой паяльника и хорошего набора разъемов, как вы можете сделать надежное соединение, которое приведет вас в безопасное место или домой?
Есть очевидные ответы: носите с собой подходящие разъемы для вашего велосипеда, и с помощью таких разъемов можно легко исправить потенциальные неисправности.
Также неплохо иметь при себе штыревые/гнездовые лепестковые соединители (которые можно использовать с зажигалкой и в которые встроено небольшое количество припоя и термоусадки) или соединители Posi, предназначенные для соединения двух или трех проводов вместе без инструменты.
Фото: rtwpaul
Но что, если у вас их нет, или вы их уже израсходовали, а замены пока не нашли — как сделать хорошее надежное соединение?
Вот несколько способов…
Если провод раскололся, зачистите большую часть свободного провода и разделите каждый конец на две жилы.
Авторы и права: rtwpaul
Плотно скрутите противоположные концы вместе.
Фото: rtwpaul
Оберните свободный конец вокруг себя с каждой стороны.
Фото: rtwpaul
Готовое изделие будет выглядеть так, очень плотно и надежно.
Фото: rtwpaul
Наконец, изолируйте термоусадкой (может потребоваться сначала надеть провод в сторону, если это замкнутый контур), изоляционной лентой или жидкой изоляционной лентой (которая также хороша для сохранения влаги из разъемов).
Фото: rtwpaul
Фото: Home Depot
Еще одно решение для двух проводов: очистите кожух и оставьте достаточное свободное место.
Фото: rtwpaul
Аккуратно соедините два конца.
Фото: rtwpaul
Возьмите несколько жил «другого» запасного провода и очень туго смотайте два конца, начиная с узла.
Фото: rtwpaul
Фото: rtwpaul
Оканчивается узлом для надежной фиксации; это должно выглядеть так.
Изолируйте термоусадкой, изолентой или жидкой изоляционной лентой.
Фото: rtwpaul
Способ номер три: Узел, слева направо
Фото: rtwpaul
Затем справа налево и туго затяните.
Фото: rtwpaul
Фото: rtwpaul
Оберните излишки вокруг каждой стороны узла и изолируйте, как и раньше.
Фото: rtwpaul
Два многожильных провода на одном сплошном проводе. Разделите многожильный провод на две части, туго скрутите два отрезка и наденьте их на сплошной провод.
Фото: rtwpaul
Начните с одной стороны и завяжите узел, затем намотайте проволоку на внешнюю сторону, затем повторите с другой
Фото: rtwpaul
Это должна быть ваша готовая статья, ну и конечно потом соответственно утеплить. Как правило, лучше использовать два куска ленты. Протяните одну часть с юга на север, а другую по всей длине с запада на восток или наоборот, убедившись, что Т-образное соединение имеет хорошую изоляцию. Старайтесь не обрывать ленту там, где встречается буква «Т», так как она быстрее разорвется.
Фото: rtwpaul
Соединение многожильного провода в виде буквы «Т»? Снимите кожух с горизонтальной секции, а с той секции, которую вы добавляете, возьмите две нити.
Фото: rtwpaul
Плотно оберните эти две нити, чтобы обеспечить безопасность и структурировать соединение.
Фото: rtwpaul
Разделите добавляемый раздел поровну.
Фото: rtwpaul
Фото: rtwpaul
Поместите это по центру горизонтальной части.
Фото: rtwpaul
Возьмите по две пряди с каждой ноги.
Фото: rtwpaul
Используйте их, чтобы удерживать Т-образную секцию на месте. Завязывать их, как в более ранних версиях, необязательно, но это хорошая идея для дополнительной безопасности.
Фото: rtwpaul
Затем разделите одну сторону на две части.
Фото: rtwpaul
Попеременно хорошо и туго оберните горизонтальную проволоку крест-накрест
Фото: rtwpaul
Фото: rtwpaul
Готовое изделие должно выглядеть так, как показано ниже, и опять же, не забудьте изолировать это соединение.
Фото: rtwpaul
Все вышеперечисленное является хорошим простым решением для ремонта проводки в полевых условиях, если вы застряли, и вы можете определить причину и взять с собой запасной провод на всякий случай, если он вам понадобится.
Помните, что если вам нужен более тяжелый калибр, чем вы можете нести, просто удвойте или умножьте длины, чтобы добавить калибр, а затем выполните соединения.
Фото: rtwpaul
Конечно, все вышеперечисленное — хорошие стандарты подключения, если вы добавляете электрику дома. Единственная разница в том, что вы можете позволить себе роскошь добавить немного припоя, но, в свою очередь, помните, что это сделает соединение немного жестче, поэтому учитывайте это при размещении, особенно на Т-образных соединениях!
Если у вас его еще нет, добавьте этот небольшой удобный инструмент от Leatherman под названием Squirt E4 (на фото ниже) в свой набор инструментов. Размером с мизинец. Он подходит для зачистки проводов 12-20 калибра, а поскольку он такой маленький, его можно использовать для работы в труднодоступных местах на мотоцикле. (Это не спонсируется ими, это просто удобный инструмент, который я рекомендую).
Фото: Leatherman
Подпишитесь на нашу рассылку новостей
Ваш адрес электронной почтыСпасибо за подписку!
Это письмо уже подписано.
Произошла ошибка.
Как паять провода — полное руководство
При соединении двух непересекающихся проводов важно убедиться, что после соединения они проводят электричество.
Соединения, созданные клеем, будут нарушать ток электричества, так как клеи являются естественными изоляторами. Даже если вы используете токопроводящий клей, соединения не будут прочными и могут сломаться при сгибании проводов. Таким образом, существует высокая вероятность того, что это может привести к короткому замыканию.
Пайка устраняет эти проблемы и обеспечивает наиболее надежный и эффективный способ соединения проводов. Соединения крепкие и не нарушают ток.
Ниже мы перечислили пошаговый процесс пайки проводов,
Схема
Шаг 1: Подготовка проводовВо-первых, вам нужно снять изолятор, закрывающий провода. Затем туго скрутите нити каждой проволоки, чтобы сделать их упорядоченными.
Если вы хотите, вы можете добавить паяльную смолу на нити проволоки. Когда вы лужите провода, смола поможет припою плавно течь.
Шаг 2. Лужение проводовЛужение — это процесс расплавления припоя вокруг проводов. В этом вам нужно использовать паяльник и расплавить припой в нити. Этот процесс также способствует равномерному распределению тепла по проводу.
Не следует наносить слишком много припоя. Или иначе, это сделает провод твердым. Вы хотите, чтобы провода были гибкими, чтобы вы могли сгибать их при соединении и сращивании.
Шаг 3: Соединение проводовПрежде чем припаивать провода, их нужно намотать друг на друга. Обмотка гарантирует, что провода останутся целыми. Здесь припой не действует как клей, скрепляющий два провода. Скорее, он помогает в проведении электричества.
Вам нужно обмотать провода один вокруг другого. Делайте это так, чтобы бинты не накладывались друг на друга. Обертки должны быть смежными и близко друг к другу.
Шаг 4: Пайка соединенияПлотно намотав провода друг на друга, нагрейте их с помощью паяльника. Провода расплавятся и будут спаяны вместе. В процессе образуется хороший прочный шов.
Вы также можете нанести немного припоя. Припой заполнит щели и повысит прочность соединения.
Советы по технике безопасности при пайкеНезависимо от того, насколько вы опытны в пайке, вы никогда не должны игнорировать правила техники безопасности. Во всяком случае, ваш опыт должен помочь вам понять важность соблюдения этих стандартов безопасности.
Ниже приведены советы по безопасности, которым мы настоятельно рекомендуем следовать при пайке проводов.
- Перед началом процесса наденьте защитные очки и перчатки.
- Выполняйте пайку в хорошо проветриваемом помещении.
- Никогда не прикасайтесь к жалом паяльника.
- Выключайте и отключайте паяльник от сети, когда он не используется.
- Держите провода с помощью хомутов.
- Держите наготове огнетушитель и аптечку.
- После использования верните все в исходное положение.
1. Что такое лужение и почему это важно?
Лужение — это процесс нанесения припоя на свежезачищенные провода и его расплавление. Это приведет к расплавлению провода и плавному сплавлению с другим проводом во время пайки. Кроме того, он также продлевает срок службы проволоки, предотвращая коррозию и окисление.
2. Скручиваете ли вы провода перед пайкой?
Да, перед пайкой провода нужно скрутить и намотать друг на друга. Это гарантирует, что провода останутся целыми и не разойдутся во время пайки.
3. Как обмотать провода перед пайкой?
Два провода нужно плотно обмотать друг вокруг друга.
