Как изготовить паяльник на батарейках

Блогер Роман Урсу в коротком ролике демонстрирует еще одну полезную разработку, которая может пригодиться для паяльных работ в условиях, когда нет возможности подключиться к сети 220 вольт и не целесообразно пользоваться открытым огнем для разогрева не электрических паяльников газовой горелкой и т.п. Для таких случаем можно изготовить маленький паяльник, который нагревается до температуры плавления припоя с помощью двух пальчиковых батареек. Он рассказывает, что для этого нужно приготовить и все нужные действия. Круче в китайском интернет-магазине.

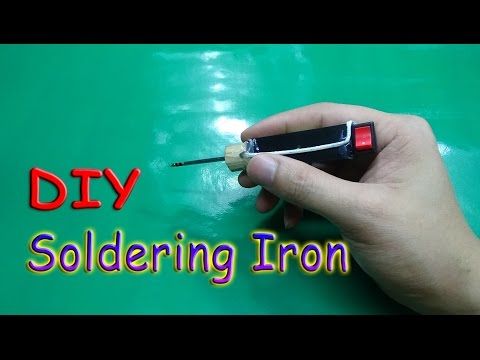

Паяльник с батарейками

Товары для изобретателей Ссылка на магазин.

Материалы

Для изготовления портативного паяльника понадобятся пальчиковые батарейки A2, желательно, чтобы это были мощные дорогие батарейки. Также потребуется саморезы, несколько шайб из текстолита или эбонита либо стеклоткани. Деревянный брусочек, коннектор для подключения батарей, один выключатель, стеклоткань, медная проволока и нихромовая проволока. Проволока сечением 0,17 миллиметра. Длина 2,5 сантиметра.

Электроника для самоделок вкитайском магазине.

Действия

Сначала нужно отрезать небольшой кусочек медной проволоки. Далее отрезаем стеклоткань и наматываем на проволоку. Наматываем вместе с пленкой, так как она при включении паяльника прогорит. Теперь накручиваем нихромовую проволоку. На конце медной проволоки делаем ушко. Надеваем шайбы и прикручиваем деревяшки.

В заключение протягиваем провода через выключатель и подключаемых к нихромовой проволоке. В результате всей проделанной работы и миниатюрный паяльник, который работает на батарейках готов.

Теперь можно его проверить. Ставим внутри батарейки, включаем и видим, что появился дым. Это связано с тем, что нихромовая проволока нагрелась и начал плавится целлофан, который не был ранее снят.

Сколько живу- такого не видел! Вот умница. Золотые руки у тебя брат! Думаю что ты всё так досконально делаешь. Жаль что я не смогу повторить этого. Вот мечтаю иметь паяльник хоть какой нибудь.

Как вариант, корпус паяльника можно сделать из 20 кубового шприца. Отлично подходит для формата 18650. Ну и покрасить баллончиком или женским лаком. + вставить платку для заряда Li-Ion’ых аккумуляторов.

Метод изготовления жала прост до невозможности, но даже такой спиралью, без защиты, легко можно убить аккумулятор, банально разрядив его ниже допустимого порога.

Можно распотрошить одноразовую электронную гадость: в ней нихромовая нить уже сразу на стекловолокне и на 3.7В, и плюсом ещё идёт LiIon аккумулятор на ~ 300 мАч с контроллером.
PS: Как устроена многоразовая эл. гадость, я не в курсе.

Короче, этот микроконтроллер не подойдёт, — он через несколько секунд (ок.10) работы сам отключает питание на спираль. А диаметр корпуса одноразовой эл. гадости слишком мал для паяльника. В нём стоит аккумулятор типоразмера 08570 (8мм в диаметре).

У Вас в видео мелькнул газовый паяльник от дремеля. И видно что у Вас жало не штатное стоит на нем. Сами ли делали, если да то подскажите как или снимите об этом видео. Они горят очень быстро т.к. сложно выставить температуру на газу))), а стоят они весьма и весьма (да и найти их не 5 минут дело).
А за видео однозначно.

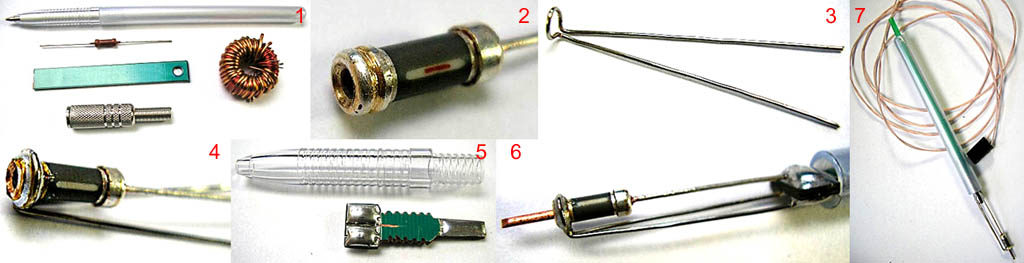

В другой статье более навороченный мини паяльник.

Как сделать паяльник на батарейках своими руками?

В работе электромеханика или радиоэлектроника одним из важных инструментов является паяльник. Он может быть выполнен в форме ручки. Такие устройства продаются в специализированных магазинах. Если по каким-то причинам воспользоваться обычным паяльником не удается, можно применить портативную модель. Причем сделать ее можно самостоятельно.

Паяльник на батарейках, собранный своими руками, будет внешне отличаться от покупного инструмента. Однако по функциональности он ничем не будет уступать представленным в продаже моделям оборудования. Как создать такой паяльник, интересно будет узнать каждому электромонтажнику.

Назначение портативного паяльника

Мини-паяльник на батарейках предназначен для проведения практически всех видов электромеханических работ. Если другие разновидности подобного оборудования имеют четкую специализацию, этот прибор способен выполнять множество различных операций. Так, с его помощью получится припаять провода, произвести работы с радиатором, восстановить функции сетевого разъема и т. д.

Особенно удобен портативный паяльник при проведении электромонтажных операций с небольшими деталями. Это могут быть микросхемы, небольшие электронные приборы (часы, таймеры и т. д.). Также его применяют при создании самодельных зарядных устройств для телефонов, планшетов и прочих гаджетов. В радиоэлектронике также выполняется множество операций при помощи небольшого портативного паяльника.

При самостоятельном изготовлении представленного оборудования можно добиться высокого качества паяльника. Также стоимость портативного паяльника будет гораздо меньше, чем у покупных моделей.

Особенности

Самодельный паяльник на батарейках будет иметь небольшую мощность. Этот показатель не будет превышать 40 Вт. Однако для полноценной работы этого вполне достаточно. Его можно будет применять в небольшой мастерской, где нет места для применения стационарного инструмента. Подобное оборудование пригодится в условиях, где нет возможности подключения паяльника к электросети.

Также портативные приборы подходят для проведения операций с чувствительными деталями и элементами различных устройств. Паяльники подобного типа используют в своей работе ювелиры, мастера по ремонту часов и даже стоматологи. Заряда батареек обычно хватает на более чем 300 паек.

Единственным недостатком самодельных портативных паяльников считается их внешний вид. Он не будет конкурировать со стильным дизайном покупных приборов. Однако по многим функциональным показателям такой инструмент будет выигрывать.

Материалы и инструменты

Чтобы сделать мини-паяльник на батарейках своими руками, потребуется подготовить некоторые инструменты и оборудование. Это будет простое устройство, которое пригодится в процессе пайки проводов, микросхем и т. д.Мощность его будет составлять порядка 25-40 Вт. Чтобы создать инструмент самостоятельно, потребуется следующее:

плоскогубцы;
канцелярские нож и ножницы;
провод из меди;
фольга из меди;
нихромовая нить;
изолента;
металлическая полость для корпуса электронагревателя;
силикатный клей;
рукоять из дерева или пластика, устойчивая к нагреву;
тальк;
2 пальчиковые батарейки.

После подготовительного этапа можно приступать к работе.

Все ее этапы необходимо провести в точном соответствии с указаниями профессиональных мастеров. В этом случае качество паяльника будет высоким.

Если тонкий лист из меди найти не получилось, без него можно обойтись. Его заменяют фольгированным стеклопластиком. Для этого текстолист необходимо нагреть утюгом. Край фольги нужно накрутить на стержень. По мере движения утюга по плоскости листа, металлический лист накручивается в виде трубочки. Фольгу нужно сматывать осторожно, не допуская ее разрывов.

Создание жала

Создавая паяльник от батареек своими руками, следует начать с изготовления его главного элемента (жала). Для этого потребуется достаточно толстый отрезок проволоки из меди. Ее конец с одной стороны необходимо заточить под оптимальный рабочий угол. Эту процедуру производят при помощи канцелярского ножа. Край проволоки также можно обработать напильником мелкой зернистости.

Форма заточки обычно имеет вид кончика отвертки (напоминает лопатку). Рабочая поверхность имеет двугранную конфигурацию. Ее скос должен составлять порядка 45º. Обычно толщина жала равняется около 5 мм в области рабочей поверхности.

Если требуется создать миниатюрный паяльник, толщина представленного элемента может составлять всего около 2 мм. Такое игольчатое жало следует заточить в форме конуса. Если требуется выполнять специальные работы, размер проволоки может быть другим. Также может отличаться и форма жала. Например, острие может иметь любую конфигурацию или толщину.

Рабочую поверхность необходимо покрыть припоем (тонким слоем). Со временем в процессе работы такой слой придется наносить снова.

Электроизолирующая масса

Рассматривая, как сделать мини-паяльник на батарейках, следует уделить внимание процедуре изготовления электроизолирующей смеси. Для этого потребуется клей (силикатный). Его перемешивают с порошком талька. Должна получиться масса с вязкостью похожей на жидкую сметану. Этот раствор необходимо при помощи пинцета нанести на цилиндрическую часть жала. Это действие также можно выполнить инертной пластиной достаточной жесткости.

Смесь талька с силикатным клеем очень липкая. Это немного усложняет работу. Поэтому поверх нее следует насыпать немного пудры из талька. Это позволит избежать прилипание раствора.

Первый этап создания элемента нагрева

Паяльник от батареек своими руками обладает особым нагревательным элементом. Для его изготовления на подготовленное ранее жало надевают трубку из медной фольги. Ее длина должна составлять 3 см. Из трубки должно выходить жало. Его открытая часть не должна быть более 1 см.

Эту конструкцию следует покрыть тонким слоем подготовленной заранее электроизолирующей массы. Конструкцию необходимо высушить над газовой или электрической конфоркой. Температура при этом должна быть порядка 150ºС. Слой нанесенного материала запечется и станет твердым.

Затем на нагревательный элемент необходимо намотать тонкую нихромовую проволоку диаметром 0,2 мм. Ее потребуется около 35 см. Спираль из проволоки наматывают очень аккуратно. Витки должны плотно прилегать друг к другу.

Прямые концы проволоки выводятся за пределы нагревательного элемента. Один из них должен иметь длину 3 см, а другой – 6 см.

Второй этап создания нагревательного элемента

Паяльник беспроводной на батарейках нуждается в применении нагревательного элемента с требуемыми техническими характеристиками. От качества изготовления этой детали будет зависеть работа оборудования. После проведения обмотки, ее покрывают электроизолирующей массой. Процесс сушку над конфоркой повторяется.

Когда раствор клея с тальком высохнет, оставленный конец проволоки длиной 6 см необходимо завести за корпус нагревательного элемента. Его плотно крепят к телу трубки. Далее снова наносится электроизолирующий слой. Процедура сушки повторяется.

На этом процедура изготовления нагревательного элемента практически завершена. Единственное, что еще должен сделать мастер, так это покрыть выходящие концы проволоки электроизолирующей смесью. Ее наносят на проволоку на половину длины. Далее раствор сушат над конфоркой.

Сборка инструмента

Существует определенная последовательность сборки подготовленных заранее элементов портативного оборудования. Ее необходимо внимательно рассмотреть перед тем, как сделать паяльник из батарейки и представленных выше подручных средств.

Концы нагревательного элемента нужно соединить с аккумуляторами. Это можно сделать при помощи двух небольших проволок из меди. Места соединений необходимо обмотать изолентой. Соединенные батарейки следует поместить в подготовленный корпус. Он может быть деревянным или пластиковым.

Чтобы работать с таким инструментом было удобнее, можно изготовить самостоятельно для него подставку. Перед началом работы необходимо проверить качество сборки. Такую модель можно сделать с сетевым шнуром. В этом случае потребуется применять понижающий трансформатор 220/12В.

Отзывы пользователей

Самодельный паяльник на батарейках, отзывы о котором предоставляют пользователи, изготавливается достаточно быстро. Существуют и другие методики создания представленного оборудования. Рассмотренная выше процедура является одной из самых простых. Поэтому она подойдет даже для начинающего мастера.

Создание портативного мини-паяльника обойдется относительно недорого. Если все материалы есть под рукой, собрать инструмент не составит труда. Однако для тех, кто не располагает достаточным количеством времени или умениями, рекомендуется приобрести в специализированном магазине уже готовый паяльник.

Пользователи отмечают, что при выполнении всех пунктов создания портативного инструмента, готовое изделие на порядок отличается от покупных аналогов. Прибор не будет иметь элегантный внешний вид, но его функциональность, долговечность и качество будут выше, чем у средних моделей представленного в продаже оборудования.

Материалы для подставки

Самодельный паяльник на батарейках будет комфортнее в эксплуатации при наличии подставки. Для ее изготовления потребуется металлическая коробочка или крышка, а также куски фанеры прямоугольной формы. Следует подготовить деревянные штапики, саморезы, гвозди, а также скобу W-образной конфигурации.

Стол, на котором будет производиться сборка подставки, нужно застелить (рекомендуется газетой). Из фанеры нужно вырезать планки. Одна из них будет широкая, а две другие узкие. Первая планка будет служить основанием подставки. Две узкие полоски из фанеры необходимо для крепления короба.

При желании в одной из планок можно просверлить отверстия. В них вставляются баночки с подручными материалами (флюс для пайки, канифоль, припой).

Сборка подставки

Создавая паяльник на батарейках, следует правильно собрать и подставку для него. Металлическую коробочку необходимо закрепить при помощи саморезов на узких планках из фанеры. Крепежные элементы врезаются в боковые стенки.

Созданную конструкцию необходимо прочно зафиксировать на широкой планке из фанеры. W-образную скобу из жести прикрепляют напротив отверстий для баночек с подручными материалами. Сюда в процессе работы можно будет класть паяльник.

Под фанерой со скобой следует смонтировать ряд из деревянных штапиков. Это будут ребра жесткости. В железную крышку следует поместить губку из специального целлюлозного материала. Она потребуется в процессе пайки для очистки жала.

Подставка для паяльника готова. В нее можно установить баночки с канифолью и припоем. Пользоваться самодельным паяльником в этом случае будет гораздо удобнее.

Рассмотрев, как создается паяльник на батарейках, каждый желающий сможет самостоятельно собрать подобное оборудование. При наличии достаточного количества свободного времени эту процедуру сможет выполнить даже начинающий мастер. При этом получится создать прибор высокого качества. Он будет функционировать долго и эффективно.
