Как нарезать резьбу плашкой – нарезание резьбы на трубе, таблица резьб.

При необходимости ручной нарезки наружных резьб для трубного соединения, изготовления шпильки или болта под гайку с метрической резьбой, чаще всего используется простой, но достаточно эффективный инструмент – плашка. Процесс подготовки резьбы достаточно прост, если точно следовать ниже приведенным инструкциям.

Подготовка к нарезанию резьбы плашкой

Прежде чем нарезать резьбу плашкой на пруту или на трубе необходимо подобрать инструмент нужного диаметра и шага. Сама плашка представляет собой гайку с режущими зубцами конической формы с отверстиями для крепления в воротке. Плашки могут быть цельными, разрезными, раздвижными, иметь круглую, квадратную или шестигранную форму.

В первую очередь необходимо подобрать материал и инструмент требуемого диаметра. Ниже приведена таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу М6


Как видим по таблице, для нарезки резьбы М6 нам необходим прут диаметром 5,8 мм. При более высоких диаметрах резьб есть допустимое минимальное и максимальное значение толщины прута. Нарушать его нельзя – при превышении диаметра вы рискуете сломать плашку, при значении меньше минимального – получите слабую резьбу.

Перед тем как начать нарезание наружной резьбы плашкой, помимо самого инструмента и заготовки, необходим подходящий по форме и размеру вороток, а также машинное масло. После этого можно приступать непосредственно к самой нарезке.

Порядок нарезки резьбы

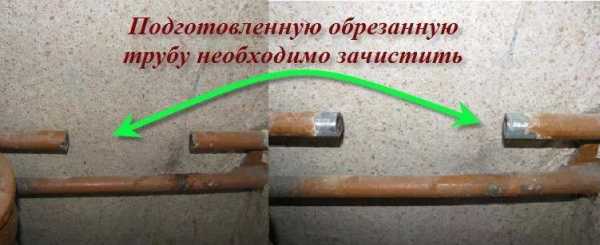

Перед началом нарезки необходимо снять фаску с наружной части трубы или заготовки под углом 45°. Это необходимо для облегчения первых витков и фиксации плашки.


Дальнейшие действия:

• Закрепите трубу или заготовку в строго вертикальном положении. Наилучшим вариантом чтобы избежать перекосов являются слесарные тиски, но можно использовать и газовый ключ.
• Смажьте инструмент маслом.
• Приложите плашку к головке прута в строго горизонтальном положении и начните с первых нескольких кругов.
• При явном перекосе на первых кругах снимите плашку, обстучите заготовку и начните заново.
• При вращении на первых витках одновременно равномерно нажимайте на ручки воротка для начала процесса резки.
• После нескольких первых витков проверьте правильность нарезки. Это можно сделать по горизонтальности плашки и воротка, что можно проверить уровнем. Далее, при правильном положении инструмента, можно продолжить нарезание трубной резьбы плашкой на всю необходимую длину.
• При достижении примерно середины длины вдавливающее усилие можно ослабить, далее начинается процесс самозатягивания.
• После одного – двух витков необходимо провернуть плашку на половину оборота назад для удаления стружки.
• После нарезки на нужную длину просто верните инструмент обратно по готовой резьбе.

Необходимо учесть, что плашка может иметь несколько номеров, чаще всего 2. В этом случае после нарезки черновой резьбы необходимо поочередно пройтись каждым из номеров для окончательного формирования профиля резьбы.

mekkain.ru

Нарезание резьбы плашками и метчиками – пошаговая инструкция

Часто во время выполнения домашнего ремонта возникает необходимость сделать резьбу — наружную или внутреннюю. Чтобы не привлекать к этому специалистов, а выполнить самостоятельно – нужно приобрести специальный инструмент. Для нарезания плашками и метчиками не потребуется особых навыков или умений. Достаточно знать их виды и технические параметры.

Немного об особенностях инструмента

На первом этапе следует определиться с типом резьбы. Она разделяется на 2 основные вида: метрическая и дюймовая. Чаще всего используется первая с левым направлением. Чтобы не замерять расстояние между канавками, узнать тип можно по форме. Метрическая резьба в сечении представляет собой равносторонний треугольник, а дюймовая – равнобедренный.

Виды резьбы

В каких изделиях используется определенный тип резьбы? В крепежных изделиях используется метрический вид, а в водопроводах – дюймовый. Помимо этого нужно учитывать следующие факторы, влияющие на проведение процесса нарезания соединительных элементов.

1. Если резьба предназначена для соединения с уже готовой деталью – ее геометрические размеры должны быть соответствующими.
2. При изготовлении крепежных узлов полностью — рекомендовано использовать метрический тип.
3. Диаметр заготовки должен отличаться от размера резьбы. Для наружной – в меньшую сторону, для внутренней – в большую.

Самостоятельное нарезание резьбовых соединений выполняется с помощью плашек и метчиков. Они изготавливаются из высокопрочной стали с нормированным размером рабочего тела.

Наружная

Плашка представляет собой гайку с внутренними прорезями и наружными фиксаторами для поворота инструмента. Она может быть различной формы — круглой, квадратной или шестиугольной. Если работа проводится в домашних условиях – понадобятся тиски для фиксации детали.

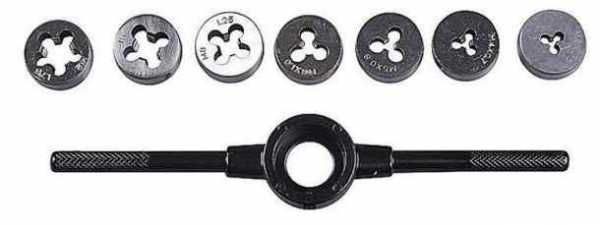

Плашкодержатель и плашки

Перед выполнением работы главное – правильно подобрать диаметр заготовки. Он должен быть на 0,2-0,3 мм меньше, чем размер будущей резьбы. Для метрической можно воспользоваться данными из таблицы.

Заготовку следует предварительно подготовить. Если ее сечение не представляет собой круг – нужно выполнить обточку. Затем на торцевой части снимается конусная фаска для наметки первого витка резьбы.

Далее нужно следовать точно по инструкции:

1. Закрепив заготовку в тисках, проверяется правильность ее расположения.
2. Установка плашки в плашкодержатель. Ее поверхность должна находиться в одной плоскости с поверхностью торца заготовки.
3. Первый виток выполняется с небольшим усилием. Важно выполнять повороты в правильном направлении.
4. Дойдя до нижней границы – плашку нужно проворачивать в обратном направлении.

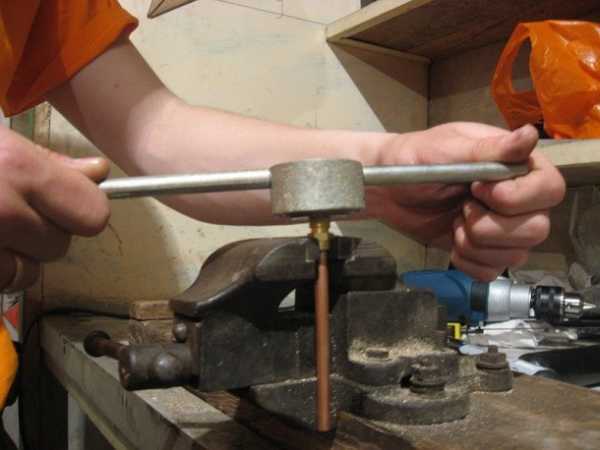

Нарезание наружной резьбы

Одного такого прохода будет недостаточно для формирования резьбы с хорошей геометрией. Рекомендуется повторить процедуру 3-4 раза, пока плашка не будет свободно закручиваться на заготовку. Для проверки качества следует закрутить гайку соответствующего диаметра. Если будет наблюдаться усилие – можно обработать наружную часть заготовки наждачной бумагой мелкой зернистости.

Внутренняя

Для формирования внутренней резьбы необходимо использовать метчики. Они представляют собой цилиндр с наружной насечкой. Если необходима обработка небольших деталей, диаметром до 20 мм – можно использовать ручной вид метчика. Для больших размеров необходима механическая обработка с использованием станка.

Работа с метчиком

Лучше всего использовать полный комплект метчиков. Он включает в себя три детали, которые предназначены для чернового, промежуточного и окончательного формирования резьбовых отверстий. Если в домашнем наборе есть дрель — рекомендуется приобретать метчики с хвостовым креплением.

Заготовку следует зафиксировать. Если это крупногабаритная деталь – это можно сделать с помощью струбцин. Для небольших изделий используют тиски. Закрепив деталь, проверяется ее расположение относительно метчика. Ось последнего должна быть строго перпендикулярна плоскости заготовки. Первый проход будет делаться с большим усилием. Не нужно забывать, что для этого нужно использовать метчик для грубой обработки. Сформировав первичную резьбу, применяется метчик для промежуточной. И только после него можно приступать к окончательной обработке.

Для

ismith.ru

Нарезание резьбы метчиком. Как нарезать резьбу вручную?

Нарезание резьбы метчиком

Содержание статьи

Качество резьбового соединения зависит во многом от хорошей резьбы. Чтобы самому нарезать резьбу метчиком, следует приложить немало усилий, зато полученный результат приятно порадует.

Нарезание резьбы метчиком — как нарезать резьбу вручную?

О том, как нарезать резьбу резьбонарезным устройством рассказывалось ранее. Резьбонарезное устройство от устройства метчика отличается сильно, но принцип нарезания резьб и тем и другим инструментом остаётся прежним.

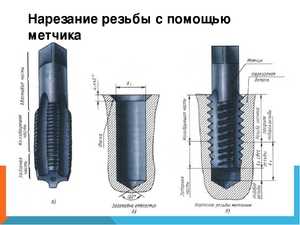

Метчик, это слесарно-токарный инструмент, по своей форме чем-то напоминающий длинный стержень. Внутри этого самого стержня расположены режущие элементы, при помощи которых и происходит нарезание резьбы вручную.

Метчик можно использовать не только лишь для того, чтобы нарезать новую резьбу. При помощи этого инструмента можно также восстановить резьбу, сделав её как «новую».

По принципу работы, метчики бывают ручными и машинными. Машинные метчики закрепляются на токарный станок, а нарезание резьбы происходит в автоматическом режиме.

Как выбрать тип метчика?

Для нарезания резьбы вручную, сначала нужно правильно выбрать тип метчика. Выбор метчика для нарезания резьбы зависит, прежде всего, от:

• Шага резьбы;
• Профиля;
• Формы резьбового соединения;
• Допуска;

Кроме этого, на выбор конкретного метчика влияет и материал изготовления деталей, на которых будет нарезаться резьба. Основной же выбор метчика, в первую очередь зависит от диаметра нарезаемой резьбы.

Нарезание резьбы метчиком вручную

Нарезание резьбы метчиком происходит следующим образом. Деталь, на которой необходимо нарезать резьбу закрепляется в тиски или другое устройство. Главное чтобы деталь была надежно зафиксирована в устройстве, поскольку при нарезание резьбы метчиком нужно будет прикладывать большое усилие.

Затем в детали для нарезания резьбы метчиком высверливается отверстие в зависимости от типа резьбы — глухое или сквозное. По диаметру высверливаемое отверстие должно быть несколько меньше, чем диаметр режущих элементов метчика.

Обязательно на верхней кромке отверстия для нарезание резьбы метчиком нужно снять фаску. После этого, берется метчик и устанавливается в высверленное отверстие, которое должно располагаться в тисках фаской вверх.

Нарезание резьбы метчиком производится по часовой стрелки, всё время, вдавливая метчик в отверстие. Вдавливать метчик необходимо плавно, без лишних рывков, постепенно проворачивая его, таким образом, до получения чистой и ровной резьбы.

Сделав несколько поворотов метчиком по часовой стрелке, его возвращают в обратном направлении, тем самым, избавляясь от скопившейся металлической стружки.

Во время нарезания резьбы необходимо своевременно охлаждать метчик, в противном случае можно легко испортить инструмент. Если нарезается алюминиевая резьба, то метчик охлаждается керосином, если режется резьба на медной детали, то скипидаром, при нарезании же стальной резьбы, охлаждать метчик лучше всего эмульсией.

samastroyka.ru

Как правильно нарезать резьбу – Мекка инструмента

О том, как правильно нарезать резьбу можно говорить очень долго. Этому посвящены целые книги и монографии. Но, подавляющее большинство используемых резьб не требует особых навыков при нарезке, и на основных методах мы и остановим наше внимание.

 Нарезание внутренних резьб

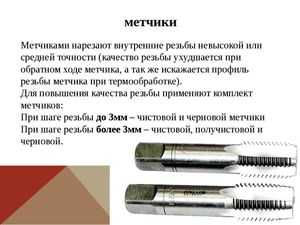

Для нарезания внутренних резьб используются метчики – инструменты наподобие винта с режущими канавками. Как правило, для нарезки требуется два метчика для черного и чистового прохода. Разница – в глубине прорезания канавок. Есть и трехпроходные метчики, и иные варианты нарезки. Для работы с ними необходимы специальные воротки, которые могут быть различными по конструкции, но обязательно должны подходить по размеру к рабочему инструменту.

Перед нарезкой резьбы очень важно подготовить отверстие нужного диаметра. В противном случае вы либо сломаете метчик (при диаметре отверстия менее требуемого), либо получите некачественную резьбу. Так, если необходима внутренняя резьба М10, т. е. 10 мм по диаметру канавки, то диаметр отверстия должен составлять 8,5 мм. Определяется это исходя из шага резьбы. Для М10 он составляет 1,5 мм и, соответственно требуемый диаметр отверстия будет составлять 10-1,5=8,5 мм. Шаги резьб можно узнать с помощью специальных формул, хотя более простым вариантом будет не высчитывать диаметр, а узнать его значение из таблицы.

После подготовки отверстия переходим непосредственно к рассмотрению вопроса как правильно нарезать резьбу. Крепим метчик в держатель и начинаем не спеша вкручивать его в отверстие, особое внимание уделяя соблюдению точности направления. Нарезка производится по часовой стрелке с приложением определенных усилий.

Для успешной нарезки метчик должен быть острым и качественным. Длительность его работы и вероятность поломки зависят от использования смазки. Несколько капель масла не только облегчат нарезку, но и улучшат качество резьбы. Это особенно важно для нарезки глухих отверстий. Естественно, что для работы не помешает наличие определенных навыков, которые приходят вместе с практикой. Впрочем, данная операция сравнительно проста и навыки приобретаются после 3-4 резьб.

Как правильно нарезать резьбу на болту или шпильке

Болты, шпильки и иные подобные крепёжные элементы имеют внешнюю резьбу и вам, соответственно, понадобится плашка (лерка) или клупп. Первые используются для метрических резьб, клуппы – для трубных. Нарезание клуппом немного проще – у них есть специальные заходы на трубы (одел и начал нарезать) и держатели-трещотки. Для работы плашкой очень важно ровно сделать первые витки, поэтому настоятельно рекомендуется предварительно сделать небольшую фаску напильником.

В отличие от внутренних резьб здесь нет сложностей с диаметрами. Так, для резьбы М10 понадобится заготовка с диаметром 10 мм. Основные правила нарезки мало, чем отличаются от работы метчиком. Плашки должны быть острыми и качественными, а при нарезке использоваться смазка. Иногда сложнее начать резьбу и если будет заметен перекос, то необходимо отрезать бракованный участок и начать снова. Для любого типа резьбы заготовку необходимо плотно зафиксировать в тисках.

В заключение…

В завершение хочется предупредить, что существует ещё одна формула определения диаметра отверстия для внутренней резьбы – диаметр метчика х 0,8. Но она актуальна только для ручных трехпроходовых метчиков. Для всех остальных случаев лучше использовать соответствующие таблицы.

И, конечно же, успех нарезки и качество резьбы во многом зависят от качества самого инструмента. Впрочем, эта проблема легко решаема – ведь в Интернет-магазине «Мекка инструмента» вы найдете любой требуемый инструмент по привлекательной цене.

mekkain.ru

❶ Как нарезать резьбу плашкой 🚩 диаметр прутка под резьбу 🚩 Квартира и дача 🚩 Другое

Если для сверления отверстий с неточным значением диаметра используются сверла соответствующего размера, то подходящий для нарезания наружной резьбы пруток найти довольно проблематично. Эту проблему можно решить предварительным стачиванием прутка стандартной толщины. Для этого изделие зажимают в патрон дрели и обрабатывают наждачной бумагой равномерно по всей длине, периодически делая замеры штангенциркулем.

www.kakprosto.ru

Как нарезать резьбу метчиком |Строительство и ремонт своими руками

Многим хоть раз, но приходилось сталкиваться с ситуацией, когда необходимо нарезать резьбу в какой -либо детали самостоятельно. Умение нарезать резьбу может понадобиться как в быту,так и на производстве. Как правильно нарезать резьбу, какой понадобится инструмент для этого и чем это сделать расскажем в данной статье.

Прежде всего резьба бывает внешняя и внутренняя. Для нарезания внешней резьбы потребуется плашка (иногда ее называют лерка) или клупп. Более подробно про то как нарезать внешнюю резьбу советуем почитать здесь. Цель же данной статьи ознакомить с нарезанием резьбы метчиком.

Внутреннюю резьбу нарезают при помощи метчиков. Как правило, комплект состоит из двух метчиков. Чтобы резьба получилась качественной, без разрывов и перекосов, сначала резьбу нарезают первым номером метчиком, который имеет острый заход и более тупые грани, затем резьбу проходят вторым номером метчиком (еще называют чистовым), который имеет более тупой заход и более острые режущие грани.

Конечно же, резьбу можно нарезать сразу чистовым метчиком, но в этом случае потребуется большее усилие, из-за чего инструмент можно сломать, и к тому же он гораздо быстрее выйдет из строя.

                                      Как нарезать резьбу метчиком.

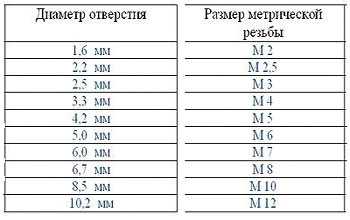

Для того, чтобы нарезать внутреннюю резьбу в уже высверленном отверстии требуется знать его диаметр. Важно для того, чтобы правильно подобрать метчик. Диаметр сверла берется по таблице.

Измерить диаметр отверстия в котором требуется нарезать резьбу можно при помощи штангенциркуля.

Если требуется нарезать резьбу в глухом отверстии следует знать, что глубина глухого отверстия должна быть при этом больше на несколько миллиметров чем предполагаемая длина резьбы.

Перед тем как приступать к нарезанию резьбы смажьте метчик и отверстие машинным маслом. Выбрав необходимый метчик для отверстия закрепите его в метчикодержателе. После этого введите метчик в отверстие и начинайте осторожно вращать его по часовой стрелке. Потребуется определенное усилие прежде чем метчик начнет врезаться в заготовку. Не перекашивайте метчик, следите чтобы он ровно заходил в отверстие. Если почувствуете, что метчик стал труднее нарезать резьбу,то сделав полоборота, ¼ оборота проверните назад. Это необходимо, чтобы обломить стружку, тогда нарезание резьбы пойдет легче. Периодически повторяйте это действие.

Приложение больших сил при нарезании резьбы может привести к поломке метчика. Для того, чтобы извлечь обломок метчика выступающий из отверстия возьмите плоскогубцы, захватите его и выверните. В случае, если обломок метчика не выступает из отверстия, можно попробовать достать его опустив в отверстие гвозди или согнутую П-образную проволоку и вывернуть его, воспользуйтесь для этого теми же плоскогубцами. Если остатки метчика никак не вывернуть, тогда его разбивают пробойником. Если отсутствует полный комплект метчиков, тогда при наличии только одного чернового метчика пройдите несколько раз им резьбу, а затем обильно смазав болт с таким же шагом резьбы прогоните им резьбу. Данный способ эффективен при нарезании резьбы в заготовках из алюминия и латуни.

Если у вас отсутствует вороток для метчика, то можно воспользоваться гаечным ключом. Можно вороток для метчика сделать и самому. Понадобится металлическая полоска толщиной 5—8 мм. В середине высверливаем отверстие, которое должно быть меньше размера под метчик на 1—3 мм. Затем надфилем или небольшим квадратным напильником выпиливается в отверстии квадрат.

Надеемся, что статья про то как нарезать резьбу метчиком будет вам полезна!
