Условные обозначения на гидросхеме, как читать гидросхему

Главная / Библиотека / Условные обозначения на гидросхеме


Условные графические обозначения– это азбука мира гидравлики, без умения читать принципиальные схемы трудно, а порой невозможно разобраться в устройстве той или иной гидравлической системы. Приведенная ниже таблица даст основное представление о графическом обозначении некоторых гидравлических компонентов. Хочу обратить внимание, что символы в таблице, соответствуют стандарту ISO (ISO 1219-1) и в некоторых случаях могут отличаться от символов ЕСКД и ГОСТ (ГОСТ 2.781-96 можно скачать тут).

Но порой, даже выучив все условные обозначения, остаются проблемы с пониманием для чего конкретный символ применяется в цепи и как он работает в реальной жизни. Все эти вопросы мы постараемся разобрать позже, а в данной статье немного поговорим о таких простых и наиболее распространенных графических символах как линии.

Основным элементом любой схемы являются линии разных типов. Чаще всего встречаются сплошные черные линии, которые мы будем называть основными или базовыми. Данный тип линии используют при начертании основных символов, а также для обозначения напорных (высокого давления), сливных (низкого давления) и всасывающих магистралей.

Другим типом является штрих-пунктирная линия. Данная линия применяется чаще всего применяется для группирования компонентов в рамках одного узла. Примером может служить распределитель с пилотным управлением или любой другой узел содержащий в себе клапаны картриджного типа.

Третьим типом является пунктирная линия. Как правило, применяется в двух случаях: для обозначения дренажных и пилотных гидравлических линий. Пилотные линии используют гидравлическую энергию и служат для управления другими клапанами или сигнализации. Дренажные это любые линии утечек жидкости требующие обозначения на схеме.

Особое внимание следует обращать на пересечения и соединения линий:

  • 1.Не все скрещенные линии являются соединением (отличительной особенностью соединения является точка на пересечении)
  • 2.Не все пересекающиеся линии на схеме пересекаются в реальной гидросистеме
  • Как уже говорилось, основная линия задействована и в начертании фигур основных компонентов гидросхем. Наиболее распространены три фигуры : круг, квадрат и ромб. Практически все гидравлические символы использует одну и фигур. В основе графического изображения гидромотора, гидронасоса, а также измерительных приборов лежит круг. Квадрат распространен в начертании клапанов и распределителей. Ромб используют для фильтров и теплообменников.

    Описание

    Обозначение на схеме

    Основные линии (Basic lines)

    Линии управления(Pilot lines)

    Дренажные линии(Drain lines)

    Линии границы (Boundary lines)

    Электрические линии(Electric lines)

    Направление движения жидкости (гидравлика)

    Направление движения газа (пневматика)

    Направление вращения (Direction of rotation)

    Пересечение линий

    Соединение линий

    Быстроразъемное соединение (БРС)(Quick Coupling)

    Гибкая линия

    Заглушка

    Регулируемый компонент(Variable Component)

    Компоненты с компенсатором давления

    Бак открытого типа (атмосферное давление в баке) (Reservoir Vented)

    Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized)

    Линия слива в бак (выше уровня жидкости)

    Линия слива в бак (ниже уровня жидкости)

    Электрический мотор (Electric Motor)

    Гидроаккумулятор пружинный(Spring Loaded accumulator)

    Гидроаккумулятор газовый(Gas Charged accumulator)

    Нагреватель(Heater)

    Теплообменник (охладитель)(Cooler)

    Фильтр(Filter)

    Манометр

    Термометр

    Расходомер (Flow meter)

    Клапан сброса давления (“сапун”)(Vented Manifold)

    Насосы и моторы
    (Pumps & motors)

    Насос постоянного объема (нерегулируемый) (Fixed Displacement)

    Насос постоянного объема (нерегулируемый) реверсивный

    Насос переменного объема (регулируемый) (Variable Displacement)

    Насос переменного объема (регулируемый) реверсивный

    Гидравлический мотор постоянного объема (нерегулируемый)

    Гидравлический мотор постоянного объема (нерегулируемый) реверсивный

    Гидравлический мотор переменного объема (регулируемый)

    Гидравлический мотор переменного объема (регулируемый) реверсивный

    Насос-мотор (нерегулируемый) (Combined pump and motor)

    Насос-мотор (регулируемый) (Combined pump and motor)

    Гидростатическая трансмиссия(Hydrostatic transmission)

    Гидроцилиндры

    Цилиндр одностороннего действия(Single acting)

    Цилиндр двустороннего действия (Double Acting)

    Цилиндр двустороннего действия с двусторонним штоком(Синхронный)
    (Double actin, Double end rock)

    Плунжерный гидроцилиндр

    Телескопический гидроцилиндр

    Гидроцилиндр с демпфером(Cushion)

    Гидроцилиндр с регулируемым демпфером(Adjustable Cushion)

    Гидроцилиндр двустороннего действия дифференциальный (differential pistion)

    Клапаны (Valves)

    Обратный клапан (Check valve)

    Обратный клапан управляемый (Check valve)

    Клапан “или” (Shuttle valve)

    Дроссель нерегулируемый (Throttle valve-fixed output)

    Дроссель регулируемый(Throttle valve-adjustable output)

    Дроссель регулируемый с обратным клапаном

    Делитель потока (Flow dividing valve)

    Нормально закрытый клапан(Normally closed valve))

    Нормально открытый клапан(Normally open valve))

    Регулирующий давление клапан – нерегулируемый (Pressure limiting valve, Fixed))

    Регулирующий давление клапан – регулируемый (Pressure limiting valve, Variable))

    Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line))

    Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line))

    Предохранительный клапан(Pressure Relief Valve(safety valve))

    Реле давления (Pressure Switch)

    Кран (Manual Shut-Off valve)

    Тип управления

    Пружина(Spring)

    Возврат пружиной (Spring return)

    Ручное управление(Manual)

    Кнопка(Push Button)

    Рычаг (Push-Pull Lever)

    Педаль (Pedal or Treadle)

    Механическое управление (Mechanical)

    С фиксацией (Detent)

    Пилотное управление внешним давлением (Pilot Pressure)

    Пилотное управление внутренним давлением
    (Pilot Pressure – Internal Supply)

    Гидравлическое управление (Hydraulic operated)

    Пневматическое управление (Pneumatic operated)

    Пневмо-гидравлическое управление (Pneumatic-hydraulic operated)

    PVEO

    PVEM

    PVeH

    Соленоид(Solenoid)

    Управлением мотором (Motor operated)

    Сервопривод(Servo Motor)

    Компенсация давления (Pressure Compensated)

    Распределители
    (Directional valves)

    2-х позиционный распределитель

    3-х позиционный распределитель

    2-х позиционный распределитель без фиксации

    2-х позиционный, с двумя крайними позициями и нейтралью

    2-х позиционный, 2-х линейный

    2-х позиционный, 3-х линейный

    3-х позиционный, 4-х линейный

    Распределитель с механической обратной связью (Mechanical feed back)


    При использовании материалов сайта ссылка на источник обязательна.
    Copyright ©2015 Компания Гидростат

    Условные графические обозначения. Таблица 3.6 – Насосы. Включая элеватор (эжектор), согласно ANSI/ASHRAE Standard 134-2005 = СТО НП АВОК

    Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.


    Поиск на сайте DPVA

    Поставщики оборудования

    Полезные ссылки

    О проекте

    Обратная связь

    Ответы на вопросы.

    Оглавление

    Таблицы DPVA.ru – Инженерный Справочник



    Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Технологии и чертежи/ / Символы и обозначения оборудования на чертежах и схемах. / / Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005 = СТО НП АВОК / / Условные графические обозначения. Таблица 3.6 – Насосы. Включая элеватор (эжектор), согласно ANSI/ASHRAE Standard 134-2005 = СТО НП АВОК

    Поделиться:

    Условные графические изображения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, согласно ANSI/ASHRAE Standard 134-2005, согласно ANSI/ASHRAE Standard 134-2005 = СТО НП АВОК

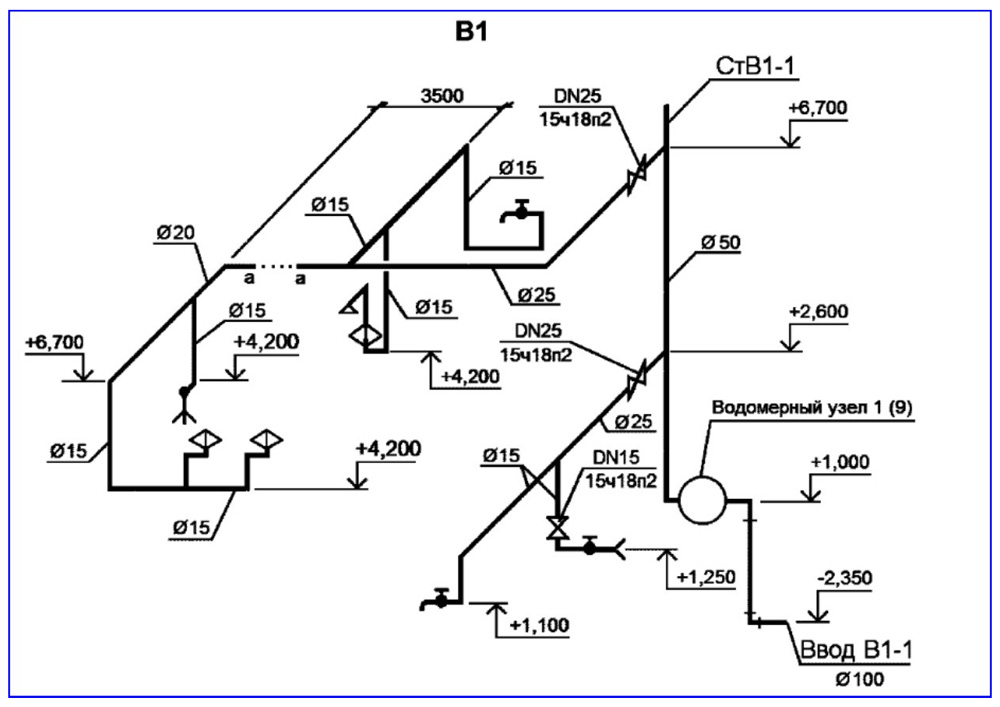

    Условные графические обозначения. Таблица 3.6 – Насосы. Включая элеватор (эжектор)

    Таблица 3.6 – Насосы

    Обозначение

    Наименование

    Код обозначения

    Консольный насос 3. 6.01
    Циркуляционный насос 3.6.02
    Циркуляционный сдвоенный насос 3.6.03
    Линейный насос 3.6.04
    Линейный сдвоенный насос 3.6.05
    Ручной насос 3.6.06
    Элеватор (эжектор) 3.6.07

    Поиск в инженерном справочнике DPVA. Введите свой запрос:

    Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела:

    Поиск в инженерном справочнике DPVA. Введите свой запрос:

    Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
    Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

    Коды баннеров проекта DPVA.ru
    Начинка: KJR Publisiers

    Консультации и техническая
    поддержка сайта: Zavarka Team

    Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

    Как работают насосы с двойной диафрагмой?

    Как работают насосы с двойной диафрагмой? | Verderliquids.com

    Технологии

    Насос AODD — это универсальная рабочая лошадка для широкого спектра жидкостей. Если на объекте есть подача сжатого воздуха, у вас есть надежный насос, готовый к работе.

    Принцип работы мембранного насоса

    Двойная диафрагма представляет собой насос прямого вытеснения, в котором используются две гибкие диафрагмы, которые совершают возвратно-поступательное движение, создавая временную камеру, которая всасывает и выталкивает жидкость через насос. Диафрагмы работают как разделительная стена между воздухом и жидкостью.

    Первый ход

    Две диафрагмы, соединенные валом через центральную секцию, где расположен воздушный клапан. Воздушный клапан предназначен для направления сжатого воздуха к задней части диафрагмы номер один, заставляя его двигаться от центральной секции. Мембрана номер один вызывает ход прессования, выталкивая жидкость из насоса. В то же время диафрагма номер два совершает такт всасывания. Воздух за диафрагмой номер два выталкивается в атмосферу, в результате чего атмосферное давление выталкивает жидкость на сторону всасывания. Всасывающий шаровой клапан отталкивается от своего седла, позволяя жидкости течь мимо шарового клапана в жидкостную камеру.

    Второй ход

    Когда находящаяся под давлением диафрагма номер один достигает конца своего хода, движение воздуха переключается с диафрагмы номер один на заднюю часть диафрагмы номер два с помощью воздушного клапана. Сжатый воздух отталкивает диафрагму номер два от центрального блока, в результате чего диафрагма номер один притягивается к центральному блоку. В насосной камере номер два выпускной шаровой клапан выталкивается из своего седла, а в насосной камере номер один происходит обратное. По завершении хода воздушный клапан снова направляет воздух к задней части диафрагмы номер один и перезапускает цикл.

    Где можно использовать мембранные насосы?

    Мембранные насосы широко используются во многих отраслях промышленности. Существует большое количество конструкционных материалов, доступных для создания невероятного количества конфигураций для работы со сложными жидкостями, такими как

    • Коррозионно-активные химические вещества
    • Летучие растворители
    • Вязкие, липкие жидкости
    • Чувствительные к сдвигу пищевые продукты и фармацевтические продукты
    • Грязная вода и абразивная суспензия
    • Мелкие твердые частицы
    • Кремы, гели и масла

    В дополнение к свойствам по перекачиванию жидкости насос AODD может быть указан для зон ATEX, EC1935/2004, FDA и гигиенических применений 3A среди других отраслей промышленности. меры соблюдения.

    Почему мембранные насосы?

    Насос AODD — это универсальная рабочая лошадка, которая позволяет пользователям в самых разных отраслях промышленности стандартизировать один тип насоса для работы с широким спектром жидкостей. При наличии подачи сжатого воздуха насос можно установить в любом месте, где это необходимо, а при изменении обстоятельств его можно легко перемещать по установке и переключать на другие операции. Независимо от того, требует ли перекачиваемая жидкость осторожного перекачивания, является ли она химически или физически агрессивной, объемный насос AODD предлагает эффективное решение с минимальными затратами на техническое обслуживание.

    Свяжитесь со мной по поводу моей заявки

    У вас есть вопросы по заявке на нашего эксперта по насосам? Хотите узнать, как насосы могут помочь вашему процессу? Оставьте свои контактные данные, и один из наших специалистов по насосам свяжется с вами!

    Как работают насосы с двойной диафрагмой?

    Как работают насосы с двойной диафрагмой?

    Преимущества насоса с двойной диафрагмой

    Насос AODD — это универсальная рабочая лошадка для широкого спектра жидкостей. Если на объекте есть подача сжатого воздуха, у вас есть надежный насос, готовый к работе.

    ПРИНЦИП РАБОТЫ ДВУХМЕМБРАННОГО НАСОСА

    Двойная диафрагма представляет собой поршневой насос прямого вытеснения, в котором используются две гибкие диафрагмы, которые совершают возвратно-поступательное движение, создавая временную камеру, которая одновременно всасывает и выталкивает жидкость через насос. Диафрагмы работают как разделительная стена между воздухом и жидкостью.

    Первый удар

    Две диафрагмы, соединенные валом через центральную секцию, где расположен воздушный клапан. Воздушный клапан предназначен для направления сжатого воздуха к задней части диафрагмы номер один, заставляя его двигаться от центральной секции. Мембрана номер один вызывает ход прессования, выталкивая жидкость из насоса. В то же время диафрагма номер два совершает такт всасывания. Воздух за диафрагмой номер два выталкивается в атмосферу, в результате чего атмосферное давление выталкивает жидкость на сторону всасывания. Всасывающий шаровой клапан отталкивается от своего седла, позволяя жидкости течь мимо шарового клапана в жидкостную камеру.

    Второй ход

    Когда находящаяся под давлением диафрагма номер один достигает конца своего хода, воздушный клапан переключает движение воздуха с диафрагмы номер один на заднюю часть диафрагмы номер два. Сжатый воздух отталкивает диафрагму номер два от центрального блока, в результате чего диафрагма номер один притягивается к центральному блоку. В насосной камере номер два выпускной шаровой клапан выталкивается из своего седла, а в насосной камере номер один происходит обратное. По завершении хода воздушный клапан снова направляет воздух к задней части диафрагмы номер один и перезапускает цикл.

    Где можно использовать насосы с двойной диафрагмой?

    Мембранные насосы широко используются во многих отраслях промышленности. Существует большое количество конструкционных материалов, позволяющих создавать невероятное количество конфигураций для работы со сложными жидкостями, такими как

    • Коррозионно-активные химические вещества
    • Летучие растворители
    • Вязкие, липкие жидкости
    • Чувствительные к сдвигу пищевые продукты и фармацевтические продукты
    • Грязная вода и абразивная суспензия
    • Мелкие твердые частицы
    • Кремы, гели и масла

    В дополнение к свойствам перекачки жидкости насос AODDATEX может быть указан зон, EC1935/2004, FDA и 3A гигиенические приложения среди других отраслевых мер соответствия.
