Как паять стальные детали

Нередко возникает надобность скрепить стальные детали без сверлений, и без сварки. Выручит пайка стали. Но как это сделать правильно, ведь здесь имеются особенные нюансы. Несколько рекомендаций от специалистов.

Какая сталь паяется хорошо

Отдельные марки стали хорошо поддаются пайке, другие паяются с большим трудом, ни с каким припоем соединяться не желают, ни под каким флюсом. Как правило, мягкие стали «для гвоздей» легко паяются. На бытовом уровне это можно объяснить и тем, что материал усеян микроскопическими кратерами и неровностями. Но также имеются электротехнические марки, особо твердые и упругие, и применяемые для валов, точной механики. Здесь уже как повезет…

Вопрос в том, что определить марку на глазок домашнему мастеру невозможно. Узнать насколько хорошо паяется данная деталь из стали, или близкого к ней сплава, можно только экспериментальным путем.

Как выполняется соединение оловом – порядок действий

Все зависит от того, насколько удачно можно залудить данную деталь, насколько прочным окажется контакт оловянного припоя со сталью. Чтобы контакт оказался удовлетворительными, если это возможно вообще, нужно выполнить следующее:

  • зачистку стали, химическую зачистка под припоем;
  • разогрев детали до температуры плавления припоя, нахождение припоя на детали под флюсом некоторое время в текучем состоянии.


Зачистка стали выполняется сперва механически, — наждачной бумагой, убираются слои ржавчины и загрязнений. Затем в качестве флюса применяется состав, который хорошо реагирует с окислами железа.

Наиболее безобидной в применении, но эффективной в данном случае, оказывается ортофосфорная кислота, которую легко приобрести в автомагазине, как «очистку ржавчины».

Требуемая мощность разогревающих устройств полностью зависит от массы деталей.

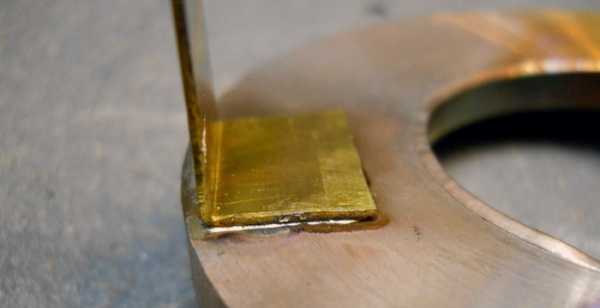

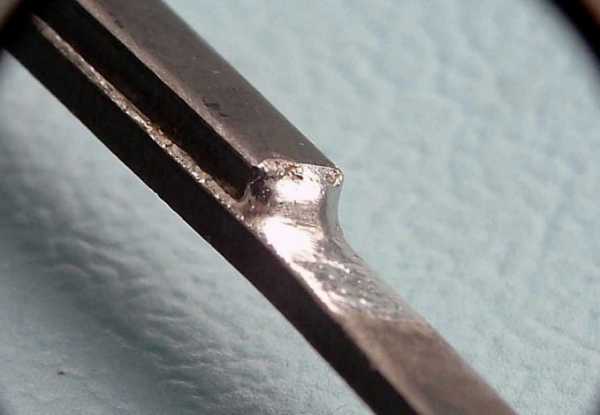

Процесс пайки двух стальных деталей

Если нужно спаять два больших гвоздя, то мощности одного паяльника 100 Вт будет маловато. Для разогрева зажатого в тисках большого гвоздя, или подобной по массе детали из стали, нужно воспользоваться строительным феном. Или газовой горелкой.

Также понадобится вата на палочке, для подачи флюса в зону разогрева, и паяльник от 50 Вт.

  • Зачищенная наждачкой сталь разогревается горелкой.
  • На горячую деталь наносится ортофосфорная кислота и тут же подается паяльником расплавленный оловянный припой.


Как правило, у стальных деталей, которые поддаются пайке, возникает весьма прочная связь с оловом, т.е. происходи покрытие металла, — залуживание.

Это же повторяется с другой деталью. Затем разогреваются две детали, находящиеся вместе, и в зону контакта подается дополнительный припой паяльником.

Насколько прочна пайка стали, можно ли сделать прочнее

Прочность такого соединение будет обуславливаться многими факторами:

  • прочностью связи припоя с металлом,
  • площадью соединения,
  • направлением нагрузки по отношению к спаянным плоскостям.


Но в любом случае прочность пайки оловом не идет ни в какое сравнение с тем, что привыкли понимать под прочностью характерной для стали или «сварка металла».

Упрочить можно применив другой припой, — специальные прочные составы и более тугоплавкие с включением серебра, цинка, меди и др.

Другое направление увеличения прочности – покрытие припоем не только плоскости, но и боковин детали, — охват детали припоем. Тогда сопротивление на отрыв при разнонаправленных нагрузках будет больше.

Особопрочная пайка, особые припои

Чтобы применить составы дающие прочное соединение со сталью, с собственной температурой плавления порядка 800 — 900 град, нужно использовать графитовый тигель.

Работу должны вести только специалисты по плавке металлов. Необходимо знать основы плавления металлов, порядок обращение с расплавами и технику безопасности. В общем, пайка стали сверхпрочными припоями выполняется на специализированных предприятиях.

Возможный состав припоя:

  • 55% цинка, 45% меди, немного кремния для увеличения текучести.

Состав расплавляется под слоем угля в графитовом тигеле.

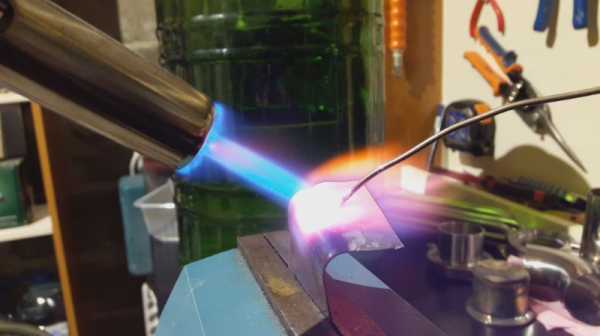

Стальные детали, подлежащие пайке, разогреваются газовой горелкой.
В качестве флюса используется ортофосфорная кислота.
Расплав подается на детали. Как правило, залуживание и пайка производятся за один разогрев и деталей и припоя.
Но подобная пайка стали по сложности превосходит простую сварку….

Но в быту, где нужно «залатать», «прикрепить», «состыковать» две стальные детали, нужно пользоваться припоями с низкой температурой плавления, типа свинцово-оловянных.

stroy-block.com.ua

Учимся паять – Masteram

Припой – это сплав олова и свинца. Пайка – процесс создания электрического или механического соединения 2 металлических частей при помощи химической реакции, происходящей между расплавленным припоем и металлом, без повреждения припаиваемых частей.

Процесс пайки

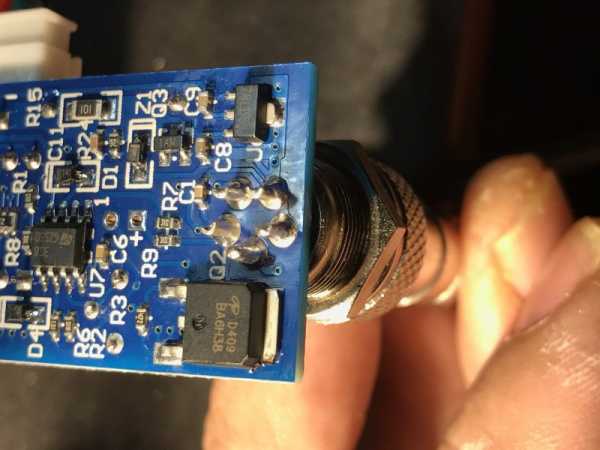

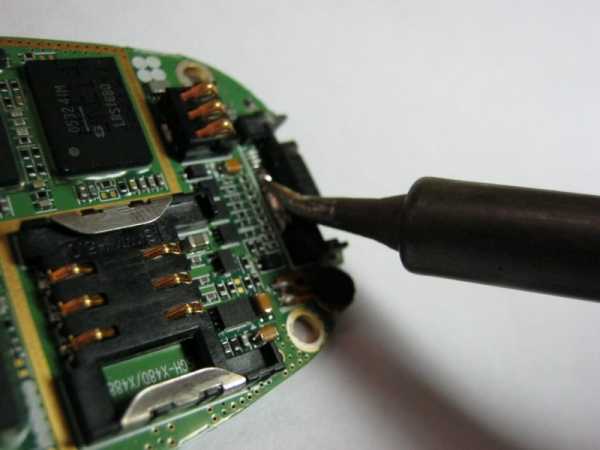

Печатные платы

  1. Прикоснитесь паяльником к припаиваемым элементам на несколько секунд.
  2. Когда они разогреются, примените припой.

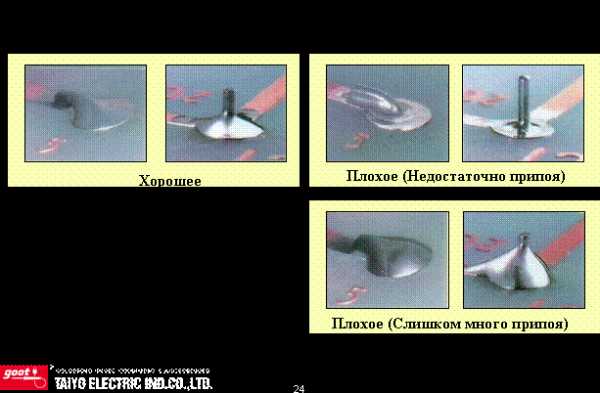

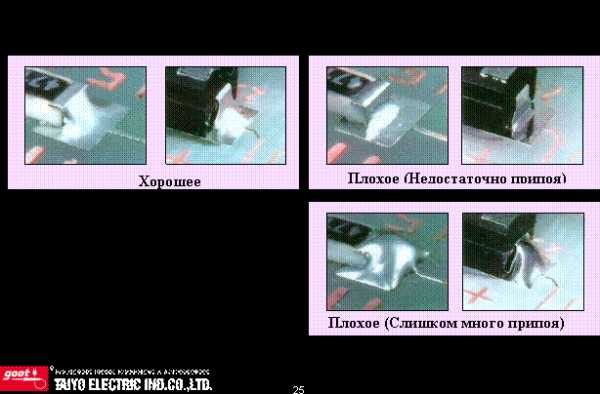

  3. Убедитесь, что припоя достаточно, но не слишком много.
  4. После распространения припоя уберите его и паяльник. Не трогайте элементы до затвердевания припоя.

Тонкая листовая сталь

  1. Уберите стружку и посторонние материалы при помощи наждачной бумаги или металлической щётки.
  2. Примените флюс goot BS-35 (для листовой стали) или goot BS-45 (для нержавеющей стали)
  3. Нагревая детали паяльником, примените припой.
  4. Тщательно промойте соединение водой, чтобы смыть остатки флюса*

*Флюс содержит хлорид. Если флюс не смыть водой, то на месте пайки образуется ржавчина.

Какие металлы можно паять?

Металлы, которые можно паять (в порядке возрастания сложности пайки):

  1. Олово
  2. Серебро
  3. Медь
  4. Латунь
  5. Цинк
  6. Никель
  7. Железо
  8. Нержавеющая сталь

Металлы, которые нельзя паять:

  1. Ржавый металл
  2. Алюминий
  3. Хромированные объекты
  4. Части отлитые под давлением

ПАЙКА: 3 ШАГА

1. Очистка:

Снимите оксидную плёнку с детали:

  • Механический метод. Отполируйте деталь при помощи надфиля илинаждачной бумаги.
  • Химический метод. Примените флюс.

2. Нагрев:

Нагрейте материал до температуры, превышающей температуру плавления припоя.

3. Пайка:

Когда материал нагреется до температуры выше температуры плавления ррипоя, примените его.

ОСНОВЫ

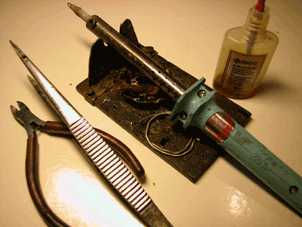

Пайка – несложная процедура. Просто выберите подходящие для выполнения вашей задачи элементы:

  • Паяльник
  • Припой
  • Флюс

Паяльники

Паяльник – это инструмент, используемый для нагрева основы и припоя. Существует большое  количество различных паяльников. Очень важно выбрать паяльник, подходящий для вашей задачи.

Рекомендуемые паяльники, в зависимости от целей использования:

  • KS-30R : для любительского использования (хромоникелевый нагреватель)
  • CXR-31: Для любительского и точной пайки (керамический нагреватель)
  • RX-802AS : Для точной пайки  (температурный контроль)

Типы нагревателей

Для пайки используют два типа нагревателей:

  • Никельхромовый нагреватель (20-300Вт) состоит из наконечника, обмотанного никельхромовой проволокой, для внешнего нагрева. Они используются для низкобюджетного производства или в любительских целях.
  • Керамический нагреватель (15-50Вт) обладает отличной изоляцией, благодаря вольфрамовому нагревателю, установленному в керамическую основу. Он нагревается гораздо быстрее, чем никельхромовые нагреватели. Отличная рекуперация температуры и быстрый нагрев делают его подходящим для пайки микрочипов или электрических элементов.

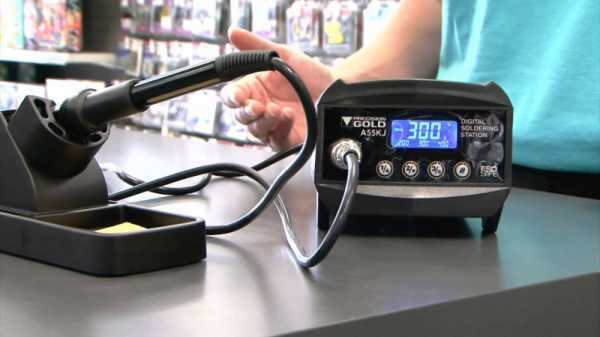

Температурно-управляемые Паяльники 1

С таким типом паяльника можно контролировать температуру жала во время пайки при помощи встроенного в жало датчика. Быстрый нагрев, и мгновенная стабилизация температуры в месте пайки. Подходит для пайки печатных плат и электрочипов.

Температурно-управляемые Паяльники 2

Температура нагревателя контролируется высокочувствительным датчиком, встроенным в жало паяльника. Такие паяльные станции предназначены для бессвинцовой пайки.

Жала
Выберите форму жала, которая подходит к припаиваемым деталям. Есть два вида жал: медные и долговечные.

Медные жала
Медные жала необходимо стачивать напильником, поскольку они портятся под воздействием припоя и окисляются.

Долговечные жала
Покрытие меди железом замедляет эрозию, причиняемую припоем, что продлевает пригодность наконечника.

Уход

Удалите окисление во время работы. Воспользуйтесь очистителем ST-40. Чтобы убрать излишнее количество окисления с наконечника, используйте наждачную бумагу (#600) после охлаждения наконечника. После удаления оксидов, погрузите наконечник в припой.

Также после использования не забудьте покрыть жало припоем (залудить). Это защитит жало. Наконечники, покрытые припоем, обладают более широким диапазоном теплопередачи, что повышает эффективность прибора.

Традиционные припои (Свинцовые)

Традиционный припой – это сплав олова и свинца. Вязкость и температура плавления зависит от пропорций сплава. Выберите припой, в зависимости от работы, которую следует проделать.

Олово (Sn) %Свинец (Pb) %Температура плавленияНазначениеВязкость
63%37%183Точность
Низкая

Высокая
60%40%183..190PCB
50%50%183..215Электронные части
45%55%183..227Листовая сталь
40%60%183..238Листовая сталь
(сварка)

Существует два типа проволочного припоя: с флюсом и без. Для листовой стали следует применять безфлюсовый припой. Флюс, используемый при пайке листовой стали следует использовать отдельно.

Специальные припои

В некоторых случаях, припой может содержать некоторое количество металла кроме олова и свинца.

Например: Припой с содержанием меди

При пайки медной проволоки, олово, содержащееся в припое, может повредить медь и привести к разлому проволоки. Медь, содержащаяся  в припое, соединившись с контактной медью, замедляет порчу и повышает надёжность проволоки.

Бессвинцовый припой

Бессвинцовый припой – это припой, который не содержит свинца(Pb).

Действие директив RoHS распространяются на Евросоюз и другие страны, с целью защиты окружающей среды. Эти директивы запрещают использование свинца в электроприборах, поскольку незаконное выбрасывание  домашних приборов, по данным исследований, было причиной загрязнения свинцом водных ресурсов.

Флюс

Если поверхность металла загрязнена или окислена, смачиваемость металла понижается, и он перестаёт быть надёжным материалом для пайки. Для решения данной проблемы используют флюс.

Категории флюсов

Есть 3 категории флюсов.

Категории флюсовУровень активацииОстаточный материалПрименение
Поглощение влажностиКоррозияОчистка
НеорганическийСильныйПрименениеВысокийНеобходимоЛистовая сталь
ОрганическийСреднийМеньше неорганическогоНизкийНеобходимый, в зависимости от примененияPCB
СмолаСлабый
  1. Флюсы удаляют жир, чуждые элементы и окисление. Флюс улучшает пайку, удаляя окисление, которое появляется на металле и припое.
  2. Флюс предотвращает повторное окисление. Когда металл нагревается и подвергается действию воздуха, его окисление проходит в ускоренном темпе. Флюс покрывает и защищает соединение от воздуха, тем самым предотвращая окисление.
  3. Флюс повышает смачиваемость*. Понижает поверхностное натяжение припоя.

*Смачиваемость – уровень равномерного распространения припоя по поверхности.

masteram.com.ua

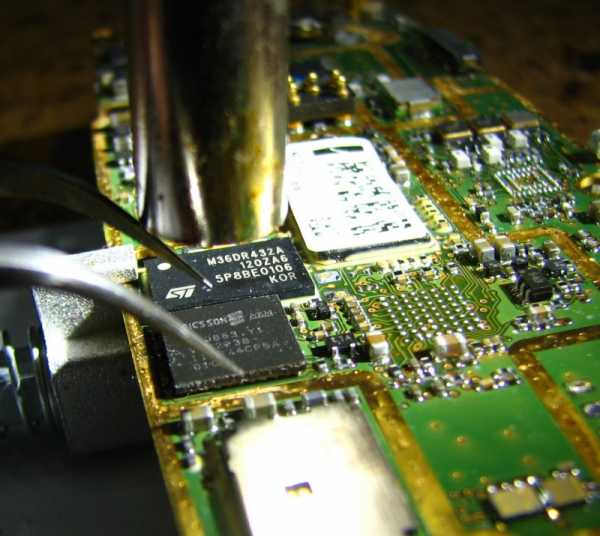

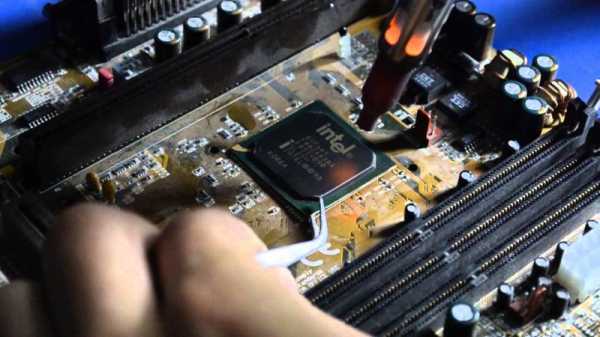

Как правильно паять паяльником платы, чипы, алюминий

Способ соединения металлических изделий и заготовок в одно целое с помощью паяльника и припоя известен человечеству очень давно. Очевидно, первыми начали применять такой способ кузнецы — ювелиры (Goldsmith), поскольку способ кузнечной сварки не подходил для их тонких и изящных изделий. Позже технологию стали применять для ремонта металлической посуды, а с освоением электричества она надолго стала основным способом соединения проводников и электрокомпонентов. Научиться, как правильно паять электропаяльником, не очень сложно. Потребуются внимательность, аккуратность и терпение.

Как правильно паять

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Технология пайки паяльником

Профессионалы, занимающиеся паяльными работами весь рабочий день, применяют паяльные станции — достаточно сложный агрегат, позволяющий тонко настраивать режимы процесса. Домашний мастер обходится парой электропаяльников разной мощности.

Технологический процесс состоит из следующих основных операций:

  • Подготовка поверхностей.
  • Обработка поверхностей флюсом или лужение.
  • Нагрев соединяемых предметов.
  • Внесение припоя в рабочую зону.
  • Прекращение нагрева и затвердевание.
  • Проверка качества соединения.

Перечень операций выглядит коротким и простым, но в каждой из них скрываются свои подводные камни.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

  1. Терпение.
  2. Терпение.
  3. Терпение.

Кроме того, для того, чтобы правильно паять, требуется

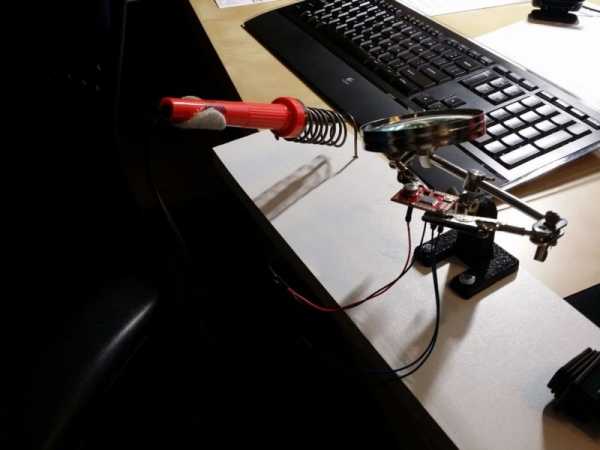

  • Правильно оборудованное рабочее место.
  • Качественный и исправный электропаяльник.
  • Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
  • Правильно и тщательно подготовить поверхности.

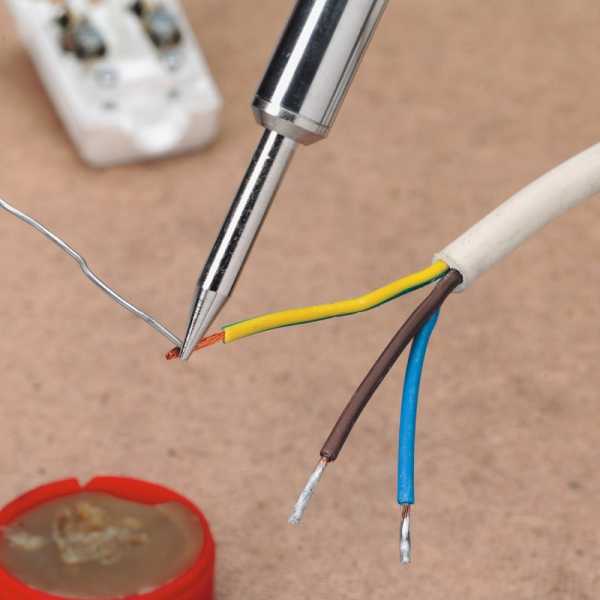

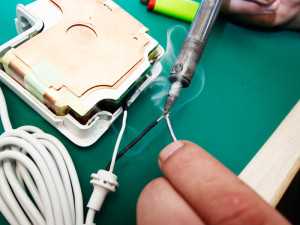

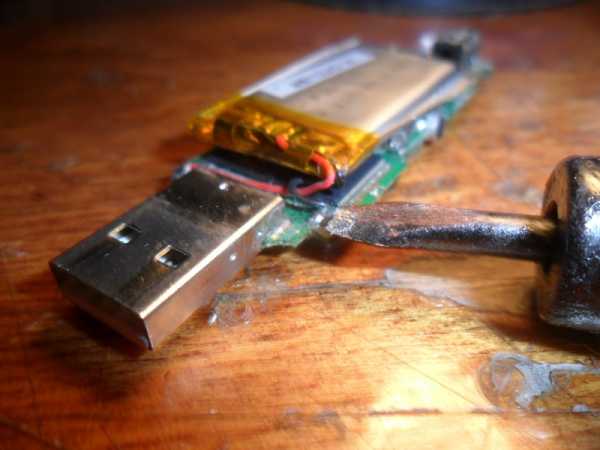

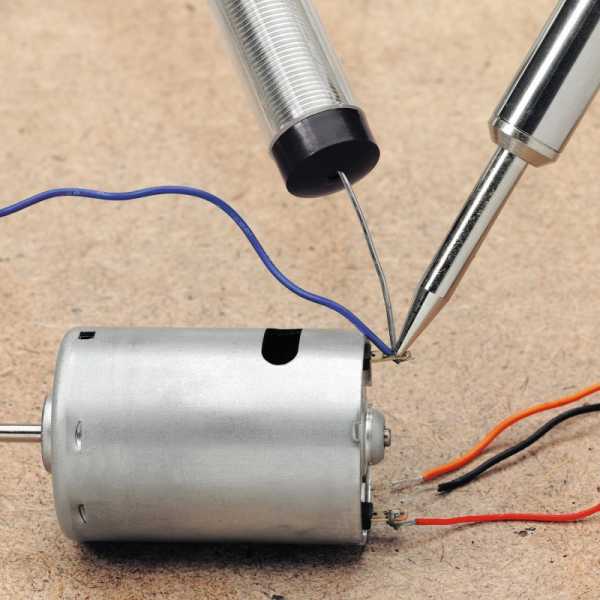

Пайка проводов

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Подготовка паяльника к работе

При первом включении нового электропаяльника с его поверхности идет дымок, и появляется характерный запах. Это сгорает тонкий слой смазки, нанесенный на кожух электронагревателя на производстве. Когда смазка выгорит, нужно выключить устройство и дождаться его остывания.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

  • Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
  • Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
  • Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

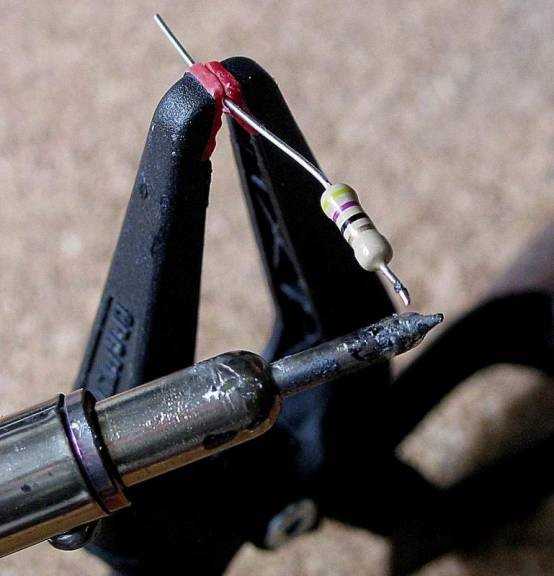

Лужение паяльника

Перед началом работы с паяльником на жало требуется нанести тонкий слой оловянного сплава (залудить). Применяется два основных способа:

  • Разогретым жалом прикасаются к канифоли, расплавляют кусочек паяльной проволоки и деревянным шпателем втирают его в поверхность кончика жала.
  • Разогретое жало трут о тряпку, пропитанную раствором хлористого цинка, далее действуют так же, как и в первом способе.

После того, как кончик жала покрылся слоем олова, подготовка паяльника к работе завершена.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

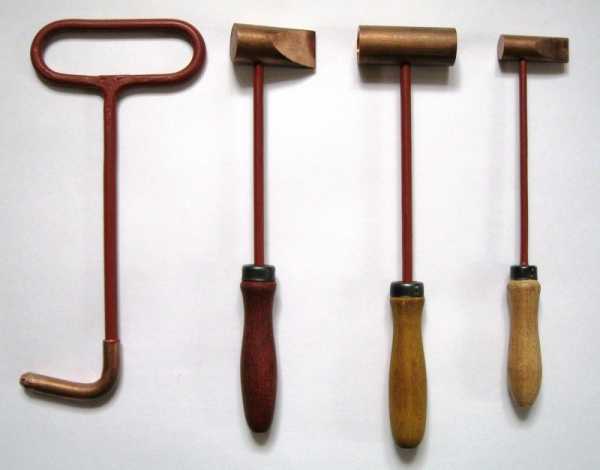

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Молотковый паяльник

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

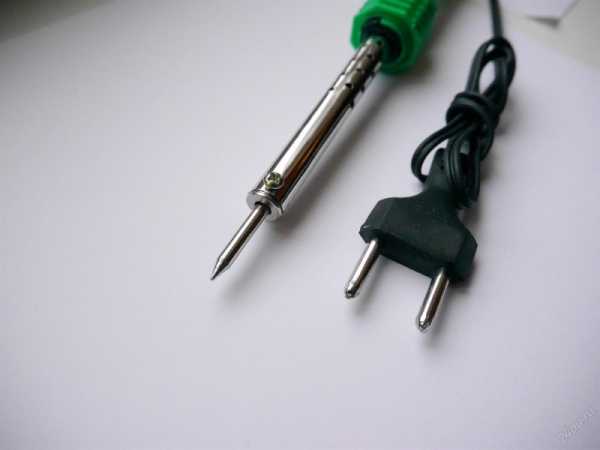

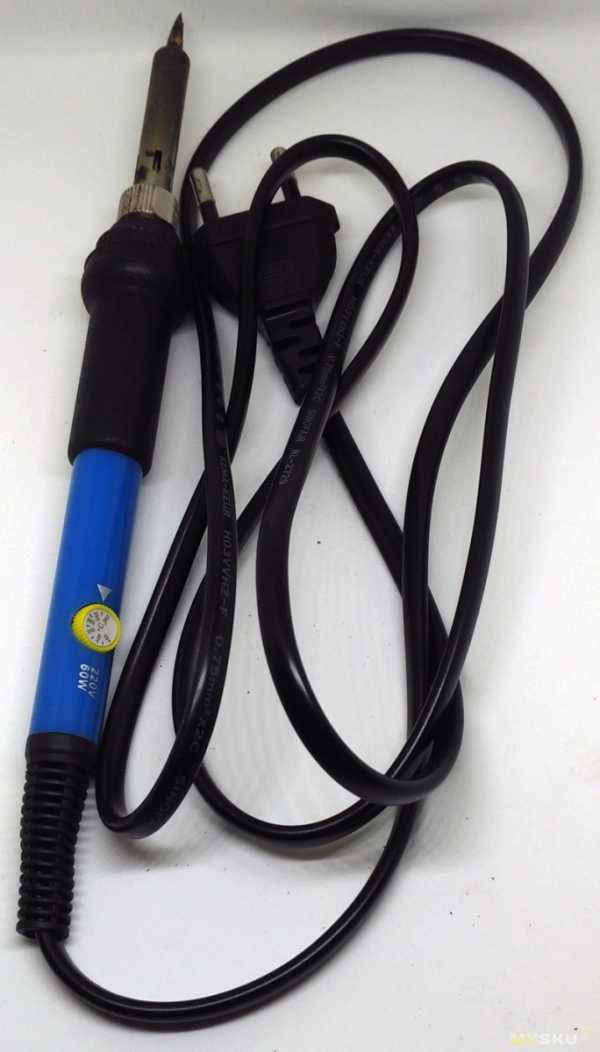

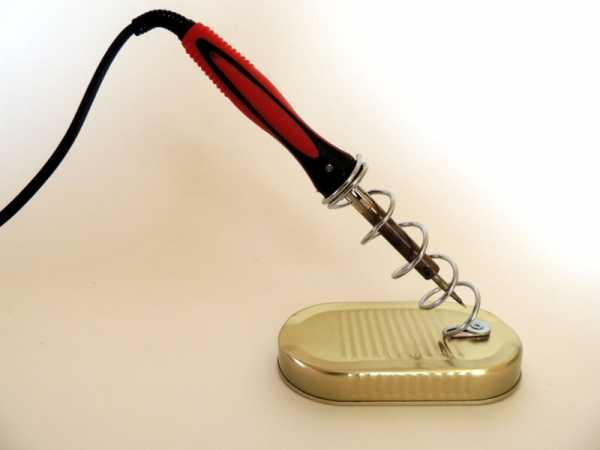

Электропаяльник

Это тот самый прибор, который используют большинство домашних мастеров. За столетие изменился лишь материал ручки и изоляция сетевого шнура. Конструкция оптимальна для мощности 25-250 ватт. По цене конкурентов не имеет.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

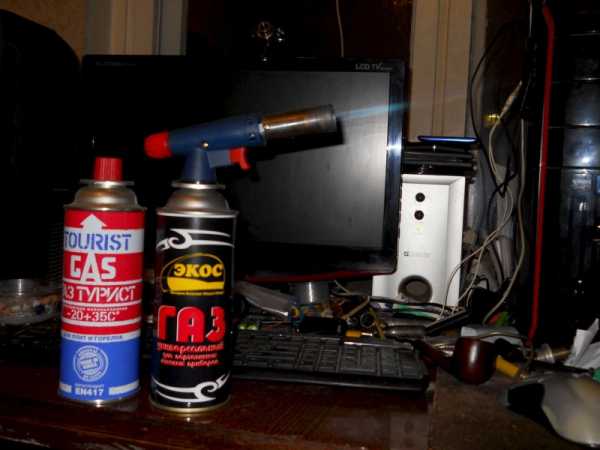

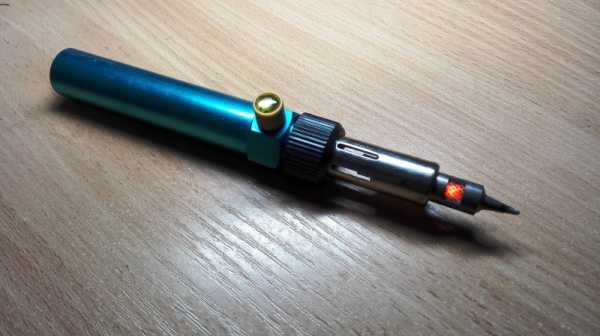

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Газовый паяльник

Отличается повышенной пожароопасностью.

Выбор мощности

Выбор мощности зависит от тех объектов, которые собираются спаивать:

  • Тонкие проводки и электронные компоненты : 25-40 ватт.
  • Проводники и детали толщиной до одного миллиметра: 40-80 ватт.
  • Изделия толщиной до 2 мм:  не менее 100 ватт.

Домашний мастер обычно покупает два электропаяльника:25-40 ватт для тонких работ и 60-100 ватт — для средних. Пайку кабелей и сосудов лучше поручить профессионалу, имеющему соответствующее оборудование и навыки.

Подготовка к пайке

Перед тем, как начать паяльные работы, следует подготовить спаиваемые поверхности. С кабелей удаляют изоляцию, с контактных площадок — загрязнения и лаковое покрытие, если оно имеется.

Далее нужно правильно удалить окисную пленку с поверхности металла. Для этого пользуются следующими способами:

  • Механический — зачистка «бархатным» надфилем или мелкозернистой наждачной бумагой.
  • Химический — обработка лака слабым раствором кислоты.
  • Комбинированный.

Если требуется паять паяльником приводок или вывод электронного компонента к площадке на печатной плате, очистку проводят крайне осторожно, чтобы не повредить соседние участки. Правильно паять — это значит, прежде всего, тщательно готовиться к операции.

Обработка флюсом или лужение

Чтобы компоненты были правильно и надежно спаяны, а соединение обладало минимальным сопротивлением электрическому току, необходимо добиться полного разрушения оксидных пленок на поверхности. Для этого служат две операции: лужение и обработка флюсом.

Лужение

Чтобы залудить провод, понадобится:

  • Канифоль.
  • Кусочек паяльной проволоки.
  • Прогретый электропаяльник.

Конец проводка прижимается жалом к канифоли и во время прогрева проворачивается несколько раз. До образования лужицы расплавленной канифоли.

На жало следует набрать немного припоя, проводок вынимают из канифоли и проводят по нему жалом. Он покрывается тонким слоем олова.

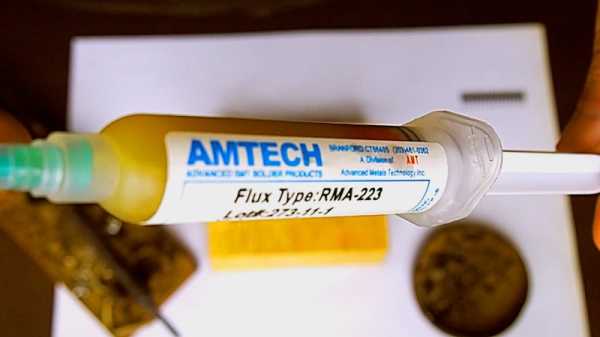

Обработка флюсом

Операция требует меньшей ловкости — нужно всего лишь смазать кончик проводка флюсом с помощью кисточки или загнутой в петельку проволочки. Однако достаточно важно правильно выбрать флюс. Для разных материалов рекомендованы свои составы флюса:

  • Для спайки меди и алюминия применяют ЛТИ-120 на основе буры.
  • Для меди с медью — ПОС-60, ПОС-50, ПОС-40.
  • Для алюминия с алюминием — Ц12, П-250А, ЦА-15.

Флюсы на основе кислоты нельзя применять для работы с печатными платами. Для этого подойдут флюсы на основе воды или спирта.

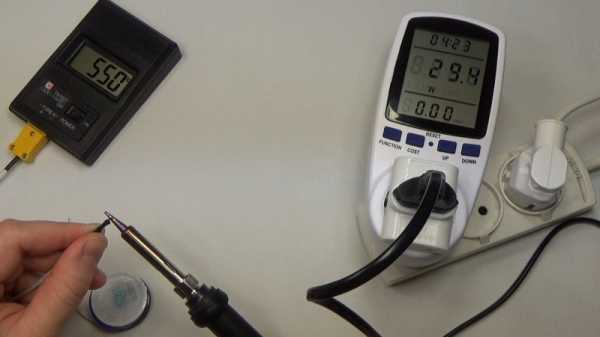

Разогрев и выбор температуры

Для достижения оптимального режима температура соединяемых элементов должна быть на 60 -80 ⁰C выше температуры плавления припоя, а температура жала должна быть еще на 10-20 ⁰C выше.

На профессиональной паяльной станции выставляют температуру жала на 70-110 ⁰C больше температуры плавления. На обычном устройстве датчика температуры нет, поэтому пользуются следующим способом: при погружении жала в канифоль она должна бурно кипеть, с шипением и появлением характерного смолистого запаха, но не должна дымить и трещать — это означает, что жало перегрето.

Внесение припоя

В разогретую до требуемой температуры рабочую зону припой вносят двумя методами:

  • В жидком виде, на кончике жала, применяется при соединении небольших элементов. Для этого касаются проволоки жалом, кусочек проволоки плавится и под действием сил поверхностного натяжения перетекает на жало, покрывая его тонким слоем. Капля при этом с жала свисать не должна.
  • В твердом виде, поднося проволоку к рабочей зоне. Применяется при работе с крупными деталями.

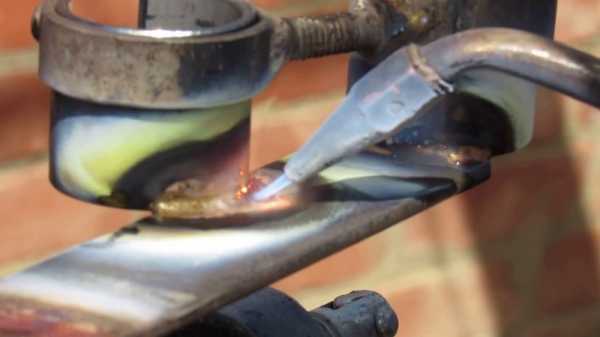

Пайка твердым припоем

Важно следить за тем, чтобы не образовывались капли припоя — их надо сразу убирать

Какие существуют припои

В промышленности разработаны и применяются десятки различных марок для различных комбинаций спаиваемых материалов и различных методов спаивания. Правильно выбрать марку из этого разнообразия не так просто, для этого нужны систематические знания по материаловедению В домашней мастерской из всего этого многообразия можно вполне обойтись сплавами группы  ПОС ХХ (оловянно-свинцовыми). Две цифры после названия обозначают процентное содержание олова в сплаве.

Свойства припоев

Для ответственных спаек — печатные платы и электронные компоненты — применяют ПОС-60, для менее важных можно обойтись ПОС-30 .Для спайки алюминия правильно применять составы марки Авиа.

Как правильно паять паяльником несколько советов

Чтобы правильно и надолго припаять детали, следуйте нескольким советам:

  • Тщательно готовьте поверхности.
  • Правильно прогревайте рабочую зону, не допуская как недостаточного прогрева, так и перегрева.
  • Не допускайте недостатка или излишка припоя в рабочей зоне. Его ровный слой должен полностью покрывать провода и контакты, но не должны образовываться капли и потеки.
  • Правильно компонуйте рабочее место. Избегайте захламленности. Все должно быть под рукой.
  • Придерживайте провода и выводы деталей пинцетом во избежание ожогов.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

  • Поверхность затвердевшего припоя серебристая, с отблеском.
  • Нет капель и потеков.
  • Соединение прочное (не рвется руками).
  • Изоляция не оплавлена.

Далее можно продолжать  тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

После завершения пайки

В том случае, когда концы проводов и контактную площадку подвергали обработке флюсом, по окончании операции его остатки необходимо удалить.

Ветошь или губку следует смочить в мыльном растворе и протереть место соединения. Далее его надо просушить сухой ветошью либо феном.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил  при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Пайка горелкой

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Мелкая пайка

При впаивании в печатную плату мелких деталей, таких, как электронные компоненты, нужно избегать двух ошибок:

  • Перегрев. Он может привести к выходу их строя деталей и к отслоению проводящих дорожек.
  • Избыток припоя. Остаточного тепла, содержащегося в его крупной капле, может хватить на то, чтобы вывести из строя транзистор или микросхему. Массы капли также бывает достаточно для того, чтобы в условиях вибрации или сильного удара оторвать дорожку.

По окончании пропаивания печатную плату следует покрыть специальным лаком, предохраняющим места соединений, детали и проводящие дорожки от влажности и коррозии.

ИМС и чипы

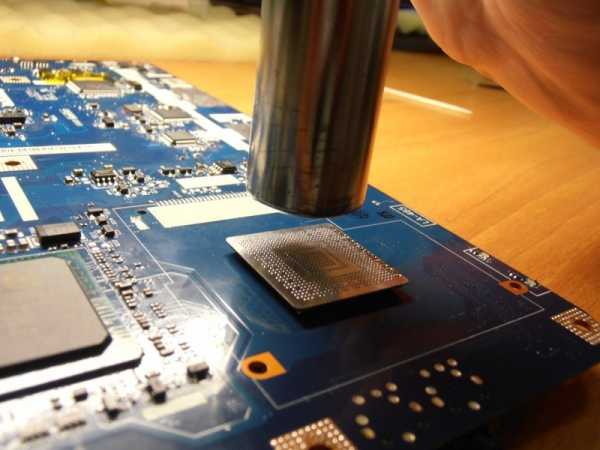

Интегральная микросхема, или чип, обладает особо тонким внутренним устройством и чрезвычайной чувствительностью к перегреву. Паять их необходимо с особой осторожностью, тщательно обеспечивая отвод тепла. Микросхемы в корпусах стандарта DIP, выводы на которых идут через 2,51 миллиметра, паяют маломощными устройствами. Выводы у таких микросхем залужены еще на заводе, поэтому для соединения достаточно короткого и точного прикосновения жала с минимумом состава ПОС 61, в качестве флюса берут спиртоканифоль или состав ТАГС.

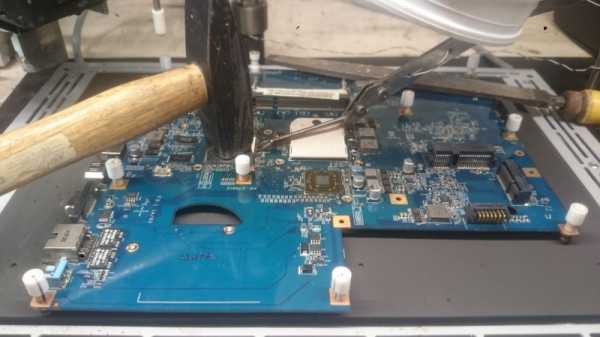

Большие чипы, например, процессоры в персональных компьютерах, вообще не паяют, а вставляют в специальные гнезда, припаянные к материнской плате. Самостоятельно правильно припаять процессор смартфона также очень маловероятно, даже если у вас есть паяльная станция.

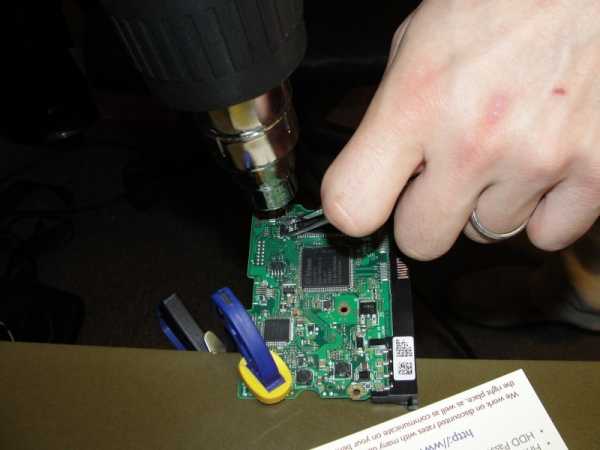

Микросхемы выпайка

По техническим условиям производителей, микросхемы после выпайки из платы не подлежат дальнейшему использованию — слишком высок риск перегрева. Однако народные умельцы ухитряются выпаивать микросхемы, прикладывая проволоку из нихрома к выпаиваемым ножкам для обеспечения теплоотвода. Но вероятность необратимого повреждения микросхемы все равно остается весьма высокой.

Заземление паяльника

Для работы с  высокочувствительными электронными компонентами, которые могут быть выведены из строя зарядом статического электричества, следует использовать низковольтные электропаяльники. Их заземляют по специальной схеме, с применением понижающего трансформатора. Использование импульсных приборов недопустимо.

Кроме того, мастер должен надеть на запястье заземляющий браслет, подключенный гибким кабелем к массе печатной платы.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

  • Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
  • Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
  • Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
  • Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
  • Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
  • Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

Недопустимо придавливать спаиваемые предметы локтем, кистью, корпусом прибора или другими тяжелыми предметами.

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

90 фото инструкций, рекомендаций и советов для новичков

В  современном мире, насыщенном электроникой и электрическими приборами нужно уметь пользоваться паяльником. Это умение сэкономит много времени и денег на ремонт сломанных приборов. Несмотря на кажущуюся сложность этого процесса, на самом деле научиться, как правильно паять паяльником очень легко.

Технология пайки заключается в том, чтобы с помощью металла, имеющего более низкую температуру плавления, соединить более тугоплавкие металлы.

Краткое содержимое статьи:

Паяльники

Паяльники имеют несколько видов, отличающихся друг от друга способом нагрева. По такому критерию они делятся на электрические, термовоздушные, индукционные, молотковые. Самыми популярными в быту являются электрические паяльники со спиральным или керамическим нагревателем.

Для каждого вида работ нужно использовать паяльник определенной мощности. Например, для пайки электроники, понадобится маломощный паяльник до 40 Вт, а  для деталей со стенками до 1 мм понадобится уже более мощный прибор до 100 Вт.



Чтобы спаять между собой детали толщиной более 2 мм уже понадобится молотковый электрический паяльник с мощностью 200-550 Вт. Такой прибор непригоден в быту, так как предназначен для крупных работ и имеет огромную цену.

Припои

Припой по сути является сплавом металлов с низкой температурой плавления. Обычно в состав припоя входит олово, но из-за его высокой цены в него добавляется более дешевый материал-свинец.

Также нередко в состав припоя входят вспомогательные вещества, которые используются для улучшения прочности пайки или уменьшения температуры плавления.

Большой популярностью пользуются мягкие припои с маркировкой от ПОС-18 до ПОС-90. Цифра в данной аббревиатуре означает процентное содержание олова в припое.

Редко используются в домашних условиях твердые припои. Они имеют в своем составе медь и цинк, что позволяет припою не плавиться до достижения температуры 450 ˚С.

Необходимо знать, что припои с разным составом подходят для разных видов металлов. Для стали лучше подойдет ПОС-41, для меди же подойдет практически любой припой, а для нержавейки – оловянный припой с кадмием.


Лучше всего перед покупкой припоя определить, какой металл будет использован при пайке и на основе этой информации приобрести подходящий припой.




Флюс

Флюсом называется вспомогательное вещество, которое используется для освобождения деталей во время пайки от продуктов окисления. Также флюсы способствуют растеканию металла при пайке.

В продаже имеется огромное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.

Самой популярной основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.

Чтобы научиться как паять паяльником с канифолью, нужно обязательно знать, что после пайки следует полностью удалить остатки канифоли с металла, в противном случае на этом месте произойдет окисление металла.

Также благодаря своим гидролизующим свойствам, канифоль увеличивает проводимость на месте пайки, чем нарушает работу электронных устройств.

Также лучше всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высокое качество работы.

Пасты

Паяльные пасты или тиноль – это смесь припоя и флюса. Паста применяется для пайки в сложных, труднодоступных местах. Также тиноль удобно применять новичкам без опыта работы с паяльником.

Подготовка инструмента

Не стоит бояться, если при первом же включении новый паяльник начал дымить. Это происходит по причине выгорания масла, которым консервируется инструмент при долгом хранении.

Перед использованием паяльника следует подготовить его рабочую часть – наконечник. Его можно как немного отковать, так и заточить до необходимой формы. Если рабочая часть паяльника покрыта никелем, то такая подготовка строго запрещена.

В магазинах имеется широкий ассортимент наконечников или жал для паяльников, отличающихся по заточке. Для крупных деталей подойдет круглое жало с угловой заточкой, а для небольших – острое коническое.


Если паяльник имеет жало, изготовленное из меди, то перед работой нужно провести его лужение при первом же нагреве. Можно произвести лужение путем растирания деревянным бруском расплавленного припоя по нагретому наконечнику или любым другим способом.

Главное, чтобы при первом же использовании рабочая часть паяльника была покрыта тонким слоем припоя. В противном случае качество пайки будет низким, а рабочая часть инструмента будет испорчена.

Подготовка деталей

Подготовка деталей не зависит от металла, из которых они сделаны или способа их пайки. Подготовка всегда происходит по одной схеме – сначала деталь очищается от загрязнений и обезжиривается.

Для этой цели используют бензин, ацетон или другие растворители. Также обязательно удаляется механическим способом ржавчина.

Температура

Температурный режим паяльника – главный параметр при работе с ним. При работе с недостаточно разогретым инструментом припой не плавится, а ложится комком.

Чтобы определить, при какой температуре следует паять, нужно знать температуру плавления металла детали и припоя. Температура паяемых деталей должна быть больше температуры плавления припоя на 40-80 С˚, а температура наконечника инструмента – на 20-40 С˚ больше температуры пайки.

Если у паяльника нет функции регулировки температуры, то этот параметр можно оценить при помощи канифоли. При прикосновении паяльника она должна кипеть, без моментального сгорания. О перегреве будет свидетельствовать появление на припое, после прикосновения паяльником, темной пленки, состоящей из продуктов окисления.

Техника пайки

В основном пайка происходит двумя методами: подачей припоя на детали с помощью паяльника или подача припоя непосредственно на детали.

При использовании любого из способов нужно сначала очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.

Если применяется подача припоя при помощи паяльника, то на его кончике нужно расплавить небольшое количество припоя и перенести его на площадку для пайки. Далее следует двигаться по стыку деталей.


Если припой подается непосредственно на спай, то сначала паяльником разогреваются детали, а позже туда подается припой.

Если планируется провести пайку схем, то лучше найти качественные фото-инструкции как паять электронные схемы.

Чтобы оценить качество работы, нужно оценить цвет и блеск спая. Качественно выполненный спай имеет ярко выраженный блеск, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке говорит губчатая структура припоя.

Для первых проб лучше всего использовать простые и недорогие материалы. Проще всего будет понять как правильно паять оловом и канифолью.

Фото рекомендации как паять

Также рекомендуем посетить:

zdesinstrument.ru

Как припаять медный провод к металлу?

Уважаемые посетители!!!

Для проведения ремонта любой бытовой техники, мы непосредственно сталкиваемся с такой проблемой,- как самому припаять провода?  В теме Вы ознакомитесь с материалами для паяния, с паянием меди с алюминием и паянием меди с железом.

Материалы для паяния

Чтобы разрешить такую проблему, необходимо иметь в наличии такие материалы и инструменты как:

  • паяльник;
  • паяльное олово;
  • паяльная кислота;
  • спирто-канифольный флюс;
  • флюс для паяния алюминия;
  • ортофосфорная кислота;
  • пинцет;
  • пассатижи;
  • ножницы,

а так же другие приспособления для паяния.  Изложенная тема здесь как бы простая, но охватывает более такой обширный диапазон,- к чему припаять и как припаять.

Как припаять медь-к алюминию

Как припаять,  если металлы допустим имеют различные добавки других металлов,- то есть легированные металлы.  Вопросы здесь могут возникнуть при ремонте бытовой техники.  Как к примеру припаять медный провод к алюминиевому контакту где нет болтового зажима?

Медный провод перед паянием протравливается:

  • паяльной кислотой;
  • спирто-канифольным флюсом;
  • канифолью.

Алюминий протравливается перед паянием,- флюсом для паяния алюминия.

Есть и другой вариант для пайки алюминия,- это нанесение медного купороса на поверхность алюминия, так называемое омеднение алюминиевой поверхности.  Подробности такого способа омеднения, наглядно представлены на рисунке.

В этом примере необходимо учитывать, чтобы провод намотанный на щетину зубной щетки,- не соприкасался с поверхностью алюминия.

Как припаять медь-к железу

А как припаять допустим медный провод к поверхности железа, если в этом  есть такая необходимость?   Здесь как бы необходимо изменить поверхностный молекулярный слой железа, чтобы в последствии нанести слой олова.  Протравить поверхность железа можно ортофосфорной кислотой.

В этом примере необходимо соблюдать меры предосторожности,- во избежание попадания кислоты на поверхностные участки кожи Вашего тела.  Протравить поверхность металла можно тампоном  на палочке.

Такое соединение проделывается в крайних случаях, когда невозможно выполнить болтовое соединение.  В ремонте бытовой техники возникают и такие приведенные потребности.

В своей практике, мы нуждаемся в различной необходимости, как припаять провода к:

  • контактам динамика наушников;
  • контактам первичной либо вторичной обмотки трансформатора;
  • контактам платы;
  • выведенным проводам обмотки статора электродвигателя;
  • контактам выключателя настольной лампы;
  • контактам разъема;
  • светодиодной ленте

и далее.   Считаю, что информация (из прочитанной технической литературы), которой я с Вами поделился, — пригодится Вам при ремонте какой-либо бытовой техники.

Многие могут спаивать провода и радиодетали, но не каждый паял металл. В этой статье я максимально коротко и с примерами изложу принцип пайки металла.

Введение

Начнём с общих представлений о пайке. Пайка это физико — химический процесс получения соединения в результате взаимодействия припоя и спаиваемого металла. Она имеет сходство со сваркой плавлением, но всё же между ними имеются различия. При сварке в месте шва свариваемые детали плавятся, а при пайке паяемый материал не плавится. Так же в отличие от сварки пайка осуществляется при температурах ниже плавления спаиваемого металла. Формирование шва при пайке происходит путём заполнения припоем зазора между соединяемыми деталями, т.е. процесс происходит за счёт смачивания и капиллярного эффекта.

Встаёт вопрос, зачем же пользоваться пайкой, если сварка лучше скрепляет детали. На это есть свои плюсы:

  • Пайка более доступна, чем сварка.
  • При пайке соединения получается разъёмными.
  • Сварке не поддаются маленькие детали.

Пайка — достаточно прочное соединение, если соблюдать технологию.

Оборудование

Для спаивания металла необходимо следующее основное оборудование:

♦ Паяльник. Мощность зависит от размера спаиваемых деталей. Для пайки небольших деталей (жесть, проволока, болтики) сойдёт паяльник ватт на 60, для более крупных — 100 ватт и выше. Я использую 2 паяльника — на 65 и 100 w, для домашних условий это вполне достаточно.

На том, как залудить паяльник я подробно останавливаться не буду, в интернете есть отдельные статьи про это. Скажу лишь основное:

— При первом включении паяльника ему нужно дать обгореть — выставить включённым его на улицу и подождать когда перестанет вонять и дымиться.

— Далее необходимо напильником зачистить жало до блеска, опустить кончик жала в канифоль, потом расплавить им олово.

— Олово должно равномерно покрыть жало. При нагреве жало будет выгорать, его нужно будет затачивать и заново лудить.

Паяльная кислота и припой. Деревянная палочка используется для нанесения кислоты.

Вспомогательные приспособления. К ним относятся напильник и наждак, необходимые для зачистки паяльника и деталей.

Так же паяльнику нужна подставка. Самое простое что можно использовать в качестве подставки — любой металлический предмет, с которого паяльник не будет скатываться.

Для удержания спаиваемых деталей используются различные инструменты, например тиски и плоскогубцы. Так же детали можно закрепить гвоздиками на доске.

Основы пайки

Давайте теперь разберемся, какие металлы легко поддаются пайке:

  1. Серебро
  2. Медь
  3. Латунь
  4. Цинк
  5. Никель
  6. Железо
  7. Нержавеющая сталь

Остальные металлы паяют при помощи специальных флюсов и другой технологии. В данной статье эта тема затрагиваться не будет.

С металлами разобрались, теперь приступаем к изучению процесса пайки:

  • Зачищаем то место, где будет располагаться шов. Для этого я использую мини шлиф машинку.
  • Обезжириваем место спайки, используя ацетон, бензин и т.д.
  • Наносим на шов деревянной палочкой паяльную кислоту. Делаем это как можно ровнее, т.к. в дальнейшем ровно по этому место растечётся припой.
  • С заранее залуженного паяльника удаляем окислы (если они имеются) и прикасаемся им к палочке припоя. Припой должен лечь на жало ровной каплей. Если этого не происходит, значит паяльник плохо залужен.
  • Прикасаемся жалом к месту спайки. Нельзя ожидать, что при первом же прикосновении паяльника произойдет спайка. Для этого необходимо прогревать спаиваемые поверхности до температуры плавления припоя. Тепло от паяльника передается на спаиваемое место не сразу. Жесть, проволоки и другие тонкие части прогреваются довольно быстро, но не моментально. На прогрев толстых материалов нужно сравнительно много времени.
  • Для спайки тонких частей надо довольно медленно вести паяльником, передвигая его дальше, когда припой растечется и зальет шов. При спайке толстых предметов приходится относительно долго держать паяльник на одном месте и ждать, пока прогреются спаиваемые поверхности и припой растечется по шву.
  • Проведя паяльником на некоторое расстояние, двигают его немного назад, затем снова вперед и опять назад, до тех пор, пока припой не разольется ровной и чистой дорожкой. По мере израсходования припоя, его набирают с палочки. Набирать много припоя не следует, особенно, если спаиваемые поверхности ровно и плотно соединены; избыток припоя приведет к образованию натеков.
  • По окончании пайки необходимо смыть остатки кислоты водой. Если кислота плохо смывается, используйте мыло. Не смытая кислота приведёт к окислению металла.

Лучше всего обучаться пайке на белой жести. Её не нужно зачищать, но необходимо обезжиривать. При наличии жира кислота не смачивает поверхность жести. Ниже рассмотрены примеры спаивания проволок и жести. Для обучения можно повторить всё это.

Спаивание жести / листового металла

Далее в добавок к фотографиям будут идти схематические изображения. Вот условные обозначения:

Соединение «Впритык»

Качество: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «В замок»

Качество: Очень прочно

Спаивание проволоки

Соединение «Впритык»

Качество: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «С усилением»

Качество: Очень прочно

Для усиления на левом соединении используется намотанная виток к витку медная проволока, на правом — стержень и резьба обёрнуты полоской жести:

Спаивание проволоки и листового металла

Соединение «Впритык»

Прочность: Малопрочно

Соединение «Внахлёст»

Качество: Прочно

Соединение «Насквозь»

Качество: Очень прочно

Заключение

Пайка — несомненно нужная вещь, использование которой решает многие проблемы с соединением деталей. Напоследок в качестве примера представлю несколько работ, в которых она использовалась:

Продувочный баллон

Рукояти для инструмента

Складной инструмент

Модернизация мультититула

Приспособление «Третья рука»

Жестяная воронка

Ручки для надфилей и напильников

Пайка – это процесс при котором создается соединение металлических частей, за счет химической реакции, которая происходит между металлом и расплавленным припоем. При этом не происходит механического повреждения кристаллической структуры материала соединяемых частей.

Что к чему можно паять?

Не получится паять алюминий или ржавый металл, хромированные объекты, так как на поверхности элементов формируется оксидная пленка, которая будет препятствовать процессу соединения. Выполнять пайку подготовленных поверхностей можно из:

  • железа и нержавеющей стали;
  • меди, олова и латуни;
  • цинка и никеля;
  • серебра.

Как производится пайка стали?

Процесс любой пайки производится в три этапа: очистка соединяемых поверхностей от оксидных пленок, нагрев до температуры плавления припоя, нанесение припоя (пайка).

Так как к стали припаять олово? Что бы выполнить пайку стали необходимо выполнить следующие шаги:

  • С поверхности соединяемых частей убрать посторонние материалы, стружку. Для этого можно использовать металлическую щетку или наждачную бумагу.
  • В зоне соединения, на поверхности частей, необходимо нанести флюс (например, BS-35, при пайке обыкновенной стали, и BS-45, при пайке нержавеющей стали).
  • Нагреть детали до требуемой температуры, соединить и нанести припой.
  • С помощью воды или специального химического очистителя удалить остатки флюса. Если этого не сделать, то на месте пайки появится ржавчина, так как в состав флюса входит хлорид.

Типы нагревателей

Выбор типа нагревателя зависит от размеров и толщины запаиваемых стальных элементов. Если необходимо выполнить пайку стальной проволоки или тонких листов, то можно воспользоваться паяльником с хромоникелевым или керамическим нагревателем, подобрав соответствующую мощность, или же паяльником без нагревателя, который можно разогреть горелкой или на обычной газовой плите. Если необходимо выполнить пайку толстых листов стали, то для нагрева придется воспользоваться газовой или бензиновой горелкой. Во время работы паяльника, на жале будет образовываться окисление, которое будет снижать температуру паяльника.

Для очистки можно воспользоваться либо простой наждачной бумагой, либо специальным очистителем, например, ST-40. Если наконечник паяльника покрыть припоем, то это обеспечит более широкий диапазон теплопередачи и повысит эффективность пайки.

Выбор припоя

Припой – это сплав олова и свинца в определенном соотношении. Соотношение пропорций сплава определяет температуру плавления и вязкость получаемого сплава. Припой подбирается согласно требуемым характеристикам соединения и видам соединяемых материалов. При пайке стали следует использовать без флюсовые припои, а флюс наносить отдельно.

otoplenie-help.ru

Пайка металлов

Сварка и пайка металлов относятся к неразъемным соединениям. Однако у таких способов существует важное отличие. При сварке происходит соединение металлов благодаря местному нагреву детали до температуры, когда он начинает плавиться. В результате образуется соединение двух деталей в одно целое. Паяльная операция подразумевает получение прочного соединения разных деталей или конструкций.

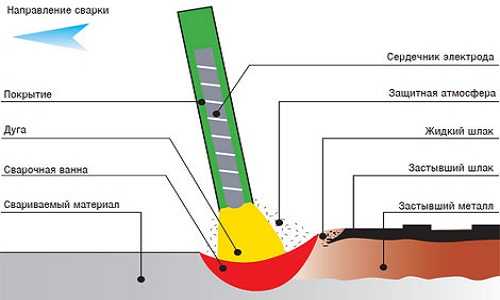

Схема сварки металлов.

Существующие методы пайки

Технология пайки классифицируется по нескольким показателям:

  • температура;
  • давление;
  • припой.

Температурный показатель зависит от нагрева металла. В этом случае пайка бывает:

  • высокотемпературная;
  • низкотемпературная.

Разделяет эти два способа показатель температуры. Границей разделения считается 450 градусов.

Существует также определение пайки в зависимости от приложенного давления:

  • пайка металла с применением фиксированного зазора;
  • прессовая пайка.

Читайте также:

Экструдер: что это такое и как его используют.

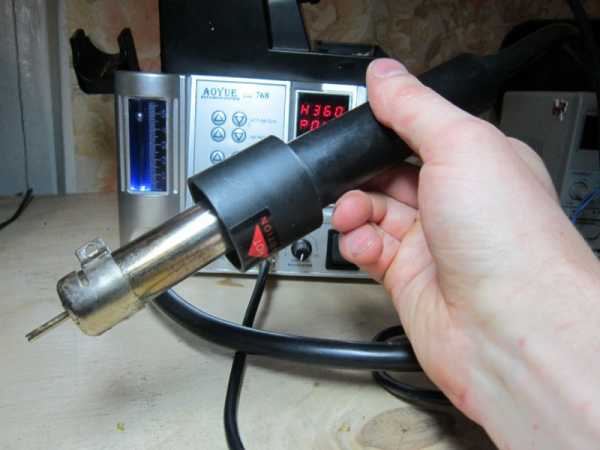

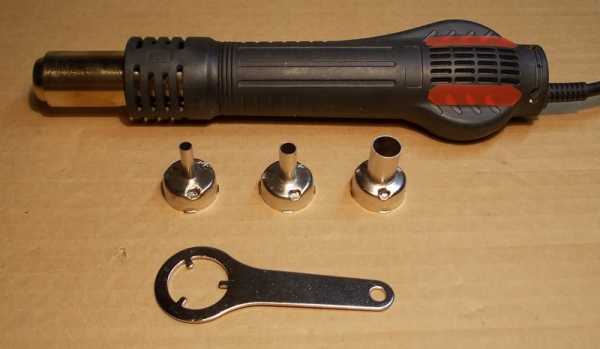

Правила применения фена для пайки.

Об автогене читайте здесь.

Вернуться к оглавлению

Как паять вольфрам: особенности

Схема аргонодуговой сварки вольфрама.

Вольфрамовые изделия имеют высокую прочность, что дает возможность применять их в определенных отраслях:

  • ракетостроении;
  • электроламповой отрасли;
  • радиотехнике.

Вольфрам может иметь чистый вид или входить в состав сплава. Этот цветной металл очень хрупок и отличается тугоплавкостью, поэтому его обработка вызывает много сложностей. В связи с этим пайка вольфрама требует своеобразного подхода.

Операция пайки делается при температуре, которая меньше температуры рекристаллизации материала. Обычно она равна 1450 градусам. Если температура намного выше, то начинает уменьшаться прочность металла. Намного легче паять вольфрамовые изделия с деталями из этого же материала. Пайка с различными материалами всегда проходит очень сложно, так как материалы имеют различные параметры линейного расширения.

Прежде чем начинать паяльные работы, поверхность вольфрамовых деталей подвергается тщательной очистке. Ее делают несколькими способами:

  • механической очисткой;
  • травлением в кислоте, при этом применяют азотную или фтористоводородную кислоту.

Если кислота отсутствует, ее заменяет сильно нагретый едкий натр. После очистки вольфрам протирается спиртом, можно промыть его горячей водой.

Чтобы достигнуть идеальной чистоты и высокой плотности шва, паяльные работы нужно проводить в вакууме. Существует также несколько других восстановительных сред, однако они требуют предварительного покрытия металла никелем. Таким образом получается высокое смачивание вольфрама текущим припоем.

Вернуться к оглавлению

Как проводить пайку дома: рекомендации

Инструменты и материалы для пайки.

В домашних условиях наиболее распространена пайка деталей радиотехники. Операция не вызывает никаких сложностей, ее может выполнять практически любой человек. Пайку всегда можно легко демонтировать, она отличается водоустойчивостью.

К негативной стороне можно отнести низкую прочность. Нет совместимости с другими металлами. Пайка плохо переносит холод и высокую температуру.

Чтобы выполнять паяльные работы, необходимо иметь припой из легкого плавкого металла.

Припой изготавливается из сочетаний свинца с оловом. Благодаря наличию конкретного материала припои могут иметь разную температуру плавления. Именно это обстоятельство и предопределяет основную сферу их работы. Чаще всего пользуются припоем, у которого температура плавления достигает 200 градусов.

В домашних условиях паяльные работы должны проводиться очень быстро.

Дело в том, что флюс, обеспечивающий текучесть припоя, начинает быстро обугливаться. Иногда требуется проведение дополнительной зачистки. Пока припой полностью не остынет и не станет твердым, запрещается двигать детали.

Высококачественным признается уровень пайки, когда припой тончайшим слоем обволакивает место пайки.

Вернуться к оглавлению

Как паять сталь: нюансы

Для того чтобы начать пайку стали, необходимо подобрать соответствующий способ. При этом учитывается:

  • стойкость окисной пленки;
  • взаимодействие стали и припоя;
  • изменение характеристики стали, после термического процесса пайки.

Очень легко удаляются окислы, когда подвергается пайке углеродистая сталь. Намного сложнее удалить окисную пленку, когда работа проводится с легированной сталью, в состав которой входит хром, алюминий, титан и кремний.

Схема пайки твердым припоем.

Дело в том, что после нагрева на поверхности стали появляются трудно растворимые окислы Ме203, М203.

Чтобы паять сталь, пользуются припоями, в состав которых входит:

  • олово;
  • свинец;
  • серебро;
  • медь;
  • никель;
  • палладий.

Эти материалы оказывают небольшое влияние на свойства стали, они практически ее не растворяют.

Вернуться к оглавлению

Как паять детали из жести?

Стандартным способом спаивания жести является применение припоя, в котором содержится большое количество олова, флюса и паяльника, имеющего шило.

Профессионалы советуют использовать следующие марки припоя:

  • ПОС 40;
  • ПОС 30;
  • ПОС 4-6.

Такой выбор припоя связан с химическими показателями материалов, когда выполняется пайка оловом. В этих припоях, кроме олова, содержится также:

Марки и свойства припоев.

  • сурьма;
  • мышьяк;
  • медь;
  • висмут.

Эти марки припоев отличаются показателем сопротивления срезу, благодаря определенному количеству примесей. Кроме того, они увеличивают сопротивление шва на разрыв после окончания пайки. Если в составе припоя недостаточно олова, то повышается количество сурьмы.

В некоторых случаях применяется ПОС 90 с большим количеством свинца. Для оцинкованного материала делается несколько другой подход.

Для пайки оцинкованного железа обязательно должен присутствовать флюс. Он играет роль химического окислителя и одновременно растворителя. Благодаря флюсу исчезает процесс окисления. Вдобавок ко всему, металл смачивается железом, и получается шов высокого качества. Чаще всего в качестве флюса используют соляную кислоту и канифоль.

В радиотехнике больше всего применяют канифоль. Только в некоторых случаях применяют хлористый цинк и борную кислоту.

Для работы используют паяльник, мощность которого должна превышать 40 Вт. Все работы желательно выполнять электрическим паяльником. Он позволяет проводить пайку в удобном положении, шов получается очень прочным и надежным.

Вернуться к оглавлению

Пайка жести: основные моменты

Когда нужно провести пайку металлических изделий и получить качественный шов, требуется выполнить следующие технологические операции:

  • очистить поверхность;
  • провести обезжиривание;
  • нанести флюс;
  • нагреть паяльник;
  • залудить место пайки;
  • припаять детали из жести;
  • полученную поверхность очистить бензином;
  • проверить получившийся шов.

Чтобы очистить поверхность, необходимо воспользоваться соответствующим инструментом (напильник, шабер).

Чтобы обеспечить появление капиллярных сил, между деталями оставляют зазор величиной 0,3 мм. Металл заливает кромки зазора, что дает возможность получить высококачественный шов.

В некоторых случаях очень трудно очистить детали механическим путем, тогда на помощь приходит травление. Однако для работы с жестью подобное встречается очень редко.

Если на поверхности имеются жировые пятна, применяют 10% содовый раствор. Для обезжиривания в домашних условиях применяют ацетон, бензин, спирт и универсальный растворитель. Свойства этих материалов помогают получить отличную очистку.

О пайке, этом сложном физическом процессе, написано очень много научных работ. Рефераты, описывающие химию процесса, его результаты помогают лучше понять происходящие процессы и выбрать наиболее подходящий способ пайки.

expertsvarki.ru

❶ Как спаять сталь 🚩 как паять оловом 🚩 Разное

Инструкция

Убедитесь, что изделие, которое вы хотите припаять, изготовлено из стали такого сорта, который поддается пайке. Очень хорошо паяются скрепки, гвозди. С большим трудом, а то и вовсе не поддаются этому процессу валы микроэлектродвигателей.

Возьмите паяльник такой мощности, чтобы он смог прогреть изделие. Небольшие гвозди и скрепки можно паять тем же прибором, которым вы привыкли припаивать обычные радиокомпоненты (25 – 30 Вт). Для более крупных изделий придется взять паяльник мощностью от 40 до 200 Вт, в зависимости от их габаритов. Убедитесь в том, что нагрев стальной детали до температуры, при которой возможна пайка, не повредит другим деталям, находящимся с ней в тепловом контакте. Например, стальной мебельный гвоздь может иметь накладку из полипропилена, который плавится при температуре всего в 165 градусов Цельсия. Если снять детали, подвергающиеся риску, невозможно, используйте в качестве теплоотвода плоскогубцы, а пайку осуществляйте быстро.

Лужение стального изделия осуществляйте, используя обычный нейтральный флюс (подойдет даже канифоль). Вначале попробуйте залудить его без зачистки – если сталь поддается пайке, это обычно получается быстро. Единственное, что придется сделать – хорошо прогреть объект. Поскольку он массивнее, чем, например, вывод радиодетали, прогреваться он будет дольше. Разумеется, удерживать его необходимо при этом не пальцами, а пассатижами или аналогичным инструментом, во избежание ожога.

Если залудить поверхность изделия не удалось, несмотря на то, что оно выполнено из стали, поддающейся пайке, попробуйте зачистить его поверхность и повторить операцию.

Залудите аналогичным образом и вторую деталь. Спаяйте залуженные детали между собой.

Наконец, если сталь пайке с обычным флюсом не поддается, поступите так. Залудите ее, используя активный флюс. Будьте крайне осторожны, поскольку такие флюсы содержат кислоту. Можно использовать и таблетку отечественного аспирина (не шипучего). После этого тут же залудите деталь заново, используя на этот раз канифоль или иной нейтральный флюс. Долговечность такого соединения не гарантируется.

Не подвергайте паяные соединения механическим нагрузкам. В отличие от сварных (да и то не любых), они на это не рассчитаны.

www.kakprosto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
