Это не ошибка ПЧ, а предупреждение (alarm): “Перенапряжение на ЗПТ”. Проверьте входное напряжение – повышенное напряжение вызывает это предупреждение. Другой причиной может быть малое время…
Какая Modbus адресация интеллектуального реле Zelio Logic?
При использовании коммуникационного модуля SR3MBU01BD с интеллектуальным реле Zelio Logic имеется возможность подключения реле к шине Modbus (протокол Modbus RTU). В этом случае адресация реле будет…
Какое программное обеспечение используется для программирования…
Для программирования контроллеров серии Modicon M168 используется программа SoHVAC. Программа SoHVAC бесплатная и её можно скачать с нашего сайта: www.schneider-electric.com
Какие ПЛК Modicon от Schneider Electric поддерживают горячее…
Есть три линейки ПЛК с функцией горячего резерва (Hot Stanby): Modicon Premium – время переключения состовляет порядка 500 мс. (в настоящий момент сняты с продаж) Modicon Quantum – время переключения…
Часто задаваемые вопросы о популярных видеороликахПопулярные видеоролики
Обновление прошивки (Firmware) модулей BMENOC03xx
Как настроить Sepam 20?
Конфигурирование IO Scanner-a d ePAC M580
Подробнее о часто задаваемых вопросах по нашим общим знаниямОбщие знания
Обязательно к прочтению при подборе аналогов Шнейдер Электрик
Парт-номер (он же референс, он же артикул, он же каталожный номер) продукции Шнейднер Электрик, подобраной на замену продукции, снятой с производства, либо на замену продукции другого производителя,…
Каков объём элегаза в оборудовании Schneider Electric?
В ыключатели: для SF2 максимальное количество составляет 721г, для LF – 614г, для SF1 – 337г, для LBSkit – 210г, для Rollarc – 107г.
Распределительные ячейки: для GHA максимальное количество…
Глоссарий – словарь технических терминов APC by Schneider Electric
Прилагаемый словарь-глоссарий содержит список часто используемых англоязычных терминов по марке APC компании Schneider Electric в области систем бесперебойного питания и решений для серверных комнат,…
Что такое класс коммутаций емкостного тока С1 и С2 ?
С1 и С2 – это классы вероятности возникновения вторичного перекрытия. С1 – вероятность маленькая, С2 – очень маленькая .
5.1.1″>Дата последнего изменения:9/30/2021
ТМ-510Р. Манометр электроконтактный РОСМА. КИП-Сервис: промышленная автоматика.
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Манометры показывающие ТМ, ТВ, ТМВ, ТМБТ, КМ, КВ, КМВ | Сертификат соответствия | ||
| Свидетельство об утверждении типа СИ (Беларусь): манометры РОСМА ТМ, ТВ, ТМВ, ТМТБ | Свидетельство об утверждении типа СИ | 3 MB | |
| Свидетельство об утверждении типа СИ: манометры РОСМА ТМ, ТВ, ТМВ, ТМТБ | Свидетельство об утверждении типа СИ | 2 MB | |
| Паспорт: манометр ТМ, ТВ, ТМВ | Паспорт | 261 KB | |
| Методика поверки МП 406121-2018 | Техническое описание | 5 MB | |
| Техническое описание: манометры с электроконтактной приставкой | Техническое описание | 204 KB | |
| Декларация о соответствии манометры показывающие в составе с электроконтактной приставкой | Декларации о соответствии (ТС и ЕАЭС) | 2 MB | |
| Оборудование для автоматизации ИТП и насосных станций | Каталог | 10 MB |
Документация и ПО
8 файлов, 23 MB
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
ТМ-510Р.05 (0-0,1МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-0,1МПа), М20х1,5, кл.1,5 | В наличии | 2 858 | Купить |
ТМ-510Р.05 (0-0,6МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-0,6МПа), М20х1,5, кл.1,5 | В наличии | 2 858 | Купить |
ТМ-510Р.05 (0- 1МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-1МПа), М20х1,5, кл.1,5 | В наличии | 2 858 | Купить |
ТМ-510Р.05 (0- 1,6МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-1,6МПа), М20х1,5, кл.1,5 | В наличии | 2 858 | Купить |
ТМ-510Р.05 (0- 2,5МПа) М20х1,5.1,5 Манометр электроконтактный ТМ-510Р, исполнение V, d=100мм, (0-2,5МПа), М20х1,5, кл.1,5 | В наличии | 2 858 | Купить |
totalkip.ru/report.local/photo/photo1/POCMA_Foto_7323.jpg”>.png)
totalkip.ru/report.local/photo/photo1/Foto_rosma_12312.jpg”>- Корпус приборов выполнен из стали, механизм – из медного сплава (100 МПа — сталь 30 с никелевым покрытием).
- Диаметр корпуса: 100, 150 мм.
- Диапазон показаний манометра : 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
- Чувствительный элемент – Медный сплав (100 МПа — сталь 38ХМ).
Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления.

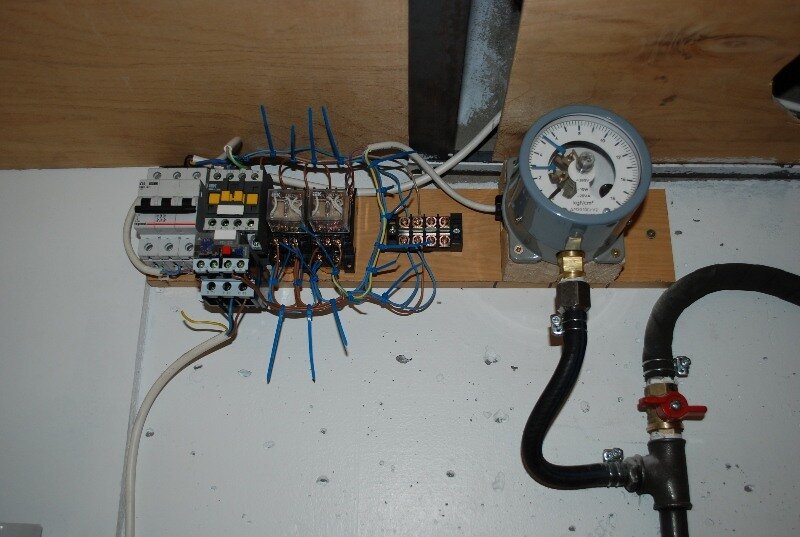

В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. В случае наличия дополнительной электроконтактной приставки, перемещение стрелки дополнительно приводит к срабатыванию соответствующих групп переключающих контактов, что позволяет успешно применять подобные манометры в системах автоматического поддержания давления или уровня (например, в башнях Рожновского).
| Параметр | Значение |
|---|---|
| Диапазон показаний давлений | |
| Манометр ТМ-510Р | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| Точность | |
| Класс точности | 1,5 % |
| Рабочая температура | |
| Окружающая среда | -60…+60 °С |
| Измеряемая среда | до +150 °С |
| Физические характеристики и материалы | |
| Диаметр корпуса | 100, 150 мм |
| Материал корпуса | IP40, сталь 10, цвет черный |
| Чувствительный элемент | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
| Вес | 0,42, 0,70 кг |
| Монтаж | |
| Присоединение | Радиальное |
| Резьба присоединения манометра | G½ или M20×1,5 |
| Марка стали | Корпус, кольцо – сталь 10 |
Манометр общетехнический с электроконтактной приставкой
Радиальное присоединениеРадиальное присоединение с задним фланцем
| Ø | D1 | D2 | b | h | f | m | L | S | G | C | a | d | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 98 | 43 | 83 | 16 | 39 | 20 | 17 | G½ или M20×1,5 | 80 | 3 | 5,5 | 0,42 |
| 150 | 152 | 149 | 49 | 106 | 17 | 38 | 20 | 17 | 128 | 4 | 7 | 0,70 |
Манометр общетехнический с электроконтактной приставкой с повышенным IP
Радиальное присоединениеРадиальное присоединение с задним фланцем
| Ø | D1 | D2 | b | h | f | m | L | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 98 | 44 | 83 | 16 | 39 | 40 | 17 | G½ или M20×1,5 | 0,46 |
| 150 | 152 | 149 | 50 | 106 | 16 | 38 | 40 | 17 | 0,74 |

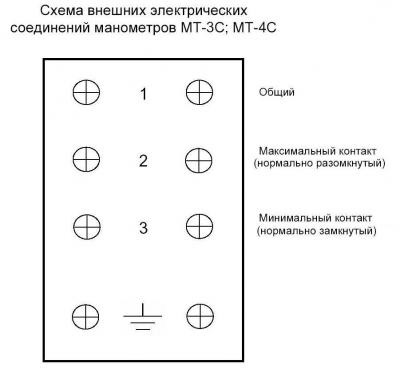

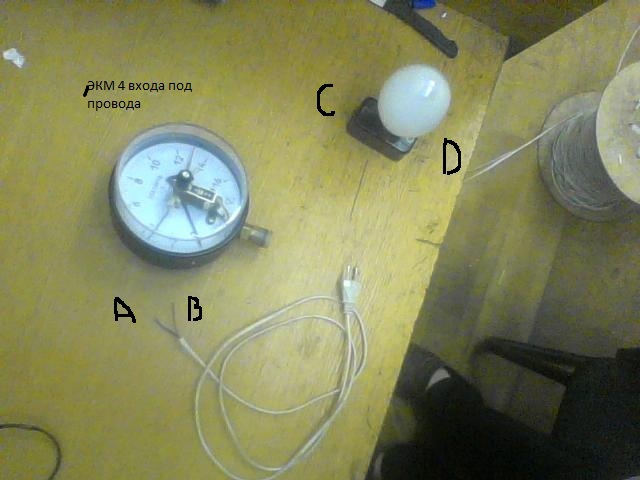

Положения коммутации
Положения коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.
Красный цвет уставки — замкнута в рабочей зоне. Синий цвет уставки — разомкнута в рабочей зоне.
Заливка сектора уставки — механический контакт стрелки с уставкой.
Контактный манометр – WIKA
Контактные манометры WIKA
Везде, где требуется локальное отображение технологического давления и одновременное переключение контуров, контактные манометры находят свое применение. Контакты переключателя (также называемые сигнальными контактами) замыкают или размыкают цепи в зависимости от положения стрелки показывающего измерительного прибора.
В широком ассортименте WIKA вы найдете подходящий контактный манометр для каждого типа давления:
Манометрическое давление
Перепад давления
Абсолютное давление
Видео Правильное чтение манометров и термометров | На что обращать внимание?Примечание
Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd.
(YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.
Контакты переключателя или контакты сигнализации в контактных манометрах замыкают или разрывают цепь в зависимости от положения указателя. Если показания значительно выше или ниже установленного значения, они вызывают тревогу (отсюда и термин «контакт тревоги»). Они также подходят для запуска, остановки или переключения процессов.

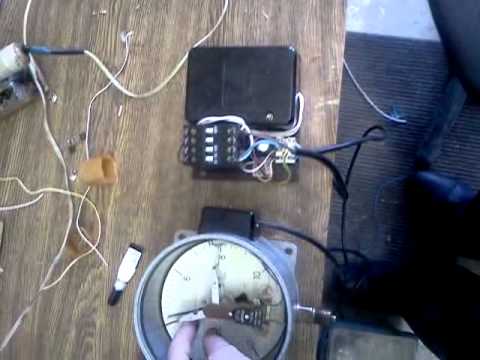

Магнитно-мгновенные, индуктивные и электронные контакты контактного манометра обычно монтируются за циферблатом и могут быть установлены в любую точку во всем диапазоне шкалы с помощью установочного указателя. Стрелка прибора (указатель фактического значения) контактного манометра перемещается свободно. В зависимости от версии прибора контакты переключателя настраиваются на заводе или могут быть отрегулированы с помощью регулировочной клавиши в окне.
В зависимости от контакта переключателя контактные манометры различаются следующим образом:
Контактные датчики с магнитным защелкивающимся контактом
Контактные датчики с магнитным защелкивающимся контактом могут быть установлены при различных условиях эксплуатации. Характеристика мгновенного действия контактной системы достигается за счет регулируемого постоянного магнита на установочном указателе. Таким образом, контакты в значительной степени защищены от воздействия дуги. Выходной сигнал достигается перед движением указателя. При правильном использовании контактные датчики с магнитным защелкивающимся контактом будут безотказно работать долгие годы.
Датчики контактные с индуктивным контактом
Датчики контактные с индуктивным контактом в основном используются в двух областях применения:
- во взрывоопасных зонах, зонах 1 и 2
- при высокой частоте коммутации
Индуктивные контакты работают без механический контакт, следовательно, они износостойкие, и абсолютно не влияют на механику контактного датчика.
Индуктивные контакты могут использоваться повсеместно, даже с заполненными контактными датчиками, и нечувствительны к агрессивной среде.
Контактные датчики с электронным контактом
Контактные датчики с электронным контактом могут коммутировать малые нагрузки, напр. те, которые обычно используются в программируемых логических контроллерах (ПЛК), напрямую. Здесь также применимы обычные преимущества индуктивного контакта, такие как безотказная работа контакта, отсутствие износа благодаря работе бесконтактного контакта и практически полное отсутствие влияния на показания измерительной системы.
Контактные датчики с герконом
Благодаря своей конструкции и малому весу герконы особенно устойчивы к вибрации. Контактные датчики с герконами могут напрямую коммутировать нагрузки до 230 В/1 А, а также обеспечивать надежный контакт при очень малых токах. Они также подходят для прямого ввода в ПЛК.
Часто задаваемые вопросы
Что такое скользящий контакт (модель 811)?
Скользящий контакт представляет собой механический физический контакт для коммутации нагрузок до 10 Вт 18 ВА.
Примечание
Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.
Типы давления Манометр с трубкой Бурдона Контактный датчик Дифференциальный манометр Этторе Селла Манометр Измерение давления Устройство измерения давления Датчик давления Реле давления Запорно-спускной клапан Мембранный манометр Мембранный переключатель давления Дифференциальное реле давления Датчик перепада давления Электронный переключатель давления Адаптер манометра Гидравлический манометр Заполненный жидкостью манометр Механический переключатель давления монофланец Игольчатый вентиль Кран манометра Демпфер манометра Сифон с манометром Клапан манометра Датчик давления IO-Link Датчик давления Передатчик давления Контрольный датчик Термоманометр Клапанный коллектор Манометр абсолютного давления EMICOgauge
Советы по правильной установке манометров
| Hardy OrzikowskiПравильно ли установлены датчики? Команда экспертов по аудиту WIKA FAST знает, что слишком часто это не так. Неправильно установленные манометры могут привести к преждевременному выходу из строя манометра и помешать вам устранить проблемы с оборудованием или процессами. Не позволяйте этому случиться на вашем заводе. Воспользуйтесь этими шестью советами для правильной установки манометра.
1. Выберите правильный датчик
Перед тем, как вытащить гаечный ключ, сначала убедитесь, что у вас есть подходящий тип манометра для применения. Выбранный вами манометр должен соответствовать:
- Ожидаемый диапазон измеряемого давления. Выбранный диапазон должен вдвое превышать рабочий диапазон.
- Совместимость с технологическими средами.
- Температура процесса
- Тяжелые условия эксплуатации (например, вибрации, пульсации, скачки давления).
Однако, даже если вы правильно установите манометр, вы можете столкнуться с теми же проблемами, что и до установки, если манометр не подходит для работы.
2. Приложите усилие к лыскам под ключ
После того, как вы выбрали правильный калибр, обратите внимание на то, как вы его устанавливаете. Вместо того, чтобы поворачивать корпус вручную, используйте гаечный ключ с открытым зевом и приложите усилие к плоскости ключа. Применение силы через корпус может привести к повреждению соединения корпуса, а также внутренних частей датчика. Недостаточный крутящий момент может привести к утечкам.
3. Запечатайте сделку
Обратите внимание на тип резьбы на манометре, прежде чем запечатать его. Если манометр имеет параллельную резьбу, уплотните его с помощью уплотнительных колец, шайб или уплотнительных колец WIKA (разжимных колец). Если манометр имеет коническую резьбу, рекомендуется использовать дополнительные средства уплотнения, например ленту из ПТФЭ. Это стандартная практика для любого монтажника труб, поскольку коническая резьба сама по себе не обеспечивает полной герметизации.
4. Используйте зажимное гнездо или накидную гайку с цилиндрической резьбой
При использовании конической резьбы установщик может отрегулировать калибр даже после приложения достаточного крутящего момента.
Это позволяет удобно ориентировать лицевую сторону датчика. Однако с прямой резьбой ориентация лицевой стороны не регулируется, когда она достигает нижней точки. По этой причине мы рекомендуем использовать уплотнительные кольца WIKA вместо плоских шайб. Уплотнительное кольцо WIKA позволяет правильно сориентировать манометр после того, как муфта посажена на уплотнительное кольцо. Вы начинаете с затягивания манометра вручную. Как только вы столкнетесь с сопротивлением, приложите гаечный ключ к плоскости ключа и продолжайте поворачивать датчик. В этот момент у вас есть примерно один оборот, чтобы установить датчик в нужное положение.
5. Оставьте место для продувки
В целях безопасности персонала некоторые манометры имеют схему безопасности, состоящую из сплошной стенки между передней частью манометра и трубкой Бурдона и задней продувкой. В случае повышения давления внутри корпуса или катастрофического разрыва трубки Бурдона вся энергия и выброс среды будут направлены на заднюю часть манометра, тем самым защищая людей, считывающих показания манометра.
Чтобы защитное устройство функционировало должным образом, важно оставить минимальное пространство в 1/2 дюйма. ВИКА XSEL 9Манометры 0108 ® стандартно поставляются со встроенными штифтами для обеспечения этого расстояния при установке манометра на поверхность.
6. Вентиляция корпуса манометра
Некоторые манометры поставляются с небольшим клапаном в верхней части корпуса. Пользователи, которые не понимают назначение клапана, не понимают, зачем он нужен. Во время транспортировки манометры, заполненные жидкостью, могут подвергаться изменениям температуры, что приводит к увеличению внутреннего давления. Это может привести к тому, что стрелка манометра сместится с нуля. При установке манометра откройте компенсационный клапан, чтобы стравить это давление. Затем его следует снова закрыть, чтобы предотвратить любое внешнее проникновение. После установки манометра установите компенсационный клапан из положения ЗАКРЫТО в положение ОТКРЫТО.
Манометр может выполнять свою работу, только если он правильно установлен.
