Как правильно рассчитать арматуру для ленточного фундамента: Расчет арматуры для ленточного фундамента частного дома

alexxlab | 24.05.2022 | 0 | Разное

необходимый диаметр и толщина, количество

Каждая стройка начинается с устройства надёжного основания. Ленточный фундамент — самая распространённая конструкция в малоэтажном строительстве. Расчёт арматуры для ленточного фундамента важен уже на этапе проектирования и доставки строительных материалов. Расчёт поручают профессионалам или проводят самостоятельно, изучив руководящие документы.

Содержание

1. Назначение армирования
2. Нормативные документы
3. Ассортимент металлопродукции
4. Схема закладки
5. Защитный слой
6. Расстояния между арматурой
7. Продольное армирование
8. Поперечное армирование
9. Расчёт арматуры
10. Потребное количество металлоизделий
11. Подсчёт поперечных и вертикальных элементов
12. Суммарное количество

Назначение армирования

Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания

Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

• снизу-вверх — процессы пучения грунта;
• сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
3. Нижняя часть фундамента пытается удлиниться.
4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Ассортимент металлопродукции

Классы арматурной стали

Для железобетонных конструкций используют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
• термически и механически упроченную с периодическим профилем, 6–40 мм;
• холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.

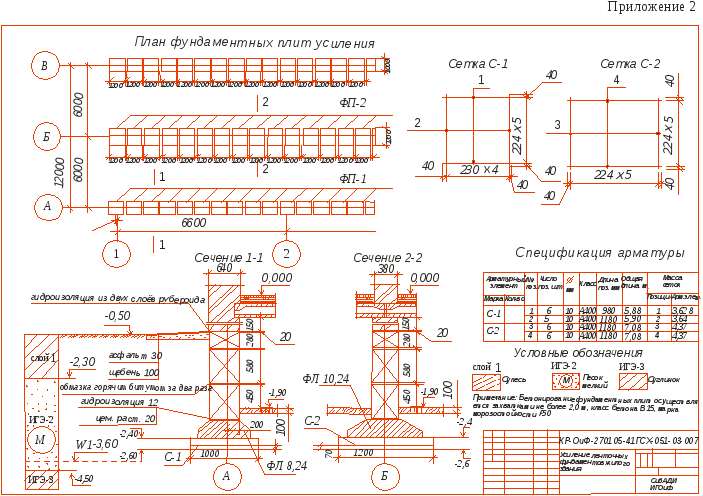

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой

В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

• совместную работу всех частей;
• защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ;
• огнестойкость.

В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Расстояния между арматурой

Расстояния между отдельными прутьями выбирают не меньше диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов – 30 мм.

В стеснённых условиях допускается арматуру располагать пучками.

Продольное армирование

Для стороны фундамента длиной до 3 метров допустимо использовать стержни диаметром 10 мм, если сторона превышает 3 м — не тоньше 12 мм.

Общее сечение прутков продольной арматуры выбирают не менее 0,1% от поперечного сечения фундамента.

Например, для ленты шириной 40 и высотой 100 см, сечение равно 400х1000=4 000 000 мм². Суммарное сечение всех продольных прутков должно составить 0,1%, т.е. 400 мм².

Выбрать нужное количество стержней можно с помощью таблицы.

Диаметр прутка, мм	Общее сечение прутков в зависимости от количества стержней, мм
	1	2	3	4	5	6	7	8	9
10	75	155	235	315	390	470	550	630	710
12	115	225	340	450	565	680	790	900	1020
14	155	310	460	615	770	925	1080	1230	1385
16	200	400	605	805	1010	1210	1410	1610	1810

Согласно таблице, для фундамента сечением 40х100 см необходимо 6 продольных прутков 10 мм или 4 штуки 12 мм.

Расстояния между осями продольных отрезков арматуры не должно быть больше 40 см, а стержней в одном уровне не может быть меньше 2. Одна арматура используется только в фундаментах тоньше 15 см.

Поперечное армирование

Задачи поперечно-вертикальной арматуры:

• ограничить образование трещин;
• удерживать продольные прутки от смещения;
• закрепить продольные стержни от выпучивания в любых направлениях.

Поперечные детали устанавливают везде, где проходят продольные прутья.

Диаметр поперечной арматуры для ленточных фундаментов не может быть менее 25% от наибольшего диаметра продольных стержней, но в любом случае минимальный диаметр 6 мм.

Шаг установки поперечных элементов — не более 50 см, при высоте ребра больше 15 см.

Расчёт арматуры

Рассчитать арматуру для фундамента проще на конкретном примере дома размером 6х10 метров. Поперечное сечение фундамента 50х100 см.

Потребное количество металлоизделий

Согласно таблице, потребуется 4 продольных параллельных стержня диаметром 12 мм.

Общий периметр фундамента составляет 6+6+10+10=32 метра.

Всего понадобиться 128 (32х4) метра арматуры.

Длина прутков в продаже составляет 3, 6 или 11, иногда 12 метров. Следовательно, точно подобрать стержень для каждой стороны не получится.

Продольные стержни придётся состыковывать. Стыки будут и в угловых пересечениях. Если в углах используют П- или Г-образные прутья, то они должны быть заглублены в стену не менее чем на 40 см.

Согласно своду правил, перекрытие стержней должно составлять не менее 30 диаметров. Для 12 мм арматуры — не менее 36 см.

Чтобы не пришлось дополнительно докупать и доставлять стройматериал, арматуру приобретают с запасом 10–15% от расчётного количества. Пятнадцать процентов от 128 составляет 19,2 метра.

В итоге приобретают 128+19=147 метров 12 мм прутка для продольного армирования.

Подсчёт поперечных и вертикальных элементов

Поперечные и вертикальные элементы армирования сваривают, скручивают вязальной проволокой или изгибают в виде прямоугольника.

Вертикальные составляющие лучше делать длиннее высоты ленты — их можно утопить в грунт. Это сделает монтаж удобнее.

Стороны горизонтально-вертикального прямоугольника меньше размеров фундамента минимум на 10–15 см. Чтобы оставался защитный слой бетона вокруг прутьев.

Сложив стороны, получают количество арматуры на один прямоугольник: 30+30+90+90=240 см. С учётом перехлёстов добавляют ещё 10 см. В итоге длину каждого элемента принимают равной 2,5 метрам.

В каждом углу необходимо установить два прямоугольника, всего на фундамент 4х2=8 штук.

Максимальное расстояние между элементами на прямых участках — 50 см. При постройке габаритных домов — 30 см.

Длины сторон для дальнейших вычислений без учёта угловых пересечений равны:

1. Короткие 600 см минус 2 угла по 50 см — 500 см.
2. Длинные 1 000 см минус 2 угла по 50 см — 900 см.

На каждую короткую сторону понадобиться помимо угловых ещё 9 прямоугольников. В длинную сторону устанавливают 17 элементов.

Общее количество поперечников составит: 8 угловых, 9+9=18 для коротких сторон фундамента и 17+17=34 для длинных.

Суммарное количество вертикально-горизонтальных перемычек составит: 9+18+34=61 шт. Длина каждого 2,5 метра. Итого арматуры диаметром 6 или 8 мм понадобиться 61х2,5=152 метра. Приобретают материал с запасом 5%, следовательно, 160 метров.

Суммарное количество

Общее количество материала, необходимого для армирования фундамента со сторонами 6 и 10 метров:

• для продольных стержней — 147 метров арматуры 12 мм. Масса одно метра составит 0,88 кг, а общий вес: 147х0,88=130 кг.
• для вертикальных и поперечных прутков приобретают 160 м стержней диаметром 8 мм, их масса равна: 160х0,39=62 кг.

Помимо этих материалов, приобретают вязальную проволоку диаметром от 2,5 до 4 мм. Её понадобиться около 50 метров.

Количество элементов изменяют в зависимости от размеров фундамента и полной нагрузки. В этих случаях рассчитывать нужно по той же методике.

Рассчитать количество арматуры для постройки ленточного фундамента можно самостоятельно. Нарисовав чертёж и расположив на нём все необходимые элементы, потребуется полчаса времени, чтобы вычислить потребность материалов. Это позволит сэкономить на доставке в случае нехватки продукции, а также проконтролировать честность подрядчика, если работу выполняет сторонняя организация.

Расчет арматуры для фундамента: как правильно делать

От прочности и эксплуатационных характеристик фундамента зависит продолжительность службы сооружений и их устойчивость в сложных погодных условиях. Но на его прочностные показатели влияет не только марка бетона, но и правильное армирование. Дальше пойдет речь о том, как сделать расчет арматуры для фундамента.

[contents]

Для чего нужно армирование

Размещение в бетонном основании стальных прутьев позволяет:

• Увеличить прочность бетона на сжатие.
• Уменьшить растяжение.
• Сохранить бетонную конструкцию при вспучивании грунта. Оно может привести, в случае отсутствия армирования, к нарушению изначального вида строения или к его разрушению.

Все расчеты проводятся, отталкиваясь от вида фундамента и регламентируются требованиями СНиП.

Плиточный фундамент

Перед тем, как проводить расчеты, нужно узнать метод армирования при изготовлении плит для фундамента.

Сама плита представляет собой сетку из прутьев, залитых бетоном. Если толщина плиты больше 20 см – такие сетки устанавливаются сверху и снизу.

Шаг между прутьями в сетке, вне зависимости от их диаметра, составляет 20 см, кроме случаев, когда нужно укрепить конструкцию или требования к зданию небольшие, и шаг можно взять больше.

Как рассчитать

Арматура под фундамент плитного типа рассчитывается следующим образом:

1. Для начала нужно узнать количество прутьев продольной арматуры. Для этого разделяется значение большей стороны фундамента на шаг прутьев (перед вычислением, нужно перевести 20 см в метры). Теперь полученное значение умножается на длину поперечной арматуры и получается общая длинна поперечных прутьев.
2. Таким же образом определяется количество арматурных элементов для поперечной связки.
3. Общее количество арматуры = (кол-во продольных прутьев + кол-во поперечных прутьев) х кол-во арматурных сеток (уровней).
4. Количество вертикальных элементов = количество продольных прутьев х количество вертикальных. Полученное значение умножается на высоту основания (в метрах) и получают длину.
5. Узнают вес арматуры, использовав таблицу ниже.

Представим, что строим дом 8 х 5 м и используем основание толщиной в 30 см (имеет 2 уровня сеток, как все плиты больше 20 см).

Шаг стандартный: 20 см. Диаметр основных прутьев: 0.16, вертикальных: 6.

Считаем:

1. Кол-во продольных прутьев = 8 / 0.2 = 40. Их длина = 40 х 5 = 200 м.
2. Кол-во поперечных прутьев = 5 / 0.2 = 25. Их длина = 25 х 8 = 200 м.
3. Общее кол-во горизонтальных элементов = (200 + 200) х 2 = 800 м.
4. Кол-во вертикальных элементов = 40 х 25 = 1000. Их длина = 1000 х 0.3 = 300 м.
5. Вес арматуры горизонтальной (основной) = 800 х 1.58 = 1264 кг. Вертикальной = 300 х 0.222 = 66.6 кг.

Расчет арматуры для ленточного фундамента

Основная особенность – разрывная нагрузка направлена продольно (вдоль). Поэтому необходимо:

• Выбрать основную (продольную) арматуру 12-16 мм. Диаметр зависит от массы стен и особенностей грунта.
• При необходимости сэкономить, выбирается прут 6-10 мм для вертикальной и поперечной связки.
• Шаг решетки 10-20 см (в зависимости от усилия на разрыв).

Как рассчитать

Точный расчет количества арматуры для фундамента проводится по аналогичному принципу расчета для плиточного основания.

Получив значение общей длинны, нужно узнать вес арматуры. По ее диаметру из таблицы берете вес одного метра и умножаете на общею длину (добавьте к этому значению 10%, чтобы был запас).

Представим, что строим деревянный дом. Нам нужно провести расчет арматуры для ленточного фундамента высотой 1 метр. Его ширина: 40 см. Размеры объекта: 5 х 11. Шаг сетки: 20 см (между основными прутьями) и 50 см (для соединений). Будет 2 пояса армирования с 2 основными прутьями в каждом. Диаметр основного прутка: 12 мм, для соединений: 10 мм.

Считаем:

1. Длина прутьев длинных сторон = 2 х 11 х 2 х 2 = 88 м.
2. Длина коротких = 2 х 5 х 2 х 2 = 40 м.
3. Вычисляем общую длину арматуры в 1 уровне: (5 + 11) х 2 = 32 м. Поделив 32 на 0.5 (шаг соединений), получаем кол-во поперечных прутков: 64. Длинна = 64 х 0. 4 (ширина основания) = 25.6 м.
4. Кол-во прутков вертикальных соединений = 64 х 4 = 256. При высоте 1 м, их длина = 256 м.
5. Арматура для ленточного фундамента будет иметь вес: 256 х 0.888 = 227.32 кг. Для соединений: 25.6 х 0.617 = 15.8 кг.

Что учесть при расчете

Основные моменты:

• Размещая металлические элементы от краев бетонного основания нужно отступить 5-6 см – это продлит срок их службы, защитив от разрушительных воздействий.
• На ленточный фундамент сила растяжения максимально действует на верхнюю часть, поэтому сверху особо заглублять пруты не стоит.
• Армированные элементы с ребристой поверхностью обеспечивают максимальное сцепление с бетонной смесью.
• Соединительные перемычки могут быть от 6 мм – на них воздействует меньшая нагрузка, чем на основные. Они должны размещаться на расстоянии около 15-30 мм.

Какую арматуру выбрать

Для чего нужна арматура, исходя из приведенной выше информации, уже должно быть понятно. Теперь рассмотрим ее выбор.

Несколько важных моментов:

• Если используется бетон тяжелой марки – не рекомендуется применять элементы армирования с объемом более 40 мм.
• Продольные элементы нужно выбирать с сечением в 12 мм для случаев, когда длинна стены больше 300 см.
• Для изгибающегося вязанного каркаса, диметр поперечных стержней должен быть не меньше 6 мм.
• При длине стены менее 3 метров, достаточно армированных элементов с сечением в 10 мм.
• При выборе кол-ва основных прутьев для балок и ребер, ширина которых составляет больше 15 см, меньше 2 использовать не стоит.

Пользуясь приведенными расчетами и примерами, можно правильно совершить расчет количества необходимых материалов для укрепления фундамента. Проводя нужные расчеты, не пытайтесь сэкономить, выбирая прутья меньшего диаметра – это может привести к плачевным последствиям, вызванным разрушением фундамента от сильных нагрузок. Если есть такая возможность – обратитесь к специалистам, которые приведут самые точные и правильные расчеты, учитывая особенности грунта, материала для возведения стен, климатических условий, особенности конструкции сооружения и т. д.

Правильное армирование углов ленточного фундамента

Возведение ленточного фундамента – достаточно сложный процесс, правильное выполнение которого гарантирует длительный срок службы всего здания. Есть ряд технологических моментов, которые необходимо соблюдать. Среди них выделяют процесс армирования. Мы рассмотрим, как правильно армировать углы фундамента, на которые приходится большая часть нагрузки.

Содержание:

1. Преимущества и недостатки ленточного фундамента
2. Основные виды ленточного фундамента и технология его изготовления
3. Правильное армирование углов ленточного фундамента: Расчет расчетов

Преимущества и недостатки ленточного фундамента

Среди достоинств ленточного фундамента в первую очередь отмечается продолжительность его эксплуатации. Благодаря тому, что фундамент находится под капитальными стенами дома, нагрузка от здания распределяется равномерно. Поэтому технологически правильно обустроенный ленточный фундамент способен эксплуатироваться более ста лет.

Кроме того, при необходимости есть возможность его восстановления или замены. Ленточный фундамент – универсальная постройка как для легкого каркасного или деревянного дома, так и для постройки из камня или кирпича.

При наличии специализированной техники, такой как экскаватор для рытья котлована и бетономешалка, с помощью которой готовится бетонный раствор, все работы выполняются достаточно быстро.

Обеспечение качественной гидроизоляции позволяет защитить основание дома от влаги. Кроме того, именно наличие в доме ленточного фундамента позволяет установить под ним цоколь или цокольный этаж. При желании все работы по изготовлению фундамента можно выполнить самостоятельно, без привлечения специалистов.

Однако есть у ленточного фундамента и недостатки. Это в первую очередь скорость ожидания его высыхания. Также, если сравнивать сроки выполнения всех работ по возведению ленточного и винтового фундамента, то они существенно отличаются. Для того чтобы сделать ленточный фундамент, потребуется значительное количество времени и больше физических усилий.

В большинстве случаев для возведения фундамента требуется наличие специализированной техники и не менее трех человек.

Основные виды ленточного фундамента и технология его изготовления

В зависимости от схемы изготовления ленточный фундамент бывает:

• монолитный, из бетонного раствора с предварительным армированием;
• сборный – изготавливается из отдельных блоков, которые соединяются между собой при помощи цементного раствора.

Первый вариант актуален при строительстве домов, так как считается более надежным и не приводит к неравномерной усадке здания. Если грунт имеет высокую усадку, то лучше всего делать монолитный тип фундамента.

Для возведения небольших построек, в виде парилки или бани достаточно сборного ленточного фундамента. Технология его возведения заключается в соединении отдельных блоков из железобетона. Есть вероятность неравномерной усадки такого фундамента, так как конструкция не монолитная.

Существует несколько этапов возведения ленточного фундамента, предлагаем с ними ознакомиться:

1. Проектирование и расчеты.

Самый важный этап – от качества исполнения напрямую зависит срок эксплуатации фундамента. Для правильного расчета глубины фундамента учитываются такие факторы, как:

• нагрузка на фундамент от здания и его вес;
• Тип почв и климатические особенности региона;
• сопротивление почвы.

В зависимости от глубины закладки фундамента она бывает глубокой и мелкозернистой. Первый вариант актуален, если грунт отличается высокой пучинистостью. Мелкозернистый вариант используется для твердой, непучинистой почвы. Уровень затрат на строительство мелкозабитого и глубоко заложенного фундамента существенно отличается друг от друга. Так как во втором случае значительно увеличивается глубина закладки и количество материалов, используемых в процессе заливки.

2. Выполнение разметки площадки под фундамент.

Далее идет выравнивание участка, удаление сорняков, мусора и возможно верхнего слоя почвы. После этого проводятся работы по его разметке с помощью топоров. В зависимости от разметки выкапывается траншея. Для этого используется специализированное оборудование или все работы выполняются вручную.

3. Работы по устройству песчаной подушки.

Этот этап также достаточно важен при строительстве фундамента. Так как песчаная подушка способна защитить фундамент от влаги. Кроме того, он обеспечивает передачу нагрузки от основания к земле, то есть является своеобразным амортизатором.

Однако песчаный слой не всегда нужен при строительстве фундамента. Если грунт характеризуется наличием большого количества глинистых элементов, то в этом случае влага будет концентрироваться в песке, который со временем попадет в фундамент. В этой ситуации лучше обойтись без подушки или заранее оборудовать дренажную систему для стока воды в почву.

Самый популярный вариант изготовления песчаной подушки – укладка 15-20 см слоя песка, затем при необходимости укладывается гравий или гравий и заливается тонким слоем бетона. Через десять дней работа продолжается. В этом случае бетонное основание позволяет выровнять поверхность перед последующими работами.

4. Укладка арматуры.

Очень сложный этап, требующий от исполнителя особого опыта. Арматура должна быть уложена правильно, чтобы не сделать перерасход стройматериалов. Учитывайте, что основными рядами в арматуре является ее верхнее и нижнее основание.

Армирование углов фундамента фото:

Материал должен иметь антикоррозийное покрытие, защищающее его от разрушения влагой. Под небольшую и легкую постройку достаточно построить каркас, соединенный между собой проволокой. Для массивной конструкции для изготовления армирующего каркаса лучше использовать сварочный аппарат. Кроме того, есть возможность вязать арматуру с помощью специального крючка.

5. Установка установка.

Для изготовления опалубки применяют дерево, металл, пластмассу, фанеру и другие подходящие материалы. Опалубка должна быть выставлена ​​строго по уровню. После установки основных стен следует процесс их укрепления с использованием дополнительных досок.

6. Залить фундамент бетонным раствором.

Завершающий этап работ по фундаменту. Бетонный раствор должен иметь высокое качество. Если есть возможность, лучше использовать заводской раствор или приготовить его самостоятельно с помощью бетономешалки. В процессе заливки обязательно используйте бетоновибратор, который улучшит качество бетона, избавляясь от лишнего воздуха.

Правильное армирование углов ленточного фундамента: Расчет расчетов

После проектирования фундамента и дома начинается строительство ленточного фундамента. Теодолит поможет правильно распределить оси заливки заливки. При его отсутствии достаточно колышков и шнура. Далее следует выкопать траншею, под ленточный фундамент и установить песчаное основание. Учтите, что слой песка должен идеально ровно располагаться на поверхности. Кроме того, качество его трамбовки должно быть таким, чтобы при движении по песку не оставалось следов от сапог.

После этого на основание из песка укладывается гравий или щебень, при этом толщина слоя также около 20 см. Затем фундамент заливают бетонными растворами, время высыхания которых составляет не менее недели.

Применение комбинированной песчано-бетонной подушки позволяет значительно сократить материалы и время на устройство ленточного фундамента.

Основная часть нагрузки будет приходиться на участки продольного типа, поэтому здесь актуален диаметр которых сопоставляется в соотношении с прочностью грунта. Арматура должна иметь ребристую поверхность, именно она обеспечит правильное сцепление арматуры с бетоном. Арматурный каркас углубляют не менее чем на 5 см между опалубкой, нижней и верхней частями фундамента.

Для расчета количества арматуры следует определить ее диаметр. Оптимальное значение диаметра арматуры – 1,2 см. При этом устанавливаются два вертикальных стержня в два ряда, интервал их кладки 50 см. Кроме того, для каждого угла потребуется еще один стержень.

Для выполнения армирования углов фундамента необходимо наличие:

• ручного станка, с помощью которого арматура гнется;
• кусачки армирующие;
• болгар;
• строительная рулетка;
вязальная проволока
• ;
вязальная машина
• ;
• пластиковая накладка;
• Кусачек;
молоток
• ;
• Пассажи.

После изготовления опалубки армируется основание фундамента. Укладка арматуры осуществляется в двух направлениях. Чаще всего в работе используется арматура диаметром 12-14 мм. Стержни соединяются друг с другом при помощи специальной проволоки. Если между арматурой и верхней частью траншеи остается расстояние более 70 мм, то дополнительно укладывается сетка.

Армирование необходимо для укрепления бетона. Так как он подвергается воздействию температуры и большой нагрузки. Чтобы бетон не трескался, его укрепляют арматурными стержнями.

В процессе армирования углов фундамента арматуру чаще всего укладывают в виде квадрата или прямоугольника. Минимальное количество стальных стержней, расположенных в вертикальном направлении, – две штуки. Если здание отличается большой этажностью и внушительным весом, то это значение увеличивается.

Расстояние между стержнями не должно быть более 80 см. Количество арматуры, укладываемой в горизонтальном направлении индивидуально, рассчитывается исходя из нагрузки от здания и глубины залегания фундамента. Арматура должна быть погружена в бетонный раствор не менее чем на 70 см. Интервал установки горизонтальных стержней 300 мм.

Для армирования каждого пояса требуется от двух до четырех стержней. Также имеется дополнительная арматура, толщина стержней которой от 0,3 до 1 см. Для выполнения армирования необходимо выполнить следующие действия:

• Установка в землю стержней диаметром до 1 см, интервал установки 50-80 см;
• привяжите два пояса на вертикальные площадки, сверху и снизу;
• Дополнительное усиление усилит центральную часть рамы.

Армирование углов схемы фундамента:

• В каждый угол устанавливаются гнутые стержни, при этом стыки между арматурой должны отсутствовать;
• после установки арматуры предусмотрена вентиляция;
• В связи с тем, что на сжатие больше всего влияют угловые участки, арматура должна иметь диаметр более 1 см.

Имейте в виду, что некачественная арматура углов фундамента приведет к разрыву арматуры под напряжением от веса дома. Поэтому арматурный каркас должен иметь вид единого жесткого пространственного каркаса.

Основной ошибкой армирования углов ленточного фундамента является соединение арматуры простыми поперечинами. В результате получается малопрочное покрытие, а бетон со временем трескается.

Есть несколько вариантов усиления фундамента. Первый из них предполагает использование дополнительной сетки при армировании. В этом случае устанавливается поперечная арматура и арматура, усиливающая угловой стык. Этот вариант, позволяет армировать фундамент, с ячейками по 20 см. Сетка устанавливается в верхней и нижней части фундамента, через каждые полметра они соединяются с помощью вертикальных стержней.

Второй вариант армирования предполагает использование отдельных стержней арматуры. При этом предусмотрено:

• жесткое соединение фундамента со стенами дома, их поперечное соединение;
• Осмотр стержней арматуры.

Этот способ предполагает соединение арматуры с буквами или переливами. При этом различают соединение, в котором имеется прямое окончание стержней или петлевой изгиб.

Если угол армирования более 150 градусов, то армирование остается целым и лишь немного изгибается. В противном случае целыми остаются только внешние стержни, а внутренняя арматура изгибается и пересекается между собой. Прямой угол фундамента чаще всего усиливают с помощью Г-образных элементов.

Угловые участки фундамента, да и всего арматурного каркаса лучше всего связать с помощью проволоки. Так как применение сварки малопрочно. Прежде всего было доказано, что арматура под действием нагрузки и грунта перемещается, это перемещение может вызвать разрыв элементов, соединенных сваркой. В этом случае арматурный каркас начинает повреждаться, что приводит к появлению трещин в фундаменте. Даже качественная сварка армирующего каркаса не в состоянии защитить фундамент от взбалтывания грунта, что приводит к малым подвижкам арматуры.

Армирование углов фундамента производят с помощью съемки, закрепляя арматуру криволинейными элементами, при этом в угловой части фундамента связывают между собой таким образом, чтобы соединить между собой разные по напряжению зоны. Таким образом, переплетаются только верхние углы, а внутренние углы пересекаются в свободном направлении. Установку поперечной арматуры по углам фундаментов производят в два раза чаще, чем по периметру.

Армирование углов фундамента видео:

Ленточные фундаменты: все, что нужно знать

Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.

Когда подходят ленточные фундаменты?

Вообще говоря, фундаменты классифицируются как глубокие или неглубокие, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступ, бюджет и сроки.

Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.

Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.

Как упоминалось ранее, ленточные фундаменты подходят только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Преимущества ленточных фундаментов

Там, где их можно использовать надлежащим образом, ленточные фундаменты обладают значительными преимуществами. Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.

Ограничения ленточного фундамента

Как мы уже говорили, ленточный фундамент подходит только для относительно небольших строительных проектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.

Пошаговое руководство по использованию ленточного фундамента

• Определите и разметьте расположение всех несущих стен
• Выкопайте траншеи, используя центральную линию каждой стены в качестве ориентира
• При необходимости выкопайте траншеи глубже, чем необходимо, и заполните их уплотненной твердой сердцевиной
• Соорудите опалубку для поддержки залитый бетон
• Разместите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и растяжками
• Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
• Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
• Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.

Рис. 1 Ленточные фундаменты (программное обеспечение, 2022 г.)

Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)

Пример конструкции ленточного фундамента

Вот примерный расчет минимальной ширины для заданного веса конструкции (q _{допустимый} )

q _{предельный} максимальный вес конструкции, умноженный на коэффициент безопасности.

Приведены данные:

Удельный вес грунта γ = 19,5 кН/м³

Прочность сцепления грунта c = 10 кН/м²

Угол внутреннего трения Φ = 20°

Глубина грунтовых вод = Ниже зоны влияния

Глубина основания Df = 1 м

q _{допустимая}  = 125 кН/м

Коэффициент запаса прочности FOS = 3

Ширина полосового основания B = ?

Equations:

q _ultimate = Sc×c×Nc + q×Nq + 0.5×Sγ×γ×B×Nγ

q _ultimate = q _allowable ×FOS = 125 кН/м × 3 = 375 кН/м

q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³

Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ

Решение:

Из таблицы выше

При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0

Для ленточного фундамента, из таблицы выше

Sc = 1, Sγ0 = 3 90 1

Подставив все значения в приведенное выше уравнение

375 = 1×17,5×10 + 19,5×7,4 + 0,5×1×19,5×5×B

B = 1,14 м

ПОЖАЛУЙСТА200 уравнение добавлено исключительно для демонстрации данных уравнений и концепций.
