Как правильно заточить цепь дружбы

Как точить цепь на бензопиле своими руками

Человек, который имеет в своем хозяйстве бензопилу, должен знать, как заточить цепь бензопилы своими руками. Существует несколько способов:

• Наточить с применением напильника (наиболее распространенный способ заточки, т.к. позволяет затачивать инструмент, непосредственно на месте проведения работ по распиловке.)
• Заточить с использованием специального станка (этот способ применяется в сервисных центрах, но может использоваться и в личном хозяйстве)
• Заточить с применением болгарки. Для заточки данным способом, требуется наличие определенных навыков. Малораспространенный способ, т.к. достаточно сложно провести заточку при помощи УШМ правильно.

В данном видео, можно ознакомиться с процессом затачивания, наиболее популярными способами и инструментов применяемых для этого.

Советы по ремонту

Благодаря простой конструкции ремонт бензопилы Дружба можно провести своими руками. Так, например, в пилах этой марки часто возникают проблемы с зажиганием, особенно, если установлено контактное. Оно крайне чувствительно к различным маслам и бензину. Поэтому лучше приобрести вместо него электронное зажигание. Тем более что запчасти контактного для бензопилы дружбы стоят недёшево и незаменяемые.

Если свечи сильно заливает, то следует обратить внимание карбюратор. В этом случае необходимо немного подогнуть внутрь бензиновый клапан, в итоге уменьшится количество подаваемого топлива и свечи перестанут намокать.

Также легко регулируется карбюратор:

1. До конца закручивается топливный винт и отвинчивается обратно на 3 оборота.
2. Закрывается полностью воздушный винт и отворачивается на 2 оборота.

Чтобы не было подсасывания воздуха в систему извне, все уплотнения должны быть герметичными.

По сравнению с другими моделями бензопила Дружба продаётся за меньшую цену, за счёт малого количества функций, но имеет отличное качество и длительный срок эксплуатации, которым не смогут похвастаться импортные модели.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Как правильно заточить цепь бензопилы? Как правильно заточить пильную цепь

Один из ключевых пунктов в долгосрочной работе бензопилой — правильный уход за режущей гарнитурой (заточенной бензопилой).

Один из ключевых пунктов в долгосрочной работе бензопилой — правильный уход за режущей гарнитурой (заточенной бензопилой). Для этого вам обязательно понадобится качественный станок для заточки цепей бензопил. Основное правило: нельзя пилить затупленной цепью, а стало быть, ее периодически нужно править, т.е. точить. Необходимость этой операции отслеживают по внешнему виду опилок. Если они крупные и квадратной формы, то все в порядке. Полетела мелкая пыль — пора приступать к заточке. Для правки (заточка бензопилы) цепи понадобятся два напильника — круглый и плоский. Однако существует специальное приспособление для заточки цепей бензопил. Очень удобно пользоваться специальными заточными приспособлениями, в которых есть направляющая, значительно упрощающая работу. Еще лучше, если можно зажать шину в тиски.

Последовательность действий в заточке цепи для бензопилы такая: — Плоским напильником подтачивают по направляющей ограничители глубины реза, расположенные перед зубьями. Количество движений должно быть одинаковым для каждого «резца». — Круглым напильником подтачивают режущую кромку каждого зуба. Если нет направляющей, постарайтесь двигать напильником строго параллельно кромке. Количество движений для каждого «клыка» также должно быть одинаковым. — Зубья точат через один — сначала те, у которых кромка направлена в одну сторону, потом остальные. В самом начале желательно отметить маркером звено, откуда вы «стартовали». Это позволит не запутаться в ходе процесса. Заточка бензопилы продлевает работу самой пилы. Видео заточки цепей бензопил вы можете посмотреть на нашей странице.

Читайте подробнее о станке для заточки цепей бензопил.


Советы


    Как качественно заточить цепь для бензопилы

Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи. Симптомы затупившейся цепи. Диагностика изношенности цепи Цепь считается изношенной, если натяжитель не обеспечивает требуемого натяжения цепи (цепь «вытянулась»). Необходимым условием является работа острой цепью – никогда не работайте тупыми цепями! Мы рекомендуем вам научиться правильно, затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя. Как часто следует затачивать цепь? Не существует точных нормативов по срокам заточки цепи – профессионал подтачивает цепь несколько раз в день по мере затупления. Это зависит от того, как часто вы пользуетесь пилой, и когда вы чувствуете, что пиление проходит медленнее, значит пора заточить цепь. Если шину «уводит» – цепь также требуется заточить. Стружка хорошо показывает состояние цепи пилы. При хорошо заточенной(острой) цепи стружка будет однородной, а опилки приблизительно квадратной формы; при сточенной цепи, в стружке будет много пыли, а опилки будут напоминать иголки, как от ручной ножовки.

Оборудование для заточки цепей

Заточку цепей следует доверить специалисту по заточке цепей (а не просто точильщику). Подправлять цепь в домашних условиях следует цилиндрическим напильником соответствующего диаметра. Ниже описан процесс правки пильных цепей.

Для затачивания вам понадобятся круглый напильник, плоский напильник и комбинированный шаблон, который подходит именно для вашей пилы. Тиски тоже облегчат вашу работу. Зажмите шину пилы в тисках и у вас будут обе руки свободны.

Механика пиления. Как пилит цепная пила

Каждое звено действует как маленький рубанок в миниатюре. Эффективность пиления определяется разницей в высоте режущего зуба (1) и зуба – ограничителя (2). Различие в высоте определяет насколько глубоко зуб будет врезаться в дерево. Зуб ограничитель должен быть на 0,5-0,8 мм ниже режущего зубца.




 Как правильно заточить пильную цепь – полезные рекомендации

Любой режущий инструмент, в том числе и цепь бензопилы, изнашиваются в течении работы, – режущие элементы затупляются, цепью постепенно становится все сложнее и сложнее пилить,даже если Вы не пилите по предметам, которые её быстро затупляют (камни, земля, металл и т. п.).

       Пильная цепь тупится  и от пиления древесины.

Чем сильнее затуплена цепь, тем больше усилия вам понадобиться при работе. Если ваша пильная цепь заточена верно, то она будет врезаться в дерево, как в масло, при даже незначительном нажатии на бензопилу. Если же этого не происходит и вы прикладывать существенные усилия при пилении древесины, то необходимо обратить внимания на режущие зубья и произвести заточку пильной цепи. Одним из важных критериев для определения необходимости заточки пильной цепи является состояние стружки, образующейся при работе бензопилы: если вместо крупной толстой пильной стружки (древесные чипсы) образуется тонкая стружка или древесная мука это свидетельствует о необходимости заточки пильной цепи.

Работа затупленной цепью влияет как на оператора бензопилы, так и на сам агрегат. Человеку передаётся вибрация, которая увеличивается при использовании тупой цепи, также страдает и производительность пиления, а следовательно увеличивается расход топлива, изнашивается шина, сама цепь и приводной механизм.

Заточка пильной цепи может производиться различными инструментами: напильником, зажимной державкой с напильником, заточным устройством FG4 и электрическим заточным устройством (станком). Процесс заточки для всех типов пильных цепей одинаковый.

Главный критерий, который должен быть соблюден – это выдержать необходимые углы заточки режущего зуба в соответствии с типом пильной цепи при использовании соответствующего диаметра напильника.

А – Угол заточки

Пильные цепи STIHL затачиваются с углом заточки 30°. Исключениями являются пильные цепи для продольной распиловки с углом заточки 10
°. Пильные цепи для продольной распиловки в обозночении имеют “X”.

В – Передний угол

При использовании предписанной державки напильника и диаметра напильника правильный передний угол получается автоматически.


Характеристики


Инструкция как правильно заточить цепь бензопилы?

    Заточка цепи бензопилы с использованием круглого напильника является одним из методов заточки, который широко используется. Этот метод продолжает быть популярным уже много лет, потому что из всего необходимого оборудования в наличии должен быть только напильник, ну и тиски, что же удобно закрепить пилу.

    Если вы не знаете, как правильно заточить цепь, то помните, при использовании круглого напильника, он должен быть проведен абсолютно параллельно наклону каждого зуба и верхних углов пластины. Делать это вручную достаточно сложно, так как наклон и углы верхней пластины должны сохраниться визуально ровными и одинаковыми на протяжении всей процедуры заточки.

    Невозможно знать наверняка, что углы зуба и глубина одинаково поддерживаются при заточке, таким образом, и из-за этого, можно сделать больше вреда, чем пользы цепи. Следуя методу, как правильно заточить цепь бензопилы поместите пилу в тисках. Зажмите тиски вокруг бензопилы. Это стабилизирует пилу при заточке ее цепи.

    Установите напильник на внутреннюю сторону зуба, при этом он должен быть параллелен наклону зуба и верхним углам пластины. Сделайте несколько движений напильником по зубьям от себя. Если напильник был установлен правильно на первой стадии, направление движений должно исходить от внутренней поверхности зуба к его наружной поверхности.

    Если не знаете, как заточить цепь пилы самостоятельно, можете, проконсультируйтесь с опытными в этом деле людьми. Выполните ту же процедуру для каждого внутренне обращенного зуба на той же стороне цепи. Переверните пилу и наточите другую сторону. Проверьте высоту каждого зуба.

    Считается, что заточка круглым напильником может быть использована только в качестве крайних мер, и вся процедура должна быть сделана тщательно. Использование одного из двух дополнительных методов заточки будет обеспечивать лучшую работу для вашей бензопилы. Заточка цепи бензопилы поможет продлить жизнь цепи, и улучшит ее работу.




Как заточить цепь бензопилы – важные наблюдения

Именно от того, как заточена цепь, будет зависеть производительность, расход топлива и долговечность работы Вашей бензопилы. В этой статье мы расскажем о том, как определить степень заточки цепи и как самостоятельно ее заточить.

Правильно заточенная цепь бензопилы делает пиление более производительным, уменьшает время пиления, экономит потребление топливной смеси и масла для смазки цепи, устраняет перегрев двигателя, соответственно способствует меньшему износу двигателя и естественно увеличивает ресурс бензопилы.

Зуб цепи, работает, как рубанок, чем больше угол заточки, тем больше стружки цепь снимает за один проход.

Работа зубьев цепи

Тупой, попавший на камень, в грунт или заточенный зуб бензопилы легко определить по его внешнему виду.

Например, вот так выглядит острый зуб:

Острый зуб цепи

А вот так тупой и изношеный:

Тупой и изношеный зуб цепи

А так зуб налетевший на камень:

Зуб налетевший на камень

Производительность труда бензопилы и оператора напрямую зависит от остроты зубьев бензопилы:

Зависимость производительности бензопилы от заточки цепи

Также степень заточки зубьев цепи бензопилы и ее правильность можно определить по внешнему виду стружки.

Так при острой цепи, стружка вылетает крупная и светлая не пригоревшая и без масляных пятен.

Стружка при работе бензопилой с хорошо заточенной цепью

Тогда когда цепь тупая, то стружка становится мелкой и темной.

Стружка при работе бензопилой с плохо заточенной цепью

Делается заточка цепи достаточно просто, но есть несколько условий, которые необходимо соблюдать и тогда цепь и бензопила прослужат максимально долго.

Первое что необходимо сделать перед каждым пилением, нужно сделать заточку цепи. Если это домашние или условия сервисного центра и есть возможность сделать это на заточном инструменте с электроприводом, заточку можно сделать самой цепи, без собирания его в пильную гарнитуру.

Инструменты для заточки цепи

Если такой возможности нет или мы работаем в полевых условиях, в лесу, то необходимо собрать бензопилу, пильную гарнитуру, натянуть и с помощью заточного набора сделать заточку цепи. На сегодняшний день для заточки цепи бензопилы Вы можете купить как заточной набор, так и напильники отдельно торговых марок ТМ Husqvarna, Shtil, Oleo-mac, Stiga, UOA, Partner, McCulloch, Oregon.

Круглые напильники диаметром от 3 до 6 мм используют для заточки режущего зуба, плоские напильники шириной от 4 до 12 мм для снятия контрольного зуба.

Для заточки цепи, плотно зажимаем пилу между коленей, при этом установив тормоз цепи. Ставим направляющую и с помощью напильников разной формы и разных диаметров осуществляем заточку режущих зубьев и снимаем контрольный.

Установка пилы для заточки цепи

Устанавливаем шаблон таким образом, чтобы «Стрелки» на нем – всегда к «носу» шины и простым движением напильника в сторону указанную стрелочками, производим заточку, цепи выдерживая угол и толщину напильника скользя по роликам направляющей. Делаем движение напильника – только «от себя», перпендикулярно роликам.

Заточка цепи

Контрольный зуб снимаем, используя накладку – все, что выступает поверх него снимаем плоским напильником, здесь направление движения напильника не имеет значения. Для того чтобы дважды не точить один и тот же зуб на цепи можно сбоку поставить пометку начала мелом.

Среди многих не профессионалов лесорубов бытует мнение, что с помощью ручных заточных наборов выполнить качественную заточку цепи нельзя, но это не так. На заточку ухоженной цепи уходит порядка 10-15 мин, при этом срок службы цепи заточенной вручную заметно выше, чем на электрической заточной машине, которая при неумелом использовании, снимает много полезной площади режущего зуба, а также пережигает его.

Только «запущенную», поймавшую камень цепь, вынуждены точить на электрической заточной машине, а также когда это происходит в промышленных объемах, например в сервисных центрах.

Удачи Вам в заточке цепи! Как говориться «ни камня вам ни гвоздя»! Заточные наборы и цепи известных торговых марок Husqvarna, Shtil, Oleo-mac, Stiga, UOA, Partner, McCulloch, Oregon. Вы можете купить у нас на сайте.

Какие ключи используем ?:  станок +для заточки цепей бензопил заточка цепей бензопил видео приспособление +для заточки цепей бензопил



Как заточить бензопилу | Направляющая

В STIHL мы гордимся тем, что все три части бензопилы идеально работают вместе, поэтому сам двигатель, направляющая шина и цепь дополняют друг друга, чтобы всегда обеспечивать наилучший рез.

В частности, все наши цепи для бензопил производятся в соответствии с точными стандартами на нашем заводе STIHL в Швейцарии с использованием специальных машин, которые мы спроектировали и изготовили сами, чтобы вы могли получить превосходный рез. Но даже цепь бензопилы STIHL не обеспечит наилучших результатов, если она недостаточно острая. Есть несколько способов узнать, что ваша цепь бензопилы слишком затупилась, но какой инструмент вы должны использовать, чтобы вернуть вашей цепи пилы ее былую славу?

Конечно, авторизованные дилеры STIHL всегда будут рады заточить для вас цепь бензопилы, и если цепь вообще повреждена, то лучше всего заменить цепь или поврежденные режущие зубья, так что, опять же, просто нажмите к ближайшему официальному дилеру STIHL. Но если вы хотите самостоятельно заточить цепь бензопилы, в вашем распоряжении есть множество инструментов.

Заточить цепь проще всего с помощью нашего простого напильника 2-в-1. Этот экономящий время инструмент включает в себя плоский напильник и два круглых напильника, а это означает, что вы можете одновременно обрабатывать режущие кромки зубьев (т. е. острие!) круглыми напильниками и ограничитель глубины плоским напильником.

Очень важно убедиться, что ограничитель глубины также заточен, так как разница между высотой режущих зубьев и ограничителем глубины определяет, сколько древесины вынимается цепью. Если вы только подпилите режущие зубья и не опустите одновременно ограничитель глубины, ваша цепь будет с каждым разом снимать все меньше и меньше древесины, и ваша пила не будет работать так же эффективно.

Вы можете узнать, как использовать Easy File 2-в-1, в нашем видео:

Доступны файлы пяти различных размеров, в зависимости от размера или «шага» вашей цепочки. Большинство бензопил STIHL для дома и сада поставляются с пильной цепью 3/8” PM3 или 1/4” PM3, но вы можете узнать шаг цепи на вашей пиле, воспользовавшись таблицей ниже.

Просто найдите цифру кода сбоку от ограничителя глубины на режущем зубе, чтобы определить правильный шаг цепи.

Есть и другие варианты, когда дело доходит до напильника вашей цепочки – мы делаем отдельные круглые напильники, плоские напильники и ручки для напильников, так что вы можете подобрать подходящий вариант! Это может быть более экономичным вариантом, если у вас есть несколько цепей с разным шагом, которые необходимо заточить. У нас также есть датчики напильника, которые помогут вам проверить, работаете ли вы под правильным углом и на нужной глубине.

Наш набор для опилок включает в себя держатель для напильников с круглым напильником, плоским напильником и калибром для напильника в прочном футляре.

Вы можете найти более подробную информацию о заточке цепи бензопилы в нашей брошюре «Заточка цепей пилы STIHL», но вот наши главные советы о том, как заточить цепь бензопилы перед началом работы:

1. Наденьте защитные перчатки.
2. Закрепите направляющую шину в тисках, чтобы пила не двигалась, пока вы пытаетесь заточить цепь. Верстак или тиски для пней идеально подходят для этой работы.
3. Если вы работаете с аккумуляторной или электрической цепной пилой, обязательно извлеките аккумулятор или отсоедините его от сети перед заточкой, чтобы предотвратить его случайное включение, затем отпустите цепной тормоз, чтобы вы могли свободно перемещать цепь.
4. Смахните пыль с цепи мягкой щеткой, чтобы поверхность была чистой.
5. Отметьте свой зуб 1 ^st черным маркером, чтобы вы знали, с чего начали.
6. Начинай точить свою цепь!

Какие инструменты вы используете для заточки цепи бензопилы? Вы использовали STIHL 2-в-1 EasyFile на своей цепи? Задавайте любые вопросы о заточке цепи бензопилы в комментариях.

Когда и как затачивать пильную цепь

Вдохновение / Как

26/03/2018



Почему важно, чтобы цепная пила была острой,

Даже если вы избегаете резки твердых материалов, которые могут повредить зубья, цепи пил со временем изнашиваются. Важно регулярно осматривать состояние цепи: вы можете не знать об этом, но тупая цепь

изнашивается намного сильнее быстро , чем один в хорошем состоянии, а также приведет к увеличению расхода топлива .

Если вы используете бензопилу средней мощности, такую ​​как GS 440 или 947, и хотите избежать проблем, которые могут повлиять на качество вашей работы, рекомендуется затачивать ножи каждый раз, когда вы заправляете топливом и используете a защитный кожух . Ежедневно подкрашивая зубья и защищая их при транспортировке пилы, вы продлите их срок службы и будете резать более эффективно, не прибегая к более радикальной и дорогостоящей заточке.

Когда затачивать

Никогда раньше не затачивал пильную цепь, но думаете, что пора это сделать? Обратите внимание на следующие признаки затупившейся цепи:

• бензопила с трудом вгрызается в дерево и требует легкого нажатия на двигатель для выполнения пропила;
• при выполнении вертикального распила пила производит мелкие опилки , а не крупную стружку;
• , даже если цепь правильно смазана и натянута, пила дымит при резке дерева;
• бензопила не пилит прямо и тянет в сторону, так как зубья неодинаковые по длине;
• бензопила подпрыгивает и прыгает во время резки, затрудняет выполнение точного пропила.


Если присутствует хотя бы один из этих признаков, то пора заточить бензопилу.



Как заточить

Цепь можно затачивать вручную или с помощью механической системы.

Ручная заточка пильной цепи — длительный, но эффективный процесс, который при аккуратном выполнении может значительно продлить срок службы цепи.

Прежде чем начать, вам понадобится круглый напильник, плоский напильник, точильный напильник и зажим для бревен: положите цепную пилу на стол или вставьте ее в бревно и зажмите направляющую шину, как с помощью любого зажима. Затачивайте цепь по одному зубу за раз, обтачивая кромку со стороны лезвия, чтобы свести к минимуму износ зубьев. Не забудьте заострить края в обоих направлениях и в конце операции проверить, что все резцы имеют одинаковую длину.

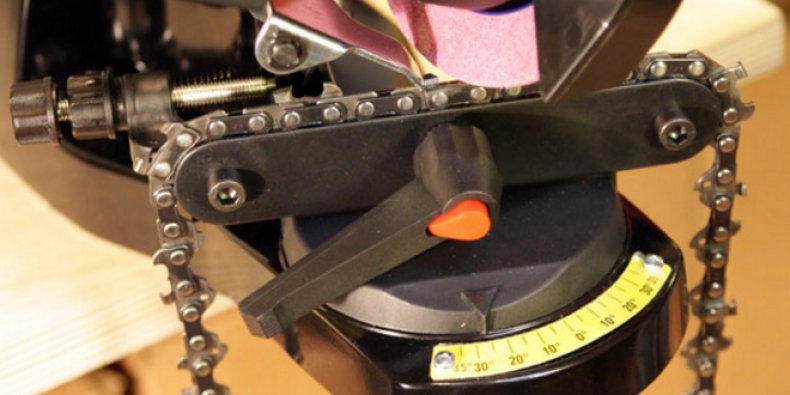

Электрические и автоматические точилки для цепных пил

Точилка для электрических цепей представляет собой прочный и надежный инструмент, который благодаря вращающемуся зажимному устройству позволяет затачивать зубчатую цепь без изменения натяжения цепи. цепь.

Большинство этих инструментов имеют ограничитель глубины с градуированной шкалой, которая регулирует глубину шлифования. Некоторые модели также имеют встроенное освещение и поворотную головку , что делает их еще проще в использовании.

Если вы выберете автомат для заточки пильных цепей , вы сможете очень быстро заточить цепи всех типов. В отличие от обычной точилки, эта машина зажимает, разжимает и продвигает цепь полностью автоматически. Благодаря специальной системе зажима и внутреннему механизму цепь выдвигается автоматически и затачивается точно и быстро , экономя ваше время и силы.


Когда менять цепь

Если самая длинная часть фрезы меньше 4 мм , заточки цепи вашей бензопилы уже недостаточно: ее необходимо заменить.
