Как заточить сверло правильно в домашних условиях + Видео и Фото

Содержание

1. 3 Затачиваем на точильном станке
2. Как точить перку без станка: применяем подручные средства
3. Как провести заточку?
4. Заточка спиральных сверл
5. Восстановление победитового сверла
6. Процесс заточки
7. Углы рабочей поверхности
8. Доводка материала после его заточки
9. Подточка поверхности
10. Основной рабочий процесс
11. Рабочая часть
12. Как правильно заточить сверло по металлу: способы и видео
13. В заключение

3 Затачиваем на точильном станке

Заточить сверла в домашних условиях не составит труда на обычном точильном станке. Единственное, желательно, чтобы станок был оборудован подручником, т.е. небольшой платформочкой, расположенной перед рабочей поверхностью заточного диска. Расстояние между подручником и торцом круга должно составлять не более одного миллиметра.

Если насадка сильно затупилась, т. е. режущие кромки с задними поверхностями стали несимметричными, чтобы правильно заточить инструмент, желательно сделать простое приспособление, выполнив следующие действия:

• начертить ровную линию на подручнике под углом 60 градусов по отношению к рабочей поверхности абразивного диска. Линия должна располагаться напротив рабочей поверхности;
• на подручнике закрепите обрезок металлического уголка, выровняв его по намеченной линии, как показано на фото ниже. Т.е. уголок тоже должен располагаться по отношению к рабочей поверхности круга под углом 60 градусов. Для фиксации уголка можно воспользоваться струбциной. Если заточкой вы будете заниматься часто, можно просверлить отверстия и зафиксировать уголок болтами.

Благодаря этому приспособлению вы можете приложить своими руками сверло к спинке уголка и таким образом обеспечить угол задней поверхности в 60 градусов. Теперь, когда все готово, можно приступать к работе. Прежде всего нужно установить крупноабразивный диск и включить станок. Затем надо правильно взять в руки сверло. Для этого положите два пальца правой руки на подручник, и на них уложите затачиваемый инструмент. В результате пальцы будут служить опорой. Левой рукой возьмитесь за хвостовик затачиваемого инструмента. Само сверло поверните так, чтобы режущая кромка, которую вы будете затачивать, располагалась строго горизонтально.

Теперь приложите инструмент боковой плоскостью к спинке уголка и подведите своими руками к рабочей поверхности точила. Правая рука должна оставаться неподвижной, а левая, которая держит инструмент за хвостовик, должна слегка перемещаться в вертикальной плоскости, совершая покачивания сверлом. Таким образом, заточка должна происходить от режущей кромки до конца задней поверхности.

По такой схеме совершите несколько покачивающих движений левой рукой вверх/вниз

Сильно напрягать руки не надо, так как сверло у вас не вырвет, поэтому просто соблюдайте осторожность. Заточив одну заднюю поверхность, следует прокрутить левой рукой сверло на 180 градусов и точно так же наточить вторую заднюю поверхность

По завершению работы убедитесь, что угол заточки сверла, т. е. угол при вершине равен 120 градусам, что оптимально для инструмента по металлу. Кроме того, проследите, чтобы кромки и задние спинки получились симметричными. Если инструмент далек от идеала, нужно его еще подточить.

Надо сказать, что в результате перемещения хвостовика в вертикальной плоскости, задняя поверхность получается скругленной. Поэтому такая заточка называется конической. Она применяется для сверл диаметром более трех миллиметров. Правильно заточить более тонкое сверло по металлу еще проще – его режущая часть прижимается к плоскости точила и затачивается без каких-либо покачиваний. В результате задняя поверхность приобретает одну ровную плоскость. Поэтому такая заточка называется одноплоскостной. Хват сверла при такой обработке показан на фото ниже.

После того как заточка будет завершена и инструмент приобретет правильную форму, нужно выполнить доводку. Дело в том, что поверхность после заточки крупным абразивом далека от идеала. Поэтому нужно установить на станок диск с мелким абразивом и удалить все шероховатости.

В результате поверхность должна получиться идеально гладкой.

Чтобы убедиться, что работа выполнена верно, попробуйте просверлить отверстие, можно даже не глубокое, и убедитесь, что кромка получилась гладкой и ровной. Это главный показатель заточенного инструмента.

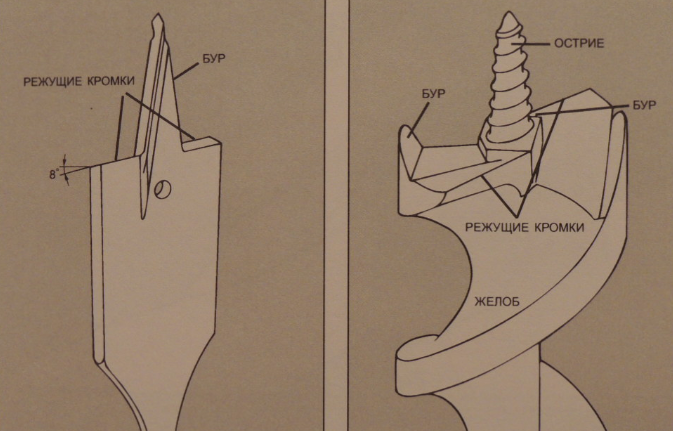

Абсолютно также точатся и сверла по дереву. Единственное, их угол при вершине делается более острым – 140 градусов. Соответственно, инструмент подносится к точилу под углом 70 градусов.

Как точить перку без станка: применяем подручные средства

Нет средств и желания на приобретение специального станка, чтобы заточить перку по стали? Используйте подручные средства:

• камень;
• болгарку;
• плотную наждачную бумагу.

С их помощью можно выполнить процедуру различными способами:

• простым. Резак кладут на заточку строго параллельно, не под углом. В процессе нельзя двигать заточку. Применяют для инструмента диаметром 1-3 миллиметра. Использование такого метода чревато тем, что изделие вскоре начинает крошиться;
• коническим. Применяют для оборудования диаметром более 3 миллиметров. Инструмент прижимают к заточке под углом. Изделие покачивают из стороны в сторону, чтобы обеспечить равномерную обработку всей поверхности.

Определите требуемый угол заточки с помощью таблицы:

Для резки какого материала предназначено сверло	Угол заточки в градусах
Сталь, бронза	118
Латунь	120
Медь	125
Алюминий	140
Сплав из магния	90
Электрон	100
Бетон	140
Дерево	140

Рассчитать угол заточки бурава по металлу из таблицы можно с помощью обычного транспортера. Так будет быстрее и надежнее всего.

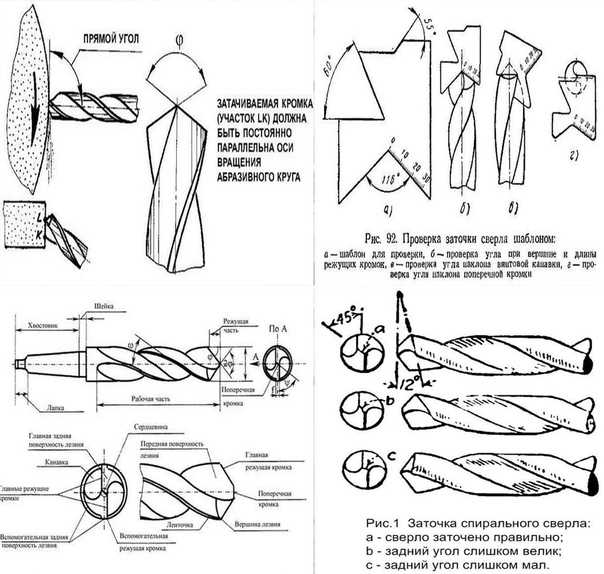

Для того чтобы заточить перку по металлу безошибочно, используйте шаблон. Его можно сделать самостоятельно:

• возьмите лист алюминия или стали толщиной не более 2 миллиметров;
• подготовьте новый буравчик;
• сделайте из стального или алюмелевого листа конус. Его размеры и угол должны соответствовать новому изделию;
• с помощью шаблона вы без труда сможете понять, нуждается ли бывавшее в эксплуатации изделие в обработке.

Как провести заточку?

Сильный скрип и выделение тепла говорит о том, что режущий инструмент износился. Стоит отметить, что повышение температуры приводит к ускорению процесса износа. При рассмотрении победитовых сверл по металлу, что режущая кромка представлена твердым сплавом, своими руками заточить ее можно только при использовании специального оборудования.

Для проведения заточки победитовых сверл своими руками понадобится нижеприведенное:

1. Точильный станок. Без подобного оборудования провести точение не получиться.
2. При поиске точильного станка стоит учитывать, что он должен иметь охлаждающую ванну для используемого камня. Можно создать ее своими руками. Процесс обработки твердого сплава предусматривает сильное повышение температуры.
3. Алмазный камень.

Отличительной особенностью заточки своими руками твердосплавного материала можно назвать необходимость использования именно алмазного камня, так как обычный не подойдет.

Перед выполнением заточки следует проверить возможность ее проведения. Если напайки менее 10 миллиметров, то заточка своими руками в принципе невозможна. Также большие дефекты не позволяют выполнить заточку.

Геометрия заточки сверла для различных материалов

После проверки состояния инструмента и при наличии необходимого оборудования можно выполнить заострение своими руками. К ее особенностям проведения отнесем следующее:

1. Чем выше показатель твердости обрабатываемого материала, тем меньше должна быть скорость вращения камня. Это связано с тем, что повышение скорости вращения камня приведет к быстрому нагреву его поверхности.
2. Проводить работу нужно малыми касаниями. Стоит помнить о том, что снятие слоя сплава напаек при использовании алмазного камня проходит довольно быстро. Поэтому внимательно контролировать процесс должен мастер для того чтобы не снять лишний слой рабочей поверхности. Работа проводится навису, без упора.
3. Выполняя работу своими руками, без использования шаблона, рекомендуется затачивать поверхность аналогично в случае малых сверл по металлу, когда проводится изменение задней плоскости.
4. Также рекомендуется провести подточку и передней поверхности. Эту работу рекомендуется выполнять, если напайка полностью изношена. Выполнить подобное изменение следует так, чтобы толщина центральной части напайки была значительно меньше.

Задняя и передняя поверхность образуют кромку, которая выполняет снятие металла на момент образование отверстия.

При выполнении работы своими руками нужно быть внимательным, так как все режущие стороны должны быть одинакового размера. Достигнуть этого достаточно сложно, но все же возможно. Если нарушить данное правило образованное отверстие станет большого размера и неправильной формы. В независимости от вида используемого оборудования следует также контролировать соотношение переднего и заднего угла реза по направлению вращения инструмента.

Довольно важным правилом, которое применимо ко всем инструментам, можно назвать высказывание: чем больше показатель твердости поверхности, тем больше угол заточки. В рассматриваемом случае он должен составлять 170 градусов.

Особое внимание уделяют перегреву. Твердосплавные напайки на момент обработки сильно нагреваются

Перегрев любого материала приводит к изменению его структуры. Поэтому режущий инструмент может деформировать, есть вероятность появления трещин.

Ванночка для камня позволит исключить вероятность возникновения подобной ситуации.

В заключение отметим, что рассматриваемую работу можно провести самостоятельно. Для этого необходимо знать геометрию инструмента, принцип его работы другие нюансы. Также следует обладать определенными навыками эксплуатации используемого оборудования. Однако без специального оборудования соблюсти угол заточки практически невозможно.

Заточка спиральных сверл

Затачивание сверла производят по задним граням инструмента

Предельно важно соблюдать требования одинаковой заточки обеих зубьев (перьев) сверла. Достигнуть этого, выполняя заострение сверла вручную, достаточно сложно и требует сноровки

Не менее трудноосуществимо создать вручную нужную форму для задней грани, a также заданный задний угол.

На предприятиях применяется специальное оборудование, предназначенное для правильного затачивания сверл. B условиях домашней мастерской заточку вынуждены выполнять на обыкновенном точиле.

Виды заточки зависят от формы, которую придают задней поверхности. Различают следующие виды затачивания сверл по металлу:

• коническая;
• однополосная;
• двухполосная;
• винтовая;
• цилиндрическая.

В домашних мастерских наиболее часто применяют однополосную и коническую заточки.

Однополосная. Данный способ самый легкий, поэтому наиболее часто применяется при ручной заточке. Он рекомендован для сверл не очень большого диаметра (до 3 миллиметров). При таком затачивании задний угол делают в диапазоне 28˚-30˚. К недостаткам такой заточки можно отнести опасность выкрашивания задней кромки.

Заточка такого типа имеет довольно сложную геометрию. Её можно представить следующим образом. Для этого нужно вообразить себе конус c образующей, направленной вдоль плоскости точильного круга и режущей кромки, a вершина конуса располагается на отдалении от вершины сверла в 1,9 от размера его диаметра. В этом случае угол вершины будет равен 26˚. При этом угол пересечения оси самого сверла c на задней грани затачиваемого сверла будет образовываться коническая поверхность.

Если ось сверла, a также ось виртуального конуса будут располагаться в одной и той же плоскости, то в числовом выражении задний угол по значению будет совпадать с нулем. Для образования заднего угла требуется ось сверла сместить по отношению к главной оси виртуального конуса. Качая сверло по оси виртуального конуса с одновременным таким смещением обеспечивают получение конусной задней грани, a также заднего угла в 12˚-14˚. Увеличивая величину смещения, увеличивают задний угол.

Естественно, что соблюсти все эти требования при ручной заточке достаточно сложно. На практике затачиваемое сверло одной рукой берут за хвостовик, a другой – за рабочую часть на минимальном расстоянии от заборного конуса.

Сверло прижимают к плоскости точильного инструмента задней поверхностью и режущей кромкой, затем плавными движениями, начиная c режущей кромки, медленно, не отрывая от круга точила, сверло покачивают, создавая конусную поверхность задней грани пера. Затем операцию повторяют для второго пера.

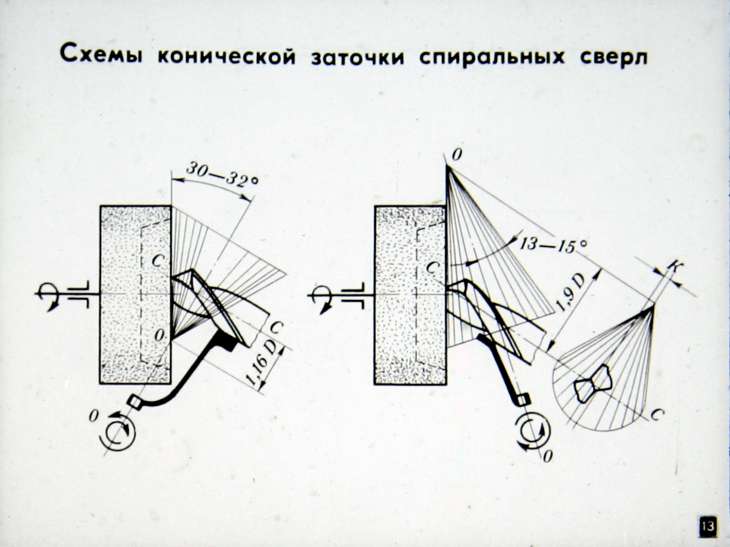

В домашних условиях мастера делают конусную заточку, используя простейшее приспособление, сделанное из специальной фиксированной под определённым углом к плоскости точильного элемента втулки c вставленным в неё сверлом. Вставленное во втулку сверло режущей кромкой приставляют к плоскости точила и не отрывая от неё затачиваемой части медленно и равномерно поворачивают сверло вокруг оси.

Чтобы сверло прослужило более длительное время, чтобы диаметры высверливаемых отверстий были как можно более точными – после заточки выполняют доводку. Этот процесс сглаживает поверхность. Исчезают мелкие зазубринки, которые оставляют частицы точильного камня. В результате доводки повышаются режущие свойства сверла, оно меньше нагревается и медленнее затупливается.

Для выполнения доводки рекомендуют шлифовальные круги, на которые нанесён слой зелёного карбида кремния или же круги из эльбора.

• при помощи специальных приспособлений;
• заточка вручную;
• заточка через втулку;
• подточка;
• получение несоответствующих диаметру сверла размеров отверстия при использовании неправильно заточенного сверла.

Восстановление победитового сверла

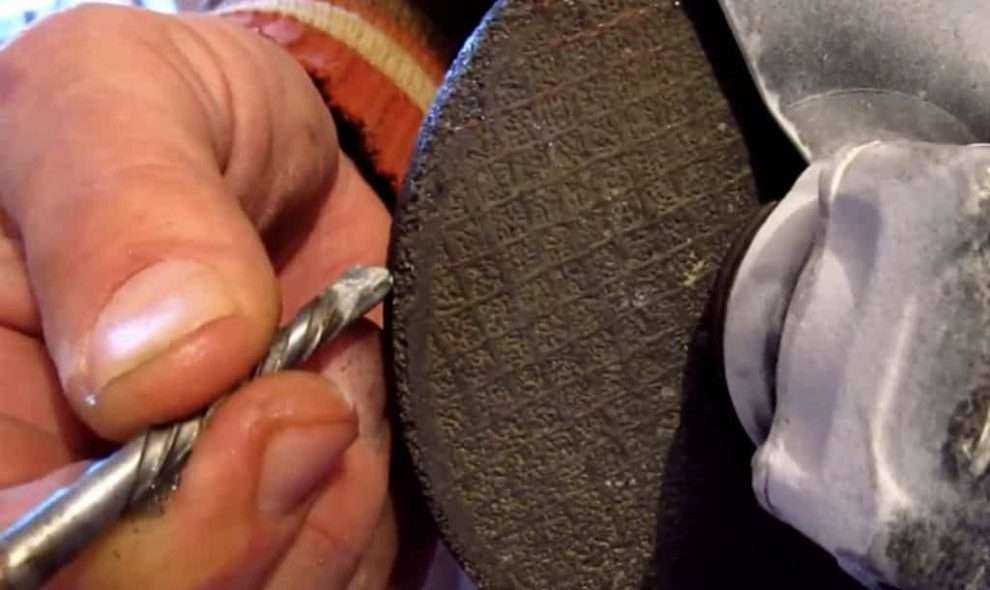

Сверло с победитовым наконечником может со временем затупиться, и для его заточки потребуется алмазный круг. До того как начать процесс наточки, нужно убедиться в том, что высота оставшейся режущей части не менее 10 мм для того, чтобы заточка была возможна. Работу следует проводить на низких оборотах точильного круга.

Сверло с напайками затачивается по аналогии с обычными, малого диаметра — выполняя заточку задней поверхности. При этом стачивать поверхность следует до самой напайки. Также желательно подточить переднюю поверхность, особенно если пластина стерлась до самого сверла. Передняя поверхность обрабатывается таким образом, чтобы толщина напайки в центре стала меньше. Работать следует аккуратно во избежание лишнего среза рабочей поверхности.

Нужно внимательно следить за тем, чтобы сверло не перегревалось в процессе обработки, поскольку это грозит растрескиванием или даже обломом пластины в месте пайки. Для охлаждения перегретого наконечника подойдет любая охлаждающая жидкость, например, обычная вода. Тем не менее, если металл раскален докрасна, то макать его в воду ни в коем случае нельзя — сверло мгновенно треснет.

Процесс восстановления геометрической поверхности сверлильных инструментов по металлу и бетону необходим, поскольку данные материалы быстро убивают заводскую заточку инструмента. Теоретического материала по вопросу о том, как правильно точить сверла по металлу недостаточно, но все не так сложно и приходит с опытом.

Использование же специальной насадки для дрели позволяет сохранять все геометрические поверхности инструмента и идеально подойдет для тех, кто не имеет опыта в ручной наточке и боится испортить сверлильный инструмент.

То, какой вид металла будет сверлиться, влияет на угол требуемой заточки, а для работы с камнем и прочными сплавами подойдет сверлильный инструмент с победитовыми насадками.

Не следует забывать о том, что помимо правильной и своевременной заточки продлить срок службы инструмента поможет его правильное хранение в специальных пеналах и подставках.

Originally posted 2018-03-28 15:14:38.

Процесс заточки

Правильную заточку сверла по металлу желательно производить с помощью специальных приспособлений и станков. К сожалению, в условиях домашней мастерской такое оборудование не всегда есть в наличии, и обычно заточка сверел по металлу своими руками выполняется на электрическом точильном станке с абразивными материалами, например, на каменных кругах. Заточку проводят по задним граням, при этом все зубья следует заточить абсолютно идентично. При этом вручную выдержать заданный угол и нужную форму тяжело, да и затачивать в домашних условиях проще всего только спиральные и корончатые инструменты.

Углы рабочей поверхности

Для того чтобы знать, как заточить сверло по металлу на точиле, следует запомнить ряд важных параметров, применяемых к режущей части, выполнение которых гарантирует качественный результат:

• Угол расположения задней части инструмента по отношению к плоскости сверления =10°,
• Угол заточки передней поверхности = 20°
• Угол при вершине режущего инструмента = 118°

При этом угол при вершине может меняться, в зависимости от материала, с которым предстоит работать:

• Для нержавейки, чугуна и твердой бронзы — 115−118°;
• Для алюминия — 130−140°;
• Для меди — 125°;
• Для мягкой бронзы — 130°.

Существует несколько видов заточки, применяемых для различных целей. самыми распространенными считаются:

1. Одноплоскостная. При этом виде обработки задняя поверхность пера выполнена в виде одной плоскости. Задний угол лежит в пределах 28−30°. Сверло приставляют режущей частью параллельно точильному кругу и не меняют его положения. Считается самым простым видом заточки сверл диаметром до 3 мм, но недостатком является то, что в процессе сверления режущие кромки могут крошиться.
2. Коническая заточка. Как правило, применяется для сверл относительно большого диаметра. Ее тяжело проводить без специального оборудования и не имея соответствующих навыков. Сверло следует брать левой рукой за рабочую часть ближе к конусу, а правой рукой удерживать хвостик. Затем инструмент прижимают к торцу точильного камня поверхностью задней части и режущей кромкой. В процессе заточки сверло слегка покачивается за хвостик правой рукой, это позволяет создавать на перьевой грани конусовидную поверхность.

Доводка материала после его заточки

Доводка выполняется на специальных доводочных кругах. Их отличие от обычных шлифовальных кругов состоит в том, что агрессивная обработка материала объединяется с получением хорошей финишной поверхности.

Благодаря мягкости материала и качественного абразива такие круги идеально подходят для устранения царапин и других дефектов поверхностей, их устранение производится без изменения геометрии рабочей части материала. Как правило, такие круги устанавливаются на болгарку или дрель, что позволяет более удобно и точно обработать сверло зажатое, например, в тисках.

Помимо доводочных кругов, заправить рабочую поверхность можно с помощью наждака, находящегося на диске той же болгарки.

Подточка поверхности

Правильно выполненной заточки сверла по металлу своими руками на инструменте диаметром до 10 мм вполне достаточно для работы, для более широких рекомендуется дополнительно подточить переднюю поверхность.

Смысл данной обработки состоит в том, что за счет увеличения угла режущей кромки и уменьшения переднего угла возрастает стойкость к крошению, это приводит к повышению ресурса сверла. Помимо этого, ширина поперечной кромки уменьшается, благодаря чему материал в центральной части отверстия не сверлится, а скоблится, что облегчает процесс сверления металла. Для сверла с маленьким задним углом можно провести подточку задней поверхности для уменьшения ее трения внутри отверстия.

Основной рабочий процесс

Инструменты и материалы:

• сверло;
• зажим;
• корундовый круг.

Способы кустарной заточки у каждого человека свои, причем нередко они отличаются большой оригинальностью. Кто-то точит при помощи болгарки с алмазной фрезой, а кому-то ближе рашпиль, но оба этих варианта подходят лишь для поверхностной заточки, ибо не дают особой точности и качества. Такие ходы допустимы только в тех случаях, когда надо поправить концы инструмента для работы перфоратором, но не более.

Схема заточки сверл.

В домашних условиях инструмент применяется во много раз реже, нежели в промышленности, поэтому и производить надо гораздо реже. Многие и вовсе приобретают новые взамен старых, т.к. процесс трудоемкий, а купить гораздо проще.

Проще всего произвести заточку при помощи корундового круга по аналогии со всеми остальными металлоизделиями. В процессе работы через каждые 10 сек следует делать перерывы для охлаждения металла, т.к. в противном случае есть немалая вероятность, что твердосплавный пластик может отвалиться.

Если же перегрев идет очень быстрый, то можно воспользоваться водой, но не следует особо усердствовать, т.к. это тоже действует деструктивно (если удалось прозевать тот момент, когда металл раскалился, нужно уже ждать остывания на воздухе, ибо вода его просто расколет).

Во время рабочего процесса нужно внимательно следить и за равномерностью заточки, чтобы в итоге все получилось идеально симметрично. Даже если сама заточка удастся плохо, то потом все еще можно выправить, тогда как в случае искривления сверло лопнет при 1 же подходе с большой долей вероятности. Если же вольфрамо-титановый сплав окажется очень надежным, то кромка будет тупиться лишь с 1 стороны, что значительно ускоряет нагрев металла, а вместе с этим понижает скорость работы.

Еще 1 важный фактор – расположение режущих кромок. Они должны быть идеально прямыми, а их точка пересечения должна быть ровно в центре. От точки пересечения зависит равномерность работы, поэтому нужно отнестись к этому шагу не менее внимательно, чем к любому другому.

Существует 3 основных вида заточки:

Цилиндрическое сечение сверла.

1. Коническая. Самый распространенный вариант, т.к. самый простой. Нужно закрепить сверло на платформе, после чего подносить к точильному кругу на 5-10 сек, затем отводить и проворачивать. Такая процедура достаточно быстрая, поэтому опытные мастера могут добиться идеального результата за 1-2 мин.
2. Винтовая. Гораздо сложнее, но и гораздо интереснее, т.к. требует большей сноровки на начальном этапе. Заточка осуществляется при помощи алмазного круга, а после завершения надо надфилем сделать пропилы.
3. Плоская. Средняя по сложности работа, но требующая своей доли концентрации. Обычно затачиваются именно твердосплавные материалы под углом 60 градусов, причем тут не нужно особо мудрить, как при создании конической формы. Идеально подходит для выправления недостатков, допущенных ранее.

Рабочая часть

Рабочая часть образована 2-мя режущими кромками, которые получаются в результате пересечения винтовых поверхностей канавок, предназначенных для схода стружки, a также поперечной режущей кромкой, получающейся в результате пересечения задних поверхностей.

Направляющая часть представляет собой две вспомогательные режущие кромки, которые получаются как результат пересечения передних поверхностей c поверхностью ленточки.

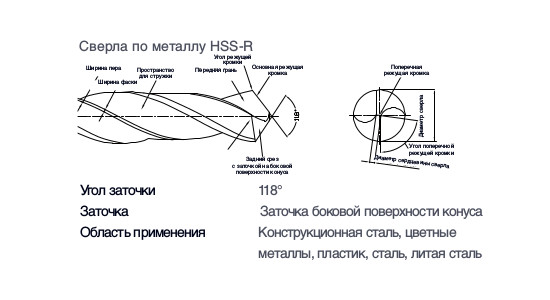

Элементы спирального сверла, а также геометрия его углов.

Название элементов представлено на рисунке.

• c одинарной заточкой
• c двойной заточкой
• D – наружный Ǿ сверла.

Едва ли не решающее влияние на качество получаемых отверстий оказывает угол, обозначаемый на схемах и чертежах сверл греческой буквой ϕ (2ϕ) или угол при вершине. Если он выполнен слишком малым, то своим нижним краем стружка будет затормаживаться стенкой отверстия. Затруднения в процессе отводки стружки будут приводить к перегреву металла сверла и, как следствие, к скорейшему изнашиванию.

Соблюдать точные значения данного угла при затачивании важно также потому, что при его увеличении происходит пропорциональное возрастание нагрузки на режущие кромки, a значит сопротивление обрабатываемого металла проникновению сверла в деталь во время подачи возрастает. Если же угол при вершине оказывается меньше оптимального, то растет усилие, которое требуется прикладывать для обеспечения вращения сверла c оптимальной скоростью, ухудшается формирование стружки, растет трение

Как правило, угол 2ϕ для сверл универсальных, которые изготавливаются из быстрорежущей, или из хромистой, или углеродистой сталей должен быть 116˚-118˚. Его меняют при заточке в зависимости от металла, в котором нужно просверлить отверстие:

• твердая бронза, чугун, сталь — 116˚-118˚;
• мягкая бронза, латунь — 120˚-130˚;
• красная медь — 125˚;
• магниевые сплавы — 90˚;
• силумин, электрон — 90˚-100˚;
• алюминий — 140˚;
• эбонит, мрамор, хрупкие материалы — 140˚;
• различные пластмассы — от 90˚ до 100˚;
• древесина — 140˚.

Как правильно заточить сверло по металлу: способы и видео

На рисунке я его изобразил (упрощено )   Вот что значит отсутствие практики.Пришлось из гаража принести старые запасы сверл для дрели.

Когда я раньше «халтурил» у меня была обыкновенная Конаковская электродрель без перфоратора ,а сверлить приходилось  иногда  стоя на перилах балкона . Я с собой брал всегда кучу сверл и на два-три отверстия у меня

уходило одно сверло .Немножко посверлил ,немножко постучал молотком и опять повтор.Когда есть навык

легко бетон и без перфоратора сверлить , я просверлил так тысячи дырок. «Тупые» сверла  я потом точил

на основной работе. Только камень должен быть специальный для твердых сплавов. Такие «наждаки » есть

у станочников ,для заточки резцов.

    Совет по сверлению бетона :

  На два-три отверстия одно сверло,потом точить. Рабочая кромка у сверла должна быть четкая без округлостей ,иначе сверло будет просто скользить. Если сверлите без перфоратора ,переодически надо

вставлять в отверстие запасное сверло и постучать молотком по нему.

  Совет по сверлению кафеля :

Сверло должно быть по бетону с односторонней заточкой и острое.

Сверлить без включения перфоратора (Что бы кафель не треснул ).Сверлится легко.Как только пройдете

плитку ,можно включить перфоратор……

 ОРИГИНАЛЬНЫЕ СМЕННЫЕ КАССЕТЫ ДЛЯ БРИТЬЯ ПО ХОРОШИМ ЦЕНАМ  МОЖНО КУПИТЬ В НАШЕМ

СКЛАДЕ-МАГАЗИНЕ » ВСЕ ДЛЯ БРИТЬЯ » НАПРОТИВ МЕТРО ЧЕРТАНОВСКАЯ ( 30 МЕТРОВ )

ПЕРВЫЙ ВАГОН ИЗ ЦЕНТРА .ТОРГОВЫЙ ДОМ » СВОД » ПАВИЛЬОН № 1 . АССОРТИМЕНТ И ЦЕНЫ НА НАШЕМ САЙТЕ   WWW. OLDWAY.DS77.RU

В заключение

Самое главное в деле правильной заточки сверла – собственная безопасность. Буравчики продаются в магазинах, а вот здоровье, к сожалению, нет. Обязательно надевайте специальные защитные очки, перчатки, робы перед тем, как заточить бор по металлу болгаркой, камнем или наждачкой.

Используя станок, также позаботьтесь о своей безопасности, несмотря на то, что агрегат оснащен защитным экраном.

Если изделие в диаметре более 4 сантиметров, заточить его своими руками невозможно. Для этого применяют только специальное оборудование.

Для правильной заточки буравчика по металлу используйте шаблон из стального или алюминиевого листа. Смастерите конус и измерьте новое изделие, потом примените шаблон на бывшей в употреблении насадке.

Победитовое изделие заточит только алмаз. Другие материалы окажутся бессильными. Алмазный диск можно насадить на болгарку.

Наглядная демонстрация того, как заточить бор в домашних условиях, представлена в следующем видеоматериале:

Как правильно заточить сверло по металлу

Сверла, как известно, со временем тупятся. Многие их просто выкидывают и покупают новые. Однако при по-настоящему хозяйском подходе к любому делу можно и затупившемуся сверлу дать вторую жизнь. Причем грамотно заточить сверло по металлу можно и в домашних условиях, без применения каких-то «высоких технологий». Дома, для хозяйственных нужд, в основном используются сверла малых диаметров, как правило, не более 16 мм. Вот о заточке таких мелких сверл и будет разговор. Самый лучший способ – обработать сверло на точильном круге. У каждого уважающего себя хозяина в гараже есть «точило». Если нет, то второй вариант – закрепить неподвижно электродрель, шлифмашинку (что есть в наличии). Для нас необходимо одно – получить вращающийся точильный камень (диск). Следует заранее подготовиться к работе. Глаза следует защитить очками, мало ли что может быть. Приготовить небольшую емкость (чашку, банку из-под консервов) для охлаждающей жидкости. Во время заточки сверло будет постоянно накаляться, и его придется охлаждать. В качестве «охладителя» можно использовать воду, машинное масло. Если сверло периодически не погружать в охлаждающую жидкость, то оно перегреется и не сможет в дальнейшем выдерживать необходимую нагрузку и температурный режим при сверлении. Другими словами, такое сверло долго служить не будет.  Процесс заточки сверла Заточка сверла производится последовательно — сначала обрабатывается задняя поверхность. Делать это нужно аккуратно, в несколько приемов. Сверло надо плотно прижимать к поверхности точильного круга. Необходимо обращать внимание на угол заточки, он должен быть неизменным. В результате обработки задней поверхности должен получиться правильный конус, если посмотреть на кончик сверла сбоку. После этого обрабатывается режущая часть сверла. Здесь также необходимо строго выдерживать угол. И только после этой операции производится уже окончательная доводка задней поверхности. Необходимо следить за перемычкой, она располагается на самом кончике сверла. При правильной обработке сверла ее размер не должен превышать 0,4 мм для сверл диаметром от 8 мм и менее. Если сверло более крупное, то размер такой перемычки может быть в пределах от 1 до полутора мм. Не стоит приходить в уныние, если сразу не получится — такая работа дается только со временем. Лучше всего перед тем, как приступить к заточке требуемого сверла, потренироваться на каких-нибудь других. В хозяйстве наверняка найдется несколько штук, которые давно «вышли из строя» и просто валяются среди хлама. Главное – получить навык обработки сверла на наждаке, почувствовать, как надавливать, как «держать» угол. Если заточенный пробный «экспонат» вставить в дрель и начать сверлить, то сразу станет ясно, какая ошибка при заточке была допущена. Нужно иметь в виду, что сверление производит не сам наконечник, а боковые стороны сверла. Многие допускают ошибку, стараясь заострить только лишь один конец сверла, не обращая внимания на боковые кромки. Для заточки сверл с победитовым наконечником существует несколько иная методика, более сложная. Видео от мастера — заточка сверл: Похожие статьи Как своими руками сделать автономное отопление в квартире, правильно оформить разрешение, продумать схему, преимущества газовой системы, фото и видео инструкции Многие люди сегодня предпочитают проживать в частных домах, а не в стандартных многоэтажках. Одной из возможных причин таких изменений является… Покраска труб отопления: как и чем покрасить, какой краской правильно окрасить трубы, фото и видео инструкции Как известно, красивый дизайн комнаты зависит не только от расположения предметов, но и от их оформления. Так, особое внимание стоит обратить на такой. .. Как подключить трёхклавишный выключатель света: схема, как правильно подсоединить, инструкция по установке с видео Преимущество трёхклавишного выключателя заключается в том, что с его помощью можно регулировать интенсивность освещения в помещении. Такой выключатель…

Как заточить сверла напильником (6 шагов)

Опубликовано: 21 сентября 2022 г. Сэм Орловский

Категории Обучение

Теги Сверление

Содержание

• Что нужно знать о сверлах
• 6 простых шагов по заточке сверл с помощью напильника
  • Материалы
  • Шаг 1. Очистите сверло
  • Шаг 2. Наденьте защитное снаряжение
  • 4
  • Шаг 3 – Закрепите сверло на столе
  • Шаг 4. Выберите подходящий напильник
  • Шаг 5. Заточите сверло
  • Шаг 6. Проверьте сверло
• Зачем использовать напильник для заточки сверла?

В этой статье вы узнаете простое пошаговое руководство по заточке сверл напильником.

Пришло время заточить сверла, если вам трудно сверлить или вы слышите визг. Но у вас может не быть доступа к настольному шлифовальному станку. Итак, каково решение? Во многих проектах, над которыми я работал разнорабочим, я преодолевал подобные ситуации с помощью напильника. Сегодня я дам вам несколько ценных идей, которые я узнал.

В общем, для заточки сверла напильником:

• Инструменты: Напильник, коврик, несколько зажимов.
• Очистите затупившееся сверло.
• Носите подходящее защитное снаряжение.
• Закрепите сверло на столе.
• Выберите подходящий файл.
• Начните заточку сверла.
• Проверьте сверло.

Ознакомьтесь с приведенным ниже пошаговым руководством для получения более подробной информации.

Что нужно знать о сверлах

Прежде чем приступить к процессу заточки, вы должны узнать кое-что о сверлах. Понимание структуры сверла очень поможет вам во время этой демонстрации.

Сверло состоит из трех разных частей; земля, губы и долото.

Важно: Здесь я объясняю только части, относящиеся к этому руководству. Итак, все эти три детали расположены в нижней части корпуса бурового долота.

Видео | MECH 4 mechs

Кромка, также известная как край, — это область, которую вы используете для сверления отверстий. Они составляют основную часть буровых работ. Как видите, сверло обычно имеет две ровные кромки, и эти две должны иметь одинаковую длину и угол.

Заточите кромки сверла симметрично. В противном случае после сверления вы получите неровные отверстия.

Земля обеспечивает поддержку буровых работ. не режет; вместо этого он обеспечивает зазор и стабилизирует сверло в отверстии.

Видео | MECH 4 меха

Последняя часть — долото. Как вы можете видеть на изображении выше, центральная линия, которая проходит между губами, — это долото. Как и земля, долото не режет; он проникает и смещает материалы заготовки.

6 простых шагов по заточке сверл с помощью напильника

Для этого процесса заточки сверл вам понадобятся следующие вещи.

Материалы

• Тупое сверло
• Напильник
• Несколько зажимов
• Тряпка
• Настольные тиски (дополнительно)
• Защитные очки
• Защитные перчатки

Шаг 1 – Очистка сверла Видео | MECH 4 mechs

Сверло, используемое для этой демонстрации, часто может быть загрязнено грязью. Поэтому не забудьте очистить сверло от пыли. Возьмите тряпку и смойте грязь и пыль. Любая пыль или грязь могут существенно повлиять на процессы сверления и заточки.

Шаг 2. Наденьте защитное снаряжение

Во время заточки и сверления необходимо носить защитные очки и перчатки. Поэтому обязательно наденьте их перед началом.

Шаг 3. Прикрепите сверло к столу

Затем найдите стол с надлежащим освещением.

Вы должны четко видеть сверло во время его заточки. Теперь положите сверло на стол и плотно зажмите его. Сверло должно быть устойчиво на столе. Ваши усилия будут потрачены впустую, если сверло начнет раскачиваться вперед и назад во время заточки.

Видео | Ultimate Handyman

Совет: Если у вас дома есть настольные тиски, используйте их для этого процесса. Это намного проще, чем использовать зажимы.

Шаг 4. Выберите подходящий файл Видео | Ultimate Handyman

В зависимости от типа сверла вам, возможно, придется изменить тип напильника. Например, для точечного сверла вам понадобится шнек, а для лопаточного сверла — фрезерный напильник. Если вы не знакомы с этими двумя типами файлов, вот простое объяснение.

Разница между напильником и напильником

Напильники в основном используются для заточки буровых и точечных напильников. Этот металлический напильник имеет зубцы с одной стороны. Эти зубья можно использовать для финишной обработки и заточки металла.

Напильники Mill очень похожи на ручные напильники и имеют один безопасный край. Вы можете использовать этот файл для заполнения и отделочных работ. Кроме того, это удобный инструмент для заточки перьевого сверла.

Шаг 5. Заточите сверло Видео | Ultimate Handyman

Возьмите напильник и проведите им по краю сверла. Сделайте это не менее шести-восьми раз. Файл должен образовывать угол 60 градусов с кончиком сверла.

Не забывайте прикладывать одинаковое усилие к каждой кромке. Кроме того, приложите давление извилистым способом на поверхность сверла. Вот несколько советов, которые могут быть полезны во время этого процесса.

• Во время заточки избегайте металлических заусенцев и слепых краев.
• Используйте немного машинного масла для процесса заточки.
• Не забывайте держать файл обеими руками.

Шаг 6. Проверка сверла Видео | Ultimate Handyman

После успешной заточки сверла пришло время проверить его. Возьмите дрель и подсоедините к ней сверло. Подключите дрель и найдите подходящий объект для пробного сверления. Теперь приступайте к сверлению.

Если вы правильно завершите процесс заточки, то почувствуете разницу на себе. Сверло просверлит объект быстрее и острее.

Зачем использовать напильник для заточки сверла?

Для некоторых использование напильника — единственный способ заточить сверло без шлифовального станка. Несмотря на то, что для этого есть другие альтернативы, они не дадут вам такого же качества отделки.

Лучший выбор – алмазный напильник Видео | Последний лучший инструмент

Алмазный напильник — лучшая альтернатива для заточки сверл на батарейках. Например, большинство экспертов рекомендуют алмазные напильники для сверления по дереву. Процесс алмазного напильника немного медленный по сравнению с настольной шлифовальной машиной. Тем не менее, это самый безопасный метод. Кроме того, вот некоторые преимущества использования алмазного напильника для заточки сверла.

• Вам не нужно питание от сети или батареи.
• Очень прост в использовании
• Использование напильника является экономичным процессом. (1)
• Некоторые используют технику ручной заточки для заточки сверла. Но это более трудоемкий процесс по сравнению с использованием алмазного файла.
• Вы можете использовать алмазные напильники для любого сверла. (2)

Взгляните на некоторые из наших статей ниже.

• Как пользоваться левыми сверлами
• Какое сверло лучше для керамогранита
• Как высверлить сломанное сверло

---

Каталожные номера
(1) недорого – https://www. gobankingrates.com/saving-money/budgeting/ways-live-big-life-small -бюджет/
(2) бриллиант – https://www.dnaindia.com/business/photo-gallery-top-5-most-expensive-diamonds-in-the-world-see-pics-2892060

Видео Каталожные номера

MECH 4 меха

Ultimate Handyman

Последний лучший инструмент

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeCategories Learning Tags Бурение

Как правильно наточить сверло в домашних условиях + Видео и Фото

Не требует особых доказательств, что сверло в процессе эксплуатации теряет остроту, то есть, попросту говоря, тупится. Тупое сверло не вызывает беспокойства, пока оно не понадобится. Потом вдруг оказывается, что работать изношенным или затупившимся сверлом невозможно. Остается только сожалеть, что вовремя не восстановили геометрию и размер сверла. Эта статья расскажет вам, как заточить спиральное сверло, а также твердое сверло для сверления бетона.

Содержимое:

1. Как заточить спиральное сверло
2. Видео: Ручная заточка спиральных сверл. Часть 1.
3. Видео: Заточка спиральных сверл. Часть 2.
4. Видео: Втачивание резинки перемычки. Часть – 3.
5. Видео: Заточка сверл – применение.
6. Как заточить паяльное сверло
7. Видео: Заточка сверл под перфоратор. Часть 1.
8. Видео: Заточка сверл под перфоратор. Часть 2.

Как заточить спиральное сверло

Вам не нужно беспокоиться о заточке сверла по дереву; такой дрелью можно работать долгие месяцы и даже годы без какой-либо заточки. К сожалению, этого нельзя сказать о сверле по металлу, которое обязательно должно быть острым. То есть сверлить металл можно исключительно острым, хорошо заточенным сверлом.

Резкий скрип в начале сверления характерен для потери остроты сверла. Не заточенное вовремя сверло выделяет больше тепла и поэтому изнашивается еще быстрее, чем острое.

Заточить сверло можно на специальных станках или с помощью инструментов. Естественно, если есть возможность, предпочтительнее делать это на специальном оборудовании. Но в домашней мастерской таких станков, как правило, нет, поэтому приходится использовать обычную электрическую камнешлифовальную машинку.

Основные компоненты спиральной дрели.

Итак, рассмотрим, как заточить сверло по металлу? Вид заточки зависит от формы, которую необходимо придать задней поверхности сверла, и может быть одноплоскостной, двухплоскостной, конической, цилиндрической и винтовой.

Заточка сверла производится по задним граням. Оба зуба (перья) сверла должны быть заточены абсолютно одинаково. Вручную это сделать не просто. Также непросто вручную поддерживать желаемую форму задней грани и желаемый задний угол.

1. Одноплоскостная заточка сверла отличается тем, что задняя поверхность пера выполнена в виде одной плоскости. Задний угол при этом колеблется в пределах 28-30°. Сверло просто крепится к кругу, так что режущая часть проходит параллельно кругу и без вращения, без перемещения сверла производится заточка. При такой заточке во время сверления режущие кромки сверла могут скалываться, что является недостатком данного способа заточки. Это самый простой способ ручной заточки, который можно использовать для тонких сверл диаметром до 3 мм.

2. Сверла диаметром более 3 мм желательно затачивать конусно. Вручную без навыков такая заточка затруднительна, но возможна. Бур берут левой рукой за рабочую часть как можно ближе к заборному конусу, а правой рукой за хвост. Сверло прижимается к торцу точильного камня режущей кромкой и поверхностью задней части, а правой рукой слегка покачивается, создавая коническую поверхность на задней грани пера. Во время заточки сверло не отрывается от камня, движения рук медленные и плавные. Для второй ручки все повторяется точно так же.

Поднесите сверло режущей кромкой к шлифовальному кругу.

Качаем дрель вниз, а потом снова вверх.

При заточке нужно стараться максимально сохранить первоначальную форму заводской поверхности тыла, чтобы сохранить необходимые задние углы. Если заточка сделана правильно, то на сверлах диаметром до 10 мм вполне достаточно. При диаметрах выше 10 мм эту заточку можно улучшить шлифовкой передней поверхности, как показано на фото:

Отшлифовать лицевую поверхность.

Какой смысл подрыва? За счет уменьшения переднего угла и увеличения угла режущей кромки повышается устойчивость к выкрашиванию, что увеличивает ресурс сверла. Кроме того, ширина поперечного края становится меньше. Поперечная кромка не просверливает, а царапает металл в центральной части отверстия. На втором рисунке хорошо видно, что здесь он укорочен, что облегчает сверление.

Для сверл с выбранным малым задним углом можно дополнительно заточить заднюю поверхность. В этом случае сверло менее чем на треть входит в просверленное отверстие с тыльной поверхностью. См. фото:

Отшлифовать заднюю поверхность.

В производственных условиях после заточки, как правило, производится доводка, которая выравнивает поверхность, удаляя мелкие насечки. Сверло, на котором производится доводка, изнашивается меньше, чем просто заточенное сверло. Если возможно, следует провести тонкую настройку.

Для отделки необходимо использовать шлифовальные круглые камни из зеленого карбида кремния (марка 63С, зернистость 5-6, твердость М3-СМ1) на бакелитовой связке, а также круги из эльбо ЛО (зернистость 6- 8) на бакелитовой связке.

Ниже представляем вашему вниманию отличную подборку обучающих видео, посмотрев которые вы точно сможете заточить свои сверла.

Видео: Ручная заточка спиральных сверл. Часть 1.

Видео: Заточка спиральных сверл. Часть 2.

Видео: Втачивание ребер перемычек. Часть – 3.

Видео: Заточка сверл – применение.

Как заточить паяльное сверло

Сверло также может затупиться. Тупое сверло перегревается во время работы, плохо сверлит и издает сильный визжащий звук. Конечно, можно поменять сверло, купив новое, но лучше сохранить и заточить его своими руками. Для этого вам понадобится точильный станок (электрическая точилка) с алмазным камнем и охлаждающей жидкостью. Обычный наждак для заточки сверла от вин не подходит. Перед тем, как приступить к заточке, убедитесь, что это в принципе возможно. Для этого измерьте высоту режущей части сверла. При высоте режущей части сверла, т.е. напайки около 10 мм, возможна заточка.

Не забывайте: чем тверже материал, тем ниже должна быть скорость заточки. Угловая скорость (число оборотов вращения камня) при заточке корончатого сверла должна уменьшаться независимо от того, какой инструмент используется для заточки.

Заточка сверла осуществляется короткими ударами сверлом по наждачному камню. Сверло затачивается быстро, как правило, нужно лишь немного подправить там притертые кромки, поэтому следует внимательно следить за процессом, чтобы не срезать лишнее с рабочей поверхности сверла.

Сверла с напайками рекомендуется затачивать аналогично простым сверлам малого диаметра, т.е. затачивать заднюю поверхность плоско. При этом заднюю поверхность следует заточить, как показано на фото, затачивая сверло до момента его пайки:

Заточенное сверло под припой.
