Как производится сталь – Производство стали

alexxlab | 22.10.2019 | 0 | Разное

Этапы выплавки стали | Металлургический портал MetalSpace.ru

Первый этап

На этом этапе идет расплавление шихты и нагрев жидкого металла. Температура металла невысока. Начинается интенсивное окисление железа, так как оно содержится в наибольшем количестве в чугуне и по закону действующих масс окисляется в первую очередь. Одновременно начинает окис-лятся примеси Si, P, Mn. Образующийся оксид железа (FeO) при высоких температурах растворяется в железе и отдает свой кислород более активным элементом (примесям в чугуне), окисляя их. Чем больше оксида железа содержится в жидком металле, тем активнее окисляются примеси. Для ускорения окисления примесей в сталеплавильную печь добавляют железную руду, окалину, содержащие оксиды же-леза.

Скорость окисления примесей зависит не только от их концентрации, но и от температуры металла и подчиняется принципу, в соответствии с которым хи-мические реакции, выделяющие теплоту, протекают интенсивнее при более низких температурах, а реакции поглощающие теплоту, протекают активнее при высоких температурах. Поэтому в начале плавки, когда температура металла невысока, интенсивнее идут процессы окисления кремния, фосфора, марганца, протекающие с выделением теплоты, а углерод интенсивно окисляется только при высокой температуре металла.

Наиболее важной задачей этого этапа является удаление фосфора. Для этого необходимо проведение плавки в основной печи, в которой можно использовать основной шлак, содержащий СаО, применяемый для удаления фосфора. В ходе плавки фосфорный ангидрид Р2О5 образует с оксидом железа нестойкое соединение (FeO)3⋅Р2О5. Оксид кальция СаО более сильное основание, чем оксид железа. Поэтому при невысоких температурах он связывает ангидрид Р2О5 в прочное соединение , (CaO)⋅Р2Опереводя его в шлак. Для удаления фосфора из металла шлак должен содержать достаточное количество оксида железа FeO. Для повышения содержания FeO в шлаке в сталеплавильную печь в этот период плавки добавляют железную руду, окалину, наводя железистый шлак. По мере удаления фосфора из металла в шлак содержание его в шлаке возрастает. В соответствии с законом распределения, когда вещество растворяется в двух несмешивающихся жидкостях, распределение его между этими жидкостями происходит до установления определенного соотношения постоянного для данной температуры. Поэтому удаление фосфора из металла замедляется и для более полного удаления фосфора из металла шлак, содержащий фосфор удаляют, и наводят новый со свежими добавками (CaO).

Второй этап

Этап начинается по мере прогрева металлической ванны до более высоких температур, чем на первом этапе. При повышении температуры более интенсивно протекает реакция окисления углерода, проходящая с поглощением тепла. Для окисления углерода на этом этапе в металл вводят зна-чительное количество руды, окалины или вдувают кислород.

Образующийся в металле оксид железа реагирует с углеродом и пузырьки оксида углерода СО выделяются из жидкого металла, вызывая кипение ванны. При кипении ванны:

  • уменьшается содержание углерода в металле;
  • выравнивается температура и состав ванны;
  • удаляются частично неметаллические включения в шлак.
  • Все это способствует повышению качества металла.

В этот же период создаются условия для удаления серы из металла. Сера в ванне находится в виде сульфида железа, растворенного в металле [FeS] и шла-ке (FeS). Чем выше температура, тем большее количество FeS растворяется в шлаке или больше серы переходят из металла в шлак. Сульфид железа, раство-ренный в шлаке, взаимодействует с оксидом кальция СаО, также растворенным в шлаке, образуя соединение CaS, которое растворимо в шлаке, но не растворя-ется в металле. Таким образом сера удаляется в шлак.

Третий этап

Этот этап является завершающим, в котором производится раскисление и, если требуется, легирование стали. Раскисление представляет собой технологическую операцию, при которой растворенный в металле кислород переводится в нерастворимое соединение и удаляется из металла. При плавке повышенное содержание кислорода в металле необходимо для окисления примесей. В готовой же стали кислород является нежелательной примесью, так как понижает механические свойства стали, особенно при высоких температурах.

Для раскисления стали используют элементы-ракислители, обладающие большим сродством к кислороду, чем железо. В качестве раскислителей используют марганец, кремний, алюминий. Существует несколько способов раскисления стали. Наиболее широко применяются:

  • осаждающий способ;
  • диффузионный.

Осаждающий способ

Раскисление по этому способу осуществляют введением в жидкую сталь раскислителей (ферромарганца, ферросилиция, алю-миния), содержащих Mn, Si, Al. В результате раскисления образуются оксиды MnO, SiO2, Al2O3, которые имеют меньшую плотность, чем сталь, и удаляются в шлак. Однако часть оксидов не успевает всплыть и удалится из металла, что понижает его свойства. Этот способ называют иногда глубинным, так как рас-кислители вводятся в глубину металла.

Диффузионный способ

По этому способу раскисление осуществляют раскислением шлака. Ферромарганец, ферросилиций и другие раскислители загружают в мелкоизмельченном виде на поверхность шлака. Раскислители, восстанавливая оксид железа, уменьшают его содержание в шлаке. В соответс-твии с законом распределения оксид железа, растворенный в стали, начнет пе-реходить в шлак. Образующиеся при таком способе раскисления оксиды остаю-тся в шлаке, а восстановленное железо переходит в сталь, что уменьшает в ней содержание неметаллических включений повышает ее качество.

Ввиду того, что скорость процесса перемещения кислорода из металла в шлак определяется скоростью его диффузии в металле, этот способ имеет и не-которые недостатки. Из-за малой скорости диффузии кислорода в металле про-цесс удаления кислорода идет медленно, возрастает продолжительность плавки. В зависимости от степени раскисленности различают стали:

  • кипящие;
  • спокойные;
  • полуспокойные.
Кипящая сталь

Это сталь, выплавленная без проведения операции рас-кисления. При разливке такой стали и при ее постепенном охлаждении в излож-нице будет протекать реакция между растворенными в металле кислородом и углеродом
[O]+[C]=COг

Образующиеся при этом пузырьки оксида углерода СО будут выделятся из кристаллизующегося слитка, и металл будет бурлить. Такую сталь называют кипящей. Кипящая сталь практически не содержит неметаллических включений, представляющих продукты раскисления. Поэтому она обладает хорошей пластичностью.

Спокойная сталь

Это сталь, полученная после проведения операции рас-кисления. Такая сталь при застывании в изложнице ведет себя спокойно, из нее не выделяются газы. Такую сталь называют спокойной.
Полуспокойная сталь. Сталь имеет промежуточную раскисленность между спокойной и кипящей. Раскисление ее проводят частично, удаляя из нее не весь кислород. Оставшийся кислород вызывает кратковременное кипение металла в начале его кристаллизации. Такую сталь называют полуспокойной.

Легированные стали

Легированием называют процесс присадки в сталь специальных (легирующих) элементов с целью получить так называемую леги-рованную сталь с особыми физико-химическими или механическими свойствами. Легирование осуществляют введением ферросплавов или чистых металлов в необходимом количестве в сплав. Легирующие элементы, сродство к кислороду которых меньше, чем у же-леза (Ni, Cu, Co, Mo), при плавке и разливке практически не окисляются и по-этому их вводят в печь в любое время плавки. Легирующие элементы, у которых сродство к кислороду больше, чем у железа (Si, Mn, Al и др.), вводят в металл после или одновременно с раскислением.

ПОДЕЛИСЬ ИНТЕРЕСНОЙ ИНФОРМАЦИЕЙ

metalspace.ru

Способы производства стали


С момента изобретения стали, менялись и совершенствовались способы ее производства. В настоящее время существует несколько приоритетных способов производства стали. К ним относятся кислородно-конвертерный, мартеновский и электросталеплавильный способы производства (или плавления) стали. В основе всех этих способов лежит окислительный процесс, направленный на снижение в чугуне некоторых веществ. Давайте остановимся на каждом способе более подробно и рассмотрим их отличия.

Кислородно-конвертерный способ


Первое использование кислородно-конвертерного способа приходится на пятидесятые годы двадцатого столетия. В процессе производства стали, чугун продувают в конвертере чистым кислородом. При этом, процесс происходит без затраты топлива. Для того, чтобы переработать 1 тонну чугуна в сталь требуется около 350 кубометров воздуха. Стоит отметить, что кислородно-конвертерный способ получения стали является наиболее актуальным на сегодняшний день. При этом, процесс не ограничивается на одном способе вдувания кислорода. Различают кислородно-конвертерный процесс с комбинированной, верхней и нижней поддувкой. Конвертерный способ производства стали с комбинированной поддувкой является наиболее универсальным.

Для осуществления этого метода необходим конвертер. Подача кислорода осуществляется через водоохлаждаемую фурму под давлением. В данном случае, процесс окисления является наиболее значимым. Окисление чугуна происходит под воздействием дутья. В результате окисления выделяется тепло, что способствует снижению примесей и повышению температуры металла. далее происходит так называемое раскисление металла.

Мартеновский способ


В процессе производства стали мартеновским способом, участвует специальная отражательная печь. Для того чтобы нагреть сталь до нужной температуры (2000 градусов), в печь вводят дополнительное тепло с помощью регенераторов. Это тепло получают за счет сжигания топлива в струе нагретого воздуха. Обязательное условие – топливо должно полностью сгорать в рабочем пространстве. Особенностью мартеновского способа производства стали является то, что количество кислорода, подаваемого в печь, превышает необходимый уровень. Это позволяет создать воздействие на металл окислительной атмосферы. Сырье (чугун, железный и стальной лом) погружается в печь, где подвергается плавлению в течение 4 – 6 часов. В процессе плавления есть возможность проверять качество металла, путем взятия пробы. В мартеновской печи возможно получать специальные сорта стали. Для этого в сырье вводят необходимые примеси.

Электросталеплавильный способ


В результате электросталеплавильного способа, получают сталь высокого качества. Процесс этот происходит в специальных электрических печах. Основной принцип электросталеплавильного способа производства стали – использование электроэнергии для нагрева металла. Механизм производства следующий: в результате горения нагревательного элемента, выделяется тепло, за счет преобразования электроэнергии в тепловую энергию. Важно отметить, что процесс выплавки связан с выработкой шлаков. Качество получаемой стали во многом зависит от количества и состава шлаков. Основной причиной образования шлаков, в процессе производства стали, является окисление шихты из оксидов.

Благодаря шлакам, происходит связь оксидов, которые образуются в процессе окисления чугуна, а так же удаление ненужных примесей. Кроме этого, шлаки являются передатчиками тепла и кислорода. Присутствие шлаков в процессе производства стали оказывает благотворное влияние на качество стали. Определенное соотношение количества шлаков выводит из стали ненужные вредоносные вещества, например, фосфор. Кроме вышеперечисленных способов производства стали, известны и такие способы, как производство стали в вакуумных индукционных печах, плазменно-дуговая сварка.

Давайте подробнее остановимся на способе производства особо чистой стали, а так же жаропрочных сплавов. Суть способа состоит в выплавке в вакуумных печах. После такой выплавки, сталь дополнительно переплавляют вакуумным дуговым переплавом. Что дает возможность получения качественной однородной стали. Такая сталь применяется, в основном, в авиакосмической промышленности, атомной энергетике и других важных отраслях. Мы рассмотрели основные способы производства стали. Выбор способа всегда зависит от поставленных задач, удобства применения оборудования, необходимого качества полученной стали и от других факторов. Естественно, что каждый способ имеет свои преимущества и свои недостатки.

Вся эта сталь применяется для производства металлопроката и спец сталей, на нашей металлобазе Вы можете найти широкий выбор и того и другого.

metallsk.ru

7.5. Технология производства стали

Чугун и металлолом – основное сырье для производства стали. Передельный чугун, как правило, содержит 3,8…4,4% С, 0,2…2,0% Si, 0,6…3,5% Mn, 0,07…1,6% P, 0,03…0,08% S. Сталь получают окислением избытка C, Si, Mn, S и Р.

Сталь – это сплав железа с углеродом, в котором содержание углерода колеблется от 0,01 до 2%. Кроме углерода, она содержит марганец, кремний, серу и фосфор в незначительных количествах. Вследствие этого стали обладают высокой механической прочностью, сравнительно легко обрабатываются давлением, резанием, хорошо свариваются и являются основным конструкционным материалом в машиностроении.

Для выплавки стали используются следующие шихтовые материалы: чугун (жидкий или твердый), стальной и чугунный лом, железная руда, металлизированные окатыши, ферросплавы, флюсы. Основу шихты составляют чугун (55%) и металлолом (45%). В качестве флюсов используются: известняк, известь, боксит, плавильный шпат; окислителями служат железная руда, окалина, кислород, агломерат и др. Применяется газообразное топливо – доменный, коксовый, природный газ; жидкое – мазут, смола; твердое топливо – каменноугольная пыль.

Сталь получают в результате окисления и удаления большей части примесей чугуна – углерода, кремния, марганца, фосфора, серы за счет кислорода, содержащегося в атмосфере, в оксидах железа и марганца или специально вводимого в расплавленную ванну.

В зависимости от степени раскисления различают спокойную, кипящую и полуспокойную стали. Спокойная сталь – это сталь, полностью раскисленная, она застывает спокойно, без выделения газов. Кипящая сталь частично раскислена; при кристаллизации в слитках она бурлит («кипит») в результате выделения пузырьков СО. Полуспокойная сталь по степени раскисления занимает промежуточное место между кипящей и спокойной.

В современной металлургии основными способами выплавки стали являются кислородно-конвертерный, мартеновский и электросталеплавильный.

Кислородно-конвертерный способ. Сущность его состоит в продувке жидкого чугуна в конвертере технически чистым кислородом. Конвертер (рис. 7.2) представляет собой стальной сосуд грушевидной формы вместимостью 100-350 т, выложенный внутри огнеупорным кирпичем. В верхней части корпуса расположена горловина для загрузки в конвертер металлического лома, заливки жидкого чугуна, подачи других материалов, опускания в конвертер кислородной фурмы, а также для выхода газов во время продувки. Сбоку находится летка для слива готового металла из конвертера в ковш. Поворот конвертера осуществляется электроприводом через систему редукторов. Конвертер может поворачиваться вокруг горизонтальной оси на 360 градусов.

Перед началом процесса конвертер поворачивают в наклонное положение, загружают металлолом и заливают жидкий чугун при температуре 1250-1400°С. Затем конвертер ставят в горизонтальное положение, загружают известняк, опускают водоохладительную фурму и подают кислород под давлением 1-1,4 МПа.

Под воздействием кислородного дутья примеси чугуна окисляются, при этом выделяется большое количество тепла. Это способствует расплавлению всех шихтовых материалов, поддержанию металлов в жидком состоянии, быстрому растворению извести и образованию активного шлака. В отличие от других сталеплавильных процессов в кислородном конвертере выплавка стали протекает без подвода тепла извне.

Когда содержание углерода достигает требуемого значения (это определяется путем экспресс-анализа пробы металла), продувку прекращают, фурму извлекают из конвертера. Продувка обычно продолжается 15-20 минут. Выплавленную сталь сливают в ковш, поворачивая конвертер вокруг горизонтальной оси.

Полученный металл содержит избыток кислорода, поэтому в ковш вводят раскислители и легирующие добавки. Шлак из конвертера сливают через горловину в шлаковый ковш, установленный на шлаковозе под конвертером. Общая продолжительность конвертерной плавки составляет 35-60 минут. Годовая производительность конвертера вместимостью 250 тонн составляет более 1,5 млн. т.

В кислородных конвертерах в основном выплавляют углеродистые, низколегированные и легированные стали, из которых изготовляют катанку, проволоку, лист, трубы, рельсы и широкий сортамент других изделий.

Мартеновский процесс. Сущность мартеновского процесса состоит в переработке чугуна и металлолома в отражательной печи. В отличие от конвертерного процесса здесь недостаточно тепла химических реакций и физического тепла шихтовых материалов. Поэтому в печь (рис. 7.3) подводится дополнительное тепло, получаемое при сжигании в рабочем пространстве газообразного или жидкого топлива в струе воздуха, нагретого до 1100-1200°С. Вместимость мартеновских печей 600-900 т.

Мартеновская печь оборудована системой переходных клапанов для изменения направления подачи в печь топлива и воздуха и отвода из печи продуктов сгорания.

Топливо и воздух поступают в рабочее пространство поочередно то с правой, то с левой стороны. В результате сгорания топлива в рабочем пространстве возникает факел. Такая работа печи обеспечивает высокие температуры в рабочем пространстве на протяжении всей плавки.

В период загрузки и плавления шихты происходит окисление примесей за счет кислорода, содержащегося в печных газах и руде, и по тем же реакциям, что и при конвертерном способе. Известняк переводит в шлак серу и фосфор.

Важным моментом плавки является период «кипения» – выделение образующегося оксида углерода в виде пузырьков. Металл при этом перемешивается, выравнивается его температура и химический состав, удаляются газы, всплывают неметаллические включения. При достижении требуемого содержания углерода в кипящем металле, что определяется путем экспресс-анализа отбираемых проб, приступают к последней стадии плавки – доводке и раскислению металла. В печь вводят рассчитанную дозу ферромарганца и ферросилиция. После раскисления берут контрольную пробу металла и шлака, пробивают летку и по желобу выпускают сталь в ковш. Продолжительность плавки стали в мартеновской печи составляет 8-16 часов, печь работает непрерывно. Длительность функционирования печи зависит от стойкости ее свода. Для динасового свода она составляет 200-350 плавок, а для магнезита хромового – 300-1000 плавок.

Рис. 7.3. Схема мартеновской печи

1 – регенератор;

2 – головка;

3 – рабочее пространство;

4 – загрузочное окно

Электросталеплавильный процесс. Выплавка стали в электрических печах (рис. 7.4) имеет ряд преимуществ по сравнению с другими сталеплавильными процессами. Основные преимущества – это возможность создания высокой температуры в плавильном пространстве печи (более 2000°С) и выплавки стали и сплавов любого состава, использование известкового шлака, способствующего хорошему очищению металла от вредных примесей серы и фосфора.

Тепло в электропечах выделяется в результате преобразования электрической энергии в тепловую при возникновении электрической дуги либо в специальных нагревательных элементах. Электроплавку можно вести в любой среде – окислительной, восстановительной, нейтральной и в широком диапазоне давлений – в условиях вакуума, атмосферного или избыточного давления.

Электросталь содержит минимальное количество вредных примесей фосфора и серы, неметаллических включений и по качеству превосходит кислородно-конвертерную и мартеновскую сталь. В электропечах выплавляют наиболее качественные конструкционные, высоколегированные, коррозионностойкие, жаропрочные и другие стали.

1 – сферическое днище; 2 – выпускное отвертстие; 3 – металлическая ванна; 4 – кожух; 5 – футеровка печи; 6 – свод печи; 7 – медные шины; 8 – электродержатели и электроды; 9 – загрузочное окно; 10 – устройство для наклона печи; 11 – под печи

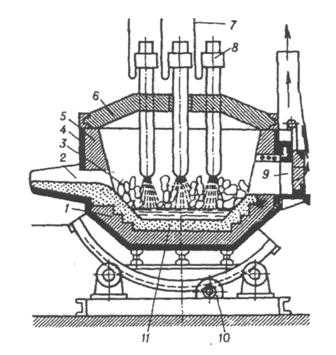

Рис. 7.4. Схема дуговой электрической печи

Дуговая печь состоит из металлического корпуса цилиндрической формы со сферическим днищем. Изнутри корпус печи футерован высокоогнеупорными материалами. Свод печи делается съемным и имеет отверстие для электродов, которые крепятся в электродержателях и при помощи механизма могут перемещаться вниз и вверх. Печь имеет одно или два рабочих окна и выпускное отверстие и устанавливается на два опорных сегмента, с помощью которых она может наклоняться в сторону рабочего окна или выпускного отверстия.

Для загрузки шихты в печь свод поднимают и вместе с электродами отводят в сторону. Шихта в плавильное пространство опускается в специальном контейнере с открывающимся дном.

Электрический трехфазный ток в плавильное пространство подводится от понижающего трансформатора с помощью трех электродов. Дуговые печи снабжают индукторами для электромагнитного перемешивания жидкой ванны.

Источником тепла в дуговой печи является электрическая дуга, возникающая между электродами и жидким материалом или шихтой при подаче на электроды необходимого напряжения.

Плавка в электропечи начинается с заправки пода и завалки шихты. По окончании загрузки опускают электроды до соприкосновения с металлом, включают напряжение и начинают плавку. В течение первого периода плавки происходит расплавление твердой шихты и окисление примесей: кремния, марганца, фосфора, углерода, частично железа. Образовавшийся первичный фосфористый шлак удаляют из печи и загружают известь и руду. Через некоторое время начинается «кипение» металла, это выгорает избыточный углерод, удаляются растворенные газы и неметаллические включения. Затем берется проба стали для экспресс-анализа содержания углерода и марганца, а также пробы шлака для определения по содержанию СаО и SiO2. Затем снова удаляется шлак.

Первый период плавки завершается снижением содержания в стали фосфора до 0,01-0,012% и окислением примесей, однако в стали еще остается кислород и сера.

В

Рис. 7.5. Схема устройства индукционной электропечи:

1 – индуктор;

2 – шихта;

3 – футеровка.

о втором периоде плавки производят раскисление, десульфурацию и рафинирование стали (окончательную доводку химического состава). С этой целью добавляют известь, плавиковый шпат и молотый кокс. После этого сталь раскисляют ферромарганцем и ферросилицием. Сера переходит в шлаки. Берут пробы стали и при необходимости вводят легирующие элементы. Про-должительность плавки 2-4 часа в зависимости от вместимости печи и сорта выплавляемой стали. Вместимость дуговых печей – до 200 тонн.

Применяются также индук-ционные печи, представляющие собой тигель из огнеупорного материала, окруженный медной трубчатой спиралью (индуктором), через которую пропускается ток высокой частоты (рис. 7.5). Емкость печей – от десятков килограммов до 30 т. Тигли изготовляют как из кислых, так и из основных огнеупорных матери-алов. При пропускании тока через индуктор 1 в металле 2 (ших- те) возникают вихревые токи, обеспечивающие нагрев и плавление металла. Под действием электромагнитных сил металл в тигле циркулирует, что ускоряет химические реакции и способствует получению однородного металла. Эти печи применяются для выплавки наиболее качественных высоколегированных сталей и сплавов особого назначения. Шихтовые материалы загружают сверху, используя отходы легированных или чистых по сере и фосфору углеродистых сталей, ферросплавов. В конце плавления загружают флюс. В кислых печах много кремния, который приводит к самораскислению стали, окончательно раскисляют сталь ферросплавами и алюминием. В основном процессе раскисление проводят смесью из порошкообразной извести, кокса,алюминия, ферросилиция и др.

Электрические печи потребляют много электроэнергии, поэтому они используются, как правило, для получения только высококачественной стали.

Возможность получения в электропечах высококачественных сталей объясняется также отсутствием подачи воздуха для горения, что создает лучшую восстановительную среду, при которой сталь получается менее окисленной.

Разлив стали и получение слитка. Независимо от того, в каких печах и каким способом сварена сталь, из сталеплавильной печи ее выпускают в разливочный ковш, из которого затем разливают в изложницы. Изложница – чугунный сосуд с толстыми стенками. В ней жидкая сталь постепенно остывает, кристаллизуется и образует слиток. В зависимости от размеров и формы изложницы получается и соответствующий слиток: квадратного, прямоугольного, круглого или иного сечения и различного веса (чаще 6-8 т).

Получение слитка – сложный и ответственный процесс; от него в значительной мере зависит качество получаемой стали.

Выпущенную из печи сталь выдерживают некоторое время (10-15 мин) в ковше. За это время из стали выделяется часть растворенных в ней газов и на поверхность всплывают неметаллические включения (частички шлака и футеровки печей).

Наличие в жидком металле растворенных газов является причиной образования в слитке пустот, снижающих механические свойства стали. Для предотвращения образования таких пустот необходима дегазация жидкой стали до разливки ее в изложницы. Наиболее полная дегазация достигается обработкой стали в вакуумных камерах, в результате которой значительно повышаются плотность слитка и физико-механические свойства металла.

Заливку стали в изложницы производят как сверху, так и снизу, через литник (сифонная разливка). Этот способ применяют для получения малых слитков.

При неравномерном охлаждении стали в изложнице происходят неравномерная кристаллизация металла, снижающая его качество, и усадка (вследствие уменьшения объема при охлаждении), вызывающая образование усадочной раковины. Для предотвращения таких дефектов слитка принимаются меры, обеспечивающие его равномериое охлаждение и правильную кристаллизацию.

В последнее время широко применяется более прогрессивный способ разливки стали (рис. 7.6) на машинах непрерывной разливки. Здесь жидкий металл из сталеразливочного ковша подается в промежуточный ковш, предназначенный для снижения и стабилизации напора струи и для распределения ее по нескольким ручьям. Из промежуточного ковша жидкий металл непрерывно поступает в сквозную (бездонную) изложницу – медный кристаллизатор, стенки которого интенсивно охлаждаются водой, циркулирующей по внутренним каналам.

Попадая в кристаллизатор, металл затвердевает у стенок и на затравке. После заполнения кристаллизатора металлом затравку вытягивают с помощью валков тянущей клети, а за ней опускается и оболочка образовавшейся стальной заготовки. При этом уровень металла в кристаллизаторе поддерживается постоянным.

Из кристаллизатора вытягивается слиток с незатвердевающей сердцевиной; он поступает в зону вторичного охлаждения, где на его поверхность со всех сторон из форсунок подается распыленная вода. В результате интенсивного охлаждения при непрерывном движении заготовки происходит полная кристаллизация массы слитка. Затем слиток пропускают через валки тянущей клети, отделяют затравку и разрезают его на заготовки определенной длины.

Машины непрерывной разливки стали бывают трех типов: вертикальные, радиальные и криволинейные. Разливка на этих машинах имеет ряд преимуществ: отсутствие многочисленных изложниц и другого громоздкого оборудования, полная механизация и автоматизация процесса разливки, высокое качество получаемых заготовок, большой выход годного металла. Кроме того, такие слитки не нужно прокатывать на крупных обжимных станках (блюмингах и слябингах), значительно улучшаются условия труда.

Рис. 7.6. Принципиальная

технологическая схема установки

непрерывной разливки стали:

1 – ковш;

2 – промежуточное устройство;

3 – кристализатор;

4 – валки;

5 – зона резки

Мини-металлургические заводы. С середины 80-х гг. ХХ столетия в практику металлургического производства прочно вошло понятие “мини-металлургические заводы”, которые стали успешно конкурировать с заводами полного цикла.

В настоящее время примерно 30% всей стали производится именно на таких заводах. Современное содержание понятия “мини-завод” включает в себя минимальные затраты на производство, минимальные выбросы технологических отходов в окружающую среду, минимальные простои оборудования и агрегатов, минимальный производственный цикл при максимальной производительности, продажах, рентабельности и т.п. Обычно к этой категории относят заводы с объемом производства 0,1…1,6(2) млн. т стали в год. По разным оценкам, в мире в настоящее время насчитывается около 500-600 мини-заводов.

Мини-металлургический завод – это комплекс, состоящий из следующих агрегатов: электродуговая печь, установка доводки стали в ковше “печь-ковш”, высокопроизводительная машина непрерывной разливки стали и группа прокатных станов.

Основу успешного функционирования мини-металлургических заводов составляет высокая экономическая эффективность работы основных технологических агрегатов, входящих в их состав, а также высокая степень их функциональной совместимости в едином производственном цикле. По существу, связующим элементом между электродуговой печью и машиной непрерывного литья заготовок (МНЛЗ) является агрегат «печь-ковш», в котором осуществляется комплекс мероприятий по доводке стали по температуре и химическому составу, её рафинированию, а также выдержке по времени в соответствии с режимом разливки на МНЛЗ. Следует особо обратить внимание на тот факт, что именно агрегаты, позволяющие выполнять регламентируемый подогрев стали в ковше, обеспечивают на практике как расширение функциональных возможностей внепечной обработки и стабилизацию работы МНЛЗ при разливе длинными сериями с выходом годного выше 96…97%, так и значительный энерго- и ресурсосберегающий эффект.

Исключительно важной особенностью новых мини-заводов является стремление обеспечить максимально высокую удельную производительность плавильных агрегатов и МНЛЗ, производящих сортовую заготовку.

Маркировка сталей. В зависимости от назначения и гарантируемых свойств стали обыкновенного качества подразделяются на группы А, Б, В. Стали этих групп имеют гарантирование: А – механические свойства; Б – химический состав; В – оба этих параметра.

Маркируют сталь обыкновенного качества буквами Ст и цифрами от 0 до 7, означающими порядковый номер, с ростом которого растет прочность, но падает пластичность стали. Принадлежность стали к группам Б и В отмечается в маркировке этими же буквами. Примеры маркировки: Ст2кп, БСт6сп, ВСт3пс, БСт6Гпс. С ростом номера стали растет и содержание углерода, но цифра не соответствует его среднему содержанию (в Ст3 содержится 0,14…0,22% С, в Ст4 – 0,18…0,27% С, в Ст6– 0,38…0,49% С, в СтО – примерно 0,23% С).

Стали группы А используются в основном в состоянии поставки без последующих технологических операций (сварки, обработки давлением и т.д.). Термическая обработка не рекомендуется, так как стали имеют значительные колебания в химическом составе.

Стали групп Б и В имеют гарантированный химический состав и могут упрочняться термообработкой: закалка в воде, нормализация. Особенно эффективно проведение ТМО: 2-, 3-кратное повышение прочности сопровождается повышением пластичности в 1,5…2 раза. Эти стали используются при переработке полуфабриката в изделия с применением сварки или горячей деформации.

Свариваемость стали ухудшается с повышением содержания углерода, поэтому сварные конструкции изготавливаются из сталей марок Ст1, Ст2, СтЗ (не кипящих) групп Б и В. Стали группы В (повышенного качества) имеют специализированное назначение: судостроение, мостовые сооружения, моторостроение и т.д.

Из сталей Ст1,Ст2, СтЗ группы А изготавливают крепеж, баки и др. Эти же стали групп Б и В идут для изготовления цементируемых изделий (малонагруженных деталей машин, работающих на износ, измерительного инструмента), Ст4 используется в судостроении (обшивка корпусов и др.), Ст5, Ст6 идут на изготовление средненагруженных деталей (валов, пружин, рессор, крюков кранов, крепежа и т.д.). Углеродистые инструментальные стали маркируются буквой У (углеродистые) и цифрой, показывающей содержание углерода в десятых долях процента (например, У7–0,7% С, У 13–1,3% С). Они подразделяются на качественные (У8, У 12), содержащие менее 0,035% S и Р (каждого), и высококачественные (УЗА, У12А), содержащие менее 0,02%S и 0,02% Р.

Легированные стали маркируются так: первые цифры указывают среднее содержание углерода в сотых долях процента, следующие за буквой, обозначающей определенный элемент (Н–Ni, К–Со, X–Сг, М-Мо, Г-Мп, С-Si, Ф-У, В-W, Ю-А1, А-М, Д-Си, Р–В, Т–Т1, Б–Nb, Ц–Zr, Ч–редкоземельные и др.),–его среднее количество в процентах. При содержании менее 1…1,5% элемента стали маркируются только буквой.

Легированные конструкционные стали выплавляют качественными (содержат не более 0,035% S и 0,035% Р) и высококачественными (≤0,025% S, ≤ 0,025% Р). Например, сталь 14Х2НЗМА: 0,14% С, 2% Сг, 3% М1, 1% Мо (буква А в конце марки означает “высококачественная”).

Маркировка конструкционных машиностроительных, инструментальных сталей и сплавов с особыми свойствами приведена в специальной литературе.

Прямое восстановление железа из руд. Большое внимание уделяется разработке процессов прямого восстановления железа из руд. Исключение из производства стали промежуточного процесса – получение чугуна – экономически выгодно. Но это трудная задача, и, хотя опробовано более 70 различных способов, лишь малое количество из них нашло промышленное применение.

Наибольшее распространение получило производство губчатого железа. Это пористый полупродукт (95% железа, 5% оксидов железа, 0,01…0,016% S и ~0,01% Р, примесей породы и др.), переплавляемый в сталеплавильных агрегатах на сталь. Существуют способы производства губчатого железа в шахтных печах, в кипящем слое, во вращающихся трубчатых печах. Исходный продукт – металлизованная шихта, чистая по сере и фосфору, содержащая 71…72% Fе. Восстановление шихты в небольших по высоте шахтных печах (ретортных) ведется в смеси газов СО+Н2, иногда СО+Н2+N2.

Химизм процесса:

Fe2O3+3H2=2Fe+3H2O

Fe2O3+CO=2Fe+2CO2

Восстановители H2 и CO получают конверсией на никелевом катализаторе природного газа метана по реакции:CH4+H2O-CO+3H2

Схема такого производства (рис. 7.7) реализована на Оскольском електрометаллургическом комбинате (недалеко от Харькова).

Рис. 7.7. Система технологий и материальных потоков прямого восстановления железа

Как и в доменных печах, процесс основан на принципе противотока: железорудные материалы загружаются сверху, а восстано-вительные, нагретые примерно до 1200°С, газы поступают снизу. К восстановительному газу добавляют природный, обеспечивающий науглероживание окатышей. Хорошо отрегулированное стабильное опускание шихты и равномерное распределение газа по сечению печи обеспечивают в 2…5 раз большую производительность процесса по сравнению с доменной плавкой. В зоне восстановления температура составляет 850…900 °С.

Металлизация окатышей во вращающихся трубчатых печах осуществляется твердым восстановителем (вдувается угольная пыль).

Вращение расположенной под некоторым углом к горизонтали печи позволяет интенсифицировать процесс восстановления железа. Металлизированные окатыши перерабатывают в сталь в электропечах.

Преимущества “прямого восстановления” железа перед доменным:

– исключается дорогое и черезвычайно вредное производство кокса, почти отсутствуют характерные для коксового и доменного производства вредные выбросы серы, азота, канцерогенных органических соединений, пыли и шлака;

– отпадает надобность в энергоемких и вредных агломерационных и конвертерных цехах;

– транспортирование сырья осуществляется гидротранспортом и конвейерами, что значительно уменьшает загрязнение окружающей среды пылью по сравнению с традиционными видами транспорта с перегрузкой материалов.

Кроме указанных преимуществ, есть четвертое- перспективность усовершенствования процесса восстановления.

При улучшении энергетической ситуации в Украине экономически целесообразно получение восстановителя (Н2) электролизом из воды. В процессе восстановления водород, отбирая кислород у оксида, связывается в воду, которая снова вводится в цикл (на электролиз). То есть формируется действительно экологически чистое, практически безотходное производство (рис. 7.7).

Важным фактором такого процесса является уменьшение расхода воды и загрязнения рек и водохранилищ. Этот пример является ориентиром технико-экологического прогресса устаревших (по научной идее) технологий.

studfiles.net

Производство стали | Сталь и всё о стали

На металлургических заводах сталь получают из жидкого передельного чугуна с добавкой стального лома в кислородных конвертерах, мартеновских и электрических дуговых печах. На машиностроительных заводах сталь плавят из стального лома с добавкой твердого передельного чугуна в мартеновских,электрических дуговых и индукционных печах.



В процессе плавки во все плавильные агрегаты добавляют флюсы для осуществления окислительно-восстановительных реакций и защиты расплавленного металла от воздействия воздушной среды.



По сравнению с чугуном в стали содержится меньше углерода и примесей кремния, марганца, серы и фосфора. Следовательно, чтобы из чугуна получить сталь, надо удалить значительную часть углерода и примесей, что делают путем окисления этих элементов. В процессе плавки окислы элементов удаляют из стали вместе со шлаком. В конце плавки из расплавленной стали отбирают растворившийся в ней кислород — сталь раскисляют. Раскислителями служат ферросплавы.



Сталь, выплавленную в конвертерах и мартеновских печах, по степени раскисления подразделяют на кипящую, спокойную и полуспокойную. Кипящей называют сталь, раскисленную только марганцем, т. е. неполностью раскисленную. При разливке и охлаждении такой стали из нее выделяются пузырьки газов, которые создают впечатление кипения стали. Не успевшие выделиться газы образуют внутри металла пузырьки, которые распределяются по всему объему слитка.



При горячей прокатке слитков кипящей стали эти пузырьки, имеющие чистые неокисленные стенки, хорошо завариваются. Стоимость кипящей стали меньше, чем спокойной и полуспокойной сталей, что объясняется меньшим расходом раскислителей при плавке и меньшим количеством отходов металла при прокатке. Кроме того, кипящая сталь лучше прокатывается и штампуется.



Листовой металл для глубокой вытяжки, сварные трубы делают из слитков кипящей стали. Кипящими выпускают только малоуглеродистые стали.

Спокойная сталь разливается полностью раскисленной. Спокойная сталь содержит меньше растворенных газов. Она более однородна по составу, чем кипящая сталь, поэтому обладает более высокой прочностью. Спокойную сталь используют преимущественно для изготовления тяжелонагруженных деталей машин ответственного назначения, от которых требуется высокая стабильность и равномерность свойств по всему их сечению. Стали с содержанием углерода выше 0,2% разливаются полностью раскисленными.



Полуспокойная сталь по степени раскисления занимает промежуточное положение между кипящей и спокойной. Раскисляется неполностью марганцем и частично кремнием.

Выплавка стали в кислородном конвертере. Этот способ производства стали в последнее время получил широкое распространение, так как в конвертерах можно перерабатывать чугун, а также железный лом.

Кислородный конвертер представляет собой стальной сосуд грушевидной формы, выложенный изнутри огнеупорными материалами. В конвертер сначала загружают стальной лом в количестве до 20% от массы плавки и разогревают лом газовой горелкой. Затем заливают жидкий чугун и добавляют флюсы (известь и железную руду) для образования шлака, после чего через водоохлаждаемую медную трубу  в горловине конвертера вдувают кислород под давлением около 1 МПа (10 кгс/см2). Фурма может перемещаться с помощью направляющей  в вертикальном направлении.



Газообразные продукты горения и и др. удаляются с помощью зонта. При продувке кислородом происходит интенсивное окисление кремния, марганца, углерода и частично железа. Окисляются также вредные примеси — сера и фосфор. Окислы пепеходят в шлак и удаляются из конвертера. Реакции окисления идут с выделением тепла, поэтому температура металла в конвертере повышается до 1650° С.



Продувку продолжают до тех пор, пока содержание углерода в стали не достигнет заданного предела. После раскисления стали добавляют легирующие элементы и производят выпуск стали. Общая продолжительность одной плавки около 45 мин. В настоящее время мощность кислородных конвертеров составляет 360 т; проектируются конвертеры мощностью 500 т.



В кислородных конвертерах можно получить из чугуна углеродистые стали любого химического состава, не уступающие по качеству стали, получаемой в мартеновских печах.

 Выплавка стали в кислородных конвертерах — высокопроизводительный и перспективный процесс. Выплавка стали в мартеновских печах, представляет собой сложный металлургический агрегат, состоящий как бы из двух этажей: верхнего и нижнего. На верхнем этаже находится специальная ванна, выложенная из огнеупорного кирпича, в которой ведется плавка. На нижнем этаже расположены четыре  камеры-регенераторы, стены которых выложены огнеупорной кладкой в виде решеток.



В плавильное пространство печи через  окна  сначала загружают холодные твердые материалы (стальной лом и передельный чугун) и разогревают их. Затем заливают жидкий чугун, подают флюсы и железную руду дляя окисления примесей. По каналам  в верхнюю часть печи подводятся предварительно подогретые в регенераторах газ и воздух, которые смешиваются и сгорают, выделяя тепло для расплавления металла

В процессе плавки клапаны несколько раз переключаются. В результате продукты горения нагревают то одну, то другую пару регенераторов,а топливо (газ и воздух), также меняя направление, подаются в печь только через раскаленную пару регенераторов. На последнем этапе плавки происходит раскисление металла. Готовую сталь выпускают, окончательно раскисляя при выпуске алюминием. Процесс плавки длится 5-7 ч; вместимость печей достигает 900 т стали.



В мартеновских печах плавят качественные углеродистые и легированные стали, из которых изготовляют прокат различных профилей, трубы, балки и другие изделия.

Выплавка стали в электрических печах. Электрические сталеплавильные печи подразделяются на дуговые и индукционные.



Дуговая электросталеплавильная печь  имеет цилиндрическую форму и состоит из стального кожуха, выложенного изнутри  огнеупорным кирпичом. Сверху печь накрывается крышкой, называемой сводом. Через специальные отверстия в своде в печь опускают три графитовых электрода почислу фаз трехфазного электротока и включают ток. Между электродами и металлом в печи возникает электрическая дуга которая создает высокую температуру, и шихта плавится. Дальше процесс ведется так же, как в мартеновских печах.



Качество стали, выплавленной в дуговых электрических печах, выше, чем качество конвертерной и мартеновской сталей, что достигается следующим: меньшей насыщенностью газами О2, N2, Н2 и др., так как в электрической печи отсутствуют газовая окислительная атмосфера и продукты горения; применением более химически активного шлака, с которым лучше удаляются вредные примеси.



В дуговых электрических печах можно выплавлять высококачественные легированные стали, содержащие тугоплавкие элементы,- вольфрам, молибден, ванадий.

В настоящее время большинство сортов специальных сталей выплавляется в электрических печах, вместимость которых колеблется от 1 до 100 т.



Индукционная печь представляет собой многовитковый спиральный индуктор, выполняемый обычно из медной водоохлаждаемой трубки. Внутри индуктора помещается огнеупорная футеровка в виде тигля, куда закладывается строго дозированный по расчёту металл. На индуктор подается переменный ток, который создает вокруг него магнитное поле. Магнитный поток пронизывает металл и возбуждает в нем мощные вихревые токи, которые нагревают металл до высоких температур.



Шлак, не обладающий магнитной проницаемостью (т. е. ток в нем не индуцируется), нагревается от? металла; в результате температура шлака ниже температуры металла.

Следовательно, при плавке в индукционной печи шлак малоактивен, окислительно-восстановительные реакции затруднены. Поэтому плавку в индукционной печи ведут преимущественно методом переплава высоколегированных сталей.



При переплаве легирующие элементы не выгорают, химический состав металла при плавке почти не изменяется. Шлак служит защитным слоем от окисления и поглощения газов из воздуха. Качество стали получается очень высокое. Расход электроэнергии 700-900 кВт-ч/т стали. Применяют печи вместимостью до 10 т.



Разливка стали. Когда плавка в конвертерах, мартеновских печах и электропечах закончится, сталь выпускают в специальный ковш, из которого производят ее разливку одним из приведенных ниже способов.



Разливку сверху осуществляют в изложницы — высокие металлические формы. После того как металл застынет, получаются слитки, с которых снимают изложницы. Этим способом изготовляют крупные слитки.



При разливке снизу — сифонный способ — изложницы  устанавливают на специальные металлические плиты. Изложницы соединяются между собой и с центральным литником в который заливают из ковша  сталь. Изложницы заполняются по методу сообщающихся сосудов. Через один литник отливают до 30 некрупных слитков.



Непрерывная разливка стали-наиболее прогрессивный способ, разработанный советскими металлургами. Установка для непрерывной разливки стали была пущена впервые в нашей стране в 50-х годах. Жидкая сталь из ковша через промежуточную воронку  поступает в медную водоохлаждаемую форму — кристаллизатор. Дно кристаллизатора перед заливкой закрыто крышкой — затравкой с ласточкиным хвостом. Жидкая сталь, попав в кристаллизатор, быстро затвердевает, приваривается к затравке и вместе с ней вытягивается валками. При выходе из кристаллизатора слиток, поверхность которого затвердела, подвергается дополнительному охлаждению дождевальным устройством.



Окончательно затвердевший непрерывный слиток  валками 10 подается на тележки  и газорезкой  разрезается на отрезки заданной длины. По сравнению с разливкой в изложницы непрерывная разливка стали обеспечивает уменьшение потерь металла, не требует прокатки слитков на блюмингах и слябингах и изготовления изложниц.


www.inmetal.ru

Производство стали

Сталью называют железоуглеродистые сплавы, с содержанием углерода до 2 %. При производстве стали происходит снижение содержания углерода и примесей, присутствующих в чугуне (Mn, Si, S, Р и др.), за счет окисления кислородом воздуха и кислородом, содержащимся в руде. Снижению содержания углерода и примесей способствует закись железа FeO, которая образуется в начале плавки 2Fe+O2 = 2FeO и далее C+FeO = CO+Fe. Так как излишняя закись железа вызывает хрупкость стали, производят раскисление жидкой стали путем введения ферросплавов (ферромарганца, ферросилиция, ферроалюминия) по следующим схемам:

Mn + FeO->MnO + Fe; Si + 2FeO->SiO2+2Fe; 2А1 + 3FeO->Al2O3+3Fe.

Образовавшиеся оксиды всплывают и удаляются вместе со шлаком.

В зависимости от степени законченности раскисления различают спокойную сталь (си), т.е. наиболее раскисленную. Такая сталь в слитке имеет плотное и однородное строение, более качественная и дорогая; кипящую сталь (кп), в которой процесс раскисления прошел не до конца, в ней имеются пузырьки газа СО, которые остаются в прокате. Кипящая сталь сваривается, удовлетворительно обрабатывается, но при температуре 10 °С проявляет хрупкость. Кипящая сталь дешевле спокойной. Полуспокойная сталь  (пс) по свойствам занимает промежуточное положение между (сп) и (кп).

Выплавку стали осуществляют в мартеновских печах, в конвертерах и электропечах.

Мартеновский способ

Схема работы мартена A. Вдувание газо-воздушной смеси B. Теплообменник (нагрев) C. Жидкий чугун D. Горн E. Теплообменник (охлаждение) F. Выхлоп сгоревших газов

В процессе производства стали мартеновским способом, участвует специальная отражательная печь. Для того чтобы нагреть сталь до нужной температуры (2000 градусов), в печь вводят дополнительное тепло с помощью регенераторов. Это тепло получают за счет сжигания топлива в струе нагретого воздуха. Топливом служит газ (смесь доменного, коксовального и генераторного). Обязательное условие топливо должно полностью сгорать в рабочем пространстве. Особенностью мартеновского способа производства стали является то, что количество кислорода, подаваемого в печь, превышает необходимый уровень. Это позволяет создать воздействие на металл окислительной атмосферы. Сырье (чугун, железный и стальной лом) погружается в печь, где подвергается плавлению в течение 4 …6 или 8… 12 часов. Производительность печи за одну плавку до 900 т. В процессе плавления есть возможность проверять качество металла, путем взятия пробы. В мартеновской печи возможно получать специальные сорта стали. Для этого в сырье вводят необходимые примеси.

В мартеновских печах (9.3) помимо чугуна может быть произведена переплавка металлического лома, руды и флюса. В мартеновских печах (9.3) может быть произведена переплавка металлического лома (до 60…70%), возможны автоматизация процесса плавки, повышенная точность химического состава стали. Недостатки плавки стали в мартеновских печах: периодичность процесса плавки, сложность оборудования, более высокая стоимость выплавляемой стали. Для интенсификации производства стали в мартеновских печах широко применяют кислород, что обеспечивает повышение производительности печей на 25…30 % Большую экономию топлива дает использование теплоты остывающих мартеновских печей, для чего используют принцип работы двухванных печей, при котором теплота от одной остывающей ванны направляется в соседнюю, а затем происходит изменение направления потока, теплоты.

Мартеновский способ производства стали, наиболее распространенный (90%), состоит в получении стали в мартеновской печи путем переплавки чугуна и лома металлов. При нагревании от газа, сгорающего в печи, происходит выгорание кремния, марганца и углерода. Процесс продолжается несколько часов, что дает возможность лаборатории определять химический состав выплавляемой стали в различные периоды плавки и получать сталь любого качества. Емкость мартеновских печей достигает 500т.

studfiles.net

Технология производства стали | Kursak.NET

Чугун и металлолом – основное сырье для производства стали. Передельный чугун, как правило, содержит 3,8…4,4% С, 0,2…2,0% Si, 0,6…3,5% Mn, 0,07…1,6% P, 0,03…0,08% S. Сталь получают окислением избытка C, Si, Mn, S и Р.

Сталь – это сплав железа с углеродом, в котором содержание углерода колеблется от 0,01 до 2%. Кроме углерода, она содержит марганец, кремний, серу и фосфор в незначительных количествах. Вследствие этого стали обладают высокой механической прочностью, сравнительно легко обрабатываются давлением, резанием, хорошо свариваются и являются основным конструкционным материалом в машиностроении.

Для выплавки стали используются следующие шихтовые материалы: чугун (жидкий или твердый), стальной и чугунный лом, железная руда, металлизированные окатыши, ферросплавы, флюсы. Основу шихты составляют чугун (55%) и металлолом (45%). В качестве флюсов используются: известняк, известь, боксит, плавильный шпат; окислителями служат железная руда, окалина, кислород, агломерат и др. Применяется газообразное топливо – доменный, коксовый, природный газ; жидкое – мазут, смола; твердое топливо – каменноугольная пыль.

Сталь получают в результате окисления и удаления большей части примесей чугуна – углерода, кремния, марганца, фосфора, серы за счет кислорода, содержащегося в атмосфере, в оксидах железа и марганца или специально вводимого в расплавленную ванну.

В зависимости от степени раскисления различают спокойную, кипящую и полуспокойную стали. Спокойная сталь – это сталь, полностью раскисленная, она застывает спокойно, без выделения газов. Кипящая сталь частично раскислена; при кристаллизации в слитках она бурлит («кипит») в результате выделения пузырьков СО. Полуспокойная сталь по степени раскисления занимает промежуточное место между кипящей и спокойной.

В современной металлургии основными способами выплавки стали являются кислородно-конвертерный, мартеновский и электросталеплавильный.

Кислородно конвертерный способ производства стали

 Сущность его состоит в продувке жидкого чугуна в конвертере технически чистым кислородом. Конвертер (рис. 7.2) представляет собой стальной сосуд грушевидной формы вместимостью 100-350 т, выложенный внутри огнеупорным кирпичем. В верхней части корпуса расположена горловина для загрузки в конвертер металлического лома, заливки жидкого чугуна, подачи других материалов, опускания в конвертер кислородной фурмы, а также для выхода газов во время продувки. Сбоку находится летка для слива готового металла из конвертера в ковш. Поворот конвертера осуществляется электроприводом через систему редукторов. Конвертер может поворачиваться вокруг горизонтальной оси на 360 градусов.

Перед началом процесса конвертер поворачивают в наклонное положение, загружают металлолом и заливают жидкий чугун при температуре 1250-1400°С. Затем конвертер ставят в горизонтальное положение, загружают известняк, опускают водоохладительную фурму и подают кислород под давлением 1-1,4 МПа.

Под воздействием кислородного дутья примеси чугуна окисляются, при этом выделяется большое количество тепла. Это способствует расплавлению всех шихтовых материалов, поддержанию металлов в жидком состоянии, быстрому растворению извести и образованию активного шлака. В отличие от других сталеплавильных процессов в кислородном конвертере выплавка стали протекает без подвода тепла извне.

Когда содержание углерода достигает требуемого значения (это определяется путем экспресс-анализа пробы металла), продувку прекращают, фурму извлекают из конвертера. Продувка обычно продолжается 15-20 минут. Выплавленную сталь сливают в ковш, поворачивая конвертер вокруг горизонтальной оси.

Полученный металл содержит избыток кислорода, поэтому в ковш вводят раскислители и легирующие добавки. Шлак из конвертера сливают через горловину в шлаковый ковш, установленный на шлаковозе под конвертером. Общая продолжительность конвертерной плавки составляет 35-60 минут. Годовая производительность конвертера вместимостью 250 тонн составляет более 1,5 млн. т.

В кислородных конвертерах в основном выплавляют углеродистые, низколегированные и легированные стали, из которых изготовляют катанку, проволоку, лист, трубы, рельсы и широкий сортамент других изделий.

Мартеновский процесс.

Сущность мартеновского процесса состоит в переработке чугуна и металлолома в отражательной печи. В отличие от конвертерного процесса здесь недостаточно тепла химических реакций и физического тепла шихтовых материалов. Поэтому в печь (рис. 7.3) подводится дополнительное тепло, получаемое при сжигании в рабочем пространстве газообразного или жидкого топлива в струе
воздуха, нагретого до 1100-1200°С. Вместимость мартеновских печей
600-900 т.

Мартеновская печь оборудована системой переходных клапанов для изменения направления подачи в печь топлива и воздуха и отвода из печи продуктов сгорания.

Топливо и воздух поступают в рабочее пространство поочередно то с правой, то с левой стороны. В результате сгорания топлива в рабочем пространстве возникает факел. Такая работа печи обеспечивает высокие температуры в рабочем пространстве на протяжении всей плавки.

В период загрузки и плавления шихты происходит окисление примесей за счет кислорода, содержащегося в печных газах и руде, и по тем же реакциям, что и при конвертерном способе. Известняк переводит в шлак серу и фосфор.

Важным моментом плавки является период «кипения» – выделение образующегося оксида углерода в виде пузырьков. Металл при этом перемешивается, выравнивается его температура и химический состав, удаляются газы, всплывают неметаллические включения. При достижении требуемого содержания углерода в кипящем металле, что определяется путем экспресс-анализа отбираемых проб, приступают к последней стадии плавки – доводке и раскислению металла. В печь вводят рассчитанную дозу ферромарганца и ферросилиция. После раскисления берут контрольную пробу металла и шлака, пробивают летку и по желобу выпускают сталь в ковш. Продолжительность плавки стали в мартеновской печи составляет 8-16 часов, печь работает непрерывно. Длительность функционирования печи зависит от стойкости ее свода. Для динасового свода она составляет 200-350 плавок, а для магнезита хромового – 300-1000 плавок.



Рис. 7.3. Схема
мартеновской печи



1 – регенератор; 2 – головка; 3 – рабочее  пространство; 4 – загрузочное окно

Электросталеплавильный процесс

Выплавка стали в электрических печах (рис. 7.4) имеет ряд преимуществ по сравнению с другими сталеплавильными процессами. Основные преимущества – это возможность создания высокой температуры в плавильном пространстве печи (более 2000°С) и выплавки стали и сплавов любого состава, использование известкового шлака, способствующего хорошему очищению металла от вредных примесей серы и фосфора.

Тепло в электропечах выделяется в результате преобразования электрической энергии в тепловую при возникновении электрической дуги либо в специальных нагревательных элементах. Электроплавку можно вести в любой среде – окислительной, восстановительной, нейтральной и в широком диапазоне давлений – в условиях вакуума, атмосферного или избыточного давления.

Электросталь содержит минимальное количество вредных примесей фосфора и серы, неметаллических включений и по качеству превосходит кислородно-конвертерную и мартеновскую сталь. В электропечах выплавляют наиболее качественные конструкционные, высоколегированные, коррозионностойкие, жаропрочные и другие стали.



Рис. 7.4. Схема дуговой электрической печи



1 – сферическое днище; 2 – выпускное отвертстие; 3 – металлическая ванна; 4 – кожух; 5 – футеровка печи; 6 – свод печи; 7 – медные шины; 8 – электродержатели и электроды; 9 – загрузочное окно; 10 – устройство для наклона печи; 11 – под печи

Дуговая печь состоит из металлического корпуса цилиндрической формы со сферическим днищем. Изнутри корпус печи футерован высокоогнеупорными материалами. Свод печи делается съемным и имеет отверстие для электродов, которые крепятся в электродержателях и при помощи механизма могут перемещаться вниз и вверх. Печь имеет одно или два рабочих окна и выпускное отверстие и устанавливается на два опорных сегмента, с помощью которых она может наклоняться в сторону рабочего окна или выпускного отверстия.

Для загрузки шихты в печь свод поднимают и вместе с электродами отводят в сторону. Шихта в плавильное пространство опускается в специальном контейнере с открывающимся дном.

Электрический трехфазный ток в плавильное пространство подводится от понижающего трансформатора с помощью трех электродов. Дуговые печи снабжают индукторами для электромагнитного перемешивания жидкой ванны.

Источником тепла в дуговой печи является электрическая дуга, возникающая между электродами и жидким материалом или шихтой при подаче на электроды необходимого напряжения.

Плавка в электропечи начинается с заправки пода и завалки шихты. По окончании загрузки опускают электроды до соприкосновения с металлом, включают напряжение и начинают плавку. В течение первого периода плавки происходит расплавление твердой шихты и окисление примесей: кремния, марганца, фосфора, углерода, частично железа. Образовавшийся первичный фосфористый шлак удаляют из печи и загружают известь и руду. Через некоторое время начинается «кипение» металла, это выгорает избыточный углерод, удаляются растворенные газы и неметаллические включения. Затем берется проба стали для экспресс-анализа содержания углерода и марганца, а также пробы шлака для определения по содержанию СаО и SiO2. Затем снова удаляется шлак.

Первый период плавки завершается снижением содержания в стали фосфора до 0,01-0,012% и окислением примесей, однако в стали еще остается кислород и сера.

Во втором периоде плавки производят раскисление, десульфурацию и рафинирование стали (окончательную доводку химического состава). С этой целью добавляют известь, плавиковый шпат и молотый кокс. После этого сталь раскисляют ферромарганцем и ферросилицием. Сера переходит в шлаки. Берут пробы стали и при необходимости вводят легирующие элементы. Про-должительность плавки 2-4 часа в зависимости от вместимости печи и сорта выплавляемой стали. Вместимость дуговых печей – до 200 тонн.

Применяются также индук-ционные печи, представляющие собой тигель из огнеупорного материала, окруженный медной трубчатой спиралью (индуктором), через которую пропускается ток высокой частоты (рис. 7.5). Емкость печей – от десятков килограммов до 30 т. Тигли изготовляют как из кислых, так и из основных огнеупорных матери-алов. При пропускании тока через индуктор 1 в металле 2 (ших-
те) возникают вихревые токи, обеспечивающие нагрев и плавление металла. Под действием электромагнитных сил металл в тигле циркулирует, что ускоряет химические реакции и способствует получению однородного металла. Эти печи применяются для выплавки наиболее качественных высоколегированных сталей и сплавов особого назначения. Шихтовые материалы загружают сверху, используя отходы легированных или чистых по сере и фосфору углеродистых сталей, ферросплавов. В конце плавления загружают флюс. В кислых печах много кремния, который приводит к самораскислению стали, окончательно раскисляют сталь ферросплавами и алюминием. В основном процессе раскисление проводят смесью из порошкообразной извести, кокса,алюминия, ферросилиция и др.

Электрические печи потребляют много электроэнергии, поэтому они используются, как правило, для получения только высококачественной стали.

Возможность получения в электропечах высококачественных сталей объясняется также отсутствием подачи воздуха для горения, что создает лучшую восстановительную среду, при которой сталь получается менее окисленной.

Разлив стали и получение слитка

Независимо от того, в каких печах и каким способом сварена сталь, из сталеплавильной печи ее выпускают в разливочный ковш, из которого затем разливают в изложницы. Изложница – чугунный сосуд с толстыми стенками. В ней жидкая сталь постепенно остывает, кристаллизуется и образует слиток. В зависимости от размеров и формы изложницы получается и соответствующий слиток: квадратного, прямоугольного, круглого или иного сечения и различного веса (чаще 6-8 т).

Получение слитка – сложный и ответственный процесс; от него в значительной мере зависит качество получаемой стали.

Выпущенную из печи сталь выдерживают некоторое время (10-15 мин) в ковше. За это время из стали выделяется часть растворенных в ней газов и на поверхность всплывают неметаллические включения (частички шлака и футеровки печей).

Наличие в жидком металле растворенных газов является причиной образования в слитке пустот, снижающих механические свойства стали. Для предотвращения образования таких пустот необходима дегазация жидкой стали до разливки ее в изложницы. Наиболее полная дегазация достигается обработкой стали в вакуумных камерах, в результате которой значительно повышаются плотность слитка и физико-механические свойства металла.

Заливку стали в изложницы производят как сверху, так и снизу, через литник (сифонная разливка). Этот способ применяют для получения малых слитков.

При неравномерном охлаждении стали в изложнице происходят неравномерная кристаллизация металла, снижающая его качество, и усадка (вследствие уменьшения объема при охлаждении), вызывающая образование усадочной раковины. Для предотвращения таких дефектов слитка принимаются меры, обеспечивающие его равномериое охлаждение и правильную кристаллизацию.

В последнее время широко применяется более прогрессивный способ разливки стали (рис. 7.6) на машинах непрерывной разливки. Здесь жидкий металл из сталеразливочного ковша подается в промежуточный ковш, предназначенный для снижения и стабилизации напора струи и для распределения ее по нескольким ручьям. Из промежуточного ковша жидкий металл непрерывно поступает в сквозную (бездонную) изложницу – медный кристаллизатор, стенки которого интенсивно охлаждаются водой, циркулирующей по внутренним каналам.

Попадая в кристаллизатор, металл затвердевает у стенок и на затравке. После заполнения кристаллизатора металлом затравку вытягивают с помощью валков тянущей клети, а за ней опускается и оболочка образовавшейся стальной заготовки. При этом уровень металла в кристаллизаторе поддерживается постоянным.

Из кристаллизатора вытягивается слиток с незатвердевающей сердцевиной; он поступает в зону вторичного охлаждения, где на его поверхность со всех сторон из форсунок подается распыленная вода. В результате интенсивного охлаждения при непрерывном движении заготовки происходит полная кристаллизация массы слитка. Затем слиток пропускают через валки тянущей клети, отделяют затравку и разрезают его на заготовки определенной длины.

Машины непрерывной разливки стали бывают трех типов: вертикальные, радиальные и криволинейные. Разливка на этих машинах имеет ряд преимуществ: отсутствие многочисленных изложниц и другого громоздкого оборудования, полная механизация и автоматизация процесса разливки, высокое качество получаемых заготовок, большой выход годного металла. Кроме того, такие слитки не нужно прокатывать на крупных обжимных станках (блюмингах и слябингах), значительно улучшаются условия труда.

Рис. 7.6. Принципиальная технологическая схема установки непрерывной разливки стали:



1 – ковш; 2 – промежуточное устройство; 3 – кристализатор; 4 – валки; 5 – зона резки

Мини-металлургические заводы

С середины 80-х гг. ХХ столетия в практику металлургического производства прочно вошло понятие “мини-металлургические заводы”, которые стали успешно конкурировать с заводами полного цикла.

В настоящее время примерно 30% всей стали производится именно на таких заводах. Современное  содержание понятия “мини-завод” включает в себя минимальные затраты на производство, минимальные выбросы технологических отходов в окружающую среду, минимальные простои оборудования и агрегатов, минимальный производственный цикл при максимальной производительности, продажах, рентабельности и т.п. Обычно к этой категории относят заводы с объемом производства 0,1…1,6(2) млн. т стали в год. По разным  оценкам, в мире в настоящее время насчитывается около 500-600 мини-заводов.

Мини-металлургический завод – это комплекс, состоящий из следующих агрегатов: электродуговая печь, установка доводки стали в ковше “печь-ковш”, высокопроизводительная машина непрерывной разливки стали и группа прокатных станов.

Основу успешного функционирования мини-металлургических заводов составляет высокая экономическая эффективность работы основных технологических агрегатов, входящих в их состав, а также высокая степень их функциональной совместимости в едином производственном цикле. По существу, связующим элементом между электродуговой печью и машиной непрерывного литья заготовок (МНЛЗ) является агрегат «печь-ковш», в котором осуществляется комплекс мероприятий по доводке стали по температуре и химическому составу, её рафинированию, а также выдержке по времени в соответствии с режимом разливки на МНЛЗ. Следует особо обратить внимание на тот факт, что именно агрегаты, позволяющие  выполнять регламентируемый подогрев стали в ковше, обеспечивают на практике как расширение функциональных возможностей внепечной обработки и стабилизацию работы МНЛЗ при разливе длинными сериями с выходом годного выше 96…97%,  так и значительный энерго- и ресурсосберегающий эффект.

Исключительно важной особенностью новых мини-заводов является стремление обеспечить максимально высокую удельную производительность плавильных агрегатов и МНЛЗ, производящих сортовую заготовку.

Маркировка сталей

В зависимости от назначения и гарантируемых свойств стали обыкновенного качества подразделяются на группы А, Б, В. Стали этих групп имеют гарантирование: А – механические свойства; Б – химический состав; В – оба этих параметра.

Маркируют сталь обыкновенного качества буквами Ст и цифрами от 0 до 7, означающими порядковый номер, с ростом которого растет прочность, но падает пластичность стали. Принадлежность стали к группам Б и В отмечается в маркировке этими же буквами. Примеры маркировки: Ст2кп, БСт6сп, ВСт3пс, БСт6Гпс. С ростом номера стали растет и содержание углерода, но цифра не соответствует его среднему содержанию (в Ст3 содержится 0,14…0,22% С, в Ст4 – 0,18…0,27% С, в Ст6– 0,38…0,49% С, в СтО – примерно 0,23% С).

Стали группы А используются в основном в состоянии поставки без последующих технологических операций (сварки, обработки давлением и т.д.). Термическая обработка не рекомендуется, так как стали имеют значительные колебания в химическом составе.

Стали групп Б и В имеют гарантированный химический состав и могут упрочняться термообработкой: закалка в воде, нормализация. Особенно эффективно проведение ТМО: 2-, 3-кратное повышение прочности сопровождается повышением пластичности в 1,5…2 раза. Эти стали используются при переработке полуфабриката в изделия с применением сварки или горячей деформации.

Свариваемость стали ухудшается с повышением содержания углерода, поэтому сварные конструкции изготавливаются из сталей марок Ст1, Ст2, СтЗ (не кипящих) групп Б и В. Стали группы В (повышенного качества) имеют специализированное назначение: судостроение, мостовые сооружения, моторостроение и т.д.

Из сталей Ст1,Ст2, СтЗ группы А изготавливают крепеж, баки и др. Эти же стали групп Б и В идут для изготовления цементируемых изделий (малонагруженных деталей машин, работающих на износ, измерительного инструмента), Ст4 используется в судостроении (обшивка корпусов и др.), Ст5, Ст6 идут на изготовление средненагруженных деталей (валов, пружин, рессор, крюков кранов, крепежа и т.д.). Углеродистые инструментальные стали маркируются буквой У (углеродистые) и цифрой, показывающей содержание углерода в десятых долях процента (например, У7–0,7% С, У 13–1,3% С). Они подразделяются на качественные (У8, У 12), содержащие менее 0,035% S и Р (каждого), и высококачественные (УЗА, У12А), содержащие менее 0,02%S и 0,02% Р.

Легированные стали маркируются так: первые цифры указывают среднее содержание углерода в сотых долях процента, следующие за буквой, обозначающей определенный элемент (Н–Ni, К–Со, X–Сг, М-Мо, Г-Мп, С-Si, Ф-У, В-W, Ю-А1, А-М, Д-Си, Р–В, Т–Т1, Б–Nb, Ц–Zr, Ч–редкоземельные и др.),–его среднее количество в процентах. При содержании менее 1…1,5% элемента стали маркируются только буквой.

Легированные конструкционные стали выплавляют качественными (содержат не более 0,035% S и 0,035% Р) и высококачественными (≤0,025% S, ≤ 0,025% Р). Например, сталь 14Х2НЗМА: 0,14% С, 2% Сг, 3% М1, 1% Мо (буква А в конце марки означает “высококачественная”).

Маркировка конструкционных машиностроительных, инструментальных сталей и сплавов с особыми свойствами приведена в специальной литературе.

Прямое восстановление железа из руд

Большое внимание уделяется разработке процессов прямого восстановления железа из руд. Исключение из производства стали промежуточного процесса – получение чугуна – экономически выгодно. Но это трудная задача, и, хотя опробовано более 70 различных способов, лишь малое количество из них нашло промышленное применение.

Наибольшее распространение получило производство губчатого железа. Это пористый полупродукт (95% железа, 5% оксидов железа, 0,01…0,016% S и ~0,01% Р, примесей породы и др.), переплавляемый в сталеплавильных агрегатах на сталь. Существуют способы производства губчатого железа в шахтных печах, в кипящем слое, во вращающихся трубчатых печах. Исходный продукт – металлизованная шихта, чистая по сере и фосфору, содержащая 71…72% Fе. Восстановление шихты в небольших по высоте шахтных печах (ретортных) ведется в смеси газов СО+Н2, иногда СО+Н2+N2.

Химизм процесса:

Fe2O3+3H2=2Fe+3H2O

Fe2O3+CO=2Fe+2CO2

Восстановители H2 и CO получают конверсией на никелевом катализаторе природного газа метана по реакции:CH4+H2O-CO+3H2

Схема такого производства (рис. 7.7) реализована на Оскольском електрометаллургическом комбинате (недалеко от Харькова).

Рис. 7.7. Система технологий и материальных потоков
прямого восстановления железа



Как и в доменных печах, процесс основан на принципе противотока: железорудные материалы загружаются сверху, а восстано-вительные, нагретые примерно до 1200°С, газы поступают снизу. К восстановительному газу добавляют природный, обеспечивающий науглероживание окатышей. Хорошо отрегулированное стабильное опускание шихты и равномерное распределение газа по сечению печи обеспечивают в 2…5 раз большую производительность процесса по сравнению с доменной плавкой. В зоне восстановления температура составляет 850…900 °С.

Металлизация окатышей во вращающихся трубчатых печах осуществляется твердым восстановителем (вдувается угольная пыль).

Вращение расположенной под некоторым углом к горизонтали печи позволяет интенсифицировать процесс восстановления железа. Металлизированные окатыши перерабатывают в сталь в электропечах.

Преимущества “прямого восстановления” железа перед доменным:

– исключается дорогое и черезвычайно вредное производство кокса, почти отсутствуют характерные для коксового и доменного производства вредные выбросы серы, азота, канцерогенных органических соединений, пыли и шлака;

– отпадает надобность в энергоемких и вредных агломерационных и конвертерных цехах;

– транспортирование сырья осуществляется гидротранспортом и конвейерами, что значительно уменьшает загрязнение окружающей среды пылью по сравнению с традиционными видами транспорта с перегрузкой материалов.

Кроме указанных преимуществ, есть четвертое- перспективность усовершенствования процесса восстановления.

При улучшении энергетической ситуации в Украине экономически целесообразно получение восстановителя (Н2) электролизом из воды. В процессе восстановления водород, отбирая кислород у оксида, связывается в воду, которая снова вводится в цикл (на электролиз). То есть формируется действительно экологически чистое, практически безотходное производство (рис. 7.7).

Важным фактором такого процесса является уменьшение расхода воды и загрязнения рек и водохранилищ. Этот пример является ориентиром технико-экологического прогресса устаревших (по научной идее) технологий.

kursak.net

История производства стали – Libtime

  1. Главная
  2. История
  3. История производства стали
Елена Голец 5332 История производства стали берет начало с тех времен, когда на земле появилось человечество. За все это время сделано огромное множество замечательных открытий и изобретений. Но способы добычи стали по праву можно назвать главным среди всех изобретений, среди всех открытий. Автор фото: Сергей Богомяко Это благодаря стали человек стал могущественным, способным сдвигать горы и поворачивать реки, смог покорить океаны и небесные выси. Тысячелетия отделяют нас от того времени, когда впервые был получен этот поистине чудесный материал. Изготовление некоторых видов стали долгое время было в секрете. Так на протяжении столетий существовала тайна булата, которую смогли разгадать только в XIX столетии, (подробнее: Изготовление булата). В наши дни мощь и богатство любой страны определяются в первую очередь тем, сколько стали выплавляют ее заводы.

Добыча руды

Для производства стали прежде добывают руду и топливо. Но, даже имея в достаточном количестве железную руду и каменный уголь, (подробнее: Природные энергоносители) нельзя еще приступать к изготовлению стали. И руду и уголь необходимо по-особому приготовить. Руду обогатить, из каменного угля сделать кокс.

Обогащение руды

Долгий и сложный путь проделывает руда, прежде чем превратится в сталь. И первый этап на этом пути – обогащение руды на обогатительная фабрика. Сначала руду дробят с помощью машин, которые так и называются дробилками. Первая, самая мощная, раскалывает крупные глыбы на куски. Затем вторая превращает эти куски в щебень и так далее. До тех пор, пока из руды не получится крупа. Но и этого еще не полное обогащение. Далее отправляют руду на мельницу и превращают ее в порошок. И только теперь начинается то, что металлурги называют обогащением, – отделение руды от сопутствующей породы, с которой она вместе лежала в земле. Происходит это так. Порошок смешивают с водой и пропускают между магнитами. Магниты и выбирают из мутного потока частицы магнитного железняка. А то, что не нужно, – это уже не трудно догадаться, – уносится водой. Но даже такая отобранная руда еще не пригодна для дальнейшей переработки. Содержание железа в ней значительно повысилось. Однако и это еще не все. Руду снова надо превратить из порошка в куски. Для этого порошок смешивают с коксом, известью и сильно нагревают.

Кокс

Для выплавки стали главным топливом служит каменный уголь. Но не в том виде, который добывают шахтеры. Добытый уголь содержит много примесей, которые могут вредно повлиять на будущий металл. И поэтому их необходимо удалить. Уголь, как и руду, для этого сначала размалывают в тончайший порошок. Потом этот порошок в специальной камере нагревают без доступа воздуха. Из угля выделяются газ и смола. Вместе с ними уходят и другие ненужные примеси. А сам угольный порошок спекается в плотную пористую массу. Пышущую жаром массу выталкивают из камеры на металлическую платформу и охлаждают водой. От резкого охлаждения масса разваливается на куски. Эти куски и есть кокс. Вот теперь и руда и топливо подготовлены. Можно приступать к плавке. Но пока еще не к плавке стали. Прежде чем железная руда превратится в сталь, ей еще предстоит стать чугуном. Этот процесс происходит в домне. Домна – это печь-гигант. Даже десятиэтажный дом не кажется очень большим рядом с такой печью. Горит эта печь непрерывно в течение десятков лет. Металлурги время от времени загружают в нее руду, кокс и известь – она тоже во время плавки необходима, – и выпускают готовый чугун. Какие процессы происходят в домне, как руда превращаться в чугун? Чтобы разобраться в этом, надо снова вернуться к железной руде.

Чугун

Железная руда – это окисленный металл, т.е. соединение железа с кислородом. Для получения чистого металла необходимо вести борьбу с кислородом. Эта борьба начинается, когда металлурги загружают в домну руду и кокс. При высокой температуре кислород соединяется с углеродом кокса и расстается с железом. Получается углекислый газ. А оставшийся углерод тут же занимает место кислорода и соединяется с железом. Железо плюс углерод – это и есть чугун. Чтобы ускорить плавку, в металлурги стали использовать кислород против кислорода. Для того чтобы жарче горело пламя, в домну на

libtime.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
