Как работает инвертор – , , » :

alexxlab | 15.10.2019 | 0 | Разное

Содержание

принцип работы, разновидности и области применения

Одна из самых значительных достижений 19-го века была связана не с землей или ресурсами, а с установлением типа электричества, которое все чаще стало внедряться в наши здания. Существует два вида тока: постоянный ток (DC) и переменный ток (AC). Ученых всегда интересовала возможность преобразования одного вида в другой. Так появился инвертор.

История появления преобразователя

В конце 1800-х годов американский электрик-пионер Томас Эдисон (1847−1931) вышел из своей лаборатории, чтобы продемонстрировать, что постоянный ток (DC) является лучшим способом подачи электроэнергии, чем переменный ток (AC), который был новой системой, поддерживаемой его сербским соперником Николой Тесла (1856−1943). Эдисон пробовал всевозможные хитрые способы убедить людей в том, что AC слишком опасен: от электроочистки слона до поддержки использования переменного тока в электрическом стуле для управления смертной казнью. Несмотря на это, система Tesla выиграла тот день, и мир с тех пор довольно много работает на электросети.

Единственная проблема заключается в том, что, хотя многие из наших приборов предназначены для работы с переменным током, маломощные генераторы часто производят постоянный. Это означает, что если вы хотите запустить что-то вроде гаджета с питанием от переменного тока от аккумуляторной батареи постоянного тока в мобильном доме, вам потребуется устройство, которое преобразует DC в AC-инвертор, как его называют.

Электричество постоянного и переменного тока

Когда преподаватели науки объясняют основную идею электричества как поток электронов, они обычно говорят о постоянном токе (DC). Мы узнаем, что электроны немного похожи на линию муравьев, идущих вместе с пакетами электрической энергии так же, как муравьи несут листья. Это достаточно хорошая аналогия для чего-то вроде базового фонарика, где у нас есть схема (сплошная электрическая петля), соединяющая батарею, лампу и выключатель, а электрическая энергия систематически транспортируется от батареи к лампе, пока вся энергия батареи истощается.

В больших бытовых приборах электричество работает по-другому. Источник питания, который поступает от розетки в стене, основан на переменном токе (AC), где электричество переключается в направлении 50−60 раз в секунду (другими словами, на частоте 50−60 Гц). Трудно понять, как AC доставляет энергию, когда он постоянно меняет свое мнение о том, куда он идет. Если электроны, выходящие из настенной розетки, добираются, скажем, на несколько миллиметров вниз по кабелю, тогда нужно обратить вспять направление и вернуться назад, как они когда-либо добираются до лампы на столе, чтобы та засветилась?

Ответ на самом деле довольно прост. Представьте, что между лампой и стеной заполнены электроны. Когда вы щелкаете на переключателе, все электроны, заполняющие кабель, вибрируют назад и вперед в нитях лампы — и это быстрое перетасовка преобразует электрическую энергию в тепло и лампа засвечивается. Электроны необязательно должны вращаться по кругу для переноса энергии: в АС они просто «бегут на месте».

Что предстваляет собой инвертор

Одним из наследий Теслы (и его делового партнера Джорджа Вестингауза, босса Westinghouse Electrical Company) является то, что большинство приборов, которые мы имеем в наших домах, специально разработаны для работы от сети переменного тока. Приборы, нуждающиеся в постоянном токе, но потребляющие электроэнергию от розетки переменного, нуждаются в дополнительной части оборудования, называемой выпрямителем, как правило, из электронных компонентов, называемых диодами, для преобразования AC в DC.

Инвертор выполняет противоположную работу, и довольно легко понять ее суть. Предположим, у вас есть аккумулятор в фонарике, а переключатель закрыт, поэтому DC течет по цепи всегда в том же направлении, что и гоночный автомобиль вокруг дорожки. Теперь, если вы вытащите батарею и развернете ее, предполагая, что это соответствует другому способу, он почти наверняка все еще подаст свет, и вы не заметите какой-либо разницы в освещение, которое вы получаете, — но электрический ток будет протекать противоположным образом.

Предположим, у вас были молниеносные руки, и они были достаточно ловкими, чтобы переворачивать батарею 50−60 раз в секунду. Тогда бы вы стали своего рода механическим инвертором, превратив питание постоянного тока батареи в переменный на частоте 50−60 Гц.

Конечно, инверторы, которые вы покупаете в электрических магазинах, работают не так, хотя некоторые из них действительно механические: они используют электромагнитные переключатели, которые быстро переключаются на текущее направление. Инверторы, подобные этому, часто производят так называемый прямоугольный выход: ток либо протекает в одну сторону, либо наоборот, или он мгновенно переключается между двумя состояниями.

Такие внезапные перемены направления опасны для некоторых видов электрооборудования. При нормальной мощности AC, он постепенно переходит с одной стороны в другую в виде синусоидальной волны.

Электронные инверторы могут использоваться для создания такого рода плавно изменяющегося выхода переменного от входа постоянного тока. Они используют электронные компоненты, называемые индукторами и конденсаторами, для увеличения и снижения выходного тока, чем резкий, прямоугольный выходной сигнал включения / выключения, который вы получаете с помощью базового инвертора.

Инверторы также могут использоваться с трансформаторами для изменения определенного входного напряжения DC на совершенно

другое выходное напряжение переменного (выше или ниже), но выходная мощность всегда должна быть меньше входной мощности. Из закона сохранения энергии следует, что инвертор и трансформатор не может выдавать больше энергии, чем они потребляют, и некоторая энергия должна быть потеряна как тепло, поскольку электричество протекает через различные электрические и электронные компоненты. На практике эффективность инвертора часто превышает 90 процентов, хотя базовая физика говорит нам, что какая-то часть энергии — какой бы она ни была — всегда где-то теряется.

Принцип работы устройства

Представьте, что вы аккумулятор постоянного тока, и кто-то хлопает вас по плечу и просит вас вместо этого произвести переменный. Как бы вы это сделали? Если весь ток, который вы производите, вытекает в одном направлении, как насчет добавления простого переключателя на ваш выход? Включение и выключение вашего тока может очень быстро обеспечить импульсы DС, которые могли бы выполнять как минимум половину работы.

Чтобы сделать правильный AC, вам понадобится переключатель, который позволит полностью отменить ток и сделать это примерно 50−60 раз в секунду. Визуализируйте себя как человеческую батарею, которая меняет контакты туда и обратно более 3000 раз в минуту.

По сути, старомодный механический инвертор сводится к коммутационному блоку, подключенному к трансформатору. А так как электромагнитные устройства, которые меняют низковольтный переменный на высоковольтный ток или наоборот, используя две катушки провода (называемые первичной и вторичной) ранами вокруг общего железного ядра.

В механическом инверторе либо электродвигатель, либо какой-либо другой механизм автоматического переключения переворачивает входящий ток вперед и назад в основном просто путем изменения контактов и генерирует переменный во вторичном режиме. Коммутационное устройство работает так же, как в электрическом дверном звонке. Когда питание подключено, оно намагничивает переключатель, вытягивает его и очень быстро отключает. Пружина снова вернет переключатель, включив его, и потом будет повторять процесс снова и снова.

Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • Регулирование напряжения.
  • Синхронизация частоты переключения ключей.
  • Защитой их от перегрузок.

Классификация инверторов

Инверторы могут быть очень большими и массивными, особенно если они имеют встроенные батарейные блоки, поэтому они могут работать автономно. Они также генерируют много тепла, поэтому у них большие радиаторы (металлические плавники) и часто охлаждающие вентиляторы. Самые маленькие инверторы — это более портативные коробки размером с автомобильное радио, которое вы можете подключить к гнезду прикуривателя, чтобы произвести AC

для зарядки портативных компьютеров или мобильных телефонов.

Так же, как приборы различаются по мощности, которую они потребляют, инверторы различаются по мощности, которую они производят. Как правило, чтобы быть в безопасности, вам понадобится инвертор, рассчитанный на четверть выше максимальной мощности устройства, которое вы хотите использовать. Это позволяет предположить, что некоторые приборы (например, холодильники и морозильники или люминесцентные лампы) потребляют максимальную мощность при первом включении. Хотя инверторы могут обеспечивать максимальную мощность в течение коротких периодов времени, важно отметить, что они не предназначены для работы на пиковой мощности в течение длительного времени.

По принципу действия инверторы делятся на:

  • Автономные.
  • Инверторы напряжения (АИН).
  • Инверторы тока (АИТ).
  • Резонансные инверторы (АИР).
  • Зависимые (инверторы, ведомые сетью).

Здоровенные приборы в наших домах, которые используют большое количество энергии (такие вещи, как электрические нагреватели, лампы накаливания, чайники или холодильники), не очень заботятся о том, какую форму волны они получают: все, что они хотят, это энергия и как можно больше. Электронные устройства, с другой стороны, намного более суетливы и предпочитают более плавный вход, который они получают от синуидальной волны.

  • Многие инверторы работают как автономные устройства с аккумулятором, которые полностью независимы от сети.
  • Другие, так называемые утилитарно-интерактивные инверторы или инверторы с привязкой к сетке, специально разработаны для подключения к сети все время. Как правило, они используются для передачи электроэнергии от чего-то вроде солнечной панели обратно в сеть с точно правильным напряжением и частотой.

Это прекрасно, если ваша главная цель — создать собственную силу. Но это не так полезно, если вы хотите иногда быть независимыми от сети, или вам нужен резервный источник питания в случае сбоя, потому что если ваше соединение с сетью опускается, и вы не производите электричество самостоятельно (например, это ночное время, и ваши солнечные панели неактивны), инвертор тоже опускается, и вы полностью без энергии, независимо от того, генерируете ли вы свою силу или нет.

По этой причине некоторые люди используют бимодальные или двунаправленные устройства, которые могут работать как в автономном, так и в сетчатом режиме (хотя и не одновременно). Поскольку у них есть дополнительные части, они, как правило, более громоздки и дороже.

Крупные коммутационные устройства для применений передачи энергии, установленные до 1970 года, преимущественно использовали ртутно-дуговые клапаны. Современные инверторы обычно являются твердотельными (статические инверторы). Современный метод проектирования включает компоненты, расположенные в конфигурации моста H. Этот дизайн также довольно популярен среди небольших потребительских устройств.

Используя трехмерную печать и новые полупроводники, исследователи из Национальной лаборатории Oak Ridge Департамента энергетики создали инвертор мощности, который мог бы сделать электромобили более легкими, более мощными и более эффективными.

tokar.guru

Как работает инвертор – как ремонтировать инверторы

Бесполезно обсуждать, как ремонтировать инверторы постоянного или переменного тока до того, прежде чем понять, как работают инверторы. Ниже предоставлена информация, содержащая аспекты, которые могут оказаться весьма полезными для любого электронщика.

Составные элементы инвертора


Как следует из названия, инверторы постоянного или переменного тока – это электронное устройство, которое может преобразовывать постоянный ток, обычно берущийся из свинцово-кислотных аккумуляторов в переменный, который может быть вполне сопоставим с напряжением, присутствующим в обычной осветительной сети.


Ремонт специфических инверторов не простое дело и требует определенных знаний в этой области. Инверторы, предоставляющие синусоидальное напряжение на выходе, или те, которые используют технологию ШИМ, чтобы генерировать синусоиду, сложные в плане диагностики и устранения неисправностей для тех, кто недавно занимается ремонтом подобного оборудования. Однако, простые инверторы, которые основаны на базовых принципах, сможет отремонтировать даже человек, не являющийся экспертом в этой области.

Прежде, чем мы перейдем к поиску неисправностей, важно обсудить, как работает инвертор и различные стадии, являющиеся нормальными для этого оборудования:

Обычно инвертор состоит из трех важных компонентов: выпрямитель, шина постоянного тока и собственно сам инвертор.

Генератор: данный этап отвечает за генерацию осциллирующих импульсов либо через интегральную, либо через транзисторную цепь. Эти колебания, как правило, существуют в виде прямоугольных импульсов.

Вышеуказанные генерируемые прямоугольные импульсы слишком слабы и не могут быть использованы для трансформаторов высокого напряжения. Таким образом, эти импульсы поступают на следующий каскад усилителя, чтобы соответствовать поставленному заданию.

Усилитель или Драйвер: Это осциллируемая частота, которая усиливается на высоких уровнях тока, с использованием силовых транзисторов или МОП транзисторов. Несмотря на повышенную отдачу от переменного тока, его хватает для заряда аккумулятора, однако он не может работать с нагрузкой, так как ей нужно более высокое напряжение. Высокое напряжение появляется на выходе вторичной обмотки трансформатора.

Выходной трансформатор: Мы все знаем, как работает трансформатор; в источниках питания постоянного/переменного тока обычно используется понижение через магнитную индукцию двух обмоток. В инверторах трансформатор обычно используется для подобных целей, однако, здесь высокое напряжение переменного тока появляется на вторичных обмотках в результате ступенчатого усиления напряжения на первичной обмотке трансформатора. Наконец, это напряжение используется для питания электрических приборов, таких, как осветительные приборы, вентиляторы, миксеры, паяльники и другие.

Инверторы постоянного или переменного тока, подсказки по ремонту


Описанные выше вещи очень важны, чтобы получить правильный результат от инвертора. Во-первых, генерация колебаний, благодаря которой, процесс индукции напряжения может проходить через обмотку трансформатора. Во-вторых, частота колебаний тоже очень важна, она является фиксированной величиной. Эта величина отличается в разных странах, например, в странах с напряжением 230 V, обычно рабочая частота 50 Hz, а в других странах, где напряжение 120 V, рабочая частота 60 Hz.

Сложные устройства, например, промышленные компьютеры и прочие подобные устройства не рекомендуется использоваться с инверторами на основе импульсов прямоугольной формы. Резкий рост и падение прямоугольных импульсов просто не подходит для использования с такого рода устройствами.

Как ремонтировать инвертор

Как только вы поняли, из каких частей состоит инвертор и разобрались со всем тем, что было написано выше, стало гораздо проще разобраться с тем, что вышло из строя. Следующие советы помогут вам понять, как ремонтировать инверторы постоянного и переменного тока:

Инвертор “Не включается”: Проверьте напряжение аккумулятора и соединения, проверьте предохранитель. Если все в норме, откройте крышку инвертора и проделайте следующие операции:

Найдите область генератора; отсоединить его выход и, с помощью частотомера, проверьте правильность его работы. Отсутствие частоты или стабильного тока указывает на возможную неисправность. Проверить и все его комплектующие на наличие неисправностей.




Когда вы убедились, что генератор работает нормально, переходите к следующему этапу т.е. к усилителю-драйверу. Проверьте каждое устройство с помощью цифрового мультиметра, возможно, для более точной проверки, все придется полностью разобрать. Если вы нашли, что конкретно неисправно, просто замените эту деталь на новую.


Иногда трансформаторы также становятся главной причиной сбоя. Проверьте обрыв обмотки или плохое внутреннее соединение в соответствующем трансформаторе. Если вы обнаружите что-то подозрительное, немедленно меняйте деталь на новую.


Хотя все не так просто, и вы не научитесь ремонтировать инверторы просто, почитав эту статью, однако, вы точно начнете понимать, когда, методом проб и ошибок, будете пытаться их ремонтировать.

Все еще есть сомнения?…пожалуйста, заполните форму обратной связи.






Наши услуги:

prom-electric.ru

Как работает инверторный сварочный аппарат — принцип действия

Традиционные сварочные агрегаты, в конструкцию которых обязательно включены довольно громоздкие трансформаторы, сегодня энергично вытесняют инверторы для сварки. Чтобы понять работу сварочного инвертора, работающего от напряжения 140 вольт, нужно разобраться из каких элементов он состоит, по какой схеме он работает, его функциональные особенности, выявить плюсы и минусы инструмента.

Что такое сварочный инвертор и как он работает?

Инвертор — современный инструмент, предназначенный для сварочных работ. Приборы данного типа интенсивно вытесняют из автомобильных мастерских, гаражей сварочные приборы, оснащенные трансформаторами, генераторы, выпрямители.

Принцип действия такого аппарата аналогично любому другому сварочному оборудованию основывается на выработке максимальной силы тока, необходимого для возбуждения дуги, дальнейшей ее стабильной работы. Как правило, дуга формируется между электродом и свариваемыми металлическими заготовками. В результате этого процесса металл расплавляется и заполняет пустоты между соединяемыми деталями, формируется очень прочный сварной шов, ничем не отличающийся от монолитных изделий. В традиционных сварочных агрегатах мощный ток вырабатывал стандартный трансформатор, в инверторном оборудовании сила тока увеличивается по иной технологии.

Общий принцип работы инверторных устройств

Преобразование тока в инверторных сварочниках в отличие трансформаторных происходит в несколько стадий с помощью трансформатора небольшой мощности, размеры которого практически не превышают пачку сигарет, и электронной схемы.

Для инверторного оборудования дополнительно предусмотрена система управления, благодаря которой с инструментом намного проще работать, а сварочный шов получается достаточно высокого качества.

Преобразование сетевого напряжения происходит следующим образом:

  • Первостепенно входной ток с параметрами – 220В, 50А пропускается через выпрямитель прибора, реформируется в постоянный, одновременно сглаживается фильтрами.
  • Постоянное напряжение, полученное при помощи модулятора, снова преобразуется в переменное напряжение, но его частота уже составляет практически 100 кГц.
  • Следующий шаг – выпрямление, понижение напряжения до необходимого значения для выполнения сварочных работ.

Применение высокочастотного преобразователя предоставило возможность использовать мини-трансформаторы. Благодаря этому инверторы значительно компактнее и имеют малый вес. К примеру, для того, чтоб инвертор выдавал сварочный ток 160А, будет достаточно трансформатора весом 250 гр. Для сравнения: для традиционной сварки, чтобы получить аналогичный сварочный ток, понадобится трансформатор весом 18 кг.

Электроника в процессе эксплуатации инверторных аппаратов имеет большое значение. Она необходима для обратной связи с электродугой. Это дает возможность четко поддерживать ее параметры на необходимом уровне. Микропроцессоры мгновенно предупреждают самые незначительные отклонения. В результате стабильность работы дуги гарантирована!

Как работает сварочный инвертор?

Преобразование в инверторе электроэнергии осуществляется следующим образом:

  • Переменный ток от сети 220В преобразуется в постоянный.
  • Далее ток постоянный снова реформируется в переменный ток посредством электрической схемы аппарата, но уже с достаточно большей частотой.
  • Высокочастотное напряжение понижается, увеличивается сила тока.
  • Полученный ток высокой частоты, пониженным напряжением, высокой силы реформируется в постоянный ток, который непосредственно используется для выполнения сварочных работ.

Изобретение современного инверторного оборудования предоставило возможность существенно снизить массу, размеры сварки. В аппаратах данного типа намного эффективнее производится регулировка сварочного тока. Габариты оборудования зависят от частоты тока. Чем она выше, тем размеры инвертора меньше.

Главная задача любого инверторного агрегата – повышение частоты сетевого электротока. Возможно это из-за применения транзисторов, переключающихся при частоте 60-80 Гц. Но, как правило, на транзисторы подается лишь постоянный ток, а в стандартной электросети переменный с частотой 50 Гц. Для того чтоб сделать переменный ток постоянным, инверторы оснащены специальными выпрямителями, сделанными на основании диодного моста.

В сварочниках данного типа после транзисторного блока, формирующего переменный ток повышенной частоты, размещается трансформатор, уменьшающий напряжение, повышающий силу тока. Для регулирования высокочастотного тока, напряжения используются компактные мини трансформаторы, не уступающие по мощности своим громоздким аналогам.

Преимущества

  • Небольшая потребляемая мощность. Для стандартного трансформатора при использовании электродов диаметром 3 мм потребуется мощность электросети порядки 8 кВт, а для инвертора необходимо не более 3 кВт при работе четырехмиллиметровыми электродами. На холостом ходу сварка инверторного типа также потребляет гораздо меньше электрической энергии.
  • Высокий КПД. Минимальные затраты на электромагнитную индукцию, формирующуюся в сварочных трансформаторах стандартного типа, предоставляет возможность достигать КПД инверторного оборудования больше 90 процентов. Энергия, потребляемая сваркой, практически в полном объеме уходит на электрическую дугу.
  • Малая масса, небольшие размеры. Как говорилось выше, применение для преобразования тока высокой частоты предоставило возможность существенно уменьшить размеры трансформатора, предназначенного для снижения напряжения.
  • При выполнении сварочных работ разбрызгивание расплавленного металла минимальное. Это особенно заметно при работе электродами небольшого диаметра. В данном случае дуга зажигается и работает достаточно мягко, в результате практически не образуется шлак, а сварочный шов получается высокого качества.
  • Плавная настройка параметров тока сварки. При эксплуатации сварочного инвертора, работающего от напряжения 140 вольт, уменьшить ток можно до 10A, а сваривание металлических образцов осуществлять электродами Ø1,6мм.
  • Улучшенные показатели дуги. Благодаря постоянному контролю, корректировке параметров дуги сварки, ее показатели значительно улучшились.
  • Минимальная нагрузка на электросеть. Инвертор в процессе сварки не перегружает электрическую сеть, можно даже не отключать бытовые электроприборы, так как риски их выхода из строя минимальны. Оборудование данного типа можно питать даже электрогенератором.
  • Возможность сваривания заготовок из нержавеющей стали, цветных металлов. При использовании специальных электродов инверторами можно сваривать детали из меди, нержавейки. А неплавящимися электродами можно варить алюминиевые образцы в газовой защитной среде.
  • Применение электродов разного типа. Плавная регулировка рабочих параметров агрегата предоставляет возможность применять электроды любого типа в зависимости от свариваемого металла. Также можно менять полярность тока.
  • Удобство, простота эксплуатации. Благодаря дополнительным функциям, к примеру, горячий старт, антизалипание при помощи инверторного оборудования качественно выполнять работы могут даже молодые неопытные сварщики.

Недостатки

  • Сложность конструкции. Использование для инверторного оборудования полупроводниковой электроники делает его менее надежным.
  • Высока цена. По сравнению с традиционной трансформаторной сваркой инверторы стоят намного дороже.
  • Чувствительность к строительной пыли. Инструмент достаточно чувствителен к строительной пыли, предполагает периодическую очистку в процессе работы на достаточно запыленных строительных участках.
  • Необходимость контроля нарушений контактов. Из-за плохих контактов происходит искрение, способное формировать в выходных цепях неконтролируемые автоматикой токовые скачки.
  • Негативное влияние температурных колебаний. Инверторным сварочным аппаратом не рекомендуется пользоваться сразу после резких скачков температуры. Если инструмент находился зимой в не отапливаемом помещении и его занесли для проведения сварочных работ в достаточно теплое помещение, то его не стоит включать на протяжении нескольких часов, так как существует большая вероятность выпадения конденсата. Поэтому перед началом работы нужно дать испариться влаге с электронных плат оборудования.

Итог

Несмотря на эти незначительные недостатки, при правильной эксплуатации, соблюдении правил безопасности инструмент характеризуется довольно продолжительным сроком службы.

electrod.biz

Принцип работы сварочного инвертора с пояснениями на схеме преобразователя

Сварочные инверторы всё более уверенно занимают нишу производственного сварочного оборудования, приходя на смену традиционной трансформаторной технике. В том, что этот тренд носит глобальный характер, сомневаться не приходится.

Инверторное оборудование объективно успешней справляется со стоящими перед ним задачами.

Преимущества инверторной техники

Превосходство сварочных инверторов над классическими преобразователями трансформаторного типа просматривается как в технологическом, так и в экономическом аспекте.

Если вкратце перечислить преимущества, приобретаемые при внедрении инвертора, получится примерно следующее:

  • более высокий коэффициент полезного действия, превышающий 90%, что предопределяет само устройство сварочного инвертора, характеризуемое отсутствием магнитных потерь в стальном сердечнике трансформатора, присущим «классике»;
  • способность работать в условиях изменения уровня питающего напряжения в широких пределах, не снижая при этом технологических параметров;
  • возможность очень точной установки тока сварки с цифровой индикацией его величины и жёстким поддержанием уровня в процессе сварки;
  • кардинально сниженные габаритные размеры и вес конструкции;
  • целый ряд совершенно новых возможностей, присущих только инверторным аппаратам, вот только некоторые из них.

К новым возможностям относится наличие специфических функций, среди которых hot start, anti sticking, arc force, и других, делающих процесс сварки доступным даже новичку. Есть возможность использования электродов, предназначенных для сварки, как переменным, так и постоянным током.

Что касается обычно называемых недостатков, присущих данному виду оборудования, то в первую очередь, речь идёт о сравнительно высокой цене этих приборов.

По этому поводу можно сказать следующее. Вспомните, как изменялись цены компьютерных и мобильных новинок буквально в течение нескольких лет. Дальнейшее совершенствование технологии и увеличение массовости производства неизбежно приведут к значительному снижению цен на сварочные инверторы.

Пояснения на схеме

Принцип работы сварочного аппарата, построенного на основе инвертора, иллюстрирует схема.

Структурная схема инвертора для сварки начинается с обозначения входящего тока и выпрямителя. Сетевое напряжение выпрямляется мостом из мощных диодов, установленных на радиаторы для рассеивания выделяющегося тепла.

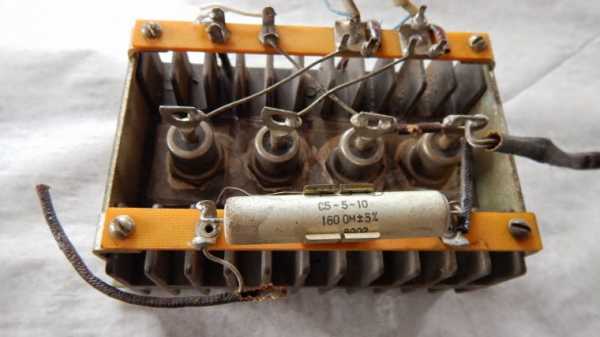

Форма выпрямленного напряжения, имеющая ярко выраженные пульсации, схематически изображена в квадрате схемы, соответствующем выпрямителю.

Перед входом в инвертор, в общем-то, представляющем собой преобразователь напряжения, пульсации фильтруются с помощью конденсаторов большой ёмкости (на структурной схеме не показаны).

В инверторе, поступающее постоянное напряжение преобразуется в переменное, имеющее высокую частоту. Преобразование осуществляется за счёт переключения с большой частотой мощных ключевых полевых транзисторов, созданных по IGBT технологии.

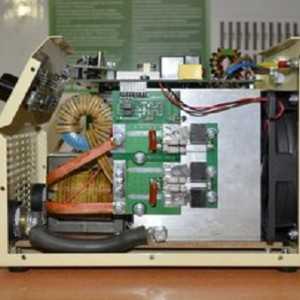

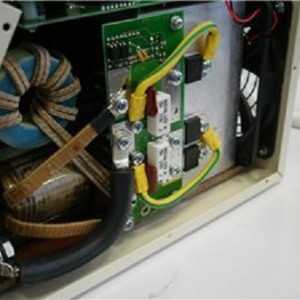

При работе транзисторов выделяется большая мощность, поэтому их монтируют на массивных алюминиевых радиаторах. В свою очередь, работой транзисторов управляет высокочастотный генератор, основу которого составляет микросхема контроллера, работающего по принципу широтно-импульсного модулирования.

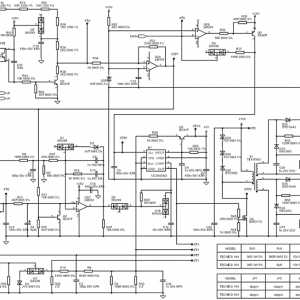

В этой части, принципиальная схема сварочного инвертора повторяет схемы импульсных блоков питания, используемых в радиоэлектронной аппаратуре с прошлого века.

Полученные в результате инвертирования высокочастотные импульсы поступают на трансформатор, где происходит снижение их амплитуды до уровня, на котором будет осуществляться сварка.

Далее, трансформированное высокочастотное напряжение окончательно фильтруется конденсаторами и поступает на выходные клеммы сварочного инвертора.

Частота генерируемого при работе инвертора тока достигает значения нескольких десятков килогерц. Именно высокая частота лежит в основе принципа работы аппарата инверторной сварки.

Благодаря принципу высокочастотного преобразования удалось добиться снижения веса и уменьшения размеров сварочных аппаратов в несколько раз.

В основном это обусловлено очень малой массой и габаритами высокочастотных трансформаторов, конденсаторов и дросселей.

Управление током

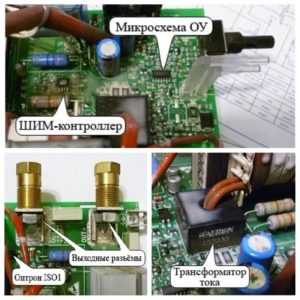

Регулирование сварочного тока инвертора производится посредством электронного регулятора с обратной связью, изображённого на схеме. С помощью потенциометра, расположенного на лицевой панели сварочного инвертора, выбирается требуемая величина тока сварки.

При вращении ручки потенциометра, устанавливается некий уровень опорного напряжения на входе логических элементов, построенных на операционных усилителях.

Сигнал, поступающий по линии обратной связи с датчика тока, расположенного на выходе аппарата, сравнивается компаратором с уровнем заданного регулирующим потенциометром напряжения.

При несовпадении уровней напряжения задающей цепи и сигнала датчика тока, происходит изменение амплитуды управляющего импульса, поступающего на контроллер.

При этом происходит изменение скважности импульсов, генерируемых контроллером, что вызывает изменение режима переключения транзисторов и в конечном итоге, величины тока сварки.

То есть, принцип регулирования заключается в том, что схема всегда стремится поддерживать соответствие между значениями заданного и фактического тока, что обеспечивает его стабильность.

В качестве контроллера, формирующего регулируемые сигналы широтно-импульсной модуляции, обычно применяется микросхема TL494, производимая американской фирмой Texas Instruments, либо её аналоги.

Приведённая структурная схема показывает только принцип работы и взаимодействия отдельных функциональных блоков. Детализованная электросхема каждого типа инверторов может иметь индивидуальные особенности.

Автоматические функции сварочного оборудования

Чтобы понять, как работают инверторные сварочные аппараты в различных ситуациях, следует ознакомиться с принципом работы некоторых их функций.

ARC FORCE

Эта функция призвана осуществлять форсирование дуги. В процессе работы сварщика иногда капля расплавленного электрода, не оторвавшись вовремя и не попав в сварочную ванну, зависает, уменьшая зазор.

Это может грозить прилипанием электрода к детали. Принцип работы arc force заключается в кратковременном увеличении тока, который «сдувает» каплю металла.

ANTI STICK

В начале работы, в процессе розжига дуги, электрод может прилипнуть к заготовке. Принцип функции anti stick состоит в том, что в этот момент происходит резкое снижение сварочного тока. После отрыва электрода режим работы аппарата возвращается к норме.

HOT START

Работа этой опции помогает легко зажечь электрическую дугу. Принцип данной автоматической функции прост. При разжигании дуги, в момент отрыва электрода от заготовки, происходит кратковременное увеличение значения сварочного тока, что способствует более надёжному розжигу дуги.

Все функции способствуют более быстрой и надежной работе инвертора, что в итоге приводит к высокому качеству сварного шва.

svaring.com

Как работает автомобильный инвертор. » Хабстаб


Сегодня, во многих автомобилях можно увидеть дополнительные гаджеты такие, как mp3 плеер, GPS навигатор, видео регистратор. Перечисленные приборы могут работать от прикуривателя или собственного аккумулятора.
Как быть если в дороге возникнет необходимость воспользоваться прибором, который мы обычно включаем в розетку? Например, мы хотим зарядить ноутбук, или севший телефон. В таком случае нам понадобится автомобильный инвертор.
Автомобильный инвертор преобразует постоянное напряжение, поступающее от автомобильной батареи, в переменное, необходимое для питания бытовых приборов, которые обычно включается в розетку.

Почему надо преобразовывать постоянное напряжение в переменное?
Большинство автомобилей, домов на колёсах получают питание от 12 вольтового аккумулятора, но в некоторых автомобилях, например грузовиках, применяются батареи на 24 вольта.
Автомобильные инверторы бывают разные, поэтому при выборе инвертора важно знать напряжение сети автомобиля. В любом случае автомобильная батарея — источник постоянного напряжения и ток она может отдавать только постоянный.
Постоянный ток — это хорошо, но многим устройствам для работы необходим переменный ток. Их необходимо питать напряжением 220 вольт, хотя некоторые приборы рассчитаны на работу от напряжения 110 вольт это стандарт США.
Если частота тока равна 50 Гц — это значит что за одну секунду направление тока изменяется 50 раз. Работа инвертора разделена на два цикла, сначала он увеличивает напряжение постоянного тока, затем преобразует постоянное напряжение в переменное, нужной частоты.

Преобразование постоянного напряжения в переменное.
Самые первые инверторы были электромеханическими устройствами. Постоянный ток протекал через электромагнит, создавая магнитное поле. Это поле притягивало пластину на пружине, через которую тёк ток на электромагнит. Цепь размыкалась, электромагнит выключался, а пружинка обратно притягивала пластину, замыкая цепь. Цикл повторялся снова и снова. Эти инверторы известны своим жужжащим звуком.
В современных инверторах применяют транзисторы для достижения того же эффекта, поэтому они не жужжат. Дальше идёт нетривиальная задача — получения синусоиды. На выходе описанной схемы будет меандр. Для превращения меандра в синусойду применяют ряд фильтров, состоящих из ёмкостей и индуктивностей. В недорогих инверторах фильтрация может вовсе отсутствовать.
Некоторые устройства чувствительны к форме питающего напряжения и стоимость инвертора способного питать такие устройства может доходить до нескольких тысяч долларов. Также существует класс специализированных инверторов на выходе которых синусойда чище чем в бытовой сети.

Ватты, пики и всплески.
Первый шаг при выборе инвертора — это проверить соответствие напряжения питания инвертора и батареи, которую мы будем использовать. В большинстве случаев используют 12 вольтовый аккумулятор, таким образом, инвертор должен быть рассчитан на питание от 12 вольт.
Следующим шагом определим какие устройства планируем от него питать. Суммарная мощность всех устройств, которые подключаются единовременно, не должна превышать мощность инвертора. Если мы хотим одновременно запитать блендер на 600 Ватт и кофеварку на 600 Ватт, то мощность инвертора должна превышать 1200 Ватт. Некоторые устройства, в которых установлены двигатели или такие, как телевизор, в момент включения могут потреблять мощность, которая в несколько раз превышает номинальную рабочую мощность — пиковая мощность, она должна быть указана на этикетке. Необходимо убедиться, что пиковая мощность инвертора превышает пиковую мощность подключаемого устройства. Микроволновые печи — особый случай. Мы знаем что мощность микроволновки составляет примерно 500 ватт. Это мощность, которая передаётся пище, реально потребляемая мощность может быть в несколько раз выше. Реальная мощность микроволновки указана в паспортных данных, поэтому выбирая инвертор к которому будет подключаться микроволновка необходимо убедиться что мощность инвертора превышает реальную мощность микроволновки.
Также не стоит подключать мощные потребители, более 400 Ватт, если инвертор подключён через прикуриватель. При таком подключении в лучшем случае перегорит предохранитель прикуривателя.
Ну и заключительная спецификация — это форма выходного сигнала. Если мы планируем, с помощью инвертора питать оборудование, которое чувствительно к форме напряжения, то надо искать инвертор на выходе которого “идеальный синус”. Будьте готовы к тому, что цена на такой инвертор будет в 10 раз больше, чем цена на инвертор такой же мощности, но с модифицированной синусойдой. Модифицированный синус — это меандр, который прошёл некоторую фильтрацию, получается что это уже не меандр, но и не совсем гладкий синус.

Подключение инвертора.
Подключить инвертор просто большинство из них относится к устройствам типа “подключи и пользуйся”,как правило, это инверторы малой мощности. Такие преобразователи подключаются к прикуривателю автомобиля, на этом подключение завершено.
Если купить инвертор, который способен выдать большую мощность, правильный монтаж становится чуточку сложней. Если мощность инвертора превышает 400 Ватт, необходимо подключить его напрямую к аккумулятору. Входные кабели обычно оснащены “крокодилами”, которые могут быть надеты на клеммы аккумулятора. Если подключение постоянное, кабели могут быть подключены болтами к клеммам. Сам преобразователь может располагаться в любом проветриваемом, сухом месте. Вдобавок надо сказать, что инвертор выделяет достаточно большое количество тепла, поэтому оснащён вентилятором, а мощные инверторы имеют в корпусе монтажные отверстия для крепления.

Почему отличаются габариты инверторов?
Самые маленькие инверторы могут поместиться в кармане, более мощные модели размером с большой словарь. Как правило, чем мощнее инвертор, тем он больше и тяжелее. Современные инверторы оснащены некоторыми функциями безопасности, некоторые модели издают звуковой сигнал когда напряжение батареи становится слишком низким.
Если инвертор перегревается или превышен допустимый ток, он автоматически отключается, он также отключается в случае короткого замыкания. Кроме того, что он предотвращает возможность возникновения пожара, такая защита предоставляет ещё один большой плюс и заключается он в следующем, если дотронуться до выходных проводов инвертора, он уйдёт в защиту (отключится), поражение током будет кратковременным и не нанесёт серьёзных травм.

Сколько стоит инвертор?
Инвертор с модифицированным синусом на выходе, мощностью 200 Ватт, можно купить всего за 25$, а мощностью 6000 Ватт приблизительно за 1000$.
Инвертор мощностью 300 Ватт с чистым синусом на выходе, стоит примерно 200$.

hubstub.ru

Принцип работы инвертора напряжения

Инвертор напряжения (ИН, DC/AC converter) предназначен для преобразования электрической энергии, получаемой от источника постоянного тока в электрическую энергию переменного тока.

Эта технология применяется в различных сферах. Преобразователи работают как автономно, так и в составе сложных систем, предназначенных для обеспечения электрической энергией различных объектов. Востребованность инверторов связана с развитием технологий и появлением риска потери ценных данных и остановки оборудования при отключении питания.
В этой статье мы рассмотрим принцип работы инвертора напряжения с чистым синусом и отметим преимущества данной технологии. Вы узнаете об отличительных особенностях эксплуатации преобразователей от ведущих производителей.

Как работает инвертор напряжения с «чистым синусом»

Принцип работы такого инвертора напряжения выглядит следующим образом.

1. В результате предварительного преобразования формируется напряжение постоянного тока, близкое по значению к выходному синусоидальному напряжению. После этого энергия направляется на мостовой инвертор.

2. На мостовом ИН происходит преобразование постоянного напряжения в переменное. Его форма приближена к синусоидальной. Нужные характеристики достигаются за счет применения специального принципа управления транзисторами (многократной широтно-импульсной коммутации).
Принцип этой технологии заключается в следующем. На интервале каждого полупериода соответствующая пара транзисторов мостового ИН многократно коммутируется на высокой частоте. Длительность подачи импульсов варьируется по синусоидальному закону.

3. Высокочастотный фильтр нижних частот придает напряжению точную синусоидальную форму («чистый синус»).
Кроме описанной выше схемы существуют и другие принципы построения и работы инверторов.

Такое оборудование применяют реже, т. к. устройства имеют существенные недостатки по сравнению с инверторами с «чистым синусом».

Преимущества применения инверторов с «чистым синусом»

Начнем с того, что многие современные аппараты оснащают импульсными блоками питания. Для них форма напряжения не имеет значения. Присутствующие на рынке телевизоры, магнитофоны, зарядные устройства и некоторые другие виды техники будут одинаково хорошо работать при подключении к любому инвертору. На режим работы оборудования повлияет только действующее значение напряжения.

Однако существует большая группа приборов, которая либо совсем не будет работать при подключении к инвертору с прямоугольной/ступенчатой формой напряжения, либо будет работать, но при этом ухудшатся эксплуатационные характеристики и сократится срок службы. Некоторые виды техники могут в скором времени выйти из строя. В эту группу оборудования входят приборы с трансформаторными БП, некоторые LCD-телевизоры, синхронные электродвигатели, насосы и газовые котлы, применяемые в системах отопления, кондиционеры и другие используемые в промышленности и быту агрегаты.

Вывод: преобразователи напряжения с «чистым синусом» универсальны. Режим работы любого устройства, подключенного к такому инвертору, будет правильным и стабильным.

Особенности оборудования ведущих производителей

Основные лидеры рынка – Victron Energy и Out Back Power. Инверторы этих концернов распространены по всему миру и находят применение в различных сферах.

Работа инверторов обеспечивает резервное электроснабжение:

  • загородных домов;
  • фермерских хозяйств;
  • банков;
  • медицинских учреждений;
  • передвижных лабораторий;
  • транспортных средств;
  • технических помещений;
  • промышленных предприятий;
  • коммерческих зданий и других объектов различного назначения.

Инверторные установки Victron Energy имеют ряд преимуществ:

  • Надежность. Концерны применяют передовые технологии в процессе производства оборудования. Инверторы устойчивы к двукратным перегрузкам.
  • Долговечность. Техника служит десятки лет.
  • Простота введения в эксплуатацию. Подключение агрегатов происходит без каких-либо проблем.
  • Удобство. Инверторы запускаются в автоматическом режиме. Работа не сопровождается образованием выхлопных газов. Устройства практически бесшумны.
  • Большой набор полезных функций. При необходимости вы сможете добавить мощность к сети или генератору или подключить инверторы к альтернативным источникам энергии.



1 декабря 2016

www.vega-volt.ru

Принцип работы инверторного сварочного аппарата

Благодаря снижению цены, в настоящее время стали очень популярны сварочные аппараты инверторного типа. Лёгкие и надёжные, они широко используются и на производстве, и во время дачно-гаражных поделок. Мы на сайте уже знакомили вас (в статье про ремонт инверторов), в общих чертах, с устройством этих сварочников. Здесь подробно объясним принцип работы сварочного инвертора.

«Изюминки» сварочного инвертора

Сварочным инвертором принято называть блок питания сварочного аппарата, оснащённый инвертором. Сам по себе инвертор – это устройство, преобразующее постоянное напряжение в высокочастотное переменное.

В двух словах, происходит следующее:

  • входной выпрямитель получает напряжение из электросети (220 В, 50 Гц) и постоянным током питает «косой мост» на ключевых транзисторах;
  • «косой мост» формирует прямоугольные импульсы высокой частоты (до 50 КГц). Преобразование позволяет применить в схеме высокочастотный импульсный понижающий трансформатор. Этот узел, благодаря материалу сердечника, весит на порядок меньше своего 50-герцового «собрата», что положительно сказывается на общей массе девайса. А это приводит к уменьшению веса всего сварочного аппарата. Кроме того, экономится медь и другие дорогостоящие материалы, из которых изготавливается оборудование. Импульсный трансформатор понижает высокочастотное напряжение до необходимого рабочего.

Схемотехническое решение и применение в инверторе специальных компонентов, позволили сконструировать устройство, не критичное, в широких пределах, к колебаниям напряжения питающей электросети. При понижении его ниже допустимого предела — происходит отключение генератора и загорается жёлтая лампочка «авария».

В этом и заключаются две «изюминки»: малый вес и некритичность в широком диапазоне к колебаниям напряжения источника питания;

  • выходной выпрямитель преобразует напряжение (уже имеющее необходимую амплитуду) в постоянное рабочее.

Внедрение указанных выше преобразований привело к тому, что в схемотехнике источника питания появилось большое количество всяких дополнительных элементов, обеспечивающих его стабильную работу.

Теперь рассмотрим принцип работы сварочного инвертора подробно.

Как работает сварочный инвертор

В качестве примера рассмотрим устройство сварочного инвертора бренда «TELWIN» (рисунки к указанному бренду отношения не имеют). Внешний вид платы с указанием расположения элементов схемы приведён на рисунке.

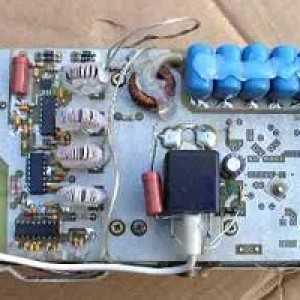

Вариант компоновки деталей сварочного инвертора.

Схема сварочного инвертора состоит из двух основных частей: силовой и управляющей.

Силовая схема сварочного инвертора

Принципиальная схема приведена на рисунке (рисунки в статье кликабельные: для увеличения и удобства просмотра нажмите на него и он откроется в новом окне).

Силовая часть схемы сварочного инвертора.

Электронный силовой блок состоит из следующих узлов:

  • сетевой выпрямитель;
  • помехозащитный фильтр;
  • инвертор;
  • выходной выпрямитель.

Сетевой выпрямитель

Выпрямитель состоит из:

  • двухполупериодного диодного моста;
  • сглаживающего фильтра из двух параллельных электролитических конденсаторов.

Через диодный мост протекают большие токи, и он нагревается. Для рассеяния тепла его устанавливают на охлаждающий радиатор. С целью предотвращения перегрева и выхода из строя диодного моста, на радиаторе установлен элемент защиты — термопредохранитель. Он отключает питание при превышении температуры радиатора выше 90 °С. Постоянное напряжение после выпрямителя и фильтра подаётся на инвертор.

Помехозащитный фильтр

Мощный инвертор в процессе работы создаёт высокочастотные помехи. Что бы исключить их попадание в электросеть, перед выпрямителем устанавливается фильтр ЭМС (электромагнитной совместимости). Фильтр состоит из конденсаторов и дросселя (в приведённой схеме — на тороидальном магнитопроводе).

Помехозащитный фильтр (на тороиде).

Инвертор

Инвертор собран по схеме «косого моста» на двух мощных ключевых полупроводниковых приборах. В качестве последних могут быть транзисторы типов «IGBT» и «MOSFET». Оба ключевых транзистора монтируются на радиаторы для охлаждения.

На первичную обмотку импульсного понижающего трансформатора поступает напряжение со входного выпрямителя, прошедшее преобразование на ключевых транзисторах и ставшее высокочастотным. С одной из вторичных обмоток снимается уже значительно меньшее по амплитуде напряжение (рабочее значение, необходимое для сварки). Эта обмотка выполнена несколькими витками ленточного медного провода в изоляции, что позволяет производить сварку током 120…130 А.

Понижающий импульсный трансформатор (от него отходят шины).

Выходной выпрямитель

С вторичной обмотки импульсного трансформатора переменный ток высокой частоты поступает на высокочастотные мощные диодные выпрямители. Они собираются на базе сдвоенных диодов по схеме с общим катодом. Диоды обладают высоким быстродействием (время восстановления trr < 50 ns). С выхода этого выпрямителя снимается электрический ток с нужными для сварки параметрами.

А теперь рассмотрим управляющую часть схемы сварочного инвертора.

Управляющая схема сварочного инвертора

Принципиальная схема приведена на рисунке (напоминаем о кликабельности рисунка).

Управляющая часть схемы сварочного инвертора.

Электронный управляющий блок состоит из следующих узлов:

  • ШИМ-контроллер;
  • цепи регулировки и контроля:
  • блоки контроля напряжения сети и выходного напряжения.

ШИМ-контроллер

Схема управления имеет оригинальное решение. Поэтому, она будет рассматриваться подробнее силовой части.

«Мозгом» сварочного инвертора является микросхема ШИМ-контроллера (здесь и далее – обозначения по схеме: U1). Она, управляя работой мощных ключевых транзисторов, задаёт «ритм» работы всего преобразователя. Микросхема ШИМ-контроллера, посредством полевого N-канального MOSFET транзистора (Q4), передаёт на первичную обмотку разделительного трансформатора (T1) прямоугольные импульсы с высокой частотой — до 50 КГц. С вторичной его обмотки снимаются сигналы для управления работой ключевых транзисторов.

Защиту от возможного, в процессе управления, превышения допустимого напряжения между затвором и эмиттером ключевых транзисторов осуществляют стабилитроны (D16, D17, D29, D30).

Цепи регулировки и контроля

К цепям регулировки и контроля относятся:

  • трансформатор тока (Т2). Этот узел является основой анализатора-ограничителя тока. Снимаемое с него напряжение, после выпрямления и ограничения, участвует в работе схемы, формирующей сварочный ток, и генератора импульсов на ШИМ-контроллере;

Трансформатор тока (в центре).

  • узел контроля напряжения сети. Он состоит из элементов операционного усилителя, собранного на двух микросхемах (U2A и U2B). На резисторных делителях, установленных в цепях входного выпрямителя, выделяется напряжение электросети (завышенное или заниженное) и поступает на сумматор операционного усилителя. Последний вырабатывает результирующий сигнал и выдаёт его на задающий генератор импульсов – ШИМ-контроллер. При обнаружении напряжения ниже допустимого, он блокирует генератор, а, следовательно, и всю схему;
  • схема контроля выходного напряжения. Последнее снимается с выходов «OUT+», «OUT-» и через оптрон (ISO1), поступает в схему контроля (U2A и U2B). Таким образом, выполняется отслеживание параметров выходного напряжения.

Одновременно с отключением инвертора включается жёлтый светодиод (D12), который указывает на то, что в схеме неисправность или есть проблемы с сетевым питанием (отсутствует или ниже нижнего предела).

Раздел сварочных аппаратов инверторного типа

Смотрите также:


kovka-svarka.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
