Как сделать своими руками циркулярку – как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как собрать циркулярный станок?

alexxlab | 13.09.2019 | 0 | Разное

Как Сделать Циркулярку Своими Руками Видео • AURAMM.RU

Циркулярная пила – это, пожалуй, один из самых нужных и нужных инструментов для мастера, занимающегося личным жилищным строительством либо строящего собственный свой домик. В этом случае наверное мастера интересуются, как сделать циркулярку на дому, чтоб сберечь на ее приобретении. В сети сейчас представлено огромный выбор различных вариантов, кто умелец добавляет в конструкцию что-то собственное мастерство. Мы здесь мы не будем заниматься перебором всех имеющихся вариантов, а разглядим более пользующиеся популярностью, по которым уже сделано много самодельных циркулярок.

Это, пожалуй, часто встречающийся вариант самодельной циркулярной пилы. Основное преимущество игровых слотов такового варианта – в простоте конструкции. Не приходится думать, как передать вращение мотора на шпиндель, как устроить нашему клиенту остается нужные конструкции шкивы и т.д. – в конструкции болгарки это нашему клиенту остается уже предвидено. Чем, что для перевоплощения в циркулярную пилу нужно использовать довольно сильную модель, которая обеспечит высококачественный отрез. По большому счету, само перевоплощение тут сводится к подмене шлифовального диска на пилу и крепление агрегата к устойчивой поверхности.

Но есть у такового варианта и свои недочеты:

• на болгарку нельзя установить диск довольно огромного поперечника;
• крепление болгарки вам только с боковой стороны, потому ширина пропиливаемой древесной породы будет ограничена.

Потому лучше делать пилу циркулярную из пилы дисковой – она просто крепится с либо верхней стороны стола прямо по центру и позволяет использовать большие диски. Для этой цели необходимо прикрепить подошву пилы к столешнице при помощи винтов. Сервис спецтехники такового рода невзирая на самостоятельное изготовка лучше доверять экспертам, чтоб уберечь себя от травм.

Читайте так же

1/3 Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Это более мощная и поэтому более производительная пила, для приведения ее в действие употребляется довольно мощнейший очень электромотор. На работе с особо толстой древесной породой рекомендуется делать циркулярку по последующей схеме:

• сваривается крепкая стационарная рама;
• в низу устанавливается подъемная рама наименьшего размера, которая далеким краем крепится на петли к основной раме, а с фронтального края соединяется с регулятором высоты. Таковой регулятор есть вариант сделать из вертикального штыря с резьбой и поворотного механизма, который будет изменять высоту положения пилы и высоту выхода ее диска на поверхность из столешницы;
• также будет нужно система соединения мотора и пилы, для этой цели необходимо предугадать в конструкции надлежащие валы и ременную передачу.

Основная особенность циркулярной пилы от обычный дисковой пилы — это ее стационарность. Потому необходимо сделать особый стол для циркулярки.

Для столешницы конечно взять толстую фанеру шириной 4 см либо просто столешницу от старенького стола. Она размечается снизу под крепление дисковой пилы и под установку ребер жесткости, куда будут крепиться ножки стола.

Читайте так же

Также нужны ребра жесткости по всему периметру стола. Их необходимо наклеить на столярный клей и стянуть струбцинами до полного высыхания. Потом сопряжения ребер стягиваются шурупами.

Ножки стола устанавливают в распор, чтоб стол был неподвижен в свое время работы – как известно важно для свойства распилов. Также пригодится направляющая планка, которая будет фиксировать положение обрабатываемой детали на столе. Она крепится по докам столешницы таим образом, чтоб ее вы могли перемещать, к примеру, используется для крепления маленькие тиски.

По большому счету, изготовка стола – это уже мелочи. Еще труднее разобраться, как сделать циркулярку в кустарных условиях, если уделить этому вопросу довольно времени, то нашему клиенту остается станет ясно.

Циркулярка своими руками!Сделали станину провели испытания

Читайте так же

auramm.ru

Как сделать циркулярку своими руками. Видео

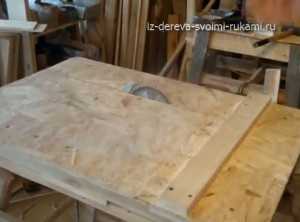

Нашел в интернете интересное видео о том, как в домашних условиях сделать удобную стационарную циркулярку из ручной электропилы.

Что понадобится для изготовления стационарной циркулярной пилы

Брус, рейки и фанера (или лист ОСП), ручная электропила.

Изготовление

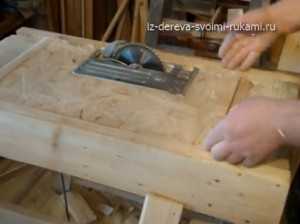

Ручная пила крепится на стационарные болты, они же регулируют высоту. Сверху одевается основание, которое движется по направляющим рейкам и имеет ограничитель, чтобы не распилить лишнего.

Электропилу лучше покупать с максимально большой мощностью, чтобы ее хватило на распиливание толстых брусков, да и сгореть у такого мотора шансов меньше.

Вот собственно видео

iz-dereva-svoimi-rukami.ru

Как Сделать Ручную Циркулярку Своими Руками

Таблицы для циркуляров своими руками (фото, рисунки и видео)

Нетрудно сделать стол для круговой работы собственными руками, имея в вашем распоряжении ручной инструмент Bosch или другой ведущий производитель. Но наличие таблицы значительно расширит возможности инструмента. Ручные модели циркуляционных устройств Bosch, как и их коллеги, демонстрируют высокую производительность. Но маневренность, как основной плюс ручной циркулярной пилы, может превратиться в минус, если вам нужно обработать большой объем заготовок. Здесь домашний стол приходит на помощь.

Особенности дизайна

Рисование стола для круговой работы своими руками

• Дизайн стола, который необходим для ручного циркуляра, довольно прост, что позволяет выполнять его самостоятельно. Для самодельной платформы требуется немного времени и навыков;
• Чертежи и схемы не являются обязательными компонентами для успешной сборки стола собственными руками;
• Оптимальный материал, чтобы сделать стол под ручным циркуляром Bosch, является металлом;
• Выбирая металлический стол для циркуляра, не забывайте о массивной структуре и необходимости иметь возможность работать со сварочным аппаратом своими руками;
• Часто стол изготавливается вручную на основе дерева. Их легче собрать, что позволяет им быть новыми;
• Под столешницей установлен круговой Bosch или его аналоги;
• Диск должен выступать над столешницей. Для этой цели на поверхности стола предусмотрен специальный паз;
• Пиломатериал перемещается вдоль поверхности стола и разрезается режущим инструментом циркулярной пилы;
• Для повышения точности обработки стол может быть оснащен продольной и угловой пробкой;
• Рабочая поверхность будет выбирать часть рабочего диска, поэтому глубина ручного пиления по диаметру будет меньше, чем рабочая таблица. Это указывает на необходимость выбора ручного электроинструмента, который позволяет устанавливать пильные диски большого диаметра;
• Рабочий стол рекомендуется делать с упором на прочность и тонкость. Для этой цели подходит металл или цельная древесина.

Во многих случаях лучше начинать стол своими руками до того, как купил купе. Это позволит оптимизировать выбор характеристик оборудования. Для ручного циркуляра, который вы хотите сделать на рабочем столе, оптимальный выход будет составлять не менее 1,2 кВт. Это будет эффективно и без перегрузки выполнять резку большого количества материалов.

Инструменты и материалы

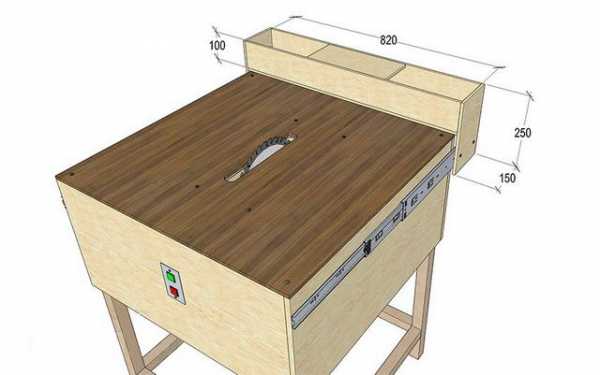

Фотография схемы стола для кружка своими руками

Если чертежи вряд ли понадобятся, уроки, извлеченные при сборке столов для циркуляров, будут усилены в данном материале.

Чтобы сделать столешницу, благодаря которой ручная циркуляция становится рабочим столом, вам понадобятся определенные материалы и инструменты. Этот список включает:

• Лист ламинированной фанеры. Приблизительные размеры толщины — 15-20 мм;
• Деревянные балки. Его размеры от 50 до 50 мм;
• Кассета качества;
• Переключатель;
• Розетка;
• Электрический кабель;
• Клей;
• Краски и лаки;
• Крепежные элементы, такие как самонарезающие винты;
• Электрическая головоломка;
• Отвертка или электрическая отвертка;
• Линейка;
• Бытовая дрель.

Самая легкая пильная машина в мире!

В самом конце видео я играю нож FlexCut! И хотя у меня хорошая пильная машина, мне она нужна.

Круглый стол из ручного циркуляра своими руками

круглый стол ручные циркуляры своими руками.

Размеры определяют по своему усмотрению. Но если настольный кружок слишком компактен, вы не сможете нарезать на нем длинные заготовки с необходимым комфортом.

При выборе размеров руководствуйтесь параметрами наиболее часто обрабатываемых заготовок. Размеры стола должны быть такими, чтобы продукт полностью располагался на столе. Это позволит инструменту Bosch обрезать пиломатериалы с высоким качеством и равномерностью.

Сборка столешницы

Когда все будет готово, вы можете начать работать своими руками. Предположим, что вы уже выбрали электроинструмент Bosch, или вы предпочли аналог проверенного производителя в лице Bosch.

Ориентировочные размеры столешницы, с учетом выбранных материалов, составляют 50 на 50 на 25 сантиметров. Размеры вашей таблицы можно увеличить или уменьшить, в зависимости от ваших личных предпочтений, площади мастерской или характеристик используемой циркулярной пилы Bosch.

1. Взяв за основу ламинированный лист фанеры, вырежьте столешницу, соответствующую выбранным параметрам размера. Фанера не может быть ламинирована, но в этом случае она должна быть покрыта слоем лака. Примените маркировку снизу, чтобы не испортить внешний вид будущей таблицы. Используя электрическую пилу, отрезающую излишки, очистите края.
2. Переверните лист нижней частью вверх, отметьте монтаж ручной циркулярной пилы. Для этого снимите пильный диск с циркуляра, поместите подошву устройства на поверхность листа. Выполните маркировку на листе и подошву для будущих креплений.
3. С помощью сверла просверлите отверстия, необходимые для болтовых соединений. Прикрутите болты сверху через стол, и снизу конструкция будет держаться на гайках. Рекомендуется, чтобы отверстия были забиты с рабочей стороны листа, а колпачки болтов шлифованы. Поэтому они не будут выступать.
4. Если вы собираетесь разрезать материал круговым боссом под разными углами на машине, отверстие для пильного диска должно быть сформировано определенным образом — перевернутой трапецией. Если планируется только плавная резка, достаточно вырезать стандартный тип канавки.
5. Не спешите вырезать отверстие сразу в соответствии с компоновкой. Еще раз возьмите кружок, прикрепите к листу, проверьте соответствие размеров, после чего вы сможете продолжать работать.
6. Нарисуйте этикеткой с карандашом, где будут установлены элементы жесткости. Чтобы сделать их, используйте деревянную доску. Ребра расположены снизу, отклонившись от края стола примерно на 8-10 сантиметров.
7. Ножки столешницы рекомендуется устанавливать на ребра жесткости. Для фиксации ребер используйте самонарезающие винты, завинчивая их отверткой с шагом 15-20 мм. Не будет лишним склеить все в дополнение к клею ПВА. Самонарезающие винты должны быть привинчены через верхнюю часть рабочего стола, а утопление головок крепежных элементов. Используя длинные самонарезающие винты, не забывайте присоединяться к элементам жесткости вместе.
8. Используя журналы или доски, вырежьте заготовки, чтобы создать у них ноги вашего дизайна. Длина может составлять 100-120 сантиметров. Здесь вы должны сосредоточиться на своем собственном росте, потому что высокому мастеру на низком столе будет неудобно работать. Если ноги немного расходятся до дна, это придаст им большую стабильность. Фиксация выполняется по принципу болтовой гайки. Между ними нельзя использовать шайбы. Завершая стяжку от балки, рама рабочего стола будет более долговечной.
9. Отрегулируйте высоту стола можно гайками, которые привинчиваются к ногам снизу. Для этих целей подходят болты M14.
10. Теперь перейдите непосредственно к фиксации циркулярной пилы. Вставьте диск в завершенный слот и закрепите его соответствующими крепежами.
11. С внутренней стороны стола рекомендуется вкрутить розетку, подключить проводку к ней и поместить переключатель в удобную, но безопасную зону. Опустите кнопку включения / выключения на круглом корпусе и закрепите ее.
12. Используя квадратную трубку и винты с гайками-ягнятами, выполняется продольная остановка. Вырежьте трубу в соответствии с длиной круглого стола, просверлите отверстия для винтов на расстоянии 30 мм от края столешницы. С помощью кусков фанеры производится пара зажимов.

Как вы можете видеть, в сборке столешницы по кругу нет ничего сложного. Немного времени и дизайн готов.

nzizn.ru

Как своими руками изготовить циркулярную пилу, станок и станину для бытовых нужд

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Важно! В домашних условиях и для бытовых нужд возможностей циркулярки из ручного инструмента будет вполне достаточно. При этом можно сделать регулятор частоты оборотов, что позволит работать с еще большей продуктивностью.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

pro-instrument.com

Циркулярная пила

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

• Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
• Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
• Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

• Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
• Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
• В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

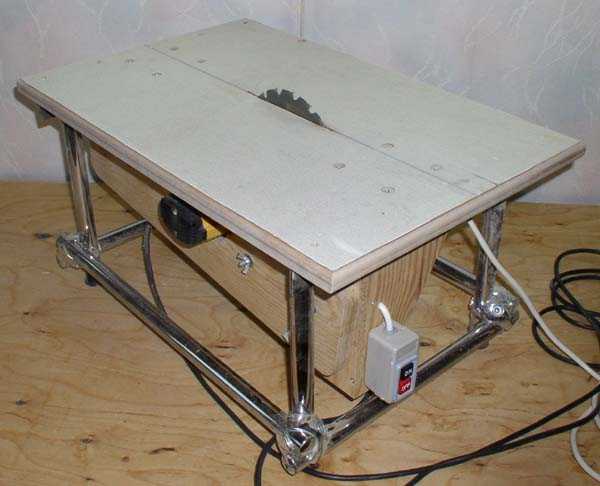

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

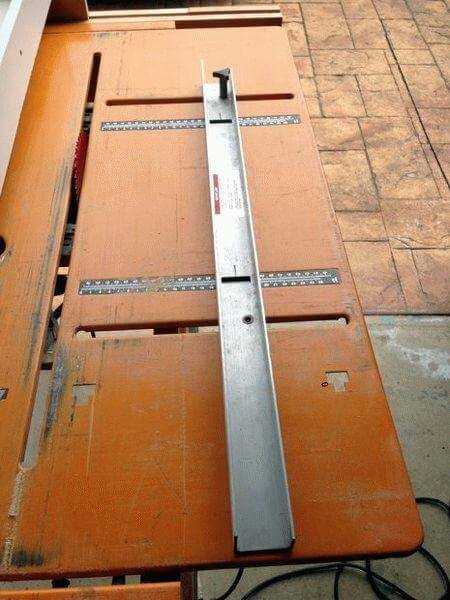

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

bouw.ru

Как сделать циркулярку своими руками (видео)

(Last Updated On: 22.11.2017)

Циркулярная пила

Циркулярная пила – это, пожалуй, один из самых полезных и необходимых инструментов для мастера, занимающегося частным жилищным строительством или строящего свой собственный загородный дом. При этом многие мастера интересуются, как сделать циркулярку своими руками, чтобы сэкономить на ее приобретении. В сети сегодня представлено большое количество разнообразных вариантов, каждый умелец добавляет в конструкцию что-то свое. Мы же не будем заниматься перебором всех имеющихся вариантов, а рассмотрим наиболее популярные, по которым уже изготовлено немало самодельных циркулярок.

Циркулярная пила из болгарки

Это, пожалуй, самый распространенный вариант самодельной циркулярной пилы. Преимущество такого варианта – в простоте конструкции. Не приходится задумываться, как передать вращение двигателя на шпиндель, как устроить все необходимые конструкции шкивы и т.д. – в конструкции болгарки это все уже предусмотрено. Естественно, что для превращения в циркулярную пилу необходимо использовать достаточно мощную модель, которая обеспечит качественный отрез. В принципе, само превращение здесь сводится к замене шлифовального диска на пилу и крепление агрегата к устойчивой поверхности.

Однако есть у такого варианта и свои недостатки:

• на болгарку нельзя установить диск достаточно большого диаметра;
• крепление болгарки возможно только сбоку, поэтому ширина пропиливаемой древесины будет ограничена.

Поэтому лучше делать пилу циркулярную из пилы дисковой – она легко крепится с нижней стороны стола прямо по центру и позволяет использовать крупные диски. Для этого нужно прикрепить подошву пилы к столешнице с помощью винтов. Обслуживание спецтехники такого рода несмотря на самостоятельное изготовление лучше доверять профессионалам, чтобы уберечь себя от травм.

Мощная пила маятникового типа

Это более мощная и потому более производительная пила, для приведения ее в действие используется достаточно мощный отдельный электромотор. Для работы с особо толстой древесиной рекомендуется делать циркулярку по следующей схеме:

• сваривается прочная стационарная рама;
• в нижней части монтируется подъемная рама меньшего размера, которая дальним краем крепится на петли к основной раме, а с переднего края соединяется с регулятором высоты. Такой регулятор можно изготовить из вертикального штыря с резьбой и поворотного механизма, который будет изменять высоту положения пилы и высоту выхода ее диска на поверхность из столешницы;
• также потребуется система соединения двигателя и пилы, для этого нужно предусмотреть в конструкции соответствующие валы и ременную передачу.

Важный момент – стол для циркулярки

Главное отличие циркулярной пилы от простой дисковой пилы — это ее стационарность. Поэтому нужно изготовить специальный стол для циркулярки.

Для столешницы можно взять толстую фанеру толщиной 2 см или просто столешницу от старого стола. Она размечается снизу под крепление дисковой пилы и под установку ребер жесткости, к которым будут крепиться ножки стола.

Видео:

Также необходимы ребра жесткости по всему периметру стола. Их нужно приклеить на столярный клей и стянуть струбцинами до полного высыхания. Затем сопряжения ребер стягиваются саморезами.

Ножки стола рекомендуется устанавливать в распор, чтобы стол был неподвижен во время работы – а это очень важно для качества распилов. Также понадобится направляющая планка, которая будет фиксировать положение обрабатываемой детали на столе. Она крепится по докам столешницы таим образом, чтобы ее можно было перемещать, например, можно использовать для крепления небольшие тиски.

В принципе, изготовление стола – это уже мелочи. Гораздо сложнее разобраться, как сделать циркулярку своими руками, но, если уделить этому вопросу достаточно времени, то все станет ясно.

cassuspro.ru

Циркулярка, изготовленная своими руками

В этом видео показана технология изготовления циркулярки, которая конструируется своими руками на базе ручной дисковой пилы Hitachi C7 MFA. Мощность 1010 Вт. Данный станок сделан мастером, который ведет блог на ютубе. Использован стол из 18 мм мебельного ДСП. Короб выполнен на мебельных конфирматах. В нижней его части дно из ДВП, которое необходимо для предотвращения высыпания на пол мусора.

Имеется также два больших отверстия. Первое для вентиляции двигателя, второе – по плану было предназначено для подключения пылесоса, но так, как основная часть опилок остается, от этого пришлось отказаться.

Пила фиксируется при помощи двух поворотных прихватов и двух прихватов,  закрепленных жестко. Благодаря этому можно одним движением снять и установить пилу. Толщина стенки – 8 мм. Для того, чтобы вкладыш “нулевого зазора” имел хорошую прочность. В том случае, если на пиле нет необходимости резать под углом, то можно обойтись без них, тогда толщину стенки можно оставить 4 – 5 мм. Это даст возможность сделать большую глубину пропила циркулярной пилой.

По углам привинчены 2 направляющих квадрата. которые входят по углам короба.

Электрическое оснащение.

В середине находится розетка, к ней подключен сетевой кабель. На передней панели – выключатель, мастер скручивает кабель, нажимает кнопку, начинает работу. Крышка стопорится мебельной “газовой пружиной”.

Для чего стол, откидывающийся в сторону?  Когда нередко нужно регулировать глубину пропила – то в данном положении это выполнить намного удобней. Не нужно обходить станок с задней части. Более того, когда осуществляется управление глубиной, можно регулировать одной рукой.  Если же стол откидывается назад, в этом случае пила под своим весом будет опускаться. Если чаще есть необходимость работать с наклоном пилы – оптимально делать откидывание крышки – назад.

Направляющая линейка циркулярки.

Изготовлена из двух кусков ДСП 18 мм. Перед тем как склеить и свинтить шурупами, был сделан паз в обоих половинах. В данном пазу – стяжка. которая через эксцентрик приводит в работу прижим. Сначала был установлен прижим на 2 шурупа, однако при работе он шатался и перекашивался. По этой причине потребовалась реконструкция, на прижим приварен прут диаметром 6 мм, во вкладыше проделан паз. Тем не менее можно было поступить намного проще – приварить карточную петлю и прикрутить ее к линейке.

На прижим наклеена резина, чтобы линейка не двигалась. Имеется возвратная пружина. Передняя упорная часть крепится на 8 шурупов и клей. По краям прикручены две шайбы, которые не дают линейке перекашиваться. На нее наклеена бумажная кромка, чтобы линейка хорошо скользила по столу. Такая конструкция линейки довольно не сложная, но в тоже время фиксируется она неплохо, держится на столе, с намеченного размера не отклоняется.

Кто захочет повторить авторскую конструкцию, не упустите из виду, что в предложенной схеме паз расположен посередине линейки. Но он предлагает делать паз ниже. Можно фрезеровать в нижней части линейки. Даже если не применять для фиксации эксцентрик, а просто обычную гайку,  усилие на гайке будет намного меньше.

Есть статья про самодельный безопасный толкатель.

По вкладышу “нулевого зазора”.

Автор циркулярки подготовил несколько вкладышей, сделанных из доски. И имеются вкладыши из ламината толщиной 8 мм. Но прежде, чем прорезать паз в ламинате, он снял лаковое покрытие, в противном случае оно быстро затупит пилу. Вкладыш из ламината более стабилен, но можно ограничиться деревянным.

Дополнение к статье с пояснениями http://alffisher.blogspot.ru/2015/07/httpalffisher.html
