Как померить диаметр арматуры штангенциркулем

При выполнении любых столярных или слесарных работ нужно знать, как измерять штангенциркулем, а также уметь им пользоваться. Этот распространенный универсальный метрический инструмент применяется для снятия внутренних и внешних линейных размеров с детали. Штангенциркуль позволяет произвести измерение диаметров (внутренних и внешних) и глубину отверстия.

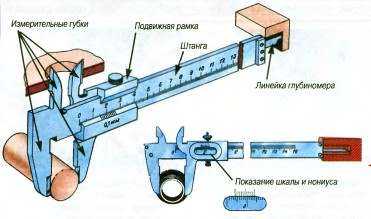

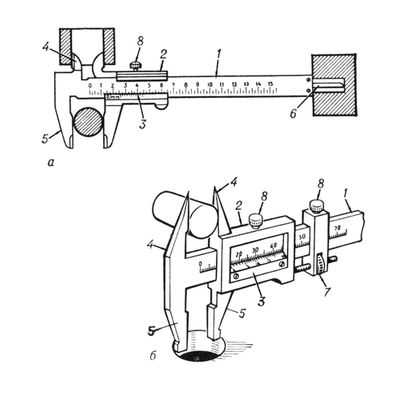

Конструктивные элементы приборов

Штангенциркуль устроен просто, работать им легко и удобно. Любая его модификация состоит из следующих конструктивных элементов:

• Измерительная линейка (штанга) – главная часть прибора, на верхней поверхности которого нанесена шкала разметки с градацией в 1 мм. Стандартная линейка имеет длину 150 мм. Этот показатель определяет максимально доступную величину измерения. Выпускаются приборы, имеющие более длинную штангу, для замеров больших деталей.
• Измерительная рамка – подвижный элемент прибора, перемещающийся по линейке. Внутри рамки размещена плоская пружина, которая плотно прижимает ее к штанге. На рамке имеется дополнительная измерительная шкала (нониус), по которой отсчитываются десятые или сотые доли миллиметра при совмещении с одним из штрихов основной шкалы. Нониусная шкала имеет 10 делений, ширина каждого -1,9 мм. В конструкции предусмотрен стопорный винт, который позволяет жестко фиксировать рамку.
• Неподвижные губки. Один элемент жестко прикреплен к штанге, другой закреплен на рамке и перемещаются вместе с ней. Рабочая поверхность внутри. Используются для наружных замеров.
• Подвижные губки. Рабочие элементы располагаются по тому же принципу, что большие неподвижные губки, но размещены по другую сторону линейки. Рабочая поверхность обращена наружу. Дополнительные губки применяются для внутренних замеров.
• Линейка глубиномера – выдвигающаяся планка, жестко соединенная с двигающейся рамкой.

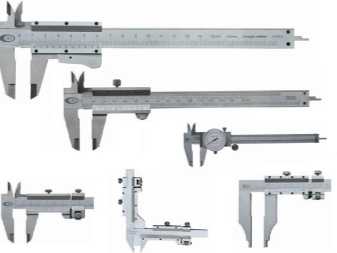

Разновидности и маркировка

По конструкции и своему назначению штангенциркули бывают следующих видов:

• ШЦ-1. Рабочие губки размещены с 2 сторон. Применяется для проведения наружных и внутренних измерений. Оснащены стержнем для измерения уступов и глубин. Удобны для разметочных работ.
• ШЦ-2. Губки для внутренних и наружных замеров совмещены и имеют одинаковый размер. При этом плоские рабочие поверхности располагаются внутри, а цилиндрические повернуты наружу. С противоположной стороны от штанги находятся разметочные остро заточенные кромки. Дополнительно прибор оснащен рамкой микрометрической подачи, с помощью которой можно производить более точные измерения.
• ШЦ-3. Одностороннее размещение измерительных губок. Специфика этих моделей в том, что они предназначены для больших замеров.

Штангенциркули делятся по способу снятия результата замеров:

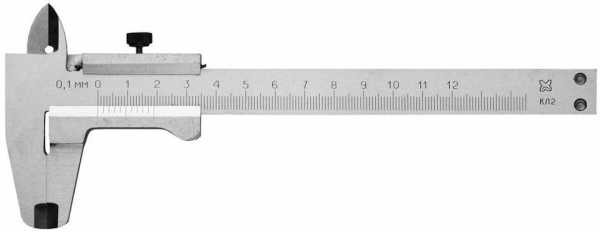

• Нониусные (ШЦ). Механический инструмент, в котором целые миллиметры отмечаются на основной шкале, а доли миллиметра отсчитываются с помощью нониусной шкалы.

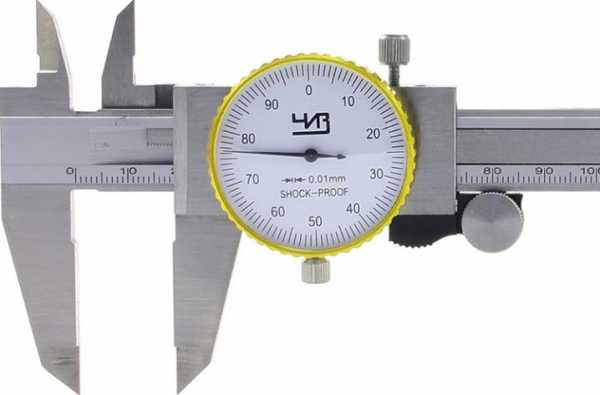

• Циферблатные (ШЦК). Используется механический принцип замера. На подвижной рамке размещен циферблат, который соединяется со штангой с помощью зубчатой передачи. Миллиметры определяются по основной разметке, а доли по круговой шкале.

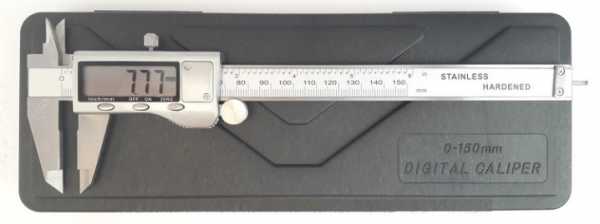

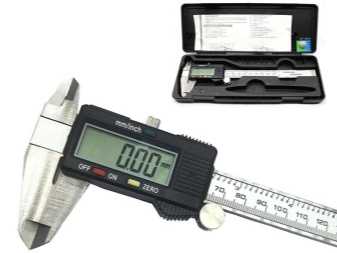

• Цифровые (ШЦЦ). На измерительной рамке размещен цифровой дисплей, который показывает результаты измерения. Электронный модуль имеет ряд удобных настроек.

Тип индикатора определяет, с какой точностью штангенциркуль снимает показания. Нониусные приборы считаются менее точными, но в использовании они просты и надежны. Циферблатный инструмент точнее и удобнее, но зубчатая рейка может загрязняться от деталей. Цифровой штангенциркуль позволяет производить замеры с высокой точностью, но зависит от температурных перепадов.

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

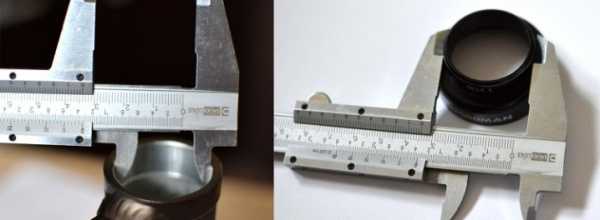

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

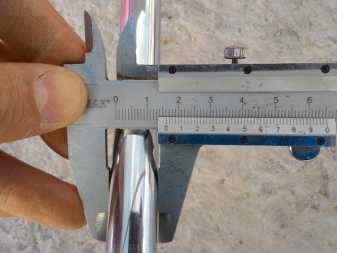

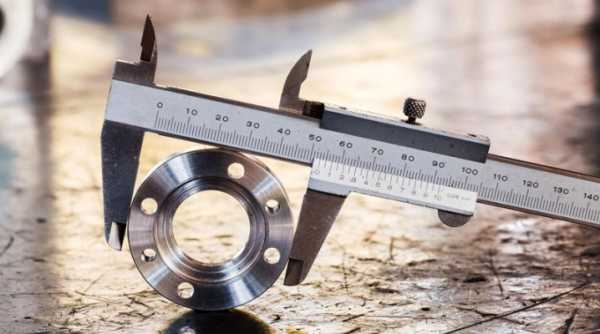

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

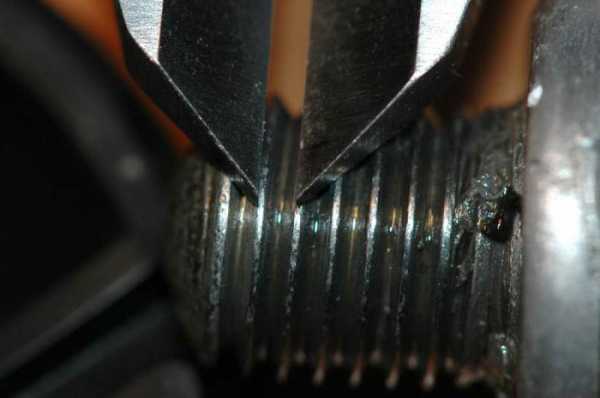

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

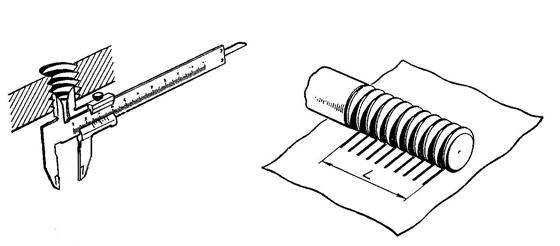

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Как правильно хранить инструмент

Штангенциркуль считается высокоточным метрическим инструментом, поэтому обращаться с ним нужно бережно. Хранить его необходимо в пластиковом или деревянном футляре. Допускается и мягкий чехол, но следует избегать случайных деформаций. Держать прибор нужно в сухом месте, где исключены случайные падения тяжелых предметов, а также загрязнение пылью, грязью, опилками прочим мусором. При соблюдении этих условий инструмент будет вам исправно служить многие годы.

Очень часто при возведении конструкции возникает вопрос, как измерить диаметр арматуры. И вот тут возникает просто масса вопросов, как это сделать правильно. У большинства потребителей бытует мнение об арматурном стержне, как о круглом пруте. Но рельефная поверхность стержня арматуры ставит в тупик, ведь совершенно непонятно, в какой тогда точке надо производить измерение диаметра.

Так как же измерить диаметр арматуры?

Выдержки из ГОСТ 31938-2012

Межгосударственный стандарт. Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

3.16. Арматура композитная периодического профиля; арматура композитная полимерная; АКП: Силовой стержень с равномерно расположенным на поверхности и под углом к его продольной оси анкеровочным слоем, изготовленный из термореактивной смолы, непрерывного армирующего наполнителя и других наполнителей.

3.17. Наружный диаметр арматуры композитной полимерной; Наружный диаметр: диаметр, позволяющий путем непосредственного измерения по вершинам периодических выступов на силовом стержне идентифицировать номинальный диаметр.

3.18. Номинальный диаметр арматуры композитной полимерной; Номинальный диаметр: диаметр равновеликого по объему круглого гладкого стержня с учетом допускаемых отклонений, указываемый в обозначении арматуры, используемый в расчетах физико-механических характеристик и расчетах конструкций.

3.23. Силовой стержень: Сплошной несущий стержень арматуры, определяющий физико-механические характеристики.

3.24. Анкеровочный слой: Поперечные выступы, образованные намоткой на силовой стержень слоя непрерывного волокна, предназначенного для повышения прочности сцепления арматуры с бетоном.

4.2. АКП выпускают номинальными диаметрами, приведенными в таблице:

Номинальный диаметр d, мм	4	6	8	10	12	14	16	18	20	22	25	28	32

Допускается изготовлять АКП других номинальных диаметров при условии соответствия требованиям настоящего стандарта.

8.2. Наружный диаметр, высоту периодического профиля, шаг периодического профиля АКП проверяют штангенциркулем по ГОСТ 166, микрометром по ГОСТ 6507.

8.3. Длину АКП проверяют линейкой по ГОСТ 427, рулеткой по ГОСТ 7502 с номинальной длиной шкалы 10, 20 м третьего класса точности.

• Барнаул
• Белгород
• Благовещенск

• Волгоград
• Воронеж

• Ижевск
• Иркутск

• Казань
• Калининград
• Калуга
• Кемерово
• Киров
• Краснодар
• Красноярск

• Набережные Челны
• Нижний Новгород
• Новосибирск

• Пенза
• Пермь
• Подольск
• Пятигорск

• Ростов-на-Дону
• Рязань

• Самара
• Санкт-Петербург
• Саратов
• Симферополь
• Сочи
• Ставрополь

• Тверь
• Тольятти
• Томск
• Тула
• Тюмень

• Улан-Удэ
• Ульяновск
• Уфа

Я (далее — Субъект персональных данных) прочитал Политику конфиденциальности и даю свое согласие ООО «Армпласт», с местом нахождения: г. Нижний Новгород, 603001, Нижне-Волжская Набережная, 17/2, 3 этаж (далее — Компания), на сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, обезличивание, блокирование, удаление и уничтожение, в том числе автоматизированные, своих персональных данных в специализированной электронной базе данных о моих контактных данных, которые могут быть использованы Компанией при информировании меня о продуктах и услугах, предложения мне продуктов и услуг Компании, и в целях участия в опросах/анкетировании, проводимых Компанией для изучения и исследования мнения клиентов о качестве обслуживания и услугах Компании, при условии гарантии неразглашения данной информации третьим лицам.

Я согласен на предоставление мне информации и предложение продуктов путем направления почтовой корреспонденции, посредством электронной почты, телефонных обращений, SMS-сообщений.

Данное согласие действует с момента заполнения формы в течение срока предоставления Компанией услуг и пяти лет после прекращения указанных услуг. По истечении указанного срока действие данных считается продленным на каждые следующие пять лет при отсутствии у Компании сведений о его отзыве Субъектом персональных данных.

Субъект персональных данных может отозвать свое согласие, следуя по специальной ссылке в сообщениях от ООО «Армпласт».

Штангенциркуль – удобный и простой в обращении измерительный инструмент. Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее.

Замеры при конструировании и изготовлении резьбовых соединений

Соединение типа «болт-гайка» — одно из наиболее распространённых в механике. При разработке и изготовлении конструкций задача – как измерить болт штангенциркулем – часто представляет трудности.

Перед работами стоит вспомнить, что главными размерами болта /гайки являются длина изделия и диаметр резьбы. Стандартный болт любого исполнения в проведении таких измерений не нуждается. Иное дело, когда болт изготовлен в кустарных условиях, либо требуется замерить крепёжную деталь без демонтажа соединения. Здесь возможны следующие ситуации:

Между головкой и противоположным торцом стержня имеется плоскость или деталь/плита, размеры которой не позволяют ввести измерительные губки штангенциркуля. В этом случае, используя основную измерительную шкалу и глубиномер (иногда именуемый «колумбиком»), определяют последовательно высоту головки, толщину шайбы (если есть), толщину промежуточного элемента и высоту выступающей с противоположной стороны соединения части детали. Полученный результат складывают, а затем по таблицам соответствия длин стержня и размеров «под ключ», которыми обладает болт, устанавливают типоразмер крепёжной детали.

Измерение внутренний резьбы и оттиск ниток резьбы

Измерение шага резьбы

Замеры размеров рисунка на протекторах

Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.

Измерение протектора шин цифровым глубомером

Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.

Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.

Измерение износ протектора колумбиком

Измерения диаметров

Как измерить диаметр штангенциркулем? Различают детали с постоянным и переменным по длине сечением. К последним относятся, в частности, арматурные стержни. Как измерить диаметр арматуры штангенциркулем? Всё зависит от арматурного профиля, который может быть:

Измерение внутреннего диаметра штангенциркулем

Проще всего замерять такие параметры арматуры во втором случае. Вначале внешними измерительными губками определяют высоту выступов профиля, а затем глубиномером – размер по впадине. Замеры необходимо производить в двух взаимно перпендикулярных направлениях, поскольку арматура, да ещё производимая не на специализированных предприятиях, часто имеет овальность сечения. После этого по таблицам стандартных арматурных профилей отыскивают максимально подходящее значение (особой точности здесь не требуется). Как измерить диаметр арматуры штангенциркулем, если она имеет другой тип профиля? Здесь вместо диаметра выступов определяют диаметр выступающей части серповидных насечек, а далее поступают так же, как и предыдущем случае.

Измерение наружного диаметра трубы

При измерении внутренних габаритов труб используют внутреннюю измерительную шкалу инструмента. Как измерить штангенциркулем толщину трубы, особенно, если зазор невелик? Достаточно вычислить разницу между внешним и внутренним диаметрами и разделить результат на два.

Измерения линейных размеров

Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).

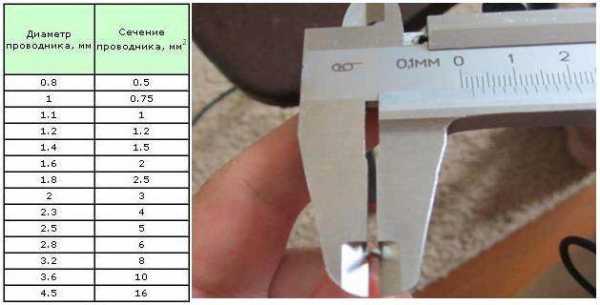

Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.

Измерение диаметра провода

Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ostwest.su

Как правильно измерить диаметр арматуры штангенциркулем

Для чего необходимо правильно измерить диаметр арматуры ?

Производители стальной рифленой арматуры, в большинстве случаев, используют изношенное оборудование, и, в связи с этим, стальная арматура получается несколько больше требуемого диаметра. По допускам (ГОСТ РФ) арматура проходит, и общий тоннаж соответствует заявленному, но при пересчете на погонные метры образуется нехватка арматуры.

При определении диаметра рифленой арматуры, следует понимать, что форма сечения арматурного стержня больше напоминает эллипс (например, арматура А500С), чем ровный круг — измеряя стержень арматуры в разных местах, получает несколько не совпадающих чисел — расхождение в измерениях получается в несколько миллиметров.

Вопрос: Как правильно измерить диаметр арматуры?

Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры или номером профиля. Номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта.

Так как же, в итоге, можно правильно измерить диаметр арматуры? (вам понадобится штангенциркуль):

1. Измерить диаметр тела прутка

2. Измерить диаметр выступающих ребер

3. Суммировать показатели и разделить результат пополам

При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».

Это и есть показатели, которые получились при замерах тела арматуры и ребра стержня арматуры. Используя полученные цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.

Ребро-впадина. Именно так следует правильно измерять диаметр арматуры.

Измерение диаметра арматуры

Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно «по определению».

ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ. Сейчас поясню этот «феномен» подробнее.

Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.

Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение «довольно разные»? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры — выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура —

это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.

Измерение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА

не ошибаются. Но измерение диаметра арматуры визуально — это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ. Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.

Есть два способа как правильно определить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры — инструментальные. Можно пытаться выполнить определение диаметра арматуры диаметр арматуры рулеткой или штангенциркулем.

Измерение диаметра арматуры рулеткой — плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Рулетка имеет деления на своей шкале в 1 мм, но по своей конструкции не приспособлена толком для измерения размеров мелких деталей. РУЛЕТКА ПРЕДНАЗНАЧЕНА ДЛЯ ИЗМЕРЕНИЯ РАССТОЯНИЙ, А НЕ РАЗМЕРОВ ПРЕДМЕТОВ

. Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.

Взяв в руки штангенциркуль вы без проблем найдёте два замера — это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере:из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет — 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет — 18 мм. Во какая каша.

Таблица 1 — определить диаметр арматуры по ГОСТ 5781 — 53.

Минимальный диаметр d1 между рёбрами мм	Расчётная пощадь сечения арматуры см2	Вес погонного метра арматуры кг	—	—
диаметр арматуры 10 мм	9.3	11.3	0.78	0.62	—	—
диаметр арматуры 12 мм	11	13.5	1.13	0.89	—	—
диаметр арматуры 14 мм	13	15.5	1.54	1.21	—	—
диаметр арматуры 16 мм	15	18	2.01	1.58	—	—
диаметр арматуры 18 мм	17	20	2.54	2.00	—	—
диаметр арматуры 20 мм	19	22	3.14	2.47	—	—
диаметр арматуры 22 мм	21	24	3.80	2.98	—	—
диаметр арматуры 25 мм	24	27	4.91	3.85	—	—
диаметр арматуры 28 мм	26.5	30.5	6.16	4.83	—	—
диаметр арматуры 32 мм	30.5	34.5	8.04	6.31	—	—
диаметр арматуры 36 мм	34.5	39.5	10.18	7.99	—	—
диаметр арматуры 40 мм	38.5	43.5	12.57	9.87	—	—
диаметр арматуры 45 мм	43.0	49.0	15.90	12.48	—	—
диаметр арматуры 50 мм	48.0	54.0	19.63	15.41	—	—
диаметр арматуры 55 мм	53.0	59.0	23.76	18.65	—	—
диаметр арматуры 60 мм	58.0	64.0	28.27	22.19	—	—
диаметр арматуры 70 мм	68.0	74.0	38.48	30.21	—	—
диаметр арматуры 80 мм	77.5	83.5	50.27	39.46	—	—
диаметр арматуры 90 мм	87.5	93.5	50.27	49,94	—	—

Таблица 2 — определить диаметр арматуры по ГОСТ 7314 — 55.

На Российском рынке строительства продаются композитные арматурные изделия различных диаметров. Размер стеклопластикового арматурного изделия варьируется, в зависимости от требований заказчика, как правило, от 4 до 22 мм. Точность измерения диаметра арматуры крайне важна, ведь от нее зависит надежность строимого объекта, здания.

По условиям ГОСТа, при измерении размеров композитной арматуры используют два типа диаметра:

Основной показатель при измерении физико-механических величин арматурных изделий.

Определяется при помощи инструмента штангенциркуль, по наиболее выделяющимся выступам навивки композитного стержня. Однако, этот способ измерения диаметра почти не используется при расчете параметров элементов, ведь если в навивки применяли нить большого размера, то ребро получится выше, а значит, что и диаметр самой арматуры окажется больше.
Необходимо учитывать тот факт, что нить навивки не влияет на прочность композитных арматурных изделий. Она способна влиять лишь качество сцепления бетона и арматуры.

Как правильно измерить диаметр стеклопластиковой арматуры

Из-за того, что разная арматура обладает разным рельефом, периодическим профилем, возникают сложности при измерениях.

Разнообразные ребра, находящиеся под углом по отношению к арматурной оси, действительно, довольно мешают процессу измерения. Это происходит из-за сложности измерения прута физическими способами. При замерах в разных участках получаются разные значения, что недопустимо. При приобретении арматуры для строительных целей диаметр нужно знать в точности до 0,5 мм, иначе измерения без учета высоты профиля нити могут привести к погрешности до 2 мм.

Сечение арматуры это форма, приближенная к эллипсу, поэтому на практике диаметр не измеряют инструментальным способом, а узнают из документов.

Есть 2 варианта определения размера прута своими силами. При помощи рулетки или штангенциркуля

Вариант с рулеткой нежелателен, так как она не приспособлена для измерения мелко радиусных диаметров и предметов формы эллипса. Однако рулетка способна дать приблизительные параметры, которых бывает вполне достаточно для профессионала.

При помощи штангенциркуля вы вычислите 2 замера – минимальный и максимальный. Далее необходима помощь таблицы диаметров арматуры, в которой указаны номинальные размеры и значение по ГОСТу, соответствующие физическим измерениям специальным инструментом.

crast.ru

Как мерить штангенциркулем: инструкция, особенности и рекомендации

Домашний уют 25 ноября 2016

Ни одно строительство или даже мелкий ремонт невозможно провести без измерительных приборов. Традиционно ими являются рулетки или линейки.

Однако часто возникают ситуации, когда только ими не обойтись. Например, когда требуется измерить внутренний диаметр какого-то отверстия или трубы, наружный размер, глубину отверстия и прочее, особенно если требуется высокая точность. Или как узнать диаметр сверла, если маркировка на нем стерлась от времени? Ничего другого не остается, кроме как мерить штангенциркулем его диаметр.

Штангенциркуль изобретен более ста лет назад и до сих пор является востребованным измерительным прибором. Чтобы определить, как правильно мерить штангенциркулем, нужно понять его устройство.

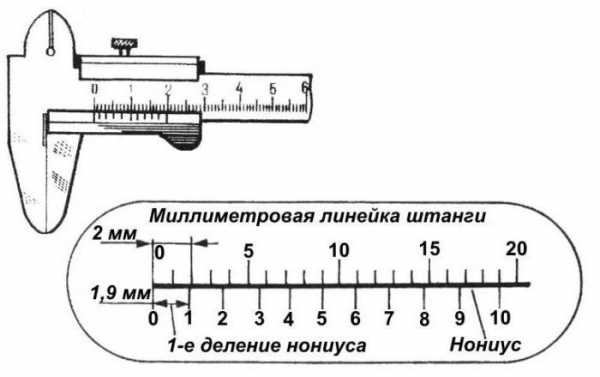

Шкала штангенциркуля

Основой этого прибора является линейка-штанга.

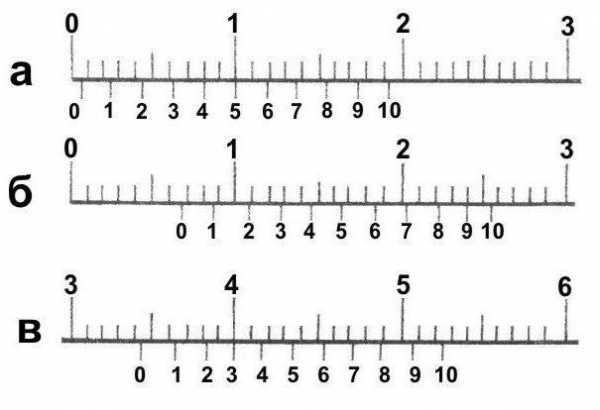

На корпусе штангенциркуля нанесены основная и вспомогательная шкалы. Чтобы получился точный размер, показания обоих шкал нужно сложить.

Целые миллиметры отсчитываются слева направо, началом служит нулевая отметка нониуса.

Если необходимо найти доли миллиметра, то нужно найти тот штрих нониуса, который совпадает со штрихом основной шкалы. Затем умножаем его порядковый номер на цену шкального деления.

В результате получаем сумму двух параметров – целых миллиметров и долей.

Как правильно мерить штангенциркулем

Перед началом измерений следует проверить прибор на возможное наличие повреждений. Если у штангенциркуля перекошены или стерты губки, то им не стоит пользоваться, поскольку результаты получатся искаженными.

Перед тем как мерить штангенциркулем (0,05 – цена деления, например), губки прибора следует плотно прижать к измеряемым поверхностям, не допуская перекосов и прижимая не слишком сильно. Зазоров между деталью и губками быть не должно.

Для измерения глубины отверствия штангу глубиномера нужно установить перпендикулярно к нему, у края отверстия, выдвигая до упора.

При измерении округлых деталей необходимо следить за перпендикулярностью рамки по отношению к детали.

После измерения фиксирующий болт затягивают и снимают показания прибора.

Для измерения диаметра отверстия губки располагают внутри измеряемого отверстия на максимально возможном расстоянии. Это достигается с помощью шкалы на штанге.

При работе со штангенциркулем необходимо постоянно следить за совпадением нулевой отметки на нониусе с нулевой отметкой на самой штанге. Если этого невозможно достичь, то прибор явно не годится для работы.

При измерении размеров мягких деталей на штангельциркуле полезно иметь специальный подстроечный винт. Он позволяет подводить губки к детали медленно, не зажимая поверхность.

Профессиональные мастера, говоря о пользе штангенциркуля, не перестают повторять, что его точность ничуть не хуже классических инструментов, используемых ими линеек и рулеток. Как мерить штангенциркулем, если мастер привык к своей линейке и доверяет только ей? Конечно, имеются в виду качественные инструменты, выпущенные исключительно на заводе, прошедшие точную проверку на соответствие нормам измерительных приборов.

Продающиеся на строительных рынках рулетки, циркули и уголки вряд ли позволят произвести качественные замеры. Ими можно пользоваться при не требующих большой точности работах.

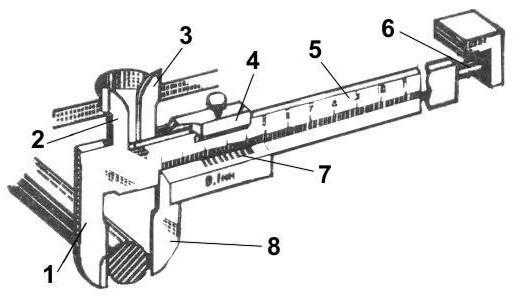

Устройство штангенциркуля

С помощью штангенциркуля можно измерить размеры от 0 до 15 см. Точность измерения глубины отверстий составляет 0,05 мм.

Обозначения:

1. Измерительные губки для наружних размеров – помимо простых измерений, с помощью этих губок есть возможность прокладывать ряд параллельных линий.
2. Измерительные губки для внутренних размеров – с разводом наружу.
3. Губки для нанесения разметки.
4. Рамка – достаточно сложная конструкция, которая состоит из нескольких частей. В целях уменьшения люфта внутри нее находится пружина. Регулировочным винтом достигается плавность хода. Кроме того, на рамке расположена шкала – вспомогательная или нониус. Цена деления у большинства штангенциркулей составляет 1,9 мм. Но эта шкала не предназначена для прямых измерений.
5. Штанговая шкала – разметка с шагом 1 миллиметр. Линейка-штанга – это корпус самого прибора. Обычно в длину составляет 150 миллиметров. Выполняется из легированной стали, должен быть устойчив к коррозии.
6. Глубиномерная линейка – выдвижная штанга.
7. Нониус – шкала для измерения долей миллиметров.

Типы губок

Большинство штангенциркулей имеют ножницевидные губки. Возникает вопрос о том, как мерить штангенциркулем внутренний размер. Необходимый размер определяют прямо по шкале, без дополнительных вычислений.

Бывают и ступенчатые губки. Как мерить штангенциркулем с такими особенностями? В этом случае, если измеряются отверстия и пазы, то к полученным размерам следует приплюсовать их размер.

Конструктивные особенности штангенциркулей

Особенного внимания заслуживают приборы с круговой шкалой измерения. Например, как мерить диаметр арматуры штангенциркулем с обычной шкалой, если у оператора слабое зрение? С помощью прибора с круговой шкалой не придется скрупулезно заниматься совмещением шкал и высчитывать доли миллиметров.

На циферблате сразу видны результаты измерений. Это особенно удобно, когда нужно найти ответ на вопрос о том, как мерить диаметр штангенциркулем.

У различных моделей может быть разная величина отсчета по нониусу. Возможны и другие конструктивные изменения. В любом случае для получения правильных величин прибор нужно содержать в чистоте и в исправном состоянии. Помимо этого, необходимо постоянно следить за состоянием смазки и не забывать ее вовремя обновлять.

Все измерения проводятся, конечно, механически. И желательно использовать в работе штангельциркули, изготовленные на профильных завода-изготовителях.

Общие рекомендации при использовании прибора

1. Возможно измерение размеров круглых заготовок.
2. Внутренние измерения с помощью штангенциркуля получаются намного точнее, чем данные всех других измерительых приборов.
3. Глубину отверстия или паза очень просто измерить с помощью имеющегося в штангенциркуле глубиномера. Его выдвигают из корпуса и проводят измерения.
4. Уступы тоже не составляет труда измерить с высокой точностью с помощью комбинации губок прибора.

Узкопрофильные штангенциркули

Помимо универсальных штангенциркулей, существует множество специальных, приборов узкого профиля.

Например, к простому штангенциркулю может быть прибавлено устройство тонкой настройки. Это существенно повышает точность проводимых измерений. Наличие подстроечного винта говорит о более высоком классе прибора.

Есть штангенциркули с более длинным глубиномером и разной формой губок.

В большинстве случаев для проведения домашних работ и использования в частных мастерских достаточно иметь универсальный штангенциркуль.

Источник: fb.ru

monateka.com

Как пользоваться штангенциркулем? Инструкция, как замерить сечение кабеля. Как правильно измерять внутренний диаметр?

Во время ремонта или токарной и слесарной работы нужно проводить всевозможные измерения. Они должны быть максимально точными для того, чтобы все получилось по заготовленному плану. Для измерений существует множество инструментов: уровень, линейка, рулетка. Но среди них есть один самый универсальный и самый полезный – это штангенциркуль.

С его помощью вы сможете узнать высоту, глубину, ширину, диаметр, радиус и многое другое. Поначалу может показаться, что это сложный инструмент, но на самом деле пользоваться штангенциркулем довольно просто, несмотря на огромное количество функций.

Основные правила пользования

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения. Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм. В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Если вы хотите измерить диаметр арматуры, кирпича, бетонного блока, то штангенциркуль поможет и здесь.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой. Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр. Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у непрограммируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Как считывать показания?

Первоначальный замер производите по основной шкале. Выделите целое количество миллиметров. Для того чтобы узнать более точные показания, ищите риски на нониусе (второй шкале). Вам необходимо будет найти, где риски второй шкалы совпадают с первой. Если вы на глаз сможете определить по основной шкале, что показание ближе к концу миллиметра, то и искать надсечки тоже лучше с конца нониусной шкалы. Именно риски должны показывать самые точные показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пытаться отрегулировать, так как он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это одинаковые числа.

Если вы хотите примерно узнать значение, то необязательно вглядываться в нониусную шкалу. Основное значение можно определить и по измерительной. Бывает и такое, что значения на шкалах стираются или становятся не видны. Для лучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете видеть все деления.

В продаже есть и другие типы штангенциркулей, например: циферблатный и электронный. Циферблатный сделан в форме круга, где стрелка указывает определенную меру. Эта операция заменяет высчитывание показателей на нониусе. Электронные варианты куда проще в работе, но дороже. Вам нужно будет лишь провести измерение (любое, это может быть глубина, диаметр, длина), и на электронном табло высветится цифра. Это и будет искомое значение. Оно также может иметь точность в 0,05, 0,02 или 0,01 мм.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали. Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.

О том, как правильно пользоваться штангенциркулем, смотрите в следующем видео.

stroy-podskazka.ru

Как измерять штангенциркулем: примеры

Штангенциркуль относится к классу универсальных измерительных приборов высокой точности. Данное устройство предназначено для определения наружных и внутренних размеров небольших деталей, глубины отверстий и прочих параметров. Зная, как измерять штангенциркулем, можно легко установить линейные величины любых предметов, в том числе и резьбовых соединений на метизах.

Особенности использования штангенциркуля

Удобство и простота использования этого инструмента обуславливают его широкое применение не только в производственной сфере, но и в домашних условиях. Существует три разновидности штангенциркулей: нониусные, циферблатные и цифровые, отличающиеся своей конструкцией. Наибольшей популярностью пользуется первый вариант. Такой инструмент имеет механическую структуру, поэтому ломаться там нечему. При аккуратном обращении (необходимо беречь прибор от деформаций и ржавчины) срок его эксплуатации практически не ограничен.

Измерять штангенциркулем как микрометром, то есть до десятых долей миллиметра, позволяет шкала Нониуса. В конструкции инструмента предусмотрена возможность фиксации измеряемого объекта как с наружной, так и с внутренней стороны, благодаря чему вероятность погрешности сводится к нулю.

Конструктивные элементы приборов

Чтобы понять, как измерять с помощью штангенциркуля, необходимо разобраться в его конструкции. Свое название инструмент получил в честь штанги, на которой располагается основная шкала. Дополнительной шкалой является нониус, предназначенный для определения десятых или сотых долей миллиметра при необходимости получения максимально точных результатов.

Конструкция механического нониусного штангенциркуля состоит из:

• штанги с основной шкалой;
• подвижной рамки со шкалой Нониуса;
• губок для измерения внутренних поверхностей;
• губок для измерения внешних поверхностей;
• линейки глубиномера;
• винта для фиксации рамки.

Некоторые модели имеют двойную шкалу, позволяющую измерять штангенциркулем как в миллиметрах, так и в дюймах. Остальные элементы конструкции, как правило, не имеют различий.

Как правильно измерять штангенциркулем наружные поверхности

Для получения точных данных о внешних размерных параметрах предмета, его необходимо зафиксировать с помощью нижних губок инструмента. Эта операция выполняется путем предварительного раздвижения губок на немного большее расстояние, чем размер измеряемой детали, и последующего их сдвигания до упора в поверхности изделия. После того, как нижние губки штангенциркуля будут надежно зафиксированы на наружных поверхностях, контрольная точка на подвижной шкале займет определенное положение на основной шкале и будет показывать размер детали.

Как измерить штангенциркулем внутренний диаметр детали

Перед выполнением данной операции элементы прибора сдвигают до упора, после чего губки для определения расстояния между внутренними поверхностями помещают в отверстие. Далее их разводят до упора в стенки и фиксируют в таком положении. Зная, как измерить диаметр штангенциркулем, можно замерить внутренние плоскости любой другой формы.

Определение глубины

Данная операция производится с помощью глубиномера. Торец штангенциркуля упирают в верхнюю часть детали, а глубиномер заводят в отверстие до упора. На основной шкале будет отображаться глубина измеряемого изделия.

Замер резьбовых соединений

Определение размеров внутренних и внешних поверхностей деталей – операция простая и многим знакомая еще со школьных уроков труда. А вот как измерить резьбу штангенциркулем, знает далеко не каждый.

Данная процедура может потребоваться в разных случаях, например, если болт нестандартный или необходимо измерить крепежную деталь без демонтажа резьбового соединения. Ниже приведены примеры, как измерять штангенциркулем болты и гайки в различных ситуациях.

1. Определение длины болта, ввинченного в деталь. Эта операция выполняется с помощью глубиномера. Последовательно измеряется высота головки болта, толщина шайбы (при ее наличии), толщина промежуточной детали и высота части стержня болта, выступающей с обратной стороны детали. Полученные значения суммируют, после чего определяют типоразмер крепежного элемента с помощью специальных таблиц соответствия длин болтов и размеров их головок под ключ.
2. Определение диаметра резьбы. Данный параметр измеряется по выступам, а не по канавкам резьбы. Между губками штангенциркуля помещается болт в вертикальном положении и выполняются замеры. Если полученный показатель не соответствует стандартным размерам, указанным в таблице, с помощью глубиномера измеряют глубину резьбы. После этого от первого результата отнимают удвоенное значение второго и таким образом выясняют, была ли срезана часть профиля резьбы. Поврежденные метизы подлежат замене.
3. Измерение диаметра резьбы болта, полностью «утопленного» в деталь, без демонтажа соединения. Для этого используется внешняя шкала штангенциркуля, посредством которой устанавливаются размеры головки и диаметр окружности выступов. Далее деталь идентифицируется с помощью таблиц.
4. Измерение шага резьбы. Используя штангенциркуль, определяют высоту стержня болта и его внешнего диаметра, после чего подсчитывают количество резьбовых витков на нем. Соотношение между этими показателями будет являться тангенсом угла наклона резьбы.
5. Измерение диаметра резьбы гаек. Данная операция проводится с помощью внутренних губок штангенциркуля. При использовании некоторых моделей инструментов к полученному значению необходимо прибавить еще и толщину губок, которая указана на штанге.

Снятие показаний

Прежде всего следует отметить, что точность показаний зависит от чистоты поверхностей детали, поэтому, перед тем, как измерять штангенциркулем, необходимо удалять загрязнения и смазку с изделий.

Зафиксировав губки инструмента на детали, на основной шкале находят контрольный штрих, располагаемый слева в непосредственной близости от нулевого штриха нониуса. Это будет размер измеряемой поверхности в миллиметрах.

Далее считываются показания в долях миллиметра. Эта операция выполняется путем нахождения деления, ближайшего к нулевому штриху и совпадающего со штрихом на шкале штанги. В результате сложения его порядкового номера и цены деления нониуса вычисляется требуемый показатель. У наиболее популярных моделей штангенциркулей цена деления составляет 0,1 мм.

Полная величина показаний инструмента получается посредством суммирования результатов в целых миллиметрах и в долях миллиметра.

Правила эксплуатации штангенциркуля

Чтобы измерительный инструмент смог прослужить верой и правдой долгие годы, необходимо соблюдать несложные правила по его эксплуатации и хранению. Прежде всего следует избегать механических повреждений, которые могут возникнуть в результате падения или силового воздействия. Помимо этого, в процессе измерения деталей нельзя допускать перекоса губок штангенциркуля. Чтобы этого не произошло, их нужно зафиксировать в определенном положении на измеряемой детали с помощью стопорного винта.

Хранить прибор следует только в мягком чехле либо жестком футляре. Второй вариант предпочтительнее, так как сможет обеспечить защиту от случайных деформаций. Место для хранения штангенциркуля должно быть выбрано с таким учетом, чтобы туда не попадали опилки от разных материалов, пыль, вода, химические смеси и пр. Плюс к этому должна быть исключена угроза падения тяжелых предметов на инструмент.

После каждого использования штангенциркуля его необходимо тщательно протирать чистой мягкой ветошью.

Естественно, не следует забывать и о соблюдении правил безопасности при эксплуатации данного прибора. На первый взгляд он не несет никакой угрозы для здоровья, однако это не совсем так. Дело в том, что концы губок для измерения внутренних размеров достаточно острые, поэтому о них запросто можно пораниться при неаккуратном обращении. В остальном же инструмент полностью безопасен.

fb.ru
